PTX10004 냉각 계통
PTX10004 냉각 시스템 구성 요소는 함께 작동하여 모든 구성 요소를 허용 가능한 온도 범위 내로 유지합니다. 최대 온도 사양이 초과되어 시스템을 적절하게 냉각할 수 없는 경우, 라우팅 및 컨트롤 보드(RCB)는 하드웨어 구성 요소의 일부 또는 전부를 종료합니다.
PTX10004 냉각 시스템 및 공기 흐름
PTX10004 섀시의 냉각 시스템은 듀얼 팬 트레이(JNP10004-FAN2 또는 JNP10004-FAN3)와 일치하는 듀얼 팬 트레이 컨트롤러(JNP10004-FTC2 또는 JNP10004-FTC3)로 구성됩니다. 각 팬 트레이는 핫 삽입 및 핫 탈착이 가능하도록 컴패니언 팬 트레이 컨트롤러를 설치하고 작동해야 합니다.
팬 트레이
JNP10004-FAN3 팬 트레이에는 6개의 팬 모듈이 포함되어 있으며, 각 모듈에는 2개의 역회전 팬이 있습니다. JNP10004-FAN3 팬 트레이는 핫-탈착 및 핫 삽입 가능한 단일 현장 교체 장치(FRU)으로 작동합니다. 팬 트레이는 섀시 후면의 전원 공급 장치 옆에 수직으로 나란히 설치되며 프론트투백 섀시 냉각을 제공합니다. 전면판에 제공된 두 개의 손잡이를 사용하여 팬 트레이를 제거하거나 삽입할 수 있습니다(그림 1 및 그림 3 참조).

JNP10004-FAN2 팬 트레이에는 내부 팬, 탈착식 컨트롤 보드 및 LED가 포함되어 있습니다.
2개의 팬 트레이는 섀시의 FRU 쪽에 있는 전원 공급 장치 옆에 수직으로 나란히 설치됩니다. 각 전면 페이스플레이트에 있는 두 개의 핸들은 팬 트레이를 쉽게 다룰 수 있습니다. 그림 2 및 그림 3을 참조하십시오.


1 개
—
전원 공급장치 |
2 개
—
팬 트레이 |
팬 트레이의 물리적 사양은 표 1 을 참조하십시오.
사양 |
JNP10004-팬3 |
JNP10004-FAN2 |
---|---|---|
해당 팬 트레이 컨트롤러 모델 |
JNP10004-FTC3 |
JNP10004-FTC2 |
팬 트레이당 팬 모듈 수 |
6 |
6 |
섀시당 팬 모듈 수 |
12 |
12 |
팬 번호 매기기 |
0에서 11까지 |
0에서 11까지 |
72°F에서 100%의 팬 트레이당 체적 유량 |
분당 550입방피트(CFM) |
분당 475입방피트(CFM) |
72°F에서 100%의 섀시당 체적 유량
메모: 여기에는 PSU 또는 액티브 블랭크를 통한 공기 흐름이 포함됩니다.
|
1,260 CFM |
1080년 CFM |
Junos OS 릴리스에 도입 |
24.2R1-EVO |
20.3R1-에보 |
높이 |
12.09 에. (30.7 cm) |
12.08 에. (30.68cm) |
너비 |
6.6 에. (16.8 cm) |
6.6 에. (16.8 cm) |
깊이 |
5.88 에. (14.94cm) 손잡이 제외 |
5.5 에. (13.97cm) 손잡이 제외, 6.85인치 (17.4 cm) 손잡이 포함 |
무게 |
6.53kg(14.4lb) |
4.45kg(9.8lb) |
두 모델의 팬 어레이는 단일 장치로 작동합니다. 어레이의 개별 팬에 장애가 발생하면 전체 팬 트레이를 교체해야 합니다. 그러나 팬 트레이는 무기한 계속 작동하며 실내 온도가 작동 범위 내에 있는 경우 팬에서 단일 로터가 고장난 경우에도 충분한 냉각을 제공합니다.
라우터가 실행되는 동안 기존 팬 트레이를 교체하고 싶다면 하나의 팬 트레이만 제거하십시오. 라우터는 열 경보를 트리거하지 않고 작동하는 단일 팬 트레이로 제한된 시간 동안 계속 작동합니다.
열 경보를 방지하려면 라우터 작동 중에 두 팬 트레이를 모두 제거하지 마십시오.
각 팬 트레이의 내부 팬 컨트롤 보드에는 관련 팬 트레이 컨트롤러용 LED와 팬 트레이 바로 뒤에 있는 3개의 SIB용 LED가 포함되어 있습니다.
팬 트레이 컨트롤러
PTX10004는 2개의 팬 트레이 컨트롤러를 지원하여 팬 트레이를 핫 인서트 및 핫 제거하기 위한 제어 로직과 전력을 제공합니다.
-
JNP10004-FTC2—JNP10004-FAN2 팬 트레이를 지원합니다.
-
JNP10004-FTC3—JNP10004-FAN3 및 JNP10004-FAN2 팬 트레이를 지원합니다. 그림 4를 참조하십시오.
표 2: 팬 트레이 컨트롤러 - 팬 트레이 호환성 팬 트레이 컨트롤러 호환 팬 트레이 JNP10004-FTC2 JNP10004-FAN2 JNP10004-FTC3 JNP10004-FAN3, JNP10004-FAN2 경고:팬 트레이 컨트롤러 모델을 혼합하지 마십시오. 각 팬 트레이 컨트롤러에 대해 지원되는 팬 트레이 모델만 사용하십시오. 표 3을 참조하십시오.
JNP10004-FAN3 팬 트레이와 함께 JNP10004-FTC2를 사용하지 마십시오.
그림 4: 팬 트레이 컨트롤러 JNP10004-FTC2 또는 JNP10004-FTC3
사양 |
JNP10004-FTC3 | JNP10004-FTC2 |
---|---|---|
해당 팬 트레이 모델 |
JNP10004-팬3 | JNP10004-FAN2 |
Junos OS 릴리스에 도입 |
24.2R1-EVO | 20.3R1-에보 |
높이 |
1.5 에. (3.81cm) | 1.5 에. (3.81cm) |
너비 |
6.5 에. (15.24cm) | 6.5 에. (15.24cm) |
깊이 |
12.4 에. (31.5 cm) | 12.4 에. (31.5 cm) |
무게 |
1.1lb(0.5kg) | 1.1lb(0.5kg) |
이 시스템은 섀시 전체에서 중요 부품의 온도를 지속적으로 모니터링하고 온도에 따라 섀시 팬 속도를 조정합니다. Junos OS는 팬 속도를 제어합니다. 정상적인 작동 조건에서 팬 트레이의 팬은 최대 속도 이하로 작동합니다. 하나의 팬 트레이 컨트롤러가 실패하거나 누락된 것으로 나타나면(SIB를 교체할 때와 같은) 다른 팬 트레이 컨트롤러는 팬을 최대 속도로 설정합니다. 이를 통해 나머지 팬이 섀시를 충분히 냉각하는 한 라우터가 계속 정상적으로 작동할 수 있습니다. show chassis fan
명령을 사용하여 개별 팬의 상태와 팬 속도를 확인할 수 있습니다. 다음 예는 JNP10004-FAN2 또는 JNP10004-FAN3을 실행하는 시스템의 팬 상태를 보여줍니다.
user@system> show chassis fan Item Status % RPM Measurement Fan Tray 0 Fan 0 Ok 59% 6300 RPM Fan Tray 0 Fan 1 Ok 55% 7500 RPM Fan Tray 0 Fan 2 Ok 60% 6450 RPM Fan Tray 0 Fan 3 Ok 54% 7350 RPM Fan Tray 0 Fan 4 Ok 59% 6300 RPM Fan Tray 0 Fan 5 Ok 55% 7500 RPM Fan Tray 0 Fan 6 Ok 59% 6300 RPM Fan Tray 0 Fan 7 Ok 54% 7350 RPM Fan Tray 0 Fan 8 Ok 60% 6450 RPM Fan Tray 0 Fan 9 Ok 54% 7350 RPM Fan Tray 0 Fan 10 Ok 59% 6300 RPM Fan Tray 0 Fan 11 Ok 54% 7350 RPM Fan Tray 1 Fan 0 Ok 59% 6300 RPM Fan Tray 1 Fan 1 Ok 55% 7500 RPM Fan Tray 1 Fan 2 Ok 59% 6300 RPM Fan Tray 1 Fan 3 Ok 55% 7500 RPM Fan Tray 1 Fan 4 Ok 60% 6450 RPM Fan Tray 1 Fan 5 Ok 55% 7500 RPM Fan Tray 1 Fan 6 Ok 59% 6300 RPM Fan Tray 1 Fan 7 Ok 54% 7350 RPM Fan Tray 1 Fan 8 Ok 60% 6450 RPM Fan Tray 1 Fan 9 Ok 54% 7350 RPM Fan Tray 1 Fan 10 Ok 54% 5850 RPM Fan Tray 1 Fan 11 Ok 50% 6750 RPM
시스템 내 모든 구성 요소의 냉각을 결정하려면 명령을 사용합니다 show chassis environment
.
user@system> show chassis environment Class Item Status Measurement Temp PSM 0 Ok 31 degrees C / 87 degrees F PSM 1 Ok 30 degrees C / 86 degrees F CB 0 Intake A Temp Sensor Ok 29 degrees C / 84 degrees F CB 0 Intake B Temp Sensor Ok 30 degrees C / 86 degrees F CB 0 Exhaust A Temp Sensor Ok 32 degrees C / 89 degrees F CB 0 Exhaust B Temp Sensor Ok 33 degrees C / 91 degrees F CB 0 Middle Temp Sensor Ok 34 degrees C / 93 degrees F CB 1 Intake A Temp Sensor Ok 28 degrees C / 82 degrees F CB 1 Intake B Temp Sensor Ok 28 degrees C / 82 degrees F CB 1 Exhaust A Temp Sensor Ok 31 degrees C / 87 degrees F CB 1 Exhaust B Temp Sensor Ok 31 degrees C / 87 degrees F CB 1 Middle Temp Sensor Ok 33 degrees C / 91 degrees F Fan Tray 0 Inlet Temp Sensor Ok 26 degrees C / 78 degrees F Fan Tray 0 Outlet Temp Sensor Ok 32 degrees C / 89 degrees F Fan Tray 1 Inlet Temp Sensor Ok 27 degrees C / 80 degrees F Fan Tray 1 Outlet Temp Sensor Ok 32 degrees C / 89 degrees F FPC 3 BT-0 HBM-0 Temperature Ok 53 degrees C / 127 degrees F FPC 3 BT-0 HBM-1 Temperature Ok 54 degrees C / 129 degrees F FPC 3 BT-1 HBM-0 Temperature Ok 53 degrees C / 127 degrees F FPC 3 BT-1 HBM-1 Temperature Ok 53 degrees C / 127 degrees F FPC 3 BT-2 HBM-0 Temperature Ok 53 degrees C / 127 degrees F FPC 3 BT-2 HBM-1 Temperature Ok 55 degrees C / 131 degrees F FPC 3 BT-3 HBM-0 Temperature Ok 60 degrees C / 140 degrees F FPC 3 BT-3 HBM-1 Temperature Ok 57 degrees C / 134 degrees F FPC 3 BT-4 HBM-0 Temperature Ok 54 degrees C / 129 degrees F FPC 3 BT-4 HBM-1 Temperature Ok 54 degrees C / 129 degrees F FPC 3 BT-0 Temp Sensor 1 Ok 83 degrees C / 181 degrees F FPC 3 BT-0 Temp sensor 0 Ok 87 degrees C / 188 degrees F FPC 3 BT-1 Temp Sensor 0 Ok 79 degrees C / 174 degrees F FPC 3 BT-1 Temp Sensor 1 Ok 78 degrees C / 172 degrees F FPC 3 BT-2 Temp Sensor 0 Ok 81 degrees C / 177 degrees F FPC 3 BT-2 Temp Sensor 1 Ok 81 degrees C / 177 degrees F FPC 3 CPU Temperature Ok 60 degrees C / 140 degrees F FPC 3 DDR4 A Ok 44 degrees C / 111 degrees F FPC 3 DDR4 B Ok 38 degrees C / 100 degrees F FPC 3 Intake-A Temp sensor Ok 42 degrees C / 107 degrees F FPC 3 Intake-B Temp sensor Ok 36 degrees C / 96 degrees F FPC 3 BT-3 Temp Sensor 0 Ok 86 degrees C / 186 degrees F FPC 3 BT-3 Temp Sensor 1 Ok 85 degrees C / 185 degrees F FPC 3 BT-4 Temp Sensor 0 Ok 72 degrees C / 161 degrees F FPC 3 BT-4 Temp Sensor 1 Ok 73 degrees C / 163 degrees F FPC 3 Exhaust-A Temp Sensor Ok 53 degrees C / 127 degrees F FPC 3 Exhaust-B Temp Sensor Ok 53 degrees C / 127 degrees F FPC 3 Exhaust-C Temp Sensor Ok 48 degrees C / 118 degrees F FPC 3 PEX Temp Sensor Ok 72 degrees C / 161 degrees F Unknown 0 FTC I2CS temp_sensor Ok 31 degrees C / 87 degrees F Unknown 1 FTC I2CS temp_sensor Ok 32 degrees C / 89 degrees F SIB 0 Exhaust-1 temp sensor Ok 38 degrees C / 100 degrees F SIB 0 Exhaust-2 temp sensor Ok 40 degrees C / 104 degrees F SIB 0 Intake-1 temp sensor Ok 28 degrees C / 82 degrees F SIB 0 Intake-2 temp sensor Ok 28 degrees C / 82 degrees F SIB 0 Intake-3 temp sensor Ok 34 degrees C / 93 degrees F SIB 0 Exhaust-3 temp sensor Ok 43 degrees C / 109 degrees F SIB 0 ZF1 temp sensor Ok 56 degrees C / 132 degrees F SIB 0 Intake-4 temp sensor Ok 32 degrees C / 89 degrees F SIB 0 PEXSW Temp Sensor Ok 34 degrees C / 93 degrees F Routing Engine 0 CPU Temperature Ok 37 degrees C / 98 degrees F Fan Fan Tray 0 Fan 0 Ok 6450 RPM Fan Tray 0 Fan 1 Ok 7350 RPM Fan Tray 0 Fan 2 Ok 6450 RPM Fan Tray 0 Fan 3 Ok 7350 RPM Fan Tray 0 Fan 4 Ok 6300 RPM Fan Tray 0 Fan 5 Ok 7350 RPM Fan Tray 0 Fan 6 Ok 6300 RPM Fan Tray 0 Fan 7 Ok 7350 RPM Fan Tray 0 Fan 8 Ok 6450 RPM Fan Tray 0 Fan 9 Ok 7500 RPM Fan Tray 0 Fan 10 Ok 6450 RPM Fan Tray 0 Fan 11 Ok 7500 RPM Fan Tray 1 Fan 0 Ok 6300 RPM Fan Tray 1 Fan 1 Ok 7350 RPM Fan Tray 1 Fan 2 Ok 6300 RPM Fan Tray 1 Fan 3 Ok 7500 RPM Fan Tray 1 Fan 4 Ok 6450 RPM Fan Tray 1 Fan 5 Ok 7350 RPM Fan Tray 1 Fan 6 Ok 6300 RPM Fan Tray 1 Fan 7 Ok 7350 RPM Fan Tray 1 Fan 8 Ok 6300 RPM Fan Tray 1 Fan 9 Ok 7350 RPM Fan Tray 1 Fan 10 Ok 5700 RPM Fan Tray 1 Fan 11 Ok 6900 RPM
PTX10004의 기류 방향
섀시를 냉각하기 위한 공기 흡입구는 섀시의 포트(라인 카드) 쪽에 있습니다. 공기는 라우팅 및 컨트롤 보드(RCB)와 라인 카드의 포트에서 스위치 인터페이스 보드(SIB)를 통해 섀시로 흐르고 팬 트레이와 전원 공급 장치에서 배출됩니다. 그림 5를 참조하십시오.

팬 트레이는 무기한 계속 작동하며 실내 온도가 작동 범위 내에 있는 경우 단일 로터가 고장 나더라도 충분한 냉각을 제공합니다. 각 팬 트레이의 LED를 보면서 팬의 상태를 확인할 수 있습니다. 팬 트레이 LED 및 팬 트레이 컨트롤러 LED PTX10004 참조하십시오.
팬은 하나도 교체할 수 없습니다. 하나 이상의 팬에 장애가 발생하면 전체 팬 트레이를 교체해야 합니다.
팬 트레이의 팬 외에도 각 전원 공급장치에 라인 카드와 같은 구성 요소를 냉각하는 데 도움이 되는 내부 팬이 있습니다.
PTX10004 팬 트레이 LED 및 팬 트레이 컨트롤러 LED
각 팬 트레이에는 LED 세트가 있으며, 각 해당 팬 트레이 컨트롤러에도 LED 세트가 있습니다.
팬 트레이 LED

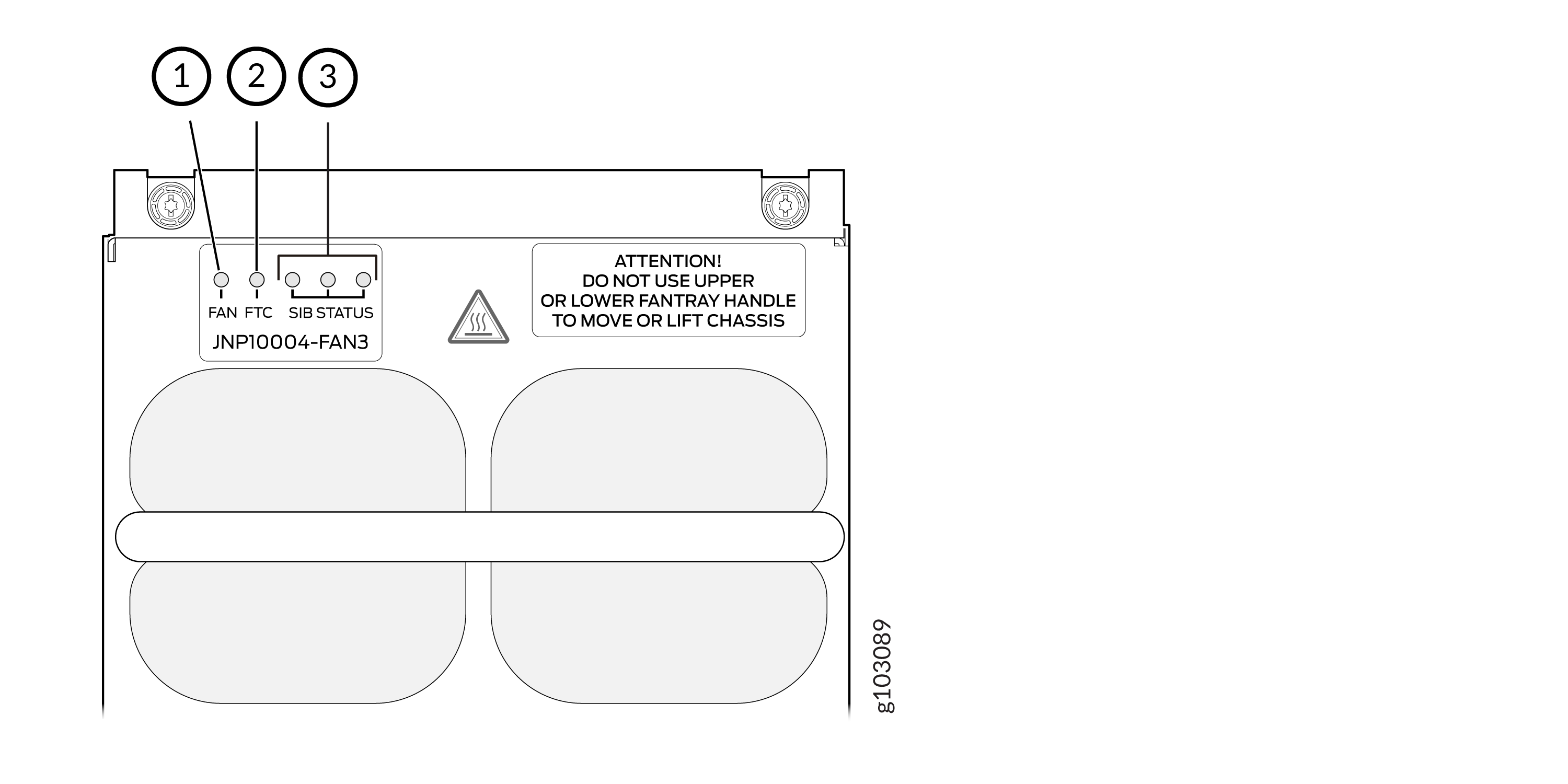

각 팬 트레이에는 팬 트레이, 팬 트레이 컨트롤러 및 3개의 SIB(스위치 인터페이스 보드)의 팬 상태를 나타내는 5개의 LED 세트가 있습니다. LED는 각 팬 트레이의 왼쪽 상단 모서리에 있습니다. 그림 6 은 JNP10004-FAN2 팬 트레이의 LED 위치를 보여줍니다.

1 개
—
팬 상태 LED |
3 개
—
SIB 상태 LED(좌측 팬 트레이의 경우 SIB 0 - SIB 2, 우측 팬 트레이의 경우 SIB 3 - SIB 5) |
2 개
—
팬 트레이 컨트롤러 상태 LED |

1 개
—
팬 상태 LED |
3 개
—
SIB 상태 LED(좌측 팬 트레이의 경우 SIB 0 - SIB 2, 우측 팬 트레이의 경우 SIB 3 - SIB 5) |
2 개
—
팬 트레이 컨트롤러 상태 LED |
표 4 는 팬 트레이 LED의 기능을 설명합니다.
이름 |
색 |
상태 |
묘사 |
---|---|---|---|
FAN (팬 상태) |
녹색 |
꾸준히에 |
모든 팬이 정상적으로 작동하고 있습니다. 시스템은 팬 트레이가 맞물리고, 공기 흐름이 올바른 방향으로 있으며, 모든 팬이 올바르게 작동하는지 확인했습니다. |
녹색 |
깜박이 |
팬 트레이가 시작됩니다. 팬 트레이가 준비되지 않았습니다. |
|
호박 |
깜박이 |
팬 트레이에 있는 하나 이상의 팬에서 오류가 감지되었습니다. 가능한 한 빨리 팬 트레이를 교체하십시오. 팬이 고장났거나 연결이 끊어졌습니다. 섀시를 통해 적절한 공기 흐름을 유지하려면 팬 트레이를 교체할 준비가 될 때까지 섀시에 설치된 상태로 두십시오. |
|
호박 |
블리핑(Blipping) |
비콘이 활성화되었습니다. |
|
없음 |
끄기 |
팬이 팬 트레이 컨트롤러에서 전원을 공급받고 있지 않습니다. 모든 팬이 꺼져 있습니다. |
|
FTC (팬 트레이 컨트롤러 상태) |
녹색 |
꾸준히에 |
전원이 켜져 있습니다. 팬 트레이 컨트롤러가 온라인 상태이며 정상적으로 작동하고 있습니다. |
호박 |
깜박이 |
팬 트레이 컨트롤러에서 오류가 감지되었습니다. 가능한 한 빨리 팬 트레이 컨트롤러를 교체하십시오. 팬 트레이 컨트롤러는 SIB 위의 팬 트레이 뒤에 있습니다. 섀시를 통해 적절한 공기 흐름을 유지하려면 팬 트레이 컨트롤러를 교체할 준비가 될 때까지 섀시에 설치된 팬 트레이를 그대로 두십시오. |
|
호박 |
블리핑(Blipping) |
비콘이 활성화되었습니다. |
|
없음 |
끄기 |
팬 트레이 컨트롤러에 전원이 공급되지 않습니다. |
|
SIB 상태 (SIB 0 상태) |
녹색 |
꾸준히에 |
섀시에서 가장 왼쪽에 있는 SIB는 온라인입니다. |
호박 |
깜박이 |
SIB 0에서 오류가 감지되었습니다. 가능한 한 빨리 SIB를 교체하십시오. SIB는 왼쪽 팬 트레이 뒤에 위치하며 섀시에서 가장 왼쪽에 있는 SIB입니다. 섀시를 통해 적절한 공기 흐름을 유지하려면 SIB를 교체할 준비가 될 때까지 팬 트레이를 섀시에 설치된 상태로 두십시오. |
|
호박 |
블리핑(Blipping) |
비콘이 활성화되었습니다. |
|
없음 |
끄기 |
SIB가 오프라인 상태입니다. |
|
SIB 상태 (SIB 1 상태) |
녹색 |
꾸준히에 |
왼쪽 팬 트레이 뒤에 있는 중앙 SIB는 온라인입니다. |
호박 |
깜박이 |
SIB 1에서 오류가 감지되었습니다. 가능한 한 빨리 SIB를 교체하십시오. SIB는 왼쪽 팬 트레이 뒤에 위치하며 3의 그룹에서 중간 SIB입니다. 섀시를 통해 적절한 공기 흐름을 유지하려면 SIB를 교체할 준비가 될 때까지 팬 트레이를 섀시에 설치된 상태로 두십시오. |
|
없음 |
끄기 |
SIB가 오프라인 상태입니다. |
|
SIB 상태 (SIB 2 상태) |
녹색 |
꾸준히에 |
왼쪽 팬 트레이 뒤에 있는 가장 오른쪽의 SIB는 온라인입니다. |
호박 |
깜박이 |
SIB 2에서 오류가 감지되었습니다. 가능한 한 빨리 SIB를 교체하십시오. SIB는 왼쪽 팬 트레이 뒤에 위치하며 3개의 그룹 중 가장 오른쪽에 있는 SIB입니다. 섀시를 통해 적절한 공기 흐름을 유지하려면 SIB를 교체할 준비가 될 때까지 팬 트레이를 섀시에 설치된 상태로 두십시오. |
|
호박 |
블리핑(Blipping) |
비콘이 활성화되었습니다. |
|
없음 |
끄기 |
SIB가 오프라인 상태입니다. |
|
SIB 상태 (SIB 3 상태) |
녹색 |
꾸준히에 |
오른쪽 팬 트레이 뒤에 있는 가장 왼쪽의 SIB는 온라인입니다. |
호박 |
깜박이 |
SIB 3에서 오류가 감지되었습니다. 가능한 한 빨리 SIB를 교체하십시오. SIB는 오른쪽 팬 트레이 뒤에 위치하며 3개 그룹의 가장 왼쪽에 있는 SIB입니다. 섀시를 통해 적절한 공기 흐름을 유지하려면 SIB를 교체할 준비가 될 때까지 팬 트레이를 섀시에 설치된 상태로 두십시오. |
|
호박 |
블리핑(Blipping) |
비콘이 활성화되었습니다. |
|
없음 |
끄기 |
SIB가 오프라인 상태입니다. |
|
SIB 상태 (SIB 4 상태) |
녹색 |
꾸준히에 |
오른쪽 팬 트레이 뒤에 있는 중앙 SIB는 온라인입니다. |
호박 |
깜박이 |
SIB 4에서 오류가 감지되었습니다. 가능한 한 빨리 SIB를 교체하십시오. SIB는 오른쪽 팬 트레이 뒤에 위치하며 3개 그룹의 중간 SIB입니다. 섀시를 통해 적절한 공기 흐름을 유지하려면 SIB를 교체할 준비가 될 때까지 팬 트레이를 섀시에 설치된 상태로 두십시오. |
|
호박 |
블리핑(Blipping) |
비콘이 활성화되었습니다. |
|
없음 |
끄기 |
SIB가 오프라인 상태입니다. |
|
SIB 상태 (SIB 5 상태) |
녹색 |
꾸준히에 |
오른쪽 팬 트레이 뒤에 있는 가장 오른쪽의 SIB는 온라인입니다. |
호박 |
깜박이 |
SIB 5에서 오류가 감지되었습니다. 가능한 한 빨리 SIB를 교체하십시오. SIB는 오른쪽 팬 트레이 뒤에 위치하며 3개의 그룹 중 가장 오른쪽에 있는 SIB입니다. 섀시를 통해 적절한 공기 흐름을 유지하려면 SIB를 교체할 준비가 될 때까지 팬 트레이를 섀시에 설치된 상태로 두십시오. |
|
호박 |
블리핑(Blipping) |
비콘이 활성화되었습니다. |
|
없음 |
끄기 |
SIB가 오프라인 상태입니다. |
팬 트레이 컨트롤러 LED
팬 트레이 컨트롤러 LED는 연결된 팬 트레이가 제거된 경우에만 표시됩니다. 팬 트레이 컨트롤러 LED는 컨트롤러 패널의 오른쪽에 있습니다. 그림 8 은 JNP10004-FTC2 팬 트레이 컨트롤러 페이스플레이트의 LED 위치를 보여줍니다.

1 개
—
팬 트레이 컨트롤러 전원 |
2 개
—
팬 트레이 컨트롤러 상태 |
표 5 는 팬 트레이 컨트롤러 LED의 기능을 설명합니다.
이름 |
색 |
상태 |
묘사 |
---|---|---|---|
PWR (팬 트레이 컨트롤러 전원) |
녹색 |
꾸준히에 |
팬 트레이 컨트롤러에 전원이 공급되고 있으며 정상적으로 작동하고 있습니다. |
호박 |
깜박이 |
팬 트레이 컨트롤러에서 전원 오류가 감지되었습니다. 가능한 한 빨리 팬 트레이 컨트롤러를 교체하십시오. 섀시를 통해 적절한 공기 흐름을 유지하려면 팬 트레이 컨트롤러를 교체할 준비가 될 때까지 섀시에 설치된 팬 트레이를 그대로 두십시오. |
|
없음 |
끄기 |
팬 트레이 컨트롤러의 전원이 켜지지 않거나 전원이 공급되지 않습니다. |
|
STATUS (팬 트레이 컨트롤러 상태) |
녹색 |
꾸준히에 |
팬 트레이 컨트롤러가 온라인 상태이며 정상적으로 작동하고 있습니다. |
호박 |
깜박이 |
팬 트레이 컨트롤러에서 오류가 감지되었습니다. 가능한 한 빨리 팬 트레이 컨트롤러를 교체하십시오. 섀시를 통해 적절한 공기 흐름을 유지하려면 팬 트레이 컨트롤러를 교체할 준비가 될 때까지 섀시에 설치된 팬 트레이를 그대로 두십시오. |
|
없음 |
끄기 |
팬 트레이 컨트롤러에 전원이 공급되지 않습니다. |
