MX960 MIC 교체

MX960 MIC 제거

MIC는 핫 삽입 및 핫 이동이 가능합니다. MIC를 제거하면 MIC 인터페이스가 더 이상 작동하지 않지만 라우터는 계속 작동합니다.

MIC는 라우터 전면에 설치된 MPC에 위치합니다. MIC의 무게는 0.9kg(2lb) 미만입니다.

MIC를 제거하려면( 그림 1 및 그림 2 참조):

  1. MIC를 받기 위해 평평하고 안정적인 표면에 정전기 백 또는 항균 매트를 놓습니다. MIC가 광섬유 케이블에 연결되면 각 트랜시버 및 케이블에 고무 안전 캡을 준비하십시오.
  2. ESD 접지 스트랩을 맨 손목에 연결하고 스트랩의 다른 쪽 끝을 ESD 접지 지점에 연결합니다.
  3. MIC를 오프라인으로 전환하려면 다음 방법 중 하나를 사용하십시오.

    • 온라인/오프라인 버튼을 누릅니다. 버튼으로 이어지는 개구부에 맞는 좁은 끝 도구를 사용하십시오. MIC OK/FAIL LED가 꺼질 때까지 버튼을 누릅니다.

    • 다음 CLI 명령을 실행합니다.

      명령에 대한 자세한 내용은 CLI 탐색기를 참조하십시오.

  4. 나중에 각 케이블을 올바른 MIC에 다시 연결할 수 있도록 MIC에 연결된 케이블에 레이블을 지정합니다.
  5. 케이블을 MIC에서 분리합니다. MIC가 광섬유 케이블을 사용하는 경우 각 트랜시버와 각 케이블의 끝을 고무 안전 캡으로 즉시 덮습니다.
    레이저 경고:

    광섬유 트랜시버나 광섬유 케이블의 끝을 직접 들여다 보지 마십시오. 트랜시버에 연결된 광섬유 송수신기 및 광섬유 케이블은 눈을 손상시킬 수 있는 레이저 라이트를 방출합니다.
    주의:

    케이블을 삽입하거나 제거하는 경우를 제외하고 광섬유 트랜시버를 발견하지 마십시오. 안전 캡은 포트를 깨끗하게 유지하고 레이저 빛에 대한 우발적 인 노출로부터 눈을 보호합니다.
  6. 케이블을 정렬하여 스트레스 지점이 디스플로깅되거나 스트레스 지점이 생기는 것을 방지합니다. 바닥에 걸치면 케이블이 자체적으로 중량을 지원하지 않도록 고정합니다. 깔끔하게 코일 루프에서 길에서 초과 케이블을 배치합니다.
    주의:

    최소 굴곡 반경을 벗어난 광섬유 케이블의 굴곡을 피합니다. 지름이 몇 인치 미만인 아크는 케이블을 손상시키고 진단하기 어려운 문제를 일으킬 수 있습니다.
  7. MPC에서 제거하려는 MIC에 인접한 이젝터 레버를 MPC 면판에서 당깁니다. 이렇게 하면 MIC가 MPC에서 분리됩니다.
    참고:

    두 MIC 슬롯을 모두 차지하는 이중 폭 MIC를 제거하려면 두 개의 이젝터 레버를 MPC 면판에서 분리해야 합니다.
  8. MIC 면판의 핸들을 잡고 MIC를 MPC 카드 캐리어에서 밀어 내십시오. 정전기 백 또는 항 스타틱 매트에 넣습니다.
  9. 짧은 시간 내에 비워진 MIC 슬롯에 MIC를 재설치하지 않는 경우, 슬롯 위에 빈 MIC 패널을 설치하여 MPC 카드 케이지에 적절한 공기 흐름을 유지합니다.

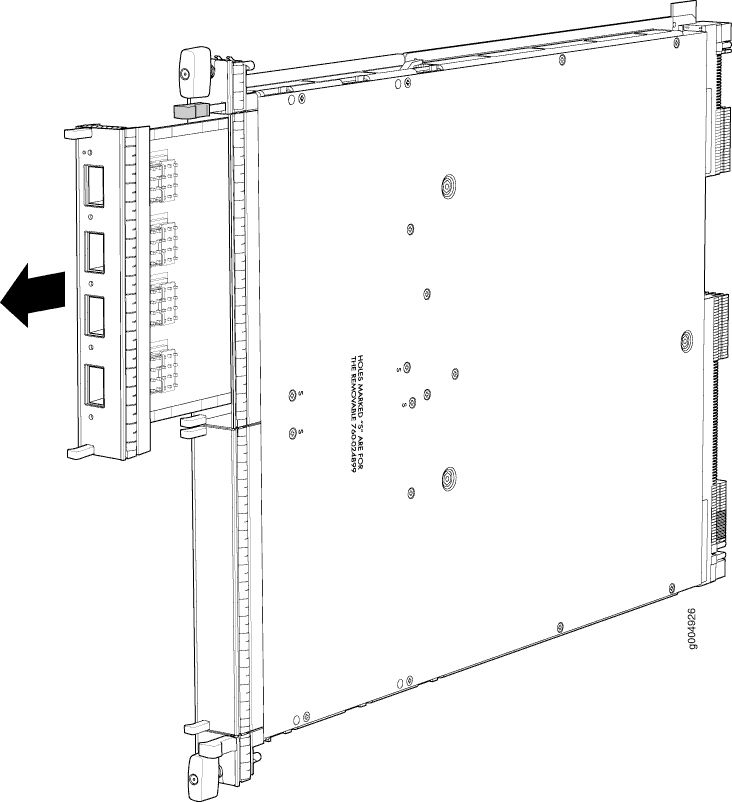

그림 1: MIC Removing a MIC 제거
그림 2: 이중 폭 MIC Removing a Dual-Wide MIC 제거

더 보기

MX960 MIC 설치

MIC를 설치하려면( 그림 4 참조):

  1. ESD 접지 스트랩을 맨 손목에 연결하고 스트랩의 다른 쪽 끝을 ESD 접지 지점에 연결합니다.
  2. 이중 폭 MIC를 사용 중이었으며 현재 2개의 "단일" MIC로 대체되는 경우, 중격을 설치합니다(그림 3 참조).
    1. MPC를 평평한 표면에 배치합니다(필요한 경우 MX960 MPC 제거에 설명된 대로 라우터에서 MPC를 제거하십시오).
    2. MPC의 상단에 S 로 레이블된 구멍과 일치하게 MPC 중앙에 중격을 배치합니다.
    3. S라는 레이블이 지정된 두 구멍 각각에 나사를 삽입한 다음 완전히 조입니다.
    4. MPC 하단에 S라는 레이블이 지정된 네 개의 구멍 각각에 나사를 삽입한 다음 완전히 조입니다.
    5. MX960 MPC 설치에 설명된 대로 MPC를 설치합니다.
    그림 3: 셉텀 Installing the Septum 설치
  3. MIC가 광섬유 케이블을 사용하는 경우, 고무 안전 캡이 면판의 각 트랜시버 위에 있는지 확인합니다. 필요한 경우 캡을 설치합니다.
  4. MPC에서 설치하는 MIC에 인접한 이젝터 레버를 MPC 면판에서 분리합니다.
  5. MIC의 후면을 MIC 슬롯의 모서리에 있는 가이드와 맞춥니다.
  6. MIC가 MPC에 단단히 앉을 때까지 MIC를 MPC에 밀어 넣습니다.
    주의:

    MIC를 슬롯에 바로 밀어 MIC의 구성 요소에 손상을 입히지 않도록 하십시오.
  7. 이제터 레버가 MPC 면판으로 푸시하여 작동하는지 확인합니다.
  8. MIC가 광섬유 케이블을 사용하는 경우 각 트랜시버와 각 케이블의 끝에서 고무 안전 캡을 제거합니다.
    레이저 경고:

    광섬유 트랜시버나 광섬유 케이블의 끝을 직접 들여다 보지 마십시오. 트랜시버에 연결된 광섬유 송수신기 및 광섬유 케이블은 눈을 손상시킬 수 있는 레이저 라이트를 방출합니다.
    주의:

    케이블을 삽입하거나 제거하는 경우를 제외하고 광섬유 트랜시버를 발견하지 마십시오. 안전 캡은 포트를 깨끗하게 유지하고 레이저 빛에 대한 우발적 인 노출로부터 눈을 보호합니다.
  9. 적절한 케이블을 MIC의 케이블 커넥터에 삽입합니다.
  10. 각 케이블을 준비하여 케이블이 응력 지점을 방출하거나 발생시키는 것을 방지합니다. 바닥에 걸치면 케이블이 자체적으로 중량을 지원하지 않도록 고정합니다. 깔끔하게 코일 루프에서 길에서 초과 케이블을 배치합니다.
    주의:

    광섬유 케이블이 커넥터로부터 자유로워지지 않도록 하십시오. 고정 지점에서 케이블에 스트레스가 있는 케이블의 고정 루프가 매달려 있는 것을 허용하지 마십시오.
    주의:

    최소 굴곡 반경을 벗어난 광섬유 케이블의 굴곡을 피합니다. 지름이 몇 인치 미만인 아크는 케이블을 손상시키고 진단하기 어려운 문제를 일으킬 수 있습니다.
  11. 다음 방법 중 하나를 사용하여 MIC를 온라인에 연결합니다.

    • 온라인/오프라인 버튼을 누릅니다. 버튼으로 이어지는 개구부에 맞는 좁은 끝 도구를 사용하십시오. MIC OK/FAIL LED가 녹색으로 켜질 때까지 버튼을 누릅니다.

    • 다음 CLI 명령을 실행합니다.

      명령에 대한 자세한 내용은 CLI 탐색기를 참조하십시오.

    정상적인 작동 상태 LED는 MIC가 온라인 상태임을 확인합니다. MX960 MIC 유지 관리에 설명된 명령을 실행 show chassis fpc pic-status 하여 올바른 MIC 기능을 확인할 수도 있습니다.

그림 4: MIC Installing a MIC 설치

더 보기

MX960 듀얼 와이드 MIC 설치

이중 폭 MIC를 설치하려면( 그림 6 참조):

  1. ESD 접지 스트랩을 맨 손목에 연결하고 스트랩의 다른 쪽 끝을 ESD 접지 지점에 연결합니다.
  2. 필요한 경우 중격을 제거합니다( 그림 5 참조).
    1. MPC를 평평한 표면에 배치합니다(필요한 경우 MX960 MPC 제거에 설명된 대로 라우터에서 MPC를 제거하십시오).
    2. MPC 하단에 S 로 레이블된 나사 4개를 제거합니다.
    3. MPC 맨 위에 S 로 레이블된 나사 2개를 제거합니다.
    4. 중격을 여러분 쪽으로 그리고 MPC에서 끄십시오.
    5. 나중에 사용하기 위해 중격과 나사를 보관하십시오.
    6. MX960 MPC 설치에 설명된 대로 MPC를 설치합니다.
    그림 5: 셉텀 Removing the Septum 제거
  3. MIC가 광섬유 케이블을 사용하는 경우, 고무 안전 캡이 면판의 각 트랜시버 위에 있는지 확인합니다. 필요한 경우 캡을 설치합니다.
  4. 두 MIC 슬롯 위의 이제터 레버를 라우터에서 분리합니다.
  5. MIC의 후면을 MIC 슬롯의 모서리에 있는 가이드와 맞춥니다.
  6. MIC가 섀시에 단단히 앉을 때까지 MIC 슬롯에 MIC를 밀어 넣습니다.
    주의:

    MIC를 슬롯에 바로 밀어 MIC의 구성 요소에 손상을 입히지 않도록 하십시오.
  7. 이젝터 레버가 라우터 쪽으로 푸시하여 작동하는지 확인합니다.
  8. MIC가 광섬유 케이블을 사용하는 경우 각 트랜시버와 각 케이블의 끝에서 고무 안전 캡을 제거합니다.
    레이저 경고:

    광섬유 트랜시버나 광섬유 케이블의 끝을 직접 들여다 보지 마십시오. 트랜시버에 연결된 광섬유 송수신기 및 광섬유 케이블은 눈을 손상시킬 수 있는 레이저 라이트를 방출합니다.
    주의:

    케이블을 삽입하거나 제거하는 경우를 제외하고 광섬유 트랜시버를 발견하지 마십시오. 안전 캡은 포트를 깨끗하게 유지하고 레이저 빛에 대한 우발적 인 노출로부터 눈을 보호합니다.
  9. 적절한 케이블을 MIC의 케이블 커넥터에 삽입합니다.
  10. 각 케이블을 준비하여 케이블이 응력 지점을 방출하거나 발생시키는 것을 방지합니다. 바닥에 걸치면 케이블이 자체적으로 중량을 지원하지 않도록 고정합니다. 깔끔하게 코일 루프에서 길에서 초과 케이블을 배치합니다.
    주의:

    광섬유 케이블이 커넥터로부터 자유로워지지 않도록 하십시오. 고정 지점에서 케이블에 스트레스가 있는 케이블의 고정 루프가 매달려 있는 것을 허용하지 마십시오.
    주의:

    최소 굴곡 반경을 벗어난 광섬유 케이블의 굴곡을 피합니다. 지름이 몇 인치 미만인 아크는 케이블을 손상시키고 진단하기 어려운 문제를 일으킬 수 있습니다.
  11. 다음 방법 중 하나를 사용하여 MIC를 온라인에 연결합니다.

    • 온라인/오프라인 버튼을 누릅니다. 버튼으로 이어지는 개구부에 맞는 좁은 끝 도구를 사용하십시오. MIC OK/FAIL LED가 녹색으로 켜질 때까지 버튼을 누릅니다.

    • 다음 CLI 명령을 실행합니다.

    정상적인 작동 상태 LED는 MIC가 온라인 상태임을 확인합니다. MX960 MIC 유지 관리에 설명된 명령을 실행 show chassis fpc pic-status 하여 올바른 MIC 기능을 확인할 수도 있습니다.

그림 6: 듀얼 와이드 MIC Installing a Dual-Wide MIC 설치

더 보기
