スイッチのインサイト

スイッチに影響する問題を調査します。

スイッチのインサイトを見つける

[分析情報] ページに移動し、ページ上部のサイト メニューをクリックし、左側の [切り替え] をクリックして、表示するスイッチをクリックします。

スイッチ イベント

イベントリストでイベントをクリックすると、ページの右側に概要が表示されます。

Switch Events Summary

その他のオプション:

  • このセクションの上部にあるタブを使用して、すべて、良好、中立的、または不良なイベントを表示します。

  • 「イベント・タイプ」メニューを使用して、すべてのイベントを表示するか、イベント・タイプを選択します。詳細については、「 スイッチ イベント タイプ」を参照してください。

  • [Switch Ports] メニューを使用して、すべてのポートを表示するか、ポートを選択します。

スイッチ イベント タイプ

「イベント・タイプ」オプションには、次のものがあります。

  • アラーム シャーシ ファン

  • アラーム シャーシ ホット

  • アラーム シャーシ パーティション

  • アラーム シャーシ PEM

  • アラーム シャーシ PoE

  • アラーム シャーシ PSU

  • アラーム POE コントローラのアップグレードが利用可能

  • 割り当て られた

  • 認証セッションが削除されました

  • BFD セッションが切断されました

  • BFD セッションの確立

  • BGP ネイバー ダウン

  • BGP ネイバー アップ

  • バウンスポート

  • シャーシのアラームがクリアされました

  • ZTP 中にチェックサムが完了しました

  • ZTP 経由でイメージをダウンロード中のチェックサムエラー

  • 主張

  • ユーザーによって変更された構成

  • Config Failed(設定失敗)

  • ZTP経由で適用された設定

  • 追加CLIの設定エラー

  • 構成

  • DDOSプロトコル違反クリア

  • DDOSプロトコル違反セット

  • 画像のダウンロード

  • ダイナミックポートプロファイルが割り当てられました

  • EVPNコア分離

  • EVPN コアの分離が解除されました

  • EVPN 重複 Mac が検出されました

  • FPCオフライン

  • FPCオンライン

  • サポートファイルの取得

  • ユーザー別のサポートファイルの取得

  • ZTP経由でのイメージのダウンロード中にHTTPエラーが発生しました

  • ZTP経由のイメージダウンロード完了

  • ZTP 経由のイメージのインストールに失敗しました

  • ZTP経由のイメージインストールが進行中

  • インストール済みのイメージ

  • LACP Rx Stale Stats

  • MAC 制限超過

  • MAC 制限のリセット

  • 回復メンバー

  • 非 DHCP クライアントが検出されました

  • OSPF ネイバー隣接関係の失敗

  • OSPF ネイバー ダウン(OSPF ネイバー ダウン)

  • OSPF ネイバー UP

  • オーバーレイ BGP ピアの状態変更

  • ポート BPDU ブロック

  • ポート BPDU エラーがクリアされました

  • ポートダウン

  • ポート ストーム制御

  • ポートアップ

  • プライマリ・オン・リカバリ

  • Radius サーバーが応答しません

  • 割り当て

  • リカバリ スナップショットの失敗

  • リカバリスナップショットは不要

  • リカバリ スナップショットが要求されました

  • リカバリ スナップショットに成功しました

  • リカバリ スナップショットはサポートされていません

  • ユーザーによる再起動

  • 再起動

  • インストールイメージの再試行

  • 不正なDHCPサーバーが検出されました

  • ZTP 中にソフトウェア接続に失敗しました

  • ZTP経由でイメージのダウンロードを開始します

  • アップグレード中のストレージクリーンアップ

  • STP トポロジの変更

  • スイッチ接続

  • スイッチのDHCPプールが枯渇しました

  • スイッチが切断されました

  • スイッチ ポート ループが検出されました

  • ZTP を使用したイメージ インストール後のスイッチの再起動

  • 未割り当て

  • 未請求

  • このモデルの未定義のイメージ バージョン

  • イメージの更新

  • アップグレードに失敗しました

  • アップグレード保留中

  • ユーザーによるアップグレード

  • ユーザー アクセスが拒否されました

  • ユーザー認証済み

  • サーバーで認証されたユーザーが VLAN を拒否

  • ユーザーが手動で切断された

  • ユーザー セッションが削除されました

  • ユーザー セッションが切断されました

  • ユーザーセッション開催

  • VCバックアップの選出

  • VCメンバー追加

  • VC メンバーが削除されました

  • VC メンバーが再起動されました

  • VC プライマリの変更

  • アップグレード対象として選択したバージョンで CloudX がサポートされない

  • バーチャルシャーシポートダウン

  • バーチャルシャーシポートUP

  • ZTP 設定に失敗しました

  • ZTP 失敗

  • ZTP 終了

  • ZTPポストスクリプト成功

  • ZTP 事前スクリプト完了

  • ZTP 開始

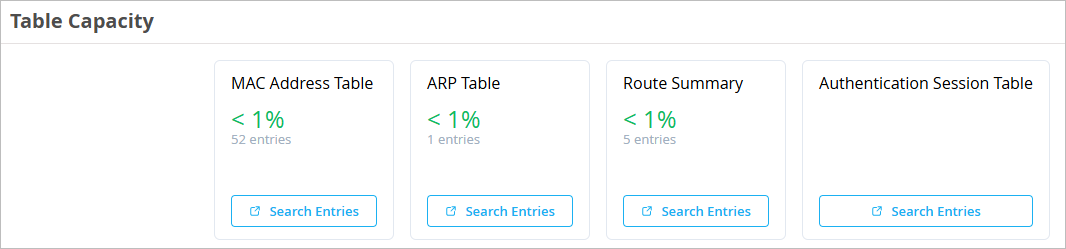

テーブル容量

Table Capacity

このセクションには、これらのテーブルの使用率とエントリ数が表示されます。

  • MAC アドレス テーブル

  • ARP テーブル

  • ルート サマリー

テーブル内のエントリを探索するには、「 エントリの検索」 ボタンをクリックします。[Search Entries] ウィンドウで、検索語(選択したテーブルに応じて、MAC アドレス、IP アドレス、またはプレフィックス)を入力します。オプションのフィルターを適用します。上部のタブを使用して、他のテーブルを探索します。

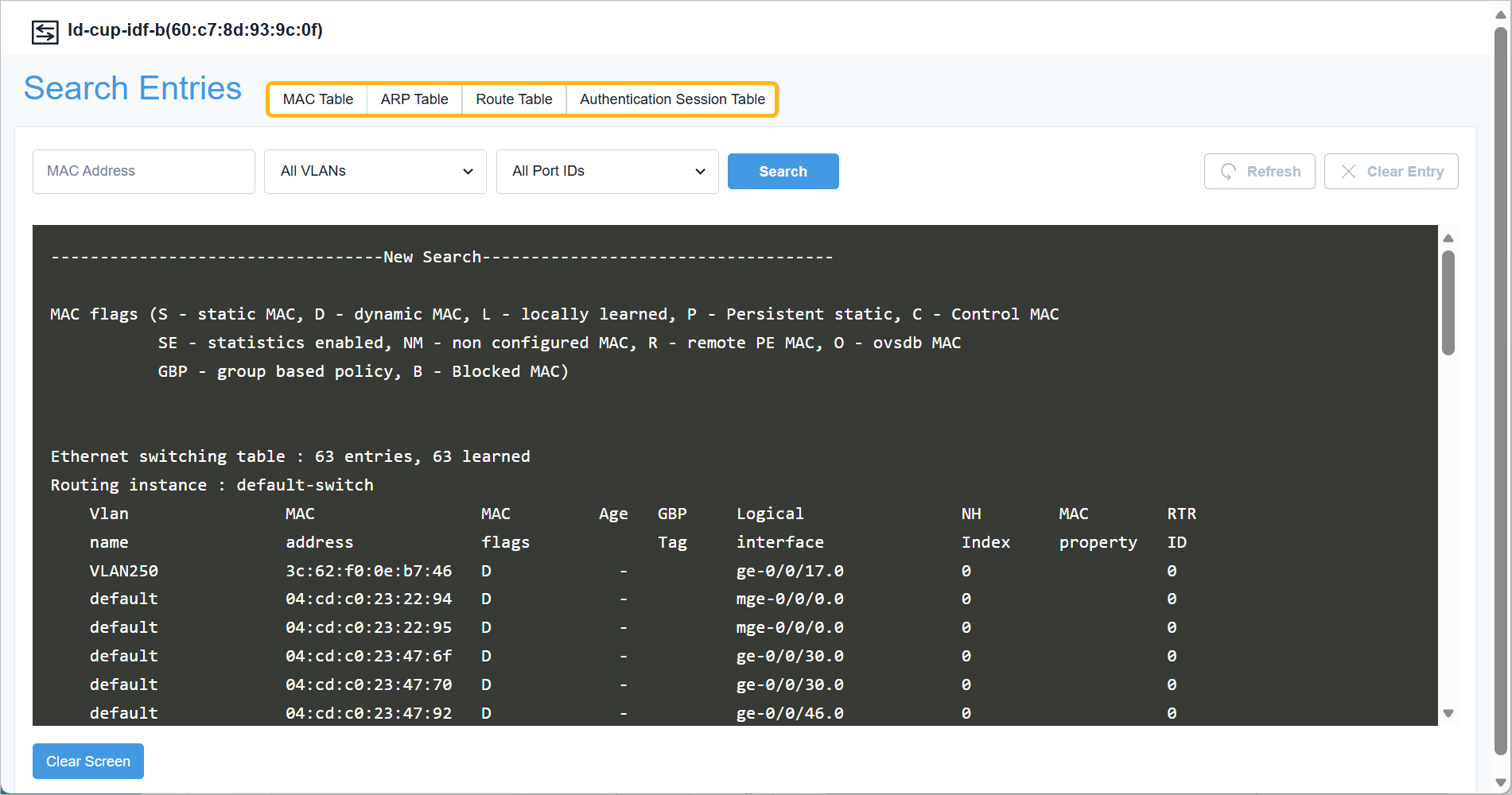

この例では、MAC テーブルの [Search Entries] ウィンドウを示しています。

Search Entries Example

チャートの切り替え

さまざまなチャートを使用して、スイッチのイベントとヘルスステータスに関するインサイトを取得します。

このセクションの上部で、[すべてのポート] または特定のポートを選択します。

各グラフで、データポイントの上にマウスポインタを置くと、詳細が表示されます。

Switch Charts

チャートには次のものが含まれます。

  • CPU使用率

  • メモリ使用率

  • バイト

  • データレート

  • TX/RXパケット

  • ポートエラー

  • 消費電力

スイッチの現在の値

「 現在の値 」セクションは、「インサイト」ページの下部に表示されます。

Current Values for Switches
手記：

このセクションの値は、ページ上部の時間範囲の選択の影響を受けません。

スイッチがコンテキストとして選択されている場合、[現在の値]セクションには次の情報が含まれます。

  • スイッチポート—ステータス(ダウンまたはアップ)、メーカー、クライアント、電源、プロファイル、タイプ、速度、RX/TXバイトなどの詳細。クライアント名をクリックすると、そのクライアントのデータのみを表示する [Insights] ページが再読み込みされます。

  • 現在のスイッチ プロパティ

    • プロパティ—ロケーション、MAC アドレス、モデル、ファームウェア バージョン

    • ステータス—現在のステータス、IP アドレス、AP とクライアントの数、消費電力、稼働時間
