RF 環境を使用した屋内位置情報サービス\のトラブルシューティング

Juniper Mistネットワークでは、RF環境(RFグラスとも呼ばれます)を使用して、位置精度の問題のトラブルシューティングを行うことができます。このツールは、Mist SDK 対応クライアントと名前付きアセットで何が起こっているかについての洞察を得るのに役立ちます。

ビデオデモ

ステップス

  1. Juniper Mist ポータルの左側のメニューから、[場所] > [ライブビュー] を選択します。
  2. トラブルシューティングするサイトとフロアプランをクリックします。
  3. ページ設定を調整して、アプリクライアントを表示します。
    1. [設定]ボタン(ページの右上隅付近)をクリックします。
      Settings button

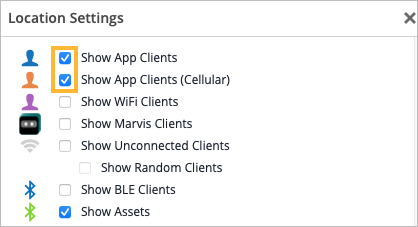

    2. [Location Settings] ウィンドウで、[Show App Clients] および [Show App Client (Cellular)] チェックボックスをオンにします。
      check boxes on the Location Settings window
    3. [X] をクリックして [位置情報の設定] ウィンドウを閉じます。
      フロアプランには、Juniper Mist SDK を実行しているクライアントが表示されます。
  4. クライアントを選択し、RF環境を記録します。
    1. ページの右側にある [クライアント] タブを選択し、トラブルシューティングするクライアントを選択します。
    2. [RF 環境(RF Environment)] (ページの右下隅付近) をクリックします。

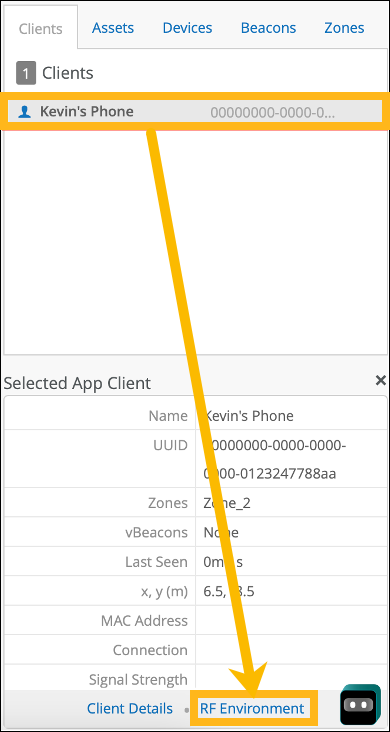

      location of the RF Environment link in the right panel

      手記：

      [RF 環境] リンクは、SDK クライアント、名前付きアセット、および接続されたワイヤレス クライアントでのみ使用できます。
    3. ページの右上隅付近にある「セッションの記録」をクリックします。

      • セッションの録画が始まります。画面の上部に進行状況バーが表示されます。

      • 「 セッション名の変更 」ウィンドウでは、セッション記録の名前を変更したり、ウィンドウを閉じたりして、現在の日付と時刻をセッション名として保持できます。

      • 終了したら、「 記録の停止」をクリックします。

        手記：

        ボタンをクリックして手動で録画を停止しない場合、録画は 3 分後に自動的に停止します。

  5. 録画を再生します。
    1. 左側のメニューから [Location > RF Environment Replay] を選択します。
    2. 「記録されたセッション」リストから、記録したセッションをクリックします。

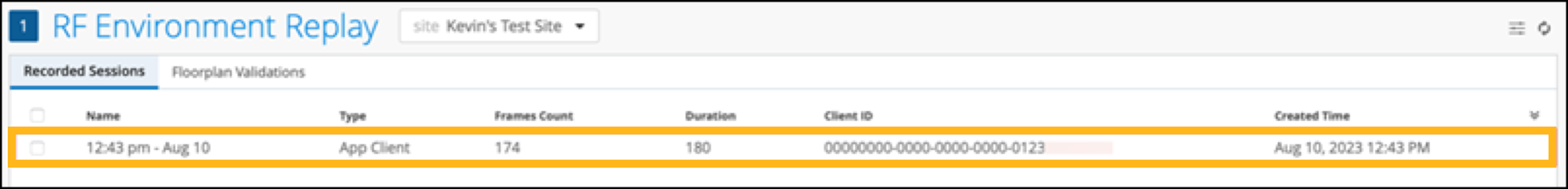

      RF Environment Replay page

    録音が表示されます。これを使用して、現在の問題を理解したり、トラブルシューティングを行ったり、カスタマーサポートに送信して確認したりできます。

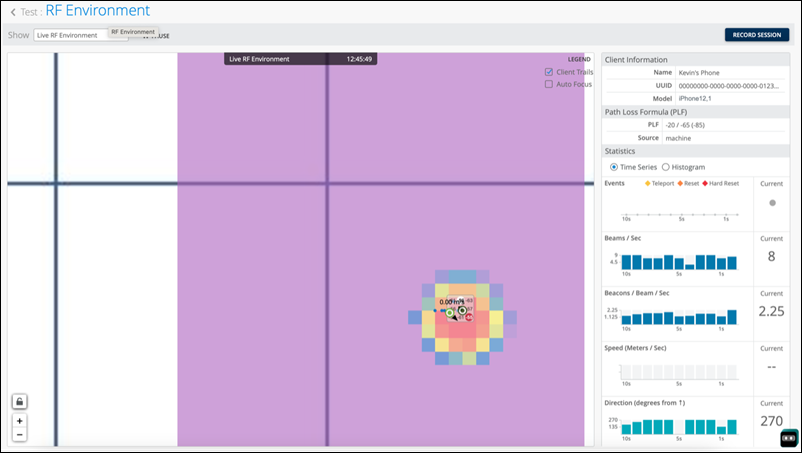

    Example: replaying the RF environment recording

トラブルシューティングのヒント

RF環境でトラブルシューティングを行う場合は、次の要素に注意してください。

  • 平滑化位置推定

    ライム グリーンの色のドットは、平滑化された位置の推定値を表します。(ページの右上隅にある凡例を参照してください。この推定値は、受信信号強度インジケータ(RSSI)データを取得し、精度とユーザーの可読性のために平滑化します。

  • ビームとビーコン

    ページの右側に、クライアントが検出したアクセスポイント(AP)の数が表示されます。見てください：

    • ビーム/秒

    • ビームあたりのビーコン数/秒

    これらのRSSI値は、クライアントの観点からAPから取得されます。クライアントが検出したAPの数と、クライアントがAPから検出したビームの数を示します。

  • 速度と方向

    ページの右側では、クライアントがサイト内を移動すると [速度 ] と [方向 ] が更新されます。

    • クライアントが動いていると、確率サーフェスが広がります。

    • クライアントが速度を落としたり、静止したりすると、確率サーフェスは縮小します。

    • 赤色の領域は、サーフェスのピークと、クライアントの位置の確率が最も高いことを示しています。

    • 青色のエリアは、サーフェスの最も低いエリアと、クライアントの位置の確率が最も低いことを示しています。

次の点に注意してください。

  • 1 秒あたりのビーム数またはビームあたりのビーコン数が平均よりも少ない場合、位置精度が低下する可能性があります。

  • SDK クライアントの RSSI 値が更新されない場合、クライアントはオフラインになります。

  • アセットの RSSI 値が更新されていない場合、タグからのデータは検出されません。

  • RSSI 値が欠落している場合、環境で処理するデータが少なくなります。データが少ないということは、位置の精度が低下する可能性があることを意味します。RSSI値が欠落していることに気付いた場合:
