MPLS の概要

MPLS の概要

MPLS (MPLS) は、IP アドレスを使用せずに、ラベルを使用してパケットをルーティングするプロトコルです。従来のネットワークでは、各スイッチが IP ルーティングルックアップを実行し、ルーティングテーブルに基づいて次ホップを決定し、その次ホップにパケットを転送します。MPLS では、最初のデバイスだけがルーティングルックアップを行い、次ホップを検索する代わりに、その宛先へのパスとともに最終的な宛先を検索します。MPLS パケットのパスはラベルスイッチパス (LSP) と呼ばれています。

MPLS は、1つまたは複数のラベルをパケットに適用して、LSP を宛先に追跡できるようにします。各スイッチはそのラベルをオフにして、パケットをシーケンスの次のスイッチラベルに送信します。

Junos OS には、MPLS を構成するために必要なすべてが含まれています。その他のプログラムやプロトコルをインストールする必要はありません。MPLS は、ルーターでサポートされているコマンドのサブセットを備えたスイッチでサポートされています。Junos MPLS で構成されたスイッチは、相互に通信したり、Junos MPLS 構成されたルーターと連携したりすることができます。

従来のパケット転送よりも MPLS には以下のメリットがあります。

  • さまざまなポートに到着するパケットには、異なるラベルを割り当てることができます。

  • 特定のプロバイダエッジ (PE) スイッチに到着するパケットには、別の PE スイッチでネットワークに入力される同じパケットのラベルを割り当てることができます。その結果、受信した PE スイッチに依存する転送の決定を簡単に行うことができます。

  • 場合によっては、パケットが通過するときに、通常の動的ルーティングアルゴリズムによって選択されたルートをたどるのではなく、明示的に選択した特定のルートを追跡することが望ましい場合があります。ネットワークです。MPLS では、ラベルを使用してルートを表すことができるため、明示的なルートの id をパケットに含める必要はありません。

このトピックでは、以下を説明します。

MPLS を使用する理由

MPLS は、転送テーブルの代わりにラベルを使用することで、転送テーブルの使用量を削減します。スイッチ上の転送テーブルのサイズはシリコンによって制限されており、宛先デバイスへの転送に正確なマッチングを使用する方が、より高度なハードウェアを購入するよりも安くなります。さらに、MPLSネットワーク上のトラフィックのルーティング場所と方法を制御できます。これを「トラフィックルーティング」と呼トラフィック制御。

別のスイッチングソリューションの代わりに MPLS を使用する理由として、以下のものがあります。

  • MPLS は、それ以外の方法では互換性がないさまざまな技術を接続することができ---サービスプロバイダは、ネットワーク内のさまざまな自律システムにクライアントを接続する際に、この互換性の問題が発生します。さらに、MPLS パスの代替バックアップを提供する Fast Reroute と呼ばれる機能を備え、スイッチに障害が発生した場合のネットワークの低下を回避できます。

  • • GRE(一般ルートカプセル化)やVXLAN(Virtual Extensible Local Area Networks)などのその他のIPベースのカプセル化は、トランスポートトンネル用とメタデータ用の2レベルの階層のみをサポートしています。仮想サーバーを使用するということは、複数の階層レベルが必要であることを意味します。たとえば、トップオブラック (ToR)、サーバーを識別する送信ポート用のラベル1つ、および仮想サーバー用に1つのラベルが必要です。

MPLS を使用していないのはなぜでしょうか。

MPLS 対応ノードを自動検出するためのプロトコルはありません。MPLS プロトコルは、LSP のラベル値を交換するだけです。Lsp を作成するわけではありません。

MPLS メッシュを構築し、スイッチごとに切り替える必要があります。この反復的なプロセスには、スクリプトを使用することをお勧めします。

MPLS は、同じルートに対して複数の退出が存在する BGP の最適でないトポロジを非表示にします。

大規模な Lsp は、通過する回線によって制限されます。この問題を回避するには、複数の並列 Lsp を作成します。

MPLS をどのように設定すればよいですか?

MPLS には、以下の3種類のスイッチを設定する必要があります。

  • MPLS ネットワークへのラベルエッジルーター/スイッチ (コントローラー) または入口ノードです。このスイッチは、パケットをカプセル化します。

  • ラベルスイッチングルーター/スイッチ (LSR) MPLS ネットワーク内の MPLS パケットを転送する1つ以上のスイッチ。

  • 送信ルーター/スイッチは、パケットが MPLS ネットワークから出る前に最後のラベルを削除する最終的な MPLS デバイスです。

サービスプロバイダ (SP) は、バックボーンルーター/スイッチの term プロバイダルーター (P) を使用して、ラベル・スイッチングのみを実行します。SP のお客様向けルーターは、プロバイダエッジルーター (PE) と呼ばれています。各顧客は、PE と通信するために顧客エッジルーター (CE) を必要としています。通常、顧客に接しているルーターは、IP アドレス、L3vpn、L2VPNs/擬似ワイヤ、VPLS を終端してから、パケットを CE に転送することができます。

MPLS ・コントローラー (受信) スイッチとアウト・スイッチの設定

MPLS を構成するには、まず受信/送信ルーターで1つ以上の名前付きパスを作成する必要があります。パスごとに、パスの一部またはすべての通過ルーターを指定することも、空のままにしておくこともできます。Lsp の受信および送信ルーターアドレスの設定と、入口/出口ルーター間の接続の構成を参照してください。

MPLS 向けの LSRs の構成

以下の手順に従って、1つまたは複数の MPLS LSRs を設定します。

  1. 通常の interface コマンドを使用して MPLS パケットを転送および受信するための各スイッチのインターフェイスを MPLS に追加します。たとえば、以下のように記述します。

  2. [Edit プロトコル mpls] の下に同じインターフェイスを追加します。たとえば、以下のように記述します。

  3. 各スイッチ上のインターフェイスを構成して、プロトコルで MPLS ラベルを処理します。たとえば、LDP の場合は以下のようになります。

    これらの設定のデモを見る方法については、https://www.youtube.com/watch?v=xegWBCUJ4tE を参照してください。

MPLS プロトコルにはどのようなものがありますか?

MPLS (MPLS) は、インターネット技術タスクフォース (IETF) で指定されたフレームワークであり、ネットワークを介したトラフィックフローの指定、ルーティング、転送、およびスイッチングを実行できます。さらに、MPLS:

  • さまざまな granularities のトラフィックフロー (異なるハードウェアやマシン間のフロー、さまざまなアプリケーション間のフローなど) を管理するメカニズムを指定します。

  • レイヤー2およびレイヤー3プロトコルには依存しません。

  • IP アドレスを、さまざまなパケット転送およびパケット交換技術で使用される、シンプルな固定長ラベルにマッピングする手段を提供します。

  • リソース予約プロトコル (RSVP)、オープン最短パスなどの既存のルーティングプロトコルへのインターフェイス (最初の OSPF)

  • IP、ATM、フレームリレーレイヤー2プロトコルをサポートします。

  • 次の追加技術を使用:

    • FRR MPLS 高速再ルーティングでは、障害発生時に代替 Lsp を事前にマッピングすることでコンバージェンスを改善します。

    • リンク保護/次ホップバックアップ: すべての可能性のあるリンク障害に対して、バイパス LSP が作成されます。

    • ノード保護/次ホップバックアップ: バイパス LSP は、すべての可能なスイッチ (ノード) 障害に対して作成されます。

    • VPLS MPLS を介してイーサネット multipoint スイッチングサービスを作成し、L2 スイッチの機能をエミュレートします。

    • L3VPN: IP ベースの VPN 顧客は、個々の仮想ルーティングドメインを取得します。

どのようにして他のプロトコルへのインターフェイスを MPLS か?

MPLS で機能するプロトコルには、以下のものがあります。

  • RSVP-TE: リソース予約プロトコルトラフィックエンジニアリングが Lsp 用に帯域幅を予約しています。

  • 上記ラベル分布プロトコルは、MPLS パケットの配信に使用される事実上のプロトコルであり、通常、RSVP TE 内でトンネリングするように構成されます。

  • IGP: 内部ゲートウェイ・プロトコルは、ルーティング・プロトコルです。エッジルーター (PE ルーター) は、外部 (顧客) のプレフィックスを交換するために BGP を実行します。エッジおよびコア (P) ルーターは、IGP (通常は OSPF または IS-IS) を実行して BGP ネクストホップへの最適なパスを検索します。P シリーズと PE ルーターは、LDP を使用して既知の IP プレフィックス (BGP 次ホップを含む) のラベルを交換します。LDP は、ネットワークコア全体でエンドツーエンドの Lsp を間接的に構築しています。

  • BGP: 境界ゲートウェイプロトコル (BGP) では、ポリシーベースのルーティングを実行し、ポート179で TCP をトランスポートプロトコルとして使用して、接続を確立します。Junos OS ルーティングプロトコルソフトウェアには、BGP バージョン4が用意されています。---BGP を構成せずに、MPLS と LDP/RSVP でインターフェイスを設定すると、ラベルとパケットを送信する機能が確立されます。BGP によって、パケットにかかるルートが自動的に決定されます。

  • OSPF と ISIS: これらのプロトコルは、MPLS の PE と CE 間のルーティングに使用されます。オープン最短パスファースト (OSPF) は、大規模なエンタープライズネットワークで最も広く使用されている内部ゲートウェイプロトコル (IGP) であると考えられます。IS-IS、他のリンク状態の動的ルーティングプロトコルは、大規模なサービスプロバイダネットワークにおいてより一般的です。PE と CE の間の SP エッジで顧客に L3VPN を実行すると、プラットフォームで VRF 対応インスタンスとしてサポートされる任意のプロトコルを実行できます。

Cisco MPLS を使用していた方は、何を知る必要がありますか。

Cisco Networks とジュニパーネットワークスでは、さまざまな MPLS 用語を使用しています。

Cisco の問い合わせ:

Juniper 呼び出し:

親和性

管理グループ

autoroute アナウンスメント

TE ショートカット

隣接関係の転送

LSP-宣伝

トンネル

LSP

休憩前

割り付け

アプリケーションウィンドウ

調整間隔

共有リスクリンクグループ

運命共有

受信 MPLS パケットの TTL 処理

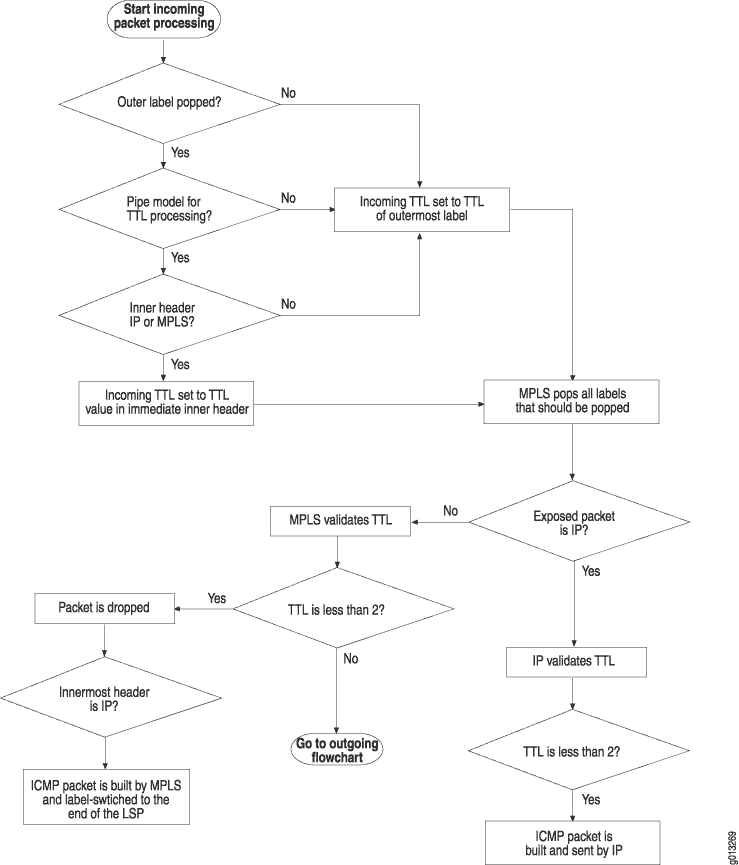

このフローチャートで図 1は、受信 MPLS パケットの TTL 処理について説明します。輸送 LSR または送信の管理では MPLS、1つまたは複数のラベルをポップし、1つ以上のラベルをプッシュできます。パケットの受信 TTL は、設定された TTL 処理トンネルモデルによって決定されます。

以下の条件がすべて満たされると、受信 TTL は、即時内部ヘッダーの TTL 値に設定されます。

  • 外部ラベルは、スワップされるのではなくポップされます。

  • TTL 処理モデルがパイプに設定されています

  • 内部ヘッダーは MPLS または IP

これらの条件のいずれかが満たされていない場合、受信 TTL は一番外側のラベルの TTL 値に設定されます。すべての場合において、それ以上の内部ラベルの TTL 値は無視されます。

IP パケットが公開されると、MPLS によってポップ対象のすべてのラベルがポップされると、MPLS パケットが TTL のチェックを含むその他の処理のために IP に渡されます。TTL 処理のための uniform トンネルモデルが有効になっている場合、MPLS は IP パケットの TTL 値を設定された受信 TTL 値に設定します。つまり、TTL 値は一番外側のラベルから IP パケットにコピーされます。TTL 処理のパイプモデルが有効になっている場合、IP ヘッダー内の TTL 値は変更されません。

IP パケットがラベルポップによって公開されていない場合、MPLS は TTL の検証を実行します。着信 TTL が2未満であれば、パケットはドロップされます。最も内側のパケットが IP の場合、ICMP パケットが構築されて送信されます。TTL が期限切れにならず、パケットを送信する必要がある場合、発信 TTL は送信 MPLS パケットのルールによって決定されます。

図 1: 受信 MPLS パケットの TTL 処理受信 MPLS パケットの TTL 処理

ACX シリーズユニバーサルメトロルーターの MPLS の概要

MPLS (MPLS) は、ルーティングテーブルに依存しないネットワークトラフィックパターンのエンジニアリングメカニズムを提供します。これは、ネットワークパケットに短いラベルを割り当てることによって、これに対応する方法について説明します。MPLS はどのルーティングプロトコルにも依存せず、ユニキャストパケットに使用できます。ACX シリーズルーターでは、以下の MPLS 機能がサポートされています。

  • ラベル交換ルーター (LSR) の構成によって label スイッチングのパケットを処理し、ラベルに基づいてパケットを転送します。

  • IP パケットを MPLS パケット内にカプセル化し、MPLS ドメインに転送される受信ラベルエッジルーター (//) を構成し、MPLS パケットが decapsulated、MPLS パケット内に含まれる IP パケットを転送して送信します。IP 転送テーブルの情報を使用します。MPLS の設定は、LSR の設定と同じです。

  • MPLS ネットワークにさまざまなタイプの可視性を提供する均一モードとパイプ機能の設定統一モードでは、ラベル交換パス (LSP) のすべてのノードが LSP トンネルの外部のノードに対して可視状態になります。デフォルトでは、Uniform mode が設定されています。パイプモードでは、lsp トンネルの外部にあるノードにのみ表示されるようになります。パイプ モードは回線のように動作し、LSP のパスにある各ルーター上の [ ] 階層レベルでグローバル ステートメントを有効にする no-propagate-ttledit protocols mpls 必要があります。このno-propagate-ttlステートメントは、ルーターレベルでの TIME-TO-LIVE (TTL) 伝達を無効にし、すべての RSVP 通知または LDP 通知 lsp に影響を及ぼします。TTL 伝播のグローバル構成のみがサポートされています。

  • パケット転送エンジンを通過する通常のパケットフローによって処理されない IP パケットの例外パケット処理。次の種類の例外パケット処理がサポートされています。

    • ルーターの警告

    • 生存期間 (TTL) 有効期限値

    • 仮想回線接続の検証 (VCCV)

  • LSP ホットスタンバイによるセカンダリパスの構成ホットスタンバイの状態でパスを維持するために、現在のアクティブパス上のダウンストリームルーターが接続の問題を示している場合は、セカンダリパスに迅速に移行できます。

  • すばやい再ルーティングの構成による、ラベル交換パス (LSP) パスの冗長化です。

  • ルーター間で特定のインターフェイスを通過するトラフィックが、このインターフェイスに障害が発生した場合でも、宛先に到達できるように、リンク保護を構成しています。

EX シリーズスイッチの MPLS の概要

ジュニパーネットワークスの EX シリーズイーサネットスイッチ上で Junos OS MPLS を構成することで、ネットワークのトランスポートの効率性を高めることができます。MPLS サービスを使用すると、さまざまなサイトをバックボーンネットワークに接続して、ボイスオーバー IP (VoIP) やその他のビジネスクリティカルな機能などの低遅延アプリケーションのパフォーマンスを高めることができます。

注:

EX シリーズスイッチの MPLS 構成は、MPLS および MPLS ベースの回線クロスコネクト (CCC) をサポートする他のジュニパーネットワークスデバイスの構成と互換性があります。スイッチで使用可能な MPLS 機能は、どのスイッチを使用しているかによって異なります。EX シリーズスイッチのソフトウェア機能の詳細については、機能エクスプローラーを参照してください。

注:

スイッチ上の MPLS 構成では、以下をサポートしていません。

  • Q イン Q トンネリング

このトピックでは、以下を説明します。

MPLS のメリット

従来のパケット転送よりも MPLS には以下のメリットがあります。

  • さまざまなポートに到着するパケットには、異なるラベルを割り当てることができます。

  • 特定のプロバイダエッジ (PE) スイッチに到着するパケットには、別の PE スイッチでネットワークに入力される同じパケットのラベルを割り当てることができます。その結果、受信した PE スイッチに依存する転送の決定を簡単に行うことができます。

  • 場合によっては、パケットが通過するときに、通常の動的ルーティングアルゴリズムによって選択されたルートをたどるのではなく、明示的に選択した特定のルートを追跡することが望ましい場合があります。ネットワークです。MPLS では、ラベルを使用してルートを表すことができるため、明示的なルートの id をパケットに含める必要はありません。

MPLS とトラフィックエンジニアリングのその他のメリット

MPLS は、Junos OS トラフィックエンジニアリングアーキテクチャのパケット転送コンポーネントです。トラフィックエンジニアリングには、以下を実行する機能が用意されています。

  • 既知のボトルネックまたはネットワークの輻輳ポイントを中心としたプライマリパスをルーティングします。

  • 1つまたは複数の障害において、プライマリパスが直面した場合のトラフィックの再ルーティング方法を正確に制御できます。

  • ネットワークの特定のサブセットの使用率が低い一方で、潜在的な代替パスの他のサブセットの活用が不十分な場合に、帯域幅と長距離光ファイバーの利用を効率的に実現します。

  • 運用効率を最大化します。

  • パケットロスの最小化、輻輳時間の延長、スループットの最大化によって、ネットワークのトラフィック指向のパフォーマンス特性を高めます。

  • マルチサービスインターネットをサポートするために必要な、ネットワークの統計的にバインドされたパフォーマンス特性 (損失率、遅延偏差、転送遅延など) を強化します。

QFX シリーズと EX4600 のスイッチでの MPLS 機能のサポート

このトピックでは、QFX シリーズ、EX4600、EX4650 の各スイッチでサポートされている MPLS 機能について説明します。QFX シリーズおよび EX4600 スイッチの MPLS の制限において、このサポートの例外を必ず確認してください。スイッチでサポートされていない文を設定しても、その動作に影響はありません。

注:

EX4600およびEX4650スイッチは、現在のスイッチと同じQFX5100チップセットを使用しています。これが、EX シリーズスイッチが他のスイッチと一緒にQFX シリーズされている理由です。その他の EX シリーズスイッチも MPLS をサポートしていますが、異なる機能セットを使用しています。

サポートされる機能

このセクションの表は、QFX シリーズ、EX4600、EX4650 スイッチ、およびそれらが導入された Junos OS リリースでサポートされる MPLS 機能をリストしています。表 1 QFX10000 スイッチの機能を示します。表 2は、QFX3500、QFX5100、QFX5120、QFX5110、QFX5200、qfx5210-64c スイッチの機能を示しています。表 3 EX4600 および EX4650 スイッチの機能を示します。

表 1: QFX10000 MPLS 機能

機能

QFX10002

QFX10008

QFX10016

MPLS プロバイダエッジ (PE) スイッチまたはプロバイダスイッチとして QFX10000 スタンドアロンスイッチ

15.1X53-D10

15.1X53-D30

15.1X53-D60

ラベルエッジルーター (/コントローラー)

15.1X53-D10

15.1X53-D30

15.1X53-D60

ラベルスイッチングルーター (LSR)

15.1X53-D10

15.1X53-D30

15.1X53-D60

BGP MPLS イーサネット VPN (EVPN)

17.4R1

17.4R1

17.4R1

BGP ルートリフレクタ

15.1X53-D10

15.1X53-D30

15.1X53-D60

自動帯域幅とダイナミックラベルスイッチパス (LSP) 数のサイズ設定

15.1X53-D60

15.1X53-D60, 17.2R1

15.1X53-D60, 17.2R1

BGP のラベル付きユニキャスト

15.1X53-D10

15.1X53-D30

15.1X53-D60

リンク状態分散の BGP

17.1R1

17.1R1

17.1R1

キャリアオブキャリアとプロバイダ間 レイヤー3 VPN

17.1R1

17.1R1

17.1R1

エントロピーラベル

17.2R1

17.2R1

17.2R1

Ethernet-over-MPLS (L2 回線)

15.1X53-D60

15.1X53-D60

15.1X53-D60

高速再ルーティング、1対1のローカル保護、および多対1のローカル保護

15.1X53-D10

15.1X53-D30

15.1X53-D60

Detours とセカンダリ LSP を使用した高速再ルーティング

15.1X53-D10

15.1X53-D30

15.1X53-D60

柔軟なイーサネットサービス

17.3R1

17.3R1

17.3R1

ファイアウォール フィルター

15.1X53-D30

15.1X53-D30

15.1X53-D60

OSPF の RSVP グレースフルリスタート

15.1X53-D10

15.1X53-D30

15.1X53-D60

IP over MPLS Lsp (静的リンクと動的接続の両方)

15.1X53-D10

15.1X53-D30

15.1X53-D60

IPv4 ネットワーク上での IPv6 トンネリング (6PE)

15.1X53-D10

15.1X53-D30

15.1X53-D60

RSVP over LDP トンネリング

15.1X53-D10

15.1X53-D30

15.1X53-D60

集合インターフェイスでの L2 サーキット

17.3R1

17.3R1

17.3R1

IPv4 と IPv6 の両方の L3vpn

15.1X53-D10

15.1X53-D30

15.1X53-D60

統合されたブリッジおよびルーティング (IRB) インターフェイスを介した MPLS

15.1X53-D10

15.1X53-D30

15.1X53-D60

UDP 経由での MPLS

18.3R1

18.3R1

18.3R1

RSVP の MTU シグナリング

15.1X53-D10

15.1X53-D30

15.1X53-D60

Ping、traceroute、双方向の転送検知 (BFD) を含む運用、管理、保守 (OAM)

15.1X53-D10

15.1X53-D30

15.1X53-D60

OSPF TE

15.1X53-D10

15.1X53-D30

15.1X53-D60

OSPFv2 IGP (内部ゲートウェイプロトコル)

15.1X53-D10

15.1X53-D30

15.1X53-D60

RSVP 用パスの計算要素プロトコル-TE

16.3R1

16.3R1

16.3R1

疑似ワイヤオーバーイーサネットインターフェイス (コア向けインターフェイス)

15.1 x53-D60 (ネットワークツーネットワーク (NNI) インターフェイスのみ対応)

15.1 x53-D60 (NNI インターフェイスでのみ対応)

15.1 x53-D60 (NNI インターフェイスでのみ対応)

帯域幅の割り当てとトラフィックエンジニアリングを含む RSVP サポート

15.1X53-D10

15.1X53-D30

15.1X53-D60

RSVP 高速再ルーティング (FRR) (リンク保護、ノードリンク保護、detours を使用した高速再ルーティング、セカンダリ LSP を含む)

15.1X53-D10

15.1X53-D30

15.1X53-D60

SNMP MIB のサポート

15.1X53-D10

15.1X54-D30

15.1X53-D60

静的および動的な Lsp

15.1X53-D10

15.1X53-D30

15.1X53-D60

トラフィックエンジニアリング拡張 (OSPF TE、IS-IS-TE)

15.1X53-D10

15.1X53-D30

15.1X53-D60

トラフィックエンジニアリング (TE)

帯域幅の自動割り当てと RSVP の帯域幅

入口 LSP の分割とマージを使用した動的な帯域幅管理

15.1X53-D10

15.1X53-D30

15.1X53-D60

仮想ルーティングおよび転送 (VRF) ラベルのサポート

15.1X53-D10

15.1X53-D30

15.1X53-D60

表 2: QFX3500, QFX5100, QFX5110, QFX5120, QFX5200, QFX5210-64C MPLS 機能

機能

QFX3500

QFX5100

QFX5110

QFX5120

QFX5200

QFX5210

プロバイダエッジ (PE) スイッチまたはプロバイダスイッチとして MPLS QFX シリーズスタンドアロンスイッチ

12.2X50-D10

13.2X51-D15

VC/.VCF (14.1 X53-D30)

15.1X53-D210

18.3R1

15.1X53-D30

18.1R1

ラベルエッジルーター (/コントローラー)

12.2X50-D10

13.2X51-D15

VC/.VCF (14.1 X53-D30)

15.1X53-D210

18.3R1

15.1X53-D30

18.1R1

ラベルスイッチングルーター (LSR)

12.2X50-D10

13.2X51-D15

VC/.VCF (14.1 X53-D30)

15.1X53-D210

18.3R1

15.1X53-D30

18.1R1

Lsp における自動帯域幅割り当て

対応していない

13.2X51-D15

VC/.VCF (14.1 X53-D30)

15.1X53-D210

18.3R1

15.1X53-D30

18.1R1

BGP のラベル付きユニキャスト

12.2X50-D10

13.2X51-D15

VC/.VCF (14.1 X53-D30)

15.1X53-D210

18.3R1

15.1X53-D30

18.1R1

リンク状態分散の BGP

対応していない

17.1R1

17.1R1

18.3R1

17.1R1

18.1R1

BGP ルートリフレクタ

15.1X53-D10

15.1X53-D30

15.1X53-D210

18.3R1

15.1X53-D30

18.1R1

キャリアツーキャリアおよびインタープロバイダ BGP レイヤー 3 Vpn

14.1X53-D15

14.1X53-D15

VC/.VCF (14.1 X53-D30)

15.1X53-D210

18.3R1

15.1X53-D30

18.1R1

MPLS トラフィックのサービスクラス (CoS または QoS)

12.3X50-D10

13.2X51-D15

VC/.VCF (14.1 X53-D30)

15.1X53-D210

18.3R1

15.1X53-D30

18.1R1

ダイナミックラベル-スイッチパス (LSP) 数のサイズ変更: TE + +

対応していない

17.2R1

VC/.VCF 17.2 R1

17.2R1

VC/.VCF 17.2 R1

18.3R1

17.2R1

18.1R1

LSRs での等価コストマルチパス (ECMP):

  • 入れ換える

  • PHP

  • L3VPN

  • L2 サーキット

対応していない

14.1 x53-D35 (ラベルスタックでのみサポートされています。フローラベル、エントロピーラベル、または ECMP ラベルではサポートされていません。

15.1 x53-D210 (ラベルスタックでのみサポートされます。フローラベル、エントロピーラベル、または ECMP ラベルではサポートされていません。

18.3 r1 (ラベルスタックでのみサポートされています。フローラベル、エントロピーラベル、または ECMP ラベルではサポートされていません。

15.1X53-D30

18.1R1

エントロピーラベル

対応していない

対応していない

対応していない

対応していない

対応していない

対応していない

Ethernet-over-MPLS ( L2 回線)

14.1X53-D10

14.1X53-D10

VC/.VCF (14.1 X53-D30)

15.1X53-D210

18.3R1

15.1X53-D30

18.1R1

高速再ルーティング (FRR)、1対1のローカル保護と多対1のローカル保護

14.1X53-D10

14.1X53-D10

15.1X53-D210

18.3R1

15.1X53-D30

18.1R1

FRR detours とセカンダリ LSP の使用

対応していない

対応していない

対応していない

対応していない

対応していない

対応していない

ファイアウォール フィルター

12.3X50-D10

13.2X51-D15

VC/.VCF (14.1 X53-D30)

15.1X53-D210

18.3R1

15.1X53-D30

18.1R1

疑似ワイヤ (FAT) フローラベルのフロー認識型のトランスポート

対応していない

対応していない

対応していない

対応していない

対応していない

対応していない

OSPF の RSVP グレースフルリスタート

12.2X50-D10

13.2X51-D15

VC/.VCF (14.1 X53-D30)

15.1X53-D210

18.3R1

15.1X53-D30

18.1R1

トラフィックエンジニアリング拡張 (OSPF TE、IS-IS-TE)

12.2X50-D10

13.2X51-D15

VC/.VCF (14.1 X53-D30)

15.1X53-D210

18.3R1

15.1X53-D30

18.1R1

IP over MPLS Lsp (静的リンクと動的接続の両方)

12.2X50-D10

13.2X51-D15

VC/.VCF (14.1 X53-D30)

15.1X53-D210

18.3R1

15.1X53-D30

18.1R1

MPLS IPv4 ネットワーク経由の IPv6 トンネリング (6PE)

12.3X50-D10

13.2X51-D15

VC/.VCF (14.1 X53-D30)

15.1X53-D210

18.3R1

15.1X53-D30

18.1R1

MPLS のコアネットワークでの IPv6

対応していない

対応していない

対応していない

対応していない

対応していない

対応していない

RSVP over LDP トンネリング

12.2X50-D10

13.2X51-D15

VC/.VCF (14.1 X53-D30)

15.1X53-D210

18.3R1

15.1X53-D30

18.1R1

IPv4 と IPv6 の両方に対応するレイヤー 3 Vpn

12.3X50-D10

13.2X51-D15

VC/.VCF (14.1 X53-D30)

15.1X53-D210

18.3R1

15.1X53-D30

18.1R1

ループフリーの代替 (LFA)

対応していない

13.2X51-D15

VC/.VCF (14.1 X53-D30)

15.1X53-D210

18.3R1

18.1R1

18.1R1

統合されたブリッジおよびルーティング (IRB) インターフェイスを介した MPLS

対応していない

14.1X53-D40

18.1R1

18.3R1

18.1R1

18.1R1

RSVP の MTU シグナリング

12.3X50-D10

13.2X51-D15

VC/.VCF (14.1 X53-D30)

15.1X53-D210

18.3R1

15.1X53-D30

18.1R1

MPLS ping、traceroute、BFD を含む、運用、管理、保守 (OAM)

12.3X50-D10

13.2X51-D15

VC/.VCF (14.1 X53-D30)

15.1X53-D210

18.3R1

15.1X53-D30

18.1R1

OSPF TE

12.3X50-D10

13.2X51-D15

15.1X53-D210

18.3R1

15.1X53-D30

18.1R1

内部ゲートウェイ・プロトコルとしての OSPFv2

12.2X50-D10

13.2X51-D15

VC/.VCF (14.1 X53-D30)

15.1X53-D210

18.3R1

15.1X53-D30

18.1R1

RSVP 用パスの計算要素プロトコル-TE

対応していない

17.4R1

17.4R1

18.3R1

17.4R1

18.1R1

疑似ワイヤオーバーイーサネットインターフェイス (コア向けインターフェイス)

14.1X53-D10

14.1X53-D15

VC/.VCF (14.1 X53-D30)

15.1X53-D210

18.3R1

15.1X53-D30

18.1R1

RSVP 自動帯域幅

12.2X50-D10

13.2X51-D15

VC/.VCF (14.1 X53-D30)

15.1X53-D210

18.3R1

15.1X53-D30

18.1R1

RSVP 高速再ルーティング (FRR) (リンク保護、ノードリンク保護、detours を使用した高速再ルーティング、セカンダリ LSP を含む)

14.1X53-D15

14.1X53-D15

15.1X53-D210

18.3R1

15.1X53-D30

18.1R1

RSVP TE 拡張機能 (IS-IS と OSPF)

12.2X50-D10

13.2X51-D15

VC/.VCF (14.1 X53-D30)

15.1X53-D210

18.3R1

15.1X53-D30

18.1R1

SNMP MIB のサポート

12.2X50-D10

13.2X51-D15

VC/.VCF (14.1 X53-D30)

15.1X53-D210

18.3R1

15.1X53-D30

18.1R1

静的および動的な Lsp

12.2X50-D10

13.2X51-D10

VC/.VCF (14.1 X53-D30)

15.1X53-D210

18.3R1

15.1X53-D30

18.1R1

LSP へのTE制御)による帯域幅の自動割り当て

13.1X51-D10

13.1X51-D10

VC/.VCF (13.2 X51-D10)

15.1X53-D210

18.3R1

15.1X53-D30

18.1R1

仮想ルーティングおよび転送 (VRF) ラベルのサポート

12.2X50-D10

13.2X51-D15

VC/.VCF (14.1 X53-D30)

15.1X53-D210

18.3R1

15.1X53-D30

18.1R1

レイヤー 3 VPN の IRB インターフェイスでの VRF サポート

対応していない

17.3R1

17.3R1

18.3R1

17.3R1

18.1R1

表 3: EX4600 と EX4650 の MPLS 機能

機能

EX4600

EX4650

MPLS プロバイダエッジ (PE) スイッチまたはプロバイダスイッチとしての EX4600 および EX4650 スタンドアロンスイッチ

14.1X53-D15

18.3R1

ラベルエッジルーター (/コントローラー)

14.1X53-D15

18.3R1

ラベルスイッチングルーター (LSR)

14.1X53-D15

18.3R1

Lsp における自動帯域幅割り当て

対応していない

18.3R1

BGP のラベル付きユニキャスト

14.1X53-D15

18.3R1

リンク状態分散の BGP

対応していない

18.3R1

BGP ルートリフレクタ

14.1X53-D15

18.3R1

キャリアツーキャリアおよびインタープロバイダ BGP レイヤー 3 Vpn

14.1X53-D15

18.3R1

MPLS トラフィックのサービスクラス (CoS または QoS)

14.1X53-D15

18.3R1

ダイナミックラベル-スイッチパス (LSP) 数のサイズ変更: TE + +

対応していない

18.3R1

LSRs での等価コストマルチパス (ECMP):

  • 入れ換える

  • PHP

  • L3VPN

  • L2 サーキット

対応していない

18.3R1 (ラベル スタックでのみサポートされます。フローラベル、エントロピーラベル、または ECMP ラベルではサポートされていません。

エントロピーラベル

対応していない

対応していない

Ethernet-over-MPLS ( L2 回線)

14.1X53-D15

18.3R1

高速再ルーティング (FRR)、1対1のローカル保護と多対1のローカル保護

14.1X53-D15

18.3R1

FRR detours とセカンダリ LSP の使用

対応していない

対応していない

ファイアウォール フィルター

14.1X53-D15

18.3R1

疑似ワイヤ (FAT) フローラベルのフロー認識型のトランスポート

対応していない

対応していない

OSPF の RSVP グレースフルリスタート

13.2X51-D25

18.3R1

トラフィックエンジニアリング拡張 (OSPF TE、IS-IS-TE)

14.1X53-D15

18.3R1

IP over MPLS Lsp (静的リンクと動的接続の両方)

14.1X53-D15

18.3R1

MPLS IPv4 ネットワーク経由の IPv6 トンネリング (6PE)

14.1X53-D15

18.3R1

MPLS のコアネットワークでの IPv6

対応していない

対応していない

RSVP over LDP トンネリング

14.1X53-D15

18.3R1

IPv4 と IPv6 の両方に対応するレイヤー 3 Vpn

14.1X53-D15

18.3R1

ループフリーの代替 (LFA)

対応していない

対応していない

統合されたブリッジおよびルーティング (IRB) インターフェイスを介した MPLS

対応していない

18.3R1

RSVP の MTU シグナリング

14.1X53-D15

18.3R1

MPLS ping、traceroute、BFD を含む、運用、管理、保守 (OAM)

14.1X53-D15

18.3R1

OSPF TE

14.1X53-D15

18.3R1

内部ゲートウェイ・プロトコルとしての OSPFv2

13.2X51-D25

18.3R1

RSVP 用パスの計算要素プロトコル-TE

対応していない

18.3R1

疑似ワイヤオーバーイーサネットインターフェイス (コア向けインターフェイス)

14.1X53-D15

18.3R1

RSVP 自動帯域幅

14.1X53-D15

18.3R1

RSVP 高速再ルーティング (FRR) (リンク保護、ノードリンク保護、detours を使用した高速再ルーティング、セカンダリ LSP を含む)

14.1X53-D15

18.3R1

RSVP TE 拡張機能 (IS-IS と OSPF)

14.1X53-D15

18.3R1

SNMP MIB のサポート

14.1X53-D15

18.3R1

静的および動的な Lsp

14.1X53-D15

18.3R1

Lsp でのトラフィックエンジニアリング (TE) の自動帯域幅割り当て

14.1X53-D15

18.3R1

仮想ルーティングおよび転送 (VRF) ラベルのサポート

14.1X53-D15

18.3R1

レイヤー 3 VPN の IRB インターフェイスでの VRF サポート

対応していない

18.3R1

QFX シリーズおよび EX4600 スイッチの MPLS の制限

MPLS はルーター上で完全に実装されたプロトコルですが、スイッチは MPLS 機能のサブセットをサポートします。各スイッチの制限は個別のセクションに記載されていますが、制限の多くは複数のスイッチに適用される重複であることを示しています。

QFX10000 スイッチの MPLS の制限

  • 出力プロバイダエッジ (PE) スイッチとして導入されたスイッチ上で MPLS ファイアウォールフィルターを設定しても、効果はありません。

  • 階層レベルrevert-timerでステートメントを設定しても効果はありません。 [edit protocols mpls]

  • これらの LDP 機能は、QFX10000 スイッチではサポートされていません。

    • LDP マルチポイント

    • LDP リンク保護

    • LDP 双方向フォワーディング検知 (BFD)

    • LDP 運用管理および管理 (OAM)

    • LDP マルチキャストのみの高速再ルーティング (MoFRR)

  • UNI 上での擬似ワイヤオーバーイーサネットインターフェイスはサポートされていません。

  • MPLS オーバー UDP トンネルは、以下ではサポートされていません。

    • MPLS TTL の伝達

    • トンネル開始ポイントでの IP フラグメント化

    • CoS 書き換えルールと RSVP LSP ラベルの優先度伝達 (受信トンネルのみ)

    • 標準 IPv6

    • マルチキャストトラフィック

    • トンネル開始およびエンドポイントでのファイアウォールフィルター

    • トンネルエンドポイントの CoS

    注:

    MPLS オーバー UDP トンネルが作成されるのは、宛先ルートに対応する RSVP TE、LDP、または BGP LU トンネルが利用できない場合のみです。

EX4600、EX4650、QFX5100、QFX5110、QFX5120、QFX5200、QFX5210-64C スイッチに関する制限事項を MPLS

  • MPLS のサポートは、さまざまなスイッチによって異なります。EX4600 スイッチは基本的な MPLS 機能のみをサポートしますが、QFX5100、QFX5110、QFX5120、QFX5200、および QFX5210-64C スイッチは、より高度な機能をサポートしています。詳細については、QFX シリーズおよび EX4600 スイッチの MPLS 機能サポートを参照してください。

  • QFX5100 スイッチでは、TCAM ルールを使用して、MPLS コアでの統合ブリッジおよびルーティング (IRB) インターフェイスの構成がスイッチに実装されています。これはスイッチのチップ制限の結果であり、TCAM の制限された容量にしか対応できません。IRB には、TCAM で1K の容量が割り当てられています。複数の IRBs が存在する場合は、スイッチに使用可能な TCAM 空間が十分にあることを確認します。TCAM スペースを確認するには、 Tcam フィルタースペースの割り当てと検証を Junos OS 12.2 x50-D20 以降を参照してください。

  • (QFX5100、QFX5110、QFX5120、QFX5200、QFX5210-64C、EX4600)CE 接続されたインターフェイスで VLAN ブリッジカプセル化が有効になっている場合、柔軟なイーサネットサービスと VLAN CCC encapsulations の両方が同じ論理インタフェース上に構成されていると、スイッチはパケットを破棄します。構成できるのは1つだけであり、両方であるとは限りません。たとえば、以下のように記述します。

    set interfaces xe-0/0/18 encapsulation flexible-ethernet-services、またset interfaces xe-0/0/18 encapsulation vlan-cccは.

  • 集約型イーサネット (AE) インターフェイス上のレイヤー2サーキットは、QFX5100、QFX5110、QFX5120、QFX5200、QFX5210-64C スイッチではサポートされていません。

  • レイヤー2サーキットローカルスイッチングは、EX4600、EX4650、QFX5100 の各スイッチではサポートされていません。

  • QFX5100、QFX5110、QFX5120、QFX5200、QFX5210-64C の各スイッチは、さまざまなルーティングインスタンスに設定されているループバックフィルターの VRF 一致に依存していません。ルーティングインスタンスごとのループバックフィルター (lo 0.100、lo 0.103、lo 0.105) は、サポートされていないため、予期しない現象が発生する可能性があります。ループバックフィルター (lo 0.0) は、マスタールーティングインスタンスにのみ適用することをお勧めします。

  • EX4600 および EX4650 スイッチでは、同一 IP アドレスの accept および deny 条件の両方を持つループバックフィルターが設定されており、RSVP パケットの IP アドレスが発信元 IP または宛先 IP のいずれかにある場合、その RSVP パケットは、同意する条件がある場合でも削除されます。重要度が拒否よりも高くなります。設計によると、スイッチが IP オプションを使用して RSVP パケットを受信すると、パケットは CPU にコピーされ、その後、元のパケットが破棄されます。RSVP パケットはドロップとしてマークされるため、accept 条件によってこれらのパケットが処理されず、deny の条件によってパケットが破棄されます。

  • リンク保護された高速再ルーティングレイヤー2回路では、トラフィックコンバージェンスの遅延が 200 ~ 300 ミリ秒になっている場合があります。

  • QFX シリーズスイッチまたは BGP ラベル付きルートにルートリフレクタとlabeled-unicastして導入[edit protocols bgp family inet]された EX4600 スイッチ上の、ユニキャストアドレスファミリーの BGP という名前のステートメントを設定した場合、ルートリフレクタでパスを選択します。、1つの最適なパスが提供されます。これにより、BGP マルチパス informaton が失われることになります。

  • 標準インターフェイスで高速再ルート (FRR) がサポートされinclude-allinclude-anyいますが、frr のオプションはサポートされていません。迅速なルート変更の概要を参照してください。

  • FRR は、IRB インターフェイスを介した MPLS ではサポートされていません。

  • MPLS CCC(回線クロス接続)はサポートされていません。回線ベースの PseudoWire のみサポートされています。

  • L2 回線のユーザーツーネットワークインターフェイス (UNI) ポートにリンクアグリゲーショングループ (lag) を設定することはサポートされていません。

  • コントロールプレーンでは、RSVP および探索での MTU シグナリングがサポートされています。ただし、これをデータプレーンに適用することはできません。

  • L2 回線ベースの擬似ワイヤでは、複数の同等コストの RSVP Lsp を使用して L2 サーキットの近隣ノードに到達した場合、1つの LSP が転送にランダムに使用されます。この機能を使用して、特定の L2 サーキットのトラフィック用に Lsp を指定し、MPLS コアでトラフィックをロード共有することができます。

  • 出力プロバイダエッジ (PE) スイッチとして導入されたスイッチ上で MPLS ファイアウォールフィルターを設定しても、効果はありません。

  • ファイアウォールフィルターとポリサー family mplsは、MPLS ネットワークの純粋なラベルスイッチングルーター (lsrs) として機能する QFX5100 スイッチでのみサポートされています。純粋なLSRは、受信ラベルの命令のみにパスを切り替えるトランジット ルーターです。ファイアウォールフィルターとポリサー family mplsは、QFX5100 入口および出口プロバイダエッジ (PE) スイッチではサポートされていません。これには、penultimate ホップ・ポップ (PHP) を実行するスイッチが含まれています。

  • 階層レベルrevert-timerでステートメントを設定しても効果はありません。 [edit protocols mpls]

  • EX4600、EX4650、QFX5100、QFX5110、QFX5120、QFX5200、QFX5210-64C スイッチのハードウェアの限界は以下のとおりです。

    • ラベルスワップが行われていなければ、MPLS エッジスイッチで最大3個のラベルをプッシュすることがサポートされています。

    • ラベルスワップが実行された場合、MPLS エッジスイッチで最大2個のラベルをプッシュすることができます。

    • Pop レートは、最大2つのラベルでサポートされています。

    • グローバルラベルスペースはサポートされていますが、インターフェイス固有のラベル領域はサポートされていません。

    • BOS ノードの MPLS ECMP 数 = 1 は、1つのラベルではサポートされていません。

    • Broadcom チップを使用した QFX シリーズスイッチは、S ビット (S-0 および S-1) が異なる同じラベルに対して、個別のホップをサポートしていません。これには、QFX3500、QFX3600、EX4600、QFX5100、QFX5200 スイッチが含まれます。

    • EX4600、EX4650、QFX5100、QFX5110、QFX5120、QFX5200、QFX5210のスイッチでは、MPLS MTUコマンドが予期しない動作を引き起こす可能性があります。これは、このプラットフォームのSDKチップセットの制限が原因です。

  • これらの LDP 機能は、EX4600、EX4650、QFX5100、QFX5110、QFX5120、QFX5200、QFX5210-64C スイッチではサポートされていません。

    • LDP マルチポイント

    • LDP リンク保護

    • LDP 双方向フォワーディング検知 (BFD)

    • LDP 運用管理および管理 (OAM)

    • LDP マルチキャストのみの高速再ルーティング (MoFRR)

  • 同一の物理インターフェイス上にユニットとユニットを設定する場合 family mplsencapsulation vlan-bridge 、EX4600、EX4650、QFX5100、QFX5110、またはQFX5120。

QFX5100 バーチャルシャーシおよびバーチャルシャーシファブリックスイッチの MPLS の制限

以下の MPLS 機能は QFX5100 VC および QFX5100 の .VCF スイッチでサポートされていません。

  • ネクストホップ LSP

  • BFD (BFD を含む) トリガーされた FRR

  • L2 VPN (BGP をベースにした場合) ( RFC 6624を参照)

  • VPLS

  • 拡張 VLAN CCC

  • イーサネット OAM を使用した疑似回線保護

  • 擬似線のローカルスイッチング

  • VCCV をベースとした擬似回線障害検出

  • Broadcom チップセットを搭載した QFX シリーズスイッチは、S ビット (S-0 および S-1) が異なる同じラベルに対して、個別のホップをサポートしていません。これには、QFX3500、QFX3600、EX4600、QFX5100、QFX5200 スイッチが含まれます。

QFX3500 スイッチの MPLS の制限

  • QFX シリーズスイッチまたは BGP ラベル付きルートにルートリフレクタとlabeled-unicastして導入[edit protocols bgp family inet]された EX4600 スイッチ上の、ユニキャストアドレスファミリーの BGP という名前のステートメントを設定した場合、ルートリフレクタでパスを選択します。、1つの最適なパスが提供されます。これにより、BGP マルチパス情報が失われます。

  • 高速再ルーティングはサポートされinclude-allinclude-anyいますが、高速再ルートのオプションはサポートされていません。詳細については、高速再ルーティングの概要を参照してください。

  • MPLS CCC(回線クロス接続)はサポートされていません。回線ベースの PseudoWire のみサポートされています。

  • コントロールプレーンでは、RSVP および探索での MTU シグナリングがサポートされています。ただし、これをデータプレーンに適用することはできません。

  • レイヤー 2 (L2) 回線ベースの擬似線を使用すると、複数の同等のコストの RSVP ラベルスイッチパス (Lsp) を使用して L2 サーキットの近隣ノードに到達できる場合、1つの LSP が転送にランダムに使用されます。この機能を使用して、特定の L2 サーキットのトラフィック用に Lsp を指定し、MPLS コアでトラフィックをロード共有することができます。

  • 出力プロバイダエッジ (PE) スイッチとして導入されたスイッチ上で MPLS ファイアウォールフィルターを設定しても、効果はありません。

  • 階層レベルrevert-timerでステートメントを設定しても効果はありません。 [edit protocols mpls]
