CCC、TCC、Ethernet over MPLS 設定

TCC およびレイヤー2.5 スイッチングの概要

直線移動クロスコネクト (TCC) を使用すると、さまざまなレイヤー2プロトコルまたは回線間でトラフィックを転送できます。これは、その直前の CCC と同様です。ただし、CCC には、ルーターの両側に同じレイヤー 2 encapsulations (ポイントツーポイントプロトコル [PPP]、フレームリレーツーフレームリレーなど) が必要です。 TCC では、さまざまなタイプのレイヤー2プロトコルを相互接続することができます。TCC を使用すると、PPP から ATM へ、イーサネットツーフレームリレー間の結合などの組み合わせが可能になります。また、TCC を使用して、レイヤー 2.5 Vpn とレイヤー2.5 サーキットを作成することもできます。

tCC インターフェイスとして ジュニパーネットワークス ルーター、ルーター B を使用して、ルーター A とルーター C 間で全二重レイヤー 2.5 トランスラル クロスコネクトを設定できるサンプル トポロジ( )を検討してください。 図 1このトポロジでは、ルーター B はルーター A から受信したフレームから PPP カプセル化データをすべて取り除き、ATM カプセル化データを追加してから、フレームをルーター C に送信します。すべてのレイヤー2ネゴシエーションは、相互接続しているルーター (ルーター B) で終了します。

図 1: サンプル翻訳クロスコネクトトポロジーサンプル翻訳クロスコネクトトポロジー

TCC の機能は標準レイヤー2スイッチングとは異なります。TCC は、レイヤー2ヘッダーのみを交換します。ヘッダーチェックサム、生存期間 (TTL) デクリメント、プロトコル処理など、その他の処理は実行されません。現在、TCC は IPv4、ISO、および MPLS でサポートされています。

イーサネット TCC は、IPv4 トラフィックのみを伝送するインターフェイスでサポートされています。8ポート、12ポート、48ポートファストイーサネット PICs では、TCC と拡張 VLAN CCC はサポートされていません。4ポートギガビットイーサネット PICs では、拡張型 VLAN CCC と拡張 VLAN TCC はサポートされていません。

VLAN TCC のカプセル化の構成

VLAN TCC カプセル化により、転送パスのどちら側にも異なるメディアを持たせることができます。VLAN TCC カプセル化は TPID 0x8100 のみをサポートしています。論理および物理インターフェース階層レベルで構成ステートメントを指定する必要があります。

リリース リリース Junos OSから20.1R1イーサネット インターフェイスは、VLAN トランスラル クロスコネクト(TCC)カプセル化をサポートしています。VLAN TCC カプセル化を設定するには、VLAN TCC カプセル化がサポートされているハードウェアを使用するアグリゲート イーサネットのメンバー リンクが必要です。

注:

MXシリーズ ルーターでは、VLAN TCCカプセル化がサポートされているハードウェアのアグリゲート インターフェイスのメンバー リンクに対して、外部コミット チェックを実行できません。

VLAN TCC のカプセル化を構成するencapsulationには、以下vlan-tccのステートメントを含め、オプションを指定します。

このステートメントは、以下の階層レベルで含めることができます。

  • [edit interfaces interface-name unit logical-unit-number ]

  • [edit logical-systems logical-system-name interfaces interface-name unit logical-unit-number]

さらに、 proxy and remoteステートメントを含めることで、論理インタフェースを構成します。

これらのステートメントを以下の階層レベルで含めることができます。

  • [edit interfaces interface-name unit logical-unit-number family tcc]

  • [edit logical-systems logical-system-name interfaces interface-name unit logical-unit-number family tcc]

プロキシアドレスは、TCC ルーターがプロキシーとして動作している非イーサネット TCC 近隣の IP アドレスです。

リモートアドレスは、リモートルーターの IP または MAC アドレスです。このremote文は、TCC スイッチングルーターからイーサネットの近隣ノードへの ARP 機能を提供します。MAC アドレスは、イーサネットの近隣ノードの物理レイヤー2アドレスです。

論理インタフェースに VLAN TCC カプセル化が設定されている場合は、物理インタフェース上で柔軟なイーサネットサービスも指定する必要があります。柔軟なイーサネットサービスを指定するencapsulationには、 [edit interfaces interface-name]階層レベルで明細書flexible-ethernet-servicesを追加し、オプションを指定します。

拡張 VLAN TCC カプセル化により、TPIDs 0x8100 および0x9901 がサポートされます。拡張 VLAN TCC が物理インターフェイスレベルで指定されています。構成されている場合、そのインターフェイス上のすべてのユニットは VLAN TCC カプセル化を使用する必要があり、論理インターフェイスでは明示的な設定は必要ありません。

1ポートギガビットイーサネット、2ポートギガビットイーサネット、および VLAN タグ機能を有効にした4ポート Fast イーサネット PICs は、VLAN TCC カプセル化を使用できます。物理インターフェイスでのカプセル化を構成するにはencapsulation[edit interfaces interface-name]階層レベルにステートメントを追加しextended-vlan-tcc 、オプションを指定します。

VLAN TCC のカプセル化では、1 ~ 1024 のすべての VLAN Id が有効です。VLAN ID 0 は、フレームの優先度をタグ付けするために予約されています。

拡張型 VLAN TCC は、4ポートギガビットイーサネット PICs ではサポートされていません。

TCCインターフェイス スイッチングの設定

全二重レイヤー2.5 変換を2つのルーター (A と C) 間で相互接続するには、TCC のインターフェイスとしてルーター B (ルーター a) ジュニパーネットワークスを構成します。イーサネット TCC カプセル化により、IP トラフィックを相互接続するためのイーサネットワイドエリア回線が提供されます。ルーター A からルーター B への回線が PPP であり、ルーター B からルーター C 回線が標準の TPID 値を持つパケットを受信するトポロジを 図 2 考慮します。

図 2: レイヤー2.5 の直線移動クロスコネクトのサンプルトポロジ レイヤー2.5 の直線移動クロスコネクトのサンプルトポロジ

ルーター A からルーター C へのトラフィックフローがある場合、Junos OS は受信パケットから PPP カプセル化データをすべて取り除き、パケットを転送する前に、イーサネットカプセル化データを追加します。ルーター C からルーター A へのトラフィックが流れる場合、Junos OS は受信パケットからすべてのイーサネットカプセル化データを取り除き、パケットを転送する前に PPP カプセル化データを追加します。

直線移動クロスコネクトインターフェイスとしてルーターを構成するには、次のようにします。

  1. 設定モードでは、[edit] 階層レベルで、まずルーター A に接続されたインターフェイスを設定します。
  2. ナインターフェイスの説明を指定します。たとえば、このインターフェイスに接続されているルーター A のインターフェイス名を指定できます。
  3. カプセル化を指定します。ルーター A からルーター B への回路が PPP である場合ppp-tccは、カプセル化として指定します。ルーター B サーキットへのルーター A がフレームリレーの場合はframe-relay-tcc、を指定します。
  4. 設定モードでは、[edit] 階層レベルで、まずルーター C に接続されているインターフェイスを設定します。
  5. ナこのインターフェイスの説明を指定します。たとえば、このインターフェイスに接続されているルーター C 上のインターフェイス名を指定することができます。
  6. カプセル化を指定します。ルーター B からルーター C への回線がイーサネットであるethernet-tcc場合は、カプセル化として指定します。ルーター B からルーター C への回線が ATM であるatm-tcc-vc-mux場合は、を指定します。
  7. ステートメントを使用してTCCルーターのイーサネットベースのネイバーにARP(アドレス解決プロトコル)を提供する場合は、リモート ルーターのIPアドレスまたはMAC アドレスを指定 remote します。[edit interfaces interface-name unit unit-number family tcc] 階層レベルでステートメントを指定する必要があります。IP アドレスではなく、リモートルーターの MAC アドレスを指定できます。MAC アドレスは、イーサネットの近隣ノードの物理レイヤー2アドレスです。
  8. TCC ルーターがプロキシとして動作している非イーサネット TCC 近隣の IP アドレスを、 proxyステートメントを使用して指定します。[edit interfaces interface-name unit unit-number family tcc] 階層レベルでステートメントを指定する必要があります。

TCC 接続を検証するには、 show connections TCC ルーター上でコマンドを使用します。

CCC の概要

サーキットクロスコネクト (CCC) により、回線はフレームリレーデータリンク接続識別子 (DLCI)、非同期転送モード (ATM) バーチャル回線 (VC)、ポイントツーポイントプロトコル ((複数の場合もあります)) 間の透過的な接続を構成できます。PPP) インターフェイス、Cisco ハイレベルデータリンクコントロール (HDLC) インターフェイス、または MPLS ラベルスイッチパス (LSP) があります。CCC を使用すると、少なくともレイヤー 2 アドレスが変更された場合、送信元回線からのパケットが宛先回線に配信されます。ヘッダー チェックサム、TTL(Time to-Live)デクセメント、プロトコル処理など、その他の処理は実行されません。

注:

QFX10000 シリーズスイッチは、ATM 仮想回線をサポートしていません。

CCC サーキットは2つのカテゴリーに分類されます。論理インタフェースには、Dlci、VCs、仮想ローカルエリアネットワーク (VLAN) Id、PPP、Cisco HDLC インターフェイス、Lsp が含まれています。2つの回線カテゴリは、3種類の相互接続を提供します。

  • レイヤー 2 スイッチング:論理インターフェイス間を相互に接続すると、基本的に必要な機能レイヤー 2 スイッチング。接続するインターフェイスは、同じタイプである必要があります。

  • MPLSトンネリング:インターフェイスとLSP間のクロスコネクトにより、コンジットとしてLSPを使用するMPLSトンネルを作成することで、同タイプの2つの離れたインターフェイス回線を接続できます。

  • LSP スティッチング:LSP 間のクロス接続により、2 つの異なる トラフィック制御 データベース領域に入るパスを含む、2 つのラベルスイッチ パスを「スティッチ」する方法が提供されます。

レイヤー 2 スイッチングおよびMPLSトンネリングでは、クロスコネクトは双方向なので、最初のインターフェイスで受信したパケットは2番目のインターフェイスから送信され、2番目のインターフェイスで受信したパケットは最初のインターフェイスから送信されます。LSP をつなぎ合わせる場合、クロスコネクトは単一方向になります。

キャリアオブキャリア Vpn について

VPN サービスプロバイダのお客様は、エンドユーザーのサービスプロバイダである場合があります。以下に、キャリアオブキャリア VPN の主な 2 種類を示します(RFC 4364 に記載されています。

  • お客様としてのインターネットサービスプロバイダ—VPN 顧客は、VPN サービス プロバイダのネットワークを使用して地理的に分散した地域ネットワークに接続する ISP です。お客様は、地域のネットワーク内で MPLS を構成する必要はありません。

  • 顧客としての VPN サービスプロバイダ—VPN の顧客自体は、顧客に VPN サービスを提供する VPN サービス プロバイダです。キャリアツーキャリア VPN サービスの顧客は、サイト間接続のためにバックボーン VPN サービスプロバイダに依存しています。お客様の VPN サービスプロバイダは、地域のネットワーク内で MPLS を実行する必要があります。

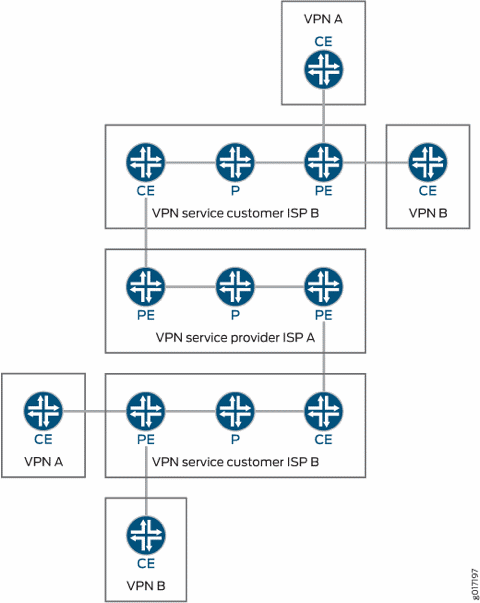

図 3は、キャリア VPN サービスに使用されるネットワークアーキテクチャを示しています。

図 3: キャリアオブキャリア VPN アーキテクチャキャリアオブキャリア VPN アーキテクチャ

このトピックでは、以下の内容について説明します。

お客様としてのインターネットサービスプロバイダ

このタイプのキャリア通信事業者 VPN 構成では、ISP A は isp B にインターネットサービスを提供するようにネットワークを設定します。 ISP B はインターネットサービスをお客様に接続していますが、実際のインターネットサービスは ISP A から提供されています。

このタイプのキャリア通信事業者 VPN 構成には、以下のような特徴があります。

  • キャリアツーキャリア VPN サービスのお客様 (ISP B) は、ネットワークで MPLS を構成する必要はありません。

  • キャリアツーキャリア VPN サービスプロバイダ (ISP A) は、ネットワーク上で MPLS を設定する必要があります。

  • MPLSは、キャリアオブキャリア VPN サービス顧客のネットワークおよびキャリアオブキャリア VPN サービス プロバイダのネットワークで、CE ルーターと PE ルーターを接続して構成する必要があります。

顧客としての VPN サービスプロバイダ

VPN サービスプロバイダは、それ自体が VPN サービスプロバイダである顧客を持つことができます。階層型または再帰的な VPN とも呼ばれるこのタイプの構成では、顧客 VPN サービス プロバイダの VPN-IPv4 ルートは外部ルートとみなされ、バックボーン VPN サービス プロバイダは、それらを VRF テーブルにインポートしません。バックボーン VPN サービス プロバイダは、顧客 VPN サービス プロバイダの内部ルートのみを VRF テーブルにインポートします。

表 1示すのは、interprovider とキャリア通信会社間 vpn の類似点と相違点です。

表 1: Interprovider とキャリア通信の Vpn の比較

機能

ISP のお客様

VPN サービスプロバイダ顧客

顧客エッジデバイス

境界ルーターとして

PE ルーター

IBGP セッション

IPv4 ルートを運びます。

外部 VPN-IPv4 ルートと関連ラベルを運ぶ

お客様のネットワーク内での転送

MPLS はオプション

MPLS が必要です

お客様が VPN サービスをサポートするのは、Junos OS リリース 17.1 R1 から起動する QFX10000 スイッチでサポートされています。

Interprovider とキャリアの通信事業者の Vpn について

すべてのインタープロバイダ、キャリア Vpn は、以下の特性を共有しています。

  • 内部および外部の顧客ルートを区別しなければならないのは、さまざまなプロバイダやキャリアの VPN カスタマーです。

  • 内部顧客ルートは、PE ルーターの VPN サービスプロバイダによって管理される必要があります。

  • 外部カスタマー ルートは、VPN サービス プロバイダのルーティング プラットフォームではなく、顧客のルーティング プラットフォームによってのみ実行されます。

Interprovider とキャリア通信事業者の Vpn の主な違いは、お客様のサイトがどのようになっているか、または分離しているかどうかということです。

  • プロバイダ間VPN— 顧客サイトは異なる複数の複数のSに属します。顧客の外部ルートを交換するために EBGP を設定する必要があります。

  • キャリアオブキャリア VPN について— カスタマー サイトは同じAS。顧客の外部ルートを交換するために IBGP を設定する必要があります。

一般に、VPN 階層内の各サービスプロバイダは、自社の P ルーターに内部ルートを維持するため、および PE ルーターで顧客の内部ルートを保持するために必要です。このルールを再帰的に適用することで、Vpn の階層を作成することができます。

以下は、interprovider とキャリアの Vpn に特有の PE ルーターのタイプの定義です。

  • AS border ルーターは、境界としての上にあり、そのままのトラフィックを処理して入力します。

  • エンド PE ルーターはカスタマー VPN の PE ルーターです。エンドカスタマーのサイトCEルーターに接続されています

Interprovider/キャリア Vpn の統計情報を収集するために BGP を構成しています

プロバイダ間およびキャリアBGP VPN のトラフィック統計情報を収集する必要があります。

プロバイダ間およびBGPキャリア間VPNのトラフィック統計情報を収集するトラフィック統計情報を設定するには、次のステートメントを含めて行 traffic-statistics います。

このステートメントを含める階層レベルのリストについては、このステートメントのサマリ セクションを参照してください。

注:

プロバイダ間およびキャリア間VPNのトラフィック統計情報は、IPv4でのみ使用できます。IPv6 はサポートされていません。

ファイル名を指定しない場合、統計情報はファイルに書き込されません。ただし、データ コントロール設定にステートメントを含BGP、統計情報は引き続き使用できます。コマンドを使用 traffic-statistics してアクセス show bgp group traffic-statistics group-name できます。

各顧客からのトラフィックを別々に処理するには、異なるグループのピア ルーターに同じプレフィックスに対して、個別のラベルをアドバタイズする必要があります。個別のトラフィック アカウンティングを有効にするには、ポリシー グループごとにステートメントを per-group-label 設定に含BGP必要があります。このステートメントを含め、指定されたグループのピアから送信されたトラフィックのアカウント情報を収集してBGPします。

特定の BGP グループに対してステートメントを設定するのではなく、階層レベルでステートメントを設定した場合、トラフィック統計情報はステートメントで設定されたがステートメントで設定されていないすべての BGP グループと共有されます。 [edit protocols bgp family inet]traffic-statisticsper-group-label

各顧客からのトラフィックを個別に処理するには、各顧客グループの設定に per-group-label ステートメントBGPします。

このステートメントを含める階層レベルのリストについては、このステートメントのサマリ セクションを参照してください。

次に、トラフィック統計情報ファイルへの出力のサンプルを示します。

レイヤー 2 MPLSを使用した、仮想ベースの VLAN CCC の設定

802.1 Q VLAN をスイッチ上で MPLS ベースのレイヤー2回線として構成して、レイヤー2テクノロジで複数の顧客サイトを相互接続することができます。

このトピックでは、シンプルなインターフェイスではなく、タグ付き VLAN インターフェイス (802.1 Q VLAN) でサーキットクロスコネクト (CCC) を使用して、MPLS ネットワークのプロバイダエッジ (PE) スイッチを構成する方法について説明します。

注:

このタイプの構成をサポートするために、MPLS ネットワーク内の既存のプロバイダスイッチを変更する必要はありません。プロバイダスイッチの設定の詳細については、プロバイダスイッチでの MPLS の設定を参照してください。

注:

CCC を使用して、他のベンダーの機器によって生成された非標準ブリッジ プロトコル データ ユニット(BPDU)を含む、任意の種類のトラフィックを送信できます。

注:

物理インターフェイスを VLAN タグ付きとして構成し、vlan/ccc カプセル化を使用している場合は、関連する論理インターフェイスを inet ファミリとして設定することはできません。これにより、論理インタフェースがパケットをドロップする可能性があります。

VLAN CCC と MPLS ベースのレイヤー2回線で PE スイッチを構成するには、次のようにします。

  1. ループバック (またはスイッチアドレス) とコアインターフェイスで OSPF (または IS-IS) を構成します。
  2. ルーティングプロトコルでトラフィックエンジニアリングを有効にするには、次のようになります。
  3. ループバックインターフェイスとコアインターフェイス用の IP アドレスを設定します。
  4. CSPF を無効にした状態で MPLS プロトコルを有効にします。
    注:

    CSPF は、ネットワーク全体で最短パスが計算されるときに、特定の制限を考慮して修正した最短パス最初のアルゴリズムとして機能します。Interarea パスで正しく機能するように、CSPF を無効にする必要があります。

  5. 顧客エッジインターフェイスを、ローカルの PE スイッチから別の PE スイッチにレイヤー2回線として設定します。
    ヒント:

    他のスイッチのスイッチアドレスを近隣アドレスとして使用します。

  6. コアインターフェイスで MPLS を構成します。
  7. ループバックインターフェイスとコアインターフェイスで LDP を構成します。
  8. コアfamily mplsインターフェイスの論理ユニットを構成します。
    注:

    個々のインターフェイスfamily mplsまたはアグリゲート型イーサネットインターフェイスで有効にすることができます。タグ付き VLAN インターフェイスで有効にすることはできません。

  9. ローカル PE スイッチの顧客エッジインターフェイスで VLAN タグを有効にするには、次のようにします。
  10. VLAN CCC カプセル化を使用するように顧客エッジインタフェースを設定します。
  11. VLAN ID を使用して、顧客エッジインタフェースの論理ユニットを設定します。
    注:

    VLAN ID は、論理インターフェイスユニット0上では構成できません。論理ユニット番号は、また1はそれ以上でなければなりません。

    もう一方の PE スイッチで顧客エッジインターフェイスを設定する場合は、同じ VLAN ID を使用する必要があります。

1つの PE スイッチの設定が完了したら、同じ手順に従って、もう一方の PE スイッチを構成します。

注:

スイッチEX シリーズ、他の PE スイッチに同じタイプのスイッチを使用する必要があります。

伝送側の VLAN CCC カプセル化クライアント論理インタフェースの概要

現在、Junos OS では、同一の擬似ワイヤクライアント物理インターフェイスで、複数の論理インターフェイスに同じ VLAN ID を設定することはできません。プロバイダエッジvlan-ccc (PE) デバイスでのトランスポート擬似回線 (PS) インターフェイスのカプセル化をサポートするために、この制限はなくなり、複数の論理インターフェイス上で同じ VLAN ID を構成できます。

トランスポート PS インターフェイスに設定vlan-cccする主な理由は、ネットワーク内の既存のアクセスおよび集約デバイスとの相互運用性です。現在、Junos OS はethernet-cccトランスポート PS インターフェイスでのカプセル化をサポートしています。通常、疑似線接続を確立する一方で、アクセスデバイスは VLAN ベースの擬似回線 (VLAN タグモードとも呼ばれます) を開始し、PE ルーターはイーサネットモード VLAN をアクセスデバイスに戻します。このタイプの擬似回線接続が確立されるようにするにはignore-encapsulation-mismatch 、この文を使用します。ただし、Junos OS デバイス (アクセスデバイス) はこのignore-encapsulation-mismatch文をサポートしていない可能性があるため、擬似回線接続は形成されません。アクセスデバイスignore-encapsulation-mismatchでサポートされていない文は、ノード間vlan-cccで擬似ワイヤ接続を構成できます。

転送データパスは、トランスポート PS インターフェイス上のvlan-ccc新しいカプセル化によって変更されることはありませんethernet-ccc 。また、カプセル化がトランスポート ps インターフェイス上で設定されている場合と同様の動作を行います。トランスポート PS インターフェイスは、外部のレイヤー2ヘッダーと MPLS のヘッダーを、WAN ポートで送信または受信されたパケットにカプセル化またはカプセル化解除します。パケットの内部イーサネットまたは VLAN ヘッダーは、疑似ワイヤクライアントサービス論理インタフェースで処理されます。適切な VLAN Id または VLAN タグを使用して、疑似ワイヤクライアントサービス論理インタフェースを設定する必要があります。

以下のセクションでは、アクセスおよびアグリゲーションノードの両方からの擬似ワイヤ構成に関する詳細な例を示します。

アクセスノードからの疑似ワイヤ構成

このような疑似線は、アクセス・ノードからの Vlan を使用して設定されています。また、顧客の Vlan (C Vlan) で構成されているレイヤー2回線に接続して、PE ルーターにアクセスします。PE ルーターの受信トラフィック (アクセスノード側から) は、シングル VLAN タグ付き (内部イーサネットヘッダー) です。したがって、サービス論理インターフェイスは、アクセスノードに接続された C VLAN Id に対応する同一の VLAN Id を使用して設定する必要があります。

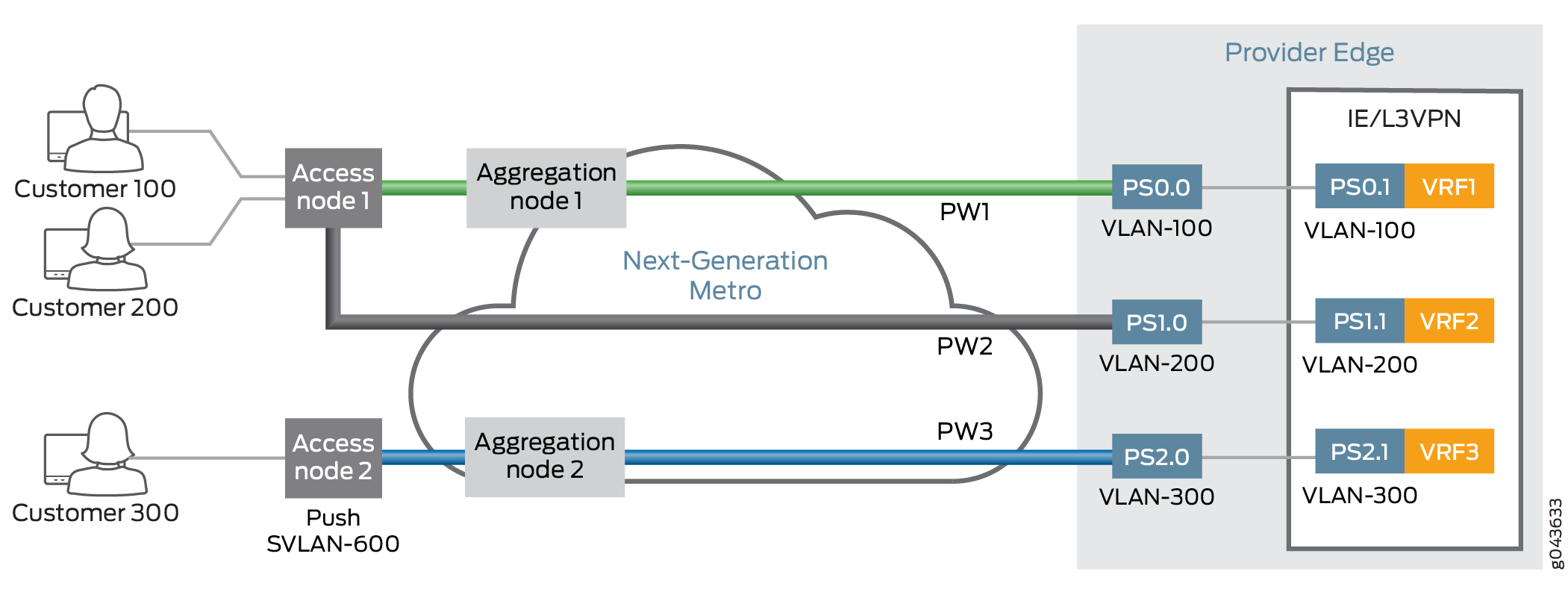

図 4 は、アクセス ノード(アクセス ノード)からのトランスポート PS インターフェイスの詳細を提供します。

図 4: アクセスノードからの疑似線クライアントトランスポート論理インタフェースアクセスノードからの疑似線クライアントトランスポート論理インタフェース

次の例は、PE ルーター上の擬似ワイヤクライアント論理インターフェイス構成をアクセスノードから設定する方法を示しています。

アグリゲーションノードからの擬似ワイヤ構成

この場合、アグリゲーションノードはスタック型 VLAN を処理します (q in Q としても知られています)。この疑似線はアグリゲーションノードから生成され、PE ルーター上で終了します。アグリゲーション ノードはサービス VLAN(S-VLAN)タグをプッシュし、PE ルーターは 2 つの VLAN タグで動作すると予想されます。外部 VLAN タグは S-VLAN に対応し、内部 VLAN タグは C-VLAN に対応しています。PE ルーターのトランスポート PS インターフェイスに設定されている VLAN ID は、S VLAN の VLAN タグと一致する必要があります。疑似線クライアントサービス論理インターフェイスでは、外部 VLAN タグを S-VLAN と一致するように設定し、内部 VLAN タグを C VLAN と一致するように設定する必要があります。

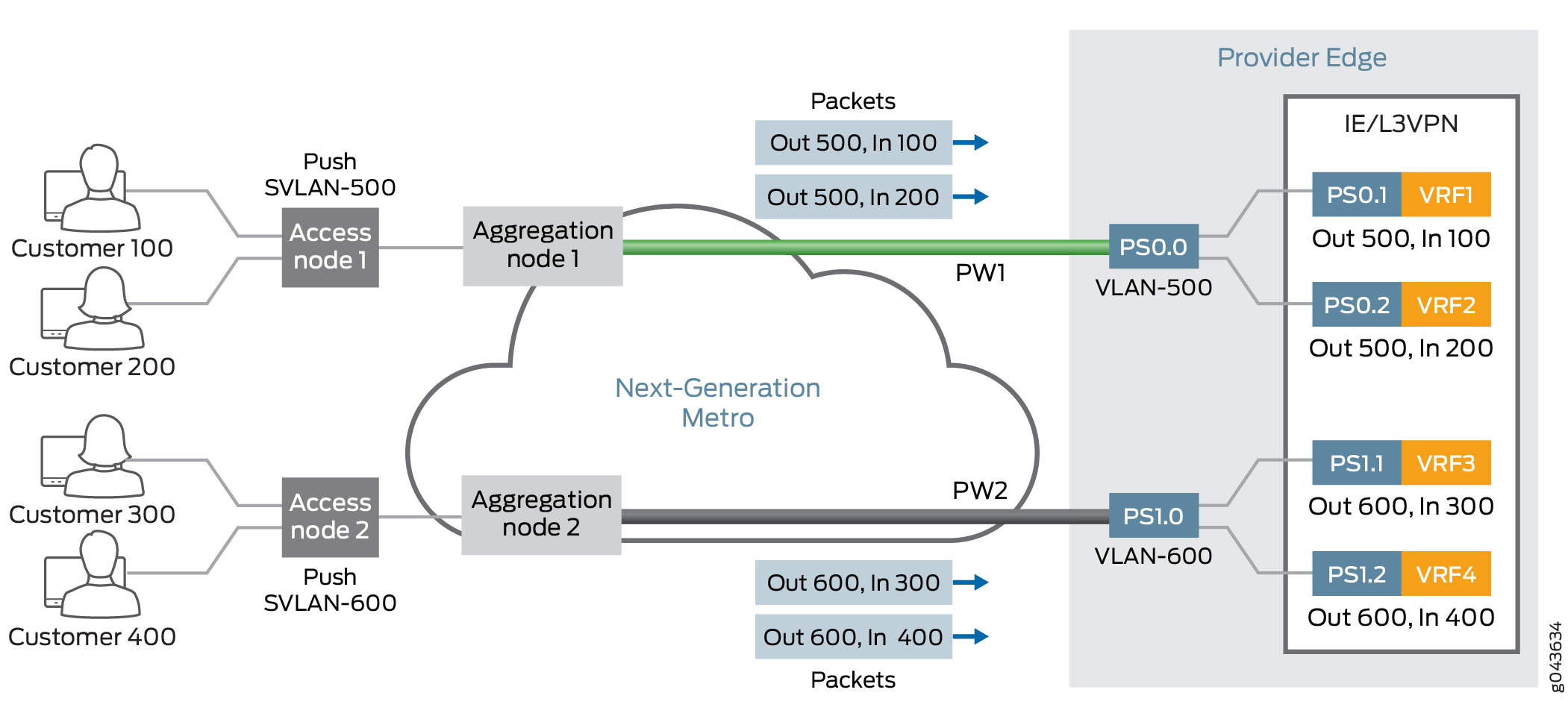

図 5 は、アグリゲーション ノードからのトランスポート PS インターフェイスの詳細を示しています。

図 5: アグリゲーションノードからの疑似ワイヤクライアントトランスポート論理インタフェース アグリゲーションノードからの疑似ワイヤクライアントトランスポート論理インタフェース

次の例は、PE ルーター上の擬似ワイヤクライアント論理インターフェイス構成をアグリゲーションノードから構成する方法を示しています。

非標準の BPDUs を送信

CCC プロトコル(およびレイヤー 2 サーキットおよびレイヤー 2 VPN)設定は、他のベンダーの機器によって生成された非標準ブリッジ プロトコル データ ユニット(BPDU)を送信できます。これは、サポートされているすべての PICs のデフォルトの動作であり、追加の構成は必要ありません。

M320 および T Series ルーターでは、以下の PICs がサポートされています。

  • 1ポートギガビットイーサネット PIC

  • 2ポートギガビットイーサネット PIC

  • 4ポートギガビットイーサネット PIC

  • 10ポートギガビットイーサネット PIC

TCC の概要

TCC(トランスレーション クロスコネクト)とは、さまざまなレイヤー 2 プロトコルまたは回線間の相互接続を確立するためのスイッチング概念です。CCC に似ています。ただし、CCC では ジュニパーネットワークス ルーターの各側(PPP から PPP やフレーム リレー間リレーなど)で同じレイヤー 2 カプセル化が必要になりますが、TCC では異なるタイプのレイヤー 2 プロトコルを相互に接続できます。TCC を使用すると、PPP ツー ATM (を参照図 6) やイーサネット間リレー接続などの組み合わせが可能になります。

図 6: TCC の例TCC の例

TCCによって相互接続可能なレイヤー2回線とカプセル化のタイプは次のとおりです。

  • イーサネット

  • 拡張 Vlan

  • PPP

  • HDLC

  • ATM

  • フレームリレー

TCC は、フレームがルーターに入る際にレイヤー 2 ヘッダーを削除し、ルーターを離れる前にフレームに別のレイヤー 2 ヘッダーを追加することで機能します。で図 6は、ルーター B に着信するフレームから PPP カプセル化を削除し、ATM カプセル化は、フレームがルーター C に送信される前に追加されます。

すべての制御トラフィックは相互接続しているルーター (ルーター B) で終了していることに注意してください。トラフィックコントローラの例としては、リンク制御プロトコル (LCP) と PPP のネットワーク制御プロトコル (NCP)、フレームリレー用のキープアライブ (HDLC)、ローカル管理インターフェイス (LMI) などがあります。

TCC の機能は標準レイヤー2スイッチングとは異なります。TCC はレイヤー 2 ヘッダーのみをスワップします。ヘッダーチェックサム、TTL デクリメント、プロトコル処理など、その他の処理は実行されません。TCC は IPv4 でのみサポートされています。

TCC イーサネットインターフェイスでのアドレス解決プロトコル (APR) パケットの監視は、10.4 とそれ以降のリリースで有効です。

インターフェイス スイッチングとレイヤー 2 VPN に対して TCC を設定できます。仮想プライベート ネットワーク(VPN)に TCC を使用する方法の詳細については、「 ルーティング デバイス用の Junos OS VPN ライブラリ 」 を参照してください

CCC を使用したレイヤー 2 スイッチング クロス接続の設定

レイヤー 2 スイッチングクロス接続論理インターフェイスを使用して、基本的に必要なインターフェイスをレイヤー 2 スイッチング。接続するインターフェイスは、同じタイプである必要があります。

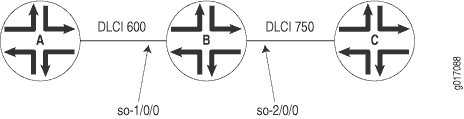

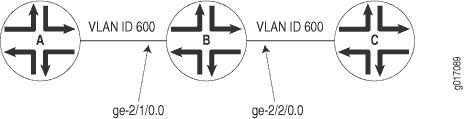

図 7 は、レイヤー 2 スイッチングクロスコネクトを示しています。このトポロジーでは、ルーター A とルーター C は、ルーター B にフレーム リレー接続をジュニパーネットワークスしています。CCC(サーキット クロスコネクト)により、ルーター B をフレーム リレー(レイヤー 2)スイッチとして設定できます。

ルーター B をフレーム リレー スイッチとして機能として設定するには、ルーター B を通過するルーター A からルーター C に回線を設定し、これらのルーターに関してルーター B をフレーム リレー スイッチとして効果的に設定します。この設定では、ルーター B は、パケットの内容やレイヤー 3 プロトコルに関係なく、ルーター A とルーター C 間のパケット(フレーム)を透過的に切り替えできます。ルーター B が実行する唯一の処理は、DLCI 600 から 750 に変換するだけです。

図 7: レイヤー 2 スイッチング クロスコネクトレイヤー 2 スイッチング クロスコネクト

たとえば、ルーター A からルーター B とルーター B 間の C 回線が PPP の場合です。たとえば、リンク コントロール プロトコルとネットワーク コントロール プロトコルの交換はルーター A とルーター C 間で行われます。これらのメッセージはルーター B によって透過的に処理されます。ルーター A とルーター C は、ルーター B がサポートしていない可能性のあるさまざまな PPP オプション(ヘッダーやアドレスの圧縮、認証など)を使用できます。同様に、ルーター A とルーター C の交換キープアリーブにより、回線間の接続ステータスが提供されます。

PPP、Cisco HDLCレイヤー 2 スイッチング フレーム リレー、イーサネット、ATM 回線でクロス接続を設定できます。単一のクロスコネクトでは、インターフェイスとしてのみ接続できます。

クロス接続レイヤー 2 スイッチングするには、スイッチ(ルーター B in)として動作するルーターで以下を設定する必要があります 図 7

レイヤー 2 スイッチング クロス接続の CCC カプセル化の設定

クロスレイヤー 2 スイッチングを設定するには、スイッチ(ルーター B in)として動作するルーター上で CCC カプセル化を設定します 図 7

注:

CCC インターフェイス上でシリーズを設定することはできません。つまり、階層レベルのfamily[edit interfaces interface-name unit logical-unit-number]ステートメントを含めることはできません。

クロス接続のカプセル化をレイヤー 2 スイッチング手順は、次のセクションを参照してください。

レイヤー 2 スイッチング クロス接続の ATM カプセル化の設定

ATM 回線の場合は、仮想回線 (VC) の設定時にカプセル化を指定します。以下のステートメントを含めて、各 VC を回線または標準論理インターフェイスとして設定します。

これらのステートメントを以下の階層レベルで含めることができます。

  • [edit interfaces]

  • [edit logical-systems logical-system-name interfaces]

レイヤー 2 スイッチング クロス接続のイーサネット カプセル化の設定

イーサネット回線の場合ethernet-cccは、 encapsulationステートメントで指定します。このステートメントは物理デバイス全体を構成します。これらの回線を機能させるには、論理インタフェース (ユニット 0) も設定する必要があります。

標準タグプロトコル識別子(TPID)タギングを持つイーサネット インターフェイスは、イーサネットCCCカプセル化を使用できます。M Series のマルチサービスエッジルーターでは、M320、1ポートのギガビットイーサネット、2ポートのギガビットイーサネット、4ポートのギガビットイーサネット、4ポートの高速イーサネット PICs を除き、イーサネット CCC カプセル化を使用できます。T Series コアルーターと M320 ルーターでは、1ポートギガビットイーサネットと2ポートギガビットイーサネット PICs が、イーサネット CCC カプセル化を使用できます。このカプセル化タイプを使用すると、 cccファミリーのみを設定できます。

これらのステートメントを以下の階層レベルで含めることができます。

  • [edit interfaces]

  • [edit logical-systems logical-system-name interfaces]

レイヤー 2 スイッチング クロス接続のためのイーサネット VLAN カプセル化の設定

イーサネット仮想 LAN (VLAN) 回線は、 vlan-cccまたはextended-vlan-cccカプセル化を使用して設定できます。物理インタフェースでextended-vlan-cccカプセル化を設定している場合、論理インタフェースinet上でファミリーを設定することはできません。ファミリーのみcccが許可されています。物理インタフェースでvlan-cccカプセル化を設定した場合、論理inetインタフェースcccではとファミリの両方がサポートされます。VLAN モードのイーサネットインターフェイスは、複数の論理インターフェイスを持つことができます。

カプセル化タイプvlan-cccの場合、512 ~ 4094 の VLAN id は、CCC vlan 用に予約されています。extended-vlan-cccカプセル化タイプの場合、すべての VLAN id 1 以上が有効になります。VLAN ID 0 は、フレームの優先度をタグ付けするために予約されています。

注:

一部のベンダーは、専用の TPIDs 0x9100 および0x9901 を使用して、vlan タグ付きパケットを VLAN-CCC トンネルにカプセル化し、地理的に離れたメトロイーサネットネットワークを相互接続します。extended-vlan-cccカプセル化タイプを設定することで、ジュニパーネットワークスルーターは3個の tpids (0x8100、0x9100、0x9901) をすべて受け入れることができます。

次のように、 vlan-cccカプセル化を使用してイーサネット VLAN 回線を構成します。

これらのステートメントは、以下の階層レベルで設定できます。

  • [edit interfaces]

  • [edit logical-systems logical-system-name interfaces]

カプセル化ステートメントを使用してイーサネットVLAN extended-vlan-ccc 回線を次のように設定します。

これらのステートメントは、以下の階層レベルで設定できます。

  • [edit interfaces]

  • [edit logical-systems logical-system-name interfaces]

カプセル化をまたはvlan-cccextended-vlan-cccとして設定する場合でも、 vlan-tagging文を含めることで VLAN タグを有効にする必要があります。

レイヤー 2 スイッチング クロス接続のアグリゲート イーサネット カプセル化の設定

CCC接続用、およびレイヤー2 VPN(仮想プライベートネットワーク)用にアグリゲート イーサネット インターフェイスを設定できます。

VLAN タグで構成された集約型イーサネットインターフェイスは、複数の論理インターフェイスで構成できます。アグリゲート型イーサネット論理インタフェースで使用可能vlan-cccな唯一のカプセル化は、です。このvlan-id文を設定すると、VLAN IDs 512 ~ 4094 に制限されます。

VLAN タグを使用せずに構成されたアグリゲートethernet-cccイーサネットインターフェイスは、カプセル化によってのみ構成できます。受信したタグなしイーサネットパケットはすべて、CCC パラメーターに基づいて転送されます。

CCC 接続用に集約型イーサネットインターフェイスを構成ae0するには[edit interfaces] 、階層レベルのステートメントを含めます。

アグリゲート型イーサネットインターフェイス上で CCC 接続を構成する際には、以下の制限事項に注意してください。

  • 子リンク間の負荷分散を設定した場合、子リンク間でパケットを配信するために別のハッシュキーが使用されることに注意してください。標準の集合インターフェイスには、family inet が設定されています。(レイヤー 3 情報に基づく)IP バージョン 4(IPv4)ハッシュ キーを使用して、パケットを子リンク間で配信します。アグリゲート型イーサネットインターフェイスを介した CCC 接続では、代わりにファミリー CCC が設定されています。IPv4 ハッシュキーの代わりに、MPLS ハッシュキー (宛先メディアアクセス制御 [MAC] address) に基づいて、子リンク間でパケットを分散するために使用されます。

  • 拡張 vlan ccc カプセル化は、12ポート Fast イーサネット PIC および48ポートファストイーサネット PIC ではサポートされていません。

  • 集合インターフェイスが VLAN として設定されている場合、Junos OS では、リンクアグリゲーション制御プロトコル (LACP) はサポートされません (vlan-ccc カプセル化)。LACP は、集合インターフェイスがイーサネット ccc カプセル化で構成されている場合にのみ設定できます。

アグリゲート イーサネット インターフェイスの設定方法について、詳しくは ルーティング デバイス用のJunos OS インターフェイス ライブラリ を参照してください

レイヤー 2 スイッチング クロス接続用フレーム リレー カプセル化の設定

フレームリレー回線の場合は、DLCI の設定時にカプセル化を指定します。各 DLCI を回線または通常の論理インターフェイスとして設定します。標準インターフェイスの DLCI は 1 ~ 511 の間でなければなりません。CCC インターフェースでは、512 ~ 4094 の間でなければなりません。

これらのステートメントは、以下の階層レベルで設定できます。

  • [edit interfaces]

  • [edit logical-systems logical-system-name interfaces]

レイヤー2スイッチングクロス接続用PPPおよびC cisco HDLCカプセル化の設定

PPP および Cisco HDLC 回線の場合は、 encapsulationステートメントでカプセル化を指定します。このステートメントは物理デバイス全体を構成します。これらの回線を機能させるには、論理インタフェース (ユニット 0) を設定する必要があります。

これらのステートメントは、以下の階層レベルで設定できます。

  • [edit interfaces type-fpc/pic/port]

  • [edit logical-systems logical-system-name interfaces type-fpc/pic/port]

レイヤー 2 スイッチング クロス接続の CCC 接続の設定

クロス接続レイヤー 2 スイッチングするには、 ステートメントを含めて 2 つの回線間の接続を定義 interface-switch します。スイッチ(ルーターB in)として動作しているルーター上にこの接続を設定します 図 7 。接続は、回線のソースから回線の宛先につながるインターフェイスに接続します。インターフェイス名を指定する場合は、論理ユニット番号に対応する名前の論理部分を含めます。クロスコネクトは双方向であるため、最初のインターフェイスで受信したパケットは2番目のインターフェイスから送信され、2つ目のインターフェイスで受信されたものは1つ目のインターフェースから出てきます。

このステートメントは、以下の階層レベルで含めることができます。

  • [edit protocols connections]

  • [edit logical-systems logical-system-name protocols connections]

レイヤー 2 MPLS クロス接続の設定

レイヤー2スイッチングクロス接続に対応するには、ルーターの MPLS を有効にするには、少なくとも以下のステートメントを指定する必要があります。この最小構成により、スイッチ間接続で論理インタフェースの MPLS が可能になります。

以下のfamily mplsようなステートメントが含まれています。

このステートメントは、以下の階層レベルで設定できます。

  • [edit interfaces interface-name unit logical-unit-number]

  • [edit logical-systems logical-system-name interfaces interface-name unit logical-unit-number]

その後、この論理インターフェイスを MPLS プロトコル構成で指定できます。

これらのステートメントは、以下の階層レベルで設定できます。

  • [edit protocols]

  • [edit logical-systems logical-system-name protocols]

例:レイヤー 2 スイッチング クロスコネクトの設定

ルーター B をスイッチレイヤー 2 スイッチングして、ルーター A とルーター C 間で全二重スイッチジュニパーネットワークスクロスコネクトを設定仮想スイッチ。および図 8図 9でのトポロジを参照してください。

図 8: フレーム リレー レイヤー 2 スイッチング クロスコネクトのトポロジーフレーム リレー レイヤー 2 スイッチング クロスコネクトのトポロジー
図 9: VLAN レイヤーのサンプルトポロジ2スイッチングクロスコネクトVLAN レイヤーのサンプルトポロジ2スイッチングクロスコネクト

ACX5440 でのレイヤー2スイッチングスイッチクロスコネクトの構成

Junos OS リリース 19.3 R1 では、特定のモデルを使用して、ACX5448 デバイスとレイヤー2のローカルスイッチング機能によって、クロス接続に使用可能なハードウェアサポートを利用できます。このサポートにより、EVP およびイーサネット仮想プライベート ライン(EVPL)サービスを提供できます。

以下の転送モデルによるローカルスイッチングがサポートされています。

  • マップなしの VLAN-CCC (論理インタフェースレベルのローカル・スイッチング)。

  • Vlan-CCC (論理インタフェースレベルのローカルスイッチング) には、次の vlan マップが含まれています。

    • 0x8100 をプッシュします。 pushVLAN (QinQ タイプ)

    • 0x8100 を交換してください。 swapVLAN

  • 集約型イーサネット (AE) スタティックインターフェイス

  • AE が LACP を使用して、すべてのアクティブモードで負荷分散を行います。

  • AE または LAG インターフェイス (1 つは、非 AE インターフェイスとその他の AE インターフェイス) 向けのローカルスイッチングエンドインターフェイスをサポートします。

  • ローカルスイッチの両方のインターフェイスを AE または LAG インターフェイスとして機能させることができます。

ACX5448 デバイスでのレイヤー2ローカルスイッチングを有効にするには、レイヤー2サーキット用の既存の構成ステートメントを使用できます。例えば

CCC を使用した MPLS LSP トンネルの設定

インターフェイスと Lsp を相互接続する MPLS トンネルでは、Lsp をコンジットとして使用する MPLS トンネルを作成することで、同じ種類の離れた2つのインターフェイス回線を接続できます。このトポロジで図 10は、MPLS LSP トンネルが相互接続されていることを示しています。このトポロジでは、ATM アクセスネットワークという2つの独立したネットワークが IP バックボーンを介して接続されています。CCC により、2つのドメイン間で LSP トンネルを確立できます。LSP トンネリングでは、MPLS LSP を使用して、SONET バックボーンを介して、1つのネットワークから2つ目のネットワークに向けて ATM トラフィックをトンネリングします。

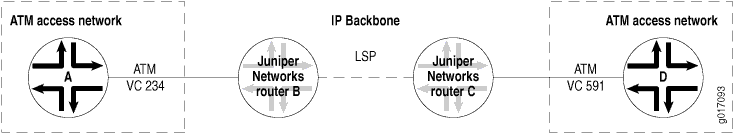

図 10: MPLS トンネル間接続MPLS トンネル間接続

ルーター A(VC 234)からのトラフィックがルーター B に到達すると、それはカプセル化され、LSP に配置され、ルーター C にバックボーンを介して送信されます。ルーター C では、ラベルが削除され、パケットが ATM の PVC(Permanent Virtual Circuit)(VC 591)に配置され、ルーター D に送信されます。同様に、ルーター D(VC 591)からのトラフィックは LSP を通してルーター B に送信され、次に VC 234 からルーター A に送信されます。

LSP トンネルと PPP、Cisco HDLC、フレームリレー、および ATM 回線を相互接続するように設定することができます。単一のクロスコネクトでは、インターフェイスとしてのみ接続できます。

MPLS トンネル クロス接続を使用して IS-IS をサポートする場合、LSP の 最大送信単位(MTU)が接続されている技術に関連するリンクレベルのオーバーヘッドに加え、少なくとも PDU(1492-octet IS-IS プロトコル データ ユニット)に対応できる必要があります。

トンネル クロス接続が機能する場合、エッジ ルーター(ルーター A および D in)の IS-IS フレーム サイズは、LSP のインターフェイスよりも小さくする必要 図 11 MTU。

注:

フレームサイズの値には、フレームのチェックシーケンス (FCS) または区切りフラグは含まれていません。

IS-IS のサポートに必要な LSP MTU 決定するには、以下の計算を使用します。

フレームのオーバーヘッドは、使用しているカプセル化によって異なります。以下は、さまざまな encapsulations のカプセル化オーバーヘッド値を IS-IS 示しています。

  • ATM

    • AAL5 multiplex—8 バイト(RFC 1483)

    • VC マルチプレクサ—0 バイト

  • フレームリレー

    • マルチプロトコル — 2 バイト(RFC 1490 および 2427)

    • VC マルチプレクサ—0 バイト

  • HDLC—4 バイト

  • PPP — 4 バイト

  • VLAN — 21 バイト(802.3/LLC)

VLAN-CCC 上で IS-ISを動作するには、LSP の MTU は少なくとも 1,513 バイト(1,497 バイトの PDUs の場合は 1,518 バイト)である必要があります。デフォルトの 1500 バイトを超える高速イーサネット パケットのMTUを増やす場合、相互に接続する機器でジャンボ フレームを明示的に設定する必要がある場合があります。

MTU を変更するには、 mtu[edit interfaces interface-name unit logical-unit-number encapsulation family]階層レベルで論理インタフェースファミリーを設定するときにステートメントを含めます。設定の詳細については、 ルーティング デバイスMTUネットワーク インターフェイス Junos OS を参照してください

LSP トンネル クロスコネクトを設定するには、ドメイン間ルーター(ルーター B in)で以下を設定する必要があります 図 11

LSP トンネルクロス接続の CCC カプセル化の設定

LSP トンネル クロス接続を設定するには、受信/送信ルーター(それぞれルーター B とルーター C)で CCC カプセル化を設定する必要があります 図 11

注:

CCC インターフェイス上でシリーズを設定することはできません。つまり、階層レベルのfamily[edit interfaces interface-name unit logical-unit-number]ステートメントを含めることはできません。

PPP または Cisco HDLC 回線の場合はencapsulation 、物理デバイス全体を構成する文を含めます。これらの回線を機能させるには、インターフェイス上で論理ユニット0を構成する必要があります。

これらのステートメントを以下の階層レベルで含めることができます。

  • [edit interfaces]

  • [edit logical-systems logical-system-name interfaces]

ATM 回線の場合は、次のステートメントを含めることによって、VC の構成時にカプセル化を指定します。各 VC について、回線であるか、または標準論理インターフェイスであるかを構成します。

これらのステートメントを以下の階層レベルで含めることができます。

  • [edit interfaces]

  • [edit logical-systems logical-system-name interfaces]

フレームリレー回線の場合は、次のステートメントを追加して、DLCI の設定時にカプセル化を指定します。各 DLCI について、回線または標準論理インターフェイスのどちらを使用するかを構成します。標準インターフェイスの DLCI は、1 ~ 511 の範囲内である必要があります。CCC インターフェースでは、512 ~ 1022 の範囲でなければなりません。

これらのステートメントを以下の階層レベルで含めることができます。

  • [edit interfaces]

  • [edit logical-systems logical-system-name interfaces]

ステートメントの詳細については encapsulation 、 ルーティング デバイスのJunos OS ネットワーク インターフェイス ライブラリ を参照してください

LSP トンネルクロス接続の CCC 接続の設定

LSP トンネル クロス接続を設定するには、 ステートメントを含め、イングレス/エグレス ルーター(それぞれルーター B とルーター C)上の 2 つの回線間の接続を定義します。 remote-interface-switch図 11 接続は、回線の送信元から回線の宛先につながるインターフェイスまたは LSP に接続します。インターフェイス名を指定する場合は、論理ユニット番号に対応する名前の論理部分を含めます。相互接続を双方向にするには、2つのルーターでクロスコネクトを設定する必要があります。

これらのステートメントを以下の階層レベルで含めることができます。

  • [edit protocols connections]

  • [edit logical-systems logical-system-name protocols connections]

例:LSP トンネルの構成クロスコネクト

ルーター A とルーター C をMPLSパスして、LSP トンネルクロスコネクトの全二重ポートを設定します。トポロジーを参照してください 図 11

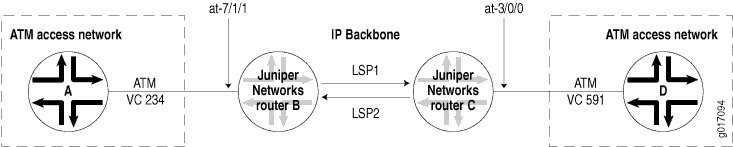

図 11: MPLS LSP トンネル間のトポロジーの例MPLS LSP トンネル間のトポロジーの例

ルーター B:

ルーター C:

TCC の構成

このセクションでは、直線移動クロスコネクト (TCC) を設定する方法について説明します。

TCC を構成するには、スイッチとして機能しているルーターで以下の作業を実行する必要があります。

レイヤー 2 スイッチング TCC のカプセル化の設定

レイヤー 2 スイッチング TCCを設定するには、スイッチとして動作しているルーターの必要なインターフェイスでTCCカプセル化を指定します。

注:

TCC または CCC インターフェイスで標準プロトコルシリーズを設定することはできません。CCC インターフェイスでは CCC ファミリーのみが許可され、TCC インターフェイスでは TCC ファミリのみが許可されています。

イーサネット回線とイーサネット拡張 VLAN サーキットについては、アドレス解決プロトコル (ARP) を構成する必要もあります。参照イーサネットおよびイーサネットの拡張 VLAN Encapsulations のための ARP の設定してください。

レイヤー2スイッチングCTCでのPPPおよびC cisco HDLCカプセル化の設定

PPP および Cisco HDLC 回線の場合は、 encapsulationステートメントに適切な値を指定して、物理デバイス全体のカプセル化タイプを設定します。これらの回線を機能させるには、論理インターフェイスunit 0を構成する必要もあります。

これらのステートメントを以下の階層レベルで含めることができます。

  • [edit interfaces interface-name]

  • [edit logical-systems logical-system-name interfaces interface-name]

レイヤー 2 スイッチング TCC の ATM カプセル化の設定

ATM 回線の場合、仮想回線 (VC) 構成のencapsulationステートメントに適切な値を指定して、カプセル化タイプを構成します。各 VC が回線であるか、または通常の論理インタフェースであるかを指定します。

これらのステートメントを以下の階層レベルで含めることができます。

  • [edit interfaces at-fpc/pic/port]

  • [edit logical-systems logical-system-name interfaces at-fpc/pic/port]

レイヤー 2 スイッチング TPC 向けフレーム リレー カプセル化の設定

フレームリレー回線の場合は、データリンク接続識別子 (DLCI frame-relay-tcc ) をencapsulation設定するときにステートメントの値を指定して、カプセル化タイプを設定します。各 DLCI は、回線または通常の論理インターフェイスとして設定します。標準インターフェイスの DLCI は 1 ~ 511 の範囲内でなければなりませんが、TCC と CCC インターフェイスでは 512 ~ 1022 の範囲内にある必要があります。

これらのステートメントを以下の階層レベルで含めることができます。

  • [edit interfaces interface-name]

  • [edit logical-systems logical-system-name interfaces interface-name]

レイヤー 2 スイッチング TCC のイーサネット カプセル化の設定

イーサネット TCC サーキットの場合、 ethernet-tccencapsulation文の値を指定することで、物理デバイス全体のカプセル化タイプを設定します。

また[edit interfaces interface-name unit unit-number family tcc][edit logical-systems logical-system-name interfaces interface-name unit unit-number family tcc] 、リモートアドレスの静的な値と階層レベルのプロキシアドレスも指定する必要があります。

リモート アドレスは、TCCスイッチング ルーターのイーサネット ネイバーに関連付けられている。ステートメントで remote 、イーサネットネイバーのIPアドレスとメディア アクセス制御MAC(アドレス)の両方を指定する必要があります。プロキシ アドレスは、他のリンクによって接続されたTCCルーターの他のネイバーに関連付けられている。をステートメント proxy で指定し、非イーサネット ネイバーの IP アドレスを指定する必要があります。

イーサネット TCC カプセル化は、1ポートギガビットイーサネット、2ポートギガビットイーサネット、4ポートの高速イーサネット、4ポートのギガビットイーサネット PICs の各インターフェイスで構成できます。

これらのステートメントを以下の階層レベルで含めることができます。

  • [edit interfaces (fe | ge)-fpc/pic/port]

  • [edit logical-systems logical-system-name interfaces (fe | ge)-fpc/pic/port]

注:

イーサネット回線の場合は、アドレス解決プロトコル (ARP) も設定する必要があります。参照イーサネットおよびイーサネットの拡張 VLAN Encapsulations のための ARP の設定してください。

レイヤー 2 スイッチング TPC でのイーサネット拡張 VLAN カプセル化の設定

イーサネット拡張 VLAN サーキットの場合は、 extended-vlan-tccencapsulationステートメントの値を指定して、物理デバイス全体のカプセル化タイプを構成します。

また、VLAN タグも有効にする必要があります。VLAN モードのイーサネットインターフェイスは、複数の論理インターフェイスを持つことができます。カプセル化タイプextended-vlan-tccを使用すると、0 ~ 4094 のすべての VLAN id が有効になり、最大 1024 vlan になります。イーサネット回線と同様に、プロキシアドレスとリモートアドレスも[edit interfaces interface-name unit logical-unit-number family tcc]または[edit logical-systems logical-system-name interfaces interface-name unit unit-number family tcc]階層レベルで指定する必要がありレイヤー 2 スイッチング TCC のイーサネット カプセル化の設定ます (を参照)。

これらのステートメントは、以下の階層レベルで設定できます。

  • [edit interfaces interface-name]

  • [edit logical-systems logical-system-name interfaces interface-name]

注:

イーサネット拡張 VLAN サーキットの場合は、アドレス解決プロトコル (ARP) を構成する必要もあります。参照イーサネットおよびイーサネットの拡張 VLAN Encapsulations のための ARP の設定してください。

イーサネットおよびイーサネットの拡張 VLAN Encapsulations のための ARP の設定

イーサネットおよびイーサネットの拡張 VLAN サーキットに TCC カプセル化を使用する場合は、ARP も設定する必要があります。TCC は単に 1 つのレイヤー 2 ヘッダーを削除して別のレイヤーを追加するため、デフォルトの動的 ARP 形式はサポートされていません。スタティック ARP を設定する必要があります。

TCC スイッチングを実行しているルーターでリモートアドレスとプロキシが指定されているので、TCC スイッチルーターに接続するルーターのイーサネットタイプのインターフェイスには、静的な ARP ステートメントを適用する必要があります。ステートメントは、TCC スイッチング ルーターの最も近いレイヤー 2 プロトコルを使用して、リモート接続されたネイバーの IP アドレスとMAC アドレスアドレスを指定する arp 必要があります。

このステートメントは、以下の階層レベルで含めることができます。

  • [edit interfaces interface-name unit logical-unit-number family inet address ip-address]

  • [edit logical-systems logical-system-name interfaces interface-name unit logical-unit-number family inet address ip-address]

レイヤー 2 スイッチング TCC の接続の設定

スイッチとして動作するルーター上のTCCを使用して、レイヤー 2 スイッチングの2つの回線間の接続を設定する必要があります。接続は、回線のソースから回線の宛先につながるインターフェイスに接続します。インターフェイス名を指定する場合は、論理ユニット番号に対応する名前の論理部分を含めます。クロスコネクトは双方向であるため、最初のインターフェイスで受信したパケットは2番目のインターフェイスから送信され、第2のインターフェイスで受信されたものは最初のインターフェースから送信します。

ローカルインターフェイススイッチの接続を構成するには、以下のステートメントを含めます。

これらのステートメントを以下の階層レベルで含めることができます。

  • [edit protocols connections]

  • [edit logical-systems logical-system-name protocols connections]

リモートインターフェイススイッチへの接続を構成するには、以下のステートメントを含めます。

これらのステートメントを以下の階層レベルで含めることができます。

  • [edit protocols connections]

  • [edit logical-systems logical-system-name protocols connections]

レイヤー 2 MPLS CC の設定と設定

レイヤー2スイッチング TCC が機能するようにするには、少なくとも以下のステートメントを含めることで、ルーターで MPLS を有効にする必要があります。この最小構成により、スイッチ間接続で論理インタフェースの MPLS が可能になります。

以下のfamily mplsようなステートメントが含まれています。

このステートメントは、以下の階層レベルで設定できます。

  • [edit interfaces interface-name unit logical-unit-number]

  • [edit logical-systems logical-system-name interfaces interface-name unit logical-unit-number]

その後、この論理インターフェイスを MPLS プロトコル構成で指定できます。

これらのステートメントは、以下の階層レベルで設定できます。

  • [edit protocols]

  • [edit logical-systems logical-system-name protocols]

注:

MPLS LSP リンク保護は、TCC をサポートしていません。

CCC と TCC のグレースフル再起動

CCC および TCC のグレースフル リスタートにより、カスタマー エッジ(CE)ルーター間のレイヤー 2 接続がグレースフルに再起動できます。これらのレイヤー2接続は、 remote-interface-switch or lsp-switchステートメントで構成されます。このような CCC および TCC 接続は、RSVP Lsp との暗黙の依存関係を持つため、CCC と TCC のためのグレースフルリスタートは、RSVP グレースフルリスタート機能を使用します。

TCC の再起動を可能にするには、PE ルーターと P ルーターで RSVP グレースフルリスタートが有効になっている必要があります。また、RSVP はシグナリングラベル情報のシグナリングプロトコルとして使用されるため、近隣ルーターは、RSVP の再起動の手順を支援するためにヘルパーモードを使用する必要があります。

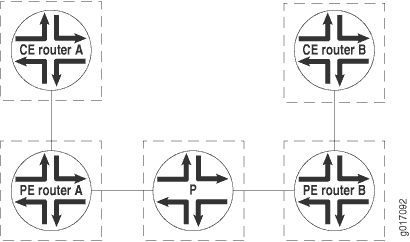

図 12は、2台の CE ルーター間の CCC 接続で、グレースフルリスタートがどのように機能するかを示しています。

図 12: CCC を使用して2台の CE ルーターを接続するリモートインターフェイススイッチCCC を使用して2台の CE ルーターを接続するリモートインターフェイススイッチ

PE ルーター A は、PE ルーター A から PE ルーター B への送信 LSP、および PE Router B から PE Router A への受信 LSP の入口になっています。すべての PE と P ルーターで RSVP グレースフルリスタートが有効になっている場合、PE ルーターが再起動されると以下が発生します。

  • PE ルーター A は、CCC ルートに関連付けられた転送状態 (CCC から MPLS および MPLS から CCC) を維持します。

  • CE ルーターから CE ルーターまで、トラフィックフローが中断されることはありません。

  • PE Router A では、再起動後に PE Router A が送信 (受信 LSP など) している LSP のラベルを保持します。PE ルーター A から PE ルーター B への LSP は、新しいラベルマッピングを導き出すことができますが、トラフィックの中断を引き起こさないようにする必要があります。

CCC と TCC の正常な再起動の設定

CCC と TCC のグレースフル再起動を有効graceful-restartにするには、以下のステートメントを含めます。

このステートメントは、以下の階層レベルで含めることができます。

  • [edit routing-options]

  • [edit logical-systems logical-system-name routing-options]

接続方法 (CLI 手続き) を使用した MPLS ベースの VLAN CCC の設定

802.1 Q VLAN は、EX8200 と EX4500 のスイッチを使用して、複数の顧客サイトをレイヤー2テクノロジで相互接続するために、MPLS ベースとして構成できます。

このトピックでは、シンプルなインターフェイスではなく、タグ付き VLAN インターフェイス (802.1 Q VLAN) でサーキットクロスコネクト (CCC) を使用して、MPLS ネットワークのプロバイダエッジ (PE) スイッチを構成する方法について説明します。

注:

このタイプの構成をサポートするために、MPLS ネットワーク内の既存のプロバイダスイッチを変更する必要はありません。プロバイダ スイッチの設定について、詳しくは プロバイダ スイッチの設定 を参照してください。 MPLS および EX8200の設定 EX4500 をスイッチ。

注:

CCC を使用して、他のベンダーの機器によって生成された非標準ブリッジ プロトコル データ ユニット(BPDU)を含む、任意の種類のトラフィックを送信できます。

注:

物理インターフェイスを VLAN タグ付きとして構成し、vlan/ccc カプセル化を使用している場合は、関連する論理インターフェイスを inet ファミリとして設定することはできません。これにより、論理インタフェースがパケットをドロップする可能性があります。

VLAN CCC と MPLS ベースの接続で PE スイッチを構成するには、次のようにします。

  1. ループバック (またはスイッチアドレス) とコアインターフェイスで OSPF (または IS-IS) を構成します。
  2. ルーティングプロトコルでトラフィックエンジニアリングを有効にするには、次のようになります。
  3. ループバックインターフェイスとコアインターフェイス用の IP アドレスを設定します。
  4. 次の機能を無効MPLSプロトコルを cspf 有効にします。
    注:

    CSPF は、ネットワーク全体で最短パスが計算されるときに、特定の制限を考慮して修正した最短パス最初のアルゴリズムとして機能します。Interarea パスで正しく機能するように、CSPF を無効にする必要があります。

  5. ローカル PE スイッチの顧客エッジインターフェイスで VLAN タグを有効にするには、次のようにします。
  6. カプセル化を使用カスタマー エッジインターフェイスを設定します vlan-ccc
  7. VLAN ID を使用して、顧客エッジインタフェースの論理ユニットを設定します。
    注:

    VLAN ID は、論理インターフェイスユニット0上では構成できません。

    もう一方の PE スイッチで顧客エッジインターフェイスを設定する場合は、同じ VLAN ID を使用する必要があります。

  8. ラベルスイッチパス (LSP) を定義します。
    ヒント:

    CCC を設定するときは、指定された LSP 名を再使用する必要があります。

  9. CCC 接続における2つの回線間の接続を構成します。

ポイントツー Multipoint Lsp 用の CCC スイッチングの構成

2つの回線間で回線間の相互接続 (CCC) を構成して、トラフィックをインターフェイスからマルチポイント Lsp に切り替えることができます。この機能は、マルチキャストまたはブロードキャストトラフィック (デジタルビデオストリームなど) を処理する場合に便利です。

ポイントからマルチポイント Lsp に対する CCC スイッチングを構成するには、以下の手順を実行します。

  • 受信プロバイダエッジ (PE) ルーターで CCC を構成すると、着信インターフェイスからポイントツー multipoint LSP にトラフィックを切り替えることができます。

  • 送信 PE で、インポイントツーマルチポイント LSP からアウトゴーイングインターフェイスにトラフィックを切り替えるように CCC を構成します。

点ツーマルチポイント Lsp 用の CCC 接続は、単一方向です。

ポイントツー multipoint Lsp の詳細については、「ポイントツーマルチポイント lsp の概要」を参照してください。

ポイントツー multipoint LSP を使用するために CCC 接続を構成するには、以下のセクションの手順を実行します。

受信 PE ルーターでのポイントツー Multipoint LSP スイッチの構成

ポイントツー multipoint LSP 用の CCC スイッチを使用して受信 PE ルーターを構成するには、 p2mp-transmit-switch以下のステートメントを含めます。

以下の階層レベルp2mp-transmit-switchのステートメントを含めることができます。

  • [edit protocols connections]

  • [edit logical-systems logical-system-name protocols connections]

switch-name受信 CCC スイッチの名前を指定します。

input-interface input-interface-name.unit-number受信インターフェイスの名前を指定します。

transmit-p2mp-lsp transmitting-lsp送信ポイントツーマルチポイント LSP の名前を指定します。

受信 PE ルーターのポイントツーマルチポイント CCC LSP スイッチでのローカルレシーバーの構成

受信した CCC インターフェイスを入口になっている PE ルーター上のポイントツー multipoint LSP に設定するだけでなく、CCC を構成して、着信 CCC インターフェイスのトラフィックを1つ以上の発信 CCC インターフェイスに切り替えることができます。出力インターフェイスをローカルとして設定することで、レシーバ.

出力インターフェイスを構成するにはoutput-interface[edit protocols connections p2mp-transmit-switch p2mp-transmit-switch-name]階層レベルでステートメントを追加します。

この文を使用して、受信した PE ルーターで1つまたは複数の出力インターフェイスをローカルレシーバーとして構成できます。

show connections p2mp-transmit-switch (extensive | history | status)show route ccc <interface-name> (detail | extensive)、、およびshow route forwarding-table ccc <interface-name> (detail | extensive)コマンドを使用して、受信している PE ルーター上で、ローカル取得インターフェイスの詳細を表示します。

送信 PE ルーターでのポイントツー Multipoint LSP スイッチの構成

送信 PE ルーター上でポイントツー multipoint LSP の CCC スイッチを構成するには、 p2mp-receive-switchステートメントを含めます。

このステートメントは、以下の階層レベルで含めることができます。

  • [edit protocols connections]

  • [edit logical-systems logical-system-name protocols connections]

switch-name送信 CCC スイッチの名前を指定します。

output-interface [ output-interface-name.unit-number ]1つまたは複数の送信インターフェイスの名前を指定します。

receive-p2mp-lsp receptive-lspreceptive のポイントツー multipoint LSP の名前を指定します。

レイヤー 2 VPN (CLI 手続き) を使用した MPLS ベースの VLAN CCC の構成

EX8200 と EX4500 のスイッチを使用して、802.1 Q VLAN を MPLS ベースのレイヤー2仮想プライベートネットワーク (VPN) として構成し、レイヤー2テクノロジで複数の顧客サイトを相互接続することができます。

このトピックでは、シンプルなインターフェイスではなく、タグ付き VLAN インターフェイス (802.1 Q VLAN) でサーキットクロスコネクト (CCC) を使用して、MPLS ネットワークのプロバイダエッジ (PE) スイッチを構成する方法について説明します。

注:

このタイプの構成をサポートするために、MPLS ネットワーク内の既存のプロバイダスイッチを変更する必要はありません。プロバイダ スイッチの設定について、詳しくは プロバイダ スイッチの設定 を参照してください。 MPLS および EX8200の設定 EX4500 をスイッチ。

注:

CCC を使用して、他のベンダーの機器によって生成された非標準ブリッジ プロトコル データ ユニット(BPDU)を含む、任意の種類のトラフィックを送信できます。

注:

物理インターフェイスを VLAN タグ付きとして構成し、vlan/ccc カプセル化を使用している場合は、関連する論理インターフェイスを inet ファミリとして設定することはできません。これにより、論理インタフェースがパケットをドロップする可能性があります。

VLAN CCC と MPLS ベースのレイヤー 2 VPN を使用して PE スイッチを構成するには、次のようにします。

  1. ループバック (またはスイッチアドレス) とコアインターフェイスで OSPF (または IS-IS) を構成します。
  2. ルーティングプロトコルでトラフィックエンジニアリングを有効にするには、次のようになります。
  3. ループバックインターフェイスとコアインターフェイス用の IP アドレスを設定します。
  4. 次の機能を無効MPLSプロトコルを cspf 有効にします。
    注:

    CSPF は、ネットワーク全体で最短パスが計算されるときに、特定の制限を考慮して修正した最短パス最初のアルゴリズムとして機能します。Interarea パスで正しく機能するように、CSPF を無効にする必要があります。

  5. ラベルスイッチパス (LSP) を定義します。
    ヒント:

    CCC を設定するときは、指定された LSP 名を再使用する必要があります。

  6. コアインターフェイスで MPLS を構成します。
  7. Loopback インターフェイスとコアインターフェイスで RSVP を構成します。
  8. コアfamily mplsインターフェイスの論理ユニットを構成します。
    注:

    個々のインターフェイスfamily mplsまたはアグリゲート型イーサネットインターフェイスで有効にすることができます。タグ付き VLAN インターフェイスで有効にすることはできません。

  9. ローカル PE スイッチの顧客エッジインターフェイスで VLAN タグを有効にするには、次のようにします。
  10. カプセル化を使用カスタマー エッジインターフェイスを設定します vlan-ccc
  11. VLAN ID を使用して、顧客エッジインタフェースの論理ユニットを設定します。
    注:

    VLAN ID は、論理インターフェイスユニット0上では構成できません。論理ユニット番号は、また1はそれ以上でなければなりません。

    もう一方の PE スイッチで顧客エッジインターフェイスを設定する場合は、同じ VLAN ID を使用する必要があります。

  12. ループバックアドレスをローカルアドレスとして指定し、次のfamily l2vpn signalingものを有効にする BGP を構成します。
  13. グループ名とタイプを指定して、BGP グループを設定します。
  14. リモート PE BGPのループバック アドレスをネイバーのアドレスとして指定して、ネイバーを設定します。
  15. ルーティングインスタンスを設定し、ルーティングインスタンス名を指定してl2vpn 、インスタンスタイプとしてを使用します。
  16. ルーティングインスタンスを顧客エッジインターフェイスに適用するように設定します。
  17. ルート識別子を使用するようにルーティングインスタンスを設定します。
  18. ルーティングインスタンスの VPN ルーティングおよび転送 (VRF) ターゲットを設定します。
    注:

    インポートとエクスポートのオプションを使用して VRF のインポートとエクスポートのポリシーを明示的に設定することで、より複雑なポリシーを作成できます。Junos OS Vpn 構成ガイドを参照してください。

  19. ルーティングインスタンスによって使用されるプロトコルとカプセル化のタイプを構成します。
  20. ルーティングインスタンスを顧客エッジインターフェイスに適用し、その説明を指定します。
  21. ルーティングインスタンスプロトコルサイトを設定します。
    注:

    リモートサイト ID ( remote-site-id ステートメントで設定) は、もう一方の PE スイッチ上に構成さsite-identifierれているサイト id (ステートメントで設定) に対応します。

1つの PE スイッチの設定が完了したら、同じ手順に従って、もう一方の PE スイッチを構成します。

注:

もう1つの PE スイッチには、同じタイプのスイッチを使用する必要があります。EX8200 を1つの PE スイッチとして使用して、もう一方の PE スイッチとして EX3200 または EX4200 を使用することはできません。

イーサネットオーバー MPLS (L2 サーキット) について

イーサネットオーバー MPLS では、レイヤー 2 (L2) イーサネットフレームを MPLS 上で透過的に送信できます。イーサネットオーバー MPLS では、MPLS に対応したレイヤー3コアを通じて、イーサネットトラフィックにトンネリングメカニズムを使用します。イーサネット・プロトコル・データ・ユニット (Pdu) を MPLS パケット内にカプセル化し、そのパケットを MPLS ・ネットワーク全体でラベル・スタッキングを使用して転送します。この技術には、サービスプロバイダ、エンタープライズ、およびデータセンター環境におけるアプリケーションが含まれています。災害復旧の目的で、データセンターは、地理的に離れ、WAN ネットワークを使用して相互接続された複数のサイトでホストされます。

注:

レイヤー2回路は、サーキットクロスコネクト (CCC) に似ていますが、2つのプロバイダエッジ (PE) ルーター間で単一のラベルスイッチパス (LSP) トンネルを介して複数のレイヤー2回線を転送できる点が異なります。それとは対照的に、各 CCC には専用の LSP が必要です。

データセンターにおけるイーサネットオーバー MPLS

災害復旧の目的で、データセンターは、地理的に離れ、WAN ネットワークを使用して相互接続された複数のサイトでホストされます。これらのデータセンターでは、以下の理由で L2 との接続が必要になります。

  • ストレージをファイバチャネル IP (FCIP) で複製します。FCIP は同一のブロードキャストドメインでのみ機能します。

  • サイト間で動的ルーティングプロトコルを実行します。

  • さまざまなデータセンターでホストされているノードを相互接続する高可用性クラスターをサポートします。

Over Ethernet over MPLSの設定(レイヤー 2 回線)

MPLS のイーサネットを実装するには、プロバイダエッジ (PE) スイッチでレイヤー2回線を構成する必要があります。顧客エッジ (CE) スイッチには特別な設定は不要です。プロバイダスイッチには、MPLS パケットの受信と送信を行うインターフェイス上で MPLS と LDP を設定する必要があります。

注:

レイヤー2回路は、2つの PE スイッチ間で単一のラベルスイッチパス (LSP) トンネルを介して複数のレイヤー2回線を転送できる点を除けば、回線クロスコネクト (CCC) に似ています。それとは対照的に、各 CCC には専用の LSP が必要です。

このトピックでは、MPLS のイーサネットをサポートするように PE スイッチを構成する方法について説明します。インターフェイスとプロトコルは、ローカル PE (PE1) とリモート PE (PE2) の両方で構成する必要があります。インターフェイス構成は、レイヤー2回線がポートベースか VLAN ベースかによって異なります。

リリース Junos OS リリース 20.3R1、レイヤー 2 回線をサポートして、レイヤー 2 VPN と VPW に LDP シグナリングを提供します。

図 13は、レイヤー2回線構成の例を示しています。

図 13: イーサネット over MPLS レイヤー2回線イーサネット over MPLS レイヤー2回線
注:

このトピックでは、PE1 としてのローカル PE スイッチと、PE2 としてのリモート PE スイッチについて説明します。また、変数ではなく、インターフェイス名を使用して、スイッチ間の接続を明確にします。スイッチのループバックアドレスは、以下のように設定されています。

  • PE1: 127.1.1.1

  • PE2: 127.1.1.2

注:

スイッチQFX シリーズインターフェイスEX4600レイヤー2回線インターフェイスCEは、AEインターフェイスをサポートしていない。

ポートベースのレイヤー2回線 (擬似回線) 用のローカル PE スイッチの設定

注意:

Lsp によって送信される最大フレームサイズよりも12バイト以上大きい MTU (最大送信単位) で MPLS ネットワークを構成します。受信 LSR でカプセル化されたパケットのサイズが LSP MTU を超えた場合、そのパケットはドロップされます。送信 LSR が、長さが指定された VC LSP でパケットを受信した場合 (ラベルスタックとシーケンスコントロールワードがポップした後)、宛先レイヤー2インターフェイスの MTU を超えると、そのパケットもドロップされます。

ポートベースのレイヤー2回線 (疑似線) のローカル PE スイッチ (PE1) を設定するには、次のようにします。

  1. イーサネットのカプセル化を行うためのアクセス CE フェーシングインターフェイスを構成します。
  2. レイヤー2回路を PE1 から PE2 に設定します。
  3. PE1 から PE2 へのラベルスイッチパスを設定します。
  4. コアおよびループバックインターフェイスのプロトコルを構成します。

ポートベースのレイヤー2回線 (擬似線) 用のリモート PE スイッチの構成

ポートベースのレイヤー2回線のリモート PE スイッチ (PE2) を設定するには、次のようにします。

  1. イーサネットのカプセル化を行うためのアクセス CE フェーシングインターフェイスを構成します。
  2. レイヤー2回路を PE2 から PE1 に設定します。
  3. PE2 から PE1 へのラベルスイッチパスを設定します。
  4. コアおよびループバックインターフェイスのプロトコルを構成します。

VLAN ベースのレイヤー2回線のローカル PE スイッチの設定

VLAN ベースのレイヤー2回線のローカル PE スイッチ (PE1) を設定するには、次のようにします。

  1. VLAN カプセル化のためのアクセス CE 接しているインターフェイスを構成します。
  2. CE に接しているインターフェイスの論理ユニットを構成して、VLAN カプセル化します。
  3. CE に接しているインターフェイスの論理ユニットを、家族の ccc に属するように設定します。
  4. VLAN タグを設定するための同じインターフェイスを構成します。
  5. 次のようなインターフェイスの VLAN ID を設定します。
  6. レイヤー2回路を PE1 から PE2 に設定します。
  7. PE1 から PE2 へのラベルスイッチパスを設定します。
  8. コアおよびループバックインターフェイスのプロトコルを構成します。

VLAN ベースのレイヤー2回線のリモート PE スイッチの構成

VLAN ベースのレイヤー2回線のリモート PE スイッチ (PE2) を設定するには、次のようにします。

  1. VLAN カプセル化のためのアクセス CE 接しているインターフェイスを構成します。
  2. CE に接しているインターフェイスの論理ユニットを構成して、VLAN カプセル化します。
  3. CE に接しているインターフェイスの論理ユニットを、家族の ccc に属するように設定します。
  4. VLAN タグを設定するための同じインターフェイスを構成します。
  5. 次のようなインターフェイスの VLAN ID を設定します。
  6. レイヤー2回路を PE2 から PE1 に設定します。
  7. PE2 から PE1 へのラベルスイッチパスを設定します。
  8. コアおよびループバックインターフェイスのプロトコルを構成します。
リリース履歴テーブル
リリース
説明
20.3R1
リリース Junos OS リリース 20.3R1、レイヤー 2 回線をサポートして、レイヤー 2 VPN と VPW に LDP シグナリングを提供します。
20.1R1
リリース リリース Junos OSから20.1R1イーサネット インターフェイスは、VLAN トランスラル クロスコネクト(TCC)カプセル化をサポートしています。
19.3R1
Junos OS リリース 19.3 R1 では、特定のモデルを使用して、ACX5448 デバイスとレイヤー2のローカルスイッチング機能によって、クロス接続に使用可能なハードウェアサポートを利用できます。このサポートにより、EVP およびイーサネット仮想プライベートライン (EVP) サービスを提供できます。
17.1R1
お客様が VPN サービスをサポートするのは、Junos OS リリース 17.1 R1 から起動する QFX10000 スイッチでサポートされています。
