ルーターインターフェイスの概要

ルーターのインターフェイスにより、ルーターとのネットワーク接続が可能になります。このトピックでは、一時インターフェイス、サービス インターフェイス、コンテナ インターフェイス、内部イーサネット インターフェイスなど、Junosでサポートされるさまざまなルーター インターフェイスについて説明します。また、インターフェイスの命名規則、インターフェイス カプセル化の概要、インターフェイス記述子の概要など、基本的なインターフェイス関連情報も紹介します。

ルーターインターフェイスの概要

通常、ルーターにはさまざまな機能に適した複数の異なるタイプのインターフェイスが含まれています。ルーター上のインターフェイスを機能させるには、それらを構成する必要があります。インターフェイスの場所を指定します (つまり、柔軟なPIC コンセントレーター [FPC]、高密度ポートコンセントレータ[DPC]、またはモジュラーポートコンセントレーター [MPC]) がインストールされているスロットです。また、物理インターフェイスカード[PIC] またはモジュラーインターフェイスカード[MIC] の場所、および SONET/SDH、非同期転送モード [ATM]、イーサネットなどのインターフェイスタイプを指定する必要があります。最後に、カプセル化タイプ、および適用される可能性があるインターフェイス固有のプロパティを指定する必要があります。

ルーターに現在存在しているインターフェイスと、現在は存在しないが将来追加される予定のインターフェイスを構成できます。Junos OS は、ハードウェアが設置されるとインターフェイスを検出し、事前設定された構成を適用します。

現在ルーターにどのインターフェイスがインストールされているかをshow interfaces terse確認するには、運用モードコマンドを発行します。インターフェイスが出力に含まれている場合は、ルーターに物理的にインストールされています。インターフェイスが出力に含まれていない場合は、ルーターにインストールされていません。

ご使用のルーターでサポートされているインターフェイスの詳細については、ルーターのインターフェイス モジュール リファレンス を参照してください

Junos OS のサービスクラス (CoS) のプロパティを設定して、パケット伝送、輻輳管理、CoS ベースの転送を管理するための複数の転送クラスなど、さまざまなアプリケーションに多様なサービスクラスを提供することができます。ルーティング プロパティの設定CoSについては、「 ルーティング デバイスの Junos OS サービス クラス ユーザー ガイド 」 を参照してください

インターフェイスのタイプ

インターフェイスは永続的または一時的なものにすることができ、ネットワークやサービスに使用されます。

  • 永続的インターフェイス —ルーターに常に存在するインターフェイス。

    ルーターの固定インターフェイスは、管理イーサネットインターフェイスと内部イーサネットインターフェイスで構成されています。以下のトピックで個別に説明しています。

  • 一時インターフェイス—ネットワーク設定のニーズに応じて、ルーターに挿入したり削除したりできるインターフェイス。

  • ネットワーク インターフェイス—主にトラフィック接続を提供する、イーサネットまたは SONET/SDH インターフェイスなどのインターフェイス。

  • サービス インターフェイス —宛先に配信される前にトラフィックを操作するための特定の機能を提供するインターフェイス。

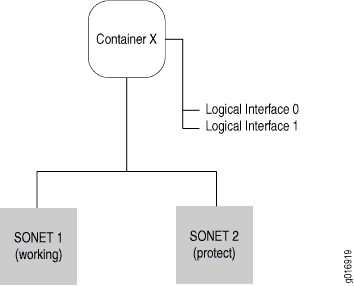

  • コンテナ インターフェイス —仮想コンテナ インフラストラクチャを使用して物理 SONET リンク上の APS(自動保護スイッチング)をサポートするインターフェイス。

Junos OS、インターフェイス コマンド リファレンスおよびサービス インターフェイス で説明されている設定不可のインターフェイスを内部で生成します

インターフェイスの名前付けの概要

各インターフェイスには、メディアタイプ、FPC または DPC が存在するスロット、PIC がインストールされている FPC 上の位置、PIC または DPC ポートを指定するインターフェイス名があります。インターフェイス名は、システム内の個々のネットワークコネクタを一意に識別します。インターフェイスの設定時や、ルーティングプロトコルなどのさまざまな機能やプロパティを個々のインターフェイスで有効にする際には、インターフェース名を使用します。システムは、インターフェイスの情報を表示するときに、たとえばshow interfacesコマンド内でインターフェイス名を使用します。

インターフェイス名は、物理部、チャネルパーツ、論理部によって表されます。

チャネライズド DS3、E1、OC12、STM1 インターフェイス以外のすべてのインターフェイスでは、名前のチャネル部分は省略可能です。

EX シリーズ、QFX シリーズ、NFX シリーズ、OCX1100、QFabric システム、EX4600 デバイスは、ジュニパーネットワークス Junos OS で実行される他のプラットフォームと同様のインターフェイスを定義するために、名前付け規則を使用しています。詳細については、「インターフェイスの名前付け規則について」を参照してください。

以下のセクションでは、インターフェイスの名前付け構成に関するガイドラインを示します。

インターフェイス名の物理部分

インターフェイス名の物理部分は、1つの物理ネットワークコネクタに対応する物理デバイスを識別します。

注:

内部インターフェイスは、ルーティングエンジンに依存しています。ルーティングエンジンがこのタイプのインターフェイスを使用しているかどうかを確認するには、次のコマンドを使用します。

インターフェイスを簡潔に表示

各シャーシがサポートするルーティングエンジンの詳細については、指定されたシャーシ、管理イーサネットインターフェイス、および各ルーティングエンジンの内部イーサネットインターフェイスで、ルーティングエンジンに対して最初にサポートされているリリースを参照してください。「関連ドキュメント」セクションの「シャーシによるサポートされているルーティングエンジン」へのリンクをご覧ください。

インターフェイス名のこの部分は、次のような形式になっています。

typeは、次のいずれかのネットワークデバイスを識別する、メディアタイプです。

  • ae:アグリゲート イーサネット インターフェイス。これは仮想的に集約されたリンクであり、ほとんどの PICs とは異なる名前付け形式を持っています。詳細については、アグリゲート型イーサネットインターフェイスの概要を参照してください。

  • as:アグリゲート SONET/SDH インターフェイス。これは仮想的に集約されたリンクであり、ほとんどの PICs とは異なる名前付け形式を持っています。詳細については、集約されたSONET/SDH インターフェイスの設定を参照してください。

  • at:ATM1 または ATM2 IQ(インテリジェント キュー)インターフェイス、または回線エミュレーション(CE)インターフェイス上の仮想 ATM インターフェイス。

  • bcm:bcm0 内部イーサネット プロセスは、さまざまな M シリーズおよび T シリーズ ルーターの特定のルーティング エンジンでサポートされています。詳細については、「関連ドキュメント」セクションの「サポートされているルーティングエンジン」というリンクを参照してください。

  • cau4:チャンネル化されたAU-4 IQインターフェイス(チャンネル化S STM1 IQまたはIQE PIC、またはチャンネル化OC12 IQおよびIQE PIC上に設定)。

  • ce1:チャンネル化E1 IQインターフェイス(チャンネル化E1 IQ PICまたはチャンネル化S STM1 IQまたはIQE PIC上に設定)。

  • ci:コンテナ インターフェイス。

  • coc1:チャンネル化されたOC1 IQインターフェイス(チャネル化OC12 IQおよびIQE、またはチャンネル化OC3 IQおよびIQE PIC上に設定)。

  • coc3:チャンネル化されたOC3 IQインターフェイス(チャネル化OC3 IQおよびIQE PIC上に設定)。

  • coc12—チャンネル化されたOC12 IQインターフェイス(チャネル化OC12 IQおよびIQE PIC上に設定)。

  • coc48:チャンネル化されたOC48インターフェイス(チャネル化OC48およびチャンネル化OC48 IQE PIC上に設定)。

  • cp—コレクター インターフェイス(監視サービスII PIC上に設定)。

  • cstm1:チャンネル化されたS STM1 IQインターフェイス(チャンネル化S STM1 IQまたはIQE PIC上に設定)。

  • cstm4:チャンネル化されたS STM4 IQインターフェイス(チャンネル化されたOC12 IQおよびIQE PIC上に設定)。

  • cstm16:チャネル化された STM16 IQ インターフェイス(チャネル化 OC48/STM16 およびチャンネル化 OC48/STM16 IQE PIC 上に設定)。

  • ct1:チャンネル化T1 IQインターフェイス(DS3 IQおよびIQE PIC、チャンネル化OC3 IQおよびIQE PIC、チャンネル化OC12 IQおよびIQE PIC、またはチャネル化T1 IQ PIC上に設定)。

  • ct3:チャネル化T3 IQインターフェイス(DS3 IQおよびIQE PIC、チャンネル化OC3 IQおよびIQE PI、またはチャンネル化OC12 IQおよびIQE PIC上に設定)。

  • demux:IP 送信元または宛先アドレスを使用して受信パケットを多重化する論理 IP インターフェイスをサポートするインターフェイス。シャーシ当たり1つの demux インターフェイス (demux0) のみが存在します。すべてのマルチプレクサー for mux 論理インターフェイスは、基盤となる論理インターフェイスに関連付けられている必要があります。

  • dfc:1 つ以上の監視サービス III PIC をT SeriesまたはM320ルーター上で動的フロー キャプチャ処理をサポートするインターフェイス。ダイナミックフローキャプチャを使用すると、動的なフィルタリング基準に基づいてパケットフローをキャプチャできます。具体的には、この機能を使用して、オンデマンドの制御プロトコルを使用して、特定のフィルタリストを1つ以上の宛先に一致させるパッシブに監視されたパケットフローを転送することができます。

  • ds—DS0インターフェイス(マルチチャネルDS3 PIC、チャンネル化E1 PIC、チャンネル化OC3 IQおよびIQE PIC、チャンネル化OC12 IQおよびIQE PIC、チャネル化DS3 IQおよびIQE PIC、チャネル化E1 IQ PIC、チャネル化S STM1 IQまたはIQE PIC、もしくはチャネル化T1 IQ上に設定)。

  • dsc—破棄インターフェイス。

  • e1—E1 インターフェイス(チャンネル化 STM1-to-E1 インターフェイスを含む)。

  • e3—E3インターフェイス(E3 IQインターフェイスを含む)。

  • em:管理および内部イーサネット インターフェイス。M Series ルーター、MX シリーズルーター、T Series ルーター、および TX シリーズルーターでは、このshow chassis hardwareコマンドを使用して、ルーターに関するハードウェア情報 (ルーティングエンジンモデルなど) を表示できます。ルーターでサポートされている管理インターフェイスとルーティングエンジンの組み合わせを確認するには、「管理イーサネットインターフェイスサポートされるルーティングエンジンの詳細は、ルーターによって理解する」を参照してください。

  • es:暗号化インターフェイス。

  • et:100 ギガビット イーサネット インターフェイス(10、40、100 ギガビット イーサネット インターフェイス、PTX シリーズ パケット トランスポート ルーター)。

  • fe:高速イーサネット インターフェイス。

  • fxp:管理および内部イーサネット インターフェイス。M Series ルーター、MX シリーズルーター、T Series ルーター、および TX シリーズルーターでは、このshow chassis hardwareコマンドを使用して、ルーターに関するハードウェア情報 (ルーティングエンジンモデルなど) を表示できます。ルーターでサポートされている管理インターフェイスとルーティングエンジンの組み合わせを確認するには、「管理イーサネットインターフェイスサポートされるルーティングエンジンの詳細は、ルーターによって理解する」を参照してください。

  • ge—ギガビット イーサネット インターフェイス。

    注:
    • XENPAK の10ギガビットイーサネットインターフェイス PIC は、M シリーズルーターでのみサポートされ、 gexeインターフェイス名前付け規則ではなく、インターフェイス名前付け規則を使用して設定されます。詳細については、以下の show コマンドを参照してください。

      show chassis hardware

      構成インターフェイスの表示

    • MX および SRX シリーズデバイスでは、1ギガビット sfp または SFP + 光ファイバーインターフェイスには、1 xe個の gbe を挿入した場合でも、常に名前が付けられています。ただし、EX および QFX シリーズのデバイスでは、インターフェイス名は、 ge挿入xeされた光デバイスの速度に基づいて示されるか、そのものになります。

  • gr:GRE(一般ルーティングカプセル化)トンネル インターフェイス。

  • gre:内部で一般化されたインターフェイスで、GMPLS(Generalized MPLSチャネルとしてのみ設定可能)。GMPLS の詳細については、「 Junos OS MPLS ユーザー ガイド 」を参照してください

    注:

    GRE インターフェイス (gre-x/y/z) は、GMPLS の制御チャネルに対してのみ設定できます。GRE インターフェイスは、他のアプリケーションではサポートされていないか、構成できません。.

  • ip:IP-over-IP カプセル化トンネル インターフェイス。

  • ipip:設定できない内部生成インターフェイス。

  • ixgbe:内部イーサネット プロセス ixgbe0 および ixgbe1 は、TX Matrix Plus および PTX5000 でサポートされる RE-DUO-C2600-16G ルーティング エンジン で使用されます。

  • iw—レイヤー 2 回線およびレイヤー 2 VPN 接続のエンドポイントに関連付けられた論理インターフェイス(レイヤー 2 VPN を偽ワイヤ スティッチング)。VPN の詳細については、「 ルーティング デバイス用 Junos OS VPN ライブラリ 」を参照してください

  • lc:設定できない内部生成インターフェイス。

  • lo—ループバック インターフェイス。Junos OS によって、1つのlo0ループバックインターフェイス () が自動的に設定されます。この論理インターフェイスlo0.16383は、ルーターコントロールトラフィック用の nonconfigurable インターフェイスです。

  • ls:リンク サービス インターフェイス。

  • lsi:設定できない内部生成インターフェイス。

  • ml:マルチリンク インターフェイス(マルチリンク フレーム リレーと MLPPP を含む)。

  • mo:監視サービス インターフェイス(監視サービスと監視サービス II を含む)。この論理インターフェイスmo-fpc/pic/port.16383は、ルーターコントロールトラフィック用に内部的に生成された nonconfigurable インターフェイスです。

  • ms:マルチサービス インターフェイス。

  • mt—マルチキャスト トンネル インターフェイス(VPN 用内部ルーター インターフェイス)。ルーターにトンネル PIC がある場合、構成した仮想プライベートネットワーク (VPN)mtごとに、Junos OS によって1つのマルチキャストトンネルインターフェイス () が自動的に構成されます。マルチキャストインターフェイスの設定は必須ではありませんが、 multicast-onlyこの文を使用してユニットとファミリを設定し、トンネルがマルチキャストトラフィックのみを送受信できるようにすることができます。詳細については、マルチキャストのみを参照してください。

  • mtun:設定できない内部生成インターフェイス。

  • oc3—OC3 IQ インターフェイス(チャネル化OC12 IQおよびIQE PIC、またはチャンネル化OC3 IQおよびIQE PIC上に設定)。

  • pd:パケットのカプセル化を開始するRP(ランデブー ポイント)上のインターフェイス。

  • pe—RP ルーター宛てのパケットをカプセル化するファーストホップ PIM ルーター上のインターフェイス。

  • pimd:設定できない内部生成インターフェイス。

  • pime:設定できない内部生成インターフェイス。

  • rlsq:0~127 の番号が付されたコンテナ インターフェイスを使用して、可用性の高い設定でプライマリとセカンダリの LSQ PI を結び付けします。プライマリ PIC の障害が発生すると、代替 PIC に切り替えられます。またその逆も同様です。

  • rms:2 つのマルチサービス インターフェイス用の冗長インターフェイス。

  • rsp:アダプティブ サービス インターフェイス用の冗長仮想インターフェイス。

  • se:シリアル インターフェイス(EIA-530、V.35、X.21 のインターフェイスを含む)。

  • si:Trio ベースのライン カードでホストされるサービスインライン インターフェイス。

  • so—SONET/SDH インターフェイス。

  • sp:適応型サービス インターフェイス。この論理インターフェイスsp-fpc/pic/port.16383は、ルーターコントロールトラフィック用に内部的に生成された nonconfigurable インターフェイスです。

  • stm1:STM1 インターフェイス(OC3/STM1 インターフェイス上に設定)。

  • stm4—STM4 インターフェイス(OC12/STM4 インターフェイス上に設定)。

  • stm16—STM16 インターフェイス(OC48/STM16 インターフェイス上に設定)。

  • t1—T1インターフェイス(チャンネル化されたDS3-DS1インターフェイスを含む)。

  • t3:T3 インターフェイス(チャネル化 OC12-to-DS3 インターフェイスを含む)。

  • tap:設定できない内部生成インターフェイス。

  • umd:USB モデム インターフェイス。

  • vsp:音声サービス インターフェイス。

  • vc4:仮想的に連結されたインターフェイス。

  • vt:仮想ループバック トンネル インターフェイス。

  • xe:10 ギガビット イーサネット インターフェイス。古い10ギガビットイーサネットインターフェイスの中geには、メディアタイプxeを使用して、ネットワークデバイスの物理部分を特定するものがあります。

  • xt:レイヤー 2 トンネル接続を確立するための、保護システム ドメインの論理インターフェイス。

fpc物理インタフェースが配置されている FPC または DPC カードの番号を識別します。特に、カードが取り付けられているスロットの番号です。

M40、M40e、M160、M320、M120、T320、T640、T1600の各ルーターには、8個のFPCスロットがあります。このFPCスロットには、シャーシ正面に向かっている間、左から右に0~7の番号が付けされています。互換性のある FPCs と PICs の詳細については、ルーターのハードウェアガイドを参照してください。

PTX1000 ルーターでは、FPC 番号は常に0です。

M20 ルーターには、シャーシの正面に向かって、0 ~ 3 番目の番号が付けられた4個の FPC スロットがあります。スロット番号は各スロットの横に印刷されます。

MX シリーズルーターは、Dpc、FPCs、およびモジュラー型インターフェイスカード (Mic) をサポートしています。互換性のあるDPC、FPC、PICs、MICSについて、詳しくは インターフェイス モジュール リファレンス MX シリーズを参照してください

M5、M7i、M10、M10i ルーターでは、FPCs がシャーシに組み込まれています。シャーシに PICs を取り付けます。

M5 と M7i ルーターには、最大4個の PICs を持つスペースがあります。M7i ルーターには、統合されたトンネル PIC、またはオプションで統合型の統合型 MS PIC が用意されています。

M10 と M10i ルーターには、最大で8個の PICs を確保するためのスペースがあります。

ルーティングマトリクスは、最大32の FPCs (番号 0 ~ 31) を持つことができます。

ルーティングマトリクスのインターフェイス名の詳細については、 TX マトリクスルーターをベースにしたルーティングマトリクスのインターフェイス名を参照してください。

pic物理インタフェースが配置されている PIC の番号を識別します。具体的には、FPC 上の PIC 位置の番号です。4台の PIC スロットを備えた FPCs には、0 ~ 3 の番号が付けられています。3つの PIC スロットを備えた FPCs には、0 ~ 2 の番号が付けられています。PIC ロケーションは、FPC キャリアボードに印刷されます。複数の PIC スロットを使用する PICs では、下段 PIC スロット番号が PIC 位置を識別します。

portPIC または DPC の特定のポートを識別します。ポート数は PIC によって異なります。ポート番号は PIC に印刷されます。

インターフェイス名の論理部分

インターフェイス名の論理ユニット部分は、論理ユニット番号に対応しています。さまざまなインターフェイスタイプに応じて、数値の範囲が異なります。現在の範囲値に対応する単位を参照してください。

名前の仮想部では、ピリオド( )でポート番号と論理ユニット番号 . を分離します。

  • その他のプラットフォーム:

インターフェイス名の区切り記号

インターフェイス名の各要素の間には、区切り記号があります。

名前の物理部分では、ハイフン (-) によって FPC 番号とメディアタイプが区別され、スラッシュ (/) は FPC、PIC、ポート番号を区切ります。

名前の仮想部分では、ピリオド (.) がチャネルと論理ユニット番号を分離しています。

コロン (:)インターフェイス名の物理/仮想部分を分離します。

インターフェイス名のチャネル部分

インターフェイス名のチャネル識別子部分は、チャネライズドインターフェイス上でのみ必要です。チャネライズドのインターフェイスでは、channel 0 が最初のチャネライズドインターフェイスを識別します。チャネライズド IQ とチャネライズド IQE のインターフェイスでは、channel 1 は最初のチャネライズドインターフェイスを識別します。連結されていない (チャネライズド) SONET/SDH OC48 インターフェイスには、0 ~ 3 の番号が付けられた4つの OC12 チャネルがあります。

現在ルーターにインストールされているチャネライズド PICs のタイプを確認するにshow chassis hardwareは、CLI (コマンドラインインターフェイス) の最上位レベルのコマンドを使用します。出力には、チャンネル化IQとIQE PICが表示され、説明に「インテリジェント キューイングIQ」または「拡張インテリジェント キューイングIQE」が表示されます。詳細については、チャネライズドのインターフェイスの概要を参照してください。

ISDN インターフェイスについては、フォームbc-pim/0/port:nで B チャネルを指定します。n B チャネル ID であり、1または2を指定できます。フォームdc-pim/0/port:0に D チャネルを指定します。

注:

ISDN に関しては、B チャネルインターフェイスと D チャネルインタフェースには、設定可能なパラメーターはありません。ただし、インターフェイス統計が表示されている場合、B チャネルと D チャネルのインターフェイスは統計的な値を持ちます。

注:

Junos OS 実装では、論理インタフェースは、 unit[edit interfaces interface-name]階層レベルにステートメントを含めることで構成するインターフェイスを意味します。論理インタフェースは、 .logicalまたは論理ユニット番号がge-0/0/0.1どこにあるかt1-0/0/0:0.11ように、インターフェイス名の末尾にディスクリプターを持ちます。

通常、チャネライズドのインターフェイスは論理または仮想として考えられますが、チャネライズド IQ または IQE PIC 内の T3、T1、および NxDS0 のインターフェイスを物理インターフェイスとして認識する Junos OS です。たとえば、両方とt3-0/0/0t3-0/0/0:1も、Junos OS によって物理インターフェイスとして扱われます。それに対しt3-0/0/0.2t3-0/0/0:1.2 、インターフェイス名の最後には.2論理インタフェースがあると考えられています。

TX マトリクスルーターをベースにしたルーティングマトリクスのインターフェイス名

ジュニパーネットワークス TX マトリクスルーターをベースにしたルーティングマトリクスは、1つの TX マトリクスルーターと 1 ~ 4 台の相互接続された T640 ルーターで構成するマルチシャーシアーキテクチャです。ユーザーインターフェイスの観点から見ると、ルーティングマトリクスは単一のルーターとして表示されます。TX マトリクスルーターは、に図 1示すように、すべての T640 ルーターを制御します。

図 1: ルーティングマトリクスルーティングマトリクス

TX マトリクスルーターは、スイッチカードシャーシ(SCC) とも呼ばれています。CLI は、 scc TX Matrix ルーターを参照するために使用します。ルーティングマトリクス内の T640 ルーターは、ラインカードシャーシ(LCC) とも呼ばれます。CLI は、 lccプリフィックスとして特定の T640 ルーターを参照するために使用します。

Lcc には、ハードウェアの設定と TX マトリクスルーターへの接続に応じて、0 ~ 3 の数字が割り当てられます。詳細については、 TXマトリクス ルーター ハードウェア ガイド を参照してください。ルーティングマトリクスは最大4台の T640 ルーターを持つことができ、各 T640 ルーターには最大8個の FPCs が搭載されています。そのため、ルーティング マトリクス全体では最大32のFPC(0~31)を使用できます。

Junos OS CLI では、インターフェイス名は次のような形式になっています。

ルーティングマトリクス内のfpc T640 ルーターの番号を指定すると、Junos OS は次の割り当てに基づいて、指定された FPC を含む T640 ルーターを決定します。

  • LCC 0 では、FPC ハードウェアスロット 0 ~ 7 が 0 ~ 7 として設定されています。

  • LCC 1 では、FPC ハードウェアスロット 0 ~ 7 は 8 ~ 15 に設定されています。

  • LCC 2 では、FPC ハードウェアスロット 0 ~ 7 が 16 ~ 23 として設定されています。

  • LCC 3 では、FPC ハードウェアスロット 0 ~ 7 が 24 ~ 31 に設定されています。

たとえば、in 1se-1/0/0は、ラベル付けlcc0された T640 ルーター上の FPC ハードウェアスロット1を意味します。In 11t1-11/2/0は、ラベル付けlcc1された T640 ルーター上の FPC ハードウェアスロット3を意味します。In 20so-20/0/1は、ラベル付けlcc2された T640 ルーター上の FPC ハードウェアスロット4を意味します。In 31t3-31/1/0は、ラベル付けlcc3された T640 ルーター上の FPC ハードウェアスロット7を意味します。

表 1ルーティングマトリクスにおける T640 ルーターの FPC 番号付けをまとめたものです。

表 1: ルーティングマトリクスにおける T640 ルーターの FPC 番号付け

T640 ルーターに割り当てられた LCC 番号

構成番号

0

0 ~ 7

1

8 ~ 15

2

16 ~ 23

3

24 ~ 31

表 2 は、LCC 0~3のFPCハードウェア スロットと対応する設定番号を示しています。

表 2: ルーティングマトリクスで T640 ルーターに1対1の FPC 番号を使用

FPC 番号付け

T640 ルーター



LCC 0
ハードウェアスロット

0

1

2

3

4

5

6

7

構成番号

0

1

2

3

4

5

6

7

LCC 1
ハードウェアスロット

0

1

2

3

4

5

6

7

構成番号

8

9

10

11

12

13

14

15

LCC 2
ハードウェアスロット

0

1

2

3

4

5

6

7

構成番号

16

17

18

19

20

21

22

23

LCC 3
ハードウェアスロット

0

1

2

3

4

5

6

7

構成番号

24

25

26

27

28

29

30

31

TXマトリクス プラス ルーターに基づくルーティング マトリクスのインターフェイス命名規則

ジュニパーネットワークス TX Matrix Plus ルーターをベースにしたルーティングマトリクスは、1つの TX マトリクスプラスルーターと、1 ~ 4 個の相互接続された T1600 ルーターで構成するマルチシャーシアーキテクチャです。ユーザーインターフェイスの観点から見ると、ルーティングマトリクスは単一のルーターとして表示されます。TX Matrix Plus ルーターは、に図 2示すように、すべての T1600 ルーターを制御します。

図 2: TXマトリクス プラス ルーターに基づくルーティング マトリクスTXマトリクス プラス ルーターに基づくルーティング マトリクス

TX マトリクスプラスルーターは、スイッチファブリックシャーシ(SFC) とも呼ばれます。CLI は、 sfc TX Matrix Plus ルーターを参照するために使用します。ルーティングマトリクス内の T1600 ルーターは、ラインカードシャーシ(LCC) とも呼ばれます。CLI は、 lccプリフィックスとして特定の T1600 ルーターを参照するために使用します。

Lcc には番号 0 ~ 3 が割り当てられますが、ハードウェアの設定と TX Matrix Plus ルーターへの接続によって異なります。詳細については、 TXマトリクス プラス ルーター ハードウェア ガイド を参照してください。TX Matrix Plus ルーターをベースにしたルーティングマトリクスは、最大4台の T1600 ルーターを持つことができ、各 T1600 ルーターには最大8個の FPCs が搭載されています。そのため、ルーティング マトリクス全体では最大32のFPC(0~31)を使用できます。

Junos OS CLI では、インターフェイス名は次のような形式になっています。

ルーティングマトリクス内のfpc T1600 ルーターの番号を指定すると、Junos OS は次の割り当てに基づいて、指定された FPC を含む T1600 ルーターを決定します。

  • LCC 0 では、FPC ハードウェアスロット 0 ~ 7 が 0 ~ 7 として設定されています。

  • LCC 1 では、FPC ハードウェアスロット 0 ~ 7 は 8 ~ 15 に設定されています。

  • LCC 2 では、FPC ハードウェアスロット 0 ~ 7 が 16 ~ 23 として設定されています。

  • LCC 3 では、FPC ハードウェアスロット 0 ~ 7 が 24 ~ 31 に設定されています。

たとえば、in 1se-1/0/0は、ラベル付けlcc0された T1600 ルーター上の FPC ハードウェアスロット1を意味します。In 11t1-11/2/0は、ラベル付けlcc1された T1600 ルーター上の FPC ハードウェアスロット3を意味します。In 20so-20/0/1は、ラベル付けlcc2された T1600 ルーター上の FPC ハードウェアスロット4を意味します。In 31t3-31/1/0は、ラベル付けlcc3された T1600 ルーター上の FPC ハードウェアスロット7を意味します。

表 3TX マトリクスプラスルーターをベースにしたルーティングマトリクスの FPC 番号付けをまとめたものです。

表 3: ルーティングマトリクスにおける T1600 ルーターの FPC 番号付け

T1600 ルーターに割り当てられた LCC 番号

構成番号

0

0 ~ 7

1

8 ~ 15

2

16 ~ 23

3

24 ~ 31

表 4 は、LCC 0~3のFPCハードウェア スロットと対応する設定番号を示しています。

表 4: ルーティングマトリクスで T1600 ルーターに1対1の FPC 番号を使用

FPC 番号付け

T1600 ルーター



LCC 0
ハードウェアスロット

0

1

2

3

4

5

6

7

構成番号

0

1

2

3

4

5

6

7

LCC 1
ハードウェアスロット

0

1

2

3

4

5

6

7

構成番号

8

9

10

11

12

13

14

15

LCC 2
ハードウェアスロット

0

1

2

3

4

5

6

7

構成番号

16

17

18

19

20

21

22

23

LCC 3
ハードウェアスロット

0

1

2

3

4

5

6

7

構成番号

24

25

26

27

28

29

30

31

シャーシインターフェイスの命名

[edit chassis]階層レベルでフレーミングなど一部の PIC プロパティを設定します。シャーシインターフェイスの名前は、ルーティングハードウェアによって異なります。

  • スタンドアロンルーターの PIC プロパティを設定するには、FPC および PIC 番号を以下のように指定する必要があります。

  • ルーティングマトリクスに構成された T640 または T1600 ルーターの PIC プロパティを構成するには、LCC、FPC、PIC 番号を以下のように指定する必要があります。

    ルーティングマトリクス内の T640 ルーターの FPC スロットについては、T640 ルーターのシャーシでラベル付けされた実際のハードウェアスロット番号を指定します。に示す対応するソフトウェアFPC設定番号は使用されません 表 2

    ルーティングマトリクス内の T1600 ルーターの FPC スロットについては、T1600 ルーターのシャーシでラベル付けされた実際のハードウェアスロット番号を指定します。に示す対応するソフトウェアFPC設定番号は使用されません 表 3

階層の詳細については、 ルーティング デバイス の Junos OS [edit chassis]管理ライブラリ を参照してください

\N インターフェイスの名前付け

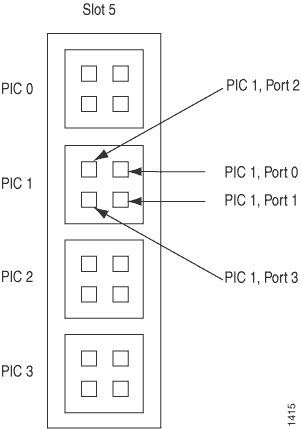

このセクションでは、名前付けインターフェイスの例を示します。スロット、PICs、ポートがどこにあるかを示した詳細に図 3ついては、を参照してください。

図 3: インターフェイススロット、PIC、ポートの場所インターフェイススロット、PIC、ポートの場所

PIC 位置0と1で2つの OC3 SONET/SDH PICs を備えたスロット1の FPC では、2つのポートを使用する PIC ごとに、次の名前が使われています。

スロット1とコンカチネートモードで OC48 の SONET/SDH PIC は単一の FPC として表示され、単一のポートを備えた PIC が1つあります。このインターフェイスが単一の論理ユニットを持つ場合は、次の名前が付いています。

スロット1とチャネライズドモードの OC48 の SONET/SDH PIC には、各チャネルの番号が含まれています。たとえば、以下のように記述します。

スロット1の FPC で、PIC 位置2のチャネライズド OC12 PIC を使用している場合は、DS3 チャネルの名前は次のようになります。

4つの OC12 ATM PICs を備えたスロット1の FPC の場合 (FPC は完全に設定されている)、それぞれが1つのポートと1つの論理ユニットを持つ4つの PICs には、以下の名前があります。

T640 ルーターのルーティングマトリクスでlcc1、4つの SONET OC192 PICs を備えたスロット5の FPC について、それぞれが1つのポートと1つの論理ユニットを持つ4つの PICs には、以下の名前が付いています。

スロット1の FPC (4 ポート ISDN インターフェイス1個) では、ポート4の名前は次のようになります。

第1の B チャネル、2番目の B チャネル、および制御チャネルには、次の名前が付いています。

インターフェイス記述子の概要

インターフェイスを構成する場合、物理インターフェイス記述子のプロパティを効果的に指定します。ほとんどの場合、物理インターフェース記述子は単一の物理デバイスに対応し、以下のパーツで構成されています。

  • メディアタイプを定義するインターフェイス名

  • FPC または DPC が配置されているスロット

  • PIC がインストールされている FPC 上の位置

  • PIC または DPC ポート

  • インターフェイスのチャネルおよび論理ユニット番号(オプション)

各物理インターフェース記述子には、1つまたは複数の論理インタフェース記述子を含めることができます。これにより、1つまたは複数の論理 (または仮想) インターフェイスを単一の物理デバイスにマッピングできます。複数の論理インタフェースを作成することは、ATM、フレームリレー、およびギガビットイーサネットネットワークに役立ちます。これは、複数のバーチャル回線、データリンク接続、または仮想 Lan (Vlan) を単一のインターフェイスデバイスに関連付けることができます。

各論理インターフェース記述子には、論理インタフェースを介して実行されるように関連づけられているプロトコルファミリーを定義するために、1つ以上のファミリー記述子を設定できます。

以下のプロトコルファミリーがサポートされています。

  • インターネットプロトコルバージョン 4 (IPv4) suite (inet)

  • インターネットプロトコルバージョン 6 (IPv6) スイート (inet6)

  • サーキットクロスコネクト (CCC)

  • 直線移動クロスコネクト (TCC)

  • 国際標準化組織 (ISO)

  • マルチリンクフレームリレーエンドツーエンド (MLFR エンドツーエンド)

  • マルチリンクフレームリレーのユーザーからネットワークへのインターフェイスネットワークツーネットワークインターフェイス (MLFR UNI NNI)

  • マルチリンクポイントツーポイントプロトコル (MLPPP)

  • マルチプロトコル ラベル スイッチ(MPLS)

  • 簡易ネットワークプロトコル (TNP)

  • (M Series、T Series、MX シリーズルーターのみ)仮想プライベート LAN サービス (VPLS)

最後に、各ファミリ記述子は1つ以上のアドレスエントリを持つことができます。これにより、ネットワークアドレスと論理インターフェイスと物理インターフェイスが関連付けられます。

さまざまなインターフェイス記述子を以下のように設定します。

  • 物理インターフェース記述子を構成するには、 interfaces interface-nameステートメントを含めます。

  • 論理インタフェース記述子を構成するには、 unit以下の例interfaces interface-nameに示すように、 .logical論理ユニット番号が1であるようにt3-0/0/0.1、ステートメント内にステートメントを指定するか、インターフェイス名の末尾に記述子を含める必要があります。

  • ファミリ記述子を構成するには、 familyunitステートメント内に family ステートメントを含めます。

  • Address ステートメントをfamilyステートメント内に含めることで、アドレスエントリを設定します。

  • トンネルを設定するにはhttps://www.juniper.net/documentation/en_US/junos/topics/reference/configuration-statement/tunnel-edit-interfaces-ni.htmlunitステートメント内に tunnel ステートメントを含めます。

注:

論理インターフェイスのアドレスは、トンネル インターフェイスの送信元アドレスまたは宛先アドレスと同じにすることはできません。トンネル インターフェイスのアドレスで論理インターフェイスを設定する、またはその逆を行う場合、コミット エラーが発生します。

インターフェイス名の物理部分

ACX シリーズユニバーサルメトロルーターのインターフェイス名

ACX シリーズルーターには、実際の PIC デバイスはありません。代わりに、ルーターの正面パネルにネットワークポートが内蔵されています。これらのポートは、PIC デバイスを持つルーターの場合と同じ命名規則に従って名前が付けられています。 FPC、PIC、ポートが擬似デバイスであることを理解しています。これらのポートのいずれかに関する情報を表示する場合は、インターフェイスタイプ、フレキシブル PIC コンセントレーター (FPC) のスロット、物理インターフェイスカード(PIC) の FPC スロット、設定されたポート番号を指定します。

インターフェイス名の物理部では、ハイフン( )でメディア タイプとFPC番号を分離し、スラッシュ( )で -/ FPC、PIC、ポート番号を分離しています。

M Series および T Series ルーターのインターフェイス名

M Series と T Series ルーターでは、インターフェイスに関する情報を表示する場合に、インターフェイスタイプ、フレキシブル PIC コンセントレーター (FPC) がインストールされているスロット、物理インターフェイスカード(PIC) がある FPC のスロット、および設定されたポート番号を指定します。

インターフェイス名の物理部では、ハイフン( )でメディア タイプとFPC番号を分離し、スラッシュ( )で -/ FPC、PIC、ポート番号を分離しています。

注:

物理記述の例外として、アグリゲート イーサネットとアグリゲート SONET/SDH インターフェイスがあります。このインターフェースには、それぞれ構文を使用し、 type-fpc/pic/portae numberas number を使用します。

MX シリーズルーターインターフェイス名

MX シリーズルーターでインターフェイスに関する情報を表示する場合は、インターフェイスタイプ、高密度ポートコンセントレータ (DPC)、フレキシブル PIC コンセントレーター (FPC)、またはモジュラーポートコンセントレーター (MPC) スロット、PIC または MIC スロット、設定されたポート番号を指定します。

注:

この MX シリーズ ルーターでは DPC、FPC、FPC、MICS、PIC を使用しますが、この本のコマンド構文はfpc/pic/portとして簡素に示されています。

インターフェイス名の物理部分では、ハイフン (-) によって FPC 番号とメディアタイプが区別され、スラッシュ (/) は DPC、FPC または MPC、MIC、PIC、ポート番号を区切ります。

  • fpc—ポート、FPC、または MPC DPC設置されているスロット。

  • pic— PICが位置するFPCのスロット。

    Dpc、Mic、16ポート MPC の場合、PIC 値はポートの論理グループであり、プラットフォームによって異なることがあります。

  • ポート—ポート、ポートDPC PIC、MPC、MICのポート番号。

PTX シリーズルーターのインターフェイス名

PTX シリーズパケットトランスポートルーターでは、インターフェイスに関する情報を表示する場合、インターフェイスのタイプ、フレキシブル PIC コンセントレーター (FPC) がインストールされているスロット、物理インターフェイスカード(PIC) が存在する FPC のスロット、設定されたポート番号を指定します。

注:
  • PTX ルーターは、イーサネットタイプのインターフェイスのみをサポートしています。物理インターフェイス名のメディア タイプ部分は、イーサネット インターフェイス タイプのみサポートしています。et

  • CLI では、すべての PTX3000 PICs はとpic0して表されています。詳細については、 PTX3000 PIC の説明を参照してください。

インターフェイス名の物理部では、ハイフン( )でメディア タイプ( )とFPC番号を分離し、スラッシュ( )で -et/ FPC、PIC、ポート番号を分離しています。

インターフェイス設定の表示

設定を表示するには、設定showモードのコマンドか、 show configurationトップレベルのコマンドを使用します。インターフェイスは数値順に表示されます。これは、最小から最大スロット番号まで、さらには最小から最大の PIC 番号になり、最後に最下位から最も高いポート番号へと順番になります。

インターフェイス Encapsulations の概要

表 5インターフェイスタイプ別のカプセル化のサポートを示します。

表 5: インターフェイスタイプによるカプセル化のサポート

インターフェイス タイプ

物理インターフェイスカプセル化

論理インタフェース

ae:アグリゲート イーサネット インターフェイス

ethernet-ccc:イーサネット クロスコネクト

extended-vlan-ccc—クロスコネクト用の標準に非標準のTPIDタグ付け

extended-vlan-vpls—拡張 VLAN 仮想プライベート LAN サービス

flexible-ethernet-services—ユニット単位のイーサネット カプセル化設定が可能

vlan-ccc—802.1Q クロスコネクト用タギング

ethernet-vpls—イーサネット仮想プライベート LAN サービス

vlan-vpls—VLAN 仮想プライベート LAN サービス



dix—Ethernet DIXv2(RFC 894)

vlan-ccc—802.1Q クロスコネクト用タギング



as—アグリゲート SONET/SDH インターフェイス

cisco-hdlc:Cisco 互換 HDLC フレーミング

ppp—シリアル PPP デバイス

該当なし

at—ATM1 インターフェイス

atm-ccc-cell-relay:クロスコネクト用ATMセル リレー カプセル化

atm-pvc—ATM 永続的仮想回線

ethernet-over-atm—ATM 上のイーサネット カプセル化

atm-ccc-cell-relay:CCC 用 ATM セル リレー

atm-ccc-vc-mux—CCC用ATM VC

atm-cisco-nlpidCisco 互換 ATM NLPID カプセル化

atm-nlpid—ATM NLPID カプセル化

atm-snap—ATM LLC/SNAP カプセル化

atm-tcc-snap—トランスラル クロスコネクト用ATM LLC/SNAP

atm-tcc-vc-mux—トランスラル クロスコネクト用ATM VC

atm-vc-mux—ATM VC の多重化

ether-over-atm-llc—ATM 上のイーサネット(LLC/SNAP)カプセル化

at—ATM2 IQ(インテリジェント キューイング)インターフェイス

atm-ccc-cell-relay:クロスコネクト用ATMセル リレー カプセル化

atm-pvc—ATM 永続的仮想回線

ethernet-over-atm—ATM 上のイーサネット カプセル化

atm-ccc-cell-relay:CCC 用 ATM セル リレー

atm-ccc-vc-mux—CCC用ATM VC

atm-cisco-nlpidCisco 互換 ATM NLPID カプセル化

atm-mlppp-llc—AAL5/LLC 上の ATM MLPPP

atm-nlpid—ATM NLPID カプセル化

atm-ppp-llc—AAL5/LLC 上の ATM PPP

atm-ppp-vc-mux—生 AAL5 上の ATM PPP

atm-snap—ATM LLC/SNAP カプセル化

atm-tcc-snap—トランスラル クロスコネクト用ATM LLC/SNAP

atm-tcc-vc-mux—トランスラル クロスコネクト用ATM VC

atm-vc-mux—ATM VC の多重化

ether-over-atm-llc—ATM 上のイーサネット(LLC/SNAP)カプセル化

ether-vpls-over-atm-llc—ATM(ブリッジング)上でのイーサネット VPLS カプセル化

bcm—ギガビット イーサネット内部インターフェイス

該当なし

該当なし

br:Integrated Services Digital Network(ISDN)インターフェイス

該当なし

該当なし

ci:コンテナ インターフェイス

cisco-hdlc:Cisco 互換 HDLC フレーミング

ppp—シリアル PPP デバイス

aps:APS 設定には SONET インターフェイスが必要です。

ds—DS0 インターフェイス

cisco-hdlc:Cisco 互換 HDLC フレーミング

cisco-hdlc-ccc:クロスコネクト用C cisco互換HDLCフレーミング

cisco-hdlc-tcc—トランスレーラル クロスコネクト用C cisco互換HDLCフレーミング

extended-frame-relay-ccc:クロスコネクト用任意のフレーム リレーDLCI

extended-frame-relay-tcc—トランスラル クロスコネクト用の任意のフレーム リレーDLCI

flexible-frame-relay—複数フレーム リレー カプセル化

frame-relay—フレーム リレー カプセル化

frame-relay-ccc:クロスコネクト用フレーム リレー

frame-relay-port-ccc:クロスコネクト用フレーム リレー ポート カプセル化

frame-relay-tcc—トランスラル クロスコネクト用フレーム リレー

multilink-frame-relay-uni-nni:マルチリンク フレーム リレー UNI NNI(FRF.16)カプセル化

ppp—シリアル PPP デバイス

ppp-ccc:クロスコネクト用シリアルPPPデバイス

ppp-tcc—トランスラル クロスコネクト用シリアルPPPデバイス

frame-relay-ccc:CCC 用フレーム リレーDLCI

frame-relay-ppp—フレーム リレー上の PPP

frame-relay-tcc—トランスレラル クロスコネクト用フレーム リレーDLCI

dsc—破棄インターフェイス

該当なし

該当なし

e1—E1 インターフェイス(チャンネル化 STM1-to-E1 インターフェイスを含む)

cisco-hdlc:Cisco 互換 HDLC フレーミング

cisco-hdlc-ccc:クロスコネクト用C cisco互換HDLCフレーミング

cisco-hdlc-tcc—トランスレーラル クロスコネクト用C cisco互換HDLCフレーミング

extended-frame-relay-ccc:クロスコネクト用任意のフレーム リレーDLCI

extended-frame-relay-tcc—トランスラル クロスコネクト用の任意のフレーム リレーDLCI

flexible-frame-relay—複数フレーム リレー カプセル化

frame-relay—フレーム リレー カプセル化

frame-relay-ccc:クロスコネクト用フレーム リレー

frame-relay-port-ccc:クロスコネクト用フレーム リレー ポート カプセル化

frame-relay-tcc—トランスラル クロスコネクト用フレーム リレー

multilink-frame-relay-uni-nni:マルチリンク フレーム リレー UNI NNI(FRF.16)カプセル化

ppp—シリアル PPP デバイス

ppp-ccc:クロスコネクト用シリアルPPPデバイス

ppp-tcc—トランスラル クロスコネクト用シリアルPPPデバイス

frame-relay-ccc:CCC 用フレーム リレーDLCI

frame-relay-ppp—フレーム リレー上の PPP

frame-relay-tcc—トランスレラル クロスコネクト用フレーム リレーDLCI

e3—E3 インターフェイス(E3 IQ および IQE インターフェイスを含む)

cisco-hdlc:Cisco 互換 HDLC フレーミング

cisco-hdlc-ccc:クロスコネクト用C cisco互換HDLCフレーミング

cisco-hdlc-tcc—トランスレーラル クロスコネクト用C cisco互換HDLCフレーミング

extended-frame-relay-ccc:クロスコネクト用任意のフレーム リレーDLCI

extended-frame-relay-tcc—トランスラル クロスコネクト用の任意のフレーム リレーDLCI

flexible-frame-relay—複数フレーム リレー カプセル化

frame-relay—フレーム リレー カプセル化

frame-relay-ccc:クロスコネクト用フレーム リレー

frame-relay-port-ccc:クロスコネクト用フレーム リレー ポート カプセル化

frame-relay-tcc—トランスラル クロスコネクト用フレーム リレー

ppp—シリアル PPP デバイス

ppp-ccc:クロスコネクト用シリアルPPPデバイス

ppp-tcc—トランスラル クロスコネクト用シリアルPPPデバイス

frame-relay-ccc:CCC 用フレーム リレーDLCI

frame-relay-ppp—フレーム リレー上の PPP

frame-relay-tcc—トランスレラル クロスコネクト用フレーム リレーDLCI

em:管理および内部イーサネット インターフェイス

該当なし

該当なし

fe—高速イーサネット インターフェイス

ethernet-ccc:イーサネット クロスコネクト

ethernet-tcc—イーサネットトランスラル クロスコネクト

ethernet-vpls—イーサネット仮想プライベート LAN サービス

extended-vlan-ccc—クロスコネクト用の標準に非標準のTPIDタグ付け

extended-vlan-tcc—トランスラリラル クロスコネクト用802.1Qタグ付け

extended-vlan-vpls—拡張 VLAN 仮想プライベート LAN サービス

vlan-ccc—802.1Q クロスコネクト用タギング

vlan-vpls—VLAN 仮想プライベート LAN サービス

dix—Ethernet DIXv2(RFC 894)

vlan-ccc—802.1Q クロスコネクト用タギング

vlan-vpls—VLAN 仮想プライベート LAN サービス

fxp:管理および内部イーサネット インターフェイス

該当なし

該当なし

ge—ギガビット イーサネット インターフェイス(ギガビット イーサネットIQインターフェイスを含む)

ethernet-ccc:イーサネット クロスコネクト

ethernet-tcc—イーサネットトランスラル クロスコネクト

ethernet-vpls—イーサネット仮想プライベート LAN サービス

extended-vlan-ccc—クロスコネクト用の標準に非標準のTPIDタグ付け

extended-vlan-tcc—トランスラリラル クロスコネクト用802.1Qタグ付け

extended-vlan-vpls—拡張 VLAN 仮想プライベート LAN サービス

flexible-ethernet-services—ユニット単位のイーサネット カプセル化設定が可能

vlan-ccc—802.1Q クロスコネクト用タギング

vlan-vpls—VLAN 仮想プライベート LAN サービス

dix—Ethernet DIXv2(RFC 894)

vlan-ccc—802.1Q クロスコネクト用タギング

vlan-tcc—トランスラリラル クロスコネクト用802.1Qタグ付け

vlan-vpls—VLAN 仮想プライベート LAN サービス

ixgbe:10 ギガビット イーサネット内部インターフェイス

該当なし

該当なし

lo—ループバック インターフェイス。Junos OSが 1 つのループバック インターフェイス( ) を設定 lo0 します。

該当なし

該当なし

ls:リンク サービス インターフェイス

multilink-frame-relay-uni-nni:マルチリンク フレーム リレー UNI NNI(FRF.16)カプセル化

multilink-frame-relay-end-to-end:マルチリンク フレーム リレー エンドツーエンド(FRF.15)

multilink-ppp—マルチリンク PPP

lsq:リンク サービスIQインターフェイス

multilink-frame-relay-uni-nni:マルチリンク フレーム リレー UNI NNI(FRF.16)カプセル化

multilink-frame-relay-end-to-end:マルチリンク フレーム リレー エンドツーエンド(FRF.15)

multilink-ppp—マルチリンク PPP

lt—論理トンネル インターフェイス



該当なし

ethernet—イーサネット サービス

ethernet-vpls—イーサネット仮想プライベート LAN サービス

ethernet-ccc:イーサネット クロスコネクト

frame-relay—フレーム リレー カプセル化

frame-relay-ccc:クロスコネクト用フレーム リレー

vlan—VLAN サービス

vlan-ccc—802.1Q クロスコネクト用タギング

vlan-vpls—VLAN 仮想プライベート LAN サービス

ml:マルチリンク インターフェイス(マルチリンク フレーム リレーと MLPPP を含む)

該当なし

multilink-frame-relay-end-to-end:マルチリンク フレーム リレー エンドツーエンド(FRF.15)

multilink-ppp—マルチリンク PPP

se:シリアル インターフェイス(EIA-530、V.35、X.21 のインターフェイスを含む)

cisco-hdlc:Cisco 互換 HDLC フレーミング

cisco-hdlc-ccc:クロスコネクト用C cisco互換HDLCフレーミング

cisco-hdlc-tcc—トランスレーラル クロスコネクト用C cisco互換HDLCフレーミング

frame-relay—フレーム リレー カプセル化

frame-relay-ccc:クロスコネクト用フレーム リレー

frame-relay-port-ccc:クロスコネクト用フレーム リレー ポート カプセル化

frame-relay-tcc—トランスラル クロスコネクト用フレーム リレー

ppp—シリアル PPP デバイス

ppp-ccc:クロスコネクト用シリアルPPPデバイス

ppp-tcc—トランスラル クロスコネクト用シリアルPPPデバイス

frame-relay-ccc:CCC 用フレーム リレーDLCI

frame-relay-ppp—フレーム リレー上の PPP

frame-relay-tcc—トランスレラル クロスコネクト用フレーム リレーDLCI

so—SONET/SDH インターフェイス

cisco-hdlc:Cisco 互換 HDLC フレーミング

cisco-hdlc-ccc:クロスコネクト用C cisco互換HDLCフレーミング

cisco-hdlc-tcc—トランスレーラル クロスコネクト用C cisco互換HDLCフレーミング

extended-frame-relay-ccc:クロスコネクト用任意のフレーム リレーDLCI

extended-frame-relay-tcc—トランスラル クロスコネクト用の任意のフレーム リレーDLCI

flexible-frame-relay—複数フレーム リレー カプセル化

frame-relay—フレーム リレー カプセル化

frame-relay-ccc:クロスコネクト用フレーム リレー

frame-relay-port-ccc:クロスコネクト用フレーム リレー ポート カプセル化

frame-relay-tcc—トランスラル クロスコネクト用フレーム リレー

ppp—シリアル PPP デバイス

ppp-ccc:クロスコネクト用シリアルPPPデバイス

ppp-tcc—トランスラル クロスコネクト用シリアルPPPデバイス

frame-relay-ccc:CCC 用フレーム リレーDLCI

frame-relay-ppp—フレーム リレー上の PPP

frame-relay-tcc—トランスレラル クロスコネクト用フレーム リレーDLCI

multilink-frame-relay-end-to-end—IQE SONET PICs 対応マルチリンク フレーム リレー エンドツーエンド(FRF.15)

multilink-ppp—IQE SONET PICS 対応マルチリンク PPP

t1—T1インターフェイス(チャンネル化DS3-DS1インターフェイスを含む)

cisco-hdlc:Cisco 互換 HDLC フレーミング

cisco-hdlc-ccc:クロスコネクト用C cisco互換HDLCフレーミング

cisco-hdlc-tcc—トランスレーラル クロスコネクト用C cisco互換HDLCフレーミング

extended-frame-relay-ccc:クロスコネクト用任意のフレーム リレーDLCI

extended-frame-relay-tcc—トランスラル クロスコネクト用の任意のフレーム リレーDLCI

flexible-frame-relay—複数フレーム リレー カプセル化

frame-relay—フレーム リレー カプセル化

frame-relay-ccc:クロスコネクト用フレーム リレー

frame-relay-port-ccc:クロスコネクト用フレーム リレー ポート カプセル化

frame-relay-tcc—トランスラル クロスコネクト用フレーム リレー

multilink-frame-relay-uni-nni:マルチリンク フレーム リレー UNI NNI(FRF.16)カプセル化

ppp—シリアル PPP デバイス

ppp-ccc:クロスコネクト用シリアルPPPデバイス

ppp-tcc—トランスラル クロスコネクト用シリアルPPPデバイス

frame-relay-ccc:CCC 用フレーム リレーDLCI

frame-relay-ppp—フレーム リレー上の PPP

frame-relay-tcc—トランスレラル クロスコネクト用フレーム リレーDLCI

t3—T3 インターフェイス(チャンネル化 OC12-to-DS3 インターフェイスを含む)

cisco-hdlc:Cisco 互換 HDLC フレーミング

cisco-hdlc-ccc:クロスコネクト用C cisco互換HDLCフレーミング

cisco-hdlc-tcc—トランスレーラル クロスコネクト用C cisco互換HDLCフレーミング

extended-frame-relay-ccc:クロスコネクト用任意のフレーム リレーDLCI

extended-frame-relay-tcc—トランスラル クロスコネクト用の任意のフレーム リレーDLCI

flexible-frame-relay—複数フレーム リレー カプセル化

frame-relay—フレーム リレー カプセル化

frame-relay-ccc:クロスコネクト用フレーム リレー

frame-relay-port-ccc:クロスコネクト用フレーム リレー ポート カプセル化

frame-relay-tcc—トランスラル クロスコネクト用フレーム リレー

ppp—シリアル PPP デバイス

ppp-ccc:クロスコネクト用シリアルPPPデバイス

ppp-tcc—トランスラル クロスコネクト用シリアルPPPデバイス

frame-relay-ccc:CCC 用フレーム リレーDLCI

frame-relay-ppp—フレーム リレー上の PPP

frame-relay-tcc—トランスレラル クロスコネクト用フレーム リレーDLCI

コントローラレベルのチャネライズド IQ インターフェイス (cau4coc1coc3coc12cstm1ct1ct3、、、、、、ce1)

該当なし

該当なし

サービスインターフェイス (cpgripmovtes、、、、、、、 sp) morsp

該当なし

該当なし

構成不可能な、内部で生成greipiplearning-chip (lc)lsiインターフェイスtap( mtmtunpdpe、、、 pimdpime、、、、、)

該当なし

該当なし

注:

GRE インターフェイス (gre-x/y/z) は、GMPLS の制御チャネルに対してのみ設定できます。GRE インターフェイスは、他のアプリケーションではサポートされていないか、設定できません。GMPLS の詳細については、「 Junos OS MPLS ユーザー ガイド 」を参照してください

一時的なインターフェイスについて

M Series、MX シリーズ、T Series ルーターには、柔軟な PIC コンセントレーター [FPC] または高密度ポートコンセントレータ[DPC] (mx シリーズルーターの場合) またはモジュラーポートコンセントレーター (mx シリーズルーターの場合) をインストールするためのスロットが含まれています。物理インターフェイスカード[PIC] は、fpcs にインストールできます。モジュール式インターフェイスカード[MIC] を mpcs に挿入できます。

設置できる PICs の数は、ルーターや FPC のタイプによって異なります。この PICs は、実際の物理インターフェイスをネットワークに提供します。MX シリーズルーターには、ネットワークに物理インタフェースを提供する DPC ボード、または PICs をインストールするための FPCs をインストールするためのスロットが用意されています。

任意の DPC または FPC を、適切なルーターでサポートされているどのスロットにも挿入できます。通常は、FPC の任意の場所に、お使いのルーターと互換性のある PICs を自由に組み合わせて配置することができます。(最大 FPC 帯域幅に制限されています。また、FPC の PIC 位置の 2 ~ 4 個の場所が物理的に必要であるという事実もあります。電力制限やマイクロコードの制限も適用される場合があります)インターフェイスとpic DPCを確認するには、ルーターのインターフェイス モジュール リファレンスを 参照してください

適切なルーターで、その機能をサポートする任意のスロットに MPC を挿入できます。MPC で Mic をサポートしている場合は、同じ MPC で2つの Mic のメディアタイプをインストールできます。

これらの物理インターフェイスは、ルーターの一時的なインターフェイスです。「一時的」と呼ばれるのは、DPC、FPC、MPC、およびその PICs や Mic をいつでもホットスワップできるからです。

各一時インターフェイスは、FPC または DPC または MPC がインストールされているスロット、PIC または MIC がインストールされている場所、および複数のポート PICs または Mic (接続するポート) に基づいて設定する必要があります。

ルーターにすでに取り付けられている PICs または Mic のインターフェイスと、後でインストールすることを計画している PICs または Mic のインターフェイスを構成できます。Junos OS は、実際に存在するインターフェイスを検出します。そのため、ソフトウェアがその構成をアクティブにすると、現在のインターフェイスだけがアクティブになり、存在しないインターフェイスの設定情報が保持されます。Mic を含む FPC または MPC がルーターに挿入されていることを Junos OS が検知した場合、ソフトウェアはそのインターフェイスの設定をアクティブにします。

サービスインターフェイスについて

サービスインターフェイスにより、ネットワークにサービスを段階的に追加できます。Junos OS では、以下のサービスについて解説しています。

  • 適応型サービス(AS)PIC:一連のサービスとアプリケーションを設定することで、単一PIC上で複数のサービスを提供できます。AS は、1つ以上のサービスセットで設定された特別なサービスの範囲を提供します。

  • ES PIC—IPv4(IPバージョン4)およびIPv6(IPバージョン6)ネットワーク レイヤー用のセキュリティ スイートを提供します。このスイートは、送信元の認証、データの整合性、機密性、リプレイ防御、否認防止などの機能を提供します。また、主要な生成と交換、セキュリティーアソシエーションの管理、デジタル証明書のサポートのメカニズムも定義しています。

  • 監視サービス PIC —トラフィック フローの監視と監視対象トラフィックのエクスポートが可能です。トラフィックの監視によって、ネットワーク内の送信元ノードと宛先 node 間の IPv4 トラフィックフローに関する詳細情報を収集してエクスポートできます。監視インターフェイス上のすべての受信 IPv4 トラフィックをサンプリングし、cflowd レコード形式でデータを表示します。受信トラフィックフローのアカウンティングの破棄を実行します。発信 cflowd レコード、IPv4 トラフィック、またはその両方を横取りします。さらに、トラフィックをパケットアナライザーに直接フィルタリングし、元の形式でデータを表示します。モニタリング・サービス II PIC では、監視インタフェースまたはコレクタ・インタフェースのいずれかを構成できます。コレクタインターフェイスでは、複数の cflowd レコードを圧縮された ASCII データファイルに結合し、そのファイルを FTP サーバーにエクスポートできます。

  • マルチリンクサービス、マルチサービス、リンクサービス、音声サービスPIC :複数の論理データリンクにわたってデータグラムを分割、再びグループ化、シーケンスできます。マルチリンク運用の目的は、システムの固定ペア間で複数の独立したリンクを調整し、どのメンバーよりも広い帯域幅を持つ仮想リンクを提供することです。

  • トンネル サービス PIC — トランスポート プロトコル内の任意のパケットをカプセル化することで、トンネリングはプライベートでセキュアなパスをパブリック ネットワークを通じて提供します。トンネルは非連続サブネットワークを接続し、暗号化インターフェイス、仮想プライベートネットワーク (Vpn)、および MPLS (MPLS) を有効にします。

  • M Series と T Series のルーターでは、論理トンネルインターフェイスによって論理的なシステム、仮想ルーター、または VPN インスタンスを接続できます。VPN の詳細については、「 ルーティング デバイス用 Junos OS VPN ライブラリ 」を参照してください。トンネルの設定について、詳しくは ルーティング デバイス用の Junos OS サービス インターフェイス ライブラリ を参照してください

コンテナインターフェイスについて

コンテナインターフェイスは、次の機能を提供します。

  • SONET/SDH および ATM リンク上の自動保護スイッチング (AP) は、コンテナインフラストラクチャを使用してサポートされます。

  • コンテナの物理インタフェースと論理インタフェースは、スイッチオーバーによって維持されます。

  • APS パラメーターは、コンテナインターフェイスからメンバーリンクに自動的にコピーされます。

注:

ペアのグループと真の片方向の AP は、現在サポートされていません。

SONET/SDH 構成の詳細については、 Sonet リンクでの ap のコンテナインターフェイスの設定を参照してください。

コンテナインターフェイスの機能については、以下のセクションで説明します。

従来の AP の概念について

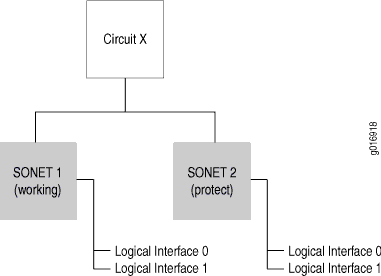

従来の AP は、次の2つの独立した物理 SONET/SDH インターフェイスで構成されています。1つは動作中の回線として構成され、もう図 4一方は保護回線として機能します (を参照)。図中の回線 X という名前の回線は、2つの SONET インターフェイス間のリンクを示しています。

図 4: APS インターフェイスAPS インターフェイス

従来の AP では、個々の SONET/SDH インターフェイスで実行されるルーティングプロトコルを使用しています (回線は、実際のインターフェイスではなく、抽象的な構成要素であるためです)。ワーキングリンクがダウンすると、防御リンクとその基盤となる論理インタフェースが表示され、正常なリンクと基盤となる論理インタフェースが表示されます。これにより、ルーティングプロトコルが再コンバージェンスされます。このため、AP のインフラストラクチャによってスイッチが短時間で実行されていても、トラフィックロスの原因となることがあります。

コンテナインターフェイスの概念

この問題を解決するために、Junos OS はコンテナインターフェイスと呼ばれるソフトインタフェース構成図 5要素を提供しています (を参照)。

図 5: コンテナインターフェイスコンテナインターフェイス

コンテナインターフェイスを使用すると、物理 SONET/SDH および ATM インターフェイスではなく、仮想コンテナインターフェイスに関連付けられた論理インタフェース上で、ルーティングプロトコルを実行できます。AP が障害の条件に基づいて基礎となる物理リンクを切り替えると、コンテナインターフェイスは稼働したままになり、コンテナインターフェイス上の論理インタフェースはフラップれません。ルーティングプロトコルは、AP のスイッチングを意識しません。

コンテナーベースのインターフェイスに対応する APS サポート

コンテナインターフェイスでは、コンテナインターフェイス自体に AP が構成されています。個々のメンバーの SONET/SDH および ATM リンクは、プライマリ (ワーキングサーキットに対応) またはスタンバイ (保護回路に対応) として設定されています。コンテナインターフェイスモデルでは、サーキットまたはグループ名は指定されません。物理 SONET/SDH と ATM リンクは、単一のコンテナインターフェイスにリンクすることで、APS グループに配置されます。APS パラメーターはコンテナインターフェイスレベルで指定され、APS デーモンによって個々の SONET/SDH および ATM リンクに反映されます。

APS パラメーターの自動コピー

典型的なアプリケーションでは、ほとんどのパラメーターが両方の回線で同じになっている必要があるため、稼働回路から保護回路に AP パラメーターをコピーする必要があります。これはコンテナインターフェイスで自動的に実行されます。APS パラメーターは、コンテナ物理インターフェイス構成において1回だけ指定され、個々の物理 SONET/SDH および ATM リンクに内部的にコピーされます。

内部イーサネットインターフェイスについて

ルーターまたはパケットトランスポートルーター内では、内部イーサネットインターフェイスが、ルーティングエンジンとパケット転送エンジンの間の通信を提供します。Junos OS は、Junos OS の起動時に、自動的に内部イーサネットインターフェイスを構成します。Junos OS によって、パケット転送コンポーネントのハードウェアが起動されます。これらのコンポーネントが実行されている場合、コントロールボードは内部イーサネットインターフェイスを使用してハードウェアステータス情報をルーティングエンジンに送信します。送信される情報には、内部ルーター温度、ファンの状態、FPC が削除または取り付けられているかどうか、またはいかだによって LCD からの情報が含まれています。

サポートされているルーターの内部イーサネットインターフェイスを確認するには、ルーター別のサポートされているルーティングエンジンを参照してください。

注:

Junos OS 自動的に構成される内部イーサネットインターフェイスの設定を変更したり削除したりしないでください。この場合、ルーターまたはパケットトランスポートルーターは機能を停止します。

  • M SeriesルーターとMX シリーズのT Seriesのインターフェイス— Junos OSイーサネット インターフェイスを作成します。内部イーサネットインターフェイスは、ルーティングエンジンre0をパケット転送エンジンに接続します。

    ルーターに冗長化ルーティングエンジンが搭載されている場合は、1つのre0ルーティングエンジンre1(と) に対して別の内部イーサネットインターフェイスre0re1作成します。フォールトトレランスをサポートするには、独立した制御プレーン間で2個の物理リンクを構築して接続します。いずれかのリンクに障害が発生した場合、どちらのルーティングエンジンも、もう一方のリンクを IP 通信に使用できます。

  • TXマトリクス プラス ルーター—TXマトリクス プラス ルーター上で、デバイスルーティング エンジンとコントロール ボードまたはホスト サブシステムとして機能します。ルーター内の各ホストサブシステムに対して、Junos OS では、2つixgbe0ixgbe1内部イーサネットインターフェイスが自動的に作成されます。

    Ixgbe0 および ixgbe1 インターフェイスは、ルーティングマトリクス内に設定されたすべてのラインカードシャーシ (LCC) のルーティングエンジンに TX マトリクスプラスルーティングエンジンを接続します。

    TX マトリクスプラスルーティングエンジンは、ホストサブシステム内で 10 Gbps リンクを使用して高速スイッチに接続します。スイッチは、各 T1600 ルーティングエンジンへの 1 Gbps のリンクを提供します。1 Gbps のリンクは、TXP-CBs と Lcc の LCC-cbs の間の UTP カテゴリー5イーサネットケーブル接続を通じて提供されます。

    • TX マトリクスプラスルーティングエンジンは、ホストサブシステム内の 10 Gbps リンクを介して、ローカルコントロールボードの高速スイッチに接続します。

    • ギガビットイーサネットスイッチは、コントロールボードをルーティングマトリクス内に構成された各 LCC のリモートルーティングエンジンに接続します。

    TX マトリクスプラスルーターに冗長ホストサブシステムが含まれている場合、独立した制御プレーンは、対応するルーティングエンジンの 2 10 ギガビットイーサネットポート間の2つの物理リンクで接続されています。

    • リモートルーティングエンジンへのプライマリリンクは、 ixgbe0インターフェイスにあります。ローカルコントロールボードの10ギガビットイーサネットスイッチは、ルーティングエンジンをリモートルーティングエンジンのインターフェイスがixgbe1アクセスする10ギガビットイーサネットポートにも接続します。

    • リモートルーティングエンジンへの代替リンクは、インターフェイスのixgbe1 10 ギガビットイーサネットポートです。この2番目のポートは、ルーティングエンジンをリモートコントロールボード上の10ギガビットイーサネットスイッチに接続します。これは、リモートixgbe0ルーティングエンジンのインターフェイスで10ギガビットイーサネットポートに接続します。

    ホストサブシステム間の2つのリンクのうち1つだけで障害が発生した場合、どちらのルーティングエンジンも、もう一方のリンクを IP 通信に使用できます。

  • LCC マトリクス内のルーティング—ルーティング マトリクスLCC設定されたルーティング エンジンとコントロール ボードは、ユニットまたはホスト サブシステムとして機能します。LCC の各ホストサブシステムに対して、Junos OS は自動的に2つのbcm0内部em1イーサネットインターフェイスを作成します。これには、ルーティングエンジン上の2個のギガビットイーサネットポートが使用されます。

    インターフェイスbcm0は、ルーティングマトリクス内に構成されたすべての LCC のルーティングエンジンを、各 lccto のルーティングエンジンと接続します。

    • ルーティングエンジンは、を通じてローカルコントロールボード上のギガビットイーサネットスイッチに接続します。

    • スイッチは、ルーティングマトリクス内に構成されている他のすべての LCC のリモートルーティングエンジンにコントロールボードを接続します。

    ルーティングマトリクス内の LCC に冗長ホストサブシステムが含まれている場合、独立した制御プレーンは、対応するルーティングエンジンのギガビットイーサネットポート間の2つの物理リンクによって接続されます。

    • リモートルーティングエンジンへのプライマリリンクは、 bcm0インターフェイスにあります。ローカルコントロールボードのギガビットイーサネットスイッチは、ルーティングエンジンをリモートルーティングエンジンのインターフェイスがem1アクセスするギガビットイーサネットポートにも接続します。

    • リモートルーティングエンジンへの代替リンクは、 em1インターフェイスにあります。この2番目のポートは、リモートコントロールボードのギガビットイーサネットスイッチにルーティングエンジンを接続し、リモートルーティングエンジンのbcm0インターフェイスでギガビットイーサネットポートに接続します。

    ホストサブシステム間の2つのリンクのうち1つだけで障害が発生した場合、どちらのルーティングエンジンも、もう一方のリンクを IP 通信に使用できます。

各ルーターには、コンソール と 補助のラベルが付いた 2 個のシリアル ポートも備え、標準の PC タイプ tty ケーブルを使用して tty タイプの端末をルーターに接続します。これらのポートはネットワークインターフェイスではありませんが、ルーターへのアクセスを提供します。

ACX シリーズユニバーサルメトロルーターのインターフェイスについて

ACX シリーズルーターは、タイムディビジョン多重化 (TDM) T1 および E1 インターフェイスとイーサネット (1 GbE 銅線、1GbE、10 GbE、40 GbE ファイバー) インターフェイスをサポートし、モバイルネットワークのレガシーと進化の両方のニーズをサポートします。マイクロ波またはその他のアクセスインターフェイスに電気ケーブルを追加する必要があるため、ポート当たりの 65 w で電源オーバーイーサネット (PoE +) をサポートしています。

ACX シリーズルーターは、以下のことをサポートしています。

  • TDM T1 および E1 ポート:

    • ACX1000 ルーターには、8個の T1 または E1 ポートが含まれています。

    • ACX2000 ルーターには、T1 または E1 ポートが16個含まれています。

    • ATM の逆多重化 (IMA)

    注:

    ACX5048 および ACX5096 ルーターは、T1 または E1 ポートと ATM (IMA) の逆多重化をサポートしていません。

  • ギガビットイーサネットポート:

    • ACX1000 ルーターには8個のギガビットイーサネットポートが用意されています。ACX1000 ルーターは、4個の RJ45 (RJ) ポートまたは4個のギガビットイーサネット SFP (スモールフォームファクタプラグ) トランシーバーのインストールもサポートしています。

    • ACX2000 ルーターには、16個のギガビットイーサネットポートと2つの PoE ポートが含まれています。ACX2000 ルーターは、2個のギガビットイーサネット SFP トランシーバーと 2 10 ギガビットイーサネット SFP + トランシーバーのインストールもサポートしています。

    • ACX5448 ルーターは、48 SFP + ポートと 4 100 ギガビットイーサネット QSFP28 ポートを備えた、10ギガビットイーサネット拡張小型筐体 (SFP +) トップオブラック型のルーターです。各 SFP + ポートは、ネイティブの10ギガビットイーサネットポートとして動作するか、1ギガビット光ケーブルが挿入されたときに1ギガビットイーサネットポートとして機能できます。1GE または 10GE ACX5448の 48 ポートを 1GE モードとして設定できます。これらのポートはインターフェイス タイプによって xe 表されます。FPC 0のPIC 1は100GEポートx4を備え、各ポートを1x100GE、または1x40GE、または4x25GEモードとしてチャンネル化できます。これらのポートはインターフェイス タイプで表されます。 et デフォルトでは、PIC 1 のポートスピードは100GE です。

      注:

      ACX5448 ルーターは、疑似回線サービスインターフェイスをサポートしていません。

    注:

    40GbE は、ACX5048、ACX5096、ACX5448 ルーターでのみサポートされています。ACX5448 ルーターは、10GbE への 40GbE channeling をサポートしています。

T1 と E1 の時間/商多重化 (TDM) インターフェイス

ACX シリーズルーターでは、ステートメントや機能を変更せずに、既存の Junos OS TDM 機能をサポートしています。T1( )インターフェイスTDM E1 ( )インターフェイスに対する以下の主要なインターフェイス機能 ct1ce1 がサポートされています。

  • T1 と E1 channelization

  • T1 と E1 のカプセル化

  • アラーム、障害、統計

  • 外部および内部ループバック

  • TDMサービスクラス(CoS)

T1 と E1 モードの選択は PIC レベルです。PICレベルでT1またはE1モードを設定するには、 [ ] 階層レベルに または オプションを持つステートメント framingt1e1chassis fpc slot-number pic slot-number を含める。すべてのポートを T1 または E1 にすることができます。T1s と E1s の混在はサポートされていません。

T1 または E1 ビットインターフェイス (ACX2000)

ACX2000 ルーターには、外部クロックに接続できる T1 または E1 のビルディング統合型タイミング電源 (BITS) インターフェイスがあります。インターフェイスを外部クロックに接続した後、bits インターフェイスが外部クロックへのシャーシ同期のソースになるように構成できます。BITSインターフェイスの頻度は、 [ ] 階層レベルのステートメントで選択された同期イーサネット機器クライアント クロック(EEC) network-optionedit chassis synchronization によって異なります。

注:

ACX1000 ルーターは、BITS インターフェイスをサポートしていません。

ATM の逆多重化 (IMA)

ATM フォーラムによって定義された IMA 仕様バージョン1.1 は、IMA グループとしても知られる、T1 および E1 インタフェースのバンドル上で ATM トラフィックを転送するために使用される、標準化技術です。バンドルあたり最大8個のリンク、PIC 当たり16個のバンドルがサポートされています。次の主要な IMA 機能がサポートされています。

  • IMA レイヤー2カプセル化

  • ATM CoS

  • ATM ポリシーと帯域制限

  • show interfaces at-fpc/pic/port extensiveコマンドの出力で拒否されたパケットのカウンター

ギガビットイーサネットインターフェイス

ACX シリーズルーターでは、ステートメントや機能を変更せずに既存の Junos OS イーサネット機能をサポートしています。次の主要な機能がサポートされています。

  • メディアタイプの仕様 (ギガビットイーサネット SFP および RJ45 インターフェイスを使用した ACX1000 ルーター)

  • RJ45 ギガビットイーサネットインターフェイスの自動ネゴシエーション

  • SFP 挿入および削除のイベント処理

  • 物理インターフェイスの明示的な無効化

  • フロー制御

    注:

    ACX シリーズルーターは、一時停止フレームに基づいたフロー制御をサポートしていません。

  • ループバック

  • 信号損失 (LOS) アラーム

  • MAC (Media access control) レイヤー機能

  • 最大転送ユニット (MTU)

  • 10ギガビットイーサネットインターフェイス用のリモート障害通知

  • 統計の収集と処理

  • の Power over Ethernet (PoE) (ACX2000 ルーター)

  • ハイパワーモード

ルーターのギガビットイーサネットポートは、SFP (小型筐体) トランシーバーのタイプに応じて、1ギガビットまたは 10 Gbps のイーサネットインターフェイスとして動作する能力を備えています。SFP + トランシーバーを挿入すると、インターフェイスは10ギガビット速度で動作します。SFP トランシーバーを挿入すると、インターフェイスは1ギガビット速度で動作します。挿入された SFP トランシーバーのタイプに基づいてスピードが自動的に決定されるため、設定は必要ありません。たとえば、デュアルスピード インターフェイスは、プレフィックスを使用 xe して自動的に作成されます xe-4/0/0

速度と CoS パラメーターの両方に同じ設定文を使用すると、ポート速度の割合として拡張されます。デュアルスピード ギガビット イーサネット インターフェイスを設定するには、 [ ] 階層レベル interface xe-fpc/pic/portedit interfaces ステートメントを含てます。インターフェイス速度とその他の詳細を表示するにshow interfacesは、コマンドを実行します。

注:

ACX 1100 および ACX 2100 ボードでは、0dC 未満の業界グレードの SFP を使用する必要があります。

TX マトリクスプラスおよび T1600 ルーター (ルーティングマトリクス) 管理イーサネットインターフェイス

TXマトリクス プラス ルーターおよびルーティング マトリクスに設定されたT1600コア ルーターの場合、Junos OSはルーターの管理イーサネット インターフェイスを自動的に作成します em0 。管理ポート em0 として使用するには、有効なIPアドレスを持つ論理ポート em0.0 を設定する必要があります。

TX マトリクスプラスルーター show interfacesでこのコマンドを入力すると、管理イーサネットインタフェース (および論理インタフェース) が表示されます。

注:

TXマトリクス プラス ルーター内およびルーティング マトリクスに設定された RE-C1800を持つT1600ルーター内のルーティング エンジンは、管理イーサネット インターフェイス、または内部イーサネット インターフェイスまたは fxp0fxp1 fxp2 .

T1600 ルーター (ルーティングマトリクス) 内部イーサネットインターフェイス

ルーティングマトリクス内に構成された T1600 ルーターでは、ルーティングエンジン (コントロールボード TXP-LCC) であり、LCC (ホストサブシステム) として機能しています。ルーター内の各ホスト サブシステムでは、Junos OSスイッチ上の2個のギガビット イーサネット ポート用に、2個の内部イーサネット インターフェイス、 を自動的に bcm0 em1 作成ルーティング エンジン。
