QFX5700 システムの概要

概要 QFX5700スイッチ、ハードウェアコンポーネント、ユーザーマニュアルの条件に一致するCLI用語、QFX5700スイッチを実行するJunos OS Evolvedソフトウェアについてご紹介します。

QFX5700 ハードウェアの説明

システム概要

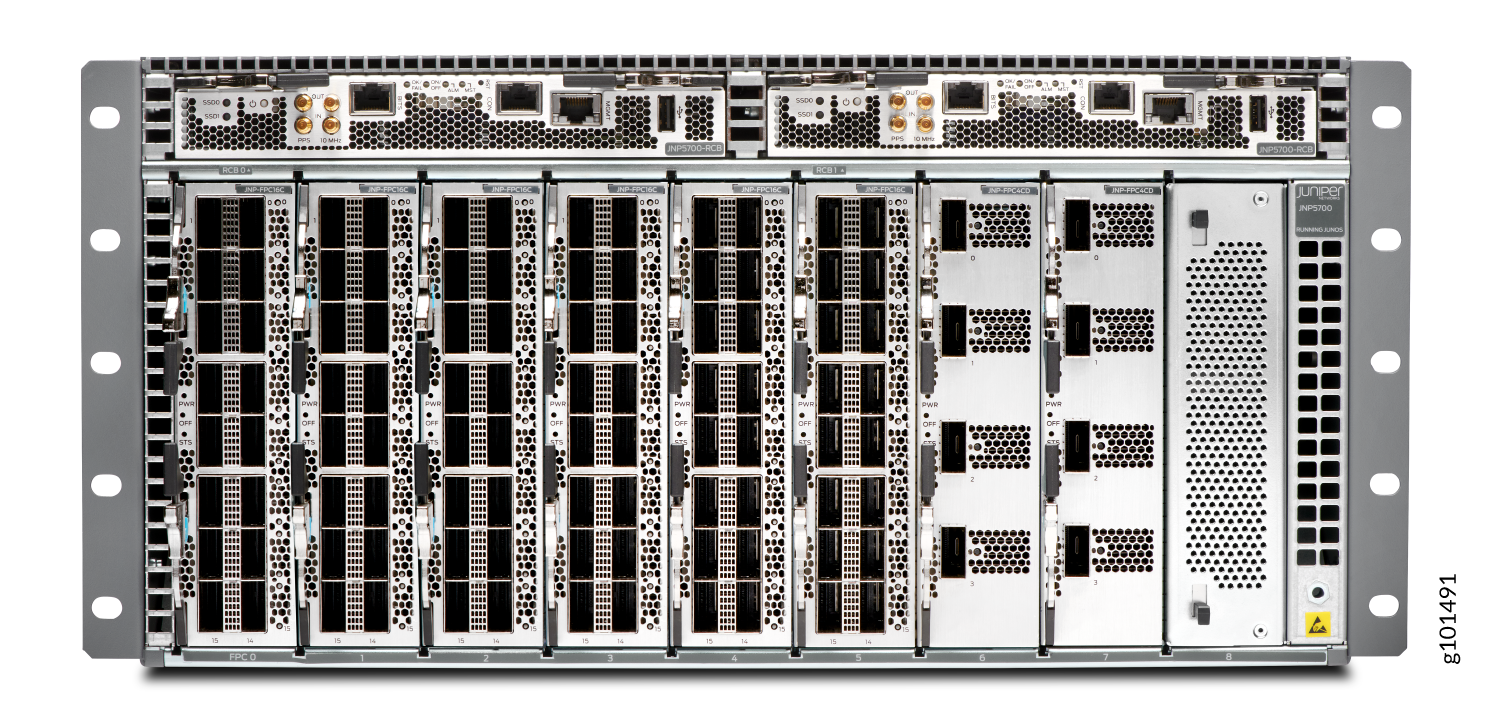

ジュニパーネットワークスのQFX5700スイッチは、5U筐体を備えた完全冗長化(制御&転送)の12.8Tb容量ハイエンドアグリゲーションスイッチです。QFX5700は、10/40/100/400GEの高ポート密度を提供し、ハイパフォーマンス、拡張性、柔軟性を提供し、サービスプロバイダー、ウェブ、エンタープライズネットワーク向けのIPサービスや機能をサポートします。QFX5700は、今日のデータセンター向けの汎用性が高く、将来実証されたソリューションです。完全にプログラム可能なBroadcomのTrident 4チップセットのパワーを活用して、多様なユースケースをサポートし、提供します。高度なレイヤー2、レイヤー3、イーサネットVPN(EVPN)- VXLAN(仮想拡張LAN)機能をサポートします。爆発的なワークロードの増加に対応するために高性能サーバーを早期に採用する大規模なパブリッククラウドプロバイダ向けに、QFX5700は、実績あるインターネットスケール技術に基づいて、非常に大規模、高密度、高速の400GbE IPファブリックをサポートします。このプラットフォームには、インラインMACsec*ラインカードのサポートも含まれています。 図 1 は、QFX5700 スイッチの正面図を示しています。

図 1:QFX5700 スイッチ Front View of QFX5700 Switchの正面図

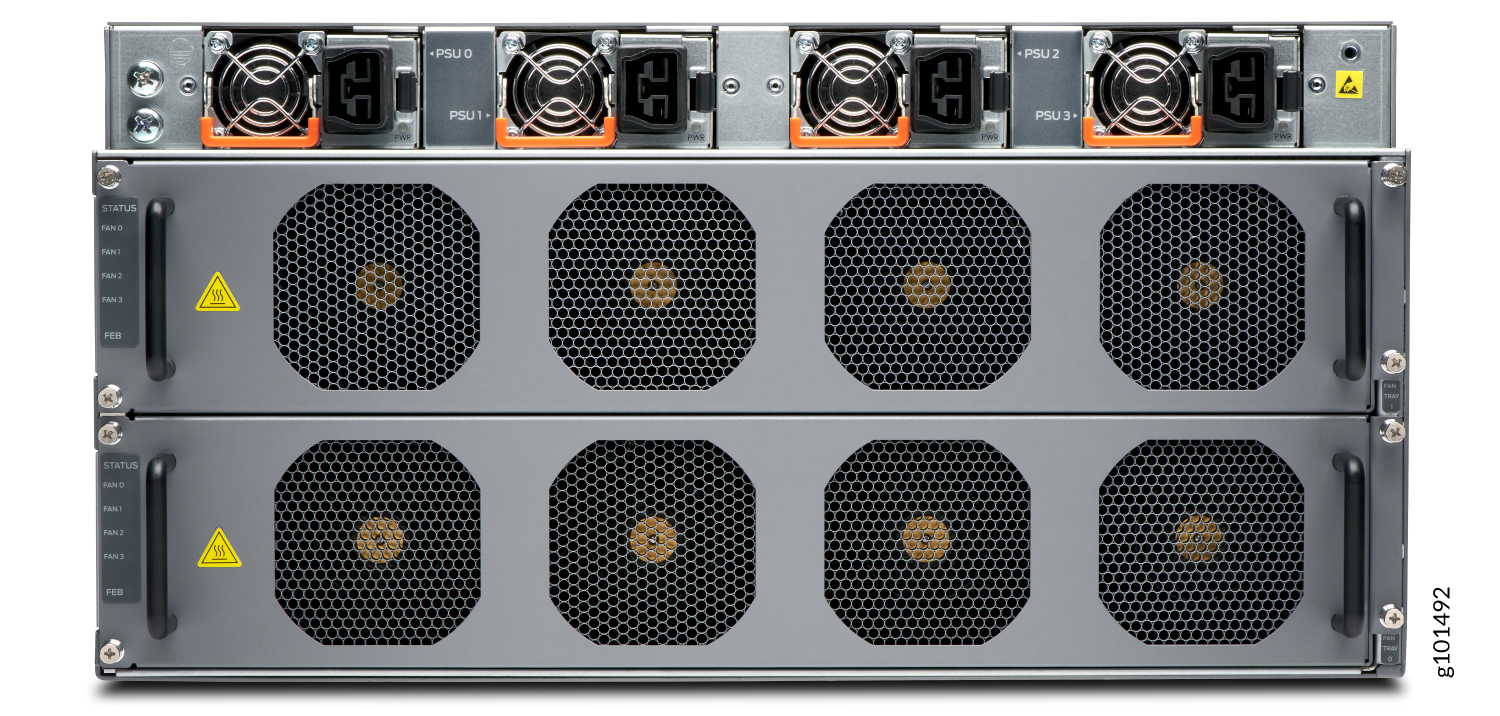

図 2 は、QFX5700 スイッチの背面を示しています。
図 2:QFX5700 スイッチ Rear View of QFX5700 Switchの背面

利点

  • Ease of deployment—QFX5700 は、スペースや電力に制約がある拠点向けのコンパクトな 5 U モジュラー 型シャーシを搭載しています。

  • Modular, flexible design—QFX5700は、カスタムシリコンラインカード(12.8 Tbpsのスループット)と電源を使用しています。

  • 自動化とプログラマビリティ:Junos OS Evolvedの力とJuniper Paragon Automationポートフォリオを組み合わせることで、新しいサービスを迅速に導入し、ネットワーク運用を自動化および簡素化し、高品質のネットワークサービスを維持することができます。

  • ゼロタッチプロビジョニング:QFX5700スイッチはゼロタッチプロビジョニング(ZTP)をサポートしており、手動操作を最小限に抑えながらプロビジョニングと導入を自動化できます。これにより、時間を節約し、導入を迅速化できます。

QFX5700スイッチのフィールド交換可能ユニット

QFX5700スイッチの高さは5Uです。QFX5700 スイッチの主要コンポーネントはすべて、FRU(フィールド交換可能ユニット)です。

FRU(フィールド交換可能ユニット)は、取り付け場所で交換できるコンポーネントです。QFX5700 FRU は次のとおりです。表 2 に、QFX5700 スイッチの FRU とそのタイプを示します。

  • ホットインサート可能でホットリムーブ可能:スイッチの電源を切ったり、ルーティング機能を停止したりすることなく、これらのコンポーネントの取り外しと交換が可能です。

  • ホットプラグ対応:スイッチの電源をオフにすることなく、これらのコンポーネントの取り外しと交換はできますが、コンポーネントを交換するまでルーティング機能は中断されます。

    表 1 は、FRU とそのタイプを示しています。
    表 1:QFX5700 スイッチの FRU

    Fru

    電源

    ホットインサート対応、ホットリムーブ対応。

    ファン トレイ

    ホットインサート対応、ホットリムーブ対応。

    ルーティングおよびコントロール ボード(RCB)

    冗長構成:

    • プライマリRCBはホットプラグ対応です。

    • バックアップRCBはホットインサート可能でホットリムーブ可能です。

    基本構成:

    • RCBを取り外すと、スイッチがシャットダウンされます。2番目のスロットに交換用RCBを取り付けることができます。システムが再起動して、プライマリとバックアップを選択します。必要に応じて、 コマンドを使用してプライマリとバックアップを request chassis routing-engine master switch 切り替えることができます。

    メモ:

    ハードウェアはRCBのホットプラグ可能性をサポートしていますが、現在このソフトウェアサポートは利用できないため、今後Junos OS Evolvedリリースで利用できるようになります。

    転送エンジン ボード(FEC)

    ハードウェアはRCBのホットプラグ可能性をサポートしていますが、現在このソフトウェアサポートは利用できないため、今後Junos OS Evolvedリリースで利用できるようになります。FEBをオフラインにしてから コマンドを使用して削除する必要があります request chassis feb slot slot-number offline

    • FEBを削除すると、トラフィックロスが発生する可能性があります。2番目のスロットに交換FEBをインストールできます。システムが再起動して、プライマリとバックアップを選択します。プライマリとバックアップを切り替えるには、次のコマンドを使用します。

      request chassis redundancy feb slot slot-number (switch-to-backup | revert-from-backup).

    FPC(Flexible PIC Concentrator)

    ホットインサート対応、ホットリムーブ対応。FPC を削除する前に、オフラインにすることをお勧めします。FPCをオフラインにするには、以下のコマンドを使用します。

    request chassis fpc slot slot-number offline.

    光トランシーバ

    ホットインサート対応、ホットリムーブ対応。

    ケーブル ガード

    ホットインサート対応、ホットリムーブ対応。

注意:

故障した電源装置(PSU)を新しい PSU に交換する場合、電源の冗長化を維持するために、取り外してから 3 分以内に行います。スイッチは、他の PSU が実行中でも動作し続けます。故障したファン トレイを新しいファン トレイと交換する場合、シャーシの過熱を防止するために、取り外してから 1 分以内に行ってください。

メモ:

ジュニパー J-Care サービス契約を結んでいる場合は、https://www.juniper.net/customers/csc/management/updateinstallbase.jsp でハードウェア コンポーネントの追加、変更、アップグレードを登録してください。これを行わないと、部品の交換が必要な場合、大幅な遅延が発生する可能性があります。この注は、既存のコンポーネントを同じタイプのコンポーネントに置き換える場合は適用されません。

QFX5700スイッチのコンポーネントと機能のハードウェア冗長性

以下のハードウェア コンポーネントは、QFX5700 スイッチに冗長性を提供します。

  • ルーティングおよびコントロールボード(RCB)—QFX5700-RCBは、ルーティングエンジン機能をコントロールボード機能と1つのユニットに統合します。QFX5700スイッチには、基本構成に1つのRCB、冗長構成に2つのRCBがあります。2 つの RCB がインストールされている場合、1 つはアクティブな RCB として機能し、もう一方はスタンバイとして機能します。アクティブなRCB(またはそのコンポーネントのいずれか)に障害が発生した場合、スタンバイがアクティブなRCBとして引き継がれる可能性があります。QFX5700ルーティングおよびコントロールボードの説明を参照してください。

  • 転送エンジンボード(FEC)—QFX5700スイッチには、基本構成に1つのQFX5700-FEB、冗長構成に2つのQFX5700-FECがあります。RCBとFEBはペア(RCB0-FEB0およびRCB1-FEB1)としてサポートされています。QFX5700の冗長構成では、RCBとFEBのペアがコントロールプレーンとデータパスの冗長性をサポートします。一方のペアはアクティブなRCB-FEBペアとして機能し、もう1つはスタンバイとして機能します。アクティブなRCB-FEBペア(またはそのコンポーネントのいずれか)に障害が発生した場合、スタンバイのRCB-FEBペアがアクティブなRCB-FEBペアとして引き継がれます。FEC は、スイッチ シャーシの外部から表示されません。FEC を確認するには、ファン トレイの 1 つを取り外す必要があります。

    メモ:

    QFX5700の基本構成は、シャーシでのRCB0およびFEB1またはRCB1およびFEB0の設定をサポートしていません。

    メモ:

    FEC の冗長性サポートは現在利用できないので、将来のリリースで利用できるようになります。

  • 電源ユニット(PSU):QFX5700スイッチには4つのPSUがあります。各 PSU は、スイッチ内のすべてのコンポーネントに電力を供給します。4 つの PSU すべてがインストールされている場合、デバイスは完全な電力冗長性を提供します。1 つの PSU に障害が発生した場合、または 1 つの PSU を取り外した場合、もう一方の PSU は中断することなく電気負荷のバランスを取ります。システムに電力の冗長性を提供するには、4 つの PSU すべてを設置する必要があります。

  • 冷却システム:QFX5700 スイッチには 2 つのファン トレイがあります。ファントレイ内のファンローターに障害が発生した場合、シャーシアラームが発生します。このスイッチは、GR-63仕様に従い、1回転子で動作し続けます。複数のファンローターに障害が発生した場合、またはファントレイを取り外した場合、シャーシアラームが発生し、システムは240秒でシャットダウンします。両方のファン トレイを取り外すと、シャーシ アラームが発生し、システムはすぐにシャット ダウンします。そのため、ファン トレイに障害が発生した場合、すぐにファン トレイを交換する必要があります。

    メモ:

    ハードウェアはRCBとFEBのホットプラグ可能性をサポートしていますが、ソフトウェアサポートは現時点では利用できないため、今後Junos OS Evolvedリリースで利用できるようになります。

QFX5700スイッチのハードウェアとCLI用語のマッピング

次の表では、QFX5700スイッチのドキュメントで使用されるハードウェア用語と、Junos OS CLIで使用される対応する用語について説明します。

ハードウェア項目(CLI に表示される場合)

説明(CLI に表示される場合)

値(CLIに表示されているとおり)

ドキュメント内の項目

その他の情報

Chassis

QFX5700

-

スイッチ シャーシ

シャーシの物理仕様を参照してください。

Routing and Control Board

Cbn

n は、0~1 の範囲の値です。シャーシに複数のRCBがインストールされている場合、CLIに複数のラインアイテムが表示される

-

ルーティングとコントロール ボードの説明を参照してください。

FPC n

フレキシブルPICコンセントレータ(FPC)の短縮名。FPCはラインカードと同等)

nは、0~7 の範囲の値です。値は、ラインカードがインストールされているラインカードスロット番号に対応しています。

FPCまたはラインカード(スイッチには実際のFPCがありません。ラインカードはスイッチ上のFPCと同等です)。

Junos OS 運用コマンドで使用されるインターフェイスの命名規則

FEB n

転送エンジン ボード(FEB)

n値は、0-1 の範囲内の値です。

-

Junos OS 運用コマンドで使用されるインターフェイスの命名規則

xcvr n

トランシーバの短縮名

n は、トランシーバがインストールされているポートの数に相当する値です。

光トランシーバ

-

PSU (n)

以下のいずれか1つ:

  • JNP-3000W-AC-AFO-740-073765

  • JNP-3000W-DC-AFO-740-073766

nn は 0~3 の範囲の値です。この値は、電源スロット番号に対応しています。

AC または DC 電源

次のいずれか: DC

  • Ac

  • Dc

Fan tray

JNP5700-FAN

-

ファン トレイ

-

ルーティングおよびコントロール ボード

QFX5700ルーティングおよびコントロールボード(RCB)にはルーティングエンジンが含まれており、QFX5700のシステム管理とシステム制御を担当しています。これらのRCBはJunos OS Evolved実行されます。 図 3 は、QFX5700 RCB を示しています。

図 3:QFX5700 ルーティングおよびコントロール(RCB)ボード QFX5700 Routing and Control (RCB) Board

図 4 は、QFX5700 RCB(モデル番号:QFX5700-RCB)のフロント パネルを示しています。

各ルーティングおよびコントロール ボード(RCB)は、以下の内部コンポーネントで構成されています。

  • CPU—Junos OSを実行して、ルーティングテーブルとルーティングプロトコルを維持します。

  • EEPROM—ルーティング エンジンのシリアル番号を保存します。

  • DRAM—ルーティングテーブルと転送テーブル、およびその他のルーティングエンジンプロセスにストレージを提供します。

  • 1 つの USB ポート — 取り外し可能なメディア インターフェイスを備え、ソフトウェアJunos OS Evolved手動でインストールできます。Junos OS Evolvedソフトウェアは、USBバージョン3.0、2.0、および1.1をサポートしています。

  • 管理ポート — 管理デバイスにアクセスできるポートと、コンソールへのアクセスを提供するポートが 1 つ。

  • LED—ルーティング エンジンのステータスを提供します。

図 4:QFX5700 ルーティングおよびコントロール(RCB)ボード フェースプレート QFX5700 Routing and Control (RCB) Board Faceplate
1
Rcb
6
USBポート(USB 2.0規格)
2
RJ-45 BITS ポート
7
10 MHz IN/OUT タイミング ポート
3
スイッチのリセット
8
PPS IN/OUT タイミング ポート
4
RJ-45 コンソール ポート
9
オンライン/オフライン ボタン
5
RJ-45 管理ポート

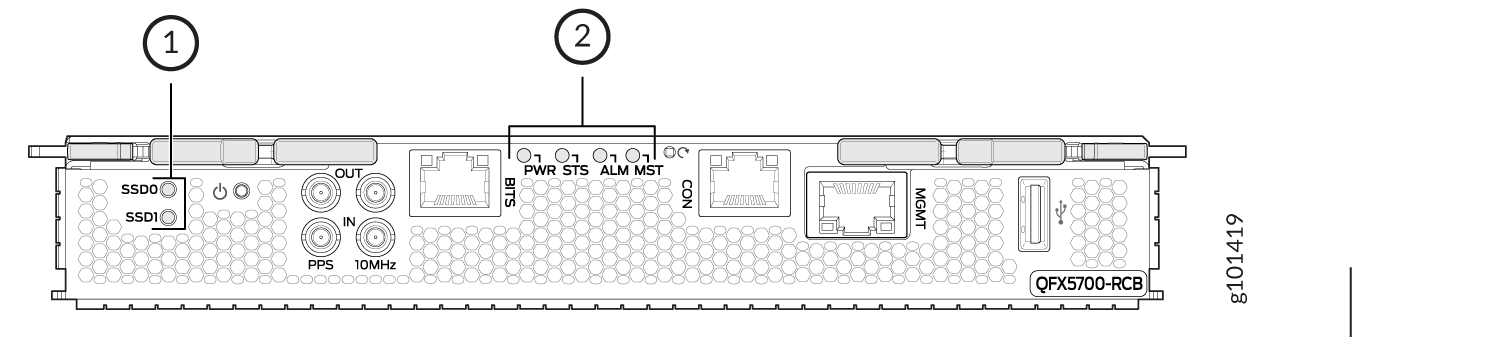

図 5 は、ルーティングおよびコントロール ボード(RCB)に存在する LED を示しています。
図 5:ルーティングおよびコントロール ボード(RCB) LEDs in the Routing and Control Board (RCB)の LED
1
ソリッド ステート ディスク(SSD)LED—SSD0 および SSD1
2
RCB ステータス パネル LED—電源、ステータス、アラーム、マスター

QFX5700 には RCB スロットが 2 個付属しています。RCB には前面からアクセスできます。RCB は逆さまで維持されます。RCSの構成には、30mmピッチ、200mm幅のHewitt Lake 6 Core(D1637)、2.9GHz、55W CPU、およびDRAMが含まれています。32GB(2x16GB DIMM)メモリは最大64個(16GB x 4)まで拡張可能です。ストレージのサポートには、100G M.2 SATA/NVME SSD x 2 が含まれています。ルーティング エンジン コンポーネント(DRAM の量など)の詳細については、 show vmhost hardware コマンドを発行します。

電源

QFX5700スイッチは、以下の電源を提供することで、AC、DCをサポートしています。

QFX5700 の電源は、ロードシェアリングのホットリムーブ可能なホットインサート可能な FRU です。スイッチは4個の電源で動作します。各電源装置には、冷却用の内部ファンがあります。電源はどのスロットにも取り付けることができます。

注意:

実行中の環境で、同じシャーシ内で電源モデルを混在しないでください。

図 6 は、QFX5700 AC 電源を示しています。
図 6:AC 電源 AC Power Supply
1
電源
3
イジェクター レバー
2
ESD ポイント
4
電源ハンドル

ソフトウェア

ジュニパーネットワークスQFX5700スイッチは、Junos OS Evolvedオペレーティングシステムで動作します。Junos OS Evolvedは、次世代の Junos OS です。同じCLI、同じ機能、場合によっては前のバージョンのJunos OSと同じプロセスも使用します。しかし、そのインフラストラクチャは完全に最新化されています。

QFX5700システムソフトウェア

QFX5700スイッチは、Junos OS Evolvedを実行し、レイヤー2およびレイヤー3のスイッチング、ルーティング、セキュリティサービスを提供します。Junos OS EvolvedはLinux上でネイティブに動作し、すべてのLinuxユーティリティと運用に直接アクセスできます。モジュラー型に設計されているため、システムを再起動することなく、コンポーネントごとにアップグレードを実行できます。変更されたコンポーネントのみが再起動されます。Junos OS Evolvedは簡単に移植可能で、任意のプラットフォームで動作させるために最小限の作業が必要です。CLI ユーザーインターフェイスは同じで、アプリケーションと機能のコードベースは同じで、管理ツールと自動化ツールはJunos OSと同じです。しかし、Junos OS Evolvedインフラストラクチャは完全に最新化されており、移植性、迅速なイノベーション、シンプルなアップグレードが可能です。Junos OS Evolvedソフトウェアは、QFX5700内部NANDソリッドステートフラッシュドライブにプリインストールされています。

QFX シリーズ デバイスでサポートされる機能の詳細については、 機能エクスプローラーを参照してください。
