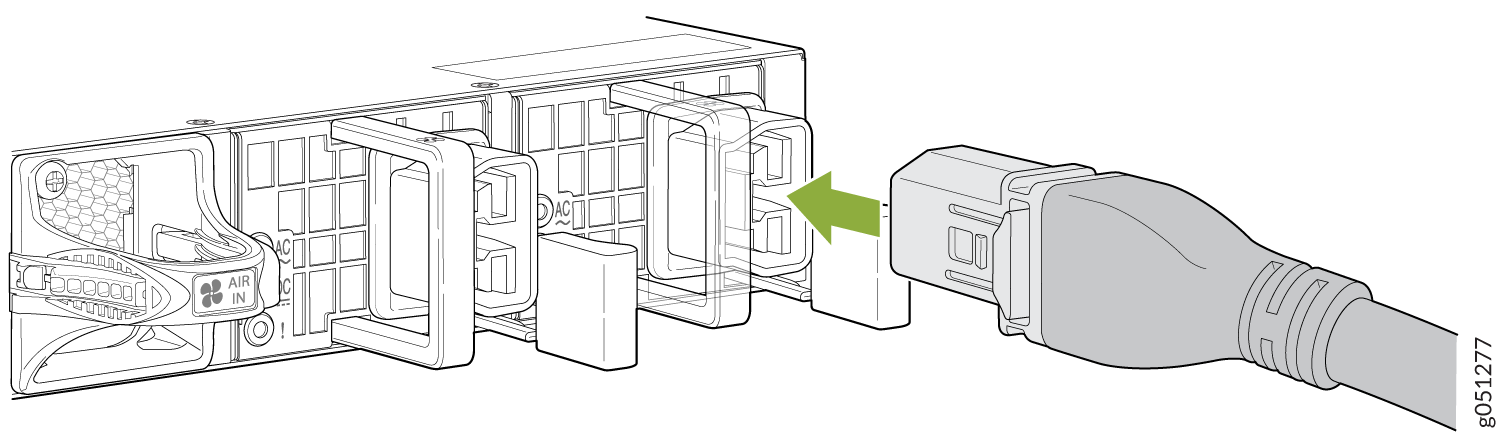

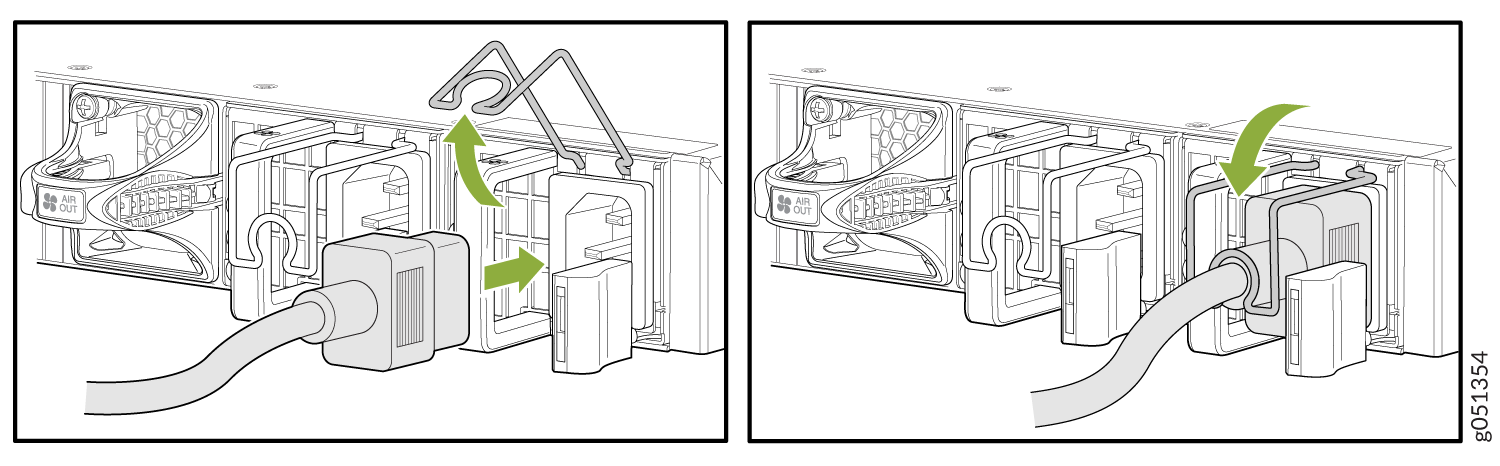

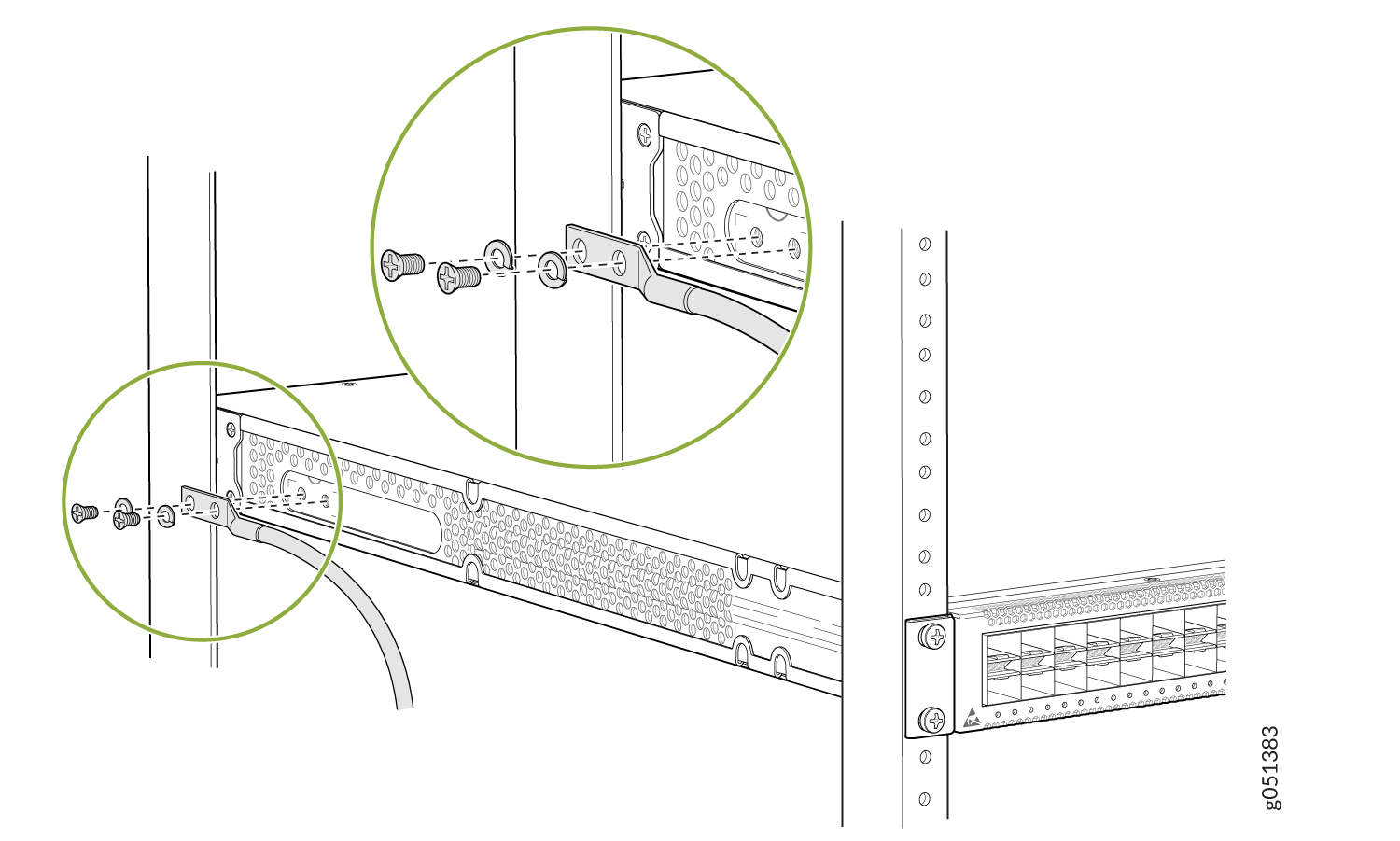

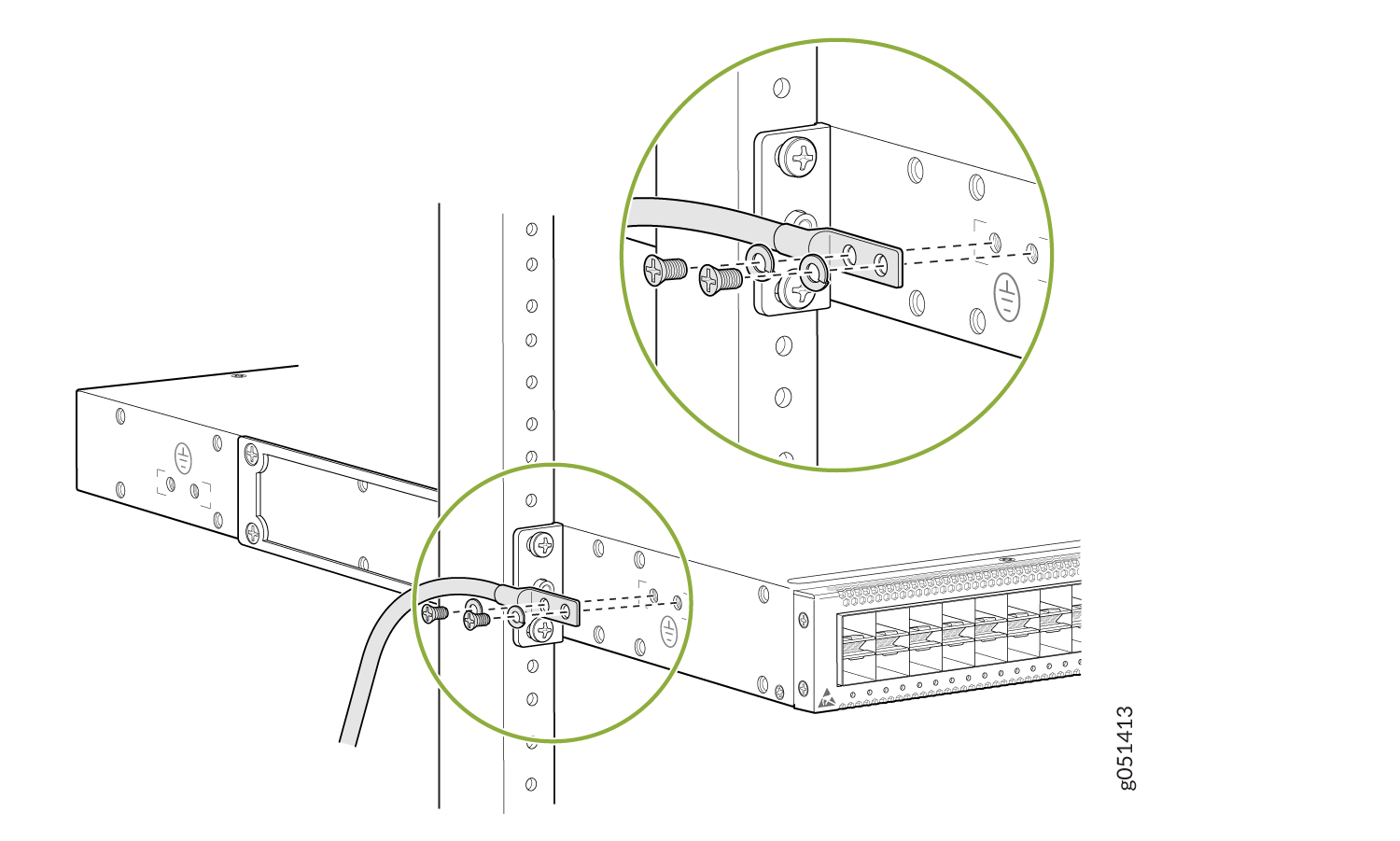

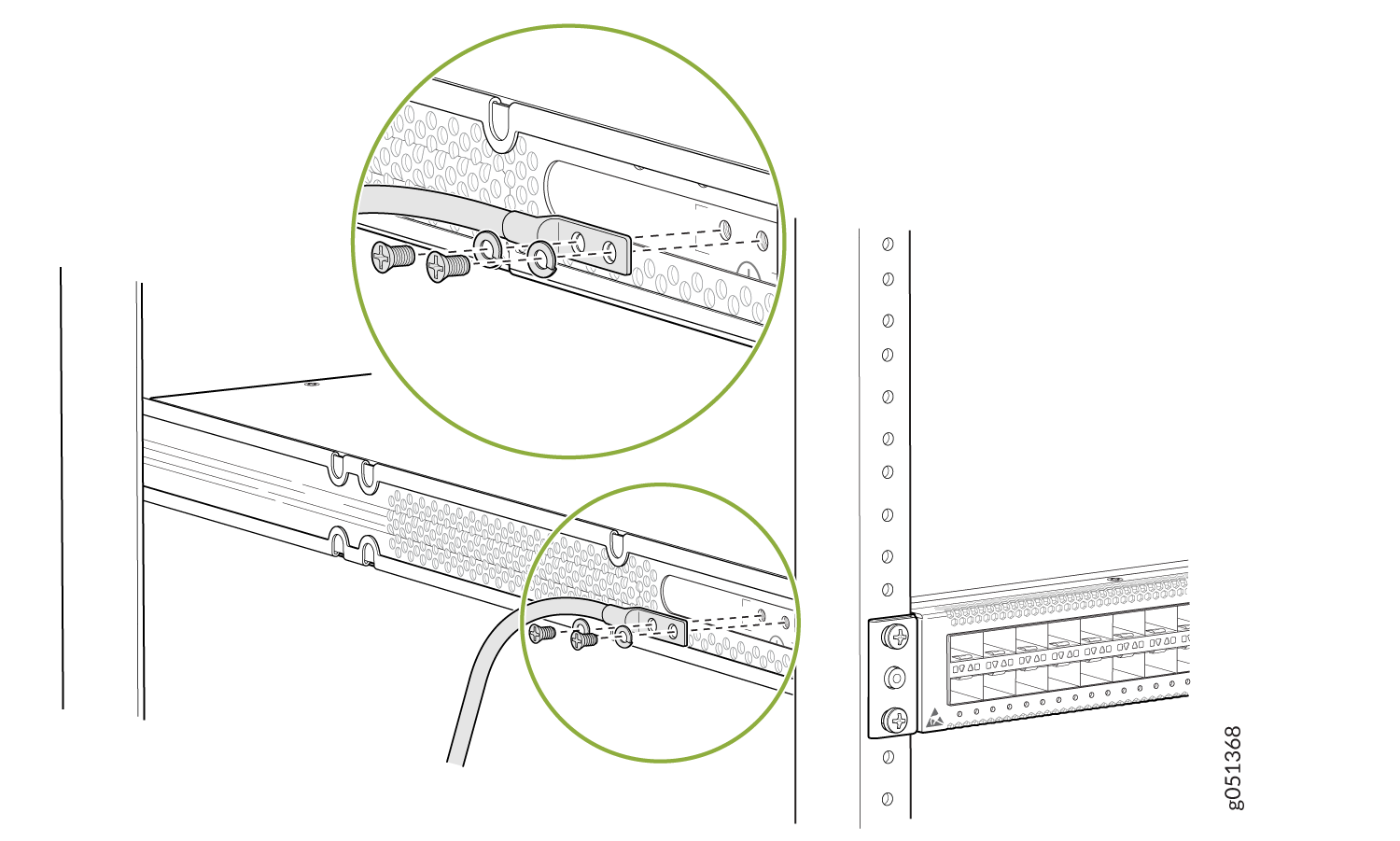

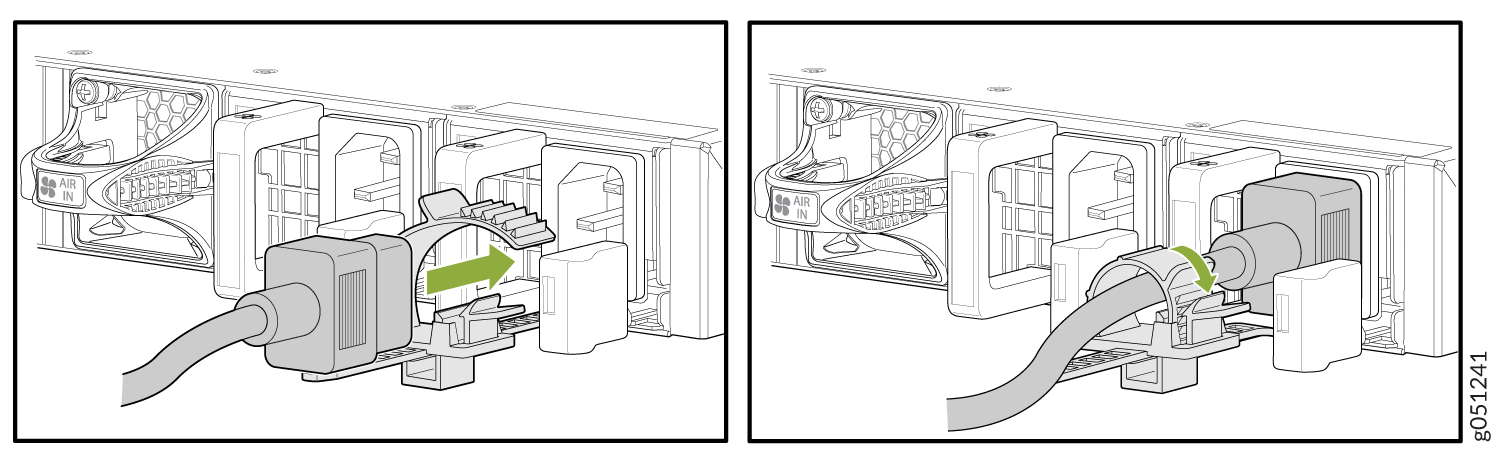

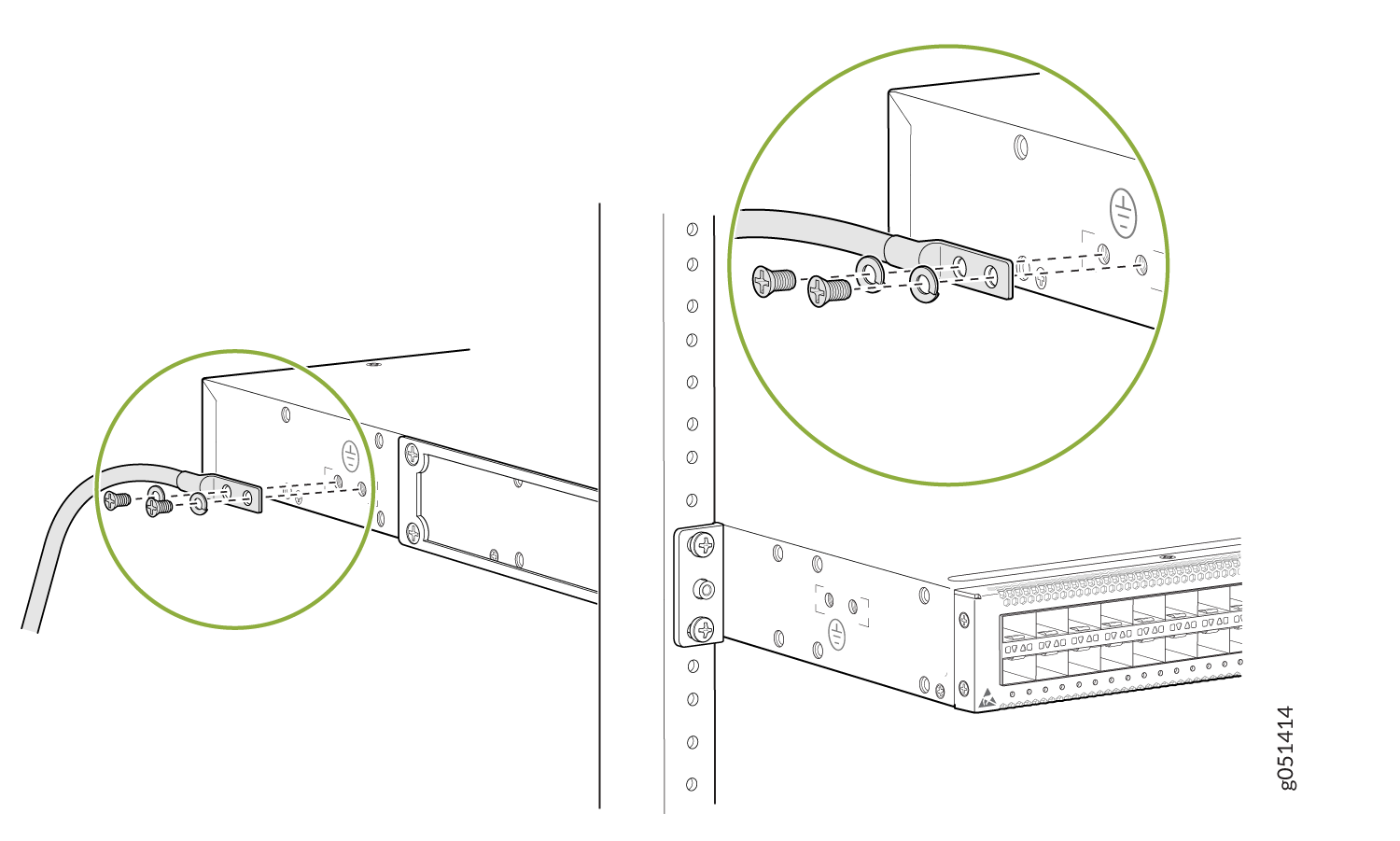

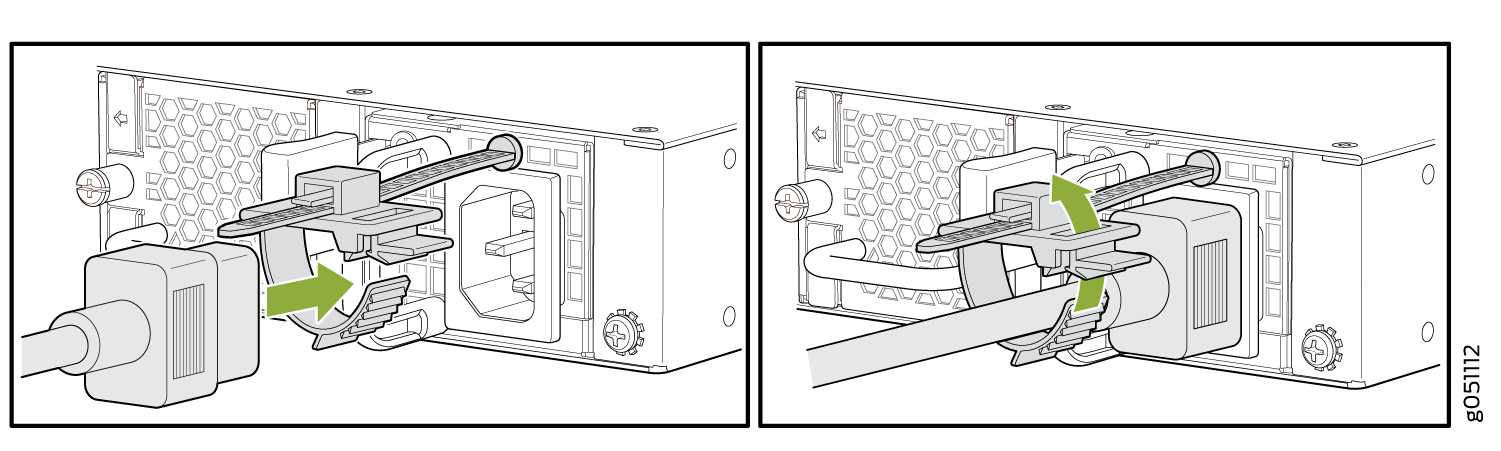

QFX5120を電源に接続します

DC電源のQFX5120-48T、QFX5120-48Y、またはQFX5120-48YMスイッチに電源を接続するには、次の手順に従います。

1. 手首用静電気防止用ストラップの一方の端を手首に巻き付けて固定し、ストラップのもう一方の端を現場のESDポイントに接続します。

2. 電源装置に接続する前に、DC 電源ケーブルに正しくラベル付けされていることを確認してください。リターンがバッテリ工場のシャーシアースに接続されている標準的な配電方式では、マルチメータを使用して、–48V および RTN DC ケーブルのシャーシアースへの抵抗を確認できます。

   • シャーシのアースに対する抵抗が非常に低いケーブル(閉回路を示す)はプラス(+)で、V+(リターン)DC電源入力端子に取り付けられます。

   • シャーシのアースに対する抵抗が非常に高いケーブル(開回路を示す)はマイナス(–)で、V–(入力)DC電源入力端子に取り付けられます。

   注意：

   電源接続が適切な極性を維持していることを確認してください。電源ケーブルには、極性を示すために(+)および(–)のラベルが付いている場合があります。DC電源ケーブルの標準コーディングはありません。設置場所の外部 DC 電源で使用されているコーディングによって、各電源モジュールの DC 電源入力端子に接続する電源ケーブルのリード線のコーディングが決まります。

3. 電源ケーブルの周囲に熱収縮チューブ絶縁体を取り付けます。

   熱収縮チューブを取り付けるには:

   1. ラグバレルに取り付けられているケーブルの部分の上にチューブをスライドさせます。チューブがワイヤの端とそれに取り付けられたラグのバレルを覆っていることを確認します。

   2. ヒートガンでチューブを収縮させます。ケーブルの周りでチューブがしっかりと収縮するように、チューブのすべての側面を均等に加熱してください。

   図11は、熱収縮チューブを取り付ける手順を示しています。

   メモ：

   チューブを過熱しないでください。

   図11:熱収縮チューブ の取り付け方法

4. DC 電源ケーブルのリード線の両端の電圧が 0 V になるように、および DC 電源の接続中にケーブルリード線がアクティブにならないように、入力回路ブレーカーが開いていることを確認します。

   メモ：

   DC電源の配線順序に関する警告およびDC電源の電気安全ガイドラインでは、V+端子は+RTN、V-端子は-48 Vと呼ばれています。

5. 電源装置がシャーシに完全に挿入されていることを確認します。

6. 端子ブロックカバーを取り外します。端子ブロックカバーは透明なプラスチックで、端子ブロックの所定の位置にカチッとはまります。

7. ドライバーを使用して端子のネジを外します。ネジを保管します。

   警告：

   電源ケーブルがデバイスコンポーネントへのアクセスを妨げたり、人がつまずく可能性のある場所にドレープしたりしないようにしてください。

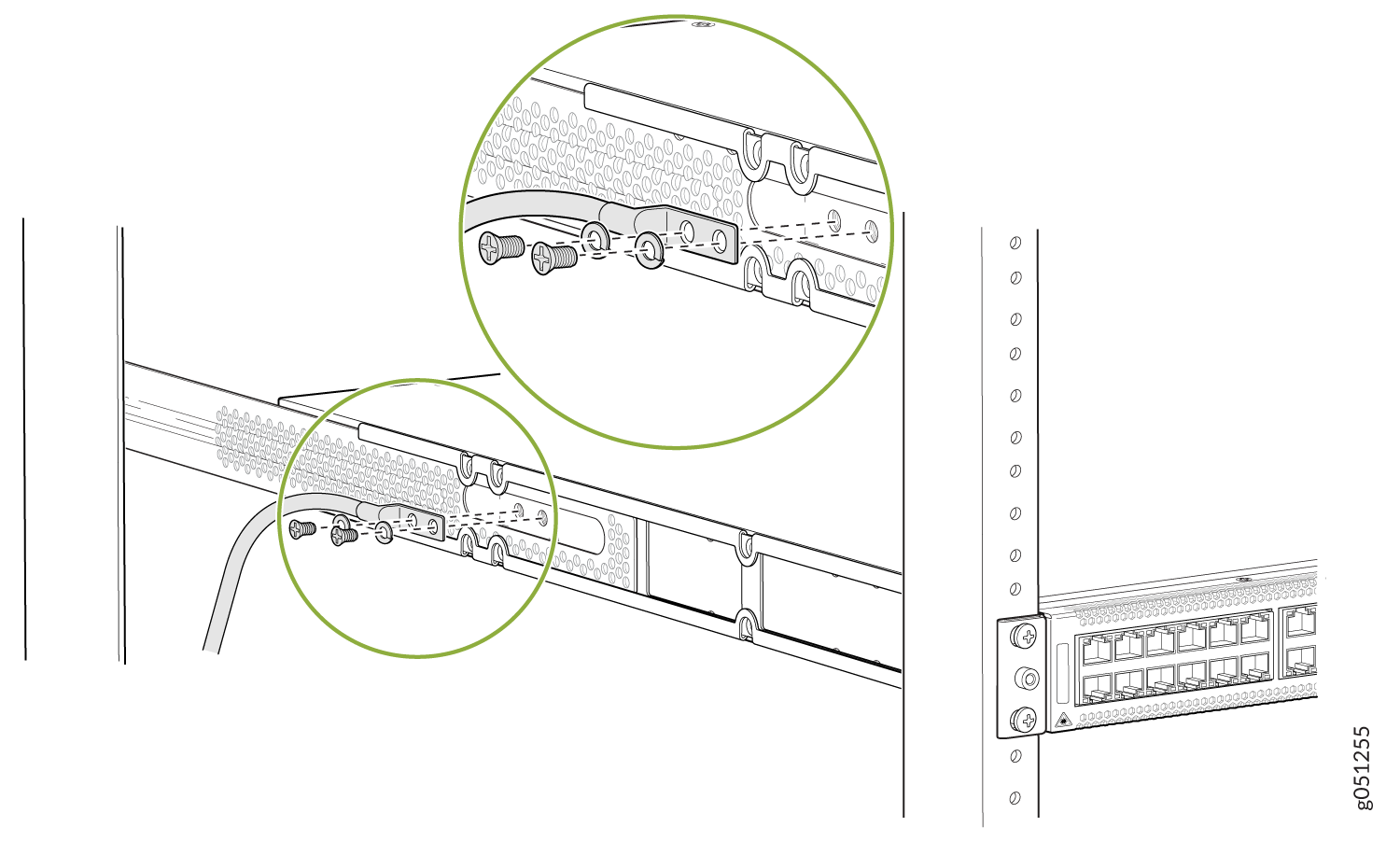

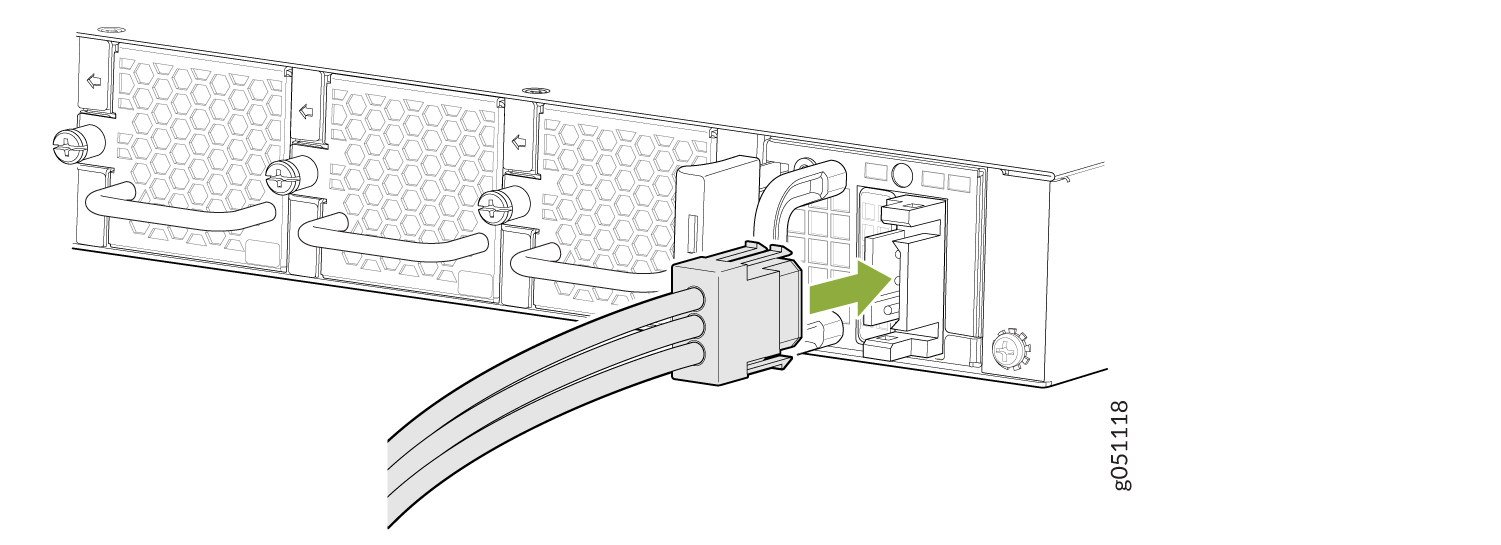

8. 各電源モジュールを電源に接続します。ケーブルに接続されているリングラグを端子のネジを使用して適切な端子にねじ込み、電源ケーブルを電源モジュールに固定します( 図12を参照)。

   QFX5120-48T、QFX5120-48Y、およびQFX5120-48YMスイッチは、単一の非冗長給電入力を備えたDC電源で動作するように設計されています。ソースの冗長性を確保するために、QFX5120-48T、QFX5120-48Y、および QFX5120-48YM スイッチに 2 つの DC 電源を取り付ける必要があります。次に、ソース(A)を1つの電源に接続し、ソース(B)を2番目の電源に接続します。この構成により、システムに一般的に展開される A/B フィードの冗長性が提供されます。

   電源モジュールの端子ブロックには、プラス(+)およびマイナス(–)とラベル付けされたDC電源ケーブルを接続するためのV+、V+、V-、およびV-とラベル付けされた4つの端子があります。V+端子は、V-端子と同様に内部で一緒にシャントされています。

   注意：

   各電源と電源モジュール間の接続には、回路ブレーカーが含まれている必要があります。

   2つの電源を1つの電源に接続すると、2つの電源の電圧に差があるたびに給電線に循環電流が発生する可能性があるため、接続しないでください。

   1. プラス(+)DC電源ケーブルのリングラグをDC電源モジュールのV+端子に固定します。

   2. マイナス(–)DC電源ケーブルのリングラグをDC電源モジュールのV–端子に固定します。

   3. ドライバーを使用して、電源端子のネジをぴったりと締めます。締めすぎないでください。5ポンドインチの間で適用します。(0.56 Nm)および6ポンドイン。(0.68 Nm)のネジのトルク。

   注意：

   V+端子は、V-端子と同様に内部でシャントされます。同じ極性端子を同じソースから配線して、高電力シャーシに追加の電流経路を提供できます。端子を異なるソースに接続しないでください。

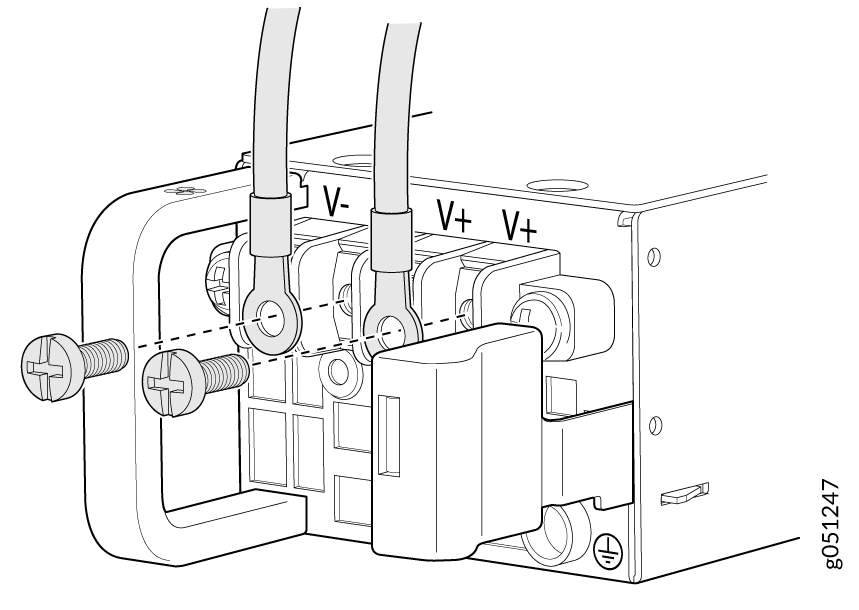

   図12:QFX5120-48T、QFX5120-48Y、またはQFX5120-48YM DC電源の 端子へのリングラグを固定する

9. 端子ブロックカバーを元に戻します。

10. 入力回路ブレーカーを閉じます。

    メモ：

    QFX5120スイッチは、電源装置に電力が供給されるとすぐにオンになります。QFX5120に電源スイッチがない。

11. 電源装置の 入出力 LED と 出力 LED が緑色に点灯していることを確認します。障害 LED (!) が点灯している場合は、電源装置を電源装置から切り離し、電源装置を交換します( QFX5120 スイッチからの電源装置の取り外しを参照)。

    注意：

    交換用の電源モジュールを用意するまで、電源モジュールを取り外さないでください:適切なエアフローを確保し、シャーシのオーバーヒートを防ぐために、障害が発生した電源モジュールを取り外してから 1 分以内に交換用電源モジュールを取り付ける必要があります。
