QFX5110サイトのガイドラインと要件

QFX5110環境要件と仕様

スイッチは、ラックまたはキャビネットに設置する必要があります。乾燥した清潔で、換気がよく、温度管理された環境に保管する必要があります。

以下の環境ガイドラインに従ってください。

  • ほこりが吸気口やフィルターを詰まらせ、スイッチの冷却システムの効率を低下させる可能性があるため、設置場所はできるだけほこりのない状態にする必要があります。

  • スイッチを正常に動作させるため、周囲の気流を維持します。気流が妨げられたり制限されたりした場合、または吸気の温度が高すぎる場合、スイッチが過熱し、スイッチ温度モニタがデバイスをシャットダウンしてハードウェア コンポーネントを保護する可能性があります。

表 1 は、すべての QFX5110 モデルのスイッチを正常に動作させるために必要な環境条件を示しています。

表1:QFX5110環境耐性

形容

寛容

高度

2,000 m(6,562 フィート)まで性能低下なし

相対湿度

5%〜90%の相対湿度範囲で通常の動作が保証され、結露しないこと

  • 相対湿度5%〜93%の範囲で保証された短時間動作、結露しないこと

    手記：

    NEBS GR-63-CORE、Issue 3 で定義されているように、短期間のイベントの期間は最大 96 時間ですが、年間 15 日を超えることはできません。

温度

  • 32°F〜104°F(0°C〜40°C)の温度範囲で通常の動作が保証されています

  • 輸送用コンテナ内の非動作時保管温度:–40°C〜70°C(–40°F〜158°F)

地震

NEBS GR-63-CORE、Issue 3 に準拠したゾーン 4 地震要件に準拠するように設計されています。
手記：

QFXシリーズデバイスは、米国電気工事規程ANSI/NFPA 70の第110-16、110-17、110-18条に従って、専用の機器室や機器クローゼットなどの制限された場所にのみ設置してください。

参照

一般的なサイトガイドライン

デバイスを効率的に運用するには、適切な設置場所の計画とメンテナンスが必要です。また、機器、ラックまたはキャビネット、およびワイヤリングクローゼットの適切なレイアウトも必要です。

デバイスの許容可能な動作環境を計画および作成し、環境に起因する機器の障害を防ぐには、次の手順に従います。

  • シャーシの周囲には、ほこりや金属片などの導電性物質が付着しないようにしてください。

  • 規定の気流ガイドラインに従って、冷却システムが正しく機能していることを確認します。他の機器からの排気がデバイスの吸気口に吹き込まないようにしてください。

  • 機器の損傷を防ぐために、所定の静電放電(ESD)防止手順に従ってください。静電気放電により、時間の経過とともにコンポーネントが完全または断続的に故障する可能性があります。

  • 許可された担当者のみがデバイスにアクセスできるように、デバイスを安全な場所に設置します。

取り付け場所の電気配線に関するガイドライン

表2 に、取り付け場所での電気配線を計画する際に検討すべき要素を示しています。

警告：

必ず接地と環境のシールドを適切に行い、電気サージ抑制デバイスを使用してください。

AvertissementVous devez établir un environnement protégé et convenablement mis à la terre et utiliser des dispositifs de parasurtension.
表2:取り付け場所の電気配線に関するガイドライン

取り付け場所の配線係数

ガイドライン

信号の制限事項

取付場所で次の問題のいずれかが発生した場合、電気サージの抑制とシールドの専門家に相談してください。

  • 不適切に取り付けられたワイヤーによる無線周波妨害(RFI)

  • 推奨距離を超える電線や建物間を通る電線による落雷による損傷

  • 雷によって発生した電磁パルス(EMP)が非シールドコンダクターと電子機器に損傷を与えた

無線周波妨害

取付場所の配線におけるRFIの発生を抑制または解消するには、次のことを行います。

  • 接地線が適切に配置されたツイストペアケーブルを使用します。

  • 推奨距離を超える場合は、該当する場合、データ信号ごとに接地線を1本備えた高品質なツイストペアケーブルを使用します。

電磁適合性

取り付け場所がEMC(電磁適合性)の問題の影響を受けやすい場合、特に雷や無線送信機の影響を受けやすい場合は、専門家に助言を求めてください。

強力なEMI(電磁妨害)の発生源は、以下の原因となる可能性があります。

  • デバイス内の信号ドライバーとレシーバーの破壊。

  • 回線経由で機器に対して発生した電力サージの結果としての電気的障害。

QFX5110 シャーシの接地ケーブルとラグの仕様

QFX5110を接地するには、接地ケーブルをアースに接続し、シャーシの接地ポイントに接続します。 アースへのQFX5110の接続を参照してください。ただし、2 穴接地ラグを使用して DC システムのシャーシ接地ポイントにアクセスできない場合は、DC 電源装置の DC 保護接地端子を使用してシャーシを接地できます( QFX5110-48S-DC および QFX5110-32Q-DC システムの接地別の方法を参照)。

警告：

GR-1089 要件に準拠するため、SFP+ および QSFP+ ポートに使用する建物内銅線ケーブルはすべて、両端をシールドして接地する必要があります。
注意：

スイッチの設置を開始する前に、資格のある電気技師が、用意したアース ケーブルにケーブル ラグを取り付ける必要があります。 QFX5110をアースに接続するを参照してください。ケーブルのラグが正しく取り付けられていないと、スイッチが損傷する可能性があります。

スイッチをアースに接続する前に、次の情報を確認してください。

  • 必要な接地ラグは、Panduit LCD10-10A-Lまたは同等のもの(付属していません)です。推奨接地ラグは、14–10 AWG(2–5.3 mm²)より線に対応します。QFX5110-48S または QFX5110-32Q DC システムでシャーシを接地する別の方法を使用する場合、推奨接地ケーブルは 12 AWG(2.5 mm²)標準線、90°C 線、またはそれより太い線です。

  • 接地ケーブルは、14 AWG(2 mm²)、60°C以上のワイヤ、または地域のコード(付属していません)で許可されているものである必要があります。

参照

エアフローとハードウェアのメンテナンスに関するQFX5110すきま要件

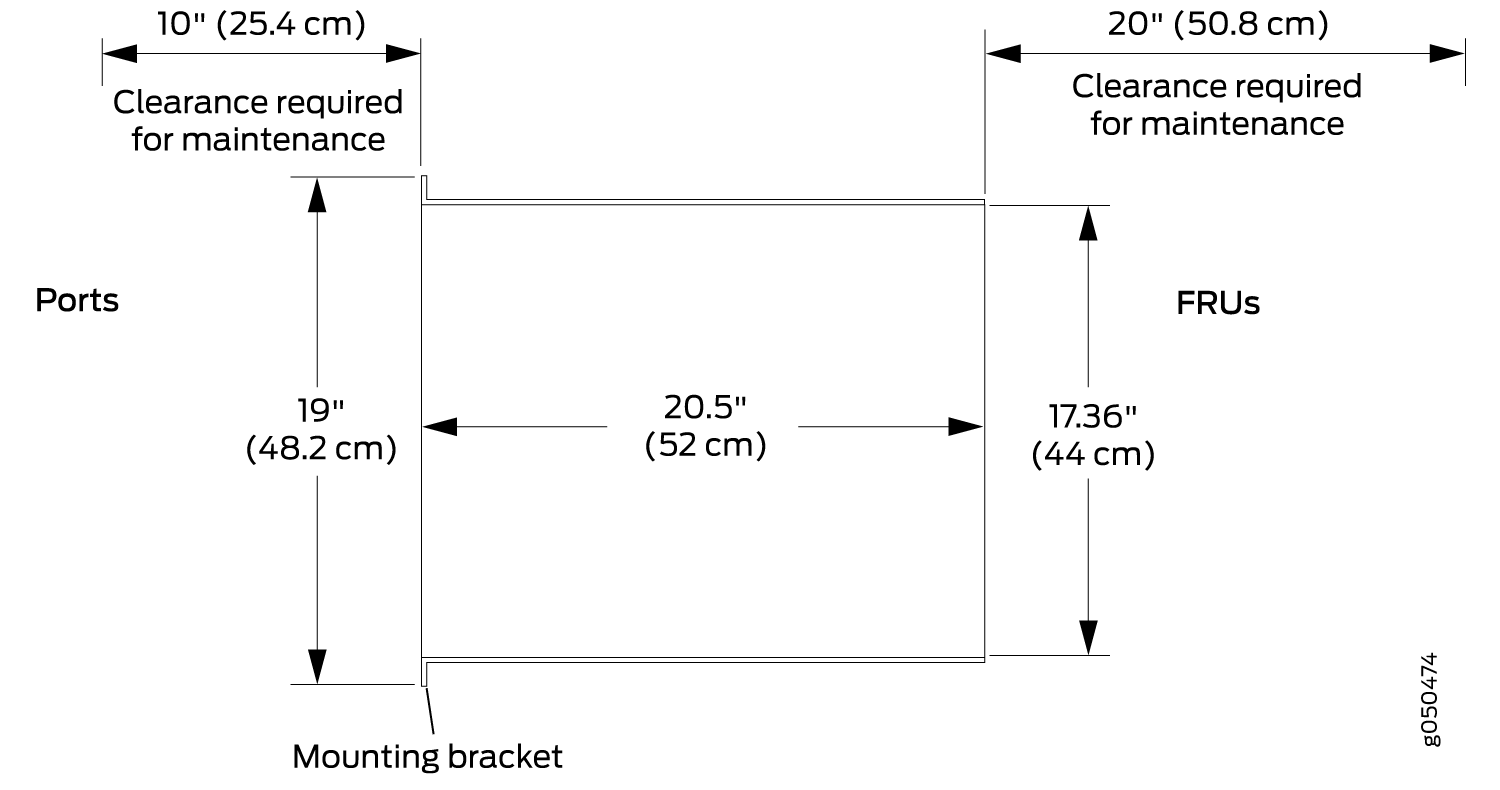

QFX5110を設置する場所を計画するときは、設置するシャーシの周囲に十分なスペースを確保する必要があります( 図 1 を参照)。

図1:QFX5110Clearance Requirements for Airflow and Hardware Maintenance for a QFX5110のエアフローとハードウェアのメンテナンスに必要なクリアランス要件

  • 冷却システムが正常に機能するためには、シャーシ周囲のエアーフローが制限されないようにする必要があります。シャーシ内のエアーフローの詳細については QFX5110冷却システムおよびエアフローの説明 を参照してください。

  • 他の機器と一緒にラックにQFX5110を取り付ける場合は、他の機器からの排気がシャーシの吸気口に吹き込まないように注意してください。

  • 少なくとも24インチを残します。(61 cm)QFX5110の前と後ろの両方。サービス担当者がハードウェア コンポーネントを取り外して取り付けられるように、スイッチの前面と背面に十分なスペースを確保する必要があります。NEBS GR-63 では、少なくとも 30 インチを許可することが推奨されています。(76.2 cm)ラックまたはキャビネットの前面に24 インチ(61 cm)ラックまたはキャビネットの後ろに配置します。

参照

QFX5110シャーシの物理仕様

QFX5110モデルは、ハードウェアコンポーネントを収容する剛性の高い板金構造です。 表3 は、QFX5110の物理仕様をまとめたものです。

表3:QFX5110の物理仕様

製品SKU

高さ

幅

深さ

重量

QFX5110-48S

1.72インチ(4.3 cm)

17.36インチ(44.1 cm)

20.48インチ(52.02 cm)ファンと電源ハンドルを除く

10.43 kg(23ポンド)(2個の電源を含む)

QFX5110-32Q

1.72インチ(4.3 cm)

17.36インチ(44.1 cm)

20.48インチ(52.02 cm)ファンと電源ハンドルを除く

11.16 kg(24.6ポンド)(2個の電源を含む)

参照

QFX5110ラックの要件

QFX5110 スイッチは、4 ポスト ラックに設置するように設計されています。

ラックの要件は、次のもので構成されています。

  • ラックタイプ

  • 取り付けブラケットの穴の間隔

  • ラックのサイズと強度

表 4 は、QFX5110ラックの要件と仕様を示しています。

表 4:QFX5110 のラック要件

ラック要件

ガイドライン

ラックタイプ

1 U(1.75インチまたは4.45 cm)刻みで間隔をあけてブラケット穴または穴パターンを設け、重量を支えるためのサイズと強度の要件を満たす 4 ポスト ラックを使用します。

U は、Electronics Industry Association が発行する 『Cabinets, Racks, Panels, and Associated Equipment 』(文書番号 EIA-310–D)で定義されている標準ラックユニットです。

取り付けブラケットの穴の間隔

取り付けブラケットの穴の間隔は 1 U(1.75 インチまたは 4.45 cm)であるため、その間隔で穴が開いているラックにスイッチを取り付けることができます。

ラックのサイズと強度

  • ラックが 19 インチの規格に準拠していることを確認します。または23インチElectronics Industry Association が発行する 『Cabinets, Racks, Panels, and Associated Equipment 』(文書番号 EIA-310–D)で定義されているラック。

  • 4 部構成の 機器エンジニアリング (EE) で定義されている 600 mm ラック。European Telecommunications Standards Instituteが発行した機器実施のための欧州電気通信規格 (文書番号ETS 300 119-1〜119-4)。

    この規格に準拠するラック内のレール間の水平方向の間隔は、通常、デバイスの取り付けブラケット(19インチ)よりも広くなっています。(48.26 cm)外縁から外縁まで。承認された翼装置を使用して、必要に応じてレール間の開口部を狭めます。

  • ラックレールの間隔が、スイッチシャーシの外形寸法が収まるように十分な幅を確保します。前面取り付けブラケットの外側の端は、幅を 19 インチに拡張します。(48.26 cm)。

  • 4 支柱で設置する場合、前面と背面のラック レールの間隔を 23.5 インチにする必要があります。(59.7 cm)から 30.6 インチ(77.7 cm)フロントツーバック。

  • ラックは、スイッチの重量を支えるのに十分な強度が必要です。

  • レールと隣接するラックの間隔に、スイッチとラックの周囲に適切なスペースを確保してください。

建物構造物へのラック接続

  • ラックを建造物に固定します。

  • お住まいの地域で地震が発生する可能性がある場合は、ラックを床に固定します。

  • 安定性を最大限に高めるため、ラックを天井ブラケット、壁または床ブラケットに固定します。
