PTX10004冷却システム
PTX10004冷却システムコンポーネントは連携して、すべてのコンポーネントを許容温度範囲内に保ちます。最高温度仕様を超え、システムを十分に冷却できない場合、ルーティングおよびコントロールボード(RCB)はハードウェアコンポーネントの一部またはすべてをシャットダウンします。
PTX10004冷却システムとエアフロー
PTX10004 シャーシの冷却システムは、デュアル ファン トレイ(JNP10004-FAN2 または JNP10004-FAN3)と、対応するデュアル ファン トレイ コントローラ(JNP10004-FTC2 または JNP10004-FTC3)で構成されています。各ファン トレイには、ホットインサートおよびホットリムーブ可能にするために、コンパニオン ファン トレイ コントローラーがインストールされ、動作している必要があります。
ファントレイ
JNP10004-FAN3 ファン トレイには、6 つのファン モジュールで構成されており、各モジュールには 2 つの逆回転ファンが搭載されています。JNP10004-FAN3 ファン トレイは、単一のホットリムーブおよびホットインサート可能な FRU(現場交換可能ユニット)として動作します。ファン トレイは、シャーシ背面の電源装置の隣に垂直に並んで設置され、シャーシの前面から背面への冷却を提供します。各前面フェースプレートにある 2 つのハンドルは、ファン トレイの取り扱いを容易にします。図 1 および 図 3 を参照してください。

JNP10004-FAN2ファントレイには、内部ファンのアレイ、取り外し不可能なコントロールボード、およびLEDが含まれています。

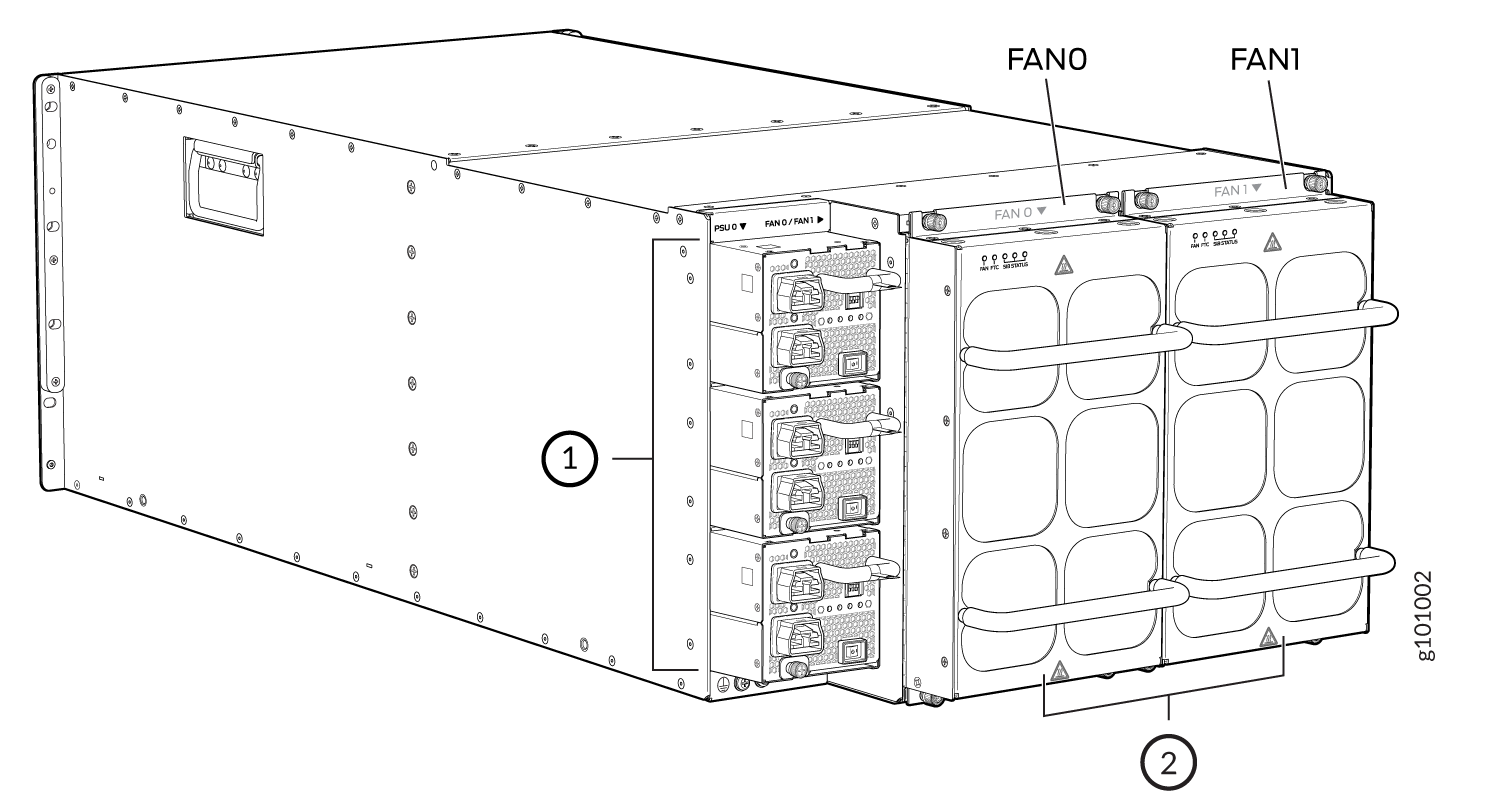

2 つのファン トレイは、シャーシの FRU 側にある電源装置の横に垂直に並べて設置します。各前面フェースプレートにある 2 つのハンドルは、ファン トレイの取り扱いを容易にします。 図 2 および 図 3 を参照してください。


1
—
電源 |
2
—
ファントレイ |
ファン トレイの物理的仕様については、 表 1 を参照してください。
仕様 |
JNP10004-ファン3 |
JNP10004-ファン2 |
---|---|---|
対応するファントレイコントローラモデル |
JNP10004-FTC3 |
JNP10004-FTC2 |
ファントレイあたりのファン数 |
6 |
6 |
シャーシあたりのファン数 |
12 |
12 |
ファンの番号付け |
0 から 11 |
0 から 11 |
72°Fで100%のファントレイあたりの体積流量 |
毎分550立方フィート(CFM) |
毎分475立方フィート(CFM) |
72 °Fで100 %でのシャーシあたりの体積流量 |
1,260立方フィート/安全 |
1,080立方フィート/マ |
Junos OS リリースで導入された機能 |
24.2R1-EVO |
20.3R1-EVO |
高さ |
12.09インチ(30.7 cm) |
12.08インチ(30.68 cm) |
幅 |
6.6インチ(16.8 cm) |
6.6インチ(16.8 cm) |
深さ |
5.88インチ(14.94 cm)取っ手なし |
5.5インチ(13.97 cm)ハンドルなし、6.85インチ(17.4 cm)取っ手付き |
重量 |
6.53kg(14.4ポンド) |
4.45 kg(9.8 ポンド) |
両モデルのファンアレイは、1つのユニットとして動作します。アレイ内の個々のファンに障害が発生した場合は、ファン トレイ全体を交換する必要があります。ただし、ファントレイは無期限に動作し続け、室温が動作範囲内であれば、ファンで1つのローターに障害が発生した場合でも十分な冷却を提供します。
ルーターの実行中に既存のファン トレイを交換する場合は、ファン トレイを 1 つだけ取り外します。ルーターは、温度アラームをトリガーすることなく、1つのファントレイが作動した状態で一定時間動作し続けます。
温度アラームを回避するため、ルーターの動作中は両方のファントレイを取り外さないでください。
各ファン トレイの内部ファン コントロール ボードには、関連するファン トレイ コントローラーの LED と、ファン トレイのすぐ後ろにある 3 つの SIB の LED が含まれています。
ファン トレイ コントローラ
PTX10004 は 2 つのファン トレイ コントローラーをサポートしており、ファン トレイをホット インサートおよびホット リムーブするための制御ロジックと電源を提供します。
-
JNP10004-FTC2:JNP10004-FAN2 ファン トレイをサポートします。
-
JNP10004-FTC3:JNP10004-FAN3 ファン トレイをサポートします。 図 4 を参照してください。
表 2:ファン トレイ コントローラ - ファン トレイの互換性 ファントレイコントローラ 対応ファントレイ JNP10004-FTC2 JNP10004-ファン2 JNP10004-FTC3 JNP10004-ファン3 互換性のあるファン トレイ コントローラーとファン トレイのみを使用してください。
手記:JNP10004-FTC2 と JNP10004-FAN3 ファントレイは使用しないでください。図 4:ファン トレイ コントローラ JNP10004-FTC2 または JNP10004-FTC3
ファン トレイ コントローラ モデルを混在させないでください。各ファン トレイ コントローラーには、サポートされているファン トレイ モデルのみを使用してください。 表 3 を参照してください。
仕様 |
JNP10004-FTC3 | JNP10004-FTC2 |
---|---|---|
対応するファントレイモデル |
JNP10004-ファン3 | JNP10004-ファン2 |
Junos OS リリースで導入された機能 |
24.2R1-EVO | 20.3R1-EVO |
高さ |
1.5インチ(3.81 cm) | 1.5インチ(3.81 cm) |
幅 |
6.5インチ(15.24 cm) | 6.5インチ(15.24 cm) |
深さ |
12.4インチ(31.5cm) | 12.4インチ(31.5cm) |
重量 |
0.5 kg(1.1 ポンド) | 0.5 kg(1.1 ポンド) |
システムは、シャーシ全体の重要なパーツの温度を継続的に監視し、温度に応じてシャーシのファン速度を調整します。Junos OSがファン速度を制御します。通常の動作状態では、ファン トレイ内のファンはフルスピード以下で動作します。1 つのファン トレイ コントローラに障害が発生したり、欠落しているように見える場合(SIB の交換時など)、もう 1 つのファン トレイ コントローラがファンをフル スピードに設定します。これにより、残りのファンがシャーシを十分に冷却する限り、ルーターは正常に動作し続けることができます。 show chassis fan
コマンドを使用して、個々のファンとファン速度のステータスを確認します。次の例は、JNP10004-FAN2 または JNP10004-FAN3 を実行しているシステムのファン ステータスを示しています。
user@system> show chassis fan Item Status % RPM Measurement Fan Tray 0 Fan 0 Ok 59% 6300 RPM Fan Tray 0 Fan 1 Ok 55% 7500 RPM Fan Tray 0 Fan 2 Ok 60% 6450 RPM Fan Tray 0 Fan 3 Ok 54% 7350 RPM Fan Tray 0 Fan 4 Ok 59% 6300 RPM Fan Tray 0 Fan 5 Ok 55% 7500 RPM Fan Tray 0 Fan 6 Ok 59% 6300 RPM Fan Tray 0 Fan 7 Ok 54% 7350 RPM Fan Tray 0 Fan 8 Ok 60% 6450 RPM Fan Tray 0 Fan 9 Ok 54% 7350 RPM Fan Tray 0 Fan 10 Ok 59% 6300 RPM Fan Tray 0 Fan 11 Ok 54% 7350 RPM Fan Tray 1 Fan 0 Ok 59% 6300 RPM Fan Tray 1 Fan 1 Ok 55% 7500 RPM Fan Tray 1 Fan 2 Ok 59% 6300 RPM Fan Tray 1 Fan 3 Ok 55% 7500 RPM Fan Tray 1 Fan 4 Ok 60% 6450 RPM Fan Tray 1 Fan 5 Ok 55% 7500 RPM Fan Tray 1 Fan 6 Ok 59% 6300 RPM Fan Tray 1 Fan 7 Ok 54% 7350 RPM Fan Tray 1 Fan 8 Ok 60% 6450 RPM Fan Tray 1 Fan 9 Ok 54% 7350 RPM Fan Tray 1 Fan 10 Ok 54% 5850 RPM Fan Tray 1 Fan 11 Ok 50% 6750 RPM
システム内のすべてのコンポーネントの冷却状態を確認するには、 show chassis environment
コマンドを使用します。
user@system> show chassis environment Class Item Status Measurement Temp PSM 0 Ok 31 degrees C / 87 degrees F PSM 1 Ok 30 degrees C / 86 degrees F CB 0 Intake A Temp Sensor Ok 29 degrees C / 84 degrees F CB 0 Intake B Temp Sensor Ok 30 degrees C / 86 degrees F CB 0 Exhaust A Temp Sensor Ok 32 degrees C / 89 degrees F CB 0 Exhaust B Temp Sensor Ok 33 degrees C / 91 degrees F CB 0 Middle Temp Sensor Ok 34 degrees C / 93 degrees F CB 1 Intake A Temp Sensor Ok 28 degrees C / 82 degrees F CB 1 Intake B Temp Sensor Ok 28 degrees C / 82 degrees F CB 1 Exhaust A Temp Sensor Ok 31 degrees C / 87 degrees F CB 1 Exhaust B Temp Sensor Ok 31 degrees C / 87 degrees F CB 1 Middle Temp Sensor Ok 33 degrees C / 91 degrees F Fan Tray 0 Inlet Temp Sensor Ok 26 degrees C / 78 degrees F Fan Tray 0 Outlet Temp Sensor Ok 32 degrees C / 89 degrees F Fan Tray 1 Inlet Temp Sensor Ok 27 degrees C / 80 degrees F Fan Tray 1 Outlet Temp Sensor Ok 32 degrees C / 89 degrees F FPC 3 BT-0 HBM-0 Temperature Ok 53 degrees C / 127 degrees F FPC 3 BT-0 HBM-1 Temperature Ok 54 degrees C / 129 degrees F FPC 3 BT-1 HBM-0 Temperature Ok 53 degrees C / 127 degrees F FPC 3 BT-1 HBM-1 Temperature Ok 53 degrees C / 127 degrees F FPC 3 BT-2 HBM-0 Temperature Ok 53 degrees C / 127 degrees F FPC 3 BT-2 HBM-1 Temperature Ok 55 degrees C / 131 degrees F FPC 3 BT-3 HBM-0 Temperature Ok 60 degrees C / 140 degrees F FPC 3 BT-3 HBM-1 Temperature Ok 57 degrees C / 134 degrees F FPC 3 BT-4 HBM-0 Temperature Ok 54 degrees C / 129 degrees F FPC 3 BT-4 HBM-1 Temperature Ok 54 degrees C / 129 degrees F FPC 3 BT-0 Temp Sensor 1 Ok 83 degrees C / 181 degrees F FPC 3 BT-0 Temp sensor 0 Ok 87 degrees C / 188 degrees F FPC 3 BT-1 Temp Sensor 0 Ok 79 degrees C / 174 degrees F FPC 3 BT-1 Temp Sensor 1 Ok 78 degrees C / 172 degrees F FPC 3 BT-2 Temp Sensor 0 Ok 81 degrees C / 177 degrees F FPC 3 BT-2 Temp Sensor 1 Ok 81 degrees C / 177 degrees F FPC 3 CPU Temperature Ok 60 degrees C / 140 degrees F FPC 3 DDR4 A Ok 44 degrees C / 111 degrees F FPC 3 DDR4 B Ok 38 degrees C / 100 degrees F FPC 3 Intake-A Temp sensor Ok 42 degrees C / 107 degrees F FPC 3 Intake-B Temp sensor Ok 36 degrees C / 96 degrees F FPC 3 BT-3 Temp Sensor 0 Ok 86 degrees C / 186 degrees F FPC 3 BT-3 Temp Sensor 1 Ok 85 degrees C / 185 degrees F FPC 3 BT-4 Temp Sensor 0 Ok 72 degrees C / 161 degrees F FPC 3 BT-4 Temp Sensor 1 Ok 73 degrees C / 163 degrees F FPC 3 Exhaust-A Temp Sensor Ok 53 degrees C / 127 degrees F FPC 3 Exhaust-B Temp Sensor Ok 53 degrees C / 127 degrees F FPC 3 Exhaust-C Temp Sensor Ok 48 degrees C / 118 degrees F FPC 3 PEX Temp Sensor Ok 72 degrees C / 161 degrees F Unknown 0 FTC I2CS temp_sensor Ok 31 degrees C / 87 degrees F Unknown 1 FTC I2CS temp_sensor Ok 32 degrees C / 89 degrees F SIB 0 Exhaust-1 temp sensor Ok 38 degrees C / 100 degrees F SIB 0 Exhaust-2 temp sensor Ok 40 degrees C / 104 degrees F SIB 0 Intake-1 temp sensor Ok 28 degrees C / 82 degrees F SIB 0 Intake-2 temp sensor Ok 28 degrees C / 82 degrees F SIB 0 Intake-3 temp sensor Ok 34 degrees C / 93 degrees F SIB 0 Exhaust-3 temp sensor Ok 43 degrees C / 109 degrees F SIB 0 ZF1 temp sensor Ok 56 degrees C / 132 degrees F SIB 0 Intake-4 temp sensor Ok 32 degrees C / 89 degrees F SIB 0 PEXSW Temp Sensor Ok 34 degrees C / 93 degrees F Routing Engine 0 CPU Temperature Ok 37 degrees C / 98 degrees F Fan Fan Tray 0 Fan 0 Ok 6450 RPM Fan Tray 0 Fan 1 Ok 7350 RPM Fan Tray 0 Fan 2 Ok 6450 RPM Fan Tray 0 Fan 3 Ok 7350 RPM Fan Tray 0 Fan 4 Ok 6300 RPM Fan Tray 0 Fan 5 Ok 7350 RPM Fan Tray 0 Fan 6 Ok 6300 RPM Fan Tray 0 Fan 7 Ok 7350 RPM Fan Tray 0 Fan 8 Ok 6450 RPM Fan Tray 0 Fan 9 Ok 7500 RPM Fan Tray 0 Fan 10 Ok 6450 RPM Fan Tray 0 Fan 11 Ok 7500 RPM Fan Tray 1 Fan 0 Ok 6300 RPM Fan Tray 1 Fan 1 Ok 7350 RPM Fan Tray 1 Fan 2 Ok 6300 RPM Fan Tray 1 Fan 3 Ok 7500 RPM Fan Tray 1 Fan 4 Ok 6450 RPM Fan Tray 1 Fan 5 Ok 7350 RPM Fan Tray 1 Fan 6 Ok 6300 RPM Fan Tray 1 Fan 7 Ok 7350 RPM Fan Tray 1 Fan 8 Ok 6300 RPM Fan Tray 1 Fan 9 Ok 7350 RPM Fan Tray 1 Fan 10 Ok 5700 RPM Fan Tray 1 Fan 11 Ok 6900 RPM
PTX10004の気流方向
シャーシを冷却するための空気取り入れ口は、シャーシのポート(ラインカード)側にあります。シャーシに空気は、RCB(ルーティングおよびコントロール ボード)およびライン カードのポートから、SIB(スイッチ インターフェイス ボード)を経由してシャーシに入り、ファン トレイおよび電源から排出されます。 図 5 を参照してください。

ファントレイは無期限に動作し続け、室温が動作範囲内であれば、1つのローターに障害が発生した場合でも十分な冷却を提供します。各ファン トレイの LED を見ると、ファンのステータスを確認できます。 PTX10004 ファン トレイ LED と ファン トレイ コントローラ LED を参照してください。
1 つのファンを交換することはできません。1 つ以上のファンに障害が発生した場合、ファン トレイ全体を交換する必要があります。
各電源には、ファン トレイのファンに加えて、ライン カードなどのコンポーネントの冷却にも役立つ内部ファンがあります。
ファン トレイ LED とファン トレイ コントローラ LED PTX10004
各ファン トレイには LED のセットがあり、対応する各ファン トレイ コントローラーにも LED のセットがあります。
ファン トレイ LED

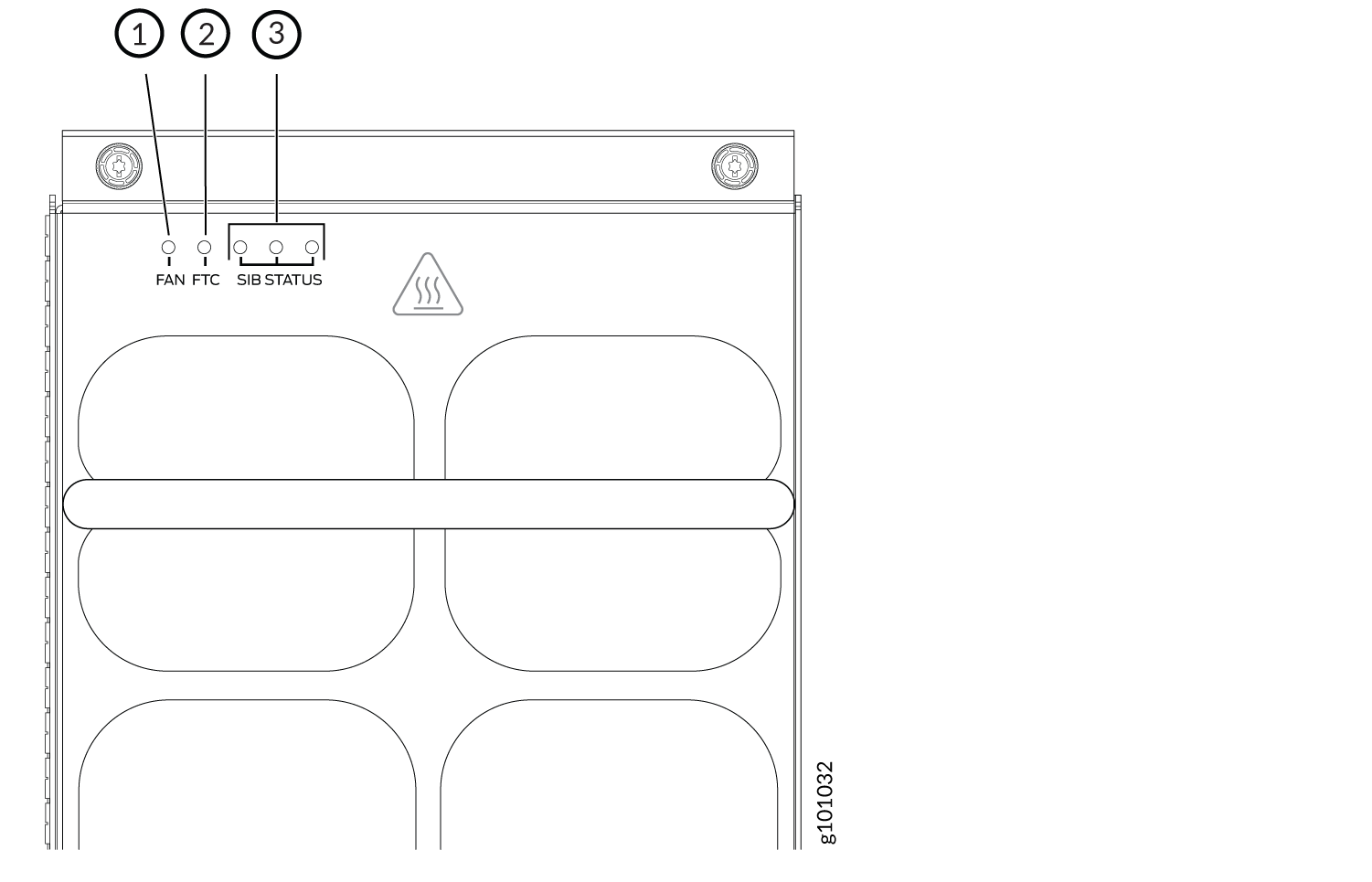

各ファン トレイには、ファン トレイ内のファンのステータスを表す 5 つの LED、ファン トレイ コントローラー、および 3 つの SIB(スイッチ インターフェイス ボード)があります。LED は、各ファン トレイの左上隅にあります。 図 6 は、JNP10004-FAN2 ファン トレイの LED の位置を示しています。

1
—
ファン ステータス LED |
3
—
SIB ステータス LED(左側のファン トレイの場合は SIB 0 〜 SIB 2、右側ファン トレイの場合は SIB 3 〜 SIB 5) |
2
—
ファン トレイ コントローラのステータス LED |

表 4 は、ファン トレイ LED の機能を示しています。
名前 |
色 |
状態 |
形容 |
---|---|---|---|
FAN (ファンステータス) |
緑 |
着実にオン |
すべてのファンは正常に動作しています。システムは、ファン トレイがかみ合っていること、気流が正しい方向にあること、およびすべてのファンが正常に動作していることを確認しました。 |
緑 |
点滅 |
ファントレイが起動しています。ファン トレイの準備ができていません。 |
|
琥珀 |
点滅 |
ファン トレイ内の 1 つ以上のファンでエラーが検出されました。ファントレイはできるだけ早く交換してください。ファンに障害が発生したか、ファンが切断されました。シャーシ内の適切なエアーフローを維持するため、ファン トレイを交換する準備が整うまで、ファン トレイはシャーシに取り付けたままにしておきます。 |
|
琥珀 |
ブリッピング |
ビーコンは有効です。 |
|
何一つ |
オフ |
ファン トレイ コントローラからファンに電力が供給されていません。すべてのファンがオフになっています。 |
|
FTC (ファン トレイ コントローラ ステータス) |
緑 |
着実にオン |
電源が入っています。ファン トレイ コントローラはオンラインで、正常に動作しています。 |
琥珀 |
点滅 |
ファン トレイ コントローラでエラーが検出されました。ファン トレイ コントローラはできるだけ早く交換してください。ファン トレイ コントローラーは、SIB の上のファン トレイの後ろにあります。シャーシ内の適切なエアーフローを維持するため、ファン トレイ コントローラを交換する準備が整うまで、ファン トレイはシャーシに取り付けたままにしておきます。 |
|
琥珀 |
ブリッピング |
ビーコンは有効です。 |
|
何一つ |
オフ |
ファン トレイ コントローラに電力が供給されていません。 |
|
SIB ステータス (SIB 0 ステータス) |
緑 |
着実にオン |
シャーシの左端の SIB はオンラインです。 |
琥珀 |
点滅 |
SIB 0 でエラーが検出されました。SIBをできるだけ早く交換してください。SIB は左側のファン トレイの後ろにあり、シャーシの一番左にある SIB です。シャーシ内の適切なエアーフローを維持するには、SIB を交換する準備ができるまで、ファン トレイをシャーシに取り付けたままにしておきます。 |
|
琥珀 |
ブリッピング |
ビーコンは有効です。 |
|
何一つ |
オフ |
SIB がオフラインです。 |
|
SIB ステータス (SIB 1 ステータス) |
緑 |
着実にオン |
左側のファン トレイの後ろの中央の SIB はオンラインです。 |
琥珀 |
点滅 |
SIB 1 でエラーが検出されました。SIBをできるだけ早く交換してください。SIB は左側のファン トレイの後ろにあり、3 のグループの中央の SIB です。シャーシ内の適切なエアーフローを維持するには、SIB を交換する準備ができるまで、ファン トレイをシャーシに取り付けたままにしておきます。 |
|
何一つ |
オフ |
SIB がオフラインです。 |
|
SIB ステータス (SIB 2 ステータス) |
緑 |
着実にオン |
左ファン トレイの後ろの右端の SIB はオンラインです。 |
琥珀 |
点滅 |
SIB 2 でエラーが検出されました。SIBをできるだけ早く交換してください。SIB は左側のファン トレイの後ろにあり、グループ of 3 の右端の SIB です。シャーシ内の適切なエアーフローを維持するには、SIB を交換する準備ができるまで、ファン トレイをシャーシに取り付けたままにしておきます。 |
|
琥珀 |
ブリッピング |
ビーコンは有効です。 |
|
何一つ |
オフ |
SIB がオフラインです。 |
|
SIB ステータス (SIB 3 ステータス) |
緑 |
着実にオン |
右ファン トレイの後ろの左端の SIB はオンラインです。 |
琥珀 |
点滅 |
SIB 3 でエラーが検出されました。SIBをできるだけ早く交換してください。SIB は右側のファン トレイの後ろにあり、グループ of 3 の左端の SIB です。シャーシ内の適切なエアーフローを維持するには、SIB を交換する準備ができるまで、ファン トレイをシャーシに取り付けたままにしておきます。 |
|
琥珀 |
ブリッピング |
ビーコンは有効です。 |
|
何一つ |
オフ |
SIB がオフラインです。 |
|
SIB ステータス (SIB 4 ステータス) |
緑 |
着実にオン |
右側のファン トレイの後ろの中央の SIB はオンラインです。 |
琥珀 |
点滅 |
SIB 4 でエラーが検出されました。SIBをできるだけ早く交換してください。SIB は右側のファン トレイの後ろにあり、3 つのグループの中央の SIB です。シャーシ内の適切なエアーフローを維持するには、SIB を交換する準備ができるまで、ファン トレイをシャーシに取り付けたままにしておきます。 |
|
琥珀 |
ブリッピング |
ビーコンは有効です。 |
|
何一つ |
オフ |
SIB がオフラインです。 |
|
SIB ステータス (SIB 5 ステータス) |
緑 |
着実にオン |
右ファン トレイの後ろの右端の SIB はオンラインです。 |
琥珀 |
点滅 |
SIB 5 でエラーが検出されました。SIBをできるだけ早く交換してください。SIB は右側のファン トレイの後ろにあり、グループ 3 の一番右の SIB です。シャーシ内の適切なエアーフローを維持するには、SIB を交換する準備ができるまで、ファン トレイをシャーシに取り付けたままにしておきます。 |
|
琥珀 |
ブリッピング |
ビーコンは有効です。 |
|
何一つ |
オフ |
SIB がオフラインです。 |
ファン トレイ コントローラ LED

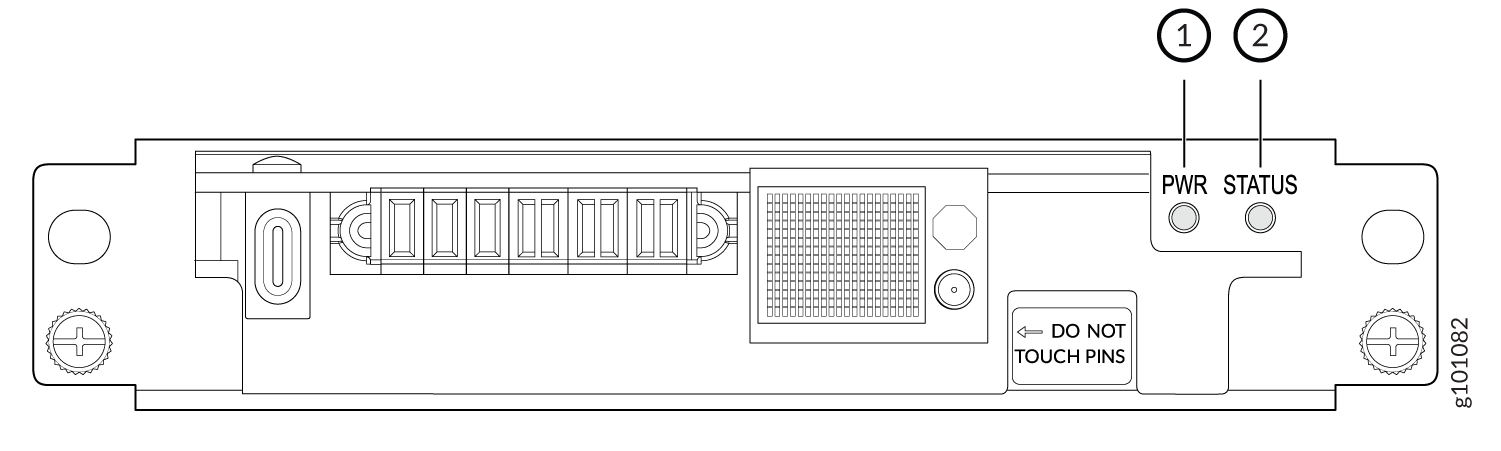

ファン トレイ コントローラーの LED は、関連するファン トレイを取り外す場合にのみ表示されます。ファントレイコントローラの LED は、コントローラパネルの右側にあります。 図 8 は、JNP10004-FTC2 ファン トレイ コントローラの前面プレート上の LED の位置を示しています。

1
—
ファン トレイ コントローラの電源 |
2
—
ファン トレイ コントローラのステータス |
表 5 は、ファン トレイ コントローラ LED の機能を示しています。
名前 |
色 |
状態 |
形容 |
---|---|---|---|
PWR (ファン トレイ コントローラ電源) |
緑 |
着実にオン |
ファン トレイ コントローラーに電力が供給され、正常に動作しています。 |
琥珀 |
点滅 |
ファン トレイ コントローラで電源エラーが検出されました。ファン トレイ コントローラはできるだけ早く交換してください。シャーシ内の適切なエアーフローを維持するため、ファン トレイ コントローラを交換する準備が整うまで、ファン トレイはシャーシに取り付けたままにしておきます。 |
|
何一つ |
オフ |
ファン トレイ コントローラの電源が入っていないか、電力が供給されていません。 |
|
STATUS (ファン トレイ コントローラのステータス) |
緑 |
着実にオン |
ファン トレイ コントローラはオンラインで、正常に動作しています。 |
琥珀 |
点滅 |
ファン トレイ コントローラでエラーが検出されました。ファン トレイ コントローラはできるだけ早く交換してください。シャーシ内の適切なエアーフローを維持するため、ファン トレイ コントローラを交換する準備が整うまで、ファン トレイはシャーシに取り付けたままにしておきます。 |
|
何一つ |
オフ |
ファン トレイ コントローラに電力が供給されていません。 |
