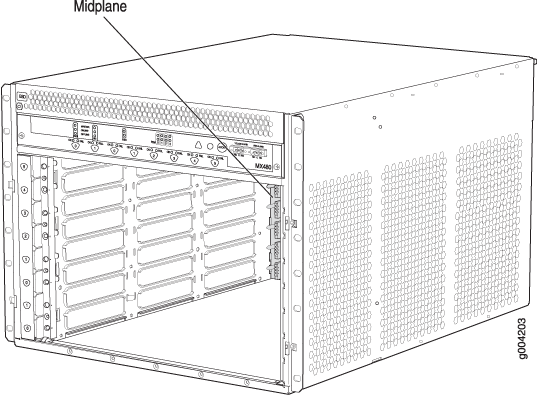

MX480ホストサブシステム

ルーティングエンジンのコンポーネント

ルーティング エンジン インターフェイス ポート

ルーティング エンジンの右側にある 3 つのポートは、システム管理者が Junos OS CLI(コマンドライン インターフェイス)コマンドを発行してルーターを管理することができる 1 つまたは複数の外部デバイスにルーティング エンジンを接続します。

示されたラベルが付いたポートは、次のように機能します。

• AUX—RJ-45コネクタ付きのシリアルケーブルで、ルーティングエンジンをラップトップ、モデム、またはその他の補助デバイスに接続します。

• CONSOLE—RJ-45 コネクター付きのシリアル ケーブルでルーティング エンジンをシステム コンソールに接続します。

• イーサネットまたはMGMT:イーサネット接続を介してルーティングエンジンを管理LAN(またはイーサネット接続に接続するその他のデバイス)に接続し、帯域外管理を行います。ポートは、自動感知 RJ-45 コネクタを使用して、10 Mbps または 100 Mbps の接続をサポートします。ポートの右側にある 2 つの小さな LED は、接続が使用中であることを示します。左側の LED は速度を示します。緑色は 1000 Mbps 、黄色は 100 Mbps を示し、LED が暗い場合は 10 Mbps 速度を示します。右側のLEDはアクティビティを示し、パケットがポートを通過するときは緑色に点滅します。

ルーティングエンジンのブートシーケンス

ルーティング エンジンは、ストレージ メディアから、USB デバイス(存在する場合)、コンパクトフラッシュ カード、ハード ディスク、LANの順に起動します。ルーターが起動するディスクは primary boot deviceと呼ばれ、もう一方のディスクは alternate boot deviceです。

RE-S-X6-64Gルーティングエンジンでの起動は、USBデバイス、SSD1、SSD2、LANのシーケンスに従います。SSD1 はプライマリ ブート デバイスです。ブート シーケンスは、SSD1 と SSD2 に対して 2 回試行されます。

ルーティング エンジンが グレースフル スイッチオーバー用に設定されている場合、バックアップ ルーティング エンジンはその設定と状態をプライマリ ルーティング エンジンと自動的に同期させます。プライマリールーティングエンジンの状態に対する更新は、バックアップのルーティングエンジンに複製されます。バックアップ ルーティング エンジンがプライマリ ロールを担う場合、パケット転送は中断されることなくルーターを通過します。グレースフル スイッチオーバーの詳細については、 ルーティングデバイス用 Junos OS 運用管理ライブラリをご覧ください。

ルーティングエンジンLED(RE-S-X6-64G)

図6:RE-S-X6-64GルーティングエンジンのLED

1 — オンライン 導かれた	4 — ディスク2 導かれた
2 — 合格/不合格 導かれた	5 — オンライン/オフライン ボタン
3 — ディスク1 導かれた	6 — 主人 導かれた

RE-S-1800ルーティングエンジンコンポーネント

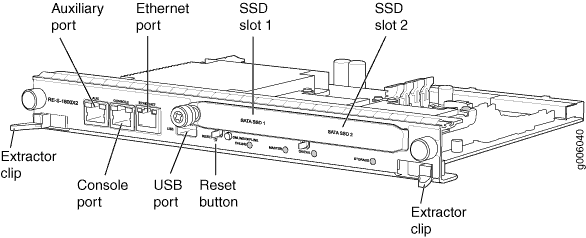

各ルーティングエンジンは、以下のコンポーネントで構成されています:

• CPU—Junos OSを実行し、ルーターのルーティングテーブルとルーティングプロトコルを維持します。

• DRAM—ルーティングテーブルと転送テーブル、および他のルーティングエンジンプロセス用のストレージを提供します。

• USBポート—Junos OSを手動でインストールできるリムーバブルメディアインターフェイスを提供します。Junos OSはUSBバージョン1.0をサポートしています。

• コンパクトフラッシュ カード:ソフトウェア イメージ、コンフィギュレーション ファイル、マイクロコードのプライマリ ストレージを提供します。コンパクトフラッシュ カードは固定されており、ルーターの外部からアクセスできません。

• ソリッドステート ドライブ(SSD):ログ ファイル、メモリ ダンプ、およびコンパクトフラッシュ カードに障害が発生した場合のシステムの再起動用のセカンダリ ストレージを提供します。

• インターフェイス ポート— AUX、 コンソール、 およびイーサネット は、管理デバイスへのアクセスを提供します。各ルーティング エンジンには、管理ネットワークに接続するための 10/100/1000 Mbps イーサネット ポートが 1 つと、コンソールへの接続用とモデムまたはその他の補助デバイスへの接続用の非同期シリアル ポートが 2 つあります。

• EEPROM—ルーティングエンジンのシリアル番号を保存します。

• RESET ボタン—ルーティングエンジンが押されたときに再起動します。

• ONLINE/OFFLINE ボタン—ルーティングエンジンが押されたときにオンラインまたはオフラインにします。

• 抽出クリップ—ルーティングエンジンの挿入と抽出に使用します。

• 非脱落型ネジ:ルーティングエンジンを所定の位置に固定します。

RE-S-1800 ルーティングエンジンLED

各ルーティング エンジンには、ステータスを示す 4 つの LED があります。 マスター、 ストレージ、 オンライン、 OK/不合格とラベル付けされたLEDは、ルーティングエンジンのフェースプレートに直接配置されています。 表 3 に、ルーティング エンジン LED の機能を示します。

RE-S-1800ルーティングエンジンのブートシーケンス

ルーターは、ルーティングエンジンにJunos OSが事前にインストールされた状態で出荷されます。ソフトウェアには次の 3 つのコピーがあります。

• ルーティング エンジンのコンパクトフラッシュ カードに 1 部。

• ルーティング エンジンのハード ディスクに 1 つのコピー。

• ルーティング エンジンの前面プレートのスロットに挿入可能なUSBフラッシュ ドライブに1部。

ルーティング エンジンは、ストレージ メディアから、USB デバイス(存在する場合)、コンパクトフラッシュ カード、SSD(ソリッド ステート ディスク)、LANの順に起動します。通常、ルータはコンパクトフラッシュ カード上のソフトウェアのコピーから起動します。

RE-S-X6-64G ルーティングエンジンコンポーネント

デュアルルーティングエンジンを搭載したルーターでは、両方のルーティングエンジンがRE-S-X6-64Gルーティングエンジンである必要があります。

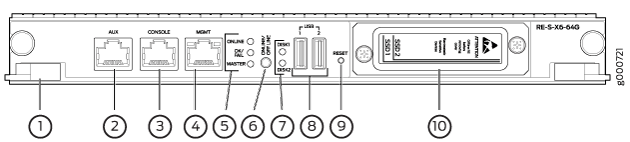

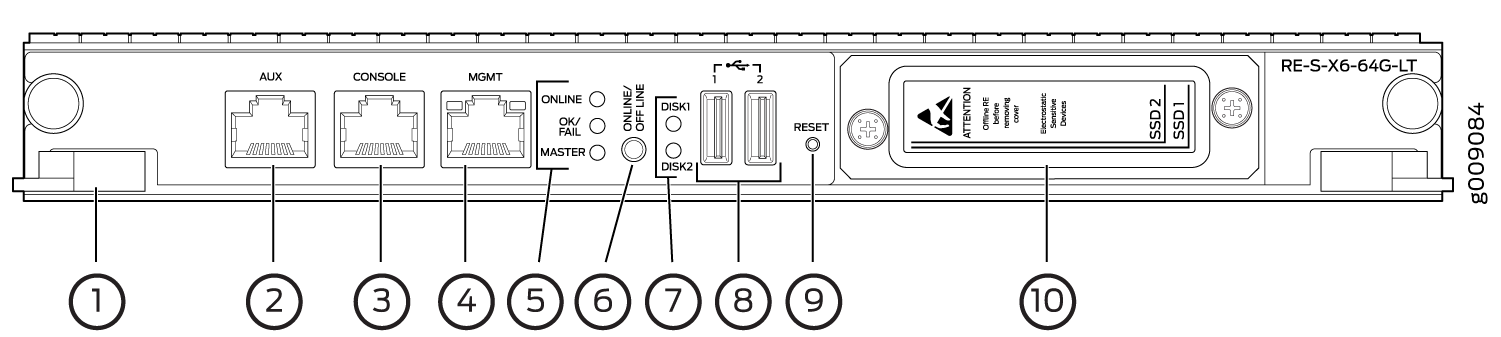

各RE-S-X6-64Gルーティングエンジン( 図8を参照)は、次のコンポーネントで構成されています。

• CPU—Junos OSを実行し、ルーティングテーブルとルーティングプロトコルを維持します。

• EEPROM—ルーティングエンジンのシリアル番号を保存します。

• DRAM—ルーティングテーブルと転送テーブル、および他のルーティングエンジンプロセス用のストレージを提供します。

• ルーティングエンジンとスイッチコントロールボード間の1つの10ギガビットイーサネットインターフェイス。

• 2台の50GBスリムソリッドステートドライブ(SSD1 (プライマリ)と SSD2 (セカンダリ))は、ソフトウェアイメージ、構成ファイル、マイクロコード、ログファイル、メモリダンプ用のストレージを提供します。プライマリ SSD からの起動に失敗すると、ルーティングエンジンは SSD2 から再起動します。

• 2 つの USB ポート(USB1 と USB2)—Junos OS を手動でインストールできるリムーバブル メディア インターフェイスを提供します。Junos OSは、USBバージョン3.0、2.0、1.1をサポートしています。

• インターフェイス ポート— AUX、 コンソール、 およびMGMT は、管理デバイスへのアクセスを提供します。各ルーティング エンジンには、管理ネットワークに接続するための 10/100/1000 Mbps イーサネット ポートが 1 つと、コンソールへの接続用とモデムまたはその他の補助デバイスへの接続用の非同期シリアル ポートが 2 つあります。

• RESET ボタン—ルーティングエンジンが押されたときに再起動します。

• ONLINE/OFFLINE ボタン—ルーティングエンジンをオンラインにするか、押されたときにオフラインにします。

  手記：

  電源オフまたは電源オンを実行するには、 オンライン/オフライン ボタンを最低4秒間押す必要があります。

• 抽出クリップ—ルーティングエンジンを固定するロックシステムを制御します。

• LED—RE-S-X6-64GルーティングエンジンLEDは 、これらのLEDの機能について説明しています。

RE-S-X6-64G ルーティングエンジンのブートシーケンス

RE-S-X6-64Gルーティングエンジンでの起動は、USBデバイス、SSD1、SSD2、LANのシーケンスに従います。SSD1 はプライマリ ブート デバイスです。ブート シーケンスは、SSD1 と SSD2 に対して 2 回試行されます。

RE-S-X6-128Gルーティングエンジンコンポーネント

デュアルルーティングエンジンを搭載したルーターでは、両方のルーティングエンジンがRE-S-X6-128Gルーティングエンジンである必要があります。

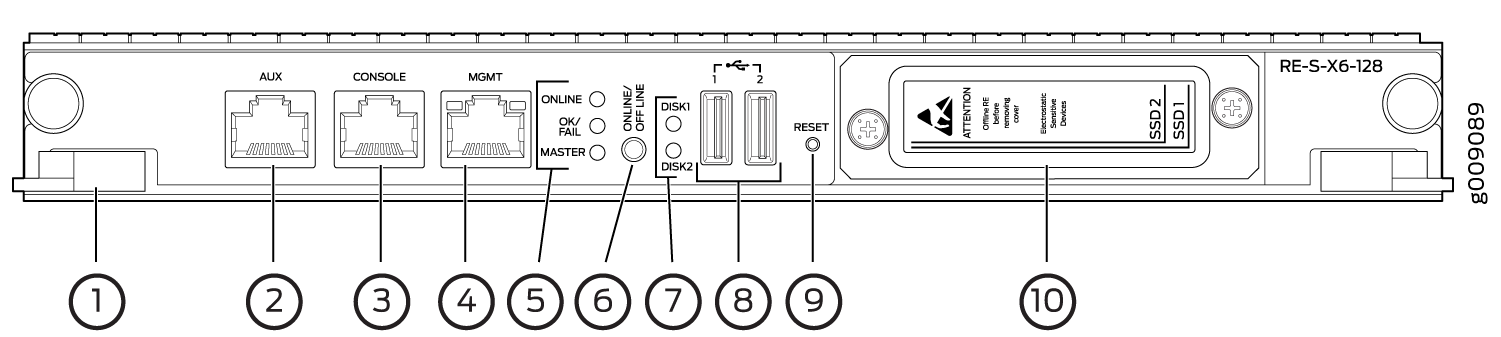

各RE-S-X6-128Gルーティングエンジン( 図10を参照)は、次のコンポーネントで構成されています。

• CPU—Junos OSを実行し、ルーティングテーブルとルーティングプロトコルを維持します。

• EEPROM—ルーティングエンジンのシリアル番号を保存します。

• DRAM—ルーティングテーブルと転送テーブル、および他のルーティングエンジンプロセス用のストレージを提供します。

• ルーティングエンジンとスイッチコントロールボード間の1つの10ギガビットイーサネットインターフェイス。

• 2台の200GBスリムソリッドステートドライブ(SSD1 (プライマリ)と SSD2 (セカンダリ))は、ソフトウェアイメージ、構成ファイル、マイクロコード、ログファイル、メモリダンプ用のストレージを提供します。プライマリ SSD からの起動に失敗すると、ルーティングエンジンは SSD2 から再起動します。

• 2 つの USB ポート(USB1 と USB2)—Junos OS を手動でインストールできるリムーバブル メディア インターフェイスを提供します。Junos OSは、USBバージョン3.0、2.0、1.1をサポートしています。

• インターフェイス ポート— AUX、 コンソール、 およびMGMT は、管理デバイスへのアクセスを提供します。各ルーティング エンジンには、管理ネットワークに接続するための 10/100/1000 Mbps イーサネット ポートが 1 つと、コンソールへの接続用とモデムまたはその他の補助デバイスへの接続用の非同期シリアル ポートが 2 つあります。

• RESET ボタン—ルーティングエンジンが押されたときに再起動します。

• ONLINE/OFFLINE ボタン—ルーティングエンジンをオンラインにするか、押されたときにオフラインにします。

  手記：

  電源オフまたは電源オンを実行するには、 オンライン/オフライン ボタンを最低4秒間押す必要があります。

• 抽出クリップ—ルーティングエンジンを固定するロックシステムを制御します。

• LED:表 6 に、これらの LED の機能を示します。

RE-S-X6-128G ルーティングエンジンLED

各ルーティング エンジンには、ステータスを示す 5 つの LED があります。MASTER、DISK1、DISK2、ONLINE、OK/FAILとラベル付けされたLEDは、ルーティングエンジンの前面プレートにあります。 表 6 に、ルーティング エンジン LED の機能を示します。

図 11: RE-S-X6-128G ルーティング エンジンの LED

1 — オンライン 導かれた	4 — ディスク2 導かれた
2 — 合格/不合格 導かれた	5 — オンライン/オフライン ボタン
3 — ディスク1 導かれた	6 — 主人 導かれた

RE-S-X6-128G ルーティングエンジンのブートシーケンス

RE-S-X6-128Gルーティングエンジンでの起動は、USBデバイス、SSD1、SSD2、LANのシーケンスに従います。SSD1 はプライマリ ブート デバイスです。ブート シーケンスは、SSD1 と SSD2 に対して 2 回試行されます。

RE-S-X6-128G-Kルーティングエンジンコンポーネント

デュアルルーティングエンジンを搭載したルーターでは、両方のルーティングエンジンスロットにRE-S-X6-128G-Kを取り付ける必要があります。

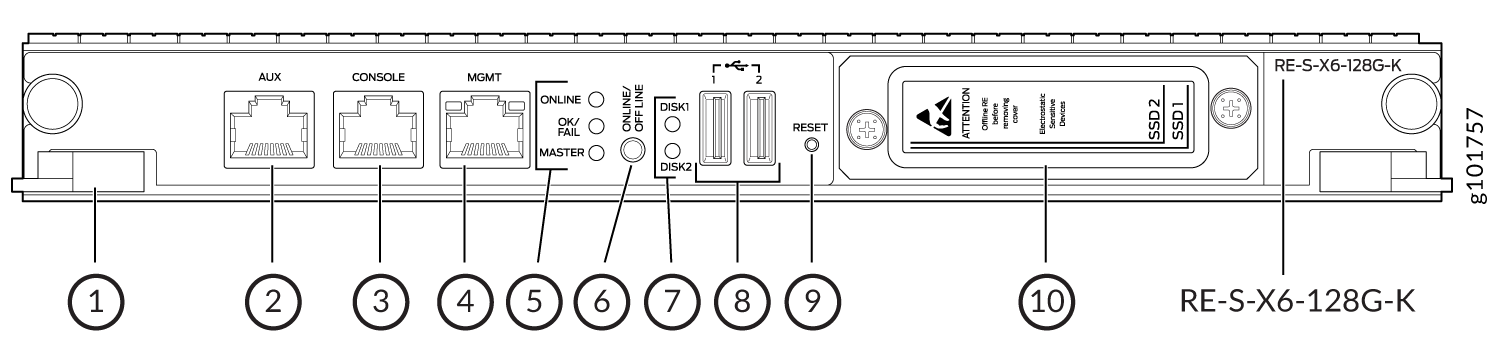

各RE-S-X6-128G-Kルーティングエンジンは、以下のコンポーネントで構成されています:

• CPU—Junos OSを実行し、ルーティングテーブルとルーティングプロトコルを維持します。

• EEPROM—ルーティングエンジンのシリアル番号を保存します。

• DRAM(128 GB)—ルーティング テーブルと転送テーブル、およびその他のルーティング エンジン プロセス用のストレージを提供します。

• ルーティングエンジンとSCB(スイッチコントロールボード)間の1つの10ギガビットイーサネット(10GbE)インターフェイス。

• 2 つの 200 GB スリム SSD: SSD1 (プライマリ)および SSD2 (セカンダリ)ソリッド ステート ドライブは、ソフトウェア イメージ、構成ファイル、マイクロコード、ログ ファイル、およびメモリ ダンプ用のストレージを提供します。プライマリSSD(SSD1)からの起動に失敗すると、ルーティングエンジンはSSD2から再起動します。

• 2 つの USB ポート(1 および 2)—Junos OS を手動でインストールできるリムーバブル メディア インターフェイスを提供します。Junos OSは、USBバージョン3.0、2.0、1.1をサポートしています。

• インターフェイス ポート: AUX、 コンソール、 および MGMT ポートは、管理デバイスへのアクセスを提供します。各ルーティングエンジンには、管理ネットワークに接続するための10/100/1000-Mbpsイーサネットポートが1つあります。また、コンソールへの接続用と、モデムやその他の補助デバイスへの接続用の 2 つの非同期シリアル ポートもあります。

• RESET ボタン—ルーティングエンジンが押されたときに再起動します。

• ONLINE/OFFLINE ボタン—ルーティングエンジンをオンラインにするか、押されたときにオフラインにします。

  手記：

  デバイスの電源をオフまたはオンにするには、 オンライン/オフライン ボタンを最低4秒間押し続ける必要があります。

• 抽出クリップ—ルーティングエンジンを固定するロックシステムを制御します。

• LED—表7 に、RE-S-X6-128G-KルーティングエンジンのLEDの機能を示します。

RE-S-X6-128G-K ルーティングエンジンLED

各ルーティング エンジンには、ステータスを示す 5 つの LED があります。ルーティング エンジンのフェースプレートに、ONLINE、OK/FAIL、DISK1、DISK2、MASTER のラベルが付いた LED が表示されます。表 7 に、ルーティング エンジン LED の機能を示します。

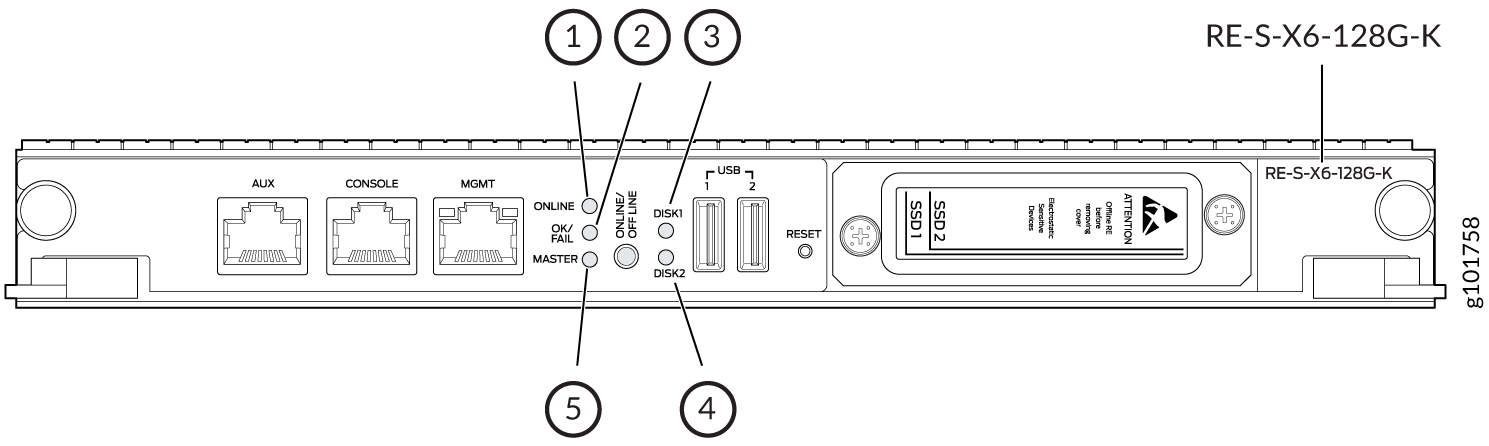

図 13: RE-S-X6-128G-K ルーティング エンジンの LED

1 — オンライン 導かれた	4 — ディスク2 導かれた
2 — 合格/不合格 導かれた	5 — 主人 導かれた
3 — ディスク1 導かれた

RE-S-X6-128G-K ルーティングエンジンのブートシーケンス

RE-S-X6-128G-Kルーティングエンジンでの起動は、USBデバイス、SSD1、SSD2、LANのシーケンスに従います。SSD1 はプライマリ ブート デバイスです。ルーティングエンジンは、SSD1 と SSD2 のブートシーケンスを 2 回試みます。

RE-S-X6-128G-LTルーティングエンジンコンポーネント

デュアルルーティングエンジンを搭載したルーターでは、両方のルーティングエンジンスロットにRE-S-X6-128G-LTを取り付ける必要があります。

各RE-S-X6-128G-LTルーティングエンジンは、以下のコンポーネントで構成されています:

• CPU—Junos OSを実行し、ルーティングテーブルとルーティングプロトコルを維持します。

• EEPROM—ルーティングエンジンのシリアル番号を保存します。

• DRAM(128 GB)—ルーティング テーブルと転送テーブル、およびその他のルーティング エンジン プロセス用のストレージを提供します。

• ルーティングエンジンとSCB(スイッチコントロールボード)間の1つの10ギガビットイーサネット(10GbE)インターフェイス。

• 2 つの 200 GB スリム SSD: SSD1 (プライマリ)および SSD2 (セカンダリ)ソリッド ステート ドライブは、ソフトウェア イメージ、構成ファイル、マイクロコード、ログ ファイル、およびメモリ ダンプ用のストレージを提供します。プライマリSSD(SSD1)からの起動に失敗すると、ルーティングエンジンはSSD2から再起動します。

• 2 つの USB ポート(1 および 2)—Junos OS を手動でインストールできるリムーバブル メディア インターフェイスを提供します。Junos OSは、USBバージョン3.0、2.0、1.1をサポートしています。

• インターフェイス ポート: AUX、 コンソール、 および MGMT ポートは、管理デバイスへのアクセスを提供します。各ルーティングエンジンには、管理ネットワークに接続するための10/100/1000-Mbpsイーサネットポートが1つあります。また、コンソールへの接続用と、モデムやその他の補助デバイスへの接続用の 2 つの非同期シリアル ポートもあります。

• RESET ボタン—ルーティングエンジンが押されたときに再起動します。

• ONLINE/OFFLINE ボタン—ルーティングエンジンをオンラインにするか、押されたときにオフラインにします。

  手記：

  デバイスの電源をオフまたはオンにするには、 オンライン/オフライン ボタンを最低4秒間押し続ける必要があります。

• 抽出クリップ - ルーティングエンジンの両端にある2つのクリップは、ルーティングエンジンを固定するロックシステムを制御します。

• LED—図15 に、RE-S-X6-128G-LTルーティングエンジンのLEDの機能を示します。

RE-S-X6-128G-LT ルーティングエンジンLED

各ルーティング エンジンには、ステータスを示す 5 つの LED があります。ルーティング エンジンのフェースプレートに、ONLINE、OK/FAIL、DISK1、DISK2、MASTER のラベルが付いた LED が表示されます。図 15 に、ルーティング エンジン LED の機能を示します。

図 15: RE-S-X6-128G-LT ルーティング エンジンの LED

1 — オンライン 導かれた	4 — ディスク2 導かれた
2 — 合格/不合格 導かれた	5 — 主人 導かれた
3 — ディスク1 導かれた

RE-S-X6-128G-LT ルーティングエンジンのブートシーケンス

RE-S-X6-128G-LTルーティングエンジンでの起動は、USBデバイス、SSD1、SSD2、LAN SSD1がプライマリブートデバイスというシーケンスに従います。ルーティングエンジンは、SSD1 と SSD2 のブートシーケンスを 2 回試みます。

M7i ルーティング エンジン

表 12 に、M7i ルーターでサポートされているルーティング エンジンを示します。M7i ルーターは、32 ビット Junos OS のみをサポートします。

M10i ルーティング エンジン

表 13 に、M10i ルーターでサポートされているルーティング エンジンを示します。M10i ルーターは、32 ビット Junos OS のみをサポートします。

M40e ルーティング エンジン

表 14 に、M40e ルーターでサポートされているルーティング エンジンを示します。

M120ルーティングエンジン

表 15 に、M120 ルーターでサポートされているルーティング エンジンを示します。

M320ルーティングエンジン

表 16 に、M320 ルーターでサポートされているルーティング エンジンを示します。

MX5、MX10、MX40、MX80ルーティングエンジン

表 17 に、MX5、MX10、MX40、MX80 ルーターでサポートされているルーティング エンジンを示します。

MX104ルーティングエンジン

表 18 に、MX104 ルーターでサポートされているルーティング エンジンを示します。

MX204ルーティングエンジン

表 19 に、MX204 ルーターでサポートされているルーティング エンジンを示します。

MX304ルーティングエンジン

表 20 に、MX304 ルーターがサポートするルーティング エンジンを示します。

MX240ルーティングエンジン

表 21 に、MX240 ルーターでサポートされているルーティング エンジンを示します。

MX480ルーティングエンジン

表 22 に、MX480 ルーターでサポートされているルーティング エンジンを示します。

MX960ルーティングエンジン

表 23 に、MX960 ルーターでサポートされているルーティング エンジンを示します。

MX2008ルーティングエンジン

表 24 に、MX2008 ルーターでサポートされているルーティング エンジンを示します。

MX2010ルーティングエンジン

表 25 に、MX2010 ルーターでサポートされているルーティング エンジンを示します。

MX2020がサポートするルーティングエンジン

表 26 に、MX2020 ルーターでサポートされているルーティング エンジンを示します。

MX10003ルーティングエンジン

表 27 に、MX10003 ルーターでサポートされているルーティング エンジンを示します。

MX10008ルーティングエンジン

表 28 に、MX10008 ルーターでサポートされるルーティング エンジンを示します。

PTX1000ルーティングエンジン

表 29 に、PTX1000 でサポートされているルーティング エンジンを示します。

PTX3000ルーティングエンジン

表 30 に、PTX3000 でサポートされているルーティング エンジンを示します。

PTX5000ルーティングエンジン

表 31 に、PTX5000 でサポートされているルーティング エンジンの一覧を示します。

PTX10008およびPTX10016ルーティングエンジン

表 32 は、PTX10008 ルーターと PTX10016 ルーターでサポートされるルーティング エンジンの一覧です。

PTX10001ルーティングエンジン

表 33 に、PTX10001ルーター(JNP10001-20C)でサポートされているルーティング エンジンを示します。

PTX10002-60ルーティングエンジン

表 34 に、PTX10002-60 ルーターでサポートされているルーティング エンジンを示します。

T320ルーティングエンジン

表 35 に、T320 ルーターがサポートするルーティング エンジンを示します。

T320ルーターはCB-Tコントロールボードをサポートします。

T640ルーティングエンジン

表 36 に、T640 ルーターでサポートされているルーティング エンジンを示します。

T640スタンドアロンルーターは、T640ルーティングマトリクスでCB-TコントロールボードとCB-LCCをサポートします。

T1600ルーティングエンジン

表 37 に、T1600 ルーターがサポートするルーティング エンジンを示します。

T4000ルーティングエンジン

表 38 に、T4000 ルーターでサポートされているルーティング エンジンを示します。

T4000ルーターはCB-LCCコントロールボードをサポートしています。

TXマトリクスルーティングエンジン

表 39 に、TX マトリクス ルーターがサポートするルーティング エンジンを示します。

TXPルーターは、CB-TXとCB-LCCの2つのコントロールボードをサポートしています。CB-LCCは、RE-DUO-C1800-8GとRE-DUO-C1800-16Gの両方のルーティングエンジンに必要です。

TXマトリクスプラスルーティングエンジン

表 40 に、TX Matrix Plus ルーターでサポートされるルーティング エンジンを示します。

TXマトリクス プラス ルーターは、CB-TXP コントロール ボードをサポートします。

TXマトリクス プラス(3D SIB搭載)ルーティングエンジン

表 41 に、3D SIB を搭載した TX Matrix Plus ルーターでサポートされているルーティング エンジンを示します。
