MPCとMX2020カードの交換(ADC)

次のMPCでは、ADC(アダプター カード)が必要です。

  • MPC1E

  • MPC2E

  • MPC3E

  • MPC5E

  • MPC7E

アダプター カードを使用MX2020 MPC の取り外し

アダプター カード(ADC)を使用した MPC の重量は最大 11.34 kg(25 ポンド) です。フル ウェイトを受け入れる準備が必要です。

ADC を使用して MPC を削除するには、次の方法に示します。

  1. 交換用の MPC またはブランク パネルと静電防止マットの準備が整います。取り外す各 MPC には、光インターフェイスを使用するゴム製安全キャップが用意されています。
  2. ESD(静電放電)接地ストラップを手首に着け、ストラップをシャーシの ESD ポイントと接続します。
  3. 後でケーブルを正しいポートに再接続できるよう、MPC の各ポートに接続したケーブルにラベルを付けます。
  4. 以下のいずれかの方法を使用して、MPC をオフラインにします。

    • クラフト インターフェイスで、対応 する LC オンライン ボタンを押したままにします。ボタンの横にある緑色の [OK]LED が点滅し始まります。LED がオフになるまでボタンを押したままにします。

    • 次のコマンドを実行CLIします。

      コマンドの詳細については、「 Junos OS System Basics and Services Command Reference 」を参照してください。

      メモ：

      コマンドを発行すると request chassis fpc offline 、FRU は電力を失い、システムの合計電力は増加します。

  5. MPC からケーブルを取り外します。
    レーザーに関する警告:

    光ファイバー トランシーバや、光ファイバー ケーブルの端を直接ののめ込む必要があります。光ファイバー トランシーバ、およびトランシーバと接続された光ファイバー ケーブルは、目を傷つける可能性があるレーザー光を放射します。
    注意：

    ケーブルの挿入や取り外しの場合を除き、覆い付けされていない光ファイバー トランシーバは放置していけなく。安全キャップはポートが清潔な場所を保ち、レーザー光線に誤って露出しないようにします。
    注意：

    最小曲げ半径を超えて光ファイバー ケーブルを曲げない。直径が数インチより小さい場合、ケーブルが損傷し、診断が難しい問題が発生する可能性があります。
  6. 各光トランシーバおよび各光ファイバー ケーブルの端をゴム製安全キャップですぐに覆います。
  7. ケーブルがストレス ポイントを発生から身に付け防止するために、取り外したケーブルを上部および下部のケーブルマネージャーで手配します。
  8. 両方のイジェクターを同時に方向に回して、MPCとADCの外部に取り出します。
  9. ハンドルをつかみ、カードの中から結合したカードを真っ直ぐに引き出します。
  10. 組み合わせたカードの前面と下に手を回して、それをサポートします。結合したカードをシャーシから完全に引き出します。
    注意：

    ADCを使用したMPCの重量は、バックエンドに集中します。カードをシャーシから引き出す場合、フル 重量(最大 11.34 kg)を 25 ポンド引き出します。

    結合したカードがシャーシから取り出されている場合、イジェクター ハンドル、バス バー、またはエッジ コネクターでカードを押し込む必要があります。重量をサポートすることはできません。

    取り外した後は、結合したカードを上に積み重ねていけなけれ。
  11. それぞれを帯電防止袋または安定した平らな面の静電防止マットの上に置きます。
  12. MPC と ADCの両方を空のスロットに短時間で再インストールしない場合、カード ケージ内の気流を適切に維持するために、ブランク ADC パネルをスロットに取り付けます。
    注意：

    両方のカードをシャーシから取り外した後、再挿入する前に少なくとも 30 秒待機し、MPC と ADC を別のスロットから取り外したり、MPC と ADC を別のスロットに挿入したりします。

詳細については、

アダプター カードMX2020 MPC の取り外し

ADC を使用しない MPC の重量は最大 8.32 kg(18.35 ポンド) です。フル ウェイトを受け入れる準備が必要です。

MPC を ADC から取り外す方法(図 1 を参照):

  1. 交換用の MPC と MPC 用の静電防止マットを準備します。取り外す各 MPC には、光インターフェイスを使用するゴム製安全キャップが用意されています。
  2. ESD(静電放電)接地ストラップを手首に着け、ストラップをシャーシの ESD ポイントと接続します。
  3. 後でケーブルを正しいポートに再接続できるよう、MPC の各ポートに接続したケーブルにラベルを付けます。
  4. 以下のいずれかの方法を使用して、MPC をオフラインにします。

    • クラフト インターフェイスで、対応する MPC LC オンライン ボタンを押したままにします。ボタンの横にある緑色の [OK]LED が点滅し始まります。LED がオフになるまでボタンを押したままにします。

    • 次のコマンドを実行CLIします。

      コマンドの詳細については、 Junos OS システム基本およびサービス コマンド リファレンス を参照してください。

      メモ：

      コマンドを発行すると request chassis fpc offline 、FRU は電力を失い、システムの合計電力は増加します。

  5. MPC からケーブルを取り外します。
    レーザーに関する警告:

    光ファイバー トランシーバや、光ファイバー ケーブルの端を直接ののめ込む必要があります。光ファイバー トランシーバ、およびトランシーバと接続された光ファイバー ケーブルは、目を傷つける可能性があるレーザー光を放射します。
    注意：

    ケーブルの挿入や取り外しの場合を除き、覆い付けされていない光ファイバー トランシーバは放置していけなく。安全キャップはポートが清潔な場所を保ち、レーザー光線に誤って露出しないようにします。
    注意：

    最小曲げ半径を超えて光ファイバー ケーブルを曲げない。直径が数インチより小さい場合、ケーブルが損傷し、診断が難しい問題が発生する可能性があります。
  6. 各光トランシーバおよび各光ファイバー ケーブルの端をゴム製安全キャップですぐに覆います。
  7. ケーブルがストレス ポイントを発生から身に付け防止するために、取り外したケーブルを上部および下部のケーブルマネージャーで手配します。
  8. 両方のノブを反って同時に切り離して、ADC から MPC を取り出します。
  9. 両方のノブをつかみ、MPCをADCから真っ直ぐ引き出します。
  10. MPC の前面と下に手を回して、それをサポートします。MPC を ADC から完全に引き出します。
    注意：

    ADCを使用しないMPCの重量は、バックエンドで集中します。MPC を ADC から引き出す場合、フル 重量(最大 8.32 kg(18.35 ポンド)をお受け取りください。

    MPC が ADC 外にある場合、ノブ、バス バー、またはエッジ コネクターで MPC を押し込む必要があります。重量をサポートすることはできません。

    取り外した後は、MPC を積み重ねない。
  11. 各 ADC を帯電防止袋または安定した平らな面の静電防止マットの上に個別に置きます。
  12. MPC を空の MPC スロットに短時間で再インストールしない場合、スロットにブランク MPC パネルを設置して、MPCカード ケージ内の気流を適切に維持します。
    注意：

    MPC を ADC から取り外した後、再挿入、別のスロットから MPC の取り外し、MPC を別のスロットに挿入する前に、少なくとも 30 秒以上待ちます。

図 1:ADCから MPC を取り外す Removing an MPC from the ADC

詳細については、

アダプター カードMX2020取り外す

ADCの重量は最大6.80 kg(15ポンド)。フル ウェイトを受け入れる準備が必要です。

ADCを削除するには、次の方法に注意してください。

  1. 交換用の ADC と ADC 用の静電防止マットを用意します。
  2. ESD(静電放電)接地ストラップを手首に着け、ストラップをシャーシの ESD ポイントと接続します。
  3. ADCをオフラインCLIするには、次のコマンドを実行します。

    コマンドの詳細については、 Junos OS システム基本およびサービス コマンド リファレンス を参照してください。

    メモ：

    コマンドを発行すると request chassis fpc offline 、FRU は電力を失い、システムの合計電力は増加します。
  4. イジェクターを開き、ADCの外部に同時にハンドルを開きます。
  5. イジェクターのハンドルをつかみ、ADC をシャーシの半分まで引き出します。
  6. ADCの下に手を置いて支え、シャーシから完全に引き出します。
  7. ADC を静電防止マットの上または帯電防止袋に入れます。
  8. すぐに ADCを交換しない場合は、空のスロットにブランク パネルを設置します。
図 2:ADCの取り外し Removing an ADC

ADC(MX2020アダプター カードの取り付け)

ADCの重量は最大6.80 kg(15ポンド)。フル ウェイトを受け入れる準備が必要です。

ADCを設置するには、次の 手順に当たって行います(図3参照)。

  1. ESD(静電放電)接地ストラップを手首に着け、ストラップをシャーシの ESD ポイントと接続します。
  2. 各 ADC を静電袋から取り出し、ADC を取り付ける予定のカード ケージ内のスロットを探します。
  3. フェースプレートのテキストが上向きに位置する ADC が右側面にあるか確認します。
  4. ADCを持ち上げ、ADCの側面をカードケージ内のガイドと慎重に合わせて調整します。
  5. 抵抗を感じるまで、ADCをカードのケージにすみ込む。
  6. 両方のイジェクターのハンドルをつかみ、ADCが完全に取り付くまで同時に内側を静かに閉じます。

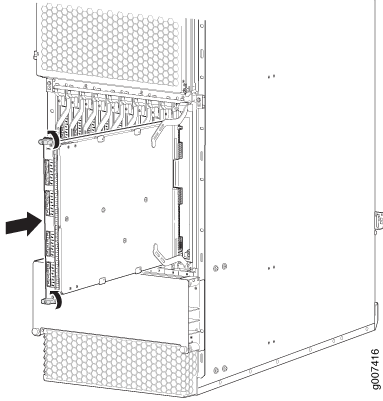

    図3:ADC Installing an ADC の設置
  7. ADCをオンラインCLIするには、次のCLIを発行します。

    コマンドの詳細については、「 Junos OS System Basics and Services Command Reference 」を参照してください。

    メモ：

    コマンドを発行すると request chassis fpc online 、FRU は電力を取得し、システムの合計電力は減少します。

詳細については、

MPC MX2020 アダプター カードへの取り付け

MPC の重量は最大 11.34 kg(25 ポンド) です。フル ウェイトを受け入れる準備が必要です。

MPC を設置するには、以下を参照 してください(図 4 を参照)。

  1. ESD(静電放電)接地ストラップを手首に着け、ストラップをシャーシの ESD ポイントと接続します。
  2. MPC を静電袋から取り出します。
  3. 設置するルーターのスロットを識別します。
  4. 各光ファイバー MPC に、トランシーバを覆うゴム製安全キャップが付い検証します。覆されていない場合、トランシーバを安全キャップで覆います。
  5. MPCの設置を予定している ADCのスロットを探します。
  6. MPC は右側面で、フェースプレートのテキストは上向きに向かっています。
  7. MPCを持ち上げ、最初に注意深く位置を合わせ、次にMPCの上部とADC内のガイドを合わせています。
  8. 抵抗を感じるまで MPC を ADC にまで押し込む。
  9. 両方のノブをつかみ、MPC が ADC に完全に統合されるまで、両方をクロック方向に同時に考慮します。
  10. 各光ファイバー トランシーバおよびケーブルからゴム製安全キャップを取り外します。
    レーザーに関する警告:

    光ファイバー トランシーバや、光ファイバー ケーブルの端を直接ののめ込む必要があります。光ファイバー トランシーバ、およびトランシーバと接続された光ファイバー ケーブルは、目を傷つける可能性があるレーザー光を放射します。
    図4:MPCをADCに取り付け Installing an MPC into an ADC
  11. 各 MPC のケーブル コネクター ポートにケーブルを挿入します(図5 を参照)。

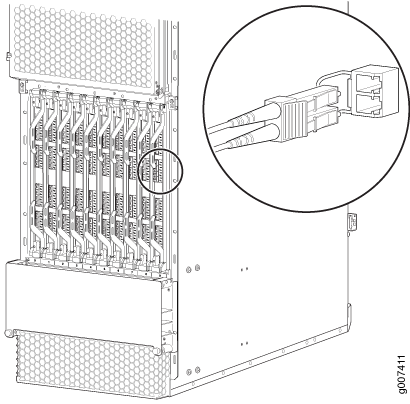

    図 5:MPCへのケーブルの接続 Attaching a Cable to an MPC
  12. ケーブルをケーブル マネージャーに配置して、ストレス ポイントの外れや発生を防止します。ケーブルを床につり下がった状態でケーブルの重量が支えからなかからなた場合、ケーブルを固定します。余ったケーブルはきちんとループ状に巻いて配置します。ループに大き目を置くことは、その形を維持するのに役立ちます。
    注意：

    光ファイバー ケーブルをコネクターからつり下がってつり下がってはだめです。ループ状に固定したケーブルをぶら下がってぶら下がり、ケーブルの固定ポイントにストレスを感じさせていました。
    注意：

    最小曲げ半径を超えて光ファイバー ケーブルを曲げない。直径が数インチより小さい場合、ケーブルが損傷し、診断が難しい問題が発生する可能性があります。
  13. MPC をオンラインに設定するには、以下のいずれかの方法を使用します。

    • クラフト インターフェイス上で、対応する MPC LC オンライン ボタンを押したまま、ボタンの横にある緑色の OK LED が着実に点灯するまで(約 5 秒)。

    • 次のコマンドを実行CLIします。

      コマンドの詳細については、 Junos OS システム基本およびサービス コマンド リファレンス を参照してください。

      メモ：

      コマンドを発行すると、FRU は電力を取得し、システム request chassis fpc online の合計電力は減少します。

    注意：

    OK LED が緑色に変わる後、少なくとも 30 秒待機してから MPC を再度取り外し、別のスロットから MPC を取り外したり、別のスロットに MPC を挿入したりします。

また、show chassis fpc とコマンドを発行して、MPC が正しく機能している検証 show chassis fpc pic-status も可能です。
