MX2020拡張クラフトインターフェイスの交換

MX2020 拡張クラフト インターフェイスの削除

拡張クラフト インターフェイスを削除するには( 図 1 を参照)。

  1. ESD(静電放電)接地ストラップを手首に着け、ストラップをシャーシの ESD ポイントの 1 つと接続します。
  2. クラフト インターフェイスに接続されている外部デバイスをすべて切り離します。
  3. 拡張クラフト インターフェイス パネルを上にひっくり返して、リボン ケーブルにアクセスします。2 本の指を使用してコネクタの側面にあるリリース ラッチを押し、拡張クラフト インターフェイスの背面から外します。
  4. 4 mm 六角レンチを使用して、拡張クラフト インターフェイスの両側にある上部の角からネジを外します。
  5. プラス(+)ドライバ(No.1または2)を使用して、残りのネジを両側の下隅から取り外します。
  6. 拡張クラフト インターフェイス パネルをルーターから引き離し、脇に置きます。
  7. 必要に応じて、リボンケーブルコネクタの側面にあるリリースラッチを押して、ケーブルをシャーシから外します。

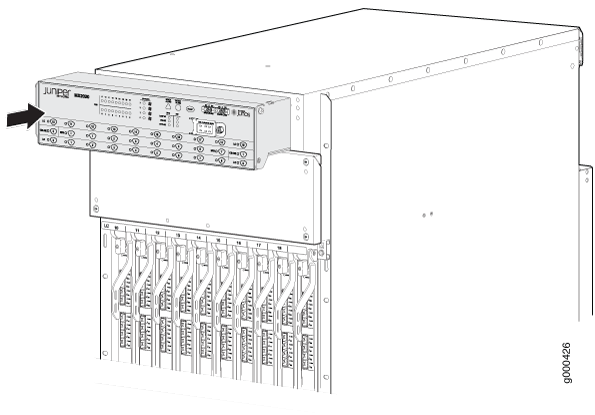

図 1:拡張クラフト インターフェイス Juniper Networks router front panel with arrow pointing to the Routing Engine module above slots for line cards.の削除

参照

MX2020拡張クラフトインターフェイスのインストール

拡張クラフト インターフェイスをインストールするには( 図 2 を参照)。

  1. ESD(静電放電)接地ストラップを手首に着け、ストラップをシャーシの ESD ポイントの 1 つと接続します。
  2. 拡張クラフト インターフェイスの背後にあるシャーシのポートにリボン ケーブルを挿入します
  3. 片手でクラフト インターフェイスをつかみ、もう一方の手でクラフト インターフェイスの下端を持ち、その重量を支えます。
  4. リボン ケーブルのもう一方の端を、拡張クラフト インターフェイスの下のコネクタ ソケットに差し込むように向けます。コネクタにはキーが付いており、一方向にしか挿入できません。
  5. クラフト インターフェイスの下部をカード ケージの上のシート メタルに合わせ、所定の位置に押し込みます。
  6. 4 mm 六角レンチを使用して、クラフト インターフェイス フェースプレートの左上隅と右上隅のネジを締めます。
  7. プラス(+)ドライバー(番号 1 または 2)を使用して、クラフト インターフェイス フェースプレートの左下隅と右下隅のネジを締めます。
  8. 拡張クラフト インターフェイスに接続されている外部デバイスをすべて再接続します。
図 2:拡張クラフト インターフェイス Juniper Networks router highlighting the Routing Engine module responsible for control plane functions.のインストール
