MX2000 DC 電源モジュールの交換(中国 240 V)

MX2000 ルーター DC 電源モジュールの取り外し(中国 240 V)

PSM を削除する前に、次の点に注意してください。

注意：

適切な冷却を維持し、動作 PSM のサーマルシャットダウンを防止するには、各 PSM スロットに PSM またはブランクパネルが含まれている必要があります。PSM を取り外す場合は、取り外しの直後に交換 PSM またはブランク・パネルを取り付ける必要があります。

メモ：

PSM の電源をオフにした後、60 秒以上待ってから電源を入れ直してください。

DC PSMを取り外す( 図1を参照)。

メモ：

DC PSM の最小数は、設定に応じて変化します。

1 台の PSM を取り付けて動作している状態で、電源スイッチをオフ(O)の位置に変えて、追加の PSM を取り外します。
ESD(静電放電)接地ストラップを手首に固定し、ストラップをシャーシ上のESDポイントの1つに接続します。
PSM フェースプレートの 2 個のキャプティブねじを緩めます。10 ポンドインの間に適用します。(1.13 Nm)~12 ポンドインです。(1.35 Nm)のトルクを各ねじに固定します。ネジを締め過ぎないでください。
PSM フェースプレートのハンドルを片手につかみながら、もう片方の手を使用して PSM をシャーシから離します。
PSM をシャーシから真っ直ぐ引き出します。

警告：
損傷を避けるために、PSM の背面にある電源コネクターに触れないでください。
PSM モジュールを帯電防止袋に入れます。

メモ：
DC PSM が占有していない各 PSM スロットは、PSM ブランクパネルでカバーする必要があります。

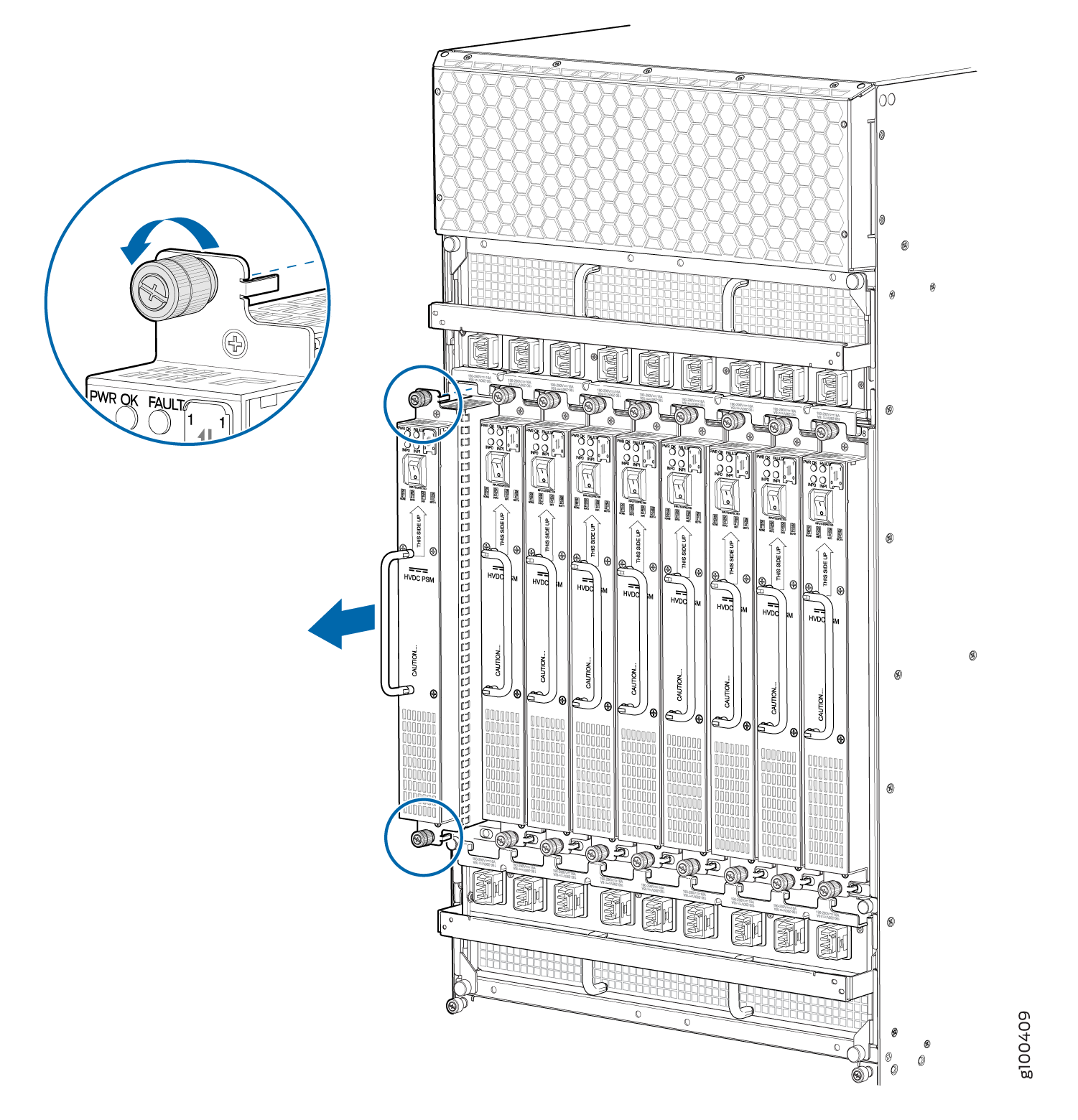

図 1:MX2000 ルーター DC 電源モジュールの取り外し(240 V 中国) Removing an MX2000 Router DC Power Supply Module (240 V China)

DC PSM(中国 240 V)を設置する前に、次の点に注意してください。

メモ：

DC PSM は、最小数の PSM がインストールされ、動作している場合、ホットスワップに対応します。

警告：

DC PSMには、ルーターからDC電流を物理的に切断できるサーキットブレーカーはありません。DC フィードを PDM に接続した後、DC 電圧は常に電源ミッドプレーンに存在し、電源ミッドプレーンの PSM コネクターに分配されます。

注意：

メモ：

PSM の電源を入れた後、60 秒以上待ってから電源をオフにします。

DC PSMを設置するには( 図2を参照)。

1台のPSMを設置して運用可能な状態で、電源スイッチをオフ(O)またはオン(|)の位置に追加のPSMを取り付けます。

注意：

PSM の設置と運用が 1 つだけの場合、電源装置スイッチはオフ(O)の位置に配置する必要があります。
ESD(静電放電)接地ストラップを手首に固定し、ストラップをシャーシ上のESDポイントの1つに接続します。
PSM フェースプレートのハンドルを片手につかみながら、もう片方の手で電源装置モジュールをシャーシに導きます。
PSM フェースプレートのキャプティブねじを締めます。10 ポンドインの間に適用します。(1.13 Nm)~12 ポンドインです。(1.35 Nm)のトルクを各ねじに固定します。ネジを締め過ぎないでください。
電源スイッチの電源をオン(|)の位置にします。
PWR OK LED が緑色に点灯していることを確認します。

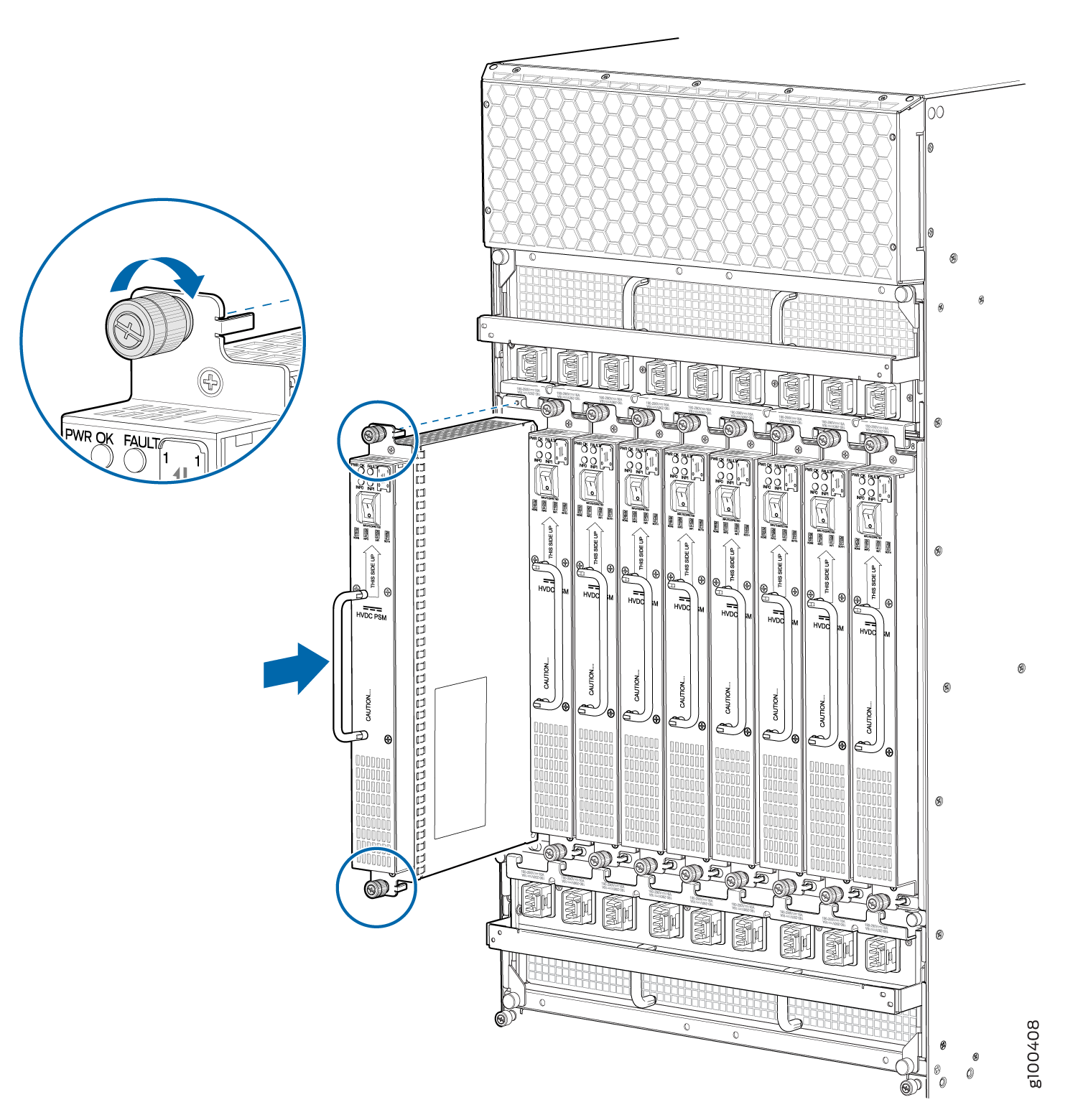

図 2:DC 電源モジュールの取り付け(中国 240 V) Installing a DC Power Supply Module (240 V China)
