MX2010エアフィルターの交換

MX2010エア フィルターの取り外し

注意：

エアフィルターを取り付けずにルーターを数分以上運転しないでください。
注意：

ルーターが作動している間は、交換時を除き、エア フィルターは常に所定の位置に保管してください。ファンは非常に強力なため、ろ過されていない空気取り入れ口から小さなワイヤーやその他の材料を引き込むことができます。これにより、ルーターのコンポーネントが損傷する可能性があります。

下部エアフィルターを取り外すには—MX2010-MID-FLTR-PNL-S:

  1. 手首に静電放電(ESD)接地ストラップを取り付け、シャーシのESDポイントの1つに接続します。
  2. ファントレイとエアーフィルターアクセスドアの両側にある2本の拘束ネジを緩めます。
    メモ：

    エアフィルターにアクセスするために、DCケーブルマネージャーからケーブルを取り外す必要はありません。
    注意：

    エアフィルターを取り付けずにルーターを2分以上運転しないでください。
  3. エアフィルターのハンドルをつかみ、エアフィルターをシャーシからまっすぐ引き出します。
    メモ：

    エアフィルターにはハンドルが内蔵されています。

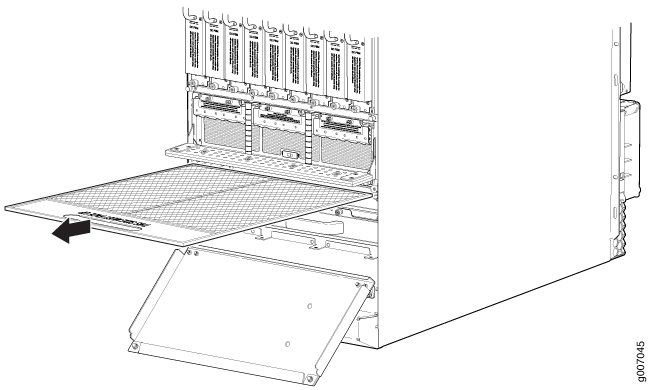

  4. 図 1 に示すように、エア フィルターをシャーシから引き出します。
    図1:シャーシ Removing the Lower Air Filter from the Chassisからの下部エアフィルタの取り外し

カードケージケーブルマネージャエアフィルター(MX2000-CBL-MID)を取り外すには、次の手順に従います。

  1. 手首に静電放電(ESD)接地ストラップを取り付け、シャーシのESDポイントの1つに接続します。

  2. 必要に応じて、カードケージケーブルマネージャからケーブルを移動します。

  3. カードケージケーブルマネージャドアの前面にある 2 本の拘束ネジを緩めます。

    注意：

    エアフィルターを取り付けずにルーターを2分以上運転しないでください。

  4. ケーブル マネージャーのドアを開いて、エア フィルターにアクセスします。

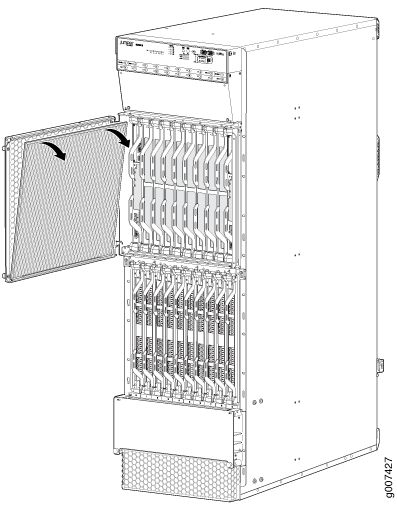

  5. エアフィルターをつかみ、アクセスドアからエアフィルターをまっすぐ引き出します( 図2を参照)。

    図2:カードケージケーブルマネージャエアフィルタ Removing the Card-Cage Cable Manager Air Filterの取り外し

PSMエアフィルターを取り外すには—MX2000-FLTR-PWR:

  1. 手首に静電放電(ESD)接地ストラップを取り付け、シャーシのESDポイントの1つに接続します。

  2. エアーフィルタの両側にある 2 本の拘束ネジを緩め、シャーシから少し引き出します。

    注意：

    エアフィルターを取り付けずにルーターを2分以上運転しないでください。

  3. PSMエアフィルターをつかみ、エアフィルターをシャーシからまっすぐ引き出します。

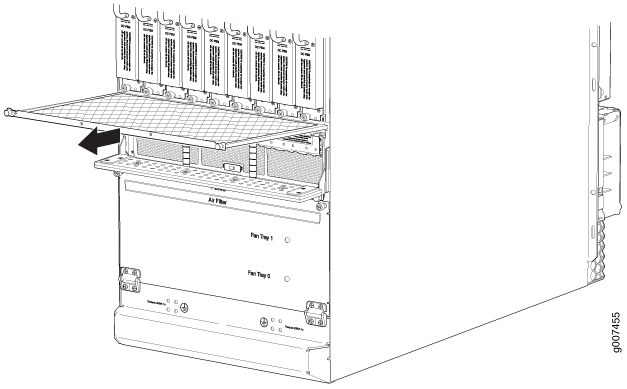

  4. 図 3 に示すように、エア フィルターをシャーシから引き出します。

    メモ：

    AC電源のMX2010ルーターには、同じエアフィルターがあります。
    図3:シャーシ Removing the PSM Air Filter from the ChassisからのPSMエアフィルターの取り外し

DC PDM(240 V China)またはユニバーサルHVAC/HVDC PDMがインストールされているシャーシのPSMエアフィルター—MX2000-FLTR-PWRを取り外すには:

  1. 手首に静電放電(ESD)接地ストラップを取り付け、シャーシのESDポイントの1つに接続します。

  2. メカニカルインターロックブラケットからネジを外して取り外します。図 4 および 図 5 を参照してください。

    図4:DC PDM(中国240 V)PDM Removing the bracket from the DC PDM (240 V China) PDMからのブラケットの取り外し
    図5:ユニバーサル(HVAC/HVDC)PDM Removing the Bracket from the Universal (HVAC/HVDC) PDMからのブラケットの取り外し

  3. エアーフィルタの両側にある 2 本の拘束ネジを緩め、シャーシから少し引き出します。

    注意：

    エアフィルターを取り付けずにルーターを2分以上運転しないでください。

  4. PSMエアフィルターをつかみ、エアフィルターをシャーシからまっすぐ引き出します。

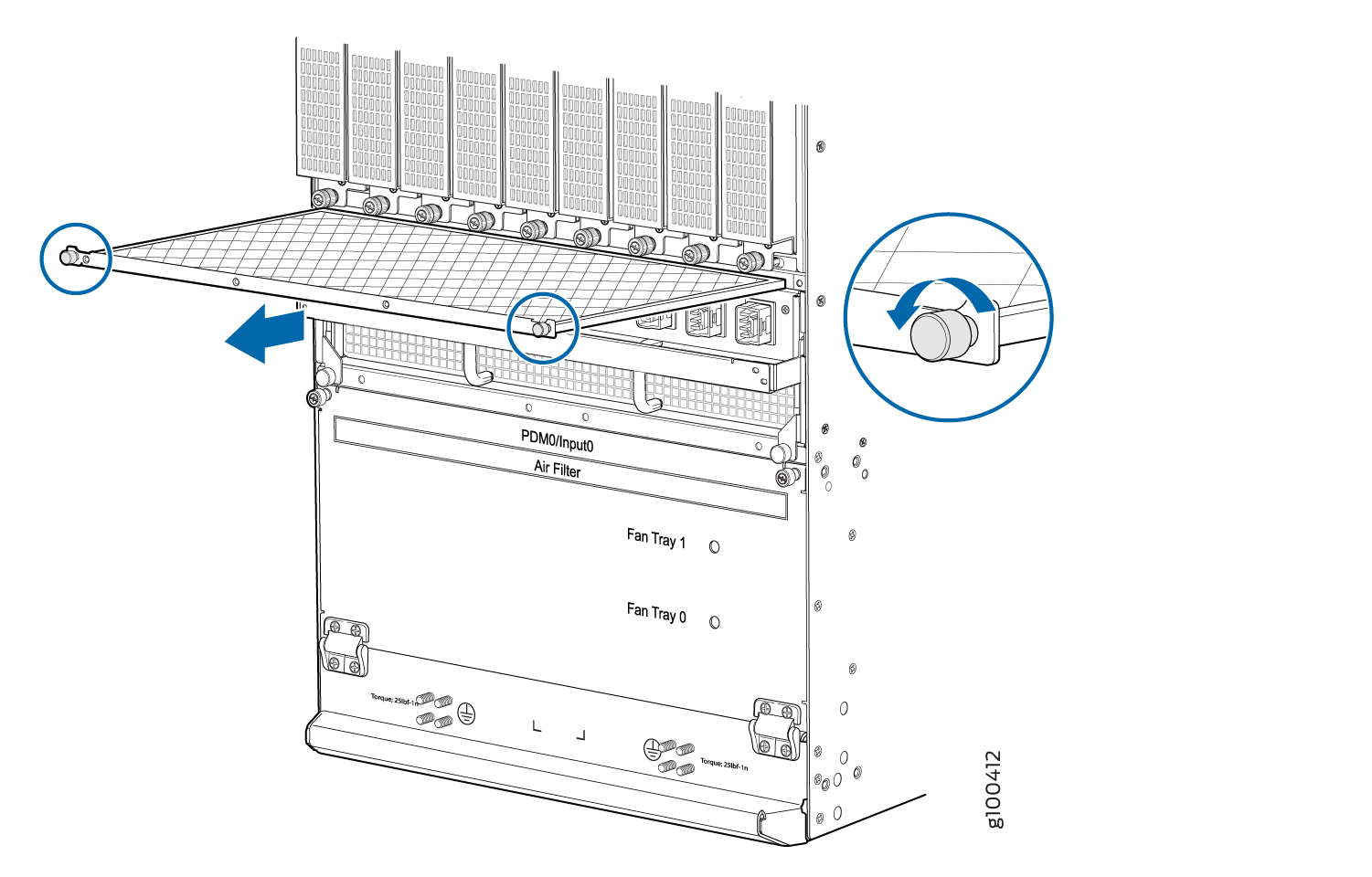

  5. 図 6 および図 7 に示すように、エア フィルターをシャーシから引き出します。

    図6:シャーシからのPSM(DC PDM(240 V China)エア フィルターの取り外し Removing the PSM (DC PDM (240 V China) Air Filter from the Chassis
    図7:シャーシからのPSM(ユニバーサルHVAC/HVDC用)エアフィルターの取り外し Removing the PSM (for the Universal HVAC/HVDC) Air Filter from the Chassis

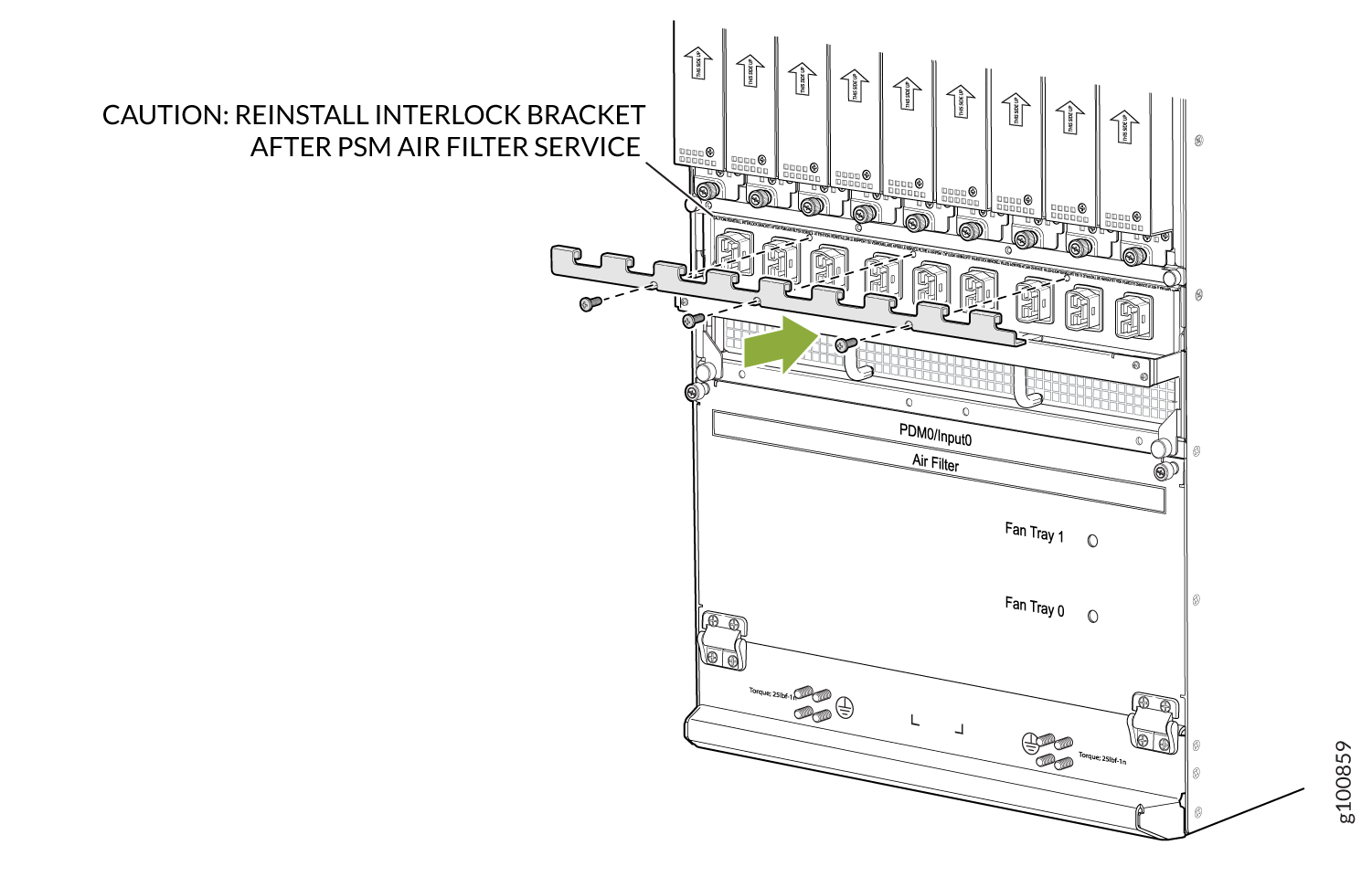

  6. フィルターを取り外した後、必ずメカニカルインターロックブラケットを再度取り付けてください。メカニカルインターロックブラケットのネジを固定します。

    図8:メカニカルインターロックブラケットの取り付け(DC PDM 240 V China PSMが取り付けられた状態) Installing the Mechanical Interlock Bracket (with the DC PDM 240 V China PSM Installed)
    図9:メカニカルインターロックブラケットの取り付け(ユニバーサルHVAC/HVDC PSMが取り付けられている状態) Installing the Mechanical Interlock Bracket (with Universal HVAC/HVDC PSM Installed)

関連項目

MX2010エアフィルターの取り付け

下部エアフィルターを取り付けるには—MX2010-FLTR-KIT-S:

  1. 手首に静電放電(ESD)接地ストラップを取り付け、シャーシのESDポイントの1つに接続します。
  2. エアフィルターが右側を上にしていることを確認します。
  3. シャーシの下部にあるファントレイとエアフィルターアクセスドアを開きます。
  4. エアーフィルタのハンドルをつかみ、止まるまでシャーシに挿入します( 図10参照)。
  5. アクセスドアを閉じ、2 本の非脱落型ネジを締めて固定します。
  6. ケーブル マネージャーを元の位置に戻し、ケーブル マネージャー内のケーブルを再配置します。
図10:エアフィルター Installing the Air Filterの取り付け

カードケージケーブルマネージャーエアフィルター(MX2010-MID-FLTR-PNL-S)を取り付けるには:

  1. 手首に静電放電(ESD)接地ストラップを取り付け、シャーシのESDポイントの1つに接続します。

  2. 必要に応じて、カードケージケーブルマネージャからケーブルを移動します。

  3. カードケージケーブルマネージャドアの前面にある 2 本の拘束ネジを緩めて開きます。

    注意：

    エアフィルターを取り付けずにルーターを2分以上運転しないでください。

  4. エアーフィルターをつかみ、エアーフィルターの底面をアクセスドアのチャネルにスライドさせます( 図11を参照)。

    図 11:カードケージケーブルマネージャエアフィルタ Installing the Card-Cage Cable Manager Air Filterの取り付け

  5. エア フィルタを所定の位置に押し込み、ドアを閉じ、2 本の非脱落型ネジを締めます。

  6. 必要に応じて、カードケージケーブルマネージャーのケーブルを交換します。

PSMエアフィルターMX2000-FLTR-PWRを取り付けるには:

  1. 手首に静電放電(ESD)接地ストラップを取り付け、シャーシのESDポイントの1つに接続します。

  2. エアフィルターが右側を上にしていることを確認します。

  3. PSMエアフィルターをつかみ、止まるまでシャーシに挿入します( 図12を参照)。

  4. 2 本の非脱落型ネジを締めて固定します。

    メモ：

    AC電源のMX2010ルーターには、同じエアフィルターがあります。

図12:PSMエアフィルター Installing the PSM Air Filterの取り付け

PSMエアフィルター(MX2000-FLTR-PWR)を取り付けるには、中国240V電源およびユニバーサル(HVAC/HVDC)電源搭載シャーシ用:

  1. 手首に静電放電(ESD)接地ストラップを取り付け、シャーシのESDポイントの1つに接続します。

  2. PDMからメカニカルインターロックブラケットを緩めます( 図13 および 図14を参照)。

    図13:240 V 中国PDM Removing the Bracket from the 240 V China PDMからのブラケットの取り外し
    図14:ユニバーサル(HVAC/HVDC)PDM Removing the Bracket from the Universal (HVAC/HVDC) PDMからのブラケットの取り外し

  3. エアフィルターが右側を上にしていることを確認します。

  4. PSMエアフィルターをつかみ、止まるまでシャーシに挿入します( 図15を参照)。

  5. 2 本の非脱落型ネジを締めて固定します。

    図15: PSMフィルター Installing the PSM Filterのインストール

  6. メカニカルインターロックブラケットを取り付け、ネジを締めます。 図 16 および 図 17 を参照してください。

    図16:ブラケットの取り付け(240 V 中国PSMが取り付けられている場合) Installing the Bracket (with 240 V China PSM Installed)
    図17:メカニカルインターロックブラケットの取り付け(ユニバーサルHVAC/HVDC PSMが取り付けられている状態) Installing the Mechanical Interlock Bracket (with Universal HVAC/HVDC PSM Installed)
