ルータートランスポートキットを使用して MX2010 ルーターを 4 ポストラックに取り付ける

ルーターのサイズと重量(設定に応じて最大 446.79 kg(985 ポンド))があるため、ルータートランスポートキットを使用してルーターを設置することをお勧めします。

メモ：

ルーターをラックに取り付けるには、4 人が必要です。

注意：

ルーターをラックに前面に取り付ける前に、資格を持った技術者が、ラックがルーターの重量を支えるのに十分な強さがあり、設置場所で十分にサポートされていることを確認します。

ルータートランスポートキットを使用して 4 ポストラックにルーターを設置するには、次の手順にしたがっています。

4 個のキャプティブねじを締め付けて、ウィンチストラッププレートをルーターの背面に取り付けます( 図 1 を参照)。

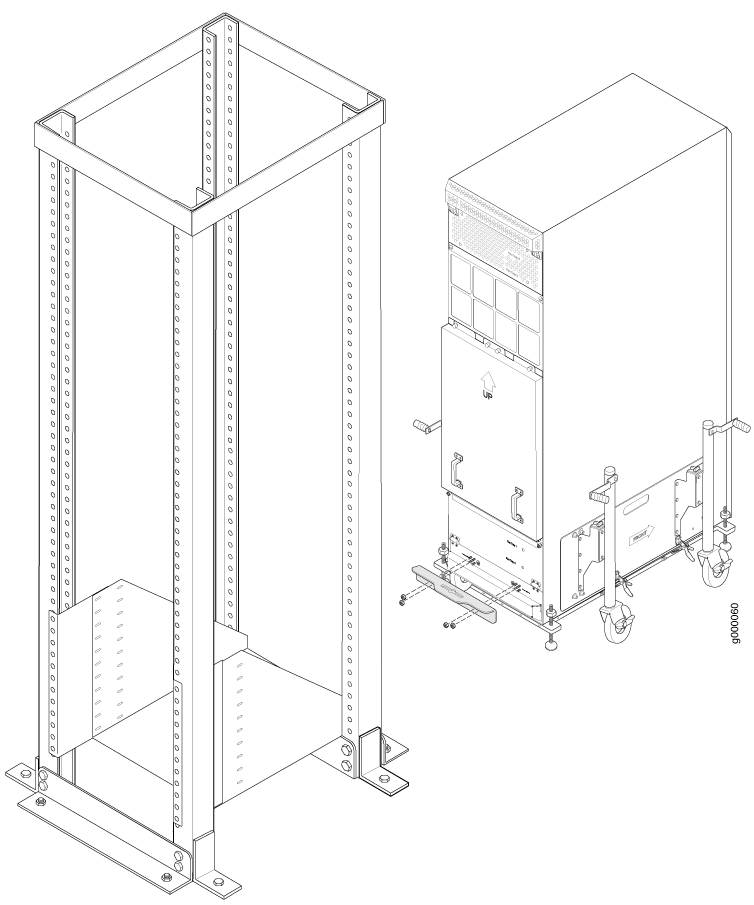

図 1:ウィンチストラッププレートの取り付け(4 ポストラック)
4 人のチームを使用して、ルーターをラックの設置場所に運び、取り付けシェルフの前面に中央に配置します。

メモ：
シャーシを横にロールするには、96.5 cm(38 インチ)以上のすきまが必要です。

メモ：
シャーシを回転させるためには、106.7 cm(42 インチ)以上の円形スペースが必要です。

メモ：
ルータートランスポートキットのハンドルを取り外して、通路の幅に合わせて取り外すことができます。
6 個のキャプティブねじを使用してウィンチ取り付けブラケットを背面ラックレールに取り付け、ねじを締めます( 図 2 を参照)。

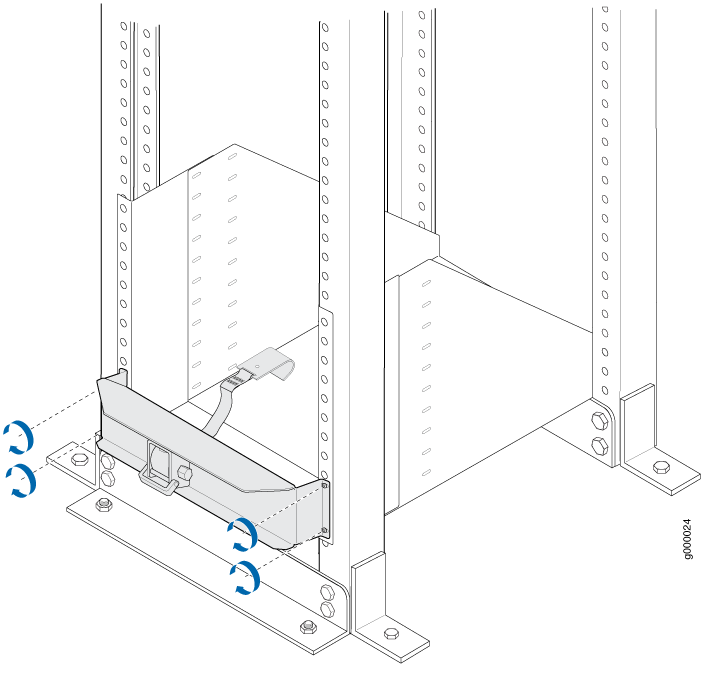

図 2:ウィンチ取り付けブラケットをラックレールに取り付ける
ルータートランスポートプラットフォームが取り付けシェルフの表面に合わせられ、取り付けシェルフよりもわずかに高くなるまで、ハンドルを時計方向に回してルーターの高さを調整します( 図3を参照)。

メモ：
T 字型のレベル内のバブルがライン間にあることを確認し、ルーターがレベルであることを示します。

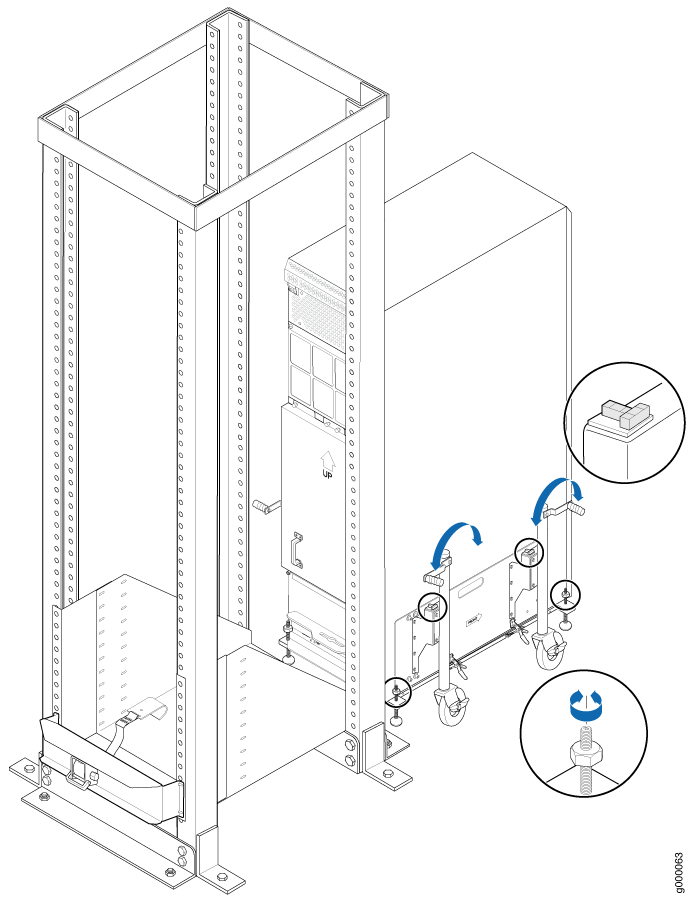

ルータートランスポートプラットフォームの4つのレベリングマウントを、4つのレベリングマウントすべてが地面にしっかりと置くまで調整します( 図3を参照)。

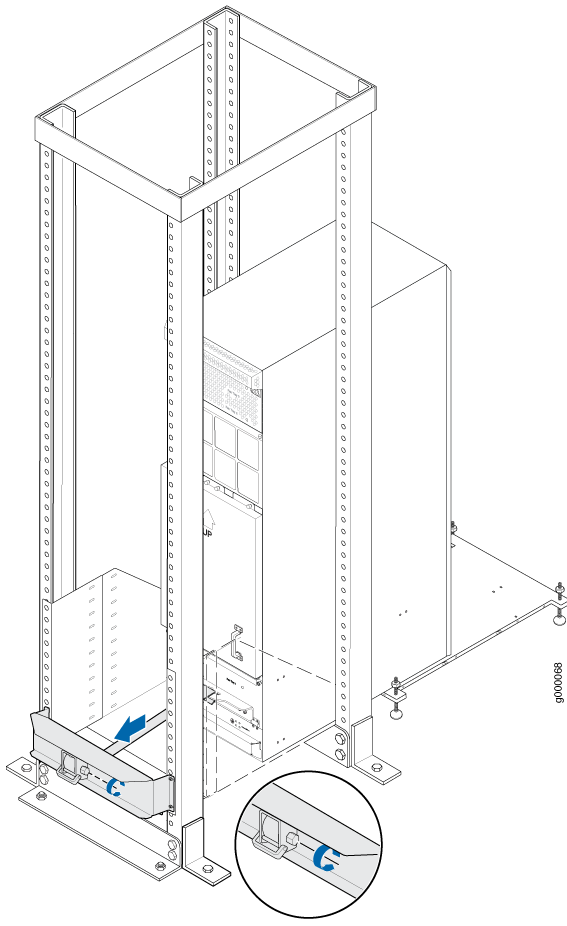

図 3:MX2010 ルーターとラックマウントシェルフの位置を合わせる
ルータートランスポートプラットフォームをルータートランスポート取り付けプレートとホイールアセンブリに固定する 4 つのスイッチラッチのロックを解除します。
ルーターの重量がルータートランスポートプラットフォーム上になるようにハンドルを左回りに回して、車輪を持ち上げます。
3 個のプラスねじ回しを使用して、ルータートランスポート用取り付けプレートとホイールアセンブリをシャーシに固定するキャプティブねじを緩め、脇に置きます( 図 4 を参照)。

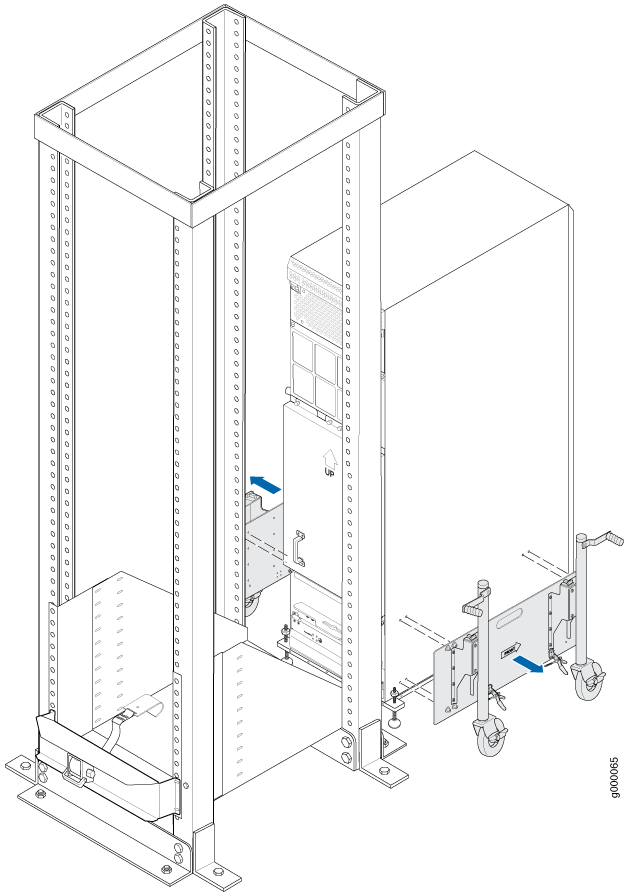

図 4:ルータートランスポート取り付けプレートとホイールアセンブリの取り外し
ウィンチストラップをルーター背面のウィンチストラッププレートに取り付けます( 図 5 を参照)。

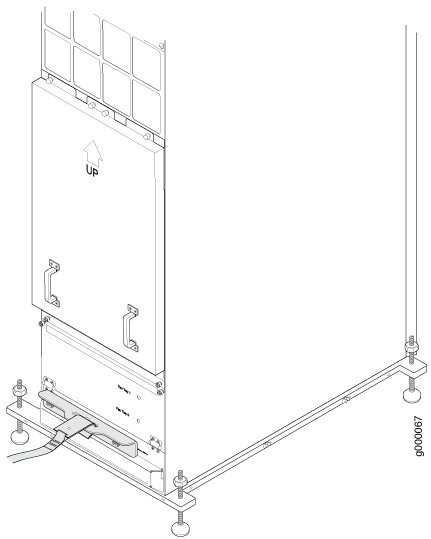

図 5:ウィンチストラッププレートにウィンチストラップを取り付ける
28.57 mm(1~1/8 インチ)のソケットレンチをウィンチ機構に取り付け、時計方向に回してシャーシをラックに引き込みます( 図 6 を参照)。

図 6:MX2010 をラックに取り込む

メモ：
ウィンチを操作しながら、4 人のチームがルーターを慎重にラックに導く必要があります。

メモ：
ルーターをウィンチ機構によってラックに取り込まなければ、出荷用カバーのハンドルをつかみ、前面の取り付けフランジがラックレールに接触するまで慎重にルーターを取り付けシェルフの上にスライドさせます。この手順を実行するには、ウィンチブラケットを取り外す必要があります。

メモ：
MX2010 を 45 U ラックに取り付ける場合、使用可能なラックスペースは最低 45 U 以上でなければなりません。
ルータートランスポートプラットフォームを取り外し、プラットフォームを脇に置きます。
ウィンチマウントとウィンチストラッププレートを取り外し、脇に置きます。
12 個の取り付けねじ(両側に 6 個)を取り付け穴に挿入し、ルーターをラックに固定します。
ルーターの配置を視覚的に検査します。ルーターがラックに正しく取り付けられていることを確認するには、ラックの片側にある取り付けねじがすべて反対側の取り付けねじと一致しており、ルーターがレベルであることを確認します。
ルータートランスポートキットを再構築し、脇に置きます。
