4 ポスト ラックまたはキャビネット用の MX2010 取り付けハードウェアの取り付け
ケージナットの取り付け(必要に応じて)
必要に応じてケージ ナットを 表 1 および 表 2 に示す穴に挿入します。穴の距離は、取り付けシェルフの下部と一致するラック上の標準的な U 分割に対する相対的な距離です。
ケージ ナットを 4 ポスト ラックに取り付けるには、
- 両ラック レールの背面には、4 ポスト取り付けシェルフに指定された穴にケージ ナットを挿入します。ケージ ナットを前面レールの前面に取り付けます( 表 1 を参照)。
- 両ラック レールの前面には、シャーシの取り付けに指定された穴にケージ ナットを挿入します。ケージ ナットを前面レールの前面に取り付けます( 表 1 を参照)。
穴 |
U 分割を超える距離 |
|
|---|---|---|
6 |
8.3 cm(3.25 インチ ) |
1.86 U |
5 |
6.7 cm(2.63 インチ ) |
1.5 U |
4 |
5.1 cm(2.00 インチ ) |
1.14 U |
3 |
3.8 cm(1.50 インチ ) |
0.86 U |
2 |
2.2 cm(0.88 インチ ) |
0.50 U |
1 |
0.6 cm(0.25 インチ ) |
0.14 U |
穴 |
U 分割を超える距離 |
|
|---|---|---|
110 |
162.2 cm(63.88 インチ) |
36.50 U |
101 |
148.9 cm(58.63 インチ) |
33.50 U |
92 |
135.6 cm(53.38 インチ) |
30.50 U |
83 |
122.2 cm(48.13 インチ) |
27.50 U |
74 |
108.9 cm(42.88 インチ) |
24.50 U |
65 |
95.6 cm(37.63 インチ) |
21.50 U |
56 |
82.2 cm(32.38 インチ) |
18.50 U |
47 |
68.9 cm(27.13 インチ) |
15.50 U |
38 |
55.6 cm(21.88 インチ) |
12.50 U |
29 |
42.2 cm(16.63 インチ ) |
9.50 U |
20 |
28.9 cm(11.38 インチ) |
6.50 U |
11 |
15.6 cm(6.13 インチ) |
3.50 U |
前面取り付けフランジの穴の間隔は 13.3 cm(5.25 インチ)です。
「」も参照
4 ポスト取り付けシェルフの取り付け
ルーターを 4 ポスト ラックまたはキャビネットに取り付けるには、取り付けシェルフが必要です。シェルフは、ルーターをオープン フレーム ラックに取り付けるには必要ありません。
4 ポスト取り付けシェルフを取り付ける( 図 1 を参照)。
- すべてのねじを完全に締めます。

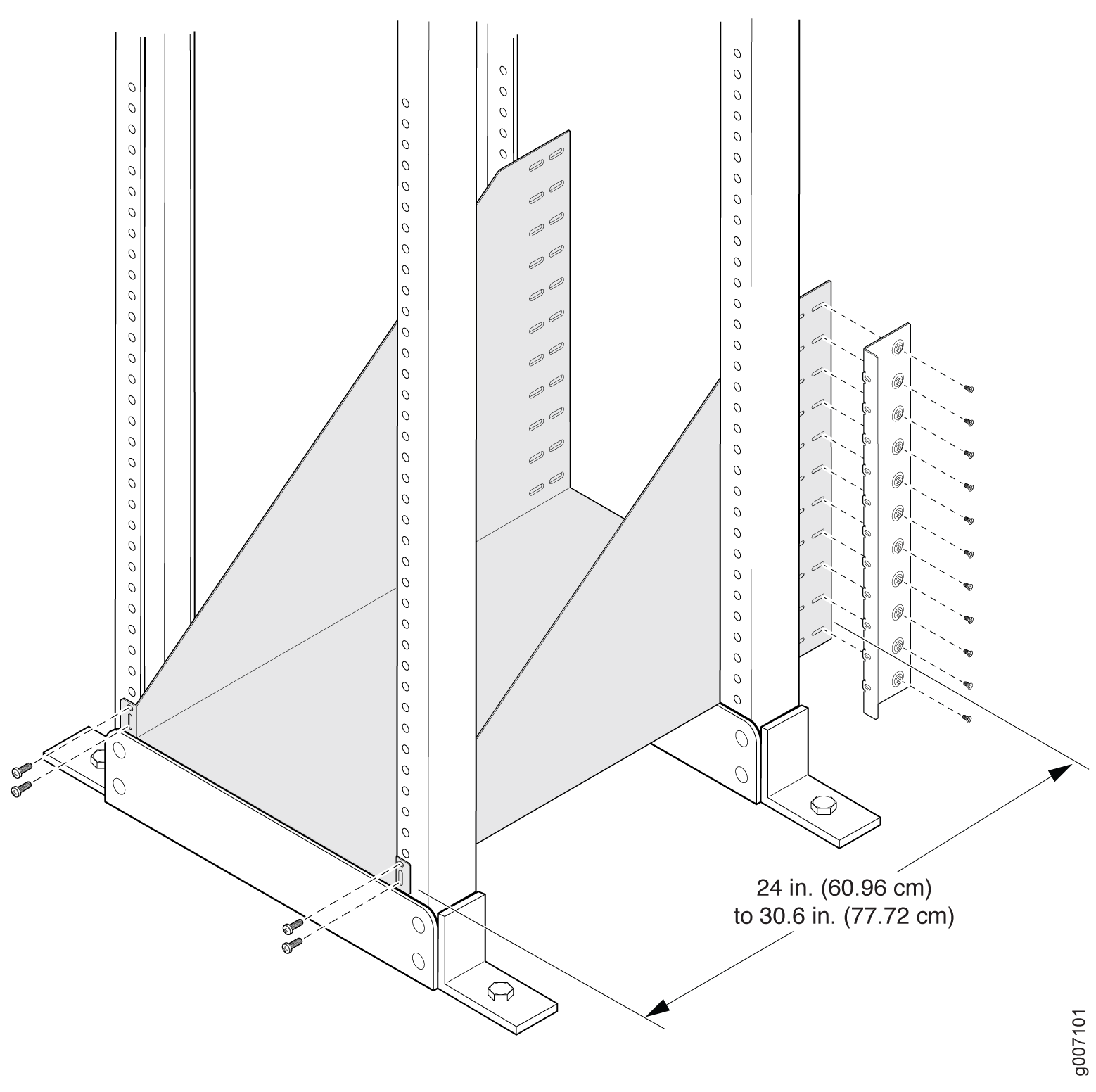

図 1:4 ポスト ラックまたはキャビネット用の取り付けハードウェアの取り付け
メモ：4 ポスト取り付けシェルフの 2 つの背面フランジは、24 インチ(60.96 cm)から 76.2 cm(30 インチ)まで調整可能で、さまざまなラック レールのタイプに対応します。
メモ：MX2010 ルーターを 4 ポスト ラックまたはキャビネットに取り付ける場合、最小 34 U の前面から背面への使用可能なラック スペースが必要です。
「」も参照
中央取り付けブラケットの取り外し
中央取り付けブラケットは 4 ポスト ラックには使用せず、シャーシから取り外す必要があります。
中央取り付けブラケットをシャーシから取り外するには、次の手順にしたがってください。
- 各ブラケットを取り外します。

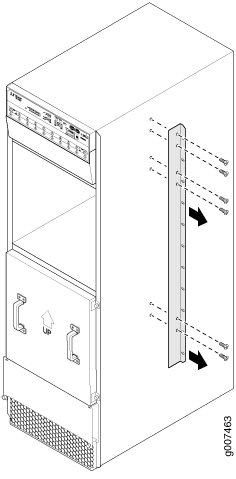

図 2:センター取り付けブラケットの取り外し
