MX2000 三相デルタ AC 電源分散モジュールの交換

MX2000 3 相デルタ AC 電源分散モジュールの取り外し

3 相デルタ AC PDM を取り外す前に、次の点に注意してください。

警告：

AC 電源手順を実行する前に、すべての電源を取り外します。すべての電力を 確実にオフにするには、AC 回路用のパネル ボードでサーキット ブレーカーを探し、サーキット ブレーカーのスイッチを OFF の位置にし、サーキット ブレーカーのスイッチ ハンドルを OFF の位置にテープで固定します。
警告：

PDM の電源コネクターには触れないでください。危険な電圧を封じ込めることができます。
注意：

適切な冷却を維持し、動作電源装置の熱シャットダウンを防止するために、各 PDM スロットには PDM またはブランク パネルが含まれている必要があります。PDM を取り外す場合は、取り外しの直後に交換用 PDM またはブランク・パネルを取り付ける必要があります。
メモ：

PDM の電源をオフにした後、サーキット ブレーカーを ON の位置に変える前に、60 秒以上待機します。
メモ：

MX2008、MX2010、MX2020ルーターは、同じ電源モジュール(AC/DC PSMおよびAC/DC PDM)をサポートしています。

3 相デルタ AC PDM を取り外す場合:

  1. AC 電源コード全体の電圧が 0  V であることを確認し、取り外しプロセス中にコードがアクティブになる可能性がないことを確認します。
  2. ESD(静電放電)接地ストラップを手首に固定し、承認されたサイトESD接地ポイントにストラップを接続します。サイトの手順を参照してください。
  3. AC 電源コード( 図 1 を参照)を電源から取り外します。
    図 1:3 相デルタ AC 電源コード Three-Phase Delta AC Power Cord
  4. 認定されたサイトの ESD 接地ポイントから ESD 接地ストラップを取り外します。サイトの手順を参照してください。シャーシ上の ESD ポイントの 1 つにストラップをつなぎ直します。
  5. 2 個のプラス(+)ねじ回しを使用して、AC 端子ブロックを保護する金属配線コンパートメントのカバーにある 4 個のねじを緩めます。
  6. 金属 AC 配線コンパートメントのカバーを取り外します。
  7. 3 相デルタ AC PDM の AC 端子ブロックからワイヤーを取り外し( 図 2 を参照)、入力端子または接地ポイントのねじを緩め、接地ポイントまたは入力端子を形成している各ワイヤーを取り外します。

    6 つの PSM を提供する端子ブロックからワイヤを取り外します。

    1. L3 とラベル付けされたワイヤを、C1 のラベルが付いた入力端子から取り外します。

    2. L2 とラベル付けされたワイヤを、B1 のラベルが付いた入力端子から取り外します。

    3. L1 とラベル付けされたワイヤを、A1 とラベル付けされた入力端子から取り外します。

    4. 接地線をGNDと表示された接地ポイントから取り外 します。

    図 2:3 相デルタ AC 電源分散モジュールからの電源コードの取り外し Disconnecting the Power Cord from a Three-Phase Delta AC Power Distribution Module

    3 つの PSM を提供する端子ブロックからワイヤを取り外します。

    1. L3 とラベル付けされたワイヤを、C2 とラベル付けされた入力端子から取り外します。

    2. L2 とラベル付けされたワイヤを、B2 とラベル付けされた入力端子から取り外します。

    3. L1 とラベル付けされたワイヤを、A2 とラベル付けされた入力端子から取り外します。

    4. 接地線をGNDと表示された接地ポイントから取り外 します。

    メモ：

    3 相デルタ AC PDM 端子ブロックは、PDM が接続するスロットに応じて反転されます。
    メモ：

    各 AC 電源線の色は異なる場合があります。MX2000シャーシは位相回転シーケンスに敏感ではなく、時計方向または左回りに操作しても正しく動作します。
    メモ：

    端子はスロット付きねじまたは六面ねじのいずれかです。1/4 インチを使用します。スロット付きねじ用のねじ回しです。5/32 インチを使用します。(4 mm)5/16インチ用アレンレンチ。六面ネジ。
  8. AC 電源コードを PDM に固定するプラスチック 製ケーブルを緩めます。
  9. 固定ナットを緩めて AC 電源コードから取り外します。
  10. AC 電源コードを金属配線コンパートメントから引き出します。
  11. AC 電源ケーブルを慎重に外に出します。
  12. 両方の AC 電源コードを AC PDM から取り外します。
  13. PDM フェースプレートのロック レバーの 2 個のキャプティブ ねじを緩めます。
  14. フェースプレートの両側にあるロック レバーを引いて、PDM を取り付け解除します。
  15. PDM フェースプレートのレバーをつかみ、しっかりと引きます。半分ほどシャーシから出します( 図 3、 図 4 (MX2010)、 図 5 (MX2008)を参照してください)。
    注意：

    各 3 相デルタ AC PDM の重量は約 5.44 kg(12  ポンド)。PDM をルーターから取り外す際に、PDM のフル ウェイトをサポートする準備をしてください。
  16. 片手を PDM の下に置いて支え、シャーシから完全に引き出します。

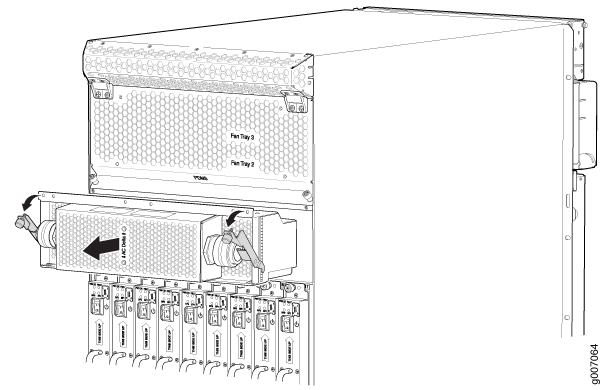

図 3:3 相デルタ AC 電源分散モジュールの取り外し(MX2020 ルーター) Removing a Three-Phase Delta AC Power Distribution Module (MX2020 Router)

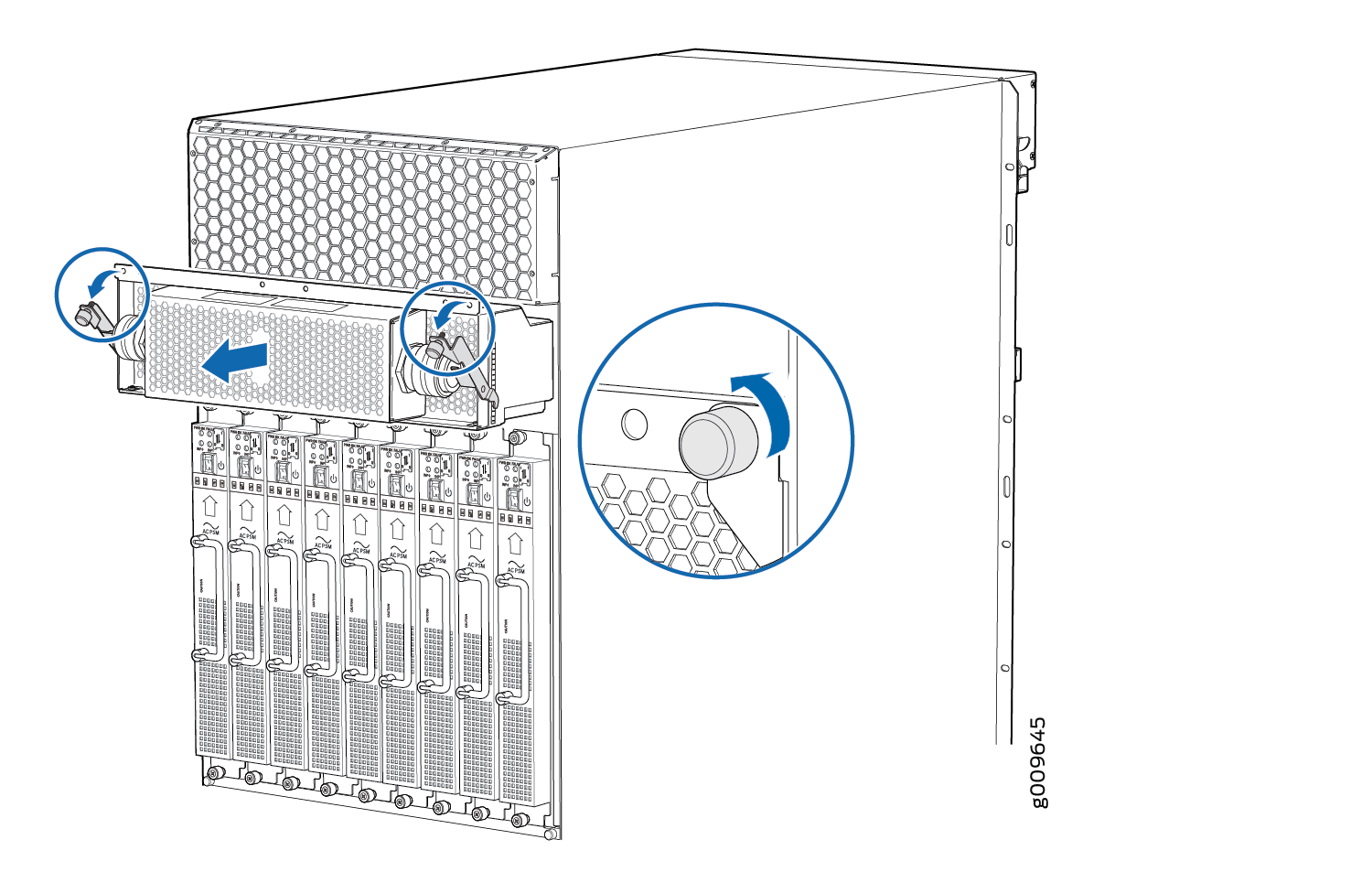

図 4:3 相デルタ AC 電源分散モジュールの取り外し(MX2010 ルーター) Removing a Three-Phase Delta AC Power Distribution Module (MX2010 Router)
図 5:3 相デルタ AC 電源分散モジュールの取り外し(MX2008 ルーター) Removing a Three-Phase Delta AC Power Distribution Module (MX2008 Router)
メモ：

AC PDM で占有されていない各 PDM スロットは、PDM ブランク パネルでカバーする必要があります。

「」も参照

MX2000 ルーター 3 相デルタ AC 電源分散モジュールの設置

PDM(三相デルタ AC 電源分散モジュール)を取り付ける前に、次の点に注意してください。

警告：

AC 電源手順を実行する前に、すべての電源を取り外します。すべての電力を確実に切るために、AC 回路用のパネル ボードでサーキット ブレーカーを探し、サーキット ブレーカーのスイッチをオフの位置にし、サーキット ブレーカーのスイッチ ハンドルをオフの位置にテープで固定します。
注意：

適切な冷却を維持し、動作電源装置の熱シャットダウンを防止するために、各 PDM スロットには PDM またはブランク パネルが含まれている必要があります。PDM を取り外す場合は、取り外しの直後に交換用 PDM またはブランク・パネルを取り付ける必要があります。
メモ：

PDM の電源をオフにした後、サーキット ブレーカーをオンに戻す前に 60 秒以上待機します。
メモ：

PDM は、冗長構成でホット スワップが可能です。ただし、システムがオンになっている間は、あるタイプの PDM(AC または DC)から別のタイプに切り替えることはできません。

各 3 相デルタ AC PDM の重量は約 5.44 kg(12 ポンド)。3 相デルタ AC PDM を設置するには、次の手順にいます。

  1. AC 電源コード全体の電圧が 0 V であることを確認し、設置プロセス中にコードがアクティブになる可能性がないことを確認します。
  2. ESD(静電放電)接地ストラップを手首に固定し、ストラップをシャーシ上のESDポイントの1つに接続します。
  3. [オプション]—DC PDM から AC PDM に切り替える場合、電力分散ユニット(PDU)ケージの内部バーの設定を AC に変更する方法について、 MX2000 ルーターを AC と DC 電源の間で変換 するを参照してください。
  4. フェースプレートの両側にあるロック レバーを止めるまで引き離します。
  5. 両手を使って PDM をシャーシに押し込み、抵抗が感じるまで押し込みます(「 図 6図 7、および 図 8)。
  6. ロック レバーを PDM フェースプレートに接触するまで押します。
  7. PDM フェースプレートのロック レバーの 2 個のキャプティブ ねじを締めて、シャーシの PDM を固定します。10 ポンドインの間に適用します。(1.13 Nm)~12 ポンドイン(1.35 Nm)のトルクを各ねじに対して固定します。ネジを締め過ぎないでください。
  8. 2 個のプラス(+)ねじ回しを使用して、AC 端子ブロックを保護する金属配線コンパートメントのカバーにある 4 個のねじを緩めます。
    図 6:3 相デルタ AC 電源分散モジュールの取り付け(MX2020) Installing a Three-Phase Delta AC Power Distribution Module (MX2020)
    図 7:3 相デルタ AC 電源分散モジュールの取り付け(MX2010) Installing a Three-Phase Delta AC Power Distribution Module (MX2010)
    図 8:3 相デルタ AC 電源分散モジュールの取り付け(MX2008) Installing a Three-Phase Delta AC Power Distribution Module (MX2008)
  9. 金属 AC 配線コンパートメントのカバーを取り外します。
  10. AC電源コードからリテーナナットを抜き取ります。
  11. メタル配線コンパートメントの中にリテインナットを入れます。
  12. AC 電源コードのワイヤーを、保持ナットとゴム製グロメットの穴から挿入します。
  13. AC 電源コードのワイヤーを金属配線コンパートメントの穴から挿入します。
  14. 三相デルタ AC PDM の AC 端子ブロックに線を接続します( 図 9 を参照)。各入力端子または接地ポイントねじを緩め、接地ポイントまたは入力端子に線を挿入し、ねじを締めます( 表1 に記載の認定ACワイヤゲージを参照)。

    6 つの PSM を使用する端子ブロックにワイヤを挿入するには、次の手順にしたがってください。

    1. 接地線を GNDの接地ポイントに挿入します。

    2. L1 とラベル付けされたワイヤを、A1 のラベルが付いた入力端子に挿入します。

    3. L2 とラベル付けされたワイヤを、B1 のラベルが付いた入力端子に挿入します。

    4. L3 とラベル付けされたワイヤを、C1 のラベルが付いた入力端子に挿入します。

    図 9:3 相デルタ AC 電源分散モジュール Connecting Power to a Three-Phase Delta AC Power Distribution Moduleへの電力の接続
    メモ：

    3 相デルタ AC PDM 端子ブロックは、PDM が接続するスロットに応じて反転されます。
    メモ：

    各 AC 電源線の色は異なる場合があります。MX2000シャーシは位相回転シーケンスに敏感ではなく、時計方向または左回りに操作しても正しく動作します。
    注意：

    有線ラベルの設定は、ジュニパーネットワークスが提供するケーブル専用です。独自のケーブルを使用している場合は、必ず適切な接続を使用してください。

    3 つの PSM を使用する端子ブロックにワイヤを挿入するには、次の手順にしたがってください。

    1. 接地線を GNDの接地ポイントに挿入します。

    2. L1 とラベル付けされたワイヤを、A2 のラベルが付いた入力端子に挿入します。

    3. L2 とラベル付けされたワイヤを、B2 のラベルが付いた入力端子に挿入します。

    4. L3 とラベル付けされたワイヤを、C2 とラベル付けした入力端子に挿入します。

    メモ：

    端子はスロット付きねじまたは六面ねじのいずれかです。1/4 インチを使用します。スロット付きねじ用のねじ回しです。5/32 インチを使用します。(4 mm)5/16インチ用アレンレンチ。六面ネジ。
    警告：

    メタル カバーを配線コンパートメントに再インストールする前に、誤って有線 PDM によって引き起こされる入力電圧から電源装置を保護するには、(PSM 電源スイッチをオフにして)AC 電圧を PDM に適用します。デジタル電圧計(DVM)で測定した場合、PDM の 2 つの LED が緑色に点灯し、3 相デルタ PDM の AC 端子ブロック A1-B1、B1-C1、C1-A1、A2-B2、B2-C2、C2-A2 間の AC 電圧が 264 VAC 以下であることを確認します。次に、AC ブレーカーの電源を切って PDM から電源を切り、メタル カバーを取り付けます。
    メモ：

    ジュニパーネットワークスから 3 相デルタ AC ワイヤ アセンブリ キットを購入できます。
    表 1:サポートされる 3 相デルタ AC ワイヤ ゲージ
    ワイヤゲージ 説明

    6-AWG または同等の x 4

    4本の導体線、各線は6-AWG
    メモ：

    ケーブル クランプが AC ケーブルを保持するためには、適切なゲージ ワイヤーを使用することをお勧めします。ゲージ配線が小さいと、ケーブルクランプが適切に締め付けなくなります。
    警告：

    電力接続は、ライセンスを受けた電気技師のみが行う必要があります。
  15. 電源コードのワイヤー接続が正しいことを確認します。
  16. 固定ナットを AC 電源コードにねじ込んで、金属の配線コンパートメントに固定します。
  17. 2 個のプラス(+)ねじ回しを使用して、金属 AC 配線コンパートメントにある 4 個のキャプティブ ねじを締めます。
  18. AC 電源コードがルーター コンポーネントに触れたり、アクセスを妨げなかったり、人がつまずきそうな場所に配置されていないことを確認します。
  19. ESD 接地ストラップをシャーシの ESD ポイントから取り外します。承認されたサイトESD接地ポイントにストラップを接続します。サイトの手順を参照してください。
  20. AC 電源コード のプラグを電源に接続します。
  21. お客様側のサーキット ブレーカーをオンにして、AC 電源コードに電圧を供給します。
  22. 認定されたサイトの ESD 接地ポイントから ESD 接地ストラップを取り外します。サイトの手順を参照してください。シャーシ上の ESD ポイントの 1 つにストラップをつなぎ直します。
  23. PDM フェースプレートの LED が点灯し、AC 端子ブロックが電力を受信していることを確認します。
