MX2008ホストサブシステム

MX2008ホストサブシステムの説明

ホスト サブシステムは、ルーティング プロトコル プロセスだけでなく、ルーターのインターフェイス、シャーシ コンポーネント、システム管理、ルーターへのユーザー アクセスを制御するソフトウェア プロセスも提供します。これらのルーティング プロセスは、パケット転送エンジンと対話するカーネル上で実行されます。MX2008ホストサブシステムは、2つのルーティングおよびコントロールボード(RCB)で構成されています。RCBは、ルーティングエンジンとコントロールボードの機能を提供する統合ボードと単一のFRUです。ルーティングエンジンがすべてのルート処理機能を実行する一方、CBはシャーシのコントロールと管理プレーンの機能を実行します。RCB は、コントロール プレーン機能を提供します。ルーターには 1 つまたは 2 つの RCB をインストールできます。各RCBはユニットとして機能します。

MX2008 RCB は、MX2000 ルーターがサポートするネイティブ CB-RE と類似していますが、唯一の違いは、MX2008 RCB のサイズが MX2000 CB-RE の半分以下である点です。

手記：

冗長保護用に 2 つの RCB をインストールします。RCB を 1 つだけ取り付ける場合は、スロット 0 またはスロット 1 に取り付けることができます。
注意：

RCB の 1 つに障害が発生した場合は、取り付ける交換用パネルまたはブランク・パネルが用意されるまで、障害のある RCB を取り外さないでください。

参照

MX2008ルーティングおよびコントロールボード(MX2008 RCB)の説明

MX2008ルーティングおよびコントロールボード(MX2008 RCB)は、統合ボードと、ルーティングエンジンとコントロールボードの機能を提供する単一のFRUです。

REMX2008-X8-128G RCBは、8コア2.3GHzプロセッサ、128GBメモリ、および2つの200GB SSDを搭載し、ブートセキュリティを強化するためのセキュアブートもサポートしています。

REMX2008-X8-64G-LT RCB は、8 コア 2.3 GHz プロセッサ、64 GB メモリ、および 2 つの 100 GB SSD を搭載しています。RCB には、制限付きの暗号化サポートのみが装備されています。

サポートされている RCB

MX2008 RCBの主な特長は次のとおりです。

  • RCBは、コントロールボードとルーティングエンジンを1つのFRUに統合しました。

  • RCB はホットプラグ可能です。

  • RCB のサイズは、ネイティブの MX2000 CB-RE の半分以下です。

MX2008ルーターは、次のRCBをサポートしています。

  • REMX2008-X8-64G

  • REMX2008-X8-64G-LT

  • REMX2008-X8-128G

RCB 関数

RCB は Junos OS を実行します。 RCB で実行されるソフトウェア プロセスは、ルーティング テーブルの維持、ルーターで使用されるルーティング プロトコルの管理、ルーター インターフェイスの制御、一部のシャーシ コンポーネントの制御、システム管理とルーターへのユーザー アクセス用のインターフェイスの提供を行います。

RCBスロット

ユーザーは、ルーターに1つまたは2つのRCBをインストールできます。各RCBは、ルーティングエンジンとコントロールボードが1つのユニットに統合されたものです。RCB の USB ポートは、Junos OS のロードを可能にする USB ストレージ デバイスを受け入れます。RCB は、シャーシ前面の 0 および 1 のラベルが付いた垂直スロットに取り付けることができます。2つのRCBがインストールされている場合、1つはプライマリとして機能し、もう1つはバックアップとして機能します。プライマリRCBに障害が発生するか、削除され、バックアップが適切に構成されている場合、バックアップがプライマリとして引き継がれます。スロットにRCBが取り付けられていない場合は、スロットにブランクパネルを取り付けます。

最低 1 つの RCB は、常にスロット 0 またはスロット 1 に取り付ける必要があります。

注意：

RCB の 1 つに障害が発生した場合は、取り付ける交換用パネルまたはブランク・パネルが用意されるまで、障害のある RCB を取り外さないでください。

RCBフロントパネル

表1では、ルーティングおよびコントロールボード(RCB)について説明します。

図 1:RCB 正面図 Diagram of REMX2008-X8-64G device with status LEDs, SSD indicators, GPS and link indicators, reset button, AUX and CON ports, CLK1 and CLK0 ports, LNK and ACT indicators, USB port, MGT port, and On/Off switch.

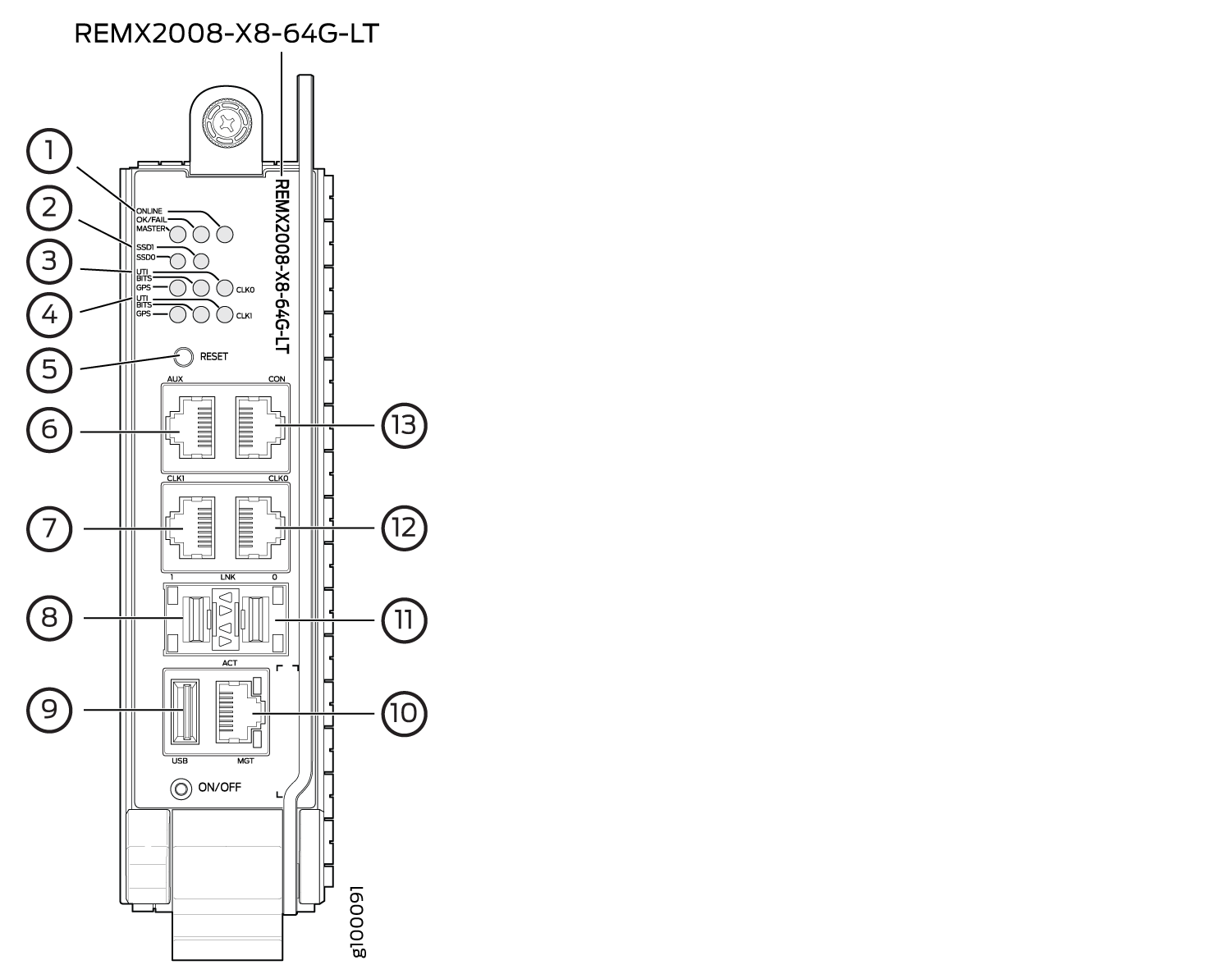

図 2:RCB(REMX2008–X8-64G-LT)正面図 Technical diagram of REMX2008-X8-64G-LT module with labeled components: status LEDs, reset button, Ethernet and USB ports, MicroSD slot, on/off switch, DIN rail mount.
図 3:RCB(REMX20008–X8-128G)正面図 Technical diagram of REMX2008-X8-128G device with labeled ports and indicators including status LEDs, SSD, UPS, GPS, AUX, CON, CLK, LINK, USB, MGT, ACT, reset button, on/off switch, and mounting mechanism.
表 1:RCB のコンポーネント

機能番号

ラベル

形容

1

ONLINE、MASTER、および OK/FAIL

RCB コントロールごとに 1 つのバイカラー LED があります。 ONLINE LED は、RCB がオンラインに移行し、正常に機能していることを示します。 MASTER LED は、このボードがプライマリ RCB であることを示し、 OK/FAIL LED は RCB に障害が発生したことを示します。

2

SSD0およびSSD1

LED は、RCB 内の 2 つのソリッド ステート ドライブ(SSD)の状態を示します。

3

4

GPS、UT1、および BITS

これらのポートは、外部クロッキング インターフェイスのステータスを示しています。外部クロックインターフェイス(GPS、UTI、およびBITS)ごとに1つのバイカラーLEDがあります。

5

リセット

このボタンは、RCB を再起動するために使用されます。

6

AUX

このポートは、ラップトップ、モデム、またはその他の補助ユニットを接続するために使用されます。

7

12

CLK0およびCLK1

RJ-45 コネクタ付きのシリアル ケーブルを介して、BITS および GPS 機能用の 2 つの外部クロック インターフェイスに RCB を接続します。

8

11

LNK-0 と LNK-1

2 つの SFP+ ポートは、イーサネット接続を介して RCB を接続し、ハードウェア診断と JCS ポート テストをサポートします。ポートは 2 つの 1 Gbps または 10 Gbps 接続をサポートします。

これらのポートの LED は、各 SFP+ ポート(XGE-0 および XGE-1)に関連付けられ、使用中の接続を示します。

9

USB

このポートは、Junos OS を搭載した USB フラッシュ ドライブをインストールするために使用されます。

10

MGT

このポートは、デバイスメンテナンス専用の管理チャネルです。また、システム管理者がMX2008ルーターをリモートで監視および管理する場合にも使用されます。

13

慰める

このポートは、MX2008ルーターの設定に使用されます。

RCBインターフェイスポート

RCB にある 3 つのポートは、システム管理者が Junos OS CLI コマンドを発行してルーターを管理できる 1 つ以上の外部デバイスに RCB を接続します。さらに、RCB にある 4 つのポートには、ハードウェア診断(JCS ポート テスト)をサポートする 2 つの 10 ギガビット イーサネット SFP+ インターフェイス コネクタと、BITS および GPS 機能用の 2 つの外部クロック インターフェイスが含まれます。

示されたラベルを持つRCBインターフェイスポートは、次のように機能します。

  • AUX—RJ-45コネクタ付きのシリアルケーブルを介して、RCBをラップトップ、モデム、またはその他の補助デバイスに接続します。

  • CONSOLE—RJ-45 コネクタ付きのシリアル ケーブルを介して RCB をシステム コンソールに接続します。

  • MGT—イーサネット接続を介して RCB を管理 LAN(またはイーサネット接続に接続するその他のデバイス)に接続し、アウトオブバンド管理を行います。ポートは自動検知 RJ-45 コネクタを使用して、10 Mbps、100 Mbps、または 1000 Mbps 接続をサポートします。ポートの底面にある 2 つの小さな LED は、使用中の接続を示します。10 Mbps、100 Mbps、または 1000 Mbps 接続では LED が黄色または緑色に点滅し、トラフィックがポートを通過しているときは LED が緑色に点灯します。

    コントロールボードのインターフェイスポートは次のように機能します。

  • USB—Junos OSを手動でインストールできるリムーバブルメディアインターフェイスを提供します。Junos OSは、USBバージョン1.0以降をサポートしています。

  • LNK-0 および LNK-1—2 つの SFP+ ポートは、イーサネット経由で RCB を接続し、外部コントロール ボックスへの 2 つの 1 Gbps または 10 Gbps 接続をサポートします。各SFP+ポートの側面にある2つの小さなLEDは、使用中の接続を示します。リンクがない場合は黄色に点滅し、アクティビティがある場合は緑色に点滅し、1Gbpsまたは10Gbps接続の場合は緑色に点灯します。

  • CLK-0 および CLK-1—RJ-45 コネクタ付きのシリアル ケーブルを介して、RCB を外部クロック デバイスに接続します。

参照

MX2008 RCB LED

ルーティングおよびコントロールボード(RCB)は、ルーティングエンジンおよびコントロールボード機能を提供する統合ボードと単一のFRUです。

RCB の各ルーティングエンジン パーツには、ステータスを示す 3 つの LED があります。ONLINE、MASTER、OK / FAILのラベルが付いたLEDは、RCBのフェースプレートに直接配置されています。表 2 は、RCB のルーティングエンジン インターフェイスの機能を示しています。各ルーティングエンジン(RE0およびRE1)のクラフト インターフェイス上には3つのLEDがあります。これらのLEDには、MASTER、ONLINE、およびOFFLINEのラベルが付いています。

手記：

RCB が外部クロッキング インターフェイスに接続されている場合、GPS LED が点灯します。

ホスト サブシステムの一部であるコントロールボードには、そのステータスを表示する一連の 2 色 LED があります。LINK、GPS、および BITS のラベルが付いた LED は、RCB のフェースプレートに直接配置されています。表 2 は、RCB のコントロールボード インターフェイスの機能を示しています。各コントロールボードのクラフト インターフェイスには、CB-RE0(左端)とCB-RE1(右端)のラベルの 2 つの LED。クラフト インターフェイス上のRCBおよびルーティングエンジンLEDの詳細については、 クラフト インターフェイス上のMX2008コンポーネントLEDを参照してください。

図 4: RCB LED Diagram of REMX2008-X8-64G device with status LEDs, SSD indicators, GPS and link indicators, reset button, AUX and CON ports, CLK1 and CLK0 ports, LNK and ACT indicators, USB port, MGT port, and On/Off switch.
表 2: RCB LED

機能番号

ラベル

色

状態

形容

1

オンライン

緑

ゆっくり点滅

RCB は BIOS を起動しています。

速く点滅

RCBはLinuxを起動しています。

着実にオン

Junos OSとLinuxの両方がRCBに正常にロードされます。

–

オフ

RCB はオフラインです。

主人

青い

着実にオン

RCBがプライマリです。

OK/失敗

黄色

着実にオン

RCB が失敗しました。


オフ

RCB は正常に機能しています。

2

SSD0

緑

点滅

SSD0 はアクティブです。

SSD1

緑

点滅

SSD1はアクティブです。

3

UT1の

緑

着実にオン

ユニバーサル タイミング インターフェイス(UTI)クロッキング インターフェイスがアクティブです。

赤い

着実にオン

UTI クロッキング インターフェイスに障害が発生しました。

–

オフ

UTI クロッキング インターフェイスがオフラインです。

ビット

緑

着実にオン

BITS(Building-Integrated Timing Supply)外部クロッキング インターフェイスはアクティブです。

赤い

着実にオン

BITS 外部クロッキング インターフェイスに障害が発生しました。

–

オフ

BITS 外部クロッキング インターフェイスがオフラインです。

GPS

緑

着実にオン

全地球測位システム(GPS)外部クロッキング インターフェイスがアクティブです。

赤い

着実にオン

GPS 外部クロッキング インターフェイスに障害が発生しました。

–

オフ

GPS 外部クロッキング インターフェイスがオフラインです。

参照

ルーティングエンジンの仕様

表3 は、M Series、MXシリーズ、T Seriesルーターでサポートされているルーティングエンジンの現在の仕様を示しています。 表 4 は、VMHost をサポートするルーティング エンジンのハードウェア仕様を示しています。 表5 は、サポートが終了したルーティングエンジンの仕様を示しています。

手記：

M Series、MXシリーズ、T Series、PTXルーターでサポートされているルーティングエンジンの一覧は、 ルーター別対応ルーティングエンジンを参照してください。
表3:ルーティングエンジンの仕様

ルーティングエンジン

プロセッサー

記憶

PFE への接続

ディスク

メディア

初めてのJunos OSサポート

スイッチコントロールボード

RE-400-768

400MHz Celeron

768MB

ファストイーサネット

40 GB ハード ディスク

1 GB コンパクトフラッシュ カード

9.0

–

日時 - 1000から2048

1.0 GHz Pentium

2048メガバイト

ギガビットイーサネット

40 GB ハード ディスク

1 GB コンパクトフラッシュ カード

8.1

–

日時 - 2000-4096

2.0 GHz Pentium

4096MB

ギガビットイーサネット

40 GB ハード ディスク

1 GB コンパクトフラッシュ カード

8.1

–

RE - S - 1300から2048

1.3 GHz Pentium

2048メガバイト

ギガビットイーサネット

40 GB ハード ディスク

1 GB コンパクトフラッシュ カード

8.2

SCB、SCBE

日時-S-2000-4096

2.0 GHz Pentium

4096MB

ギガビットイーサネット

40 GB ハード ディスク

1 GB コンパクトフラッシュ カード

8.2

SCB、SCBE

RE-C1800

1.8 GHz

8GB

ギガビットイーサネット

SSD

4 GB コンパクトフラッシュ カード

ルーティング マトリクスのT1600ルーター:9.6R2

スタンドアロン T640 または T1600 ルーター:11.2

スタンドアロン ルーターの CB-T。

ルーティング マトリクス内のルーターのCB-LCC。

1.8 Ghz

16GB

ギガビットイーサネット

SSD

4 GB コンパクトフラッシュ カード

スタンドアロン T1600 ルーター上の 32 ビット Junos OS:11.4R2 ルーティング マトリクス内の T1600 ルーター上の 32 ビット Junos OS:11.4R2

スタンドアロン T1600 ルーター上の 64 ビット Junos OS:11.4R2 ルーティング マトリクス内の T1600 ルーター上の 64 ビット Junos OS:11.4R2

スタンドアロン ルーターの CB-T。

ルーティング マトリクス内のルーターのCB-LCC。

RE-C2600

2.6 GHz

16GB

ギガビットイーサネット

SSD

4 GB コンパクトフラッシュ カード

TXマトリクス プラス ルーター:9.6R2

–

RE-A-1800x2

1800 MHz

8 GB または 16 GB

ギガビットイーサネット

32 GB SSD

4 GB コンパクトフラッシュ カード

10.4

–

RE-S-1800x2

1800 MHz

8 GB または 16 GB

ギガビットイーサネット

32 GB SSD

4 GB コンパクトフラッシュ カード

10.4

SCB、SCBE、SCBE2、SCBE3

RE-S-1800x4

1800 MHz

8GBまたは16GB

ギガビットイーサネット

32 GB SSD

4 GB コンパクトフラッシュ カード

10.4

SCB、SCBE、SCBE2、SCBE3

RE-S-MX104

1.8 GHz

4GB

ギガビットイーサネット

–

8 GB NANDフラッシュ

13.2

–

RE-B-1800x1-4G

1.73 GHz

4GB

ギガビットイーサネット

64 GB SSD

4 GB コンパクトフラッシュ カード

12.1R2、11.4R4、および12.2R1

–

RE-MX2000-1800x4

1.8 GHz

16GB

ギガビットイーサネット

32 GB SSD

4 GB 固定内蔵コンパクトフラッシュ カード

12.3R2

SFBの

RE-S-1800X4-32G-S

1.8 Ghz

32GB

ギガビットイーサネット

32 GB SSD

4 GB 固定内蔵コンパクトフラッシュ カード

  • 12.3R4

  • 13.2R1

SCB、SCBE、SCBE2、SCBE3

REMX2K-1800-32G-S

1.8 Ghz

32GB

ギガビットイーサネット

32 GB SSD

4GB固定内蔵コンパクトフラッシュカード

  • 12.3R4

  • 13.2R1

–

RE-S-X6-64G、RE-S-X6-64G-LT

2 GHZ

64GB

ギガビットイーサネット

50 GB SSD x 2

-

  • 15.1F4および16.1(RE-S-X6-64G)

  • 17.2R1(RE-S-X6-64G-LT)

SCBE2、SCBE3

REMX2K - X8 - 64G

2 GHZ

64GB

ギガビットイーサネット

100 GB SSD x 2

-

15.1F5-S1、16.1R2、および16.2R1

–

REMX2K-X8-64G-LT

2 GHZ

64GB

ギガビットイーサネット

100 GB SSD x 2

-

17.2R1

–

REMX2008-X8-64G

2.3 Ghz

64GB

ギガビットイーサネット

50 GB SSD x 2

–

15.1階7号

–

RE-S-1600x8

1.6 Ghz

64GB

ギガビットイーサネット

50 GB SSD x 2

–

17.3R1

–

REMX2008-X8-64G-LT

2.1 Ghz

64GB

ギガビットイーサネット

100 GB SSD x 2

-

17.2R1

-

REMX2008-X8-128G

2.3 Ghz

128GB

ギガビットイーサネット

200 GB SSD x 2

-

18.2R1

-

RE-S-X6-128G

2.0 Ghz

128GB

ギガビットイーサネット

200 GB SSD x 2

-

18.1R1(SCBE2)

18.4R1(SCBE3)

SCBE2、SCBE3

RE-S-X6-128G-K

2.0 Ghz

128GB

ギガビットイーサネット

200 GB SSD x 2

-

22.2R1S2

SCBE2、SCBE3

REMX2K-X8-128G

REMX2K-X8-128G

128GB

ギガビットイーサネット

200 GB SSD x 2

-

18.1R1

-

JNP10003-RE1

1.6 GHz

64GB

ギガビットイーサネット

100 GB SSD x 2

-

17.3R1

-

JNP10003-RE1-LT

1.6 GHz

64GB

ギガビットイーサネット

100 GB SSD x 2

-

18.1R1

-

JNP10K-RE0

2.5 GhZ

32GB

ギガビットイーサネット

50 GB SSD x 2

-

17.2R1

-

JNP10K-RE1

2.3 GhZ

64GB

ギガビットイーサネット

200 GB SSD x 2

-

18.2R1

-

JNP10K-RE1-LT

2.3 GhZ

64GB

ギガビットイーサネット

200 GB SSD x 2

-

18.3R1

-

JNP10K-RE1-128

2.3 GhZ

128GB

ギガビットイーサネット

200 GB SSD x 2

-

18.3R1

-
手記：

RE-S-X6-64G、REMX2K-X8-64G、およびREMX2008-X8-64GルーティングエンジンのAUX、CONSOLE、およびMGMTポートの接続には、シールド付きCAT5e、CAT6、またはCAT7ケーブルを使用します。

表 4 は、VMHost をサポートするルーティング エンジンのハードウェア仕様を示しています。

表4:RE-MX-X6、RE-MX-X8、RE-PTX-X8、RCBPTX、RE-QFX10002-60C、RE-PTX10002-60Cルーティングエンジンのハードウェア仕様

モデル番号

デバイスでのサポート

仕様

RE-S-X6-64G

MX240、MX480、およびMX960

  • 6コアHaswell CPU

  • 64 GB DRAMと2つの50 GB ソリッドステートドライブ(SSD)を備えたウェルズバーグのPCHベースのルーティングエンジン

RE-S-X6-128G

MX240、MX480、およびMX960

  • 6コアHaswell CPU

  • 128GB DRAMと2つの200GBソリッドステートドライブ(SSD)を搭載したウェルズバーグのPCHベースのルーティングエンジン

REMX2K - X8 - 64G

MX2020およびMX2010

  • 8コアHaswell CPU

  • 64GB DRAMと2つの100GB SSDを搭載したウェルズバーグのPCHベースのルーティングエンジン

RE-PTX-X8-64G

PTX5000

  • 8コアHaswell CPU

  • 64GB DRAMと2つの50GB SSDを搭載したウェルズバーグのPCHベースのルーティングエンジン

  • 新しいコントロールボードCB2-PTX

RCB-PTX-X6-32G

PTX3000

  • 64GB DRAMと2つの100GB SSDを搭載したウェルズバーグのPCHベースのルーティングエンジン

  • マルチコアHaswell CPU

RCBは、ルーティングエンジン、コントロールボード、集中型クロック発生器(CCG)の機能を組み合わせています

RE-S-1600x8

MX10003

  • 高性能 1.6 GHz Intel 8 コア x86 CPU

  • 64 GB DDR4 RAM

  • 100 GB SATA SSD

RE-S-1600x8

MX204

  • 高性能 1.6 GHz Intel 8 コア x86 CPU

  • 32 GB DDR4 RAM

  • 100 GB SATA SSD

JNP304-RE-S

MX304

  • 8コア、Intel IcelakeベースのマルチコアプロセッサCPU

  • 128 GB の DRAM

  • 200 GB SATA SSD x 2

RE-QFX10002-60C

QFX10002-60C

  • 高性能 1.6 GHz Intel 8 コア x86 CPU

  • 32 GB DDR4 RAM

  • 50 GB SATA SSD x 2

RE-PTX10002-60C

PTX10002-60C

  • 高性能 1.6 GHz Intel 8 コア x86 CPU

  • 32 GB DDR4 RAM

  • 50 GB SATA SSD x 2

RE-ACX-5448

ACX5448

  • 高性能 1.6 GHz Intel 8 コア x86 CPU

  • 32 GB 2 つの DIMM DRAM

  • 100 GB SATA SSD x 2

RE-X10

MX10008

  • 高性能1.6GHz Intel 10コアx86 CPU

  • 64 GB DDR4 RAM

  • 200 GB SATA SSD x 2
表5:サポート終了ルーティングエンジンの仕様

ルーティングエンジン

プロセッサー

記憶

PFE への接続

ディスク

メディア

初めてのJunos OSサポート

EOLの詳細

RE-333-256

333 MHz Pentium II

256MB

ファストイーサネット

6.4 GBハードディスク

80 MB コンパクトフラッシュ カード

3.4

PSN-2003-01-063

RE-333-768

333 MHz Pentium II

768MB

ファストイーサネット

6.4 GBハードディスク

80 MB コンパクトフラッシュ カード

3.4

PSN-2003-01-063

RE-600-512

600 MHz Pentium III

512MB

ファストイーサネット

30 GB ハード ディスク

256 MB コンパクトフラッシュ カード

5.4

PSN - 2004年7月19日

RE-600-2048

600 MHz Pentium III

2048メガバイト

ファストイーサネット

40 GB ハード ディスク

1 GB コンパクトフラッシュ カード

5.3

PSN - 2008年2月18日

日時:850-1536

850 MHz Pentium III

1536メガバイト

ファストイーサネット

40 GB ハード ディスク

1 GB コンパクトフラッシュ カード

7.2

PSN - 2011年4月226日

RE-M40

200 MHz Pentium

256MB

ファストイーサネット

6.4 GBハードディスク

80 MB コンパクトフラッシュ カード

3.2

FA-HW-0101から001

日時-M40-333-768

333 MHz Pentium II

768MB

ファストイーサネット

10 GB ハード ディスク

80 MB コンパクトフラッシュ カード

4.2

PSN-2003-01-063

日時-M40-600-2048

600 MHz Pentium III

2048メガバイト

ファストイーサネット

30 GB ハード ディスク

128 MB コンパクトフラッシュ カード

5.4

PSN - 2004年11月20日

日時-1600-2048

1.6 GHz Pentium M

2048メガバイト

ギガビットイーサネット

40 GB ハード ディスク

1 GB コンパクトフラッシュ カード

6.2

PSN - 2008年2月19日
手記：

表 3 のメモリは、合計メモリの量を示しています。使用可能なメモリの量を確認するには、show chassis routing-engine CLI コマンドを発行します。

2 つのルーティング エンジンを受け入れるルーターでは、同じタイプの 2 つのルーティング エンジンへのアップグレードまたはダウングレード中の短時間(1 分程度)を除き、ルーティングエンジンタイプを混在させることはできません。

参照

ルーター別対応ルーティング エンジン

以下の表は、各ルーターがサポートするルーティング エンジン、指定されたルーターのルーティングエンジンで最初にサポートされているリリース、管理イーサネット インターフェイス、および各ルーティングエンジンの内部イーサネット インターフェイスを示しています。

M7iルーティングエンジン

表 6 は、M7i ルータがサポートするルーティングエンジンの一覧です。M7i ルーターは、32 ビットの Junos OS のみをサポートします。

表6: M7iルーティングエンジン

モデル番号

CLI出力での名前

初めてサポートされる32ビットJunos OS リリース

管理イーサネット インターフェイス

内部イーサネット インターフェイス

RE-400-768 (EOL詳細: TSB16445)

RE-5.0

9.0

fxp0

FXP1の

RE-850-1536 (EOL詳細: TSB15553)

RE-850

7.2

fxp0

FXP1の

RE-B-1800X1-4G

RE-B-1800x1

11.4R4

12.1R2

fxp0

em0の

M10i ルーティング エンジン

表7 は、M10iルーターがサポートするルーティングエンジンの一覧です。M10i ルーターは、32 ビットの Junos OS のみをサポートします。

表7: M10iルーティングエンジン

モデル番号

CLI出力での名前

初めてサポートされる32ビットJunos OS リリース

管理イーサネット インターフェイス

内部イーサネット インターフェイス

RE-400-768 (EOL詳細: TSB16445)

RE-5.0

9.0

fxp0

FXP1の

FXP2の

RE-850-1536 (EOL詳細: TSB15553)

RE-850

7.2

fxp0

FXP1の

FXP2の

RE-B-1800X1-4G

RE-B-1800x1

11.4R4

12.1R2

fxp0

em0の

M40eルーティングエンジン

表8 は、M40eルーターでサポートされているルーティングエンジンの一覧です。

表8:M40eルーティングエンジン

モデル番号

CLI出力での名前

最初にサポートされた Junos OS リリース

管理イーサネット インターフェイス

内部イーサネット インターフェイス

RE-600-2048 (EOL詳細: TSB14373)

RE-3.0 又は RE-3.0 (RE-600)

5.3

fxp0

FXP1の

FXP2の

日時 - 1000から2048

RE-A-1000

8.1

fxp0

FXP1の

FXP2の

M120ルーティングエンジン

表 9 は、M120 ルーターでサポートされているルーティング エンジンの一覧です。

表9:M120ルーティングエンジン

モデル番号

CLI出力での名前

初めてサポートされる32ビットJunos OS リリース

最初にサポートされる64ビットJunos OS リリース

管理イーサネット インターフェイス

内部イーサネット インターフェイス

日時 - 1000から2048

RE-A-1000

8.0R2

–

fxp0

FXP1の

FXP2の

日時 - 2000-4096

RE-A-2000

8.0R2

–

fxp0

em0の

bcm0

RE-A-1800X2-8G

RE-A-1800x2

  • 11.4R5

  • 12.1R3

10.4

fxp0

FXP1の

FXP2の

RE-A-1800X2-16G

RE-A-1800x2

  • 11.4R5

  • 12.1R3

10.4

fxp0

FXP1の

FXP2の

RE-A-1800X4-16G

RE-A-1800x4

  • 11.4R5

  • 12.1R3

10.4

fxp0

em0の

em1の

M320ルーティングエンジン

表 10 は、M320 ルーターでサポートされているルーティング エンジンの一覧です。

表 10:M320 ルーティング エンジン

モデル番号

CLI出力での名前

初めてサポートされる32ビットJunos OS リリース

最初にサポートされる64ビットJunos OS リリース

管理イーサネット インターフェイス

内部イーサネット インターフェイス

RE-1600-2048 (EOL詳細: TSB14374)

RE-4.0

6.2

–

fxp0

FXP1の

FXP2の

日時 - 2000-4096

RE-A-2000

8.1

–

fxp0

em0の

bcm0

RE-A-1800X2-8G

RE-A-1800x2

  • 11.4R5

  • 12.1R3

10.4

fxp0

em0の

bcm0

RE-A-1800X2-16G

RE-A-1800x2

  • 11.4R5

  • 12.1R3

10.4

fxp0

em0の

bcm0

RE-A-1800X4-8G

RE-A-1800X4

  • 11.4R5

  • 12.1R3

  • 12.2

10.4

fxp0

em0の

em1の

MX5、MX10、MX40、MX80ルーティングエンジン

表 11 は、MX5、MX10、MX40、MX80 ルーターでサポートされているルーティング エンジンを示しています。

表 11: MX5、MX10、MX40、MX80 ルーティングエンジン

モデル番号

CLI出力での名前

初めてサポートされる32ビットJunos OS リリース

最初にサポートされる64ビットJunos OS リリース

管理イーサネット インターフェイス

内部イーサネット インターフェイス

ルーティングエンジンを搭載

Routing Engine RE-MX80

12.3

-

fxp0

em0の

em1の

手記：

em1は、MS-MICが挿入されると、MS-MICとの通信に使用されます。

MX104ルーティングエンジン

表 12 は、MX104 ルーターでサポートされているルーティング エンジンを示しています。

表12: MX104ルーティングエンジン

モデル番号

CLI出力での名前

初めてサポートされる32ビットJunos OS リリース

最初にサポートされる64ビットJunos OS リリース

管理イーサネット インターフェイス

内部イーサネット インターフェイス

RE-S-MX104

Routing Engine

13.2

–

fxp0

em0の

em1の

MX204ルーティングエンジン

表 13 は、MX204 ルーターでサポートされているルーティング エンジンを示しています。

表13: MX204ルーティングエンジン

モデル番号

CLI出力での名前

初めてサポートされる32ビットJunos OS リリース

最初にサポートされる64ビットJunos OS リリース

管理イーサネット インターフェイス

内部イーサネット インターフェイス

ルーティングエンジンを搭載

RE-S-1600x8

-

17.4

fxp0

em2の

em3の

em4の

MX304ルーティングエンジン

表 14 は、MX304 ルーターでサポートされているルーティング エンジンを示しています。

表14: MX304ルーティングエンジン

モデル番号

CLI出力での名前

初めてサポートされる32ビットJunos OS リリース

最初にサポートされる64ビットJunos OS リリース

管理イーサネット インターフェイス

内部イーサネット インターフェイス

JNP304-RE-S

RE 2700 8C 128G

-

22.2R

fxp0

fxp0

MX240ルーティングエンジン

表 15 は、MX240 ルーターでサポートされているルーティング エンジンを示しています。

表 15: MX240 でサポートされるルーティング エンジン

モデル番号

CLI出力での名前

初めてサポートされる32ビットJunos OS リリース

最初にサポートされる64ビットJunos OS リリース

管理イーサネット インターフェイス

内部イーサネット インターフェイス

RE-S-1300-2048 (EOLの詳細: TSB16556

RE-S-1300

9.0

–

fxp0

FXP1の

FXP2の

RE-S-2000-4096 (EOLの詳細: TSB16735

RE-S-2000

9.0

–

fxp0

FXP1の

FXP2の

RE-S-1800X2-8G(EOL詳細: TSB16556

RE-S-1800x2

  • 11.4R5

  • 12.1R3

10.4

fxp0

em0の

em1の

RE-S-1800x2-16G(EOL詳細: TSB16556

RE-S-1800x2

  • 11.4R5

  • 12.1R3

10.4

fxp0

em0の

em1の

RE-S-1800X4-8G

RE-S-1800X4

  • 11.4R5

  • 12.1R3

10.4

fxp0

em0の

em1の

RE-S-1800X4-16G

RE-S-1800x4

  • 11.4R5

  • 12.1R3

10.4

fxp0

em0の

em1の

RE-S-1800X4-32G-S

RE-S-1800X4

  • 12.3R4

  • 13.2R1

  • 12.3R4

  • 13.2R1

fxp0

em0、

em1の

RE-S-X6-64G

RE-S-2X00x6

–

15.1階

16.1R1

fxp0

ixlv0、igb0

RE-S-X6-64G-LT

RE-S-2X00x6-LT

–

17.2R1

fxp0

ixlv0、igb0

em0の

RE-S-X6-128G

RE-S-2X00x6-128

–

18.1R1

fxp0

ixlv0、igb0

em0の
RE-S-X6-128G-K RE-S-X6-128G-K - 22.2R1S2 fxp0 ixlv0、igb0、em0
RE-S-X6-128G-LT RE-S-X6-128G-LT - 24.2R1 fxp0 ixlv0、igb0、em0

MX480ルーティングエンジン

表 16 は、MX480 ルーターでサポートされているルーティング エンジンを示しています。

表 16: MX480 でサポートされるルーティング エンジン

モデル番号

CLI出力での名前

初めてサポートされる32ビットJunos OS リリース

最初にサポートされる64ビットJunos OS リリース

管理イーサネット インターフェイス

内部イーサネット インターフェイス

RE-S-1300-2048 (EOLの詳細: TSB16556

RE-S-1300

8.4

–

fxp0

FXP1の

FXP2の

RE-S-2000-4096 (EOLの詳細: TSB16735

RE-S-2000

8.4

–

fxp0

FXP1の

FXP2の

RE-S-1800X2-8G(EOL詳細: TSB16556

RE-S-1800x2

  • 11.4R5

  • 12.1R3

10.4

fxp0

em0の

em1の

RE-S-1800X2-16G(EOL詳細: TSB16556

RE-S-1800x2

  • 11.4R5

  • 12.1R3

10.4

fxp0

em0の

em1の

RE-S-1800X4-8G

RE-S-1800X4

  • 11.4R5

  • 12.1R3

10.4

fxp0

em0の

em1の

RE-S-1800X4-16G

RE-S-1800x4

  • 11.4R5

  • 12.1R3

10.4

fxp0

em0の

em1の

RE-S-1800X4-32G-S

RE-S-1800X4

  • 12.3R4

  • 13.2R1

  • 12.3R4

  • 13.2R1

fxp0

em0の

em1の

RE-S-X6-64G

RE-S-2X00x6

–

15.1階

16.1R1

fxp0

ixlv0、igb0

RE-S-X6-64G-LT

RE-S-2X00x6--LT

–

17.2R1

fxp0

ixlv0、igb0

em0の

RE-S-X6-128G

RE-S-2X00x6-128

–

18.1R1

fxp0

ixlv0、igb0

em0の
RE-S-X6-128G-K RE-S-X6-128G-K - 22.2R1S2 fxp0 ixlv0、igb0、em0
RE-S-X6-128G-LT RE-S-X6-128G-LT - 24.2R1 fxp0 ixlv0、igb0、em0

MX960ルーティングエンジン

表 17 は、MX960 ルーターでサポートされているルーティング エンジンを示しています。

表 17: MX960 でサポートされるルーティング エンジン

モデル番号

CLI出力での名前

初めてサポートされる32ビットJunos OS リリース

最初にサポートされる64ビットJunos OS リリース

管理イーサネット インターフェイス

内部イーサネット インターフェイス

RE-S-1300-2048 (EOLの詳細: TSB16556

RE-S-1300

8.2

–

fxp0

FXP1の

FXP2の

RE-S-2000-4096 (EOLの詳細: TSB16735

RE-S-2000

8.2

–

fxp0

FXP1の

FXP2の

RE-S-1800X2-8G(EOL詳細: TSB16556

RE-S-1800x2

  • 11.4R5

  • 12.1R3

10.4

fxp0

em0の

em1の

RE-S-1800X2-16G(EOL詳細: TSB16556

RE-S-1800x2

  • 11.4R5

  • 12.1R3

10.4

fxp0

em0の

em1の

RE-S-1800X4-8G

RE-S-1800x4

  • 11.4R5

  • 12.1R3

10.4

fxp0

em0の

em1の

RE-S-1800X4-16G

RE-S-1800x4

  • 11.4R5

  • 12.1R3

10.4

fxp0

em0の

em1の

RE-S-1800X4-32G-S

RE-S-1800x4

  • 12.3R4

  • 13.2R1

  • 12.3R4

  • 13.2R1

fxp0

em0の

em1の

RE-S-X6-64G

RE-S-2X00x6

–

15.1階

16.1R1

fxp0

ixlv0、igb0

RE-S-X6-64G(MX960-VC用)

RE-S-2X00x6

–

17.2R1

fxp0

ixlv0、igb0

RE-S-X6-64G-LT

RE-S-2X00x6-LT

–

17.2R1

fxp0

ixlv0、igb0

em0の

RE-S-X6-128G

RE-S-2X00x6-128

–

18.1R1

fxp0

ixlv0、igb0

em0の
RE-S-X6-128G-K RE-S-X6-128G-K - 22.2R1S2 fxp0 ixlv0、igb0、em0
RE-S-X6-128G-LT RE-S-X6-128G-LT - 24.2R1 fxp0 ixlv0、igb0、em0

MX2008ルーティングエンジン

表 18 は、MX2008 ルーターでサポートされているルーティング エンジンを示しています。

表 18:MX2008 でサポートされるルーティング エンジン

モデル番号

CLI出力での名前

最初にサポートされる64ビットJunos OS リリース

管理イーサネット インターフェイス

内部イーサネット インターフェイス

REMX2008-X8-64G

RE-MX2008-X8-64G

15.1階7号

fxp0

ixlv0

ixlv1

REMX2008-X8-64G-LT

REMX2008-X8-64G-LT

17.2R1

fxp0

ixlv0

ixlv1

REMX2008-X8-128G

RE - MX2008 - X8 - 128Gの

18.2R1

fxp0

ixlv0

ixlv1

MX2010ルーティングエンジン

表 19 は、MX2010 ルーターでサポートされているルーティング エンジンを示しています。

表 19:MX2010 でサポートされるルーティング エンジン

モデル番号

CLI出力での名前

最初にサポートされる64ビットJunos OS リリース

管理イーサネット インターフェイス

内部イーサネット インターフェイス

RE-MX2000-1800X4

RE-S-1800x4

12.3R2

fxp0

em0の

em1の

REMX2K-1800-32G-S

RE-S-1800x4

  • 12.3R4

  • 13.2R1

fxp0

em0の

em1の

REMX2K - X8 - 64G

RE-S-2X00x8

  • 15.1F5 - S1

  • 16.1R2

  • 16.2R1

fxp0

ixlv0

ixlv1

em0の

REMX2K-X8-64G-LT

RE-S-2X00x8

17.2R1

fxp0

ixlv0

ixlv1

em0の

REMX2K-X8-128G

RE-MX200X8-128G

18.1R1

fxp0

ixlv0

ixlv1

MX2020でサポートされているルーティングエンジン

表 20 は、MX2020 ルーターでサポートされているルーティング エンジンを示しています。

表 20:MX2020 でサポートされるルーティング エンジン

モデル番号

CLI出力での名前

最初にサポートされる64ビットJunos OS リリース

管理イーサネット インターフェイス

内部イーサネット インターフェイス

RE-MX2000-1800X4

RE-S-1800x4

12.3R2

fxp0

em0の

em1の

REMX2K-1800-32G-S

RE-S-1800x4

  • 12.3R4

  • 13.2R1

fxp0

em0の

em1の

REMX2K - X8 - 64G

RE-S-2X00x8

  • 15.1F5 - S1

  • 16.1R2

  • 16.2R1

fxp0

ixlv0

ixlv1

em0の

REMX2K-X8-64G-LT

RE-S-2X00x8

17.2R1

fxp0

ixlv0

ixlv1

em0の

REMX2K-X8-128G

RE-MX200X8-128G

18.1R1

fxp0

ixlv0

ixlv1

em0の

ルーティングエンジンMX10003

表 21 は、MX10003 ルーターでサポートされているルーティング エンジンの一覧です。

表 21: MX10003 サポートされるルーティング エンジン

モデル番号

CLI出力での名前

最初にサポートされる64ビットJunos OS リリース

管理イーサネット インターフェイス

内部イーサネット インターフェイス

JNP10003-RE1

RE-S-1600x8

17.3R1

fxp0

em3の

em4の

JNP10003-RE1-LT

RE-S-1600x8

18.1R1

fxp0

em3の

em4の

MX10008ルーティングエンジン

表 22 は、MX10008 ルーターでサポートされているルーティング エンジンの一覧です。

表 22: MX10008 ルーティング エンジン

モデル番号

CLI出力での名前

最初にサポートされた Junos OS リリース

管理イーサネット インターフェイス

内部イーサネット インターフェイス

JNP10K-RE1

RE X10

18.2R1

em0の

BME0(ビーム0)

BME1の

ルーティングエンジンPTX1000

表 23 に、PTX1000でサポートされるルーティングエンジンを示します。

手記：

PTX1000 は 64 ビットJunos OSのみサポートしています。
表 23: PTX1000 ルーティング エンジン

モデル番号

CLI出力での名前

最初にサポートされた Junos OS リリース

管理イーサネット インターフェイス

内部イーサネット インターフェイス

ルーティングエンジンを搭載

RE-PTX1000

  • 16.1X65-D30

  • 17.2R1

em0の

em2の

BME0(ビーム0)

em1の

ルーティングエンジンPTX3000

表 24 は、PTX3000でサポートされているルーティング エンジンの一覧です。

手記：

PTX3000 は 64 ビットJunos OSのみをサポートします。
表 24: PTX3000 ルーティング エンジン

モデル番号

CLI出力での名前

最初にサポートされた Junos OS リリース

管理イーサネット インターフェイス

内部イーサネット インターフェイス

RE-DUO-C2600-16G

RE-DUO-2600

13.2R2

em0の

ixgbe0

ixgbe1

RCB-PTX-X6-32G

RE-PTX-2X00x6

16.1R4

17.1R1

このルーティングエンジンは、Junos OS リリース 16.2 をサポートしていません。

em0の

ixlv0

ixlv1

ルーティングエンジンPTX5000

表 25 は、PTX5000 でサポートされているルーティング エンジンの一覧です。

手記：

  • PTX5000 は 64 ビットJunos OSのみをサポートします。

  • PTX5000 ルーターは 2 つのミッドプレーンをサポートします。CLI 出力で Midplane-8S として識別されるミッドプレーンは、12.1X48、12.3、および 13.2 の Junos OS リリースでサポートされています。として識別される拡張ミッドプレーンは Midplane-8SeP リリース14.1以降Junos OSサポートされています。

    Junos OS 13.2以前を搭載したRE-DUO-2600ルーティングエンジンは、PTX5000BASE2ミッドプレーンではサポートされません。
表 25: PTX5000 ルーティング エンジン

モデル番号

CLI出力での名前

最初にサポートされた Junos OS リリース

管理イーサネット インターフェイス

内部イーサネット インターフェイス

RE-DUO-C2600-16G

RE-DUO-2600

12.1×48

12.3

13.2

手記：

PTX5000は、Junos OSリリース12.1、12.2、または13.1をサポートしていません。

em0の

ixgbe0

ixgbe1

RE-PTX-X8-64G

RE-PTX-2X00x8

15.1階

16.1R1

em0の

ixlv0

ixlv1

em1の

RE-PTX-X8-128G

RE-PTX-2X00x8-128G

18.1R1

em0の

ixlv0

ixlv1

em1の

PTX10008およびPTX10016ルーティングエンジン

表 26 は、PTX10008 および PTX10016 ルーターでサポートされているルーティング エンジンの一覧です。

表 26: PTX10008 および PTX10016 ルーティング エンジン

モデル番号

CLI出力での名前

最初にサポートされた Junos OS リリース

管理イーサネット インターフェイス

内部イーサネット インターフェイス

JNP10K-RE0

RE-PTX-2X00x4

17.2R1

em0、em1

BME0(ビーム0)

BME1の

JNP10K-RE1(PTX10008)

RE X10

18.2R1

em0の

em1の

BME0(ビーム0)

BME1の

PTX10001ルーティングエンジン

表 27 に、PTX10001 ルーター(JNP10001-20C)でサポートされるルーティングエンジンを示します。

表 27: PTX10001 ルーティングエンジン

モデル番号

CLI出力での名前

最初にサポートされた Junos OS リリース

管理イーサネット インターフェイス

内部イーサネット インターフェイス

ルーティングエンジンを搭載

RE-PTX10001-20C

18.4R1

em0、em2

em1の

BME0(ビーム0)

PTX10002-60ルーティングエンジン

表 28 に、PTX10002-60 ルーターでサポートされるルーティングエンジンを示します。

表 28:PTX10002-60 ルーティングエンジン

モデル番号

CLI出力での名前

最初にサポートされた Junos OS リリース

管理イーサネット インターフェイス

内部イーサネット インターフェイス

ルーティングエンジンを搭載

RE-PTX10002-60C

18.2R1

em0、em2

em1の

BME0(ビーム0)

T320ルーティングエンジン

表 29 は、T320 ルーターでサポートされているルーティング エンジンの一覧です。

表29:T320ルーティングエンジン

モデル番号

CLI出力での名前

初めてサポートされる32ビットJunos OS リリース

管理イーサネット インターフェイス

内部イーサネット インターフェイス

RE-600-2048 (EOL詳細: TSB14373)

RE-3.0 又は RE-3.0 (RE-600)

5.3

fxp0

FXP1の

FXP2の

RE-1600-2048 (EOLの詳細: TSB14374

RE-4.0

6.2

fxp0

FXP1の

FXP2の

日時 - 2000-4096

RE-A-2000

8.1

fxp0

FXP1の

FXP2の

T320ルーターは、CB-Tコントロールボードをサポートします。

T640ルーティングエンジン

表 30 は、T640 ルーターでサポートされているルーティング エンジンの一覧です。

表 30:T640 ルーティング エンジン

モデル番号

CLI出力での名前

初めてサポートされる32ビットJunos OS リリース

最初にサポートされる64ビットJunos OS リリース

管理イーサネット インターフェイス

内部イーサネット インターフェイス

RE-600-2048 (EOL詳細: TSB14373)

RE-3.0 又は RE-3.0 (RE-600)

5.3

–

fxp0

FXP1の

FXP2の

RE-1600-2048 (EOLの詳細: TSB14374

RE-4.0

6.2

–

fxp0

FXP1の

FXP2の

日時 - 2000-4096

RE-A-2000

8.1

–

fxp0

em0の

bcm0

RE-DUO-C1800-8G

RE-DUO-1800

スタンドアロン T640 ルーター上の 32 ビット Junos OS:11.2

ルーティング マトリクス内のT640ルーター上の32ビットJunos OS:11.4R9

スタンドアロン T640 ルーター上の 64 ビット Junos OS:11.3

ルーティング マトリクス内のT640ルーター上の64ビットJunos OS:11.4R9

em0の

bcm0

em1の

RE-DUO-C1800-16G

RE-DUO-1800

スタンドアロン T640 ルーター上の 32 ビット Junos OS:11.4R2

ルーティング マトリクス内のT640ルーター上の32ビットJunos OS:11.4R9

スタンドアロン T640 ルーター上の 64 ビット Junos OS:11.4R2

ルーティング マトリクス内のT640ルーター上の64ビットJunos OS:11.4R9

em0の

bcm0

em1の

T640スタンドアロンルーターは、T640ルーティングマトリクスでCB-TコントロールボードとCB-LCCをサポートします。

T1600ルーティングエンジン

表 31 は、T1600 ルーターでサポートされているルーティング エンジンの一覧です。

手記：

(ルーティングマトリクスに接続するには、2台のRE-DUO-C1800-8Gまたは2台のRE-DUO-C1800-16Gが必要です)
表31:T1600ルーティングエンジン

モデル番号

CLI出力での名前

初めてサポートされる32ビットJunos OS リリース

最初にサポートされる64ビットJunos OS リリース

管理イーサネット インターフェイス

内部イーサネット インターフェイス

RE-600-2048 (EOL詳細: TSB14373)

RE-3.0 又は RE-3.0 (RE-600)

8.5

–

fxp0

FXP1の

FXP2の

RE-1600-2048 (EOLの詳細: TSB14374

RE-4.0 (RE-1600)

8.5

–

fxp0

FXP1の

FXP2の

日時 - 2000-4096

RE-A-2000

8.5

–

fxp0

em0の

bcm0

RE-DUO-C1800-8G

RE-TXP-LCC 又は RE-DUO-1800

ルーティング マトリクス内のT1600ルーター上の32ビットJunos OS:9.6

手記：

Junos OSリリース9.6〜10.4は、ルーティングマトリクス内のLCC(ラインカードシャーシ)へのアップグレード時のみRE-DUO-C1800-8Gをサポートします。

スタンドアロン T1600 ルーター上の 32 ビット Junos OS:11.1

ルーティング マトリクス内のT1600ルーター上の64ビットJunos OS:9.6

スタンドアロン T1600 ルーター上の 64 ビット Junos OS:11.1

em0の

bcm0

em1の

RE-DUO-C1800-16G

RE-DUO-1800

スタンドアロン T1600 ルーター上の 32 ビット Junos OS:11.4R2

ルーティング マトリクス内のT1600ルーター上の32ビットJunos OS:11.4R2

スタンドアロン T1600 ルーター上の 64 ビット Junos OS:11.4R2

ルーティング マトリクス内のT1600ルーター上の64ビットJunos OS: 11.4R2

em0の

bcm0

em1の

T4000ルーティングエンジン

表 32 は、T4000 ルーターでサポートされているルーティング エンジンの一覧です。

手記：

T4000ルーターは、64ビットJunos OSのみをサポートします。
表 32:T4000 ルーティング エンジン

モデル番号

CLI出力での名前

最初にサポートされる64ビットJunos OS リリース

管理イーサネット インターフェイス

内部イーサネット インターフェイス

RE-DUO-C1800-8G

RE-DUO-1800

スタンドアロン T4000 ルーター:12.1

ルーティング マトリクス内のT4000ルーター:13.1

em0の

bcm0

em1の

RE-DUO-C1800-16G

RE-DUO-1800

スタンドアロン T4000 ルーター:12.1R2

ルーティング マトリクス内のT4000ルーター:13.1

em0の

bcm0

em1の

T4000ルーターは、CB-LCCコントロールボードをサポートします。

TXマトリクス ルーティング エンジン

表 33 は、TX マトリクス ルーターでサポートされているルーティング エンジンの一覧です。

表 33: TX マトリクス ルーティング エンジン

モデル番号

CLI出力での名前

初めてサポートされる32ビットJunos OS リリース

最初にサポートされる64ビットJunos OS リリース

管理イーサネット インターフェイス

内部イーサネット インターフェイス

RE-600-2048 (EOL詳細: TSB14373)

RE-3.0 又は RE-3.0 (RE-600)

7.0

–

fxp0

FXP1の

FXP2の

RE-1600-2048 (EOLの詳細: TSB14374

RE-4.0 (RE-1600)

7.0

–

fxp0

FXP1の

FXP2の

日時 - 2000-4096

RE-A-2000

8.5

–

fxp0

em0の

bcm0

RE-DUO-C1800-8G

RE-DUO-1800

11.4R9

11.4R9

em0の

bcm0

em1の

RE-DUO-C1800-16G

RE-DUO-1800

11.4R9

11.4R9

em0の

bcm0

em1の

TXPルーターは、CB-TXとCB-LCCの2つのコントロールボードをサポートします。CB-LCCは、RE-DUO-C1800-8GとRE-DUO-C1800-16Gの両方のルーティングエンジンに必要です。

TXマトリクスプラスルーティングエンジン

表 34 は、TX マトリクス プラス ルーターでサポートされているルーティング エンジンの一覧です。

表 34:TX マトリクス プラス ルーティング エンジン

モデル番号

CLI出力での名前

初めてサポートされる32ビットJunos OS リリース

最初にサポートされる64ビットJunos OS リリース

管理イーサネット インターフェイス

内部イーサネット インターフェイス

RE-DUO-C2600-16G

RE-TXP-SFC 又は RE-DUO-2600

32ビットJunos OS:9.6

64ビットJunos OS:11.4

em0の

ixgbe0

ixgbe1

TXマトリクス プラス ルーターは、CB-TXPコントロール ボードをサポートします。

TX Matrix Plus(3D SIB搭載)ルーティングエンジン

表 35 は、3D SIB を搭載した TX マトリクス プラス ルーターでサポートされているルーティング エンジンを示しています。

表 35: 3D SIB を備えた TX Matrix Plus のルーティング エンジン

モデル番号

CLI出力での名前

初めてサポートされる32ビットJunos OS リリース

最初にサポートされる64ビットJunos OS リリース

管理イーサネット インターフェイス

内部イーサネット インターフェイス

RE-DUO-C2600-16G

RE-TXP-SFC 又は RE-DUO-2600

-

64ビットJunos OS:11.4

em0の

ixgbe0

ixgbe1

参照
