MX10004 一般的なサイトガイドライン

ルーターを効率的に運用するには、適切な設置場所の計画とメンテナンスが必要です。また、ルーター、ラックまたはキャビネット(使用する場合)、およびワイヤリングクローゼットの適切なレイアウトも必要です。

ルーターの許容可能な動作環境を計画および作成し、環境に起因する機器の障害を防ぐには:

シャーシの周囲には、ほこりや金属片などの導電性物質が付着しないようにしてください。
規定の気流ガイドラインに従って、冷却システムが適切に機能し、他の機器からの排気がルーターの吸気口に吹き込まないようにします。
機器の損傷を防ぐために、所定の静電放電(ESD)防止手順に従ってください。静電気放電により、時間の経過とともにコンポーネントが完全または断続的に故障する可能性があります。
許可された担当者のみがルーターにアクセスできるように、安全な場所にルーターを設置します。

MX10004用地準備チェックリスト

表 1 のチェックリストは、MX10004 ルーター用のサイトを準備するために実行する必要があるタスクをまとめたものです。

表 1:MX10004 サイトの準備チェックリスト
✓	アイテムまたはタスク	詳しくの参照先
	環境
□	温度や湿度などの環境要因がルーターの許容範囲内であることを確認します。	MX10004環境要件と仕様をご覧ください。
	力
□	外部電源とルーターの設置場所の間の距離を測定します。
□	消費電力と要件を計算します。	「 MX10004 電源計画」を参照してください。
	棚
□	ラックがルーター設置の最小要件を満たしていることを確認します。	MX10004ラックの要件を参照してください。
□	最適なエアフローを確保するために必要なスペースの隙間など、ラックの位置を計画します。	エアフローとハードウェアのメンテナンスに関するMX10004すきま要件を参照してください。
□	ラックを床と建物の構造物に固定します。
	ケーブル
□	ケーブルとコネクターの入手: 計画した構成に基づいて、必要なケーブルの本数を決定します。各ケーブルの最大許容距離を確認します。接続するハードウェアコンポーネント間の距離に基づいてケーブル長を選択します。	MX10004ラインカードでサポートされているトランシーバのリストは、 https://apps.juniper.net/hct/product/#prd=MX10004 にあります。
□	ケーブルの配線と管理を計画します。

MX10004環境要件と仕様

MX10004 ルーターは 4 ポストラックに取り付ける必要があります。ルーターは、乾燥した清潔で、換気がよく、温度管理された環境に収納する必要があります。

以下の環境ガイドラインに従ってください。

ほこりが吸気口やフィルターを詰まらせ、ルーターの冷却システムの効率を低下させる可能性があるため、設置場所にできるだけほこりがないことを確認してください。
ルータを正常に動作させるため、周囲の気流を維持します。気流が妨げられたり制限されたりした場合、または吸気の温度が高すぎる場合、ルーターが過熱する可能性があります。ルーターが過熱した場合、ルーター温度モニターは、ハードウェアコンポーネントを保護するためにルーターをシャットダウンする場合があります。

高度と動作温度の許容環境は、以下によって異なります。

ESD前面扉のタイプ:標準のJNP10004-FRNT-PNL(エアフィルターなし)、またはスペアとして入手可能なエアフィルター付きJNP10004-FPNL1。
使用されている光インターフェイスのタイプのワット数(14Wまたは21W光インターフェイス)。
ラインカードスロット。スロット 0 は、エアーフローと冷却が若干異なります。

表2:MX10004環境耐性
形容	寛容
高度	1,829 m(6,000 フィート)まで性能低下なし。
相対湿度	通常動作は、5%〜90%の相対湿度範囲で保証され、結露しないこと。相対湿度5%〜93%の範囲で短時間動作を保証し、結露しないこと。手記： NEBS GR-63-CORE、Issue 3 で定義されているように、短期間とは、1 年間で連続 96 時間(4 日間)を超え、360 時間(15 日間)を超えない期間を指します。
温度	32°Fから104°F(0°Cから40°C)の温度範囲で保証された通常の動作。輸送用コンテナ内の非動作時保管温度:-40°Cから70°C(-40°F〜158°F)。高度 6000 フィートで 32° F から 131° F (0° C から 55° F) の温度範囲で短期間の動作が保証されます。手記： NEBS GR-63-CORE、Issue 3 で定義されているように、短期間とは、1 年間で連続 96 時間(4 日間)を超え、360 時間(15 日間)を超えない期間を指します。手記：短期間の動作は、MX10004シャーシのMX10K-LC480ラインカードにのみ適用されます。
地震帯	NEBS GR-63-CORE、Issue 3 に従ったゾーン 4 地震要件に準拠するように設計されています。

手記：

MX10004ルーターは、専用の機器室や機器クローゼットなど、アクセスが制限されたエリアにのみ設置してください。National Electrical Code、ANSI/NFPA 70の第110-16、110-17、および110-18条に従ってルーターを設置します。

MX10004場所の電気配線に関するガイドライン

MX10004環境要件および仕様」では、取り付け場所での電気配線を計画する際に考慮すべき要素について説明します。

注意：

特に、適切な接地とシールド環境を設け、電気サージ抑制デバイスを使用することが特に重要です。

表3:取り付け場所の電気配線に関するガイドライン
取り付け場所の配線係数	ガイドライン
信号の制限事項	シグナリングが最適に機能するようにするには、以下を行います。ワイヤーを正しく取り付けます。不適切に取り付けられたワイヤーは、無線干渉を放出する可能性があります。推奨される距離を守り、建物間に配線を通さないでください。ワイヤーが推奨距離を超えている場合、またはワイヤーが建物の間を通っている場合、落雷による損傷の可能性が高まります。すべての導体をシールドします。雷によって引き起こされる電磁パルス(EMP)は、シールドされていない導体を損傷し、電子機器を破壊する可能性があります。
無線周波妨害(RFI)	取付場所の配線から排出されるRFIを削減または排除するには: 接地線が適切に配置されたツイストペアケーブルを使用します。推奨距離を超える必要がある場合は、データ信号ごとに接地線を1本備えた高品質なツイストペアケーブルを使用します。
電磁両立性(EMC)	接地と環境のシールドを適切に行い、電気サージ抑制デバイスを使用してください。強力なEMI(電磁妨害)の発生源は、次の損傷を引き起こす可能性があります。デバイス内の信号ドライバーとレシーバーの破壊回線経由で機器に対して発生した電力サージの結果としての電気的障害先端：取り付け場所がEMCの問題の影響を受けやすい場合、特に雷や無線送信機の影響を受けやすい場合は、専門家に助言を求めることをお勧めします。

警告：

機器またはサブアセンブリのビル内ポートまたはポートは、ビル内または露出していない配線またはケーブルへの接続にのみ適しています。機器またはサブアセンブリのイントラビルディングポートは、OSP またはその配線に接続するインターフェイスに金属的に接続してはなりません。これらのインターフェイスは、建物内インターフェイスとしてのみ使用するように設計されています(GR-1089-COREで説明されているタイプ2またはタイプ4ポート)。インターフェイスは、露出したOSPケーブルから分離する必要があります。一次保護装置を追加しても、これらのインターフェースをOSP配線に金属的に接続するには不十分です。

MX10004ラックの要件

MX10004 ルーターシャーシは、4 ポストラックに設置するように設計されています。

ラックの要件は、次のもので構成されています。

ラックタイプ。
ラックマウントキットの穴の間隔。
ラックのサイズと強度。
建物構造へのラック接続。

表 4 は、MX10004ラックの要件と仕様を示しています。

表 4:MX10004 のラック要件
ラック要件	ガイドライン
ラックタイプ:4ポスト	1 U(1.75 インチまたは 4.45 cm)刻みで間隔をあけてブラケット穴または穴パターンを設け、重量と耐震性の要件を支えるサイズと強度の要件を満たす 4 ポストラックを使用します。TelectDR1250-84436ラックまたは同等のラックを使用することをお勧めします。 U は、米国電子工業会(EIA)が発行する『Cabinets, Racks, Panels, and Associated Equipment 』(文書番号 EIA-310–D)で定義されている標準ラックユニットです。次の場合に、最大 6 台の MX10004 ルーターを 4 ポストラックに取り付けることができます。ラックの高さが 42 U 以上である。ラックは、重量と耐震性の要件を支えるための強度要件を満たしています。施設は十分な電力と冷却を提供することができます。先端：デバイスは必ずラックの最下部から取り付けます。
ラックマウントキットの穴の間隔	ラックマウントキットの穴の間隔は 1 U(1.75 インチまたは 4.45 cm)で調整されているため、その間隔で穴が開いているラックにルーターを取り付けることができます。
ラックのサイズと強度	ラックが 19 インチの規格に準拠していることを確認します。EIAが発行したキャビネット、ラック、パネル、および関連機器 (文書番号EIA-310–D)で定義されているワイドラック。 4 部構成の機器エンジニアリング(EE)で定義されている標準ラック長の 1 つを使用します。欧州電気通信標準化機構(ETSI)が発行した機器の実施に関する欧州電気通信規格(文書番号 ETS 300 119-1 から 119-4)(http://www.etsi.org)。 23.62インチ(600mm) 30.0インチ(762mm) 31.5インチ(800ミリメートル) ラックレールの間隔が、ルーターシャーシの外形寸法に収まるように十分な幅を確保します。フランジの外側のエッジは、シャーシの幅を 19 インチに拡張します。(48.26 cm)。ラックがルーターとケーブルの重量を支えるのに十分な強度があることを確認します。レールと隣接するラックの間隔が、ルーターとラックの周囲に適切なスペースを確保していることを確認します。エアーフローとハードウェアのメンテナンスに関するMX10004すきま要件を参照してください。
建物構造物へのラック接続	ラックを建造物に固定します。お住まいの地域で地震が発生する可能性がある場合は、ラックを床に固定します。安定性を最大限に高めるため、ラックを天井と壁または床に固定します。

エアフローとハードウェアのメンテナンスに関するMX10004すきま要件

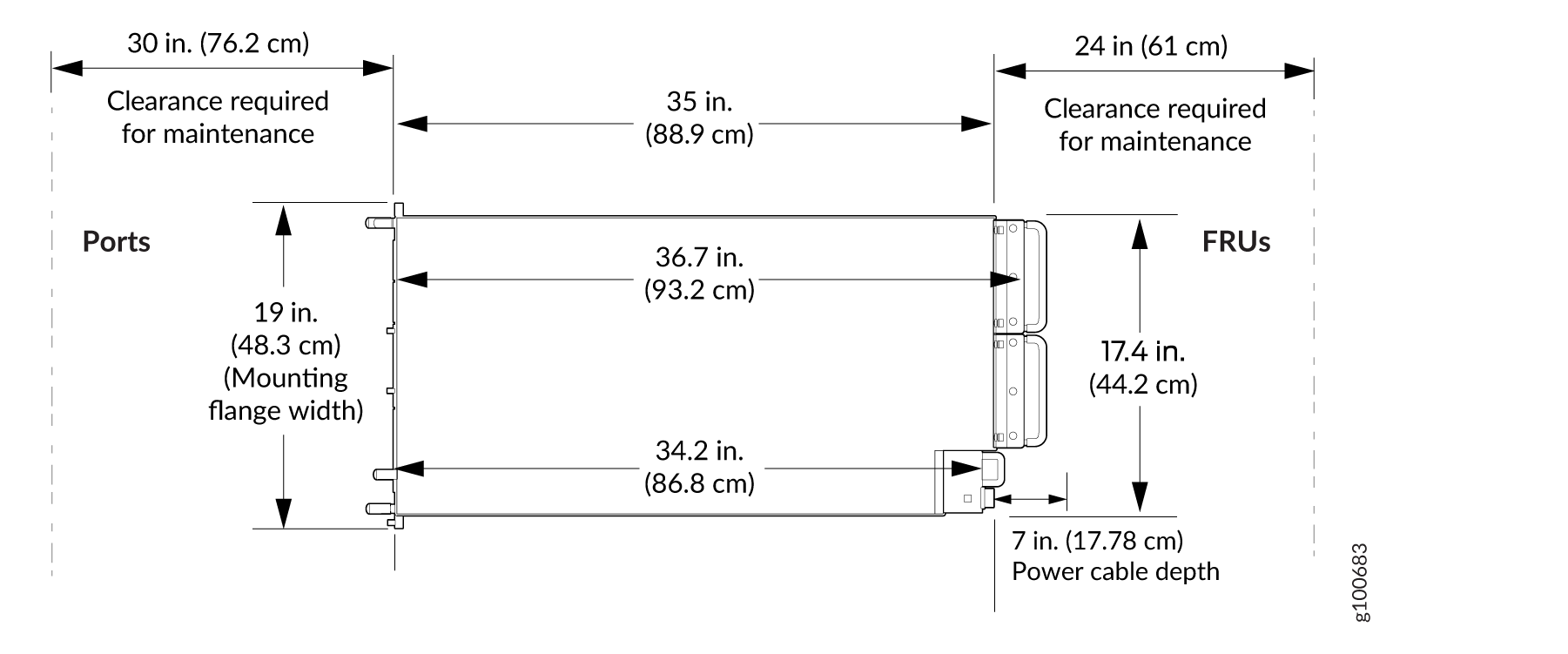

MX10004 ルーターを設置する場所を計画する場合、設置するシャーシの周囲に冷却とメンテナンスのために十分なスペースを確保する必要があります。MX10004のクリアランスの上面図については、図 1 を参照してください。

図1:MX10004クリアランス要件 MX10004 Clearance Requirements

手記：

JNP10K-PWR-AC3 電源の場合、全体の奥行きは 36 インチです。(91.44 cm)ではなく 34.2 インチ電源ケーブルの奥行きは6インチです。(15.24 cm)ではなく 7インチ

以下のガイドラインに従います。

冷却システムが正常に機能するためには、シャーシ周囲のエアーフローが制限されないようにする必要があります。シャーシ内のエアーフローの詳細については MX10004冷却システムを参照してください。
他の機器と一緒にラックにMX10004を取り付ける場合は、他の機器からの排気がシャーシの吸気口に吹き込まないように注意してください。
少なくとも30インチを残します。(76.2 cm)シャーシの前面に 24 インチ以上(61 cm)をMX10004の後ろに配置して、サービス担当者がハードウェアコンポーネントの取り外しと取り付けができるようにします。NEBS GR-63 に準拠するには、少なくとも 30 インチを許可します。(76.2 cm)ラックの前面および 24 インチ(61 cm)ラックの後ろ。
