MX10004電力系統のメンテナンス

ジュニパーネットワークスのMX10004ルーターの保守には、電源の交換が含まれます。交換には、故障した電源装置の取り外しと、機能している電源装置の取り付けが含まれます。

MX10004ルーターは、AC、DC、高電圧交流(HVAC)、および高電圧直流(HVDC)電源をサポートします。すべての電源モデルは、ホットインサートおよびホットリムーブ可能なFRU(フィールド交換可能ユニット)です。シャーシ背面の左側にあるスロットに最大 3 つの電源モジュールを取り付けることができます。

次のトピックでは、MX10004の電源装置の取り付け方法と取り外し方法について説明します。

注意:

すべてのスロットで同じタイプの電源を使用します。同じシャーシに電源モデルを混在させないでください。

手記:

熱記号 を参照してください。耐熱ハンドグローブを着用して、ファントレイと電源にアクセスしてください。

JNP10K-PWR-AC3 電源の取り付け

注意:

すべてのスロットで同じタイプの電源を使用します。実稼働シャーシには、電源モデルを混在させないでください。システムで 2 つのモデルを同時に実行できるのは、すべての JNP10K-PWR-AC/JNP10K-PWR-AC2 電源をすべての JNP10K-PWR-AC3 電源と交換するときだけです。

警告:

実行中のJNP10K-PWR-AC3電源をシャーシから取り外す際は、熱保護手袋を着用して、重度のやけどから身を守ります。機器の電源がオンのとき、電源は158°Fから176°F(70°Cから80°F)の温度に達することがあります。

JNP10K-PWR-AC3 電源をシャーシに取り付ける前に、以下を実行します。

  • すべての安全上の警告と注意に従ったことを確認してください。

  • ESDによる損傷の防止方法を理解しておいてください。静 電放電による損傷の防止を参照してください。

  • AC 電源コンセントに電源スイッチがある場合は、オフ(O)の位置に設定します。JNP10K-PWR-AC3 電源装置を取り付けるために、次の部品と工具が揃っていることを確認します。

    • 静電放電(ESD)接地ストラップ

    • プラス(+)ねじ回し、No.1

    • 地理的な場所(低電圧設備の場合)または入力アンペア数(高電圧設備の場合)に適した電源ケーブル。 MX10004電源ケーブルの仕様を参照してください。

JNP10K-PWR-AC3 電源を MX10004 に取り付けるには、次の手順に従います。

  1. ESD 接地ストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端をシャーシの ESD ポイントと接続します。保護接地端子の横、MX10004背面のPSU2の下にESDポイントがあります(図1を参照)。
    図1:MX10004ESD Point on the Rear of the MX10004背面のESDポイント
    1

    ESDポイント


  2. 電源ユニットの接続部に触れないように注意して、電源ユニットをバッグから取り出します。
  3. 電源スイッチがスタンバイ(O)の位置に設定されていることを確認します。このスイッチは出力電圧をオフにします。入力電力を遮断しません。
  4. プラス (+)ねじ回し(番号 1)を使用して、非脱落型ネジを反時計回りに緩めます。
  5. 非脱落型ネジを電源装置のフェースプレートから離れるように回転させて、ラッチを外します。
    手記:

    電源装置は、PTX10004の PSU 0 から PSU 2 までの任意のスロット(上から下)に取り付けることができます。

  6. 両手を使って、システム背面の電源ユニットスロットに電源ユニットを置きます。電源装置がスロットに完全に装着されるまで、電源装置をシャーシにまっすぐ挿入します。電源フェースプレートが、隣接する電源フェースプレートまたは電源カバーと同じ高さになっていることを確認します(JNP10K-PWR-AC3 電源の取り付けを参照)。

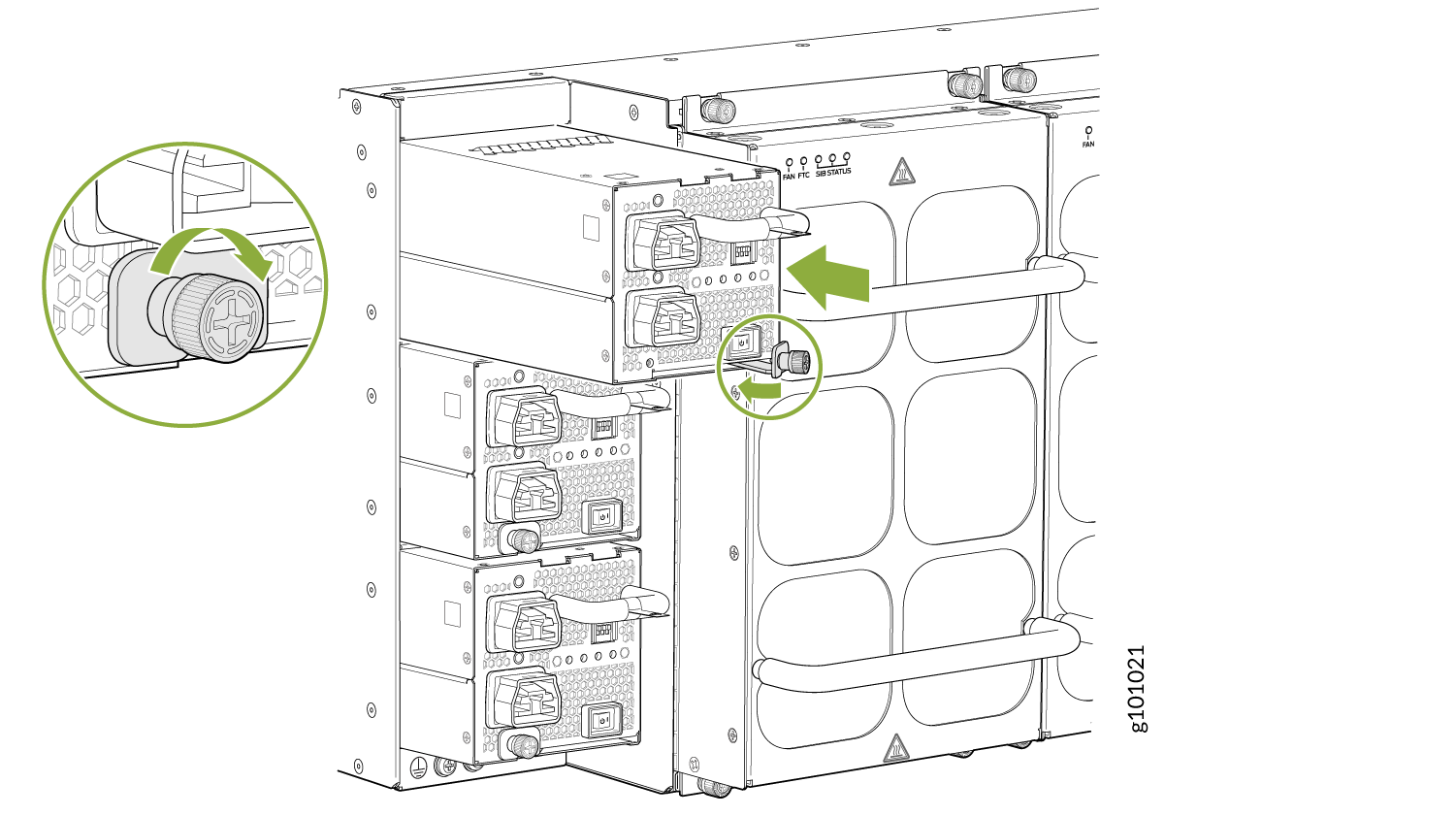

    図 2:JNP10K-PWR-AC3 Install a JNP10K-PWR-AC3のインストール
  7. 非脱落型ネジを電源装置のフェースプレートに押し込みます。ネジがフェースプレートの対応する穴の内側に収まっていることを確認します。
  8. プラス (+)ねじ回し(No.1)を使用して時計回りに回し、非脱落型ネジを締めます。ネジが完全に締まると、ラッチがルーターシャーシにロックされます。
  9. 各電源ケーブルを専用の電源(A0、B0、A1、B1)に接続します。JNP10K-PWR-AC3では、各電源を別々の電源に接続するだけで済みます。電源ユニットを電源に接続できるケーブルには、まっすぐな電源コードを使用するものと、直角(RA)の電源コードを使用するものの2種類があります。ストレート電源コードまたは RA 電源コードを使用して、電源モジュールを電源に接続できます。
    1. 直角の電源コードを取り付けるときは、入力の左側の列(A0とB0)を最初に接続する必要があります。A0および/またはB0入力を接続した後、A0プラグ用のリテーナー(SKU#540-175625)とB0プラグ用のリテーナー(SKU#540-175626)を使用してプラグを固定します。保持具は、#1 フィリップス ネジ ドライブを使用して、1 つの非脱落型ファスナーで PSU 前面プレートに取り付けられます。図 3 を参照してください。
      図3:A0およびB0入力Plug Retainers for A0 and B0 Inputs用のプラグリテーナ
    2. 次に、入力の右側の列(A1とB1)を接続します。A1および/またはB1入力を接続した後、リテーナーを使用してプラグを固定します(SKU#540-175627)。右側のコラム プラグ リテーナーは、#1 プラス ドライバを使用して 2 本の非脱落型ネジで PSU 前面プレートに取り付けられます。図 4 を参照してください。
      図4:A1およびB1入力Plug Retainers for A1 and B1 Inputs用のプラグリテーナ
    1. まっすぐな電源コードを使用する場合は、まっすぐな電源コードを任意の順序で接続できます。まっすぐな電源コードを接続した後、プラグをリテーナーで固定します(SKU#540-175624)。保持具は、#1 フィリップス ドライバーを使用して、3 つの非脱落型ファスナーで PSU フェースプレートに取り付けられます。図 5 を参照してください
      図5:まっすぐな電源コードの接続 Connecting Straight Power Cords
    手記:

    バッフルの取り付けはオプションであり、PSU の左側からルータの背面にエアーフローを方向転換する場合にのみ使用します。これにより、NEB への準拠が保証されます。

    バッフルは、電源装置をルータに挿入する前に取り付けてください。図6を参照してください

    図 6:JNPR10K-PWR-AC3 Installing Baffle in JNPR10K-PWR-AC3へのバッフルの取り付け
  10. 各電源ケーブルについて、C21 コネクタ付きのケーブルの端を JNP10K-PWR-AC3 電源に挿入します。固定具を使用して、電源コードを電源装置の所定の位置に保持します。図 7 を参照してください
    図 7:バッフル Installing a JNPR10K-PWR-AC3 using RA Power Cords with Baffle付きの RA 電源コードを使用した JNPR10K-PWR-AC3 の取り付け
    警告:

    電源コードがルーターのコンポーネントへのアクセスを妨げたり、人がつまずく可能性のある場所に垂れ下がったりしないようにしてください。

  11. AC 電源コンセントに電源スイッチがある場合は、オン(|)の位置に設定します。
  12. 5 つの DIP スイッチを設定して、入力と、電源装置が 3000 W、6000 W、または 7800 W のいずれで動作しているかを設定します。 表 1 を参照してください。
    表 1:JNP10K-PWR-AC3 電源の DIP スイッチ設定

    INP-A0(スイッチ0)

    INP-A1(スイッチ1)

    INP-B0(スイッチ2)

    INP-B1(スイッチ3)

    スイッチ4(高入力20A/低入力15A)

    出力電力

    15-A

    オフ

    オフ

    オフ

    オン

    オフ(15 A)

    2300W

    オフ

    オフ

    オン

    オフ

    オフ(15 A)

    2300W

    オフ

    オフ

    オン

    オン

    オフ(15 A)

    4600W

    オフ

    オン

    オフ

    オフ

    オフ(15 A)

    2300W

    オフ

    オン

    オフ

    オン

    オフ(15 A)

    4600W

    オフ

    オン

    オン

    オン

    オフ(15 A)

    6900W

    オフ

    オン

    オン

    オフ

    オフ(15 A)

    4600W

    オン

    オフ

    オフ

    オフ

    オフ(15 A)

    2300W

    オン

    オフ

    オフ

    オン

    オフ(15 A)

    4600W

    オン

    オフ

    オン

    オフ

    オフ(15 A)

    4600W

    オン

    オフ

    オン

    オン

    オフ(15 A)

    6900W

    オン

    オン

    オフ

    オフ

    オフ(15 A)

    4600W

    オン

    オン

    オフ

    オン

    オフ(15 A)

    6900W

    オン

    オン

    オン

    オフ

    オフ(15 A)

    6900W

    オン

    オン

    オン

    オン

    オフ(15 A)

    7800W

    20-A

    オフ

    オフ

    オフ

    オン

    オン(20 A)

    3000W

    オフ

    オフ

    オン

    オフ

    オン(20 A)

    3000W

    オフ

    オフ

    オン

    オン

    オン(20 A)

    6000W

    オフ

    オン

    オフ

    オフ

    オン(20 A)

    3000W

    オフ

    オン

    オフ

    オン

    オン(20 A)

    6000W

    オフ

    オン

    オン

    オフ

    オン(20 A)

    6000W

    オフ

    オン

    オン

    オン

    オン(20 A)

    7800W

    オン

    オフ

    オフ

    オフ

    オン(20 A)

    3000W

    オン

    オフ

    オフ

    オン

    オン(20 A)

    6000W

    オン

    オフ

    オン

    オフ

    オン(20 A)

    6000W

    オン

    オフ

    オン

    オン

    オン(20 A)

    7800W

    オン

    オン

    オフ

    オフ

    オン(20 A)

    6000W

    オン

    オン

    オフ

    オン

    オン(20 A)

    7800W

    オン

    オン

    オン

    オフ

    オン(20 A)

    7800W

    オン

    オン

    オン

    オン

    オン(20 A)

    7800W

  13. AC電源コンセントに電源スイッチがある場合は、電源スイッチをオフにしてからAC電源コードを電源コンセントに差し込みます。
  14. 電源装置フェースプレートの INP A0INP A1INP B0、および INP B1 LED が点灯し、点灯していることを確認します。
  15. 電源スイッチをオン(|)の位置に押します。

JNP10K-PWR-AC3 電源の取り外し

JNP10K-PWR-AC3 電源をシャーシから取り外す前に、以下を行ってください。

  • ESDによる損傷の防止方法を理解しておいてください。静 電放電による損傷の防止を参照してください。

  • 次の部品と工具が揃っていることを確認します。

    • 70°C(158°F)の温度に耐えられる熱保護手袋

    • 静電放電(ESD)接地ストラップ

    • プラス(+)ねじ回し、No.1

    • 交換用電源装置または電源スロットのカバー

警告:

動作中のJNP10K-PWR-AC3電源をシャーシから取り外す際は、熱保護手袋を着用して重度の火傷を防止してください。これらの電源は、機器がオンのときに158°Cおよび176°C(70°Fおよび80°F)の温度に達することがあります。

注意:

電源装置を取り外す前に、シャーシに残っているルーターに電力を供給するのに十分な電源装置があることを確認してください。 MX10004 コンポーネントの電力要件を参照してください。

注意:

ルータが動作している間は、電源スロットを長時間空のままにしないでください。すぐに電源装置を交換するか、空のスロットにABPMまたはカバーを取り付けます。

MX10004 ルーターから JNP10K-PWR-AC3 電源を取り外すには、次の手順に従います。

  1. ESD 接地ストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端をシャーシの ESD ポイントと接続します。保護接地端子の横、MX10004背面のPSU2の下にESDポイントがあります(図1を参照)。
    図8:MX10004ESD Point on the Rear of the MX10004背面のESDポイント
    1

    ESDポイント


  2. 電源装置のアプライアンス インレットの横にある電源(|)スイッチをスタンバイ位置(O)にします。
  3. AC 電源コンセントに電源スイッチがある場合は、オフ(O)の位置に設定します。
  4. #1フィリップスドライバーを使用して固定具を取り外し、PSUから電源コードを取り外します。
    図 9:JNP10K-PWR-AC3 電源Detach the Power Cords from JNP10K-PWR-AC3 Power Supplyから電源コードを取り外します
  5. 固定具を緩めて取り外し、PSU から電源コードを取り外し、JNP10K-PWR-AC3 電源フェースプレートの各入力から IEC320-C21 コネクタを外します。
  6. プラス (+)ねじ回し(No.1)を使用して、非脱落型ネジを反時計回りに緩めます。 図 10 を参照してください。
    手記:

    シャーシを傷つけないように、イジェクタが完全に開いていることを確認します。

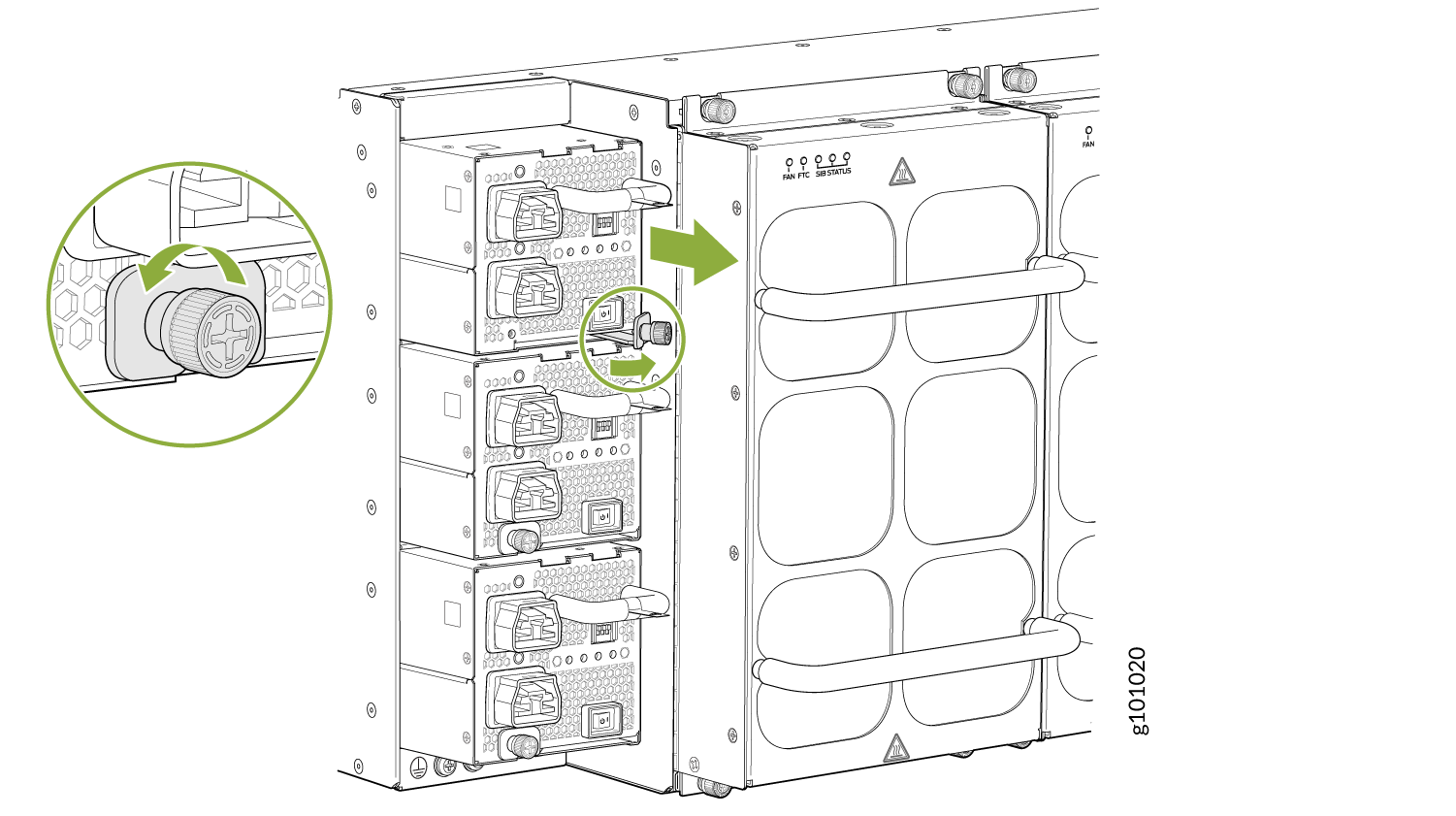

    図 10:MX10004 Remove a JNP10K-PWR-AC3 Power Supply from a MX10004から JNP10K-PWR-AC3 電源を取り外
  7. 非脱落型ネジを電源装置のフェースプレートから離れるように回転させて、ラッチを外します。
  8. 電源装置をシャーシから取り外す前に、熱保護手袋を着用してください。
  9. 電源装置の出力接続部、ピン、リード線、またはハンダ接続部に触れないように注意しながら、手袋をはめた片方の手を電源装置の下に置き、電源装置を支えます。もう一方の手で電源装置のハンドルをつかみ、電源装置をシャーシから完全に引き出します。
    注意:

    出力接続をぶつけないでください。接続が固い物体に当たると、電源装置が損傷する可能性があります。

  10. JNP10K-PWR-AC3 電源装置を静電防止面に置いて完全に冷ましてから、電源装置を帯電防止袋に入れて保管します。
  11. 交換用 JNP10K-PWR-AC3 電源を取り付けます。
    注意:

    すべてのスロットで同じタイプの電源を使用します。実稼働シャーシには、電源モデルを混在させないでください。

JNP10K-PWR-AC2 電源の取り付け

注意:

すべてのスロットで同じタイプの電源を使用します。実稼働シャーシには、AC電源とDC電源を混在させないでください。

警告:

実行中のJNP10K-PWR-AC2電源をシャーシから取り外す際は、熱保護手袋を着用して、重度のやけどから身を守ります。機器の電源がオンのとき、電源は158°Fから176°F(70°Cから80°F)の温度に達することがあります。

JNP10K-PWR-AC2 電源をシャーシに取り付ける前に、以下を行ってください。

  • すべての安全上の警告と注意に従ったことを確認してください。

  • ESDによる損傷の防止方法を確認します。静 電放電による損傷の防止を参照してください。

  • ACまたはDC電源コンセントに電源スイッチがある場合は、オフ(O)の位置に設定します。

  • 資格のある電気技師にHVACおよびHVDCコネクタとラグを取り付けてもらいます。

  • JNP10K-PWR-AC2 電源装置を取り付けるために、次の部品と工具が揃っていることを確認します。

    • 静電放電(ESD)接地ストラップ

    • プラス(+)ねじ回し、No.1

    • 地理的な場所(低電圧設備の場合)または入力アンペア数(高電圧設備の場合)に適した電源ケーブル。 MX10004電源ケーブルの仕様を参照してください。

JNP10K-PWR-AC2 電源をMX10004に取り付けるには、次の手順に従います。

  1. ESD 接地ストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端をシャーシの ESD ポイントと接続します。ESDポイントは、保護接地端子の横、MX10004背面のPSU2の下にあります(図11を参照)。
    図11:MX10004ESD Point on the Rear of the MX10004背面のESDポイント
    1

    ESDポイント


  2. 電源装置の接続部に触れないように注意しながら、電源装置を袋から取り出します。
  3. 電源装置の 4 面すべてを覆っている保護用ラップをはがし、はがします。
  4. 電源スイッチがスタンバイ(O)の位置に設定されていることを確認します。このスイッチは出力電圧をオフにします。入力電力を遮断しません。
  5. プラス (+)ねじ回し(番号 1)を使用して、非脱落型ネジを反時計回りに緩めます。
  6. 非脱落型ネジを電源装置のフェースプレートから離れるように回転させて、ラッチを外します。
    手記:

    電源装置は、MX10004上の PSU 0 から PSU 2 までの任意のスロット(上から下)に取り付けることができます。

  7. 両手を使って、システム背面の電源ユニットスロットに電源ユニットを置きます。電源装置がスロットに完全に装着されるまで、電源装置をシャーシにまっすぐ挿入します。電源フェースプレートが、隣接する電源フェースプレートまたは電源カバーと同じ高さになっていることを確認します(図12を参照)。

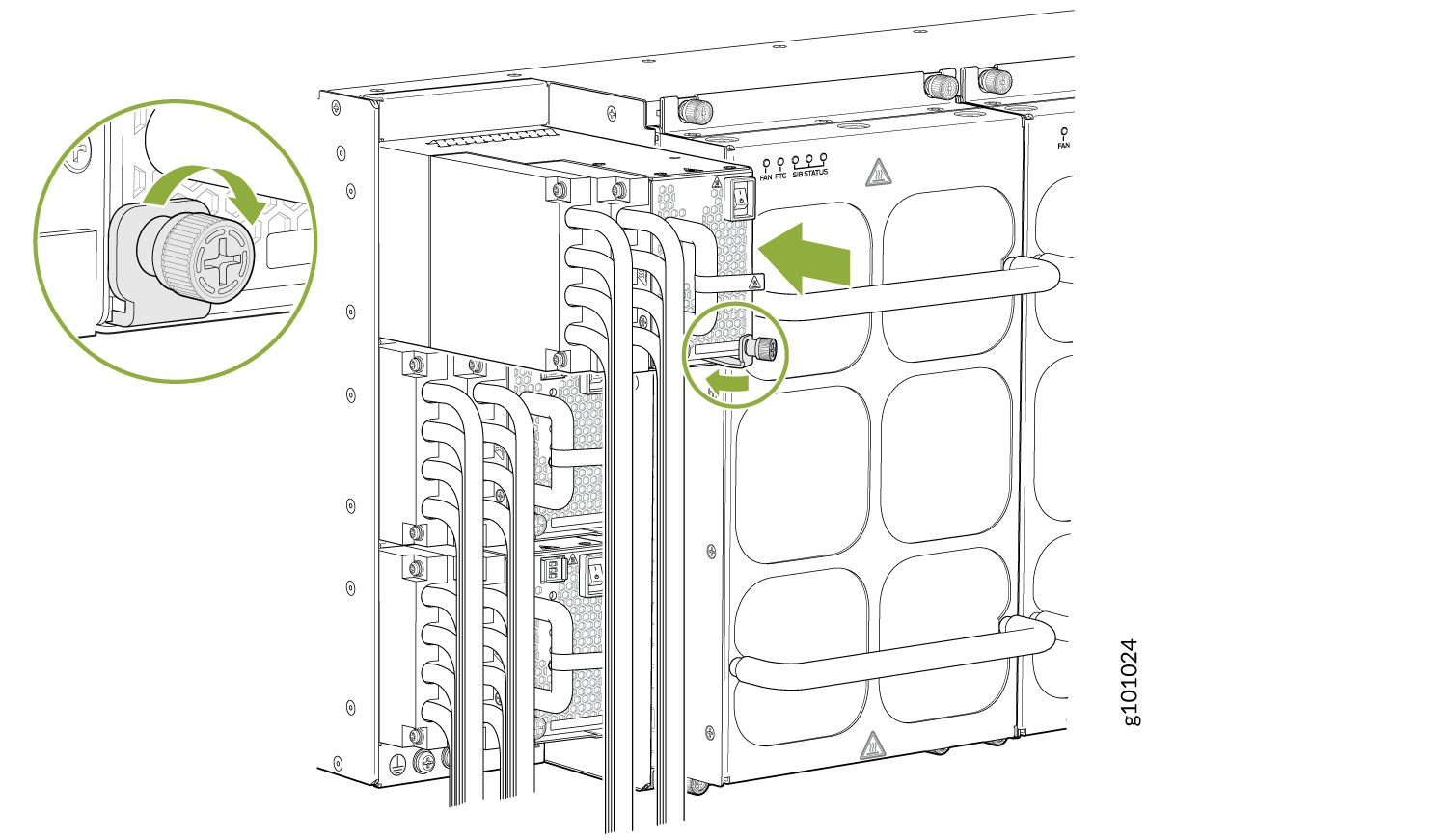

    図 12:JNP10K-PWR-AC2 Install a JNP10K-PWR-AC2のインストール
  8. 非脱落型ネジを電源装置のフェースプレートに押し込みます。ネジがフェースプレートの対応する穴の内側に収まっていることを確認します。
  9. プラス(+)ねじ回し(No.1)で時計回りに回して、非脱落型ネジを締めます。ネジが完全に締まると、ラッチがルーターシャーシにロックされます。
  10. 各電源ケーブルを専用の電源(AおよびB)に接続します。JNP10K-PWR-AC2では、各電源を別々の電源に接続するだけで済みます。
  11. 各電源ケーブルについて、Anderson コネクタ付きのケーブルの端を JNP10K-PWR-AC2 電源に挿入します。コネクタがカチッとはまり、ケーブルが所定の位置にロックされます。
    警告:

    電源コードがルーターのコンポーネントへのアクセスを妨げたり、人がつまずく可能性のある場所に垂れ下がったりしないようにしてください。

  12. ACまたはDC電源コンセントに電源スイッチがある場合は、オン(|)の位置に設定します。
  13. 3 つの DIP スイッチを設定して、入力と、電源装置が 3000 W、5000 W、または 5500 W のいずれで動作しているかを設定します。表 2 を参照してください。

    両方の電源入力を使用する場合は、スイッチ 1 とスイッチ 2 の両方を オン の位置に設定します。電力は共有されます。ソースの冗長性を使用しない場合は、未使用のソースをオフ(O)の位置に設定します。LEDが赤に変わり、ソース入力が使用されておらず、DIPスイッチがオン(|)の場合、エラーを示します。

    表 2:JNP10K-PWR-AC2 DIP スイッチの設定

    スイッチ

    状態

    形容

    1

    オン

    INP0 が存在します。

    オフ

    INP0 は存在しません。

    2

    オン

    INP1 が存在します。

    オフ

    INP1 は存在しません。

    3

    オン

    30 A フィードに対応。5000 W は単一フィード用、5500 W はデュアルフィード用です。

    オフ

    20 A フィードに対応。電源容量は3000Wです。

  14. AC電源コンセントに電源スイッチがある場合は、電源スイッチをオフにしてからAC電源コードを電源コンセントに差し込みます。
  15. 電源フェースプレートの INP1 LED と INP2 LED が点灯し、点灯していることを確認します。
  16. 電源スイッチをオン(|)の位置に押します。

JNP10K-PWR-AC2 電源の取り外し

JNP10K-PWR-AC2 電源をシャーシから取り外す前に、以下を実行します。

  • ESDによる損傷の防止方法を確認します。静 電放電による損傷の防止を参照してください。

  • 次の部品と工具が揃っていることを確認します。

    • 70°C(158°F)の温度に耐えられる熱保護手袋

    • 静電放電(ESD)接地ストラップ

    • プラス(+)ねじ回し、No.1

    • 交換用電源装置または電源スロットのカバー

警告:

稼働中のJNP10K-PWR-AC2電源をシャーシから取り外す際は、熱保護手袋を着用して、重度のやけどから身を守ります。これらの電源は、機器がオンのときに158°Fから176°F(70°C〜80°F)の温度に達することがあります。

注意:

電源装置を取り外す前に、シャーシに残っているルーターに電力を供給するのに十分な電源装置があることを確認してください。 MX10004 コンポーネントの電力要件を参照してください。

注意:

ルータが動作している間は、電源スロットを長時間空のままにしないでください。すぐに電源装置を交換するか、空のスロットにカバーを取り付けます。

MX10004 ルーターから JNP10K-PWR-AC2 電源を取り外すには、次の手順に従います。

  1. ESD 接地ストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端をシャーシの ESD ポイントと接続します。ESDポイントは、保護接地端子の横、MX10004背面のPSU2の下にあります(図11を参照)。
  2. 電源装置のアプライアンス インレットの横にある電源(|)スイッチをスタンバイ位置(O)にします。
  3. ACまたはDC電源コンセントに電源スイッチがある場合は、オフ(O)の位置に設定します。
  4. JNP10K-PWR-AC2 電源フェースプレートの各入力から Anderson コネクタを外します。
  5. プラス (+)ねじ回し(No.1)を使用して、非脱落型ネジを反時計回りに緩めます。 図 13 を参照してください。
    手記:

    シャーシを傷つけないように、イジェクタが完全に開いていることを確認します。

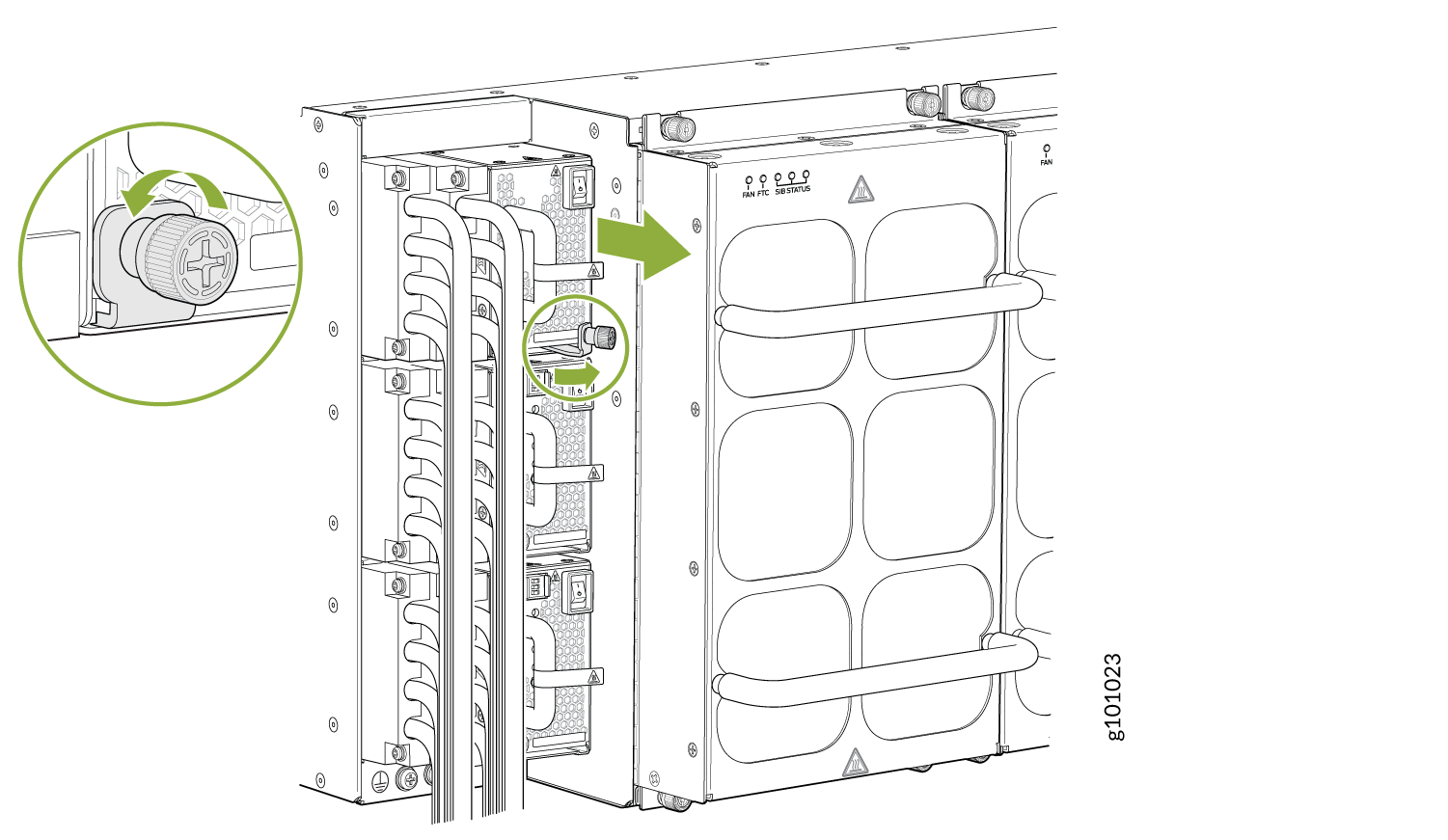

    図 13:MX10004 Remove a JNP10K-PWR-AC2 Power Supply from an MX10004から JNP10K-PWR-AC2 電源を取り外す
  6. 非脱落型ネジを電源装置のフェースプレートから離れるように回転させて、ラッチを外します。
  7. 電源装置をシャーシから取り外す前に、熱保護手袋を着用してください。
  8. 電源装置の出力接続部、ピン、リード線、またはハンダ接続部に触れないように注意しながら、手袋をはめた片手を電源装置の下に置き、電源装置を支えます。もう一方の手で電源装置のハンドルをつかみ、電源装置をシャーシから完全に引き出します。
    注意:

    出力接続をぶつけないでください。接続が固い物体に当たると、電源装置が損傷する可能性があります。

  9. JNP10K-PWR-AC2 電源を静電気防止シートに置いて冷ましてから、静電気防止袋に入れて保管してください。
  10. 交換用 JNP10K-PWR-AC2 電源を取り付けます。
    注意:

    すべてのスロットで同じタイプの電源を使用します。実稼働シャーシには、AC電源とDC電源を混在させないでください。

JNP10K-PWR-DC3 電源の取り付け

JNP10K-PWR-DC3 電源をシャーシに取り付ける前に、以下を実行します。

  • すべての安全上の警告と注意に必ず従ってください。

    手記:

    DC電源の手順を実行する前に、DC回路に通電していないことを確認してください。すべての電力を確実に切るために、DC回路用のパネルボードでサーキットブレーカーを探し、サーキットブレーカーのスイッチをオフ(O)の位置にし、サーキットブレーカーのスイッチハンドルをオフの位置にテープで固定します。

    手記:

    動作中のJNP10K-PWR-DC3電源をシャーシから取り外す際は、熱保護手袋を着用して、重度のやけどから身を守ります。JNP10K-PWR-DC3 電源は、機器の電源がオンのとき、70 °C から 80 °C(158 °F 〜 176 °F)の温度に達することがあります。

    手記:

    ルーターに電源を接続する前に、資格のある電気技師が、用意したアース ケーブルと電源ケーブルにケーブル ラグを取り付ける必要があります。ケーブルのラグが正しく取り付けられていないと、ルーターが損傷する可能性があります(ショートするなど)。

    手記:

    すべてのスロットで同じタイプの電源を使用します。実稼働シャーシには、AC電源とDC電源を混在させないでください。

    手記:

    安全性およびEMI(電磁干渉)要件を満たし、適切な動作を保証するには、MX10004ルーターを電源に接続する前にアースに接続する必要があります。シャーシへの個別の接地線が必要な設置では、ルーターシャーシの保護接地端子を使用して接地に接続します。別のアース線を使用してMX10004ルーターをアースに接続する手順については、 アースへのMX10004ルーターの接続を参照してください。

    手記:

    JNP10K-PWR-DC3 電源のバッテリー リターンは、絶縁型 DC リターン(DC-I)として接続する必要があります。

  • ESDによる損傷の防止方法を確認します。静 電放電による損傷の防止を参照してください。

  • DC 電源装置を取り付ける前に、以下の部品と工具が揃っていることを確認します。

    • 静電放電(ESD)接地ストラップ

    • JNP10K-PWR-DC3(ストレートラグの場合はPanduit LCD4-14A-L、45°ラグの場合はLCD-4-14AH-L、または同等品)用の端子ラグ、および4AWG(21.1 mm²)電源ケーブル用のサイズに付属されています。電源ケーブルとラグのしわが寄った部分の周囲に熱収縮チューブの絶縁体を取り付けることをお勧めします(手順 9 を参照)。

    • 13/32インチ(10 mm)ナットドライバーまたはソケットレンチ

    • プラス(+)ねじ回し、No.1およびNo.2

    • マルチメータ

MX10004 シャーシの JNP10K-PWR-DC3 電源は、ホットリムーブ可能なホットインサート可能な FRU(現場交換可能ユニット)です。シャーシの左側に沿って、背面に最大 3 つの電源装置を取り付けることができます。

JNP10K-PWR-DC3 電源をMX10004に取り付けるには、次の手順に従います。

  1. ESD 接地ストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端をシャーシの ESD ポイントと接続します。ESDポイントは、保護接地端子の横、MX10004背面のPSU2の下にあります(図14を参照)。
    図14:MX10004ESD Point on the Rear of the MX10004背面のESDポイント
    1

    ESDポイント


  2. 電源装置のコンポーネント、ピン、リード、またはハンダ接続部に触れずに、電源装置を袋から取り出します。
  3. 電源装置の 4 面すべてを覆っている保護用ラップをはがし、はがします。
  4. 電源スイッチがスタンバイ(O)の位置に設定されていることを確認します。このスイッチは出力電圧をオフにします。DCを中断しません。
  5. プラス(+)ドライバ(No.2)を使用してネジを緩め、電源入力端子からプラスチックケーブルカバーを取り外します(図15を参照)。
    図 15:JNP10K-PWR-DC3 電源Remove the Plastic Cable Cover on a JNP10K-PWR-DC3 Power Supplyのプラスチック ケーブル カバーの取り外し

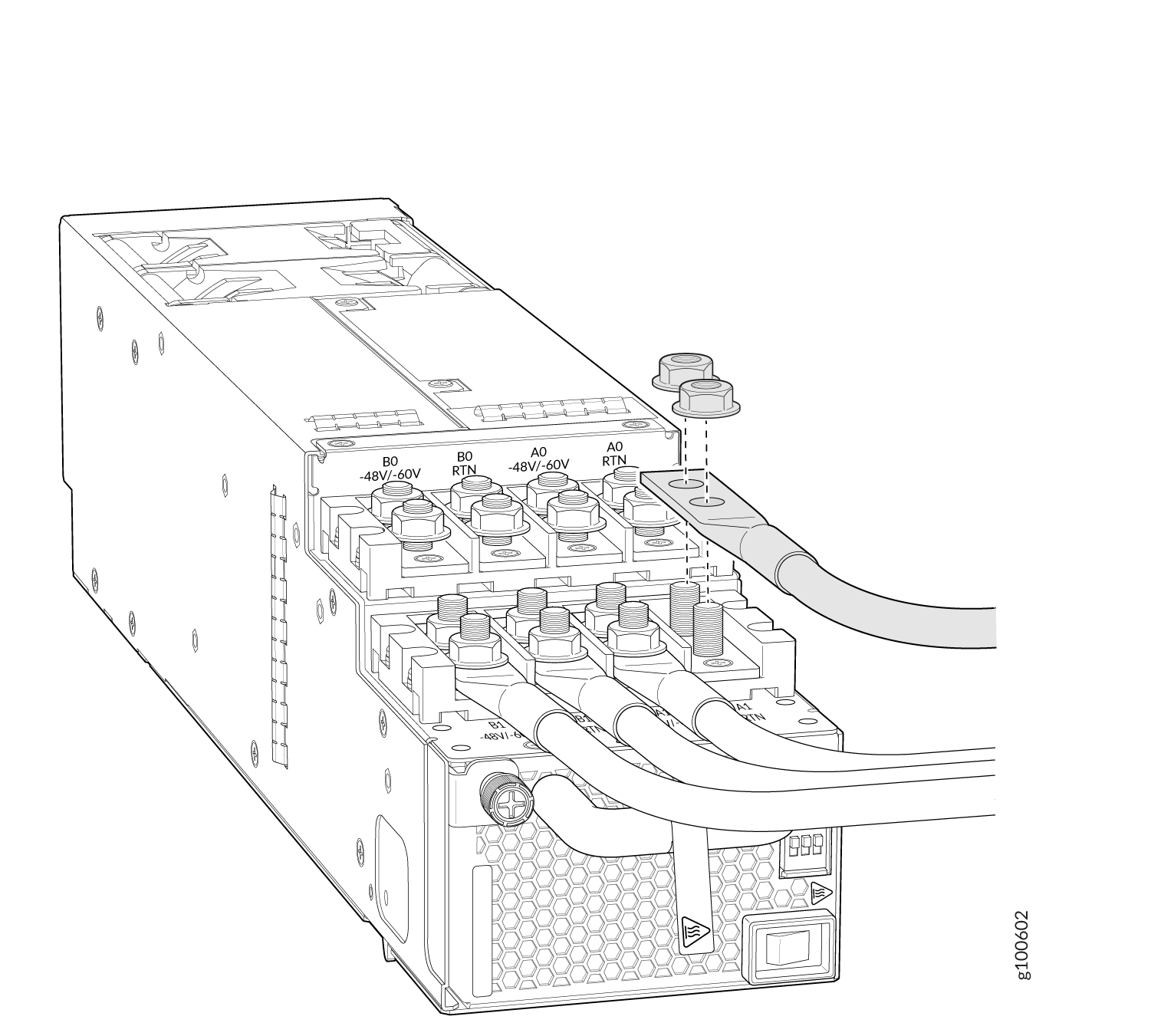

  6. 13/32 インチを使用して、各 DC 電源入力端子からナットを取り外します。(10 mm)ナットドライバーまたはソケットレンチ。
  7. DC 電源ケーブルのリード線間の電圧が 0 V になるように、電源回路ブレーカーが開いていることを確認します。また、DC 電源の接続中にケーブルのリード線がアクティブにならないようにも注意してください。
  8. 電源装置に接続する前に、DC 電源ケーブルに正しいラベルが付いていることを確認してください。リターンがバッテリー設備のシャーシアースに接続される一般的な配電方式では、マルチメータを使用して、シャーシアースへの-48VおよびRTN DCケーブルの抵抗を検証できます。
    • シャーシのアースへの抵抗が非常に高い(開回路を示す)ケーブルはマイナス(-)で、 -48 V (入力)DC 電源入力端子に取り付けます。

    • シャーシのアースへの抵抗が非常に低い(閉回路を示す)ケーブルはプラス(+)で、 RTN (リターン)DC 電源入力端子に取り付けます。

    JNP10K-PWR-DC3 電源は、1 つのハウジング内の 4 つの電源に相当します。各 JNP10K-PWR-DC3 には、4 組の独立した DC 電源入力端子があります。

    • 入力A0:RTN -48 V / -60 V

    • 入力B0:RTN -48V/-60V

    • 入力A1:RTN -48V/-60V

    • 入力B1:RTN -48V/-60V

    システムの信頼性を確保するために、すべての入力にソースの冗長性(ソースAとソースB)を推奨します。2 つの電源が利用できない場合は、同じ電源からの 2 つのフィードを使用して、配電の信頼性を確保します。2 つのフィードは、ソースからシステムへの 2 つの独立した配電ルートを意味します。 図 16 を参照してください。

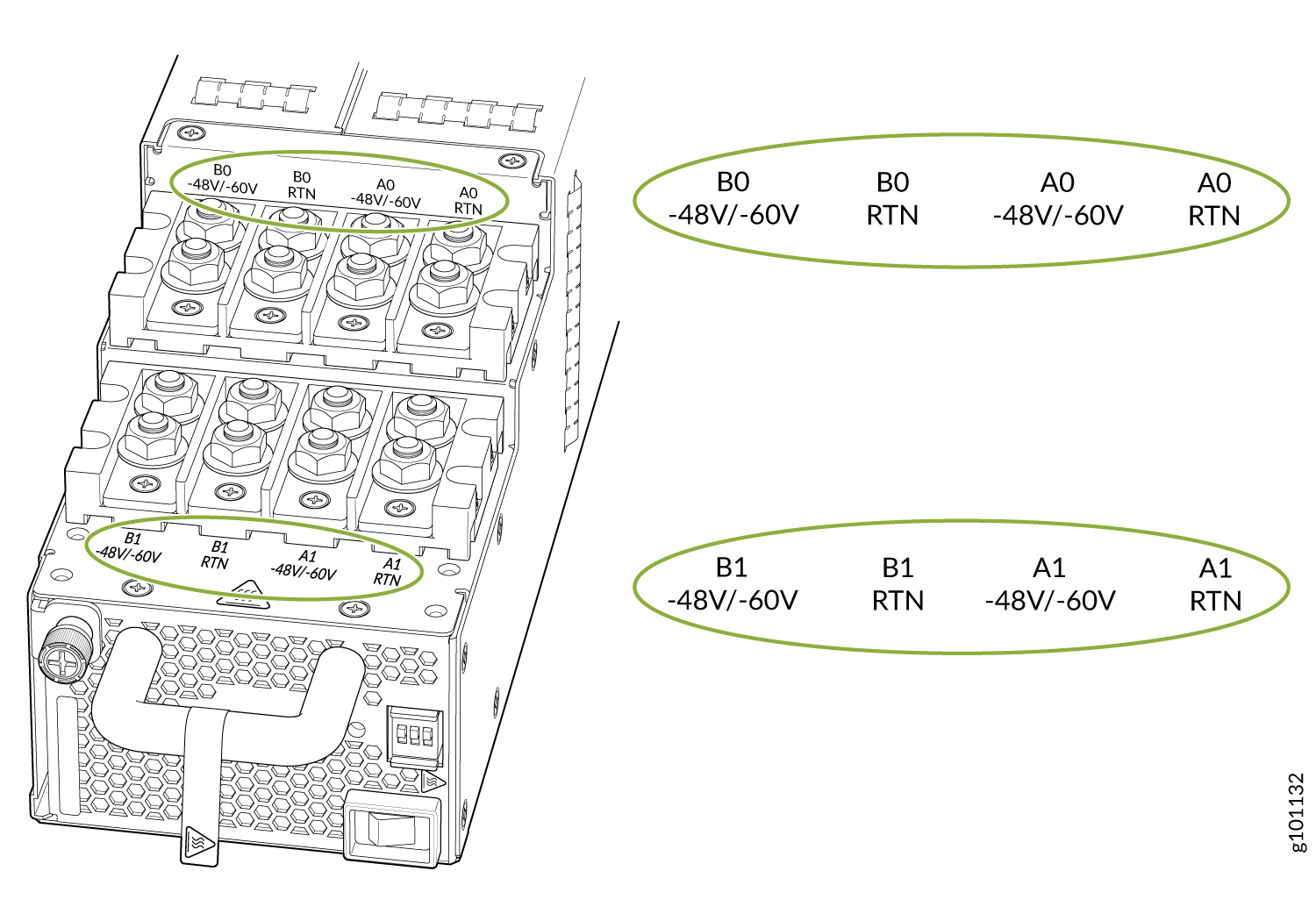

    図 16:JNP10K-PWR-DC3 入力端子マーキング JNP10K-PWR-DC3 Input Terminal Marking
    注意:

    電源接続が適切な極性を維持していることを確認する必要があります。電源ケーブルには、極性を示すために (+) および (–) のラベルが付いている場合があります。DC 電源ケーブルの標準的な色分けはありません。

  9. 電源ケーブルの周囲に熱収縮チューブの絶縁体を取り付けます。

    熱収縮チューブを取り付けるには:

    1. ケーブルのラグ バレルに接続されている部分にチューブをスライドさせます。チューブがワイヤの端とそれに取り付けられているラグのバレルを覆っていることを確認します。
    2. ヒートガンでチューブを収縮させます。ケーブルの周りをしっかりと収縮するように、チューブのすべての側面を均等に加熱してください。

    図 17 に、熱収縮チューブを取り付ける手順を示します。

    手記:

    チューブを過熱しないでください。

    図 17:熱収縮チューブ How to Install Heat-Shrink Tubingの取り付け方法
  10. 各電源ケーブル ラグを関連する DC 電源入力端子に取り付け、各ケーブル ラグをナットで固定します( 図 18 および 図 19 を参照)。23 lb-inの間で適用します。(2.6 Nm)および25 lb-in。(2.8 Nm)の各ナットへのトルク。(13/32インチを使用します。(10 mm)ナットドライバーまたはソケットレンチ。
    1. 各プラス (+) DC 電源ケーブル ラグを RTN (リターン)DC 電源入力端子に固定します。

    2. 各マイナス (-) DC 電源ケーブル ラグを -48 V (入力)DC 電源入力端子に固定します。

    図 18:DC 電源ケーブルを JNP10K-PWR-DC3 電源(INP-A1)Connect the DC Power Source Cables to a JNP10K-PWR-DC3 Power Supply (INP-A1)に接続します
    図 19:DC 電源ケーブルを JNP10K-PWR-DC2 電源(INP-A0)Connect the DC Power Source Cables to a JNP10K-PWR-DC2 Power Supply (INP-A0)に接続します
  11. プラスチック製のケーブルカバーを電源ケーブルの各セットに取り付け、プラス(+)ねじ回し(No.2)を使用してネジを締めます。
  12. プラス (+)ねじ回し(番号 1)を使用して、非脱落型ネジを反時計回りに緩めます。
  13. 非脱落型ネジを電源装置のフェースプレートから離れるように回転させて、ラッチを外します。
  14. 両手を使って、ルーター背面の電源スロットに電源装置を置きます。電源装置がスロットに完全に装着されるまで、電源装置をシャーシにまっすぐ挿入します。(図 20 を参照)。
  15. 非脱落型ネジを電源装置のフェースプレートに押し込みます。ネジがフェースプレートの対応する穴の内側に収まっていることを確認します。
  16. プラス(+)ねじ回し(No.1)で時計回りに回して、非脱落型ネジを締めます。非脱落型ネジが完全に締まると、ラッチがルーターシャーシにロックされます。
    図 20:MX10004 Install a JNP10K-PWR-DC3 in an MX10004への JNP10K-PWR-DC3 の取り付け
    1

    ロックラッチ

    2

    非脱落型ネジを締めます(時計回り)

  17. INP0 ケーブルを電源に配線し、INP1 を別の電源に配線します。JNP10K-PWR-DC3 は、1 つの入力で電力が低下したときに電力を共有することで、内部で負荷分散を行います。
    警告:

    電源コードがルーターのコンポーネントへのアクセスを妨げたり、人がつまずく可能性のある場所に垂れ下がったりしないようにしてください。

  18. 5つのDIPスイッチを設定して、入力ソースの数を示し、高電力または低電力を示します(表3を参照)。

    両方のソース入力を使用する場合は、4つのイネーブル・スイッチを オン の位置に設定します。ソースの冗長性が使用されていない場合は、未使用のソースを オフ の位置に設定します。LEDが赤に点灯し、ソース入力が使用中でなく、イネーブルスイッチが オンの場合、エラーを示します。

    表 3:JNP10K-PWR-DC3 DIP スイッチの設定

    スイッチ

    状態

    形容

    0

    オン

    A0 は存在します。

    オフ

    A0 は存在しません。

    1

    オン

    A1 が存在します。

    オフ

    A1 は存在しません。

    2

    オン

    B0 が存在します。

    オフ

    B0 は存在しません。

    3

    オン

    B1 が存在します。

    オフ

    B1 は存在しません。

    4

    オン

    高電力(80 A)給電に対応。

    オフ

    低電力(60 A)給電に対応。

    DIP スイッチ設定の詳細については、 表 15 を参照してください。

  19. 電源フェースプレートの入力 A0A1B0および B1 LED が点灯し、点灯していることを確認します。
  20. 電源スイッチをオン(|)の位置に押します。

JNP10K-PWR-DC3 電源の取り外し

ルーターから DC 電源を取り外す前に、以下を行ってください。

  • ESDによる損傷の防止方法を確認します。静 電放電による損傷の防止を参照してください。

  • JNP10K-PWR-DC3 電源を取り外す前に、以下の部品と工具が揃っていることを確認します。

    • 158°Fから176°F(70°C〜80°F)の温度に耐えることができる熱保護手袋

    • 静電放電(ESD)接地ストラップ

    • プラス(+)ねじ回し、No.1およびNo.2

    • 13/32インチ(10 mm)ナットドライバーまたはソケットレンチ

    • 交換用電源装置または電源スロットのカバー

注意:

機器の電源がオンのとき、動作中のJNP10K-PWR-DC3電源は、70°C〜80°C(158°F〜176°F)の温度に達することがあります。けがをしないように、動作中の電源に素手で触れないでください。

注意:

電源装置を取り外す前に、シャーシに残っているルーターに電力を供給するのに十分な電源装置があることを確認してください。MX10004 MX10004 コンポーネントの電源計画と電力要件を参照してください。

注意:

ルータが動作している間は、電源スロットを長時間空のままにしないでください。すぐに電源装置を交換するか、空のスロットにアクティブブランク電源モジュール(ABPM)を取り付けます。

MX10004 ルーターから JNP10K-PWR-DC3 電源を取り外すには、次の手順に従います。

  1. ESD 接地ストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端をシャーシの ESD ポイントと接続します。ESDポイントは、保護接地端子の横、MX10004背面のPSU2の下にあります(図21を参照)。
    図21:MX10004ESD Point on the Rear of the MX10004背面のESDポイント
    1

    ESDポイント


  2. DC 電源ケーブルのリード線の両端の電圧が 0 V であることを確認してください。
  3. 黒の電源出力スイッチがスタンバイ位置に設定されていることを確認します。
  4. プラス (+)ねじ回し(No.1)を使用して、非脱落型ネジを反時計回りに緩めます。 図 22 を参照してください。
    図 22:MX10004 Remove a JNP10K-PWR-DC3 Power Supply from an MX10004から JNP10K-PWR-DC3 電源を取り外
    1

    非脱落型ネジを緩めます(反時計回り)

    2

    リリースラッチ

  5. 非脱落型ネジを電源装置のフェースプレートから離れるように回転させて、ラッチを外します。
    手記:

    シャーシの損傷を防ぐために、イジェクタが完全に開いていることを確認します。 図 23 を参照してください。

    図 23:オープン電源イジェクタ Open Power Supply Ejector
  6. 高温の電源から手を保護するために、耐熱手袋を着用してください。
  7. 袋をはめた手を電源装置の下に置き、電源装置のコンポーネント、ピン、リード、またはハンダ接続に触れないように支えます。もう片方の手で電源装置のハンドルをつかみ、電源装置をシャーシから完全に引き出します。
  8. 電源装置を交換しない場合は、ABPM をスロットに取り付けます。
    手記:電源装置またはABPMがない状態でシャーシを稼働させないでください。

    ABPMをインストールするには:

    1. 親指と人差し指をABPMの指穴に挿入します。
    2. 押してスプリングラッチを引っ込めます。
    3. ABPMをスロットに配置します。
  9. 入力端子スタッドを保護しているプラスチックケーブルカバーのネジを緩めます。プラス(+)ねじ回し(No.2)を使用して、ねじを反時計回りに回します。
  10. 13/32インチを使用して、ナットを反時計回りに緩めます。(10 mm)ナットドライバーまたはソケットレンチ、入力端子スタッドから。
  11. ケーブルラグを入力端子スタッドから取り外します。

JNP10K-PWR-DC2 電源の取り付け

JNP10K-PWR-DC2 電源をシャーシに取り付ける前に、以下を実行します。

  • すべての安全上の警告と注意に必ず従ってください。

    警告:

    DC電源の手順を実行する前に、DC回路に通電していないことを確認してください。すべての電力を確実に切るために、DC回路用のパネルボードでサーキットブレーカーを探し、サーキットブレーカーのスイッチをオフ(O)の位置にし、サーキットブレーカーのスイッチハンドルをオフの位置にテープで固定します。

    警告:

    動作中のJNP10K-PWR-DC2電源をシャーシから取り外す際は、熱保護手袋を着用して、重度のやけどから身を守ります。JNP10K-PWR-DC2 電源は、機器の電源がオンのとき、70 °C から 80 °C(158 °F から 176 °F)の温度に達することがあります。

    注意:

    ルーターに電源を接続する前に、資格のある電気技師が、用意したアース ケーブルと電源ケーブルにケーブル ラグを取り付ける必要があります。ケーブルのラグが正しく取り付けられていないと、ルーターが損傷する可能性があります(ショートするなど)。

    注意:

    すべてのスロットで同じタイプの電源を使用します。実稼働シャーシには、AC電源とDC電源を混在させないでください。

    注意:

    安全性およびEMI(電磁干渉)要件を満たし、適切な動作を保証するには、MX10004ルーターを電源に接続する前にアースに接続する必要があります。シャーシへの個別の接地線が必要な設置では、ルーターシャーシの保護接地端子を使用して接地に接続します。別の接地線を使用してMX10004ルーターをアースに接続する手順については、 MX10004ルーターをアースに接続するを参照してください。

    手記:

    JNP10K-PWR-DC2 電源のバッテリー リターンは、絶縁型 DC リターン(DC-I)として接続する必要があります。

  • ESDによる損傷の防止方法を確認します。静 電放電による損傷の防止を参照してください。

  • DC 電源装置の取り付けに使用できる次の部品と工具があることを確認します。

    • 静電放電(ESD)接地ストラップ

    • ケーブル ラグ(付属)を取り付け、電源ケーブルとラグの圧着部の周囲に熱収縮チューブ絶縁体を備えた大電流ケーブル アセンブリ CBL-PWR2-BARE(付属品)

      JNP10K-PWR-DC2(Panduit LCD4-14A-L、または同等品)および4AWG(21.1 mm2)電源ケーブル用のサイズの端子ラグ

      定格75°Cまたは地域の電気コードに準拠した4 AWG(21.1 mm²)撚り線としての電源ケーブル

    • 13/32インチ(10 mm)ナットドライバーまたはソケットレンチ

    • プラス(+)ねじ回し、No.1およびNo.2

    • マルチメータ

JNP10K-PWR-DC2 電源をMX10004に取り付けるには、次の手順に従います。

  1. ESD 接地ストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端をシャーシの ESD ポイントと接続します。ESDポイントは、保護接地端子の横、MX10004背面のPSU5の下にあります(図11を参照)。
  2. 電源装置のコンポーネント、ピン、リード線、またはハンダ接続部に触れないように注意して、電源装置を袋から取り出します。
  3. 電源装置の 4 面すべてを覆っている保護用ラップをはがし、はがします。
  4. 電源スイッチがスタンバイ(O)の位置に設定されていることを確認します。このスイッチは出力電圧をオフにします。DCを中断しません。
  5. プラス(+)ドライバ(No.2)を使用してネジを緩め、電源入力端子からプラスチックケーブルカバーを取り外します(図24を参照)。
    図 24:JNP10K-PWR-DC2 電源Remove the Plastic Cable Cover on a JNP10K-PWR-DC2 Power Supplyのプラスチック ケーブル カバーの取り外し
  6. 13/32 インチを使用して、各 DC 電源入力端子からナットを取り外します。(10 mm)ナットドライバーまたはソケットレンチ。
  7. DC 電源ケーブルのリード線間の電圧が 0 V になるように、電源回路ブレーカーが開いていることを確認します。また、DC 電源の接続中にケーブルのリード線がアクティブにならないようにも注意してください。
  8. 電源装置に接続する前に、DC 電源ケーブルに正しいラベルが付いていることを確認してください。リターンがバッテリー設備のシャーシアースに接続される一般的な配電方式では、マルチメータを使用して、シャーシアースへの–48 VおよびRTN DCケーブルの抵抗を確認できます。
    • シャーシのアースに対する抵抗が非常に高い(開回路を示す)ケーブルはマイナス(-)で、 -48 V (入力)DC 電源入力端子に取り付けます。

    • シャーシのアースへの抵抗が非常に低い(閉回路を示す)ケーブルはプラス(+)で、 RTN (リターン)DC 電源入力端子に取り付けます。

    JNP10K-PWR-DC2 電源は、1 つのハウジング内の 2 つの電源に相当します。各 JNP10K-PWR-DC2 には、4 組の独立した DC 電源入力端子があります。

    • 入力A0::RTN –48 V/–60 V

    • 入力B0::RTN -48 V/-60 V

    • 入力A1: : RTN –48 V/–60 V

    • 入力B1: : RTN -48 V/-60 V

    システムの信頼性を確保するために、すべての入力にソースの冗長性(ソースAとソースB)を推奨します。2 つの電源が利用できない場合は、同じ電源からの 2 つのフィードを使用して、配電の信頼性を確保します。2 つのフィードは、ソースからシステムへの 2 つの独立した配電ルートを意味します。 図 25 を参照してください。

    図 25:JNP10K-PWR-DC2 入力端子マーキング JNP10K-PWR-DC2 Input Terminal Marking
    注意:

    電源接続が適切な極性を維持していることを確認する必要があります。電源ケーブルには、極性を示すために (+) および (–) のラベルが付いている場合があります。DC 電源ケーブルの標準的な色分けはありません。

  9. 各電源ケーブル ラグを関連する DC 電源入力端子に取り付け、各ケーブル ラグをナットで固定します(図 26 を参照)。24 lb-inの間で適用します。(2.7 Nm)および25 lb-in。(2.8 Nm)の各ナットへのトルク。(13/32インチを使用します。[10 mm]ナットドライバーまたはソケットレンチ。
    1. 各プラス (+) DC 電源ケーブル ラグを RTN (リターン)DC 電源入力端子に固定します。

    2. 各マイナス (-) DC 電源ケーブル ラグを -48 V (入力)DC 電源入力端子に固定します。

    図 26:DC 電源ケーブルを JNP10K-PWR-DC2 電源Connect the DC Power Source Cables to a JNP10K-PWR-DC2 Power Supplyに接続します
  10. プラスチック製のケーブルカバーを電源ケーブルの各セットに取り付け、プラス(+)ねじ回し(No.2)を使用してネジを締めます。
  11. プラス (+)ねじ回し(番号 1)を使用して、非脱落型ネジを反時計回りに緩めます。
  12. 非脱落型ネジを電源装置のフェースプレートから離れるように回転させて、ラッチを外します。
  13. 両手を使って、ルーター背面の電源スロットに電源装置を置きます。電源装置がスロットに完全に装着されるまで、電源装置をシャーシにまっすぐ挿入します。(図 27 を参照)。
  14. 非脱落型ネジを電源装置のフェースプレートに押し込みます。ネジがフェースプレートの対応する穴の内側に収まっていることを確認します。
  15. プラス(+)ねじ回し(No.1)で時計回りに回して、非脱落型ネジを締めます。ネジが完全に締まると、ラッチがルーターシャーシにロックされます。
    図 27:MX10004 Install a JNP10K-PWR-DC2 in an MX10004への JNP10K-PWR-DC2 の取り付け
  16. INP1 ケーブルを電源に配線し、INP2 ケーブルを別の電源に配線します。JNP10K-PWR-DC2 は電力を共有するため、1 つの入力で電力が低下しても、電源は内部でロード バランシングできます。
    警告:

    電源コードがルーターのコンポーネントへのアクセスを妨げたり、人がつまずく可能性のある場所に垂れ下がったりしないようにしてください。

  17. 3つのDIPスイッチを設定して、入力ソースの数を示し、高電力または低電力を示します。表 4 および 図 28 を参照してください。

    両方のソース入力を使用する場合は、両方のイネーブルスイッチを オン の位置に設定します。ソースの冗長性を使用しない場合は、未使用のソースを オフ の位置に設定します。LEDが赤に点灯し、ソース入力が使用中でなく、イネーブルスイッチが オンの場合、エラーを示します。

    表 4:JNP10K-PWR-DC2 DIP スイッチの設定

    スイッチ

    状態

    形容

    1

    オン

    IP0 が存在します。

    オフ

    IP0 が存在しません。

    2

    オン

    IP1 が存在します。

    オフ

    IP1 は存在しません。

    3

    オン

    80 A フィードに対応。2750 Wはシングルフィード用で、5500 Wはデュアルフィード用です。

    オフ

    60 A フィードで有効。2200 Wはシングルフィード用で、4400 Wはデュアルフィード用です。

    図 28: 電源Set the Enable Switches for the Power Sourceのイネーブル スイッチの設定
    1

    DIPスイッチ

    2

    電源スイッチ:オン(|)およびスタンバイ(O)

  18. 電源フェースプレートの入力 1 と 2 の LED が点灯し、点灯していることを確認します。
  19. 電源スイッチをオン(|)の位置に押します。

JNP10K-PWR-DC2 電源の取り外し

ルーターから DC 電源を取り外す前に、以下を行ってください。

  • ESDによる損傷の防止方法を確認します。静 電放電による損傷の防止を参照してください。

  • JNP10K-PWR-DC2 電源装置を取り外すために、以下の部品と工具が揃っていることを確認します。

    • 158°Fから176°F(70°C〜80°F)の温度に耐えることができる熱保護手袋

    • 静電放電(ESD)接地ストラップ

    • プラス(+)ねじ回し、No.1およびNo.2

    • 13/32インチ(10 mm)ナットドライバーまたはソケットレンチ

    • 交換用電源装置または電源スロットのカバー

注意:

動作中のJNP10K-PWR-DC2電源は、機器がオンのときに158°F〜176°F(70°C〜80°F)の温度に達することがあります。けがをしないように、動作中の電源に素手で触れないでください。

注意:

電源装置を取り外す前に、シャーシに残っているルーターに電力を供給するのに十分な電源装置があることを確認してください。MX10004 MX10004 コンポーネントの電源計画と電力要件を参照してください。

注意:

ルータが動作している間は、電源スロットを長時間空のままにしないでください。すぐに電源装置を交換するか、空のスロットにカバーを取り付けます。

MX10004 ルーターから JNP10K-PWR-DC2 電源を取り外すには、次の手順に従います。

  1. ESD 接地ストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端をシャーシの ESD ポイントと接続します。ESDポイントは、保護接地端子の横、MX10004背面のPSU5の下にあります(図11を参照)。
  2. DC 電源ケーブルのリード線の両端の電圧が 0 V であることを確認してください。
  3. 非脱落型ネジの右側にある黒い電源出力スイッチがスタンバイ位置に設定されていることを確認します。
  4. プラス (+)ねじ回し(No.1)を使用して、非脱落型ネジを反時計回りに緩めます。( 図 29 を参照)
    図 29:MX10004 Remove a JNP10K-PWR-DC2 Power Supply on an MX10004の JNP10K-PWR-DC2 電源の取り外し
  5. 非脱落型ネジを電源装置のフェースプレートから離れるように回転させて、ラッチを外します。
    手記:

    シャーシの損傷を防ぐために、イジェクタが完全に開いていることを確認します。 図 30 を参照してください。

    図 30:オープン電源イジェクタ Open Power Supply Ejector
  6. 高温の電源から手を保護するために、耐熱手袋を着用してください。
  7. 電源装置のコンポーネント、ピン、リード、またはハンダ接続部に触れないように注意しながら、手袋をはめた片手を電源装置の下に置き、電源装置を支えます。もう一方の手で電源装置のハンドルをつかみ、電源装置をシャーシから完全に引き出します。
  8. 電源装置を交換しない場合は、スロットにカバーを取り付けます。カバーを取り付けるには、親指と人差し指をカバーの指穴に挿入し、スプリングラッチをつまんで引っ込め、カバーをスロットに置きます。電源装置やカバーを取り付けずにシャーシを運転しないでください。
  9. 入力端子スタッドを保護しているプラスチックケーブルカバーのネジを緩めます。プラス(+)ねじ回し(No.2)を使用して、ねじを反時計回りに回します。
  10. 13/32インチを使用して、ナットを反時計回りに緩めます。(10 mm)ナットドライバーまたはソケットレンチ、入力端子スタッドから。
  11. ケーブルラグを入力端子スタッドから取り外します。

JNP10K-PWR-AC3H 電源装置の取り付け

注意:

すべてのスロットで同じタイプの電源を使用します。実稼働シャーシには、電源モデルを混在させないでください。システムで 2 つのモデルを同時に実行できるのは、すべての JNP10K-PWR-AC/JNP10K-PWR-AC2 電源を JNP10K-PWR-AC3H 電源にホットスワップしているときだけです。

警告:

実行中のJNP10K-PWR-AC3H電源をシャーシから取り外す際は、熱保護手袋を着用して、重度のやけどから身を守ります。機器の電源がオンのとき、電源は158°Cから176°C(70°Fから80°F)の温度に達することがあります。

JNP10K-PWR-AC3H 電源をシャーシに取り付ける前に、以下を行ってください。

  • すべての安全上の警告と注意に従ったことを確認してください。

  • ESDによる損傷の防止方法を理解しておいてください。静 電放電による損傷の防止を参照してください。

  • AC 電源コンセントに電源スイッチがある場合は、オフ(O)の位置に設定します。JNP10K-PWR-AC3H 電源装置を取り付けるために、次の部品と工具が揃っていることを確認します。

    • 静電放電(ESD)接地ストラップ

    • プラス(+)ねじ回し、No.1

    • 地理的な場所(低電圧設備の場合)または入力アンペア数(高電圧設備の場合)に適した電源ケーブル。 MX10004電源ケーブルの仕様を参照してください。

JNP10K-PWR-AC3H 電源をMX10004に取り付けるには、次の手順に従います。

  1. ESD 接地ストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端をシャーシの ESD ポイントと接続します。保護接地端子の横、MX10004背面のPSU2の下にESDポイントがあります(図31を参照)。
    図31:MX10004ESD Point on the Rear of the MX10004背面のESDポイント
    1

    ESDポイント


  2. 電源ユニットの接続部に触れないように注意して、電源ユニットをバッグから取り出します。
  3. 電源スイッチがスタンバイ(O)の位置に設定されていることを確認します。スタンバイ位置では、スイッチは出力電圧をオフにし、入力電力を遮断しません。
  4. プラス(+)ねじ回し(No.1)を使用して反時計回りに回して、非脱落型ネジを緩めます。
  5. 非脱落型ネジを電源装置のフェースプレートから離れるように回転させて、ラッチを外します。
    手記:

    電源装置は、MX10004の PSU 0 から PSU 2 までの任意のスロット(上から下)に取り付けることができます。

  6. 両手を使って、システム背面の電源ユニットスロットに電源ユニットを置きます。電源装置がスロットに完全に装着されるまで、電源装置をシャーシにまっすぐ挿入します。電源フェースプレートが、隣接する電源フェースプレートまたは電源カバーと同じ高さになっていることを確認します(図32を参照)。
    図 32:JNP10K-PWR-AC3H Install a JNP10K-PWR-AC3Hの取り付け
  7. 非脱落型ネジを電源装置のフェースプレートに押し込みます。ネジがフェースプレートの対応する穴の内側に収まっていることを確認します。
  8. プラス (+)ねじ回し(No.1)を使用して時計回りに回し、非脱落型ネジを締めます。ネジが完全に締まると、ラッチがルーターシャーシにロックされます。
  9. 各電源ケーブルを専用の電源(A0、B0、A1、B1)に接続します。JNP10K-PWR-AC3Hでは、各電源を別々の電源に接続するだけで済みます。電源ユニットを電源に接続できるケーブルには、まっすぐな電源コードを使用するものと、直角(RA)の電源コードを使用するものの2種類があります。ストレート電源コードまたは RA 電源コードを使用して、電源モジュールを電源に接続できます。JNP10K-PWR-AC3H PSU の電源コード プラグとコンセントは、SAFE-D-Grid コネクタ システムを使用します。SAFE-D-GRIDコネクタにはラッチシステムが組み込まれており、電源コードをPSUに固定します。
    1. 直角の電源コードを取り付けるときは、入力の左側の列(A0とB0)を最初に接続する必要があります。図 3 を参照してください。
      図33:AC0HRight Angle Plugs for A0 and B0 Inputs of AC3HのA0およびB0入力用の直角プラグ
    2. 次に、入力A1および/またはB1の右側の列を接続します。図 34 を参照してください。
      図34:AC3HRight Angle Plugs for A1 and B1 Inputs of AC3HのA1およびB1入力用の直角プラグ
    1. まっすぐな電源コードを使用する場合は、まっすぐな電源コードを任意の順序で接続できます。図 5 を参照してください
      図 35:AC3H Connecting Straight Power Cords to AC3Hへのストレート電源コードの接続
    手記:

    バッフルの取り付けはオプションであり、PSU の左側からルータの背面にエアーフローを方向転換する場合にのみ使用します。これにより、NEB への準拠が保証されます。

    バッフルは、電源装置をルータに挿入する前に取り付けてください。 図 36 を参照してください。

    図 36: JNPR10K-PWR-AC3H Installing Baffle in JNPR10K-PWR-AC3Hへのバッフルの取り付け
  10. 各電源ケーブルについて、C21 コネクタ付きのケーブルの端を JNP10K-PWR-AC3H 電源に挿入します。固定具を使用して、電源コードを電源装置の所定の位置に保持します。図 37 を参照してください。
    図 37: バッフル Installing a JNPR10K-PWR-AC3H using RA Power Cords with Baffle付きの RA 電源コードを使用した JNPR10K-PWR-AC3H の取り付け
    警告:

    電源コードがルーターのコンポーネントへのアクセスを妨げたり、人がつまずく可能性のある場所に垂れ下がったりしないようにしてください。

  11. AC 電源コンセントに電源スイッチがある場合は、オン(|)の位置に設定します。
  12. 5 つの DIP スイッチを設定して、入力と、電源装置が 3000 W、6000 W、または 7800 W のいずれで動作しているかを設定します。 表 5 を参照してください。
    表 5:JNP10K-PWR-AC3H 電源の DIP スイッチ設定

    INP-A0(スイッチ0)

    INP-A1(スイッチ1)

    INP-B0(スイッチ2)

    INP-B1(スイッチ3)

    スイッチ4(高入力20A/低入力15A)

    出力電力

    15-A

    オフ

    オフ

    オフ

    オン

    オフ(15 A)

    2300W

    オフ

    オフ

    オン

    オフ

    オフ(15 A)

    2300W

    オフ

    オフ

    オン

    オン

    オフ(15 A)

    4600W

    オフ

    オン

    オフ

    オフ

    オフ(15 A)

    2300W

    オフ

    オン

    オフ

    オン

    オフ(15 A)

    4600W

    オフ

    オン

    オン

    オン

    オフ(15 A)

    6900W

    オフ

    オン

    オン

    オフ

    オフ(15 A)

    4600W

    オン

    オフ

    オフ

    オフ

    オフ(15 A)

    2300W

    オン

    オフ

    オフ

    オン

    オフ(15 A)

    4600W

    オン

    オフ

    オン

    オフ

    オフ(15 A)

    4600W

    オン

    オフ

    オン

    オン

    オフ(15 A)

    6900W

    オン

    オン

    オフ

    オフ

    オフ(15 A)

    4600W

    オン

    オン

    オフ

    オン

    オフ(15 A)

    6900W

    オン

    オン

    オン

    オフ

    オフ(15 A)

    6900W

    オン

    オン

    オン

    オン

    オフ(15 A)

    7800W

    20-A

    オフ

    オフ

    オフ

    オン

    オン(20 A)

    3000W

    オフ

    オフ

    オン

    オフ

    オン(20 A)

    3000W

    オフ

    オフ

    オン

    オン

    オン(20 A)

    6000W

    オフ

    オン

    オフ

    オフ

    オン(20 A)

    3000W

    オフ

    オン

    オフ

    オン

    オン(20 A)

    6000W

    オフ

    オン

    オン

    オフ

    オン(20 A)

    6000W

    オフ

    オン

    オン

    オン

    オン(20 A)

    7800W

    オン

    オフ

    オフ

    オフ

    オン(20 A)

    3000W

    オン

    オフ

    オフ

    オン

    オン(20 A)

    6000W

    オン

    オフ

    オン

    オフ

    オン(20 A)

    6000W

    オン

    オフ

    オン

    オン

    オン(20 A)

    7800W

    オン

    オン

    オフ

    オフ

    オン(20 A)

    6000W

    オン

    オン

    オフ

    オン

    オン(20 A)

    7800W

    オン

    オン

    オン

    オフ

    オン(20 A)

    7800W

    オン

    オン

    オン

    オン

    オン(20 A)

    7800W

  13. AC電源コンセントに電源スイッチがある場合は、電源スイッチをオフにしてからAC電源コードを電源コンセントに差し込みます。
  14. 電源装置フェースプレートの INP A0INP A1INP B0、および INP B1 LED が点灯し、点灯していることを確認します。
  15. 電源スイッチをオン(|)の位置に押します。

JNP10K-PWR-AC3H 電源の取り外し

JNP10K-PWR-AC3H 電源装置をシャーシから取り外す前に、以下を行ってください。

  • ESDによる損傷の防止方法を理解しておいてください。静 電放電による損傷の防止を参照してください。

  • 次の部品と工具が揃っていることを確認します。

    • 70°C(158°F)の温度に耐えられる熱保護手袋

    • 静電放電(ESD)接地ストラップ

    • プラス(+)ねじ回し、No.1

    • 交換用電源装置または電源スロットのカバー

警告:

動作中のJNP10K-PWR-AC3H電源をシャーシから取り外す際は、熱保護手袋を着用して、重度のやけどから身を守ります。機器の電源がオンのとき、電源は158°Cから176°C(70°Fから80°F)の温度に達することがあります。

注意:

電源装置を取り外す前に、シャーシに残っているルーターに電力を供給するのに十分な電源装置があることを確認してください。 PTX10004 コンポーネントの電力要件を参照してください。

注意:

ルータが動作している間は、電源スロットを長時間空のままにしないでください。すぐに電源装置を交換するか、空のスロットにABPMまたはカバーを取り付けます。

MX10004 ルーターから JNP10K-PWR-AC3H 電源を取り外すには、次の手順に従います。

  1. ESD 接地ストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端をシャーシの ESD ポイントと接続します。保護接地端子の横、PTX10004背面のPSU2の下にESDポイントがあります(図38を参照)。
    図38:MX10004ESD Point on the Rear of the MX10004背面のESDポイント
    1

    ESDポイント


  2. 電源装置のアプライアンス インレットの横にある電源(|)スイッチをスタンバイ位置(O)にします。
  3. AC 電源コンセントに電源スイッチがある場合は、オフ(O)の位置に設定します。
  4. #1フィリップスドライバーを使用して固定具を取り外し、PSUから電源コードを取り外します。
    図 39:JNP10K-PWR-AC3H 電源Detach the Power Cords from JNP10K-PWR-AC3H Power Supplyから電源コードを取り外
  5. 固定具を緩めて取り外し、PSU から電源コードを取り外し、JNP10K-PWR-AC3H 電源フェースプレートの各入力から IEC320-C21 コネクタを外します。
  6. プラス (+)ねじ回し(No.1)を使用して、非脱落型ネジを反時計回りに緩めます。 図 40 を参照してください。
    手記:

    シャーシを傷つけないように、イジェクタが完全に開いていることを確認します。

    図 40:MX10004 Remove a JNP10K-PWR-AC3H Power Supply from a MX10004から JNP10K-PWR-AC3H 電源を取り外
  7. 非脱落型ネジを電源装置のフェースプレートから離れるように回転させて、ラッチを外します。
  8. 電源装置をシャーシから取り外す前に、熱保護手袋を着用してください。
  9. 電源装置の出力接続部、ピン、リード線、またはハンダ接続部に触れないように注意しながら、手袋をはめた片方の手を電源装置の下に置き、電源装置を支えます。もう一方の手で電源装置のハンドルをつかみ、電源装置をシャーシから完全に引き出します。
    注意:

    出力接続をぶつけないでください。接続が固い物体に当たると、電源装置が損傷する可能性があります。

  10. JNP10K-PWR-AC3H電源を静電気防止面に置いて完全に冷ましてから、電源装置を帯電防止袋に入れて保管します。
  11. 交換用 JNP10K-PWR-AC3H 電源を取り付けます。
    注意:

    すべてのスロットで同じタイプの電源を使用します。実稼働シャーシには、電源モデルを混在させないでください。
