Junos Space アプライアンスの AC 電源モジュールの交換

アプライアンスのシャーシから電源モジュールを取り外すために、次の部品とツールが利用可能であることを確認します。

メモ：

Junos Space アプライアンスに電源モジュールが 1 つしか取り付けられていない場合は、電源モジュールを取り外す前にアプライアンスの電源を切る必要があります。

このトピックは、次のセクションで構成されています。

AC 電源モジュールの取り外し

AC 電源モジュールを取り外すには、次の手順を実行します。

静電気防止袋または静電気防止マットを、平らで安定した場所に置きます。
(オプション)手首に静電放電(ESD)接地ストラップを取り付け、ストラップを外部のESDポイントに接続します。
AC電源コンセントに電源スイッチが付いている場合は、オフの位置に設定します。
電源コンセントに接続されている電源コードのプラグ端をそっと引き出します。
電源コード固定具を取り外し、電源モジュールの前面プレートに接続されている電源コードのソケット側をそっと引き出して、電源モジュールの前面プレートから電源コードを取り外します。

図1に示すように、ロックしているイジェクトレバーを右にスライドさせて、最も遠い位置にします。

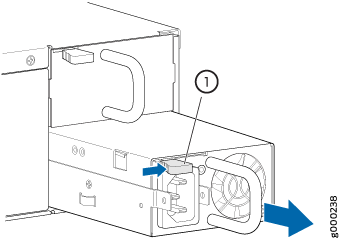

図1:AC電源モジュールの Removing the AC Power Supply Module

取り外し

—

電源装置イジェクトレバー

電源装置のハンドルをつかみ、しっかりと引いて、電源装置モジュールをアプライアンスから半分まで引き出します。
電源モジュールの下に片手を添えて支え、アプライアンスから完全に引き出します。電源コンポーネント、ピン、リード、またははんだ接続に触れないように注意してください。
電源モジュールを帯電防止袋に入れるか、静電気防止用マットの上に置いて、平らで安定した面に置きます。

AC 電源モジュールを取り付けるには、次の手順を実行します。

交換用の電源モジュールを、電源モジュールのピン、リード線、またははんだ接続に触れないように注意しながら、帯電防止袋から取り出します。
(オプション)手首に静電放電(ESD)接地ストラップを取り付け、ストラップを外部のESDポイントに接続します。
電源スロットにカバーパネルがある場合は、イジェクトレバー(カバーパネル上)を右にスライドさせてからカバーを取り出します。後で使用するためにカバーパネルを保管してください。

図 2 に示すように、新しい電源モジュールをイジェクトレバーがロックされるまでスロットに挿入して押し込みます。

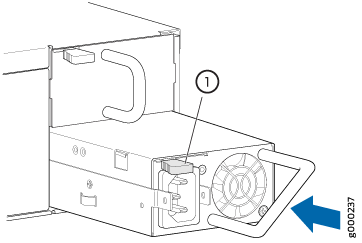

図2:AC電源モジュールの Installing the AC Power Supply Module

取り付け

—

電源装置イジェクトレバー

AC 電源コードを電源モジュールに接続します。詳細については、「 Junos Space アプライアンスへの AC 電源の接続」トピックを参照してください。
アプライアンスの電源がオンになっていない場合は、電源モジュールの横にある背面パネルのスイッチを押して、アプライアンスの電源をオンにします。

電源モジュールに電力を供給すると、Junos Space アプライアンスの電源がオンになり始めます。電源モジュールが正しく取り付けられ、正常に機能している場合、電源モジュールの LED は、電源モジュールがアプライアンスに電力を供給しているときは緑色に、電源モジュールがスタンバイモード(アプライアンスに電力を供給していない)の場合はオレンジ色に点灯します。
