アースをEXシリーズスイッチに接続

適切な動作を確保し、安全性とEMI(電磁干渉)の要件を満たすには、スイッチに電源を接続する前に、EXシリーズスイッチをアースに接続する必要があります。スイッチをアースに接続するには、スイッチシャーシの保護接地端子を使用する必要があります( 図2を参照)。

EXシリーズスイッチはアクセス制限された場所に設置し、シャーシが常に適切に接地されていることを確認する必要があります。EXシリーズスイッチは、シャーシ上に2穴の保護接地端子を備えています。各種EXシリーズスイッチの接地端子の位置については、表1 をご覧ください。どのような状況においても、この接地接続を使用してシャーシの接地を行ってください。AC 電源システムの場合は、2 穴接地ラグ接続とともに、AC 電源コードの接地線も使用する必要があります。このテスト済みシステムは、2穴の保護接地端子を備えた、適用されるすべてのEMC規制要件を満たしているか、上回っています。

資格のある電気技師が、用意するアースケーブルに適切なアースラグを取り付けていることを確認します。ラグが正しく取り付けられていない接地ケーブルを使用すると、スイッチが損傷する可能性があります。

EXシリーズスイッチをアースに接続するために必要な部品と工具
アースをEXシリーズスイッチに接続する前に従うべき特別な指示
アースとEXシリーズスイッチの接続

EXシリーズスイッチをアースに接続するために必要な部品と工具

EXシリーズスイッチをアースに接続する前に、スイッチに必要な部品と工具が揃っていることを確認してください。

表 1 は、接地端子の位置、接地ケーブルとラグの仕様、EXシリーズスイッチをアースに接続するために必要な部品を示しています。

表1:EXシリーズスイッチをアースに接続するために必要な部品
スイッチ	接地端子の位置	接地ケーブルの要件	アースラグの仕様	ネジとワッシャー	追加情報
EX2200	シャーシの背面パネル	14 AWG(2 mm²)、90°C以上のワイヤ、または地域の条例で許可されているもの	Panduit LCC10-14BWLまたは同等品—提供されていません	2 つの 10-32 x .25 インチ#10 スプリットロックワッシャー付きネジ—提供されていません #10 平ワッシャー 2 個—付属していません
EX2300-C	シャーシの背面パネル	14 AWG(2 mm²)、90°C以上のワイヤ、または地域の条例で許可されているもの	Panduit LCC10-14AW-Lまたは同等品—提供されていません	2 つの 10-32 x .25 インチ#10 スプリットロックワッシャー付きネジ—提供されていません #10 平ワッシャー 2 個—付属していません
EX2300279	シャーシの背面パネル	EX2300 スイッチ(EX2300-24MP および EX2300-48MP モデルを除く)—2 mm²(14 AWG)、90°C 以上のワイヤ、または地域の条例で許可されているもの EX2300-24MP および EX2300-48MP モデル—14-10 AWG STR(2.5-6 mm²)、12-10 AWG SOL(4-6 mm²)最小 90°C ワイヤ、またはローカルコードで許可されているもの — 提供されていません	EX2300スイッチ(EX2300-24MP および EX2300-48MP モデルを除く)は提供されません。 EX2300-24MPおよびEX2300-48MPモデル(Panduit LCA10-10Lまたは同等品)は提供されていません	EX2300スイッチ(EX2300-24MP および EX2300-48MP モデルを除く) 2 つの 10-32 x .25 インチ#10 スプリットロックワッシャー付きネジ—付属していません #10 平ワッシャー 2 個—付属していません EX2300-24MPおよびEX2300-48MPモデルパンプラス M 4 x 6 mm ニッケルメッキネジ 1 本—付属
EX3200およびEX3300	シャーシの背面パネル	14 AWG(2 mm²)、90°C以上のワイヤ、または地域の条例で許可されているもの	Panduit LCC10-14BWLまたは同等品—提供されていません	2 つの 10-32 x .25 インチ#10 スプリットロックワッシャー付きネジ—提供されていません #10 平ワッシャー 2 個—提供されていません	EX3200スイッチについては、アースをEXシリーズスイッチに接続する前に従うべき特別な手順を参照してください。
EX3400279	シャーシの背面パネル	14-10 AWG STR(2.5-6 mm²)、90°C以上のワイヤ、またはローカルコードで許可されている場合	Panduit LCD10-10A-Lまたは同等品—提供されていません	2 つの 10-32 x .25 インチ#10 スプリットロックワッシャー付きネジ—提供されていません #10 平ワッシャー 2 個—提供されていません
EX4200	シャーシの左側面	14 AWG(2 mm²)、90°C以上のワイヤ、または地域の条例で許可されているもの	Panduit LCC10-14BWLまたは同等品—提供されていません	2 つの 10-32 x .25 インチ#10 スプリットロックワッシャー付きネジ—提供されていません #10 平ワッシャー 2 個—提供されていません	アースをEXシリーズスイッチに接続する前に従うべき特別な手順を参照してください。
EX4300 スイッチ(EX4300-48MP および EX4300-48MP-S スイッチを除く)	シャーシの背面パネル	14-10 AWG STR(2.5-6 mm²)、90°C以上のワイヤ、またはローカルコードで許可されている場合	Panduit LCD10-10A-Lまたは同等品—提供されていません	2 つの 10-32 x .25 インチ#10 スプリットロックワッシャー付きネジ—提供されていません #10 平ワッシャー 2 個—提供されていません
EX4300-48MP および EX4300-48MP-S スイッチ	シャーシの背面パネル	14-10 AWG STR(2.5-6 mm²)、90°C以上のワイヤ、またはローカルコードで許可されている場合	Panduit LCD10-14B-L、LCC10-BW-L、または同等品—提供されていません	2 つの 10-32 x .25 インチ#10 スプリットロックワッシャー付きネジ—提供されていません #10 平ワッシャー 2 個—提供されていません
EX4500およびEX4550	シャーシの左側面	14 AWG(2 mm²)、90°C以上のワイヤ、または地域の条例で許可されているもの	Panduit LCC10-14BWLまたは同等品—提供されていません	2 つの 10-32 x .25 インチ#10 スプリットロックワッシャー付きネジ—提供されていません #10 平ワッシャー 2 個—提供されていません	アースをEXシリーズスイッチに接続する前に従うべき特別な手順を参照してください。
EX6210	シャーシの背面パネル(左側下)	接地ケーブルは、給電ケーブルと同じゲージで、地域の条例で許可されているゲージでなければなりません。	Panduit LCD2-14A-Qまたは同等の—提供	2 つの 1/4 -20 x 0.5 インチ#1/4インチスプリットワッシャー付きネジ付属 #1/4 インチ平ワッシャー 2 個—提供
EX8208	シャーシの左側面	6 AWG(13.3 mm²)、90°C以上のワイヤ、または地域の条例で許可されているもの	Panduit LCD2-14A-Qまたは同等の—提供	2 つの 1/4 -20 x 0.5 インチ#1/4インチスプリットワッシャー付きネジ付属 #1/4 インチ平ワッシャー 2 個—提供
EX8216	2つの接地端子: シャーシの左側面シャーシの背面パネル手記： 2 つの保護接地端子のうち 1 つだけを使用してください。	2 AWG(33.6 mm²)、90°C以上のワイヤ、または地域の条例で許可されているもの	Panduit LCD2-14A-Qまたは同等のを提供	2 つの 1/4 -20 x 0.5 インチ#1/4インチスプリットワッシャー付きネジ付属 #1/4 インチ平ワッシャー 2 個—提供
EX9204、EX9208、およびEX9214	シャーシの背面パネル	6 AWG(13.3 mm²)以上の 1 本のワイヤ、90°C 以上のワイヤ、またはローカルコードに準拠するワイヤ 1 本	Thomas& Betts LCN6-14 または同等品—提供	2 つの 1/4 -20 x 0.5 インチ#1/4インチスプリットワッシャー付きネジ—付属 #1/4 インチ平ワッシャー 2 個—提供	EX9200スイッチの接地ケーブルとラグの仕様を参照してください。
EX9251	シャーシの背面パネル	12 AWG(2.5 mm²)、90°C以上のワイヤ、またはローカルコードに準拠するワイヤ—提供されていません	Panduit LCD10-10A-Lまたは同等品—提供されていません	10-32 ネジ 2 本(付属)	EX9200スイッチの接地ケーブルとラグの仕様を参照してください。
EX9253	シャーシの右側面	14-10 AWG(2-5.3 mm²)、90°C以上のワイヤ、またはローカルコードに準拠するワイヤ—提供されていません	Panduit LCD10-14B-Lまたは同等品—提供	M5 なべネジ 2 本(付属)

EXシリーズスイッチをアースに接続するために必要な工具:

静電放電接地ストラップ(付属)
ネジを締めるためのプラス(+)No.2 ドライバ。

AC電源を使用するEXシリーズスイッチは、地理的な場所に適したAC電源コードを使用して、スイッチ内の電源を接地されたAC電源コンセントに差し込むと、接地が強化されます。

アースをEXシリーズスイッチに接続する前に従うべき特別な指示

表 2 は、アースをスイッチに接続する前に従う必要のある特別な手順を示しています。

表2:アースをEXシリーズスイッチに接続する前に従うべき特別な手順

スイッチ

特別な指示

EX3200およびEX4200

EX3200およびEX4200スイッチの初期バリエーションの一部で、保護接地端子の横のラベルに記載されているジュニパーネットワークスのモデル番号が750-021xxx から750-030の場合xxx 10-24x.25インチのネジが必要です。

EX4200、EX4500、およびEX4550

スイッチをラックまたはキャビネットの 4 支柱に取り付ける場合は、スイッチをラックまたはキャビネットに取り付けてから、アースラグをスイッチに取り付けます。

手記：

ラックの 4 支柱に取り付けられたスイッチの保護接地端子には、ラックが 27.5 インチの場合にのみ、左リアブラケットのスロットからアクセスできます。(69.85 cm)から 30.5 インチ(77.47 cm)、ラックの前面と同じ高さにスイッチを取り付けるための奥行き、29.5 インチ。(74.93 cm)から 32.5 インチ(82.55 cm)スイッチを取り付けるための奥行き 2 インチ。(5.08 cm)ラックの前面からくぼんでいます。図 1 を参照してください。

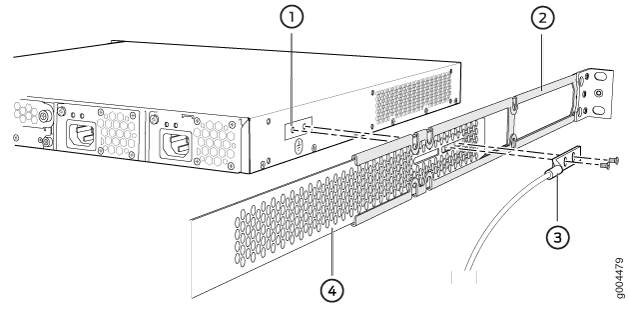

図 1:ラック

Connecting the Grounding Lug to a Switch Mounted on Four Posts of a Rack

の 4 支柱に取り付けられたスイッチに接地ラグを接続

1 — 保護接地端子	3 — アースラグ
2 — 側面取付けレール	4回 — リアマウントブレード

手記：

ブラケットは、アースラグを取り付ける前にシャーシに取り付ける必要があります。(ブラケットは、保護接地端子が見えるように、シャーシから引き離した状態を示しています。

アースとEXシリーズスイッチの接続

アースをEXシリーズスイッチに接続するには:

資格のある電気技師がケーブルラグをアースケーブルに接続していることを確認します。
接地ケーブルの一端を、スイッチが取り付けられているラックなどの適切な接地に接続します。
ESD 接地ストラップを手首に着け、ストラップをスイッチの ESD 接地ポイントと接続します。
アースケーブルに取り付けられたアースラグを保護接地端子の上に置きます。図 2 を参照してください。

図2:接地ケーブルをEXシリーズスイッチに接続する
ワッシャーとネジでアースラグを保護接地端子に固定します。
接地ケーブルは、他のスイッチコンポーネントに触れたり、アクセスを妨げたりしないように、また、人がつまずくような場所に垂れ下がらないようにしてください。

AC電源をEX9204スイッチに接続

スイッチに電源を接続する前に、以下を行ってください。

ESD(静電放電)による損傷の防止方法を理解していることを確認します。静電放電による損傷の防止を参照してください。
デバイスシャーシがアースに接続されていることを確認します。

注意：

シャーシに個別の接地線が必要な設置の場合は、スイッチを電源に接続する前に、資格のある電気技師にこの接続を完了してもらいます。アースを接続する手順については、アースをEXシリーズスイッチに接続するを参照してください。
スイッチに電源装置を取り付けます。 EX9204スイッチにAC電源を取り付けるを参照してください。

スイッチに電源を接続するために、以下の部品と工具が揃っていることを確認します。

ESD接地ストラップ
電源コードは、お住まいの地域に適したものです(付属していません)。 EX9204スイッチのAC電源コードの仕様

手記：

電源コードは出荷時に付属していません。これらは別途購入する必要があります。

EX9204スイッチは、最大4つのAC電源で構成できます。

注意：

同じシャーシ内にAC電源とDC電源を混在させないでください。

手記：

各電源装置は、専用の AC 電源コンセントに接続する必要があります。

警告：

電源コードがスイッチコンポーネントへのアクセスを妨げたり、人がつまずく可能性のある場所に垂れ下がったりしないようにしてください。

AC 電源を EX9204 スイッチに接続するには( 図 3 を参照):

ESD 接地ストラップを手首に着け、ストラップをシャーシの ESD ポイントと接続します。
電源装置がシャーシに完全に挿入され、しっかりとラッチされていることを確認します。EX9204スイッチにAC電源を取り付けるを参照してください。
必要に応じて、電源フェースプレートのアプライアンスインレットの横にある AC 入力スイッチをオフ(O)の位置に移動します。
電源コードのカプラーの端を、AC 電源フェースプレートの AC アプライアンスインレットに挿入します。
AC電源コンセントに電源スイッチがある場合は、オフ(O)の位置に設定します。
電源コードプラグをAC電源コンセントに挿入します。
AC 電源コンセントに電源スイッチがある場合は、オン(|)の位置に設定します。
電源装置のアプライアンスインレットの横にある AC 入力スイッチをオン(|)の位置に動かし、電源装置フェースプレートのステータス LED を確認します。電源装置が正しく取り付けられ、正常に機能している場合、 AC OK LED と DC OK LED は緑に点灯し、 PS FAIL LED は点灯しません。
残りの電源装置について、手順 2 から 9 を繰り返します。

図3:電源コードをEX9204スイッチ Connecting the Power Supply Cord to an EX9204 Switch

に接続する

AC電源を使用したEX9200スイッチの電源投入

スイッチの電源をオンにする前に、以下を確認してください。

これで、必要なスイッチコンポーネントがすべて取り付けられました。
スイッチ構成の冗長動作をサポートするために必要な台数の電源装置が取り付けられていること。
スイッチを静電放電(ESD)による損傷から保護する方法を理解しています。静電放電による損傷の防止を参照してください。

次の部品と工具が揃っていることを確認します。

ESDリストストラップ
PC などの外部管理デバイス
外部管理デバイスをコンソールポートまたはイーサネット管理<に接続するためのケーブル ... プライマリルーティングエンジンモジュール(REモジュール)の>ポート。

管理デバイスをコンソールポートに接続する方法については、 EX9200スイッチを管理コンソールまたは補助デバイスの接続を参照してください。管理デバイスをイーサネット管理ポートに接続する方法については、 EX9200スイッチをネットワークに接続してアウトオブバンド管理を参照してください。

スイッチの電源をオンにするには、次の手順を実行します。

手首用 ESD ストラップの一方の端を手首に直接巻き付けて締め、ストラップのもう一方の端をスイッチの ESD ポイントと接続します。
外部管理デバイスをイーサネット管理(<...>)プライマリREモジュールのポート。
外部管理デバイスの電源を入れます。
電源装置がシャーシに完全に挿入され、各ハンドルが前面プレートと同じ高さになっていることを確認します。
電源コードが各 AC 電源のアプライアンスのインレットにしっかりと挿入されていることを確認します。
電源装置の専用カスタマーサイトサーキットブレーカーのスイッチを入れます。設置場所のESDおよび安全上の指示に従ってください。
電源装置のAC入力スイッチをオン(|)の位置にします。電源装置の前面プレートの LED を確認します。電源装置が正しく取り付けられ、正常に機能している場合は、 AC OK LED と DC OK LED が緑色に点灯します。 PS FAIL LEDは点灯しない。
スイッチに取り付けられている残りの電源装置について、ステップ 7 を繰り返します。

いずれかの状況 LED が電源装置が正常に機能していないことを示している場合は、取り付けとケーブル接続の手順を繰り返します。 AC 電源を EX9204 スイッチに接続する、 AC 電源を EX9208 スイッチに接続する、または AC 電源を EX9214 スイッチに接続するを参照してください。
外部管理デバイスで、起動プロセスを監視して、システムが正しく起動することを確認します。

手記：

電源装置の電源を入れた後、60秒以上待ってから電源を切ります。電源装置の電源を切った後、60秒以上待ってから電源を入れ直してください。

電源装置の電源を入れたときにシステムの電源が完全にオフになっている場合、電源装置の起動シーケンスが完了すると、RE モジュールが起動します。ルーティングエンジンの起動が完了し、システムの電源を再度オフにする必要がある場合は、まず CLI request system halt コマンドを発行します。

電源装置の電源をオンにした後、電源装置が正常に機能していることを示すために、電源装置の LED や show chassis 動作モードの CLI コマンドなどのステータスインジケータが表示されるまでに最大 60 秒かかることがあります。最初の 60 秒間に表示される可能性のあるエラー標識はすべて無視してください。

DC電源をEX9204スイッチに接続

DC 電源を EX9204 スイッチに接続する前に、以下を行ってください。

ESD(静電放電)による損傷を防ぐために必要な予防措置を講じているか確認します( 静電放電による損傷の防止を参照)。
スイッチのシャーシがアースに接続されていることを確認します。

注意：

安全性およびEMI(電磁干渉)の要件を満たし、適切な動作を保証するには、EX9204スイッチを電源に接続する前にアースに接続する必要があります。シャーシへの個別の接地線が必要な設置では、スイッチシャーシの保護接地端子を使用して接地に接続します。別の接地線を使用してEX9204スイッチをアースに接続する手順については、アースをEXシリーズスイッチに接続するを参照してください。
電源装置をシャーシに取り付けます。EX9204スイッチにDC電源を取り付けるを参照してください。

DC 電源を EX9204 スイッチに接続するために、以下の部品と工具をご用意ください。

ESD接地ストラップ
ケーブルラグ(付属)が取り付けられた DC 電源ケーブル(付属していません)。

EX9204スイッチに付属するケーブルラグは、6AWG(13.3 mm²)電源ケーブル用のサイズです。用意する DC 電源ケーブルは、6 AWG(13.3 mm²)、最低 60°C のワイヤである必要があります。電源ケーブルとラグの周囲には、熱収縮チューブで絶縁体を取り付けることをお勧めします。
3/8インチ(9.5 mm)ナットドライバーまたはソケットレンチ
プラス(+)ねじ回し、No.1および2
マルチメータ

EX9204スイッチは、最大2つのDC電源で構成できます。

警告：

DC電源の手順を実行する前に、DC回路に通電していないことを確認してください。すべての電力を確実に切るために、DC回路用のパネルボードでサーキットブレーカーを探し、サーキットブレーカーのスイッチを OFF の位置にし、サーキットブレーカーのスイッチハンドルを OFF の位置にテープで固定します。

注意：

スイッチに電源を接続する前に、資格を持つ電気技師が、用意したアースケーブルと電源ケーブルにケーブルラグを取り付ける必要があります。ラグが正しく取り付けられていないケーブルは、スイッチを損傷する可能性があります(たとえば、短絡を引き起こすなど)。

注意：

同じシャーシ内にAC電源とDC電源を混在させないでください。

手記：

各電源入力フィードは、専用の DC 電源コンセントに接続する必要があります。

警告：

電源コードがスイッチコンポーネントへのアクセスを妨げたり、人がつまずく可能性のある場所に垂れ下がったりしないようにしてください。

DC 電源を EX9204 スイッチに接続するには( 図 6 を参照):

専用のカスタマーサイトのサーキットブレーカーをオフにします。DC 電源のケーブルのリード線の両端の電圧が 0 V であること、および設置中にケーブルのリード線がアクティブになる可能性がないことを確認します。
ESD 接地ストラップを手首に着け、ストラップをシャーシの ESD ポイントと接続します。
電源フェースプレートの電源スイッチをオフ(O)の位置に動かします。
ドライバを使用して、DIP入力モードスイッチの金属カバーを固定している拘束ネジを緩めます。DIP入力モードスイッチから金属カバーを取り外して、スイッチを露出させます。
ディップ入力モードスイッチの設定を確認してください。鋭利な非導電性のものを使用して、スイッチを目的の位置にスライドさせます。入力モードスイッチを、60A入力の場合は位置 0 、70A入力の場合は位置 1 に設定します( 図4を参照)。この設定は電源管理ソフトウェアによって使用され、電源装置をオンにする前に設定する必要があります。

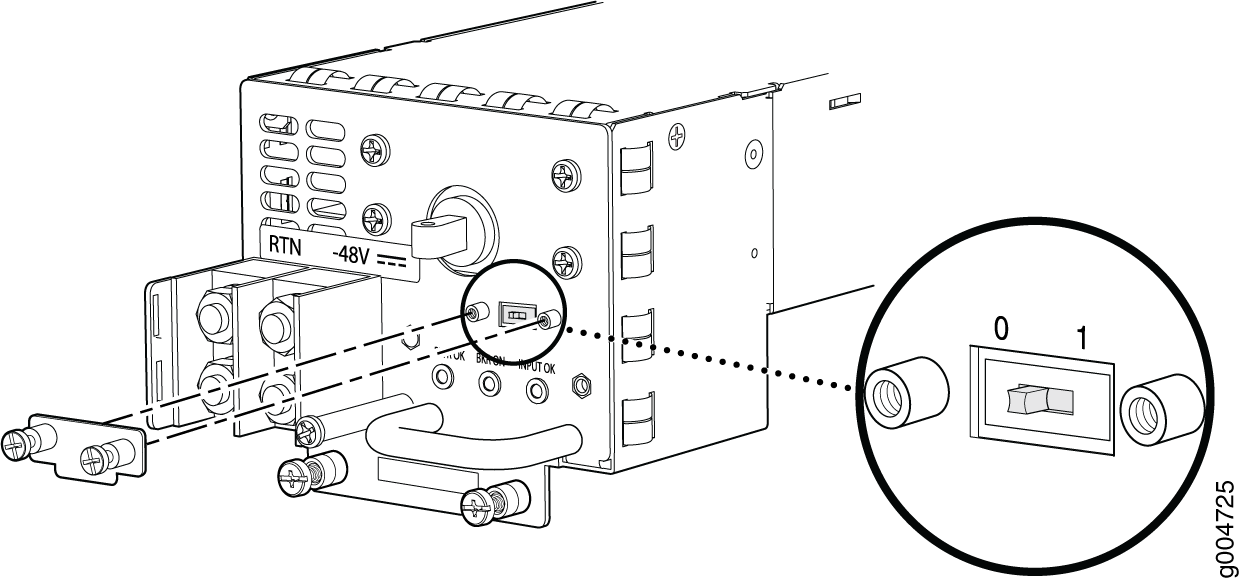

図4:DIP入力モードスイッチ
DIP 入力モードスイッチに金属カバーを取り付け、ドライバを使用して非脱落型ネジを締めます。
DC 電源入力端子からプラスチック製のケーブルカバーを取り外します。
電源装置に接続する前に、DC 電源ケーブルに正しいラベルが付いていることを確認してください。リターンがバッテリー設備のシャーシアースに接続される一般的な配電方式では、マルチメーターを使用して、シャーシアースへの –48V および RTN DCケーブルの抵抗を確認できます。
- シャーシのアースへの抵抗が非常に大きい(開回路を示す)ケーブルは –48 Vです。
- シャーシアースへの抵抗が非常に低い(閉回路を示す)ケーブルは RTNです。
注意：

電源接続が適切な極性を維持していることを確認する必要があります。電源ケーブルには、極性を示すために (+) および (–) のラベルが付いている場合があります。DC 電源ケーブルの標準的な色分けはありません。設置場所の外部 DC 電源で使用されている色分けによって、各電源装置の端子スタッドに接続する電源ケーブルのリード線の色分けが決まります。
電源ケーブルの周囲に熱収縮チューブの絶縁体を取り付けます。
熱収縮チューブを取り付けるには:
1. ケーブルのラグバレルに接続されている部分にチューブをスライドさせます。チューブがワイヤの端とそれに取り付けられているラグのバレルを覆っていることを確認します。
2. ヒートガンでチューブを収縮させます。ケーブルの周りをしっかりと収縮するように、チューブのすべての側面を均等に加熱してください。
図 5 に、熱収縮チューブを取り付ける手順を示します。

手記：
チューブを過熱しないでください。
図 5:熱収縮チューブの取り付け方法
7/16 インチを使用して、各 DC 電源入力端子からワッシャーとナットを取り外します。[11 mm]ナットドライバーまたはソケットレンチ。
各電源ケーブルラグを、最初に平ワッシャ、次に分割ワッシャ、次にナットで端子スタッドに固定します( 図 6 を参照)。23 lb-inの間で適用します。(2.6 Nm)および25 lb-in。(2.8 Nm)の各ナットへのトルク。ナットを締めすぎないでください。(7/16インチを使用してください。[11 mm]トルク制御ドライバーまたはソケットレンチ。
1. プラス(+)DC 電源ケーブルラグを RTN (リターン)端子に固定します。
2. マイナス(-)DC 電源ケーブルラグを -48V (入力)端子に固定します。
注意：

ナットを締めるときは、各電源ケーブルラグが端子ブロックの表面と同じ高さに収まるようにします。各ナットが端子スタッドに正しくねじ込まれていることを確認します。ナットを最初に端子スタッドに置いたときに、指で自由に回転できる必要があります。ねじ山が正しくないときにナットに取り付けトルクを加えると、端子スタッドが損傷する可能性があります。

注意：

DC 電源の端子スタッドの最大定格トルクは 36 lb-in です。(4.0 nm)です。過度のトルクが加わると、端子スタッドが損傷する可能性があります。DC 電源モジュールの端子スタッドのナットを締めるには、トルク制御ドライバまたはソケットレンチのみを使用してください。

注意：

PEM0 の DC 電源はフィード A からの専用電源フィードで駆動する必要があり、PEM2 の DC 電源はフィード B からの専用電源供給で電力を供給する必要があります。この構成は、システムに一般的に導入される A/B フィードの冗長性を提供します。

DC 電源への接続については、EX9204 スイッチの DC 電源の仕様を参照してください。
電源ケーブルをケーブル拘束具に沿ってシャーシの左または右の角に向かって配線します。必要に応じて、必ず用意されているプラスチック製の結束バンドをケーブル拘束具の開口部に通し、電源ケーブルを所定の位置に保持します。
透明なプラスチックカバーを前面プレートの端子スタッドにかぶせます。
電源ケーブルが正しいこと、ケーブルがスイッチコンポーネントに触れたりアクセスを妨げたりしていないこと、および人がつまずく可能性のある場所にケーブルが垂れ下がっていないことを確認します。
専用のカスタマーサイトサーキットブレーカーのスイッチを入れます。安全性とESDについては、設置場所の手順に従ってください。

電源装置の INPUT OK LED が緑色に点灯していることを確認します。
各 DC 電源モジュールで、DC サーキットブレーカーを中央の位置に切り替えてから、オン(|)の位置に移動します。

手記：
ブレーカーを素早く動かしすぎると、回路ブレーカーがオフ(O)の位置に戻ることがあります。

電源装置の前面プレートのステータス LED を確認します。電源装置が正しく取り付けられ、正常に機能している場合は、WWR OK、BRKR ON、および INPUT OK LED が緑色に点灯します。
残りの電源装置がある場合は、手順 2 から 15 を繰り返します。

手記：

PWR OK LED を機能させるには、スイッチファブリックモジュールを取り付ける必要があります。

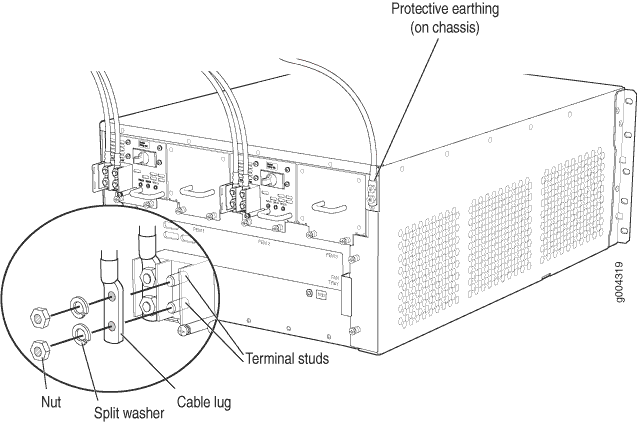

図6:DC電源をEX9204スイッチ Connecting DC Power to an EX9204 switch

に接続する

DC電源を使用したEX9200スイッチの電源投入

スイッチの電源をオンにする前に、以下を確認してください。

これで、必要なスイッチコンポーネントがすべて取り付けられました。
スイッチ構成の冗長動作をサポートするために必要な台数の電源装置が取り付けられていること。
ESD(静電放電)による損傷の防止方法を理解していることを確認します。静電放電による損傷の防止を参照してください。

次の部品と工具が揃っていることを確認します。

ESDリストストラップ
PC などの外部管理デバイス
外部管理デバイスをコンソール(CONSOLE)ポートまたはイーサネット管理(<...>)プライマリルーティングエンジンモジュール(REモジュール)のポート。

管理デバイスをコンソールポートに接続する方法については、 EX9200スイッチを管理コンソールまたは補助デバイスの接続を参照してください。管理デバイスを管理ポートに接続する方法については、 EX9200スイッチをネットワークに接続してアウトオブバンド管理を行うを参照してください。

スイッチの電源をオンにするには、次の手順を実行します。

外部管理デバイスをプライマリREモジュールのイーサネット管理(<...>)ポート。
外部管理デバイスの電源を入れます。
手首用 ESD ストラップの一方の端を手首に直接巻き付けて締め、ストラップのもう一方の端をスイッチの ESD ポイントと接続します。
電源装置がシャーシに完全に挿入されていること、および各ハンドルが前面プレートに対して同じ高さになっていることを確認します。
電源ケーブルが適切な端子に接続されていることを確認します。プラス(+)電源ケーブルをリターン端子( RTN)に接続し、マイナス(--)電源ケーブルを入力端子( –48V)に接続します。
専用のカスタマーサイトサーキットブレーカーのスイッチを入れて、DC電源ケーブルに電力を供給します。
INPUT OK LEDが緑色に点灯していることを確認して、電力が供給されていることを確認します。
電力が供給されていない場合:
- ヒューズが正しく取り付けられていることを確認し、バッテリー分配ヒューズボードまたはヒューズベイのブレーカーをオンにします。
- 電源の端子にあるメーターで電圧をチェックして、電圧レベルと極性が正しいことを確認します。
各 DC 電源モジュールで、DC サーキットブレーカーを中央の位置に切り替えてから、オン(—)の位置に移動します。

手記：
ブレーカーを速く動かしすぎると、回路ブレーカーがオフ O)の位置に跳ね返ることがあります。

いずれかの状況 LED が電源装置が正常に機能していないことを示している場合は、取り付けとケーブル接続の手順を繰り返します。 EX9204スイッチにDC電源を接続する、 EX9208スイッチにDC電源を接続する、または DC電源をEX9214スイッチに接続するを参照してください。
BREAKER ON LED が緑色に点灯していることを確認します。
PWR OK LED が緑色に点灯し、電源装置が正しく取り付けられ、正常に機能していることを示していることを確認します。

電源装置が正常に機能しない場合は、取り付けとケーブル接続の手順を繰り返します。

手記：
電源装置の電源を切った後、60秒以上待ってから電源を入れ直してください。電源装置の電源を入れた後、60秒以上待ってから電源を切ります。

電源をオンにしたときにシステムの電源が完全にオフになっている場合、電源の起動シーケンスが完了すると、ルーティングエンジンが起動します。ルーティングエンジンの起動が完了し、システムの電源を再度オフにする必要がある場合は、まず CLI request system halt コマンドを発行します。

電源装置の電源がオンになってから、電源装置のステータス LED や show chassis コマンド表示などのステータスインジケータが、電源装置が正常に機能していることを示すまでに最大 60 秒かかることがあります。最初の 60 秒間に表示されるエラー標識は無視します。
ルーティングエンジンに接続された外部管理デバイスで、起動プロセスをモニターし、システムが正しく起動したことを確認します。
