EX3400と電源の接続

アースをEXシリーズスイッチに接続

正常に動作し、EMI(電磁干渉)の要件を満たすには、スイッチに電源を接続する前に、EXシリーズ スイッチをアースに接続する必要があります。スイッチをアースに接続するには、スイッチシャーシの保護接地端子を使用する必要があります( 図2を参照)。

EXシリーズスイッチはアクセス制限された場所に設置し、シャーシが常に適切に接地されていることを確認する必要があります。EXシリーズスイッチは、シャーシ上に2穴の保護接地端子を備えています。各種EXシリーズスイッチの接地端子の位置については、 表1 をご覧ください。どのような状況においても、この接地接続を使用してシャーシの接地を行ってください。AC 電源システムの場合は、2 穴接地ラグ接続とともに、AC 電源コードの接地線も使用する必要があります。このテスト済みシステムは、2穴の保護接地端子を備えた、適用されるすべてのEMC規制要件を満たしているか、上回っています。

資格のある電気技師が、用意するアース ケーブルに適切なアース ラグを取り付けていることを確認します。ラグが正しく取り付けられていない接地ケーブルを使用すると、スイッチが損傷する可能性があります。

EXシリーズスイッチをアースに接続するために必要な部品と工具

EXシリーズスイッチをアースに接続する前に、スイッチに必要な部品と工具が揃っていることを確認してください。

表 1 は、接地端子の位置、接地ケーブルとラグの仕様、EXシリーズ スイッチをアースに接続するために必要な部品を示しています。

表1:EXシリーズスイッチをアースに接続するために必要な部品

スイッチ

接地端子の位置

接地ケーブルの要件

アース ラグの仕様

ネジとワッシャー

追加情報

EX2200

シャーシの背面パネル

14 AWG(2 mm²)、90°C以上のワイヤ、または地域の条例で許可されているもの

Panduit LCC10-14BWLまたは同等品—提供されていません

  • 2 つの 10-32 x .25 インチ#10 スプリットロックワッシャー付きネジ—提供されていません

  • #10 平ワッシャー 2 個—付属していません



EX2300-C

シャーシの背面パネル

14 AWG(2 mm²)、90°C以上のワイヤ、または地域の条例で許可されているもの

Panduit LCC10-14AW-Lまたは同等品—提供されていません

  • 2 つの 10-32 x .25 インチ#10 スプリットロックワッシャー付きネジ—提供されていません

  • #10 平ワッシャー 2 個—付属していません



EX2300279

シャーシの背面パネル

  • EX2300 スイッチ(EX2300-24MP および EX2300-48MP モデルを除く)—2 mm²(14 AWG)、90°C 以上のワイヤ、または地域の条例で許可されているもの

  • EX2300-24MP および EX2300-48MP モデル—14-10 AWG STR(2.5-6 mm²)、12-10 AWG SOL(4-6 mm²)最小 90°C ワイヤ、またはローカル コードで許可されているもの — 提供されていません

  • EX2300スイッチ(EX2300-24MP および EX2300-48MP モデルを除く)は提供されません。

  • EX2300-24MPおよびEX2300-48MPモデル(Panduit LCA10-10Lまたは同等品)は提供されていません

  • EX2300スイッチ(EX2300-24MP および EX2300-48MP モデルを除く)

    • 2 つの 10-32 x .25 インチ#10 スプリットロックワッシャー付きネジ—付属していません

    • #10 平ワッシャー 2 個—付属していません

  • EX2300-24MPおよびEX2300-48MPモデル

    • パンプラス M 4 x 6 mm ニッケルメッキネジ 1 本—付属



EX3200およびEX3300

シャーシの背面パネル

14 AWG(2 mm²)、90°C以上のワイヤ、または地域の条例で許可されているもの

Panduit LCC10-14BWLまたは同等品—提供されていません

  • 2 つの 10-32 x .25 インチ#10 スプリットロックワッシャー付きネジ—提供されていません

  • #10 平ワッシャー 2 個—提供されていません

EX3200スイッチについては、 アースをEXシリーズスイッチに接続する前に従うべき特別な手順を参照してください。
EX3400279

シャーシの背面パネル

14-10 AWG STR(2.5-6 mm²)、90°C以上のワイヤ、またはローカルコードで許可されている場合

Panduit LCD10-10A-Lまたは同等品—提供されていません

  • 2 つの 10-32 x .25 インチ#10 スプリットロックワッシャー付きネジ—提供されていません

  • #10 平ワッシャー 2 個—提供されていません



EX4200

シャーシの左側面

14 AWG(2 mm²)、90°C以上のワイヤ、または地域の条例で許可されているもの

Panduit LCC10-14BWLまたは同等品—提供されていません

  • 2 つの 10-32 x .25 インチ#10 スプリットロックワッシャー付きネジ—提供されていません

  • #10 平ワッシャー 2 個—提供されていません

アースをEXシリーズスイッチに接続する前に従うべき特別な手順を参照してください。

EX4300 スイッチ(EX4300-48MP および EX4300-48MP-S スイッチを除く)

シャーシの背面パネル

14-10 AWG STR(2.5-6 mm²)、90°C以上のワイヤ、またはローカルコードで許可されている場合

Panduit LCD10-10A-Lまたは同等品—提供されていません

  • 2 つの 10-32 x .25 インチ#10 スプリットロックワッシャー付きネジ—提供されていません

  • #10 平ワッシャー 2 個—提供されていません



EX4300-48MP および EX4300-48MP-S スイッチ

シャーシの背面パネル

14-10 AWG STR(2.5-6 mm²)、90°C以上のワイヤ、またはローカルコードで許可されている場合

Panduit LCD10-14B-L、LCC10-BW-L、または同等品—提供されていません

  • 2 つの 10-32 x .25 インチ#10 スプリットロックワッシャー付きネジ—提供されていません

  • #10 平ワッシャー 2 個—提供されていません



EX4500およびEX4550

シャーシの左側面

14 AWG(2 mm²)、90°C以上のワイヤ、または地域の条例で許可されているもの

Panduit LCC10-14BWLまたは同等品—提供されていません

  • 2 つの 10-32 x .25 インチ#10 スプリットロックワッシャー付きネジ—提供されていません

  • #10 平ワッシャー 2 個—提供されていません

アースをEXシリーズスイッチに接続する前に従うべき特別な手順を参照してください。

EX6210

シャーシの背面パネル(左側下)

接地ケーブルは、給電ケーブルと同じゲージで、地域の条例で許可されているゲージでなければなりません。

Panduit LCD2-14A-Qまたは同等の—提供

  • 2 つの 1/4 -20 x 0.5 インチ#1/4インチスプリットワッシャー付きネジ付属

  • #1/4 インチ平ワッシャー 2 個—提供



EX8208

シャーシの左側面

6 AWG(13.3 mm²)、90°C以上のワイヤ、または地域の条例で許可されているもの

Panduit LCD2-14A-Qまたは同等の—提供

  • 2 つの 1/4 -20 x 0.5 インチ#1/4インチスプリットワッシャー付きネジ付属

  • #1/4 インチ平ワッシャー 2 個—提供



EX8216

2つの接地端子:

  • シャーシの左側面

  • シャーシの背面パネル

手記：

2 つの保護接地端子のうち 1 つだけを使用してください。

2 AWG(33.6 mm²)、90°C以上のワイヤ、または地域の条例で許可されているもの

Panduit LCD2-14A-Qまたは同等のを提供

  • 2 つの 1/4 -20 x 0.5 インチ#1/4インチスプリットワッシャー付きネジ付属

  • #1/4 インチ平ワッシャー 2 個—提供



EX9204、EX9208、およびEX9214

シャーシの背面パネル

6 AWG(13.3 mm²)以上の 1 本のワイヤ、90°C 以上のワイヤ、またはローカル コードに準拠するワイヤ 1 本

Thomas& Betts LCN6-14 または同等品—提供

  • 2 つの 1/4 -20 x 0.5 インチ#1/4インチスプリットワッシャー付きネジ—付属

  • #1/4 インチ平ワッシャー 2 個—提供

EX9200スイッチの接地ケーブルとラグの仕様を参照してください。

EX9251

シャーシの背面パネル

12 AWG(2.5 mm²)、90°C以上のワイヤ、またはローカルコードに準拠するワイヤ—提供されていません

Panduit LCD10-10A-Lまたは同等品—提供されていません

10-32 ネジ 2 本(付属)

EX9200スイッチの接地ケーブルとラグの仕様を参照してください。

EX9253

シャーシの右側面

14-10 AWG(2-5.3 mm²)、90°C以上のワイヤ、またはローカルコードに準拠するワイヤ—提供されていません

Panduit LCD10-14B-Lまたは同等品—提供

M5 なべネジ 2 本(付属)



EXシリーズスイッチをアースに接続するために必要な工具:

  • 静電放電接地ストラップ(付属)

  • ネジを締めるためのプラス(+)No.2 ドライバ。

AC電源を使用するEXシリーズスイッチは、地理的な場所に適したAC電源コードを使用して、スイッチ内の電源を接地されたAC電源コンセントに差し込むと、接地が強化されます。

アースをEXシリーズスイッチに接続する前に従うべき特別な指示

表 2 は、アースをスイッチに接続する前に従う必要のある特別な手順を示しています。

表2:アースをEXシリーズスイッチに接続する前に従うべき特別な手順

スイッチ

特別な指示

EX3200およびEX4200

EX3200およびEX4200スイッチの初期バリエーションの一部で、保護接地端子の横のラベルに記載されているジュニパーネットワークスのモデル番号が750-021xxx から750-030の場合xxx 10-24x.25インチのネジが必要です。

EX4200、EX4500、およびEX4550

スイッチをラックまたはキャビネットの 4 支柱に取り付ける場合は、スイッチをラックまたはキャビネットに取り付けてから、アース ラグをスイッチに取り付けます。

手記：

ラックの 4 支柱に取り付けられたスイッチの保護接地端子には、ラックが 27.5 インチの場合にのみ、左リア ブラケットのスロットからアクセスできます。(69.85 cm)から 30.5 インチ(77.47 cm)、ラックの前面と同じ高さにスイッチを取り付けるための奥行き、29.5 インチ。(74.93 cm)から 32.5 インチ(82.55 cm)スイッチを取り付けるための奥行き 2 インチ。(5.08 cm)ラックの前面からくぼんでいます。 図 1 を参照してください。

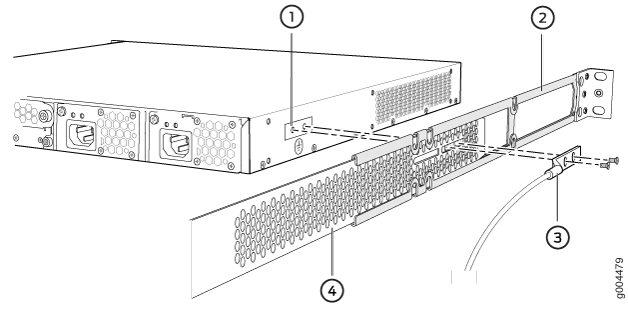

図 1:ラック Connecting the Grounding Lug to a Switch Mounted on Four Posts of a Rackの 4 支柱に取り付けられたスイッチに接地ラグを接続
1
—

保護接地端子
3
—

アース ラグ
2
—

側面取付けレール
4回
—

リアマウントブレード
手記：

ブラケットは、アース ラグを取り付ける前にシャーシに取り付ける必要があります。(ブラケットは、保護接地端子が見えるように、シャーシから引き離した状態を示しています。

アースとEXシリーズスイッチの接続

アースをEXシリーズスイッチに接続するには:

  1. 資格のある電気技師がケーブル ラグをアース ケーブルに接続していることを確認します。

  2. 接地ケーブルの一端を、スイッチが取り付けられているラックなどの適切な接地に接続します。

  3. ESD 接地ストラップを手首に着け、ストラップをスイッチの ESD 接地ポイントと接続します。

  4. アース ケーブルに取り付けられたアース ラグを保護接地端子の上に置きます。 図 2 を参照してください。

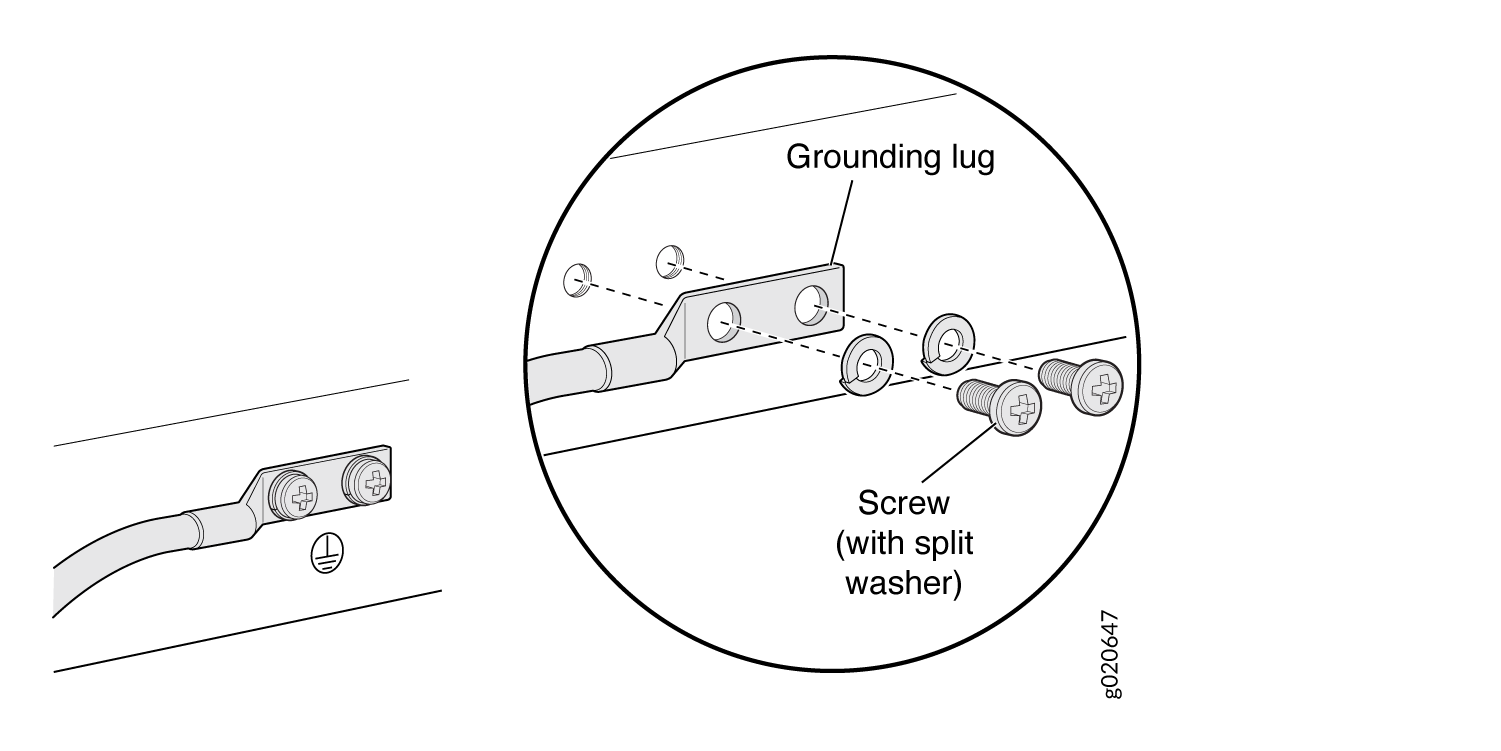

    図2:接地ケーブルをEXシリーズスイッチConnecting a Grounding Cable to an EX Series Switchに接続する

  5. ワッシャーとネジでアース ラグを保護接地端子に固定します。

  6. 接地ケーブルは、他のスイッチ コンポーネントに触れたり、アクセスを妨げたりしないように、また、人がつまずくような場所に垂れ下がらないようにしてください。

参照

ORv3 準拠スイッチをトレイで接地します

手記：

電磁干渉(EMI)要件を満たし、適切な動作を確保するには、ORv3 ラックをアースに接続する必要があります。

トレイ付きのORv3準拠スイッチを接地するために外部接続を行う必要はありません。トレイ付きORv3準拠スイッチは、トレイをスライドさせるとアースに接続されます。

デバイスの接地を行うには、次の手順に従います。

  1. トレイ付きORv3準拠スイッチでは、スイッチの保護接地端子は、2穴の保護接地ラグで終端された接地ケーブルを使用してトレイに接続されます。
  2. トレイ付きORv3準拠スイッチをORv3ラックに完全に挿入すると、IT Gear入力コネクタの接地端子がバスバーとラックフレームへの導電経路を提供します。
  3. ラック フレームには専用の接地ポイントがあり、通常はラックの上部に配置され、完全にロードされた ORv3 ラックの接地に使用されます。

AC 電源を EX3400 スイッチに接続

次の部品と工具が揃っていることを確認します。

  • 地理的な場所に適した電源コード

  • 電源コード固定クリップ(スイッチに付属)

デバイスシャーシがアースに接続されていることを確認します。地理的な場所に適したAC電源コードを使用して、スイッチ内の電源装置を接地されたAC電源コンセントに接続すると、AC電源コードが追加の接地を提供します( EX3400スイッチのAC電源コードの仕様を参照)。

注意：

シャーシに個別の接地線が必要な設置の場合は、スイッチを電源に接続する前に、資格のある電気技師にこの接続を完了してもらいます。アースを接続する手順については、 アースをEXシリーズスイッチに接続するを参照してください。

電源は、スイッチの背面パネルにある電源スロットに取り付けられています。

AC 電源をスイッチに接続するには、次の手順に従います。

  1. カチッと所定の位置に収まるまで、電源コード固定ストリップの端を電源コード差し込み口の上のスロットに押し込みます。保持ストリップのループが電源コードに面していることを確認します( 図3を参照)。

    電源コード固定クリップは、シャーシから 3 インチ伸びています。(7.62 cm)

  2. リテーナーストリップの小さなタブを押して、ループを緩めます。電源コードカプラーを電源コードインレットに挿入するのに十分なスペースができるまで、ループをスライドさせます。
  3. スイッチに同梱されている電源コードの位置を確認します。コードには、設置場所に適したプラグが付いています。 EX3400スイッチのAC電源コードの仕様を参照してください。
    警告：

    人がつまずいたり、スイッチコンポーネントへのアクセスを妨げたりする可能性のある場所に電源コードが垂れ下がらないようにしてください。
  4. 電源コードカプラーを電源コードインレットにしっかりと挿入します( 図4を参照)。
  5. ループがカプラーのベースにぴったりと収まるまで、ループを電源に向かってスライドさせます。
  6. ループのタブを押して、ループをしっかりと円に引き出します。
  7. AC電源コンセントに電源スイッチがある場合は、オフ(0)の位置に設定します。
  8. 電源コードプラグをAC電源コンセントに挿入します。
  9. AC電源コンセントに電源スイッチがある場合は、オン(|)の位置に設定します。
図3:AC電源コード固定クリップをAC電源コードインレットConnecting an AC Power Cord Retainer Clip to the AC Power Cord Inletに接続する
図4:AC電源コードをAC電源コードのインレットConnecting an AC Power Cord to the AC Power Cord Inletに接続する

参照

DC 電源を EX3400 スイッチに接続

DC 電源をスイッチに接続する前に、アースがスイッチのシャーシに接続されていることを確認してください。

注意：

EMI(電磁干渉)要件を満たし、適切な動作を保証するには、スイッチを電源に接続する前に、スイッチをアースに接続する必要があります。シャーシへの個別の接地線が必要な設置の場合は、スイッチ シャーシの保護接地端子を使用して接地に接続します。アースを接続する手順については、 アースをEXシリーズスイッチに接続するを参照してください。
手記：

DCシステムには接地が必要で、ACシステムには推奨されます。

ESD(静電放電)による損傷を防ぐために必要な予防措置を講じているか確認します( 静電放電による損傷の防止を参照)。

電源装置をシャーシに取り付けます。EX3400スイッチにDC電源を取り付ける手順については、「 EX3400スイッチにDC電源を取り付ける」を参照してください。

次の部品と工具が揃っていることを確認します。

  • DC 電源ケーブル(14 〜 16 AWG)(付属していません)

  • ワイヤピン(Molex 192120005)(付属していません)

  • 端子コネクタ(付属)

  • プラス(+)ねじ回し、No.2

  • マイナス(-)ドライバ

電源は背面パネルの電源スロットに取り付けられています。

警告：

DC電源を使用するスイッチは、アクセスしづらい場所に設置することを想定しています。

DC 電源をスイッチに接続するには、次の手順に従います。

  1. DC 電源の接続中にリード線がアクティブにならないように、入力回路ブレーカーが開いていることを確認します。
    手記：

    スイッチの DC 電源インレットには 、「+ 」と 「-」 のラベルが付いた 2 つの端子があり、アースに接続するための端子があります。DC 電源インレットには透明なプラスチック カバーが付いています。
    手記：

    DC電源の配線順序に関する警告およびDC電源の電気安全ガイドラインでは、+端子は+RTNと呼ばれ、–端子は–48Vと呼ばれます。
  2. 真ん中のプラスチックカバーをつかみ、外側にそっと曲げて引き出します。表紙を保存します。
  3. ドライバを使用して、端子コネクタのネジを緩めます。
  4. 電源ケーブルの一方の端から絶縁体の 0.25 インチ(6.35 mm)を剥がします。2本のワイヤをワイヤピンに取り付けます。
  5. 端子コネクタのネジを使用して、ワイヤピンを端子コネクタの適切な端子に固定します( 図5を参照)。

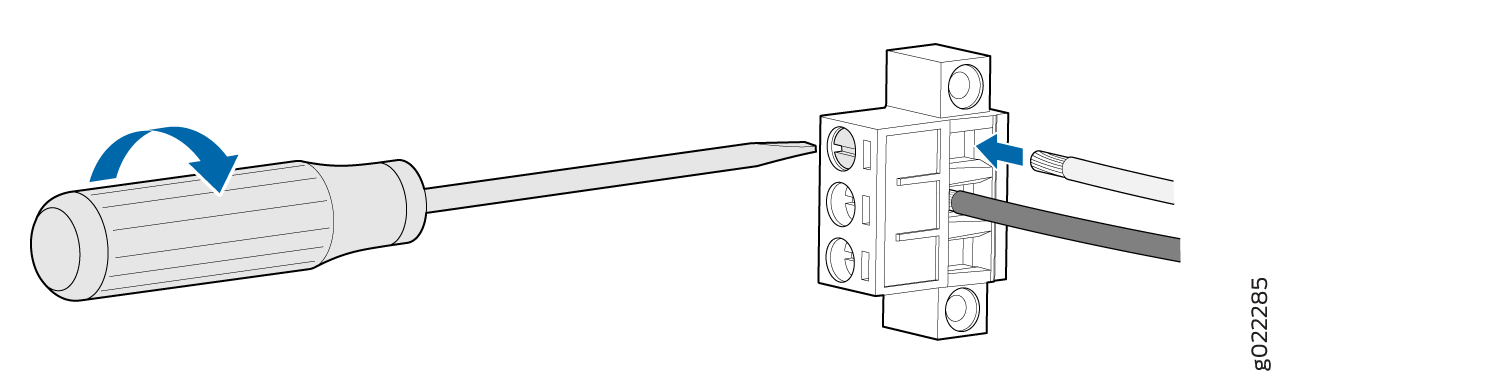

    図5:端子コネクタSecuring Wire Pins to the Terminals on the Terminal Connectorの端子へのワイヤピンの固定

    • ワイヤ ピンを端子コネクタの適切な端子に接続するには、次の手順に従います。

      1. プラス(+) 線ピンを端子コネクタの + 端子に接続します。

      2. マイナス(–) ワイヤピンを端子コネクタの – 端子に接続します。

      3. ピンが端子コネクタに完全に挿入されていることを確認します。

      4. ドライバを使用して、端子コネクタの各ネジをぴったりと締まるまで締めます。締めすぎず、4.5 lb-inを適用してください。(0.51 Nm)のトルクをネジにかけます。

  6. 端子コネクタ(電源ケーブルが接続された状態)をスイッチの電源ソケットに挿入し、端子コネクタの両側にある 2 本のネジを締めて固定します( 図 6 を参照)。

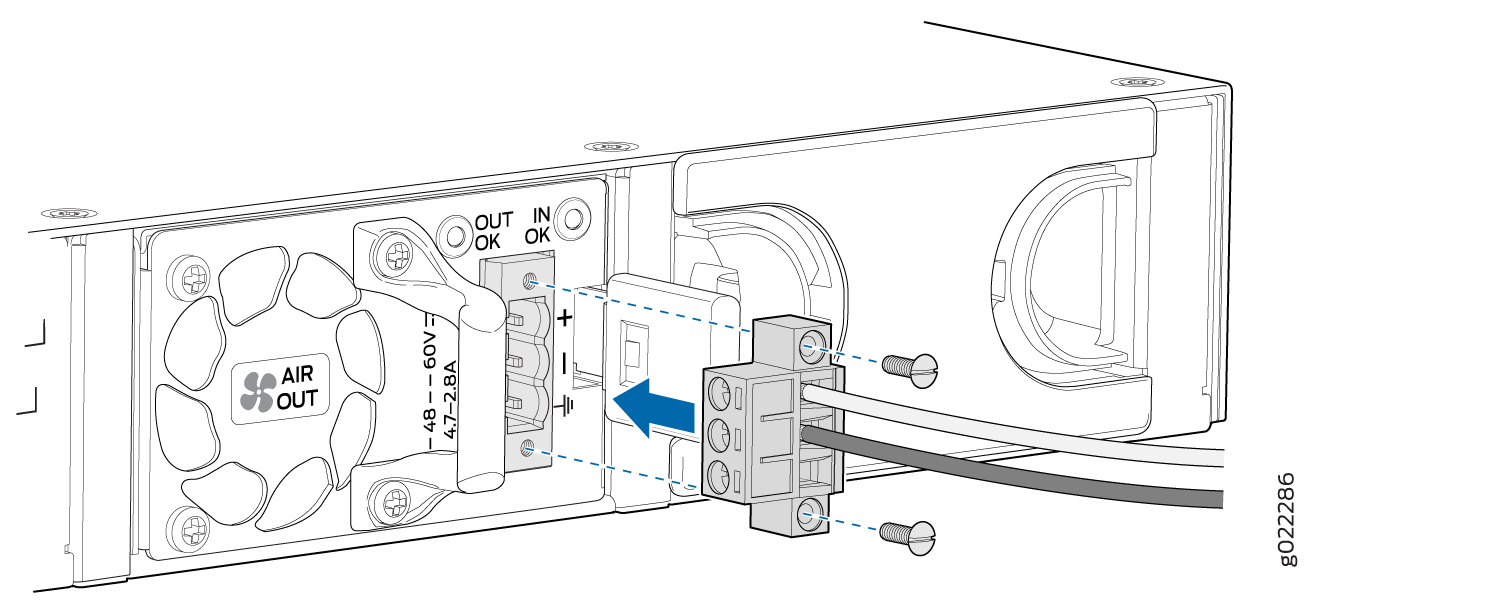

    図6:端子コネクタをDC電源インレットSecuring the Terminal Connector to the DC Power Inletに固定する
    手記：

    十分な電力を供給するには、–48 VDC で最低 7.5 A を供給できる施設の DC 電源で DC 入力配線を終端します。
  7. 電源ケーブルのもう一方の端を電源に接続します。
  8. 入力回路ブレーカーを閉じます。
  9. IN OK LED と OUT OK LED が緑色に点灯し、点灯していることを確認します。
