Gruppen-VPNv2-Servercluster
Der Gruppen-VPNv2-Servercluster bietet GCKS-Redundanz (Group Controller/Key Server), sodass es keinen Single Point of Failure für das gesamte Gruppen-VPN-Netzwerk gibt.
Grundlegendes zu Gruppen-VPNv2-Serverclustern
Im GDOI-Protokoll (Group Domain of Interpretation) verwaltet der Group Controller/Key Server (GCKS) die Sicherheitszuordnungen (Security Associations, SAs) der Gruppe, generiert Verschlüsselungsschlüssel und verteilt sie an die Gruppenmitglieder. Gruppenmitglieder verschlüsseln den Datenverkehr basierend auf den Gruppen-Sicherheitszuordnungen und -Schlüsseln, die vom GCKS bereitgestellt werden. Wenn der GCKS fehlschlägt, können sich die Gruppenmitglieder nicht registrieren oder Schlüssel abrufen. Ein Gruppen-VPNv2-Servercluster bietet GCKS-Redundanz, sodass es keinen Single Point of Failure für das gesamte Gruppen-VPN-Netzwerk gibt. Gruppen-VPNv2-Servercluster können auch Lastausgleich, Skalierung und Verbindungsredundanz bieten.
Gruppen-VPNv2 wird auf SRX300-, SRX320-, SRX340-, SRX345-, SRX550HM-, SRX1500-, SRX4100-, SRX4200- und SRX4600-Geräten und vSRX Virtual Firewall-Instanzen unterstützt. Alle Server in einem Gruppen-VPNv2-Servercluster müssen auf Firewalls der SRX-Serie oder virtuellen vSRX-Firewall-Instanzen unterstützt werden. Gruppen-VPNv2-Server-Cluster sind eine proprietäre Lösung von Juniper Networks und haben keine Interoperabilität mit den GCKS anderer Anbieter.
- Root-Server und Sub-Server
- Registrierung von Gruppenmitgliedern bei Serverclustern
- Erkennung toter Peers
- Load Balancing
Root-Server und Sub-Server
Ein Gruppen-VPNv2-Server-Cluster besteht aus einem Root-Server mit bis zu vier verbundenen Unterservern. Alle Server im Cluster verwenden dieselben Sicherheitszuordnungs- und Verschlüsselungsschlüssel, die an die Mitglieder der Gruppe VPNv2 verteilt werden. Server im Cluster können sich an verschiedenen Standorten befinden, wie in Abbildung 1gezeigt.
Nachrichten zwischen Servern im Cluster werden verschlüsselt und von IKE-Sicherheitszuordnungen authentifiziert. Der Root-Server ist für die Generierung und Verteilung von Verschlüsselungsschlüsseln an Subserver verantwortlich. Aufgrund dieser Verantwortung wird empfohlen, den Stammserver als Chassis-Cluster zu konfigurieren. Subserver sind einzelne Geräte und können keine Chassis-Cluster sein. Subserver müssen in der Lage sein, sich mit dem Root-Server zu verbinden, obwohl direkte Verbindungen zwischen Subservern nicht erforderlich sind.
Wenn ein Subserver seine Verbindung zum Root-Server verliert, sind keine weiteren Verbindungen von Gruppenmitgliedern zum Subserver zulässig und SAs werden gelöscht. Daher empfehlen wir, dass Sie einen anderen Link verwenden, um jeden Subserver mit dem Root-Server zu verbinden.
Gruppen-VPNv2-Servercluster werden mit den Anweisungen auf der Hierarchieebene [] konfiguriert.server-cluster
edit security group-vpn server group-name
Die folgenden Werte müssen für jeden Server in einem Cluster konfiguriert werden:
Die Serverrolle: Geben Sie entweder oder an.
root-server
sub-server
Ein bestimmter Server kann Teil mehrerer Gruppen-VPNv2-Servercluster sein, muss jedoch in allen Clustern dieselbe Serverrolle aufweisen. Ein Server kann nicht mit der Root-Server-Rolle in einer Gruppe und der Sub-Server-Rolle in einer anderen Gruppe konfiguriert werden.Sie müssen sicherstellen, dass für einen Gruppen-VPNv2-Servercluster immer nur ein Root-Server vorhanden ist.
IKE-Gateway: Geben Sie den Namen eines IKE-Gateways an, das auf der Hierarchieebene [] konfiguriert ist.
edit security group-vpn server ike
Bei einem Stammserver muss das IKE-Gateway ein Unterserver im Cluster sein. Es können bis zu vier Subserver angegeben werden. Bei Unterservern muss das IKE-Gateway der Stammserver sein.Der Root-Server und die Subserver müssen mit einer dynamischen (nicht spezifizierten) IP-Adresse konfiguriert sein und können nicht für diese konfiguriert werden.
dead-peer-detection always-send
Gruppenmitglieder sind nicht für die Erkennung toter Peers konfiguriert.
Die Gruppen-VPNv2-Konfiguration muss auf jedem Unterserver in einer bestimmten Gruppe identisch sein.
Jeder Subserver im Servercluster der Gruppe VPNv2 fungiert als normaler GCKS zum Registrieren und Löschen von Mitgliedern. Nach erfolgreicher Mitgliederregistrierung ist der registrierende Server dafür verantwortlich, Aktualisierungen an das Mitglied zu senden. Für eine bestimmte Gruppe können Sie die maximale Anzahl von Gruppen-VPNv2-Mitgliedern konfigurieren, die von jedem Subserver akzeptiert werden können. Diese Zahl muss auf allen Unterservern im Cluster identisch sein. Ein Subserver reagiert nicht mehr auf Registrierungsanforderungen neuer Mitglieder, wenn er die konfigurierte maximale Anzahl von Gruppen-VPNv2-Mitgliedern erreicht. Siehe .Load Balancing
Registrierung von Gruppenmitgliedern bei Serverclustern
Gruppenmitglieder können sich bei jedem Server im Gruppen-VPNv2-Servercluster für eine bestimmte Gruppe registrieren, es wird jedoch empfohlen, dass sich Mitglieder nur mit Unterservern und nicht mit dem Root-Server verbinden. Für jedes Gruppenmitglied können bis zu vier Serveradressen konfiguriert werden. Die für Gruppenmitglieder konfigurierten Serveradressen können unterschiedlich sein. Im unten gezeigten Beispiel wird Gruppenmitglied A für die Unterserver 1 bis 4 konfiguriert, während Mitglied B für die Unterserver 4 und 3 konfiguriert ist:
Gruppenmitglied A: |
Gruppenmitglied B: |
|
Serveradressen: |
Subserver 1 Subserver 2 Subserver 3 Subserver 4 |
Subserver 4 Subserver 3 |
Die Reihenfolge, in der die Serveradressen auf einem Member konfiguriert werden, ist wichtig. Ein Gruppenmitglied versucht, sich beim ersten konfigurierten Server zu registrieren. Wenn die Registrierung bei einem konfigurierten Server nicht erfolgreich ist, versucht das Gruppenmitglied, sich beim nächsten konfigurierten Server zu registrieren.
Jeder Server in einem Gruppen-VPNv2-Servercluster fungiert als normales GCKS zum Registrieren und Löschen von Mitgliedern. Nach erfolgreicher Registrierung ist der registrierende Server dafür verantwortlich, Updates über Exchanges an das Mitglied zu senden.groupkey-push
Für eine bestimmte Gruppe können Sie die maximale Anzahl von Gruppenmitgliedern konfigurieren, die von jedem Server akzeptiert werden können, diese Anzahl muss jedoch auf allen Servern im Cluster für eine bestimmte Gruppe gleich sein. Wenn die konfigurierte maximale Anzahl von Gruppenmitgliedern erreicht ist, reagiert ein Server nicht mehr auf Registrierungsanfragen neuer Mitglieder. Weitere Informationen finden Sie hier .Load Balancing
Erkennung toter Peers
Um die Verfügbarkeit von Peerservern in einem Gruppen-VPNv2-Servercluster zu überprüfen, muss jeder Server im Cluster so konfiguriert werden, dass er DPD-Anforderungen (Dead Peer Detection) sendet, unabhängig davon, ob ausgehender IPsec-Datenverkehr an den Peer geht. Dies wird mit der Anweisung auf der Hierarchieebene [] konfiguriert.dead-peer-detection always-send
edit security group-vpn server ike gateway gateway-name
Ein aktiver Server in einem Gruppen-VPNv2-Servercluster sendet DPD-Tests an die im Servercluster konfigurierten IKE-Gateways. DPD sollte nicht für eine Gruppe konfiguriert werden, da mehrere Gruppen dieselbe IKE-Gateway-Konfiguration des Peerservers verwenden können. Wenn DPD feststellt, dass ein Server ausgefallen ist, wird die IKE SA mit diesem Server gelöscht. Alle Gruppen markieren den Server als inaktiv und DPD zum Server wird gestoppt.
DPD sollte nicht für das IKE-Gateway bei Gruppenmitgliedern konfiguriert werden.
Wenn DPD den Root-Server als inaktiv markiert, antworten die Subserver nicht mehr auf Anfragen neuer Gruppenmitglieder, bestehende Sicherheitszuordnungen für aktuelle Gruppenmitglieder bleiben jedoch aktiv. Ein inaktiver Unterserver sendet keine Löschvorgänge an Gruppenmitglieder, da die Sicherheitszuordnungen möglicherweise noch gültig sind und Gruppenmitglieder vorhandene Sicherheitszuordnungen weiterhin verwenden können.
Wenn eine IKE-SA abläuft, während ein Peer-Server noch aktiv ist, löst DPD die IKE-SA-Aushandlung aus. Da sowohl Root-Server als auch Unterserver IKE-SAs über DPD auslösen können, kann die gleichzeitige Aushandlung zu mehreren IKE-SAs führen. In diesem Fall sind keine Auswirkungen auf die Server-Cluster-Funktionalität zu erwarten.
Load Balancing
Der Lastenausgleich im VPNv2-Servercluster der Gruppe kann erreicht werden, indem der richtige Wert für die Gruppe konfiguriert wird.member-threshold
Wenn die Anzahl der auf einem Server registrierten Mitglieder den Wert überschreitet, wird die nachfolgende Mitgliederregistrierung auf diesem Server abgelehnt.member-threshold
Für die Mitgliederregistrierung wird ein Failover auf den nächsten Server ausgeführt, der für das Gruppenmitglied konfiguriert ist, bis sie einen Server erreicht, der noch nicht erreicht ist.member-threshold
Es gibt zwei Einschränkungen für die Konfiguration der :member-threshold
Für eine bestimmte Gruppe muss derselbe Wert auf dem Stammserver und allen Unterservern in einem Gruppenservercluster konfiguriert werden.
member-threshold
Wenn die Gesamtzahl der Mitglieder in der Gruppe den konfigurierten Wert überschreitet, wird eine von einem neuen Mitglied initiierte Registrierung abgelehnt (der Server sendet keine Antwort).member-threshold
groupkey-pull
Ein Server kann Mitglieder in mehreren Gruppen unterstützen. Jeder Server hat eine maximale Anzahl von Gruppenmitgliedern, die er unterstützen kann. Wenn ein Server die maximale Anzahl von Mitgliedern erreicht, die er unterstützen kann, wird eine von einem neuen Mitglied initiierte Registrierung abgelehnt, auch wenn der Wert einer bestimmten Gruppe nicht erreicht wurde.
groupkey-pull
member-threshold
Es findet keine Mitgliedersynchronisierung zwischen Servern im Cluster statt. Der Root-Server hat keine Informationen über die Anzahl der registrierten Mitglieder auf Subservern. Jeder Subserver kann nur seine eigenen registrierten Mitglieder anzeigen.
Siehe auch
Grundlegendes zu den Einschränkungen von Gruppen-VPNv2-Serverclustern
Gruppen-VPNv2 wird auf SRX300-, SRX320-, SRX340-, SRX345-, SRX550HM-, SRX1500-, SRX4100-, SRX4200- und SRX4600-Geräten und vSRX Virtual Firewall-Instanzen unterstützt. Beachten Sie die folgenden Einschränkungen bei der Konfiguration von Gruppen-VPNv2-Serverclustern:
Die Zertifikatauthentifizierung wird für die Serverauthentifizierung nicht unterstützt. Es können nur vorinstallierte Schlüssel konfiguriert werden.
Es findet keine Konfigurationssynchronisierung zwischen Servern im Gruppen-VPNv2-Servercluster statt.
Bei der Aktivierung eines Gruppen-VPNv2-Serverclusters muss die Konfiguration zuerst auf dem Root-Server und dann auf den Unterservern erfolgen. Bis die Konfiguration manuell zwischen den Servern synchronisiert wird, ist während der Konfigurationsänderung mit Datenverkehrsverlusten zu rechnen.
In bestimmten Ausnahmefällen können die Sicherheitszuordnungen von Gruppen-VPNv2-Mitgliedern nicht synchron sein. Gruppen-VPN-Mitglieder können Sicherheitszuordnungen synchronisieren, indem sie einen neuen Schlüssel über einen Austausch erhalten.
groupkey-pull
Sie können SAs auf einem Gruppen-VPNv2-Mitglied manuell mit den Befehlen oder löschen, um die Wiederherstellung zu beschleunigen.clear security group-vpn member ipsec security-associations
clear security group-vpn member group
Der Servercluster der Gruppe VPNv2 unterstützt ISSU nicht.
Wenn die letzte Nachricht während der Registrierung eines Gruppen-VPNv2-Mitglieds verloren geht, betrachtet ein Server das Mitglied möglicherweise als registriertes Mitglied, obwohl das Mitglied möglicherweise ein Failover auf den nächsten Server im Servercluster durchführt.
groupkey-pull
In diesem Fall kann es so aussehen, als wäre dasselbe Mitglied auf mehreren Servern registriert. Wenn der Schwellenwert für die Gesamtzahl der Mitglieder auf allen Servern der Gesamtzahl der bereitgestellten Mitglieder entspricht, können nachfolgende Gruppenmitglieder möglicherweise nicht registriert werden.
Beachten Sie die folgenden Einschränkungen für Chassis-Cluster-Vorgänge auf dem Root-Server:
Es werden keine Statistiken aufbewahrt.
Es werden keine Aushandlungsdaten oder -zustände gespeichert. Wenn während einer OR-Aushandlung ein Failover eines Stammserver-Chassisclusters auftritt, wird die Aushandlung nach dem Failover nicht neu gestartet.
groupkey-pull
groupkey-push
Wenn beide Chassis-Clusterknoten eines Root-Servers während einer erneuten Schlüsselung eines Verschlüsselungsschlüssels ausfallen, erhalten einige Mitglieder der Gruppe VPNv2 möglicherweise den neuen Schlüssel, andere Mitglieder jedoch nicht. Der Datenverkehr kann beeinträchtigt werden. Das manuelle Löschen von Sicherheitszuordnungen auf einem Gruppen-VPNv2-Mitglied mit den Befehlen "oder " kann dazu beitragen, die Wiederherstellung zu beschleunigen, wenn der Root-Server erreichbar wird.
clear security group-vpn member ipsec security-associations
clear security group-vpn member group
In einer großen Umgebung kann das RG0-Failover auf dem Stammserver einige Zeit in Anspruch nehmen. Wenn das DPD-Intervall und der Schwellenwert auf einem Subserver mit kleinen Werten konfiguriert sind, kann dies dazu führen, dass der Subserver den Root-Server während eines RG0-Failovers als inaktiv markiert. Der Datenverkehr kann beeinträchtigt werden. Es wird empfohlen, das IKE-Gateway für den Unterserver mit einem DPD-Wert von mehr als 150 Sekunden zu konfigurieren.
interval
*threshold
Grundlegendes zu Gruppen-VPNv2-Serverclusternachrichten
Gruppen-VPNv2 wird auf SRX300-, SRX320-, SRX340-, SRX345-, SRX550HM-, SRX1500-, SRX4100-, SRX4200- und SRX4600-Geräten und vSRX Virtual Firewall-Instanzen unterstützt. Alle Nachrichten zwischen Servern in einem Gruppen-VPNv2-Servercluster werden verschlüsselt und von einer IKE-Sicherheitszuordnung (SA) authentifiziert. Jeder Subserver initiiert eine IKE-SA mit dem Root-Server. Diese IKE-SA muss eingerichtet werden, bevor Nachrichten zwischen den Servern ausgetauscht werden können.
In diesem Abschnitt werden die Nachrichten beschrieben, die zwischen dem Root-Server und den Unterservern ausgetauscht werden.
Cluster-Austausch

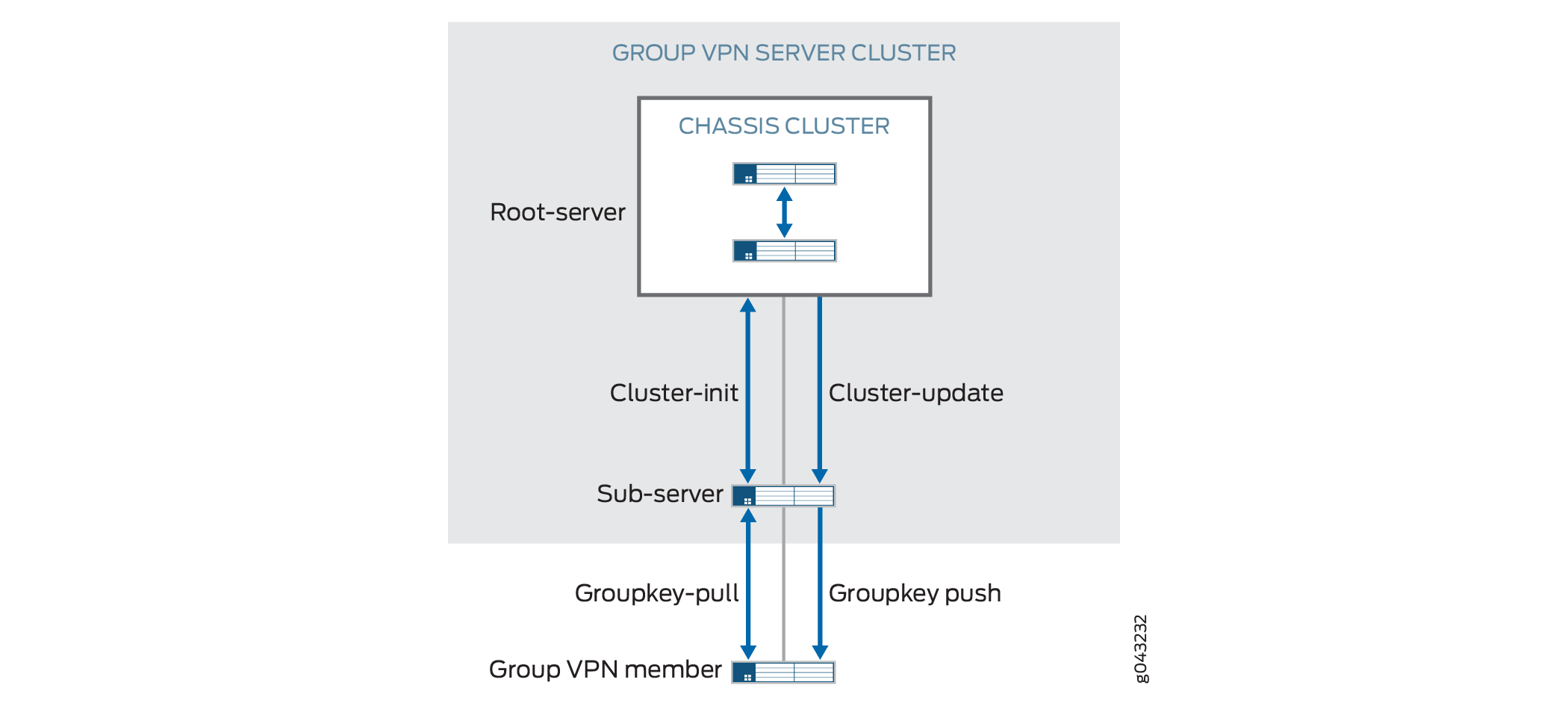

Abbildung 2 zeigt die grundlegenden Nachrichten an, die zwischen dem VPNv2-Servercluster der Gruppe und den Mitgliedern der Gruppe VPNv2 ausgetauscht werden.
Cluster-Init-Austausch
Ein Subserver startet einen Clusterinitialisierungsaustausch () mit dem Root-Server, um Informationen zu SA und Verschlüsselungsschlüsseln abzurufen.cluster-init
Der Root-Server antwortet, indem er aktuelle SA-Informationen über den Exchange an den Subserver sendet.cluster-init
Subserver können dann über einen Exchange auf Registrierungsanfragen von Mitgliedern der Gruppe VPNv2 antworten.groupkey-pull
Der Austausch ermöglicht es einem Gruppen-VPNv2-Mitglied, von einem Subserver gemeinsam genutzte Sicherheitszuordnungen und Schlüssel von der Gruppe anzufordern.groupkey-pull
Subserver starten einen Austausch mit dem Root-Server, wenn:cluster-init
Der Root-Server gilt als inaktiv. Dies ist der angenommene Anfangszustand des Root-Servers. Wenn zwischen dem Root-Server und dem Subserver keine IKE-SA vorhanden ist, initiiert der Subserver eine IKE-SA mit dem Root-Server. Nach erfolgreichem Austausch erhält der Subserver Informationen über SAs und markiert den Root-Server als aktiv.
cluster-init
Die weiche Lebensdauer des SA ist abgelaufen.
Es wird eine Meldung empfangen, um alle Sicherheitszuordnungen zu löschen.
cluster-update
Es gibt Änderungen an der Gruppenkonfiguration.
Wenn der Austausch fehlschlägt, versucht der Subserver alle 5 Sekunden den Austausch mit dem Root-Server.cluster-init
Cluster-Update-Meldungen
Bei dem Austausch handelt es sich um eine einzelne Rekey-Nachricht, die es einem Gruppencontroller/Schlüsselserver (GCKS) ermöglicht, Gruppen-SAs und Schlüssel an Mitglieder zu senden, bevor vorhandene Gruppen-SAs ablaufen, und die Gruppenmitgliedschaft zu aktualisieren.groupkey-push
Rekey-Nachrichten sind unerwünschte Nachrichten, die vom GCKS an Mitglieder gesendet werden
Beim Generieren neuer Verschlüsselungsschlüssel für eine Sicherheitszuordnung sendet der Root-Server SA-Aktualisierungen über eine Nachricht an alle aktiven Unterserver.cluster-update
Nachdem der Subserver a vom Root-Server empfangen hat, installiert er die neue SA und sendet die neuen SA-Informationen über a an seine registrierten Gruppenmitglieder.cluster-update
groupkey-push
Eine Nachricht, die vom Root-Server gesendet wird, erfordert eine Bestätigung durch den Subserver.cluster-update
Wenn keine Bestätigung von einem Subserver empfangen wird, sendet der Root-Server die erneut in der konfigurierten Neuübertragungsperiode (der Standardwert ist 10 Sekunden).cluster-update
Der Root-Server sendet nicht erneut, wenn die Dead Peer Detection (DPD) anzeigt, dass der Subserver nicht verfügbar ist. Wenn ein Subserver die SA-Informationen nach dem Empfang einer nicht aktualisieren kann, sendet er keine Bestätigung, und der Root-Server überträgt die Nachricht erneut.cluster-update
cluster-update
Wenn die weiche Lebensdauer einer Sicherheitszuordnung abläuft, bevor eine neue Sicherheitszuordnung vom Root-Server empfangen wird, sendet der Unterserver eine Nachricht an den Root-Server, um alle Sicherheitszuordnungen abzurufen, und sendet erst dann eine Nachricht an seine Mitglieder, wenn er ein neues Update erhalten hat.cluster-init
groupkey-push
Wenn die harte Lebensdauer einer Sicherheitszuordnung auf dem Unterserver abläuft, bevor er eine neue Sicherheitszuordnung erhält, markiert der Unterserver den Root-Server als inaktiv, löscht alle registrierten Gruppenmitglieder und sendet weiterhin Nachrichten an den Root-Server.cluster-init
Es kann eine Nachricht gesendet werden, um eine SA oder ein Gruppenmitglied zu löschen; dies kann das Ergebnis eines Befehls oder einer Konfigurationsänderung sein.cluster-update
clear
Wenn ein Subserver eine Nachricht zum Löschen einer Sicherheitszuordnung empfängt, sendet er eine Löschnachricht an seine Gruppenmitglieder und löscht die entsprechende Sicherheitszuordnung.cluster-update
groupkey-push
Wenn alle Sicherheitszuordnungen für eine Gruppe gelöscht werden, initiiert der Subserver einen Austausch mit dem Root-Server.cluster-init
Wenn alle registrierten Mitglieder gelöscht werden, löscht der Unterserver alle lokal registrierten Mitglieder.
Grundlegendes zu Konfigurationsänderungen mit Gruppen-VPNv2-Serverclustern
Gruppen-VPNv2 wird auf SRX300-, SRX320-, SRX340-, SRX345-, SRX550HM-, SRX1500-, SRX4100-, SRX4200- und SRX4600-Geräten und vSRX Virtual Firewall-Instanzen unterstützt. Gruppen-VPNv2-Servercluster verhalten sich anders als eigenständige Gruppen-VPNv2-Server, wenn Konfigurationsänderungen vorgenommen werden, die zu neuen Verschlüsselungsschlüsseln und Änderungen an Sicherheitszuordnungen (Security Associations, SAs) führen. Der Root-Server sendet SA-Aktualisierungen oder -Löschungen über Nachrichten an Unterserver.cluster-update
Die Unterserver senden dann Nachrichten an die Mitglieder.groupkey-push
Unterserver können keine Löschnachrichten an Gruppenmitglieder senden, ohne zuvor Löschnachrichten vom Root-Server zu erhalten.
Alle Konfigurationsänderungen müssen zuerst auf dem Root-Server und dann auf den Subservern vorgenommen werden, um sicherzustellen, dass Gruppenmitglieder wie erwartet Aktualisierungen oder Löschungen erhalten. Bis zur Synchronisierung der Konfiguration zwischen den Servern im Gruppen-VPNv2-Servercluster ist mit Datenverkehrsverlusten zu rechnen.
Tabelle 1 beschreibt die Auswirkungen verschiedener Konfigurationsänderungen auf Gruppen-VPNv2-Servern.
Konfigurationsänderung |
Eigenständige Gruppen-VPNv2-Serveraktion |
Gruppen-VPNv2-Servercluster-Aktion |
|
---|---|---|---|
Root-Server |
Sub-Server |
||
Ändern des IKE-Vorschlags, der Richtlinie oder des Gateways |
Löschen Sie die IKE-Sicherheitszuordnung für das betroffene Gateway. Löschen Sie bei IKE-Vorschlägen, -Richtlinien oder -Gateways die registrierten Mitglieder für das betroffene Gateway. |
||
IPsec-Vorschlag ändern |
Änderungen werden nach dem erneuten Schlüssel des Datenverkehrsverschlüsselungsschlüssels (TEK) wirksam. |
||
Änderungen in der Gruppe: |
|||
Gruppennamen löschen |
Senden Sie "Alle löschen" an Gruppenmitglieder. Löschen Sie alle IKE-Sicherheitszuordnungen in der Gruppe. Löschen Sie sofort alle Schlüssel in der Gruppe. Löschen Sie alle registrierten Mitglieder in der Gruppe. |
Senden Sie "alle löschen" an Unterserver. Löschen Sie sofort alle Schlüssel in der Gruppe. Markieren Sie alle Peers als inaktiv. Löschen Sie Subserver-IKE-SAs. Löschen Sie alle Mitglieds-IKE-Sicherheitszuordnungen. |
Löschen Sie alle Mitglieds-IKE-Sicherheitszuordnungen. Löschen Sie sofort alle Schlüssel in der Gruppe. Löschen Sie alle registrierten Mitglieder in der Gruppe. Peer als inaktiv markieren. Löschen Sie die IKE-Sicherheitszuordnungen des Peerservers. |
ID ändern |
Senden Sie "Alle löschen" an alle Mitglieder. Löschen Sie alle IKE-Sicherheitszuordnungen in der Gruppe. Löschen Sie sofort alle Schlüssel in der Gruppe. Löschen Sie alle registrierten Mitglieder in der Gruppe. Generieren Sie neue Schlüssel entsprechend der Konfiguration. |
Senden Sie "alle löschen" an Unterserver. Löschen Sie alle Mitglieds-IKE-Sicherheitszuordnungen in der Gruppe. Löschen Sie sofort alle Schlüssel in der Gruppe. Markieren Sie alle Peers als inaktiv. Löschen Sie alle IKE-SAs des Peerservers. Generieren Sie neue Schlüssel entsprechend der Konfiguration. |
Löschen Sie alle Mitglieds-IKE-Sicherheitszuordnungen in der Gruppe. Löschen Sie sofort alle Schlüssel in der Gruppe. Löschen Sie alle registrierten Mitglieder in der Gruppe. Peer als inaktiv markieren. Löschen Sie die IKE-Sicherheitszuordnungen des Peerservers. Initiieren Sie einen neuen Austausch. |
Hinzufügen oder Löschen eines IKE-Gateways |
Keine Änderungen für Ergänzungen. Löschen Sie zum Löschen die IKE-Sicherheitszuordnung und die registrierten Mitglieder für das betroffene Gateway. |
||
Hinzufügen oder Ändern des Zeitfensters für die automatische Wiedergabe |
Der neue Wert wird nach der erneuten TEK-Schlüsselerstellung wirksam. |
||
Hinzufügen oder Ändern von kein Anti-Replay |
Der neue Wert wird nach der erneuten TEK-Schlüsselerstellung wirksam. |
||
Änderungen bei der Kommunikation zwischen Servermitgliedern und Membern: |
|||
Hinzufügen |
Löschen Sie alle registrierten Mitglieder. Generieren Sie den Schlüsselverschlüsselungsschlüssel (Key Encryption Key, KEK) SA. |
Generieren Sie KEK SA. Senden Sie eine neue KEK SA an den Subserver. Löschen Sie alle Mitglieds-IKE-Sicherheitszuordnungen. |
Löschen Sie alle registrierten Mitglieder. |
Ändern |
Der neue Wert wird nach der erneuten KEK-Schlüsselerstellung wirksam. |
||
Löschen |
Send delete , um alle KEK-Sicherheitszuordnungen zu löschen. Löschen Sie KEK SA. |
Löschen an Unterserver senden. Löschen Sie KEK SA. Löschen Sie alle Mitglieds-IKE-Sicherheitszuordnungen. |
Löschen Sie KEK SA. |
IPsec SA: |
|||
Hinzufügen |
Generieren Sie eine neue TEK SA. Aktualisieren Sie die neue TEK SA für Mitglieder. |
Generieren Sie eine neue TEK SA. Senden Sie eine neue TEK SA an Unterserver. |
Keine Aktion. |
Ändern |
Der neue Wert wird nach der erneuten Eingabe von TEK wirksam. Wenn sich die Übereinstimmungsrichtlinie ändert, wird der aktuelle TEK sofort entfernt und delete groupkey-push gesendet, da Mitglieder explizit benachrichtigt werden müssen, dass diese Konfiguration entfernt wird. |
Wenn sich die Übereinstimmungsrichtlinie ändert, wird delete an Unterserver gesendet. Löschen Sie TEK sofort. |
Wenn sich die Übereinstimmungsrichtlinie ändert, löschen Sie TEK sofort. |
Löschen |
Löschen Sie TEK sofort. Send delete, um diese TEK SA zu löschen. |
Löschen an Unterserver senden. Löschen Sie TEK sofort. |
Löschen Sie TEK sofort. |
Tabelle 2 beschreibt die Auswirkungen einer Änderung der Gruppen-VPNv2-Serverclusterkonfiguration.
Sie müssen sicherstellen, dass sich immer nur ein Root-Server in einem Server-Cluster befindet.
Änderung der Server-Cluster-Konfiguration |
Gruppen-VPNv2-Servercluster |
|
---|---|---|
Root-Server |
Sub-Server |
|
IKE-Vorschlag, -Richtlinie oder -Gateway (Clusterpeer) |
Für Ergänzungen gibt es keine Änderung. Löschen Sie bei Änderungen oder Löschungen die IKE-Sicherheitszuordnung für den betroffenen Peer. |
|
Server-Cluster: |
||
Hinzufügen |
Keine. |
Senden Sie "Alle löschen" an Gruppenmitglieder. Löschen Sie alle Mitglieds-IKE-Sicherheitszuordnungen in der Gruppe. Löschen Sie sofort alle TEKs und KEKs in der Gruppe. Löschen Sie alle registrierten Mitglieder in der Gruppe. An Root-Server senden . |
Rolle ändern Sie müssen sicherstellen, dass sich immer nur ein Root-Server in einem Server-Cluster befindet. |
Senden Sie "alle löschen" an Unterserver. Löschen Sie alle Mitglieds-IKE-Sicherheitszuordnungen in der Gruppe. Löschen Sie sofort alle TEKs und KEKs in der Gruppe. Markieren Sie alle Peers als inaktiv. Löschen Sie alle IKE-SAs des Peerservers. An Root-Server senden . |
TEK neu eingeben. KEK neu eingeben. Senden Sie neue Schlüssel an Unterserver. Senden Sie neue Schlüssel an Mitglieder. |
Peer hinzufügen |
Keine. |
|
Peer löschen |
Peer als inaktiv markieren. Clear peer IKE SA. |
Peer als inaktiv markieren. Löschen Sie KEK. Löschen Sie TEK. Clear peer IKE SA. |
Übermittlungszeitraum ändern |
Keine. |
|
Servercluster löschen |
Senden Sie "alle löschen" an Unterserver. Löschen Sie sofort alle TEKs und KEKs in der Gruppe. Markieren Sie alle Peers als inaktiv. Löschen Sie alle IKE-SAs des Peerservers. Generieren Sie neue TEKs und KEKs entsprechend der Konfiguration. |
Löschen Sie alle Mitglieds-IKE-Sicherheitszuordnungen in der Gruppe. Löschen Sie sofort alle TEKs und KEKs in der Gruppe. Löschen Sie alle registrierten Mitglieder in der Gruppe. Peer als inaktiv markieren. Löschen Sie die IKE-Sicherheitszuordnungen des Peerservers. Generieren Sie neue TEK und KEK entsprechend der Konfiguration. |
Migrieren eines eigenständigen Gruppen-VPNv2-Servers zu einem Gruppen-VPNv2-Server-Cluster
Gruppen-VPNv2 wird auf Firewalls der Serien SRX300, SRX320, SRX340, SRX345, SRX550HM, SRX1500, SRX4100, SRX4200 und SRX4600 sowie virtuellen vSRX-Firewall-Instanzen unterstützt. In diesem Abschnitt wird beschrieben, wie Sie einen eigenständigen Gruppen-VPNv2-Server zu einem Gruppen-VPNv2-Servercluster migrieren.
So migrieren Sie einen eigenständigen Gruppen-VPNv2-Server auf einen Root-Server:
Es wird dringend empfohlen, dass es sich bei dem Root-Server um einen Chassis-Cluster handelt.
So fügen Sie dem Gruppen-VPNv2-Servercluster einen Unterserver hinzu:
Konfigurieren Sie auf dem Stammserver sowohl ein Gruppen-VPNv2-Server-IKE-Gateway als auch ein Servercluster-IKE-Gateway für den Unterserver. Sicherheitszuordnungen und vorhandener Mitgliederverkehr sollten nicht betroffen sein.
Konfigurieren Sie auf dem Subserver den Servercluster. Denken Sie daran, dass die Gruppen-VPNv2-Konfiguration auf jedem Server im Cluster identisch sein muss, mit Ausnahme der Gruppen-VPNv2-Server-IKE-Gateways, der Serverrolle im Cluster und der IKE-Gatewaykonfigurationen des Serverclusters. Auf dem Unterserver muss die konfigurierte Serverrolle im Cluster .
sub-server
Konfigurieren Sie ein Gruppen-VPNv2-Server-IKE-Gateway und ein Servercluster-IKE-Gateway für den Stammserver.
So löschen Sie einen Unterserver aus dem Gruppen-VPNv2-Servercluster:
Löschen Sie auf dem Stammserver sowohl das IKE-Gateway des Gruppen-VPNv2-Servers als auch die IKE-Gatewaykonfigurationen des Serverclusters für den Unterserver. Sicherheitszuordnungen und vorhandener Mitgliederverkehr sollten nicht betroffen sein.
Schalten Sie den Subserver aus.
Siehe auch
Beispiel: Konfigurieren eines Gruppen-VPNv2-Serverclusters und von Mitgliedern

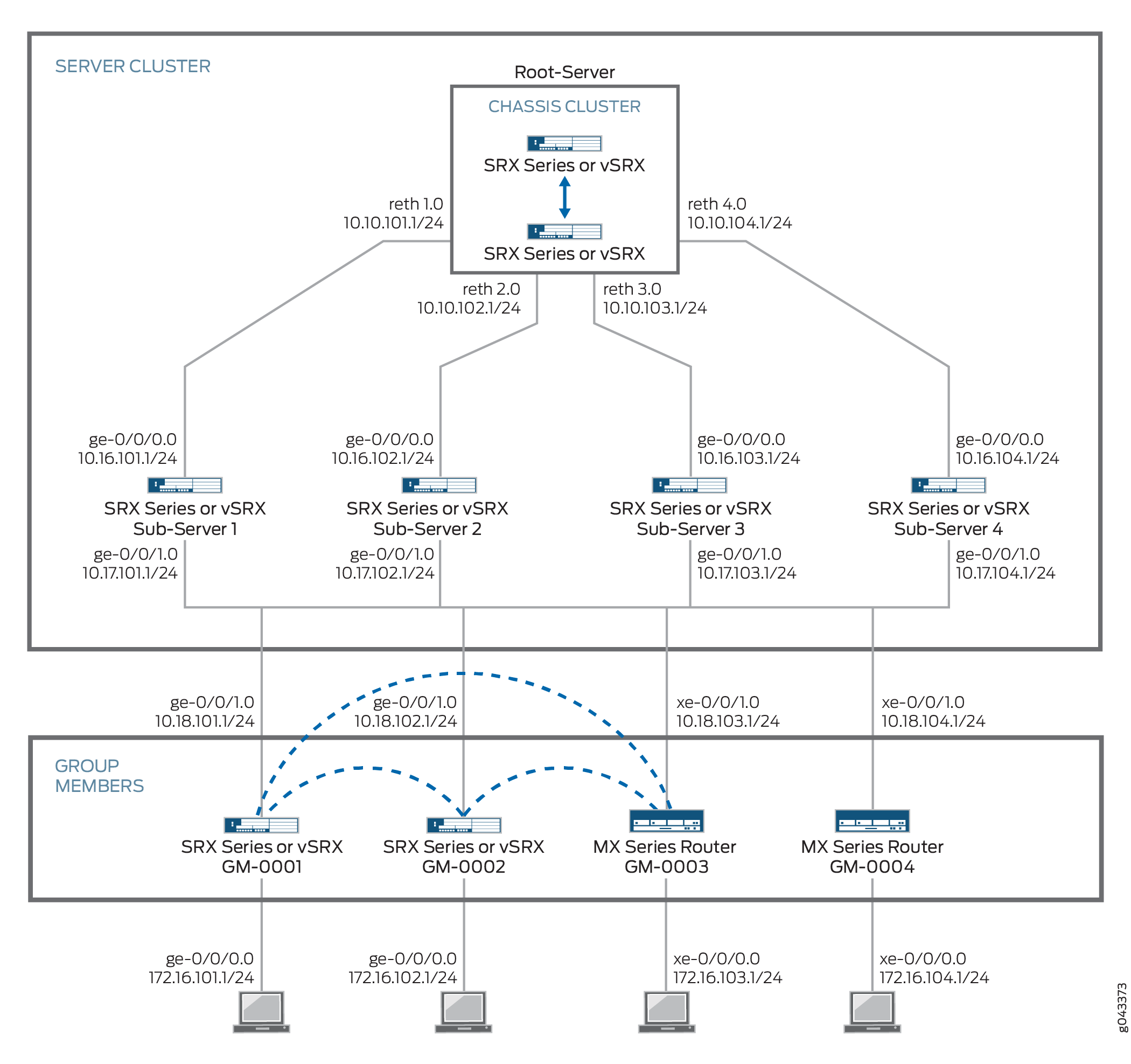

In diesem Beispiel wird gezeigt, wie ein Gruppen-VPNv2-Servercluster so konfiguriert wird, dass Gruppen-Controller/Schlüsselserver (GCKS)-Redundanz und Skalierung für Gruppen-VPNv2-Gruppenmitglieder bereitgestellt werden. Gruppen-VPNv2 wird auf SRX300-, SRX320-, SRX340-, SRX345-, SRX550HM-, SRX1500-, SRX4100-, SRX4200- und SRX4600-Geräten und vSRX Virtual Firewall-Instanzen unterstützt.
Anforderungen
Im Beispiel werden die folgenden Hardware- und Softwarekomponenten verwendet:
Acht unterstützte Firewalls der SRX-Serie oder virtuelle vSRX-Firewall-Instanzen mit Junos OS Version 15.1X49-D30 oder höher, die Gruppen-VPNv2 unterstützen:
Zwei Geräte oder Instanzen sind so konfiguriert, dass sie als Chassis-Cluster fungieren. Der Chassis-Cluster fungiert als Root-Server im Group VPNv2-Server-Cluster. Die Geräte oder Instanzen müssen über die gleiche Softwareversion und die gleichen Lizenzen verfügen.
Der Root-Server ist für die Generierung und Verteilung von Verschlüsselungsschlüsseln an Unterserver im Gruppen-VPN-Server-Cluster verantwortlich. Aufgrund dieser Verantwortung empfehlen wir, dass der Root-Server ein Chassis-Cluster ist.
Vier weitere Geräte oder Instanzen fungieren als Unterserver im Gruppen-VPNv2-Servercluster.
Zwei weitere Geräte oder Instanzen fungieren als Gruppen-VPNv2-Gruppenmitglieder.
Zwei unterstützte Geräte der MX-Serie mit Junos OS Version 15.1R2 oder höher, die Gruppen-VPNv2 unterstützen. Diese Geräte fungieren als Gruppen-VPNv2-Gruppenmitglieder.
Ein Hostname, ein Root-Administratorkennwort und Verwaltungszugriff müssen auf jeder Firewall- oder vSRX-Virtual-Firewall-Instanz der SRX-Serie konfiguriert werden. Es wird empfohlen, NTP auch auf jedem Gerät zu konfigurieren.
Die Konfigurationen in diesem Beispiel konzentrieren sich auf das, was für den Gruppen-VPNv2-Betrieb erforderlich ist, basierend auf der in Abbildung 3. Einige Konfigurationen, wie z. B. Schnittstellen-, Routing- oder Chassis-Cluster-Setups, sind hier nicht enthalten. Beispielsweise erfordert der Gruppen-VPNv2-Betrieb eine funktionierende Routing-Topologie, die es Client-Geräten ermöglicht, die vorgesehenen Standorte im gesamten Netzwerk zu erreichen. In diesem Beispiel wird die Konfiguration des statischen oder dynamischen Routings nicht behandelt.
Überblick
In diesem Beispiel besteht das Gruppen-VPNv2-Netzwerk aus einem Servercluster und vier Mitgliedern. Der Server-Cluster besteht aus einem Root-Server und vier Subservern. Zwei der Mitglieder sind Firewalls der SRX-Serie oder virtuelle vSRX-Firewall-Instanzen, während die anderen beiden Mitglieder Geräte der MX-Serie sind.
Die Gruppen-VPN-Sicherheitszuordnungen müssen durch eine Phase-1-Sicherheitszuordnung geschützt werden. Daher muss die Gruppen-VPN-Konfiguration die Konfiguration von IKE-Phase-1-Aushandlungen auf dem Stammserver, den Unterservern und den Gruppenmitgliedern umfassen. IKE-Konfigurationen werden wie folgt beschrieben.
Auf dem Root-Server:
Die IKE-Richtlinie wird verwendet, um Phase-1-Sicherheitszuordnungen mit jedem Unterserver einzurichten.
SubSrv
Ein IKE-Gateway ist mit Dead Peer Detection (DPD) für jeden Subserver konfiguriert.
Die Serverclusterrolle ist, und jeder Unterserver ist als IKE-Gateway für den Servercluster konfiguriert.
root-server
Der Root-Server sollte so konfiguriert sein, dass er den Chassis-Cluster-Betrieb unterstützt. Im Beispiel stellen redundante Ethernet-Schnittstellen auf dem Root-Server eine Verbindung zu jedem der Unterserver im Servercluster her. Die gesamte Chassis-Cluster-Konfiguration wird nicht angezeigt.
Auf jedem Subserver:
Es werden zwei IKE-Richtlinien konfiguriert: wird verwendet, um eine Phase-1-Sicherheitszuordnung mit dem Root-Server einzurichten, und wird verwendet, um Phase-1-Sicherheitszuordnungen mit jedem Gruppenmitglied einzurichten.
RootSrv
GMs
Vorinstallierte Schlüssel werden verwendet, um die Phase 1-Sicherheitszuordnungen zwischen dem Stammserver und den Unterservern sowie zwischen den Unterservern und den Gruppenmitgliedern zu sichern. Stellen Sie sicher, dass es sich bei den verwendeten vorinstallierten Schlüsseln um starke Schlüssel handelt. Auf den Unterservern muss der für die IKE-Richtlinie konfigurierte vorinstallierte Schlüssel mit dem auf dem Stammserver konfigurierten vorinstallierten Schlüssel übereinstimmen, und der für die IKE-Richtlinie konfigurierte vorinstallierte Schlüssel muss mit dem für die Gruppenmitglieder konfigurierten vorinstallierten Schlüssel übereinstimmen.
RootSrv
GMs
Ein IKE-Gateway wird mit DPD für den Root-Server konfiguriert. Darüber hinaus wird für jedes Gruppenmitglied ein IKE-Gateway konfiguriert.
Die Serverclusterrolle ist, und der Stammserver ist als IKE-Gateway für den Servercluster konfiguriert.
sub-server
Für jedes Gruppenmitglied:
Die IKE-Richtlinie wird verwendet, um Phase-1-Sicherheitszuordnungen mit den Unterservern einzurichten.
SubSrv
Die Konfiguration des IKE-Gateways enthält die Adressen für die Unterserver.
Bei Firewalls der SRX-Serie oder vSRX Virtual Firewall-Gruppenmitgliedern wird eine IPsec-Richtlinie für die Gruppe mit der LAN-Zone als Von-Zone (eingehender Datenverkehr) und der WAN-Zone als Bis-Zone (ausgehender Datenverkehr) konfiguriert. Außerdem ist eine Sicherheitsrichtlinie erforderlich, um den Datenverkehr zwischen den LAN- und WAN-Zonen zuzulassen.
Sowohl auf dem Gruppenserver als auch auf den Gruppenmitgliedern muss derselbe Gruppenbezeichner konfiguriert werden. In diesem Beispiel lautet der Gruppenname GROUP_ID-0001 und der Gruppenbezeichner 1. Die auf dem Server konfigurierte Gruppenrichtlinie gibt an, dass die SA und der Schlüssel auf den Datenverkehr zwischen Teilnetzen im Bereich 172.16.0.0/12 angewendet werden.
Topologie
Abbildung 3 zeigt die Juniper Networks-Geräte, die für dieses Beispiel konfiguriert werden sollen.
Konfiguration
- Konfiguration des Root-Servers
- Konfigurieren von Subserver 1
- Konfigurieren von Sub-Server 2
- Konfigurieren von Sub-Server 3
- Konfigurieren von Subserver 4
- Konfigurieren von GM-0001 (Firewall der SRX-Serie oder virtuelle vSRX-Firewall-Instanz)
- Konfigurieren von GM-0002 (Firewall der SRX-Serie oder virtuelle vSRX-Firewall-Instanz)
- Konfigurieren von GM-0003 (Gerät der MX-Serie)
- Konfigurieren von GM-0004 (Gerät der MX-Serie)
Konfiguration des Root-Servers
CLI-Schnellkonfiguration
Um dieses Beispiel schnell zu konfigurieren, kopieren Sie die folgenden Befehle, fügen Sie sie in eine Textdatei ein, entfernen Sie alle Zeilenumbrüche, ändern Sie alle Details, die für Ihre Netzwerkkonfiguration erforderlich sind, kopieren Sie die Befehle und fügen Sie sie in die CLI auf Hierarchieebene ein, und geben Sie sie dann aus dem Konfigurationsmodus ein .[edit]
commit
set interfaces reth1 redundant-ether-options redundancy-group 1 set interfaces reth1 unit 0 description To_SubSrv01 set interfaces reth1 unit 0 family inet address 10.10.101.1/24 set interfaces reth2 redundant-ether-options redundancy-group 1 set interfaces reth2 unit 0 description To_SubSrv02 set interfaces reth2 unit 0 family inet address 10.10.102.1/24 set interfaces reth3 redundant-ether-options redundancy-group 1 set interfaces reth3 unit 0 description To_SubSrv03 set interfaces reth3 unit 0 family inet address 10.10.103.1/24 set interfaces reth4 redundant-ether-options redundancy-group 1 set interfaces reth4 unit 0 description To_SubSrv04 set interfaces reth4 unit 0 family inet address 10.10.104.1/24 set security zones security-zone GROUPVPN host-inbound-traffic system-services ike set security zones security-zone GROUPVPN host-inbound-traffic system-services ssh set security zones security-zone GROUPVPN host-inbound-traffic system-services ping set security zones security-zone GROUPVPN interfaces reth1.0 set security zones security-zone GROUPVPN interfaces reth2.0 set security zones security-zone GROUPVPN interfaces reth3.0 set security zones security-zone GROUPVPN interfaces reth4.0 set security policies global policy 1000 match source-address any set security policies global policy 1000 match destination-address any set security policies global policy 1000 match application any set security policies global policy 1000 match from-zone any set security policies global policy 1000 match to-zone any set security policies global policy 1000 then deny set security policies global policy 1000 then log session-init set security policies global policy 1000 then count set security policies default-policy deny-all set chassis cluster reth-count 5 set chassis cluster redundancy-group 1 node 0 priority 254 set chassis cluster redundancy-group 1 node 1 priority 1 set chassis cluster redundancy-group 0 node 0 priority 254 set chassis cluster redundancy-group 0 node 1 priority 1 set security group-vpn server ike proposal PSK-SHA256-DH14-AES256 authentication-method pre-shared-keys set security group-vpn server ike proposal PSK-SHA256-DH14-AES256 authentication-algorithm sha-256 set security group-vpn server ike proposal PSK-SHA256-DH14-AES256 dh-group group14 set security group-vpn server ike proposal PSK-SHA256-DH14-AES256 encryption-algorithm aes-256-cbc set security group-vpn server ike policy SubSrv mode main set security group-vpn server ike policy SubSrv proposals PSK-SHA256-DH14-AES256 set security group-vpn server ike policy SubSrv pre-shared-key ascii-text "$ABC123" set security group-vpn server ike gateway SubSrv01 ike-policy SubSrv set security group-vpn server ike gateway SubSrv01 address 10.16.101.1 set security group-vpn server ike gateway SubSrv01 dead-peer-detection always-send set security group-vpn server ike gateway SubSrv01 local-address 10.10.101.1 set security group-vpn server ike gateway SubSrv02 ike-policy SubSrv set security group-vpn server ike gateway SubSrv02 address 10.16.102.1 set security group-vpn server ike gateway SubSrv02 dead-peer-detection always-send set security group-vpn server ike gateway SubSrv02 local-address 10.10.102.1 set security group-vpn server ike gateway SubSrv03 ike-policy SubSrv set security group-vpn server ike gateway SubSrv03 address 10.16.103.1 set security group-vpn server ike gateway SubSrv03 dead-peer-detection always-send set security group-vpn server ike gateway SubSrv03 local-address 10.10.103.1 set security group-vpn server ike gateway SubSrv04 ike-policy SubSrv set security group-vpn server ike gateway SubSrv04 address 10.16.104.1 set security group-vpn server ike gateway SubSrv04 dead-peer-detection always-send set security group-vpn server ike gateway SubSrv04 local-address 10.10.104.1 set security group-vpn server ipsec proposal AES256-SHA256-L3600 authentication-algorithm hmac-sha-256-128 set security group-vpn server ipsec proposal AES256-SHA256-L3600 encryption-algorithm aes-256-cbc set security group-vpn server ipsec proposal AES256-SHA256-L3600 lifetime-seconds 3600 set security group-vpn server group GROUP_ID-0001 group-id 1 set security group-vpn server group GROUP_ID-0001 member-threshold 2000 set security group-vpn server group GROUP_ID-0001 server-cluster server-role root-server set security group-vpn server group GROUP_ID-0001 server-cluster ike-gateway SubSrv01 set security group-vpn server group GROUP_ID-0001 server-cluster ike-gateway SubSrv02 set security group-vpn server group GROUP_ID-0001 server-cluster ike-gateway SubSrv03 set security group-vpn server group GROUP_ID-0001 server-cluster ike-gateway SubSrv04 set security group-vpn server group GROUP_ID-0001 server-cluster retransmission-period 10 set security group-vpn server group GROUP_ID-0001 anti-replay-time-window 1000 set security group-vpn server group GROUP_ID-0001 server-member-communication communication-type unicast set security group-vpn server group GROUP_ID-0001 server-member-communication encryption-algorithm aes-256-cbc set security group-vpn server group GROUP_ID-0001 server-member-communication lifetime-seconds 7200 set security group-vpn server group GROUP_ID-0001 server-member-communication sig-hash-algorithm sha-256 set security group-vpn server group GROUP_ID-0001 ipsec-sa GROUP_ID-0001 proposal AES256-SHA256-L3600 set security group-vpn server group GROUP_ID-0001 ipsec-sa GROUP_ID-0001 match-policy 1 source 172.16.0.0/12 set security group-vpn server group GROUP_ID-0001 ipsec-sa GROUP_ID-0001 match-policy 1 destination 172.16.0.0/12 set security group-vpn server group GROUP_ID-0001 ipsec-sa GROUP_ID-0001 match-policy 1 protocol 0
Schritt-für-Schritt-Anleitung
Im folgenden Beispiel müssen Sie durch verschiedene Ebenen in der Konfigurationshierarchie navigieren. Anweisungen hierzu finden Sie unter Verwenden des CLI-Editors im Konfigurationsmodus imCLI-Benutzerhandbuch.Verwenden des CLI-Editors im Konfigurationsmodushttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
So konfigurieren Sie den Root-Server:
Konfigurieren Sie Sicherheitszonen und Sicherheitsrichtlinien.
[edit interfaces] user@host# set reth1 redundant-ether-options redundancy-group 1 user@host# set reth1 unit 0 description To_SubSrv01 user@host# set reth1 unit 0 family inet address 10.10.101.1/24 user@host# set reth2 redundant-ether-options redundancy-group 1 user@host# set reth2 unit 0 description To_SubSrv02 user@host# set reth2 unit 0 family inet address 10.10.102.1/24 user@host# set reth3 redundant-ether-options redundancy-group 1 user@host# set reth3 unit 0 description To_SubSrv03 user@host# set reth3 unit 0 family inet address 10.10.103.1/24 user@host# set reth4 redundant-ether-options redundancy-group 1 user@host# set reth4 unit 0 description To_SubSrv04 user@host# set reth4 unit 0 family inet address 10.10.104.1/24 [edit security zones security-zone GROUPVPN] user@host# set host-inbound-traffic system-services ike user@host# set host-inbound-traffic system-services ssh user@host# set host-inbound-traffic system-services ping user@host# set interfaces reth1.0 user@host# set interfaces reth2.0 user@host# set interfaces reth3.0 user@host# set interfaces reth4.0 [edit security policies global] user@host# set policy 1000 match source-address any user@host# set policy 1000 match destination-address any user@host# set policy 1000 match application any user@host# set policy 1000 match from-zone any user@host# set policy 1000 match to-zone any user@host# set policy 1000 then deny user@host# set policy 1000 then log session-init user@host# set policy 1000 then count [edit security policies] user@host# set default-policy deny-all
Konfigurieren Sie den Chassis-Cluster.
[edit chassis cluster] user@host# set reth-count 5 user@host# set redundancy-group 1 node 0 priority 254 user@host# set redundancy-group 1 node 1 priority 1 user@host# set redundancy-group 0 node 0 priority 254 user@host# set redundancy-group 0 node 1 priority 1
Konfigurieren Sie das IKE-Angebot, die Richtlinie und das Gateway.
[edit security group-vpn server ike proposal PSK-SHA256-DH14-AES256] user@host# set authentication-method pre-shared-keys user@host# set group group14 user@host# set authentication-algorithm sha-256 user@host# set encryption-algorithm aes-256-cbc [edit security group-vpn server ike policy SubSrv] user@host# set mode main user@host# set proposals PSK-SHA256-DH14-AES256 user@host# set pre-shared-key ascii-text "$ABC123" [edit security group-vpn server ike gateway SubSrv01] user@host# set ike-policy SubSrv user@host# set address 10.16.101.1 user@host# set dead-peer-detection always-send user@host# set local-address 10.10.101.1 [edit security group-vpn server ike gateway SubSrv02] user@host# set ike-policy SubSrv user@host# set address 10.16.102.1 user@host# set dead-peer-detection always-send user@host# set local-address 10.10.102.1 [edit security group-vpn server ike gateway SubSrv03] user@host# set ike-policy SubSrv user@host# set address 10.16.103.1 user@host# set dead-peer-detection always-send user@host# set local-address 10.10.103.1 [edit security group-vpn server ike gateway SubSrv04] user@host# set ike-policy SubSrv user@host# set address 10.16.104.1 user@host# set dead-peer-detection always-send user@host# set local-address 10.10.104.1
Konfigurieren Sie die IPsec-Sicherheitszuordnung.
[edit security group-vpn server ipsec proposal AES256-SHA256-L3600] user@host# set authentication-algorithm hmac-sha-256-128 user@host# set encryption-algorithm aes-256-cbc user@host# set lifetime-seconds 3600
Konfigurieren Sie die VPN-Gruppe.
[edit security group-vpn server group GROUP_ID-0001] user@host# set group-id 1 user@host# set member-threshold 2000 user@host# set server-cluster server-role root-server user@host# set server-cluster ike-gateway SubSrv01 user@host# set server-cluster ike-gateway SubSrv02 user@host# set server-cluster ike-gateway SubSrv03 user@host# set server-cluster ike-gateway SubSrv04 user@host# set server-cluster retransmission-period 10 user@host# set anti-replay-time-window 1000 user@host# set server-member-communication communication-type unicast user@host# set server-member-communication encryption-algorithm aes-256-cbc user@host# set server-member-communication lifetime-seconds 7200 user@host# set server-member-communication sig-hash-algorithm sha-256
Konfigurieren Sie die Gruppenrichtlinie.
[edit security group-vpn server group GROUP_ID-0001] user@host# set ipsec-sa GROUP_ID-0001 match-policy 1 source 172.16.0.0/12 user@host# set ipsec-sa GROUP_ID-0001 match-policy 1 destination 172.16.0.0/12 user@host# set ipsec-sa GROUP_ID-0001 match-policy 1 protocol 0 user@host# set ipsec-sa GROUP_ID-0001 proposal AES256-SHA256-L3600
Ergebnisse
Bestätigen Sie im Konfigurationsmodus Ihre Konfiguration, indem Sie die Befehle , und eingeben.show interfaces
show chassis cluster
show security
Wenn die Ausgabe nicht die gewünschte Konfiguration anzeigt, wiederholen Sie die Anweisungen in diesem Beispiel, um die Konfiguration zu korrigieren.
[edit] user@host# show interfaces reth1 { redundant-ether-options { redundancy-group 1; } unit 0 { description To_SubSrv01; family inet { address 10.10.101.1/24; } } } reth2 { redundant-ether-options { redundancy-group 1; } unit 0 { description To_SubSrv02; family inet { address 10.10.102.1/24; } } } reth3 { redundant-ether-options { redundancy-group 1; } unit 0 { description To_SubSrv03; family inet { address 10.10.103.1/24; } } } reth4 { redundant-ether-options { redundancy-group 1; } unit 0 { description To_SubSrv04; family inet { address 10.10.104.1/24; } } } [edit] user@host# show chassis cluster reth-count 5; redundancy-group 1 { node 0 priority 254; node 1 priority 1; } redundancy-group 0 { node 0 priority 254; node 1 priority 1; } [edit] user@host# show security group-vpn { server { ike { proposal PSK-SHA256-DH14-AES256 { authentication-method pre-shared-keys; authentication-algorithm sha-256; dh-group group14; encryption-algorithm aes-256-cbc; } policy SubSrv { mode main; proposals PSK-SHA256-DH14-AES256; pre-shared-key ascii-text "$ABC123"; ## SECRET-DATA } gateway SubSrv01 { ike-policy SubSrv; address 10.16.101.1; dead-peer-detection always-send; local-address 10.10.101.1; } gateway SubSrv02 { ike-policy SubSrv; address 10.16.102.1; dead-peer-detection always-send; local-address 10.10.102.1; } gateway SubSrv03 { ike-policy SubSrv; address 10.16.103.1; dead-peer-detection always-send; local-address 10.10.103.1; } gateway SubSrv04 { ike-policy SubSrv; address 10.16.104.1; dead-peer-detection always-send; local-address 10.10.104.1; } } ipsec { proposal AES256-SHA256-L3600 { authentication-algorithm hmac-sha-256-128; encryption-algorithm aes-256-cbc; lifetime-seconds 3600; } } group GROUP_ID-0001 { group-id 1; member-threshold 2000; server-cluster { server-role root-server; ike-gateway SubSrv01; ike-gateway SubSrv02; ike-gateway SubSrv03; ike-gateway SubSrv04; retransmission-period 10; } anti-replay-time-window 1000; server-member-communication { communication-type unicast; lifetime-seconds 7200; encryption-algorithm aes-256-cbc; sig-hash-algorithm sha-256; } ipsec-sa GROUP_ID-0001 { proposal AES256-SHA256-L3600; match-policy 1 { source 172.16.0.0/12; destination 172.16.0.0/12; protocol 0; } } } } } policies { global { policy 1000 { match { source-address any; destination-address any; application any; from-zone any; to-zone any; } then { deny; log { session-init; } count; } } } default-policy { deny-all; } } zones { security-zone GROUPVPN { host-inbound-traffic { system-services { ike; ssh; ping; } } interfaces { reth1.0; reth2.0; reth3.0; reth4.0; } } }
Wenn Sie mit der Konfiguration des Geräts fertig sind, rufen Sie den Konfigurationsmodus auf .commit
Konfigurieren von Subserver 1
CLI-Schnellkonfiguration
Um dieses Beispiel schnell zu konfigurieren, kopieren Sie die folgenden Befehle, fügen Sie sie in eine Textdatei ein, entfernen Sie alle Zeilenumbrüche, ändern Sie alle Details, die für Ihre Netzwerkkonfiguration erforderlich sind, kopieren Sie die Befehle und fügen Sie sie in die CLI auf Hierarchieebene ein, und geben Sie sie dann aus dem Konfigurationsmodus ein .[edit]
commit
set interfaces ge-0/0/0 unit 0 description To_RootSrv set interfaces ge-0/0/0 unit 0 family inet address 10.16.101.1/24 set interfaces ge-0/0/1 unit 0 description To_WAN set interfaces ge-0/0/1 unit 0 family inet address 10.17.101.1/24 set security zones security-zone GROUPVPN host-inbound-traffic system-services ike set security zones security-zone GROUPVPN host-inbound-traffic system-services ssh set security zones security-zone GROUPVPN host-inbound-traffic system-services ping set security zones security-zone GROUPVPN interfaces ge-0/0/0.0 set security zones security-zone GROUPVPN interfaces ge-0/0/1.0 set security policies global policy 1000 match source-address any set security policies global policy 1000 match destination-address any set security policies global policy 1000 match application any set security policies global policy 1000 match from-zone any set security policies global policy 1000 match to-zone any set security policies global policy 1000 then deny set security policies global policy 1000 then log session-init set security policies global policy 1000 then count set security policies default-policy deny-all set security group-vpn server ike proposal PSK-SHA256-DH14-AES256 authentication-method pre-shared-keys set security group-vpn server ike proposal PSK-SHA256-DH14-AES256 dh-group group14 set security group-vpn server ike proposal PSK-SHA256-DH14-AES256 authentication-algorithm sha-256 set security group-vpn server ike proposal PSK-SHA256-DH14-AES256 encryption-algorithm aes-256-cbc set security group-vpn server ike policy RootSrv mode main set security group-vpn server ike policy RootSrv proposals PSK-SHA256-DH14-AES256 set security group-vpn server ike policy RootSrv pre-shared-key ascii-text "$ABC123" set security group-vpn server ike policy GMs mode main set security group-vpn server ike policy GMs proposals PSK-SHA256-DH14-AES256 set security group-vpn server ike policy GMs pre-shared-key ascii-text "$ABC123$ABC123" set security group-vpn server ike gateway RootSrv ike-policy RootSrv set security group-vpn server ike gateway RootSrv address 10.10.101.1 set security group-vpn server ike gateway RootSrv dead-peer-detection always-send set security group-vpn server ike gateway RootSrv local-address 10.16.101.1 set security group-vpn server ike gateway GM-0001 ike-policy GMs set security group-vpn server ike gateway GM-0001 address 10.18.101.1 set security group-vpn server ike gateway GM-0001 local-address 10.17.101.1 set security group-vpn server ike gateway GM-0002 ike-policy GMs set security group-vpn server ike gateway GM-0002 address 10.18.102.1 set security group-vpn server ike gateway GM-0002 local-address 10.17.101.1 set security group-vpn server ike gateway GM-0003 ike-policy GMs set security group-vpn server ike gateway GM-0003 address 10.18.103.1 set security group-vpn server ike gateway GM-0003 local-address 10.17.101.1 set security group-vpn server ike gateway GM-0004 ike-policy GMs set security group-vpn server ike gateway GM-0004 address 10.18.104.1 set security group-vpn server ike gateway GM-0004 local-address 10.17.101.1 set security group-vpn server ipsec proposal AES256-SHA256-L3600 authentication-algorithm hmac-sha-256-128 set security group-vpn server ipsec proposal AES256-SHA256-L3600 encryption-algorithm aes-256-cbc set security group-vpn server ipsec proposal AES256-SHA256-L3600 lifetime-seconds 3600 set security group-vpn server group GROUP_ID-0001 group-id 1 set security group-vpn server group GROUP_ID-0001 member-threshold 2000 set security group-vpn server group GROUP_ID-0001 server-cluster server-role sub-server set security group-vpn server group GROUP_ID-0001 server-cluster ike-gateway RootSrv set security group-vpn server group GROUP_ID-0001 server-cluster retransmission-period 10 set security group-vpn server group GROUP_ID-0001 ike-gateway GM-0001 set security group-vpn server group GROUP_ID-0001 ike-gateway GM-0002 set security group-vpn server group GROUP_ID-0001 ike-gateway GM-0003 set security group-vpn server group GROUP_ID-0001 ike-gateway GM-0004 set security group-vpn server group GROUP_ID-0001 anti-replay-time-window 1000 set security group-vpn server group GROUP_ID-0001 server-member-communication communication-type unicast set security group-vpn server group GROUP_ID-0001 server-member-communication encryption-algorithm aes-256-cbc set security group-vpn server group GROUP_ID-0001 server-member-communication lifetime-seconds 7200 set security group-vpn server group GROUP_ID-0001 server-member-communication sig-hash-algorithm sha-256 set security group-vpn server group GROUP_ID-0001 ipsec-sa GROUP_ID-0001 proposal AES256-SHA256-L3600 set security group-vpn server group GROUP_ID-0001 ipsec-sa GROUP_ID-0001 match-policy 1 source 172.16.0.0/12 set security group-vpn server group GROUP_ID-0001 ipsec-sa GROUP_ID-0001 match-policy 1 destination 172.16.0.0/12 set security group-vpn server group GROUP_ID-0001 ipsec-sa GROUP_ID-0001 match-policy 1 protocol 0
Schritt-für-Schritt-Anleitung
Im folgenden Beispiel müssen Sie durch verschiedene Ebenen in der Konfigurationshierarchie navigieren. Anweisungen hierzu finden Sie unter Verwenden des CLI-Editors im Konfigurationsmodus imCLI-Benutzerhandbuch.Verwenden des CLI-Editors im Konfigurationsmodushttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
So konfigurieren Sie den Unterserver im Gruppen-VPNv2-Servercluster:
Konfigurieren Sie Schnittstellen, Sicherheitszonen und Sicherheitsrichtlinien.
[edit interfaces] user@host# set ge-0/0/0 unit 0 description To_RootSrv user@host# set ge-0/0/0 unit 0 family inet address 10.16.101.1/24 user@host# set ge-0/0/1 unit 0 description To_WAN user@host# set ge-0/0/1 unit 0 family inet address 10.17.101.1/24 [edit security zones security-zone GROUPVPN] user@host# set host-inbound-traffic system-services ike user@host# set host-inbound-traffic system-services ssh user@host# set host-inbound-traffic system-services ping user@host# set interfaces ge-0/0/0.0 user@host# set interfaces ge-0/0/1.0 [edit security policies global] user@host# set policy 1000 match source-address any user@host# set policy 1000 match destination-address any user@host# set policy 1000 match application any user@host# set policy 1000 match from-zone any user@host# set policy 1000 match to-zone any user@host# set policy 1000 then deny user@host# set policy 1000 then log session-init user@host# set policy 1000 then count [edit security policies] user@host# set default-policy deny-all
Konfigurieren Sie das IKE-Angebot, die Richtlinie und das Gateway.
[edit security group-vpn server ike proposal PSK-SHA256-DH14-AES256] user@host# set authentication-method pre-shared-keys user@host# set group group14 user@host# set authentication-algorithm sha-256 user@host# set encryption-algorithm aes-256-cbc [edit security group-vpn server ike policy RootSrv] user@host# set mode main user@host# set proposals PSK-SHA256-DH14-AES256 user@host# set pre-shared-key ascii-text "$ABC123" [edit security group-vpn server ike policy GMs] user@host# set mode main user@host# set proposals PSK-SHA256-DH14-AES256 user@host# set pre-shared-key ascii-text "$ABC123$ABC123" [edit security group-vpn server ike gateway RootSrv] user@host# set ike-policy RootSrv user@host# set address 10.10.101.1 user@host# set dead-peer-detection always-send user@host# set local-address 10.16.101.1 [edit security group-vpn server ike gateway GM-0001] user@host# set ike-policy GMs user@host# set address 10.18.101.1 user@host# set local-address 10.17.101.1 [edit security group-vpn server ike gateway GM-0002] user@host# set ike-policy GMs user@host# set address 10.18.102.1 user@host# set local-address 10.17.101.1 [edit security group-vpn server ike gateway GM-0003] user@host# set ike-policy GMs user@host# set address 10.18.103.1 user@host# set local-address 10.17.101.1 [edit security group-vpn server ike gateway GM-0004] user@host# set ike-policy GMs user@host# set address 10.18.104.1 user@host# set local-address 10.17.101.1
Konfigurieren Sie die IPsec-Sicherheitszuordnung.
[edit security group-vpn server ipsec proposal AES256-SHA256-L3600] user@host# set authentication-algorithm hmac-sha-256-128 user@host# set encryption-algorithm aes-256-cbc user@host# set lifetime-seconds 3600
Konfigurieren Sie die VPN-Gruppe.
[edit security group-vpn server group GROUP_ID-0001] user@host# set group-id 1 user@host# set member-threshold 2000 user@host# set server-cluster server-role sub-server user@host# set server-cluster ike-gateway RootSrv user@host# set server-cluster retransmission-period 10 user@host# set ike-gateway GM-0001 user@host# set ike-gateway GM-0002 user@host# set ike-gateway GM-0003 user@host# set ike-gateway GM-0004 user@host# set anti-replay-time-window 1000 user@host# set server-member-communication communication-type unicast user@host# set server-member-communication encryption-algorithm aes-256-cbc user@host# set server-member-communication lifetime-seconds 7200 user@host# set server-member-communication sig-hash-algorithm sha-256 user@host# set ipsec-sa GROUP_ID-0001 proposal AES256-SHA256-L3600
Konfigurieren Sie die Gruppenrichtlinie.
[edit security group-vpn server group GROUP_ID-0001] user@host# set ipsec-sa GROUP_ID-0001 match-policy 1 source 172.16.0.0/12 user@host# set ipsec-sa GROUP_ID-0001 match-policy 1 destination 172.16.0.0/12 user@host# set ipsec-sa GROUP_ID-0001 match-policy 1 protocol 0
Ergebnisse
Bestätigen Sie im Konfigurationsmodus Ihre Konfiguration, indem Sie die Befehle und eingeben.show interfaces
show security
Wenn die Ausgabe nicht die gewünschte Konfiguration anzeigt, wiederholen Sie die Anweisungen in diesem Beispiel, um die Konfiguration zu korrigieren.
[edit] user@host# show interfaces ge-0/0/0 { unit 0 { description To_RootSrv; family inet { address 10.16.101.1/24; } } } ge-0/0/1 { unit 0 { description To_WAN; family inet { address 10.17.101.1/24; } } } [edit] user@host# show security group-vpn { server { ike { proposal PSK-SHA256-DH14-AES256 { authentication-method pre-shared-keys; authentication-algorithm sha-256; dh-group group14; encryption-algorithm aes-256-cbc; } policy RootSrv { mode main; proposals PSK-SHA256-DH14-AES256; pre-shared-key ascii-text "$ABC123"; ## SECRET-DATA } policy GMs { mode main; proposals PSK-SHA256-DH14-AES256; pre-shared-key ascii-text "$ABC123$ABC123"; ## SECRET-DATA } gateway RootSrv { ike-policy RootSrv; address 10.10.101.1; dead-peer-detection always-send; local-address 10.16.101.1; } gateway GM-0001 { ike-policy GMs; address 10.18.101.1; local-address 10.17.101.1; } gateway GM-0002 { ike-policy GMs; address 10.18.102.1; local-address 10.17.101.1; } gateway GM-0003 { ike-policy GMs; address 10.18.103.1; local-address 10.17.101.1; } gateway GM-0004 { ike-policy GMs; address 10.18.104.1; local-address 10.17.101.1; } } ipsec { proposal AES256-SHA256-L3600 { authentication-algorithm hmac-sha-256-128; encryption-algorithm aes-256-cbc; lifetime-seconds 3600; } } group GROUP_ID-0001 { group-id 1; member-threshold 2000; server-cluster { server-role sub-server; ike-gateway RootSrv; retransmission-period 10; } ike-gateway GM-0001; ike-gateway GM-0002; ike-gateway GM-0003; ike-gateway GM-0004; anti-replay-time-window 1000; server-member-communication { communication-type unicast; lifetime-seconds 7200; encryption-algorithm aes-256-cbc; sig-hash-algorithm sha-256; } ipsec-sa GROUP_ID-0001 { proposal AES256-SHA256-L3600; match-policy 1 { source 172.16.0.0/12; destination 172.16.0.0/12; protocol 0; } } } } } policies { global { policy 1000 { match { source-address any; destination-address any; application any; from-zone any; to-zone any; } then { deny; log { session-init; } count; } } } default-policy { deny-all; } } zones { security-zone GROUPVPN { host-inbound-traffic { system-services { ike; ssh; ping; } } interfaces { ge-0/0/0.0; ge-0/0/1.0; } } }
Wenn Sie mit der Konfiguration des Geräts fertig sind, rufen Sie den Konfigurationsmodus auf .commit
Konfigurieren von Sub-Server 2
CLI-Schnellkonfiguration
Um dieses Beispiel schnell zu konfigurieren, kopieren Sie die folgenden Befehle, fügen Sie sie in eine Textdatei ein, entfernen Sie alle Zeilenumbrüche, ändern Sie alle Details, die für Ihre Netzwerkkonfiguration erforderlich sind, kopieren Sie die Befehle und fügen Sie sie in die CLI auf Hierarchieebene ein, und geben Sie sie dann aus dem Konfigurationsmodus ein .[edit]
commit
set interfaces ge-0/0/0 unit 0 description To_RootSrv set interfaces ge-0/0/0 unit 0 family inet address 10.16.102.1/24 set interfaces ge-0/0/1 unit 0 description To_WAN set interfaces ge-0/0/1 unit 0 family inet address 10.17.102.1/24 set security zones security-zone GROUPVPN host-inbound-traffic system-services ike set security zones security-zone GROUPVPN host-inbound-traffic system-services ssh set security zones security-zone GROUPVPN host-inbound-traffic system-services ping set security zones security-zone GROUPVPN interfaces ge-0/0/0.0 set security zones security-zone GROUPVPN interfaces ge-0/0/1.0 set security policies global policy 1000 match source-address any set security policies global policy 1000 match destination-address any set security policies global policy 1000 match application any set security policies global policy 1000 match from-zone any set security policies global policy 1000 match to-zone any set security policies global policy 1000 then deny set security policies global policy 1000 then log session-init set security policies global policy 1000 then count set security policies default-policy deny-all set security group-vpn server ike proposal PSK-SHA256-DH14-AES256 authentication-method pre-shared-keys set security group-vpn server ike proposal PSK-SHA256-DH14-AES256 dh-group group14 set security group-vpn server ike proposal PSK-SHA256-DH14-AES256 authentication-algorithm sha-256 set security group-vpn server ike proposal PSK-SHA256-DH14-AES256 encryption-algorithm aes-256-cbc set security group-vpn server ike policy RootSrv mode main set security group-vpn server ike policy RootSrv proposals PSK-SHA256-DH14-AES256 set security group-vpn server ike policy RootSrv pre-shared-key ascii-text "$ABC123" set security group-vpn server ike policy GMs mode main set security group-vpn server ike policy GMs proposals PSK-SHA256-DH14-AES256 set security group-vpn server ike policy GMs pre-shared-key ascii-text "$ABC123$ABC123" set security group-vpn server ike gateway RootSrv ike-policy RootSrv set security group-vpn server ike gateway RootSrv address 10.10.102.1 set security group-vpn server ike gateway RootSrv dead-peer-detection always-send set security group-vpn server ike gateway RootSrv local-address 10.16.102.1 set security group-vpn server ike gateway GM-0001 ike-policy GMs set security group-vpn server ike gateway GM-0001 address 10.18.101.1 set security group-vpn server ike gateway GM-0001 local-address 10.17.102.1 set security group-vpn server ike gateway GM-0002 ike-policy GMs set security group-vpn server ike gateway GM-0002 address 10.18.102.1 set security group-vpn server ike gateway GM-0002 local-address 10.17.102.1 set security group-vpn server ike gateway GM-0003 ike-policy GMs set security group-vpn server ike gateway GM-0003 address 10.18.103.1 set security group-vpn server ike gateway GM-0003 local-address 10.17.102.1 set security group-vpn server ike gateway GM-0004 ike-policy GMs set security group-vpn server ike gateway GM-0004 address 10.18.104.1 set security group-vpn server ike gateway GM-0004 local-address 10.17.102.1 set security group-vpn server ipsec proposal AES256-SHA256-L3600 authentication-algorithm hmac-sha-256-128 set security group-vpn server ipsec proposal AES256-SHA256-L3600 encryption-algorithm aes-256-cbc set security group-vpn server ipsec proposal AES256-SHA256-L3600 lifetime-seconds 3600 set security group-vpn server group GROUP_ID-0001 group-id 1 set security group-vpn server group GROUP_ID-0001 member-threshold 2000 set security group-vpn server group GROUP_ID-0001 server-cluster server-role sub-server set security group-vpn server group GROUP_ID-0001 server-cluster ike-gateway RootSrv set security group-vpn server group GROUP_ID-0001 server-cluster retransmission-period 10 set security group-vpn server group GROUP_ID-0001 ike-gateway GM-0001 set security group-vpn server group GROUP_ID-0001 ike-gateway GM-0002 set security group-vpn server group GROUP_ID-0001 ike-gateway GM-0003 set security group-vpn server group GROUP_ID-0001 ike-gateway GM-0004 set security group-vpn server group GROUP_ID-0001 anti-replay-time-window 1000 set security group-vpn server group GROUP_ID-0001 server-member-communication communication-type unicast set security group-vpn server group GROUP_ID-0001 server-member-communication encryption-algorithm aes-256-cbc set security group-vpn server group GROUP_ID-0001 server-member-communication lifetime-seconds 7200 set security group-vpn server group GROUP_ID-0001 server-member-communication sig-hash-algorithm sha-256 set security group-vpn server group GROUP_ID-0001 ipsec-sa GROUP_ID-0001 proposal AES256-SHA256-L3600 set security group-vpn server group GROUP_ID-0001 ipsec-sa GROUP_ID-0001 match-policy 1 source 172.16.0.0/12 set security group-vpn server group GROUP_ID-0001 ipsec-sa GROUP_ID-0001 match-policy 1 destination 172.16.0.0/12 set security group-vpn server group GROUP_ID-0001 ipsec-sa GROUP_ID-0001 match-policy 1 protocol 0
Schritt-für-Schritt-Anleitung
Im folgenden Beispiel müssen Sie durch verschiedene Ebenen in der Konfigurationshierarchie navigieren. Anweisungen hierzu finden Sie unter Verwenden des CLI-Editors im Konfigurationsmodus imCLI-Benutzerhandbuch.Verwenden des CLI-Editors im Konfigurationsmodushttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
So konfigurieren Sie den Unterserver im Gruppen-VPNv2-Servercluster:
Konfigurieren Sie Schnittstellen, Sicherheitszonen und Sicherheitsrichtlinien.
[edit interfaces] user@host# set ge-0/0/0 unit 0 description To_RootSrv user@host# set ge-0/0/0 unit 0 family inet address 10.16.102.1/24 user@host# set ge-0/0/1 unit 0 description To_WAN user@host# set ge-0/0/1 unit 0 family inet address 10.17.102.1/24 [edit security zones security-zone GROUPVPN] user@host# set host-inbound-traffic system-services ike user@host# set host-inbound-traffic system-services ssh user@host# set host-inbound-traffic system-services ping user@host# set interfaces ge-0/0/0.0 user@host# set interfaces ge-0/0/1.0 [edit security policies global] user@host# set policy 1000 match source-address any user@host# set policy 1000 match destination-address any user@host# set policy 1000 match application any user@host# set policy 1000 match from-zone any user@host# set policy 1000 match to-zone any user@host# set policy 1000 then deny user@host# set policy 1000 then log session-init user@host# set policy 1000 then count [edit security policies] user@host# set default-policy deny-all
Konfigurieren Sie das IKE-Angebot, die Richtlinie und das Gateway.
[edit security group-vpn server ike proposal PSK-SHA256-DH14-AES256] user@host# set authentication-method pre-shared-keys user@host# set group group14 user@host# set authentication-algorithm sha-256 user@host# set encryption-algorithm aes-256-cbc [edit security group-vpn server ike policy RootSrv] user@host# set mode main user@host# set proposals PSK-SHA256-DH14-AES256 user@host# set pre-shared-key ascii-text "$ABC123" [edit security group-vpn server ike policy GMs] user@host# set mode main user@host# set proposals PSK-SHA256-DH14-AES256 user@host# set pre-shared-key ascii-text "$ABC123$ABC123" [edit security group-vpn server ike gateway RootSrv] user@host# set ike-policy RootSrv user@host# set address 10.10.102.1 user@host# set dead-peer-detection always-send user@host# set local-address 10.16.102.1 [edit security group-vpn server ike gateway GM-0001] user@host# set ike-policy GMs user@host# set address 10.18.101.1 user@host# set local-address 10.17.102.1 [edit security group-vpn server ike gateway GM-0002] user@host# set ike-policy GMs user@host# set address 10.18.102.1 user@host# set local-address 10.17.102.1 [edit security group-vpn server ike gateway GM-0003] user@host# set ike-policy GMs user@host# set address 10.18.103.1 user@host# set local-address 10.17.102.1 [edit security group-vpn server ike gateway GM-0004] user@host# set ike-policy GMs user@host# set address 10.18.104.1 user@host# set local-address 10.17.102.1
Konfigurieren Sie die IPsec-Sicherheitszuordnung.
[edit security group-vpn server ipsec proposal AES256-SHA256-L3600] user@host# set authentication-algorithm hmac-sha-256-128 user@host# set encryption-algorithm aes-256-cbc user@host# set lifetime-seconds 3600
Konfigurieren Sie die VPN-Gruppe.
[edit security group-vpn server group GROUP_ID-0001] user@host# set group-id 1 user@host# set member-threshold 2000 user@host# set server-cluster server-role sub-server user@host# set server-cluster ike-gateway RootSrv user@host# set server-cluster retransmission-period 10 user@host# set ike-gateway GM-0001 user@host# set ike-gateway GM-0002 user@host# set ike-gateway GM-0003 user@host# set ike-gateway GM-0004 user@host# set anti-replay-time-window 1000 user@host# set server-member-communication communication-type unicast user@host# set server-member-communication encryption-algorithm aes-256-cbc user@host# set server-member-communication lifetime-seconds 7200 user@host# set server-member-communication sig-hash-algorithm sha-256
Konfigurieren Sie die Gruppenrichtlinie.
[edit security group-vpn server group GROUP_ID-0001] user@host# set ipsec-sa GROUP_ID-0001 match-policy 1 source 172.16.0.0/12 user@host# set ipsec-sa GROUP_ID-0001 match-policy 1 destination 172.16.0.0/12 user@host# set ipsec-sa GROUP_ID-0001 match-policy 1 protocol 0 user@host# set ipsec-sa GROUP_ID-0001 proposal AES256-SHA256-L3600
Ergebnisse
Bestätigen Sie im Konfigurationsmodus Ihre Konfiguration, indem Sie die Befehle und eingeben.show interfaces
show security
Wenn die Ausgabe nicht die gewünschte Konfiguration anzeigt, wiederholen Sie die Anweisungen in diesem Beispiel, um die Konfiguration zu korrigieren.
[edit] user@host# show interfaces ge-0/0/0 { unit 0 { description To_RootSrv; family inet { address 10.16.102.1/24; } } } ge-0/0/1 { unit 0 { description To_WAN; family inet { address 10.17.102.1/24; } } } [edit] user@host# show security group-vpn { server { ike { proposal PSK-SHA256-DH14-AES256 { authentication-method pre-shared-keys; authentication-algorithm sha-256; dh-group group14; encryption-algorithm aes-256-cbc; } policy RootSrv { mode main; proposals PSK-SHA256-DH14-AES256; pre-shared-key ascii-text "$ABC123"; ## SECRET-DATA } policy GMs { mode main; proposals PSK-SHA256-DH14-AES256; pre-shared-key ascii-text "$ABC123$ABC123"; ## SECRET-DATA } gateway RootSrv { ike-policy RootSrv; address 10.10.102.1; dead-peer-detection always-send; local-address 10.16.102.1; } gateway GM-0001 { ike-policy GMs; address 10.18.101.1; local-address 10.17.102.1; } gateway GM-0002 { ike-policy GMs; address 10.18.102.1; local-address 10.17.102.1; } gateway GM-0003 { ike-policy GMs; address 10.18.103.1; local-address 10.17.102.1; } gateway GM-0004 { ike-policy GMs; address 10.18.104.1; local-address 10.17.102.1; } } ipsec { proposal AES256-SHA256-L3600 { authentication-algorithm hmac-sha-256-128; encryption-algorithm aes-256-cbc; lifetime-seconds 3600; } } group GROUP_ID-0001 { group-id 1; member-threshold 2000; server-cluster { server-role sub-server; ike-gateway RootSrv; retransmission-period 10; } ike-gateway GM-0001; ike-gateway GM-0002; ike-gateway GM-0003; ike-gateway GM-0004; anti-replay-time-window 1000; server-member-communication { communication-type unicast; lifetime-seconds 7200; encryption-algorithm aes-256-cbc; sig-hash-algorithm sha-256; } ipsec-sa GROUP_ID-0001 { proposal AES256-SHA256-L3600; match-policy 1 { source 172.16.0.0/12; destination 172.16.0.0/12; protocol 0; } } } } } policies { global { policy 1000 { match { source-address any; destination-address any; application any; from-zone any; to-zone any; } then { deny; log { session-init; } count; } } } default-policy { deny-all; } } zones { security-zone GROUPVPN { host-inbound-traffic { system-services { ike; ssh; ping; } } interfaces { ge-0/0/0.0; ge-0/0/1.0; } } }
Wenn Sie mit der Konfiguration des Geräts fertig sind, rufen Sie den Konfigurationsmodus auf .commit
Konfigurieren von Sub-Server 3
CLI-Schnellkonfiguration
Um dieses Beispiel schnell zu konfigurieren, kopieren Sie die folgenden Befehle, fügen Sie sie in eine Textdatei ein, entfernen Sie alle Zeilenumbrüche, ändern Sie alle Details, die für Ihre Netzwerkkonfiguration erforderlich sind, kopieren Sie die Befehle und fügen Sie sie in die CLI auf Hierarchieebene ein, und geben Sie sie dann aus dem Konfigurationsmodus ein .[edit]
commit
set interfaces ge-0/0/0 unit 0 description To_RootSrv set interfaces ge-0/0/0 unit 0 family inet address 10.16.103.1/24 set interfaces ge-0/0/1 unit 0 description To_WAN set interfaces ge-0/0/1 unit 0 family inet address 10.17.103.1/24 set security zones security-zone GROUPVPN host-inbound-traffic system-services ike set security zones security-zone GROUPVPN host-inbound-traffic system-services ssh set security zones security-zone GROUPVPN host-inbound-traffic system-services ping set security zones security-zone GROUPVPN interfaces ge-0/0/0.0 set security zones security-zone GROUPVPN interfaces ge-0/0/1.0 set security policies global policy 1000 match source-address any set security policies global policy 1000 match destination-address any set security policies global policy 1000 match application any set security policies global policy 1000 match from-zone any set security policies global policy 1000 match to-zone any set security policies global policy 1000 then deny set security policies global policy 1000 then log session-init set security policies global policy 1000 then count set security policies default-policy deny-all set security group-vpn server ike proposal PSK-SHA256-DH14-AES256 authentication-method pre-shared-keys set security group-vpn server ike proposal PSK-SHA256-DH14-AES256 dh-group group14 set security group-vpn server ike proposal PSK-SHA256-DH14-AES256 authentication-algorithm sha-256 set security group-vpn server ike proposal PSK-SHA256-DH14-AES256 encryption-algorithm aes-256-cbc set security group-vpn server ike policy RootSrv mode main set security group-vpn server ike policy RootSrv proposals PSK-SHA256-DH14-AES256 set security group-vpn server ike policy RootSrv pre-shared-key ascii-text "$ABC123" set security group-vpn server ike policy GMs mode main set security group-vpn server ike policy GMs proposals PSK-SHA256-DH14-AES256 set security group-vpn server ike policy GMs pre-shared-key ascii-text "$ABC123$ABC123" set security group-vpn server ike gateway RootSrv ike-policy RootSrv set security group-vpn server ike gateway RootSrv address 10.10.103.1 set security group-vpn server ike gateway RootSrv dead-peer-detection always-send set security group-vpn server ike gateway RootSrv local-address 10.16.103.1 set security group-vpn server ike gateway GM-0001 ike-policy GMs set security group-vpn server ike gateway GM-0001 address 10.18.101.1 set security group-vpn server ike gateway GM-0001 local-address 10.17.103.1 set security group-vpn server ike gateway GM-0002 ike-policy GMs set security group-vpn server ike gateway GM-0002 address 10.18.102.1 set security group-vpn server ike gateway GM-0002 local-address 10.17.103.1 set security group-vpn server ike gateway GM-0003 ike-policy GMs set security group-vpn server ike gateway GM-0003 address 10.18.103.1 set security group-vpn server ike gateway GM-0003 local-address 10.17.103.1 set security group-vpn server ike gateway GM-0004 ike-policy GMs set security group-vpn server ike gateway GM-0004 address 10.18.104.1 set security group-vpn server ike gateway GM-0004 local-address 10.17.103.1 set security group-vpn server ipsec proposal AES256-SHA256-L3600 authentication-algorithm hmac-sha-256-128 set security group-vpn server ipsec proposal AES256-SHA256-L3600 encryption-algorithm aes-256-cbc set security group-vpn server ipsec proposal AES256-SHA256-L3600 lifetime-seconds 3600 set security group-vpn server group GROUP_ID-0001 group-id 1 set security group-vpn server group GROUP_ID-0001 member-threshold 2000 set security group-vpn server group GROUP_ID-0001 server-cluster server-role sub-server set security group-vpn server group GROUP_ID-0001 server-cluster ike-gateway RootSrv set security group-vpn server group GROUP_ID-0001 server-cluster retransmission-period 10 set security group-vpn server group GROUP_ID-0001 ike-gateway GM-0001 set security group-vpn server group GROUP_ID-0001 ike-gateway GM-0002 set security group-vpn server group GROUP_ID-0001 ike-gateway GM-0003 set security group-vpn server group GROUP_ID-0001 ike-gateway GM-0004 set security group-vpn server group GROUP_ID-0001 anti-replay-time-window 1000 set security group-vpn server group GROUP_ID-0001 server-member-communication communication-type unicast set security group-vpn server group GROUP_ID-0001 server-member-communication encryption-algorithm aes-256-cbc set security group-vpn server group GROUP_ID-0001 server-member-communication lifetime-seconds 7200 set security group-vpn server group GROUP_ID-0001 server-member-communication sig-hash-algorithm sha-256 set security group-vpn server group GROUP_ID-0001 ipsec-sa GROUP_ID-0001 proposal AES256-SHA256-L3600 set security group-vpn server group GROUP_ID-0001 ipsec-sa GROUP_ID-0001 match-policy 1 source 172.16.0.0/12 set security group-vpn server group GROUP_ID-0001 ipsec-sa GROUP_ID-0001 match-policy 1 destination 172.16.0.0/12 set security group-vpn server group GROUP_ID-0001 ipsec-sa GROUP_ID-0001 match-policy 1 protocol 0
Schritt-für-Schritt-Anleitung
Im folgenden Beispiel müssen Sie durch verschiedene Ebenen in der Konfigurationshierarchie navigieren. Anweisungen hierzu finden Sie unter Verwenden des CLI-Editors im Konfigurationsmodus imCLI-Benutzerhandbuch.Verwenden des CLI-Editors im Konfigurationsmodushttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
So konfigurieren Sie den Unterserver im Gruppen-VPNv2-Servercluster:
Konfigurieren Sie Schnittstellen, Sicherheitszonen und Sicherheitsrichtlinien.
[edit interfaces] user@host# set ge-0/0/0 unit 0 description To_RootSrv user@host# set ge-0/0/0 unit 0 family inet address 10.16.103.1/24 user@host# set ge-0/0/1 unit 0 description To_WAN user@host# set ge-0/0/1 unit 0 family inet address 10.17.103.1/24 [edit security zones security-zone GROUPVPN] user@host# set host-inbound-traffic system-services ike user@host# set host-inbound-traffic system-services ssh user@host# set host-inbound-traffic system-services ping user@host# set interfaces ge-0/0/0.0 user@host# set interfaces ge-0/0/1.0 [edit security policies global] user@host# set policy 1000 match source-address any user@host# set policy 1000 match destination-address any user@host# set policy 1000 match application any user@host# set policy 1000 match from-zone any user@host# set policy 1000 match to-zone any user@host# set policy 1000 then deny user@host# set policy 1000 then log session-init user@host# set policy 1000 then count [edit security policies] user@host# set default-policy deny-all
Konfigurieren Sie das IKE-Angebot, die Richtlinie und das Gateway.
[edit security group-vpn server ike proposal PSK-SHA256-DH14-AES256] user@host# set authentication-method pre-shared-keys user@host# set group group14 user@host# set authentication-algorithm sha-256 user@host# set encryption-algorithm aes-256-cbc [edit security group-vpn server ike policy RootSrv] user@host# set mode main user@host# set proposals PSK-SHA256-DH14-AES256 user@host# set pre-shared-key ascii-text "$ABC123" [edit security group-vpn server ike policy GMs] user@host# set mode main user@host# set proposals PSK-SHA256-DH14-AES256 user@host# set pre-shared-key ascii-text "$ABC123$ABC123" [edit security group-vpn server ike gateway RootSrv] user@host# set ike-policy RootSrv user@host# set address 10.10.103.1 user@host# set dead-peer-detection always-send user@host# set local-address 10.16.103.1 [edit security group-vpn server ike gateway GM-0001] user@host# set ike-policy GMs user@host# set address 10.18.101.1 user@host# set local-address 10.17.103.1 [edit security group-vpn server ike gateway GM-0002] user@host# set ike-policy GMs user@host# set address 10.18.102.1 user@host# set local-address 10.17.103.1 [edit security group-vpn server ike gateway GM-0003] user@host# set ike-policy GMs user@host# set address 10.18.103.1 user@host# set local-address 10.17.103.1 [edit security group-vpn server ike gateway GM-0004] user@host# set ike-policy GMs user@host# set address 10.18.104.1 user@host# set local-address 10.17.103.1
Konfigurieren Sie die IPsec-Sicherheitszuordnung.
[edit security group-vpn server ipsec proposal AES256-SHA256-L3600] user@host# set authentication-algorithm hmac-sha-256-128 user@host# set encryption-algorithm aes-256-cbc user@host# set lifetime-seconds 3600
Konfigurieren Sie die VPN-Gruppe.
[edit security group-vpn server group GROUP_ID-0001] user@host# set group-id 1 user@host# set member-threshold 2000 user@host# set server-cluster server-role sub-server user@host# set server-cluster ike-gateway RootSrv user@host# set server-cluster retransmission-period 10 user@host# set ike-gateway GM-0001 user@host# set ike-gateway GM-0002 user@host# set ike-gateway GM-0003 user@host# set ike-gateway GM-0004 user@host# set anti-replay-time-window 1000 user@host# set server-member-communication communication-type unicast user@host# set server-member-communication encryption-algorithm aes-256-cbc user@host# set server-member-communication lifetime-seconds 7200 user@host# set server-member-communication sig-hash-algorithm sha-256
Konfigurieren Sie die Gruppenrichtlinie.
[edit security group-vpn server group GROUP_ID-0001] user@host# set ipsec-sa GROUP_ID-0001 match-policy 1 source 172.16.0.0/12 user@host# set ipsec-sa GROUP_ID-0001 match-policy 1 destination 172.16.0.0/12 user@host# set ipsec-sa GROUP_ID-0001 match-policy 1 protocol 0 user@host# set ipsec-sa GROUP_ID-0001 proposal AES256-SHA256-L3600
Ergebnisse
Bestätigen Sie im Konfigurationsmodus Ihre Konfiguration, indem Sie die Befehle und eingeben.show interfaces
show security
Wenn die Ausgabe nicht die gewünschte Konfiguration anzeigt, wiederholen Sie die Anweisungen in diesem Beispiel, um die Konfiguration zu korrigieren.
[edit] user@host# show interfaces ge-0/0/0 { unit 0 { description To_RootSrv; family inet { address 10.16.103.1/24; } } } ge-0/0/1 { unit 0 { description To_WAN; family inet { address 10.17.103.1/24; } } } [edit] user@host# show security group-vpn { server { ike { proposal PSK-SHA256-DH14-AES256 { authentication-method pre-shared-keys; authentication-algorithm sha-256; dh-group group14; encryption-algorithm aes-256-cbc; } policy RootSrv { mode main; proposals PSK-SHA256-DH14-AES256; pre-shared-key ascii-text "$ABC123"; ## SECRET-DATA } policy GMs { mode main; proposals PSK-SHA256-DH14-AES256; pre-shared-key ascii-text "$ABC123$ABC123"; ## SECRET-DATA } gateway RootSrv { ike-policy RootSrv; address 10.10.103.1; dead-peer-detection always-send; local-address 10.16.103.1; } gateway GM-0001 { ike-policy GMs; address 10.18.101.1; local-address 10.17.103.1; } gateway GM-0002 { ike-policy GMs; address 10.18.102.1; local-address 10.17.103.1; } gateway GM-0003 { ike-policy GMs; address 10.18.103.1; local-address 10.17.103.1; } gateway GM-0004 { ike-policy GMs; address 10.18.104.1; local-address 10.17.103.1; } } ipsec { proposal AES256-SHA256-L3600 { authentication-algorithm hmac-sha-256-128; encryption-algorithm aes-256-cbc; lifetime-seconds 3600; } } group GROUP_ID-0001 { group-id 1; member-threshold 2000; server-cluster { server-role sub-server; ike-gateway RootSrv; retransmission-period 10; } ike-gateway GM-0001; ike-gateway GM-0002; ike-gateway GM-0003; ike-gateway GM-0004; anti-replay-time-window 1000; server-member-communication { communication-type unicast; lifetime-seconds 7200; encryption-algorithm aes-256-cbc; sig-hash-algorithm sha-256; } ipsec-sa GROUP_ID-0001 { proposal AES256-SHA256-L3600; match-policy 1 { source 172.16.0.0/12; destination 172.16.0.0/12; protocol 0; } } } } } policies { global { policy 1000 { match { source-address any; destination-address any; application any; from-zone any; to-zone any; } then { deny; log { session-init; } count; } } } default-policy { deny-all; } } zones { security-zone GROUPVPN { host-inbound-traffic { system-services { ike; ssh; ping; } } interfaces { ge-0/0/0.0; ge-0/0/1.0; } } }
Wenn Sie mit der Konfiguration des Geräts fertig sind, rufen Sie den Konfigurationsmodus auf .commit
Konfigurieren von Subserver 4
CLI-Schnellkonfiguration
Um dieses Beispiel schnell zu konfigurieren, kopieren Sie die folgenden Befehle, fügen Sie sie in eine Textdatei ein, entfernen Sie alle Zeilenumbrüche, ändern Sie alle Details, die für Ihre Netzwerkkonfiguration erforderlich sind, kopieren Sie die Befehle und fügen Sie sie in die CLI auf Hierarchieebene ein, und geben Sie sie dann aus dem Konfigurationsmodus ein .[edit]
commit
set interfaces ge-0/0/0 unit 0 description To_RootSrv set interfaces ge-0/0/0 unit 0 family inet address 10.16.104.1/24 set interfaces ge-0/0/1 unit 0 description To_WAN set interfaces ge-0/0/1 unit 0 family inet address 10.17.104.1/24 set security zones security-zone GROUPVPN host-inbound-traffic system-services ike set security zones security-zone GROUPVPN host-inbound-traffic system-services ssh set security zones security-zone GROUPVPN host-inbound-traffic system-services ping set security zones security-zone GROUPVPN interfaces ge-0/0/0.0 set security zones security-zone GROUPVPN interfaces ge-0/0/1.0 set security policies global policy 1000 match source-address any set security policies global policy 1000 match destination-address any set security policies global policy 1000 match application any set security policies global policy 1000 match from-zone any set security policies global policy 1000 match to-zone any set security policies global policy 1000 then deny set security policies global policy 1000 then log session-init set security policies global policy 1000 then count set security policies default-policy deny-all set security group-vpn server ike proposal PSK-SHA256-DH14-AES256 authentication-method pre-shared-keys set security group-vpn server ike proposal PSK-SHA256-DH14-AES256 dh-group group14 set security group-vpn server ike proposal PSK-SHA256-DH14-AES256 authentication-algorithm sha-256 set security group-vpn server ike proposal PSK-SHA256-DH14-AES256 encryption-algorithm aes-256-cbc set security group-vpn server ike policy RootSrv mode main set security group-vpn server ike policy RootSrv proposals PSK-SHA256-DH14-AES256 set security group-vpn server ike policy RootSrv pre-shared-key ascii-text "$ABC123" set security group-vpn server ike policy GMs mode main set security group-vpn server ike policy GMs proposals PSK-SHA256-DH14-AES256 set security group-vpn server ike policy GMs pre-shared-key ascii-text "$ABC123$ABC123" set security group-vpn server ike gateway RootSrv ike-policy RootSrv set security group-vpn server ike gateway RootSrv address 10.10.104.1 set security group-vpn server ike gateway RootSrv dead-peer-detection always-send set security group-vpn server ike gateway RootSrv local-address 10.16.104.1 set security group-vpn server ike gateway GM-0001 ike-policy GMs set security group-vpn server ike gateway GM-0001 address 10.18.101.1 set security group-vpn server ike gateway GM-0001 local-address 10.17.104.1 set security group-vpn server ike gateway GM-0002 ike-policy GMs set security group-vpn server ike gateway GM-0002 address 10.18.102.1 set security group-vpn server ike gateway GM-0002 local-address 10.17.104.1 set security group-vpn server ike gateway GM-0003 ike-policy GMs set security group-vpn server ike gateway GM-0003 address 10.18.103.1 set security group-vpn server ike gateway GM-0003 local-address 10.17.104.1 set security group-vpn server ike gateway GM-0004 ike-policy GMs set security group-vpn server ike gateway GM-0004 address 10.18.104.1 set security group-vpn server ike gateway GM-0004 local-address 10.17.104.1 set security group-vpn server ipsec proposal AES256-SHA256-L3600 authentication-algorithm hmac-sha-256-128 set security group-vpn server ipsec proposal AES256-SHA256-L3600 encryption-algorithm aes-256-cbc set security group-vpn server ipsec proposal AES256-SHA256-L3600 lifetime-seconds 3600 set security group-vpn server group GROUP_ID-0001 group-id 1 set security group-vpn server group GROUP_ID-0001 member-threshold 2000 set security group-vpn server group GROUP_ID-0001 server-cluster server-role sub-server set security group-vpn server group GROUP_ID-0001 server-cluster ike-gateway RootSrv set security group-vpn server group GROUP_ID-0001 server-cluster retransmission-period 10 set security group-vpn server group GROUP_ID-0001 ike-gateway GM-0001 set security group-vpn server group GROUP_ID-0001 ike-gateway GM-0002 set security group-vpn server group GROUP_ID-0001 ike-gateway GM-0003 set security group-vpn server group GROUP_ID-0001 ike-gateway GM-0004 set security group-vpn server group GROUP_ID-0001 anti-replay-time-window 1000 set security group-vpn server group GROUP_ID-0001 server-member-communication communication-type unicast set security group-vpn server group GROUP_ID-0001 server-member-communication encryption-algorithm aes-256-cbc set security group-vpn server group GROUP_ID-0001 server-member-communication lifetime-seconds 7200 set security group-vpn server group GROUP_ID-0001 server-member-communication sig-hash-algorithm sha-256 set security group-vpn server group GROUP_ID-0001 ipsec-sa GROUP_ID-0001 proposal AES256-SHA256-L3600 set security group-vpn server group GROUP_ID-0001 ipsec-sa GROUP_ID-0001 match-policy 1 source 172.16.0.0/12 set security group-vpn server group GROUP_ID-0001 ipsec-sa GROUP_ID-0001 match-policy 1 destination 172.16.0.0/12 set security group-vpn server group GROUP_ID-0001 ipsec-sa GROUP_ID-0001 match-policy 1 protocol 0
Schritt-für-Schritt-Anleitung
Im folgenden Beispiel müssen Sie durch verschiedene Ebenen in der Konfigurationshierarchie navigieren. Anweisungen hierzu finden Sie unter Verwenden des CLI-Editors im Konfigurationsmodus imCLI-Benutzerhandbuch.Verwenden des CLI-Editors im Konfigurationsmodushttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
So konfigurieren Sie den Unterserver im Gruppen-VPNv2-Servercluster:
Konfigurieren Sie Schnittstellen, Sicherheitszonen und Sicherheitsrichtlinien.
[edit interfaces] user@host# set ge-0/0/0 unit 0 description To_RootSrv user@host# set ge-0/0/0 unit 0 family inet address 10.16.104.1/24 user@host# set ge-0/0/1 unit 0 description To_WAN user@host# set ge-0/0/1 unit 0 family inet address 10.17.104.1/24 [edit security zones security-zone GROUPVPN] user@host# set host-inbound-traffic system-services ike user@host# set host-inbound-traffic system-services ssh user@host# set host-inbound-traffic system-services ping user@host# set interfaces ge-0/0/0.0 user@host# set interfaces ge-0/0/1.0 [edit security policies global] user@host# set policy 1000 match source-address any user@host# set policy 1000 match destination-address any user@host# set policy 1000 match application any user@host# set policy 1000 match from-zone any user@host# set policy 1000 match to-zone any user@host# set policy 1000 then deny user@host# set policy 1000 then log session-init user@host# set policy 1000 then count [edit security policies] user@host# set default-policy deny-all
Konfigurieren Sie das IKE-Angebot, die Richtlinie und das Gateway.
[edit security group-vpn server ike proposal PSK-SHA256-DH14-AES256] user@host# set authentication-method pre-shared-keys user@host# set group group14 user@host# set authentication-algorithm sha-256 user@host# set encryption-algorithm aes-256-cbc [edit security group-vpn server ike policy RootSrv] user@host# set mode main user@host# set proposals PSK-SHA256-DH14-AES256 user@host# set pre-shared-key ascii-text "$ABC123" [edit security group-vpn server ike policy GMs] user@host# set mode main user@host# set proposals PSK-SHA256-DH14-AES256 user@host# set pre-shared-key ascii-text "$ABC123$ABC123" [edit security group-vpn server ike gateway RootSrv] user@host# set ike-policy RootSrv user@host# set address 10.10.104.1 user@host# set dead-peer-detection always-send user@host# set local-address 10.16.104.1 [edit security group-vpn server ike gateway GM-0001] user@host# set ike-policy GMs user@host# set address 10.18.101.1 user@host# set local-address 10.17.104.1 [edit security group-vpn server ike gateway GM-0002] user@host# set ike-policy GMs user@host# set address 10.18.102.1 user@host# set local-address 10.17.104.1 [edit security group-vpn server ike gateway GM-0003] user@host# set ike-policy GMs user@host# set address 10.18.103.1 user@host# set local-address 10.17.104.1 [edit security group-vpn server ike gateway GM-0004] user@host# set ike-policy GMs user@host# set address 10.18.104.1 user@host# set local-address 10.17.104.1
Konfigurieren Sie die IPsec-Sicherheitszuordnung.
[edit security group-vpn server ipsec proposal AES256-SHA256-L3600] user@host# set authentication-algorithm hmac-sha-256-128 user@host# set encryption-algorithm aes-256-cbc user@host# set lifetime-seconds 3600
Konfigurieren Sie die VPN-Gruppe.
[edit security group-vpn server group GROUP_ID-0001] user@host# set group-id 1 user@host# set member-threshold 2000 user@host# set server-cluster server-role sub-server user@host# set server-cluster ike-gateway RootSrv user@host# set server-cluster retransmission-period 10 user@host# set ike-gateway GM-0001 user@host# set ike-gateway GM-0002 user@host# set ike-gateway GM-0003 user@host# set ike-gateway GM-0004 user@host# set anti-replay-time-window 1000 user@host# set server-member-communication communication-type unicast user@host# set server-member-communication encryption-algorithm aes-256-cbc user@host# set server-member-communication lifetime-seconds 7200 user@host# set server-member-communication sig-hash-algorithm sha-256
Konfigurieren Sie die Gruppenrichtlinie.
[edit security group-vpn server group GROUP_ID-0001] user@host# set ipsec-sa GROUP_ID-0001 match-policy 1 source 172.16.0.0/12 user@host# set ipsec-sa GROUP_ID-0001 match-policy 1 destination 172.16.0.0/12 user@host# set ipsec-sa GROUP_ID-0001 match-policy 1 protocol 0 user@host# set ipsec-sa GROUP_ID-0001 proposal AES256-SHA256-L3600
Ergebnisse
Bestätigen Sie im Konfigurationsmodus Ihre Konfiguration, indem Sie die Befehle und eingeben.show interfaces
show security
Wenn die Ausgabe nicht die gewünschte Konfiguration anzeigt, wiederholen Sie die Anweisungen in diesem Beispiel, um die Konfiguration zu korrigieren.
[edit] user@host# show interfaces ge-0/0/0 { unit 0 { description To_RootSrv; family inet { address 10.16.104.1/24; } } } ge-0/0/1 { unit 0 { description To_WAN; family inet { address 10.17.104.1/24; } } } [edit] user@host# show security group-vpn { server { ike { proposal PSK-SHA256-DH14-AES256 { authentication-method pre-shared-keys; authentication-algorithm sha-256; dh-group group14; encryption-algorithm aes-256-cbc; } policy RootSrv { mode main; proposals PSK-SHA256-DH14-AES256; pre-shared-key ascii-text "$ABC123"; ## SECRET-DATA } policy GMs { mode main; proposals PSK-SHA256-DH14-AES256; pre-shared-key ascii-text "$ABC123$ABC123"; ## SECRET-DATA } gateway RootSrv { ike-policy RootSrv; address 10.10.104.1; dead-peer-detection always-send; local-address 10.16.104.1; } gateway GM-0001 { ike-policy GMs; address 10.18.101.1; local-address 10.17.104.1; } gateway GM-0002 { ike-policy GMs; address 10.18.102.1; local-address 10.17.104.1; } gateway GM-0003 { ike-policy GMs; address 10.18.103.1; local-address 10.17.104.1; } gateway GM-0004 { ike-policy GMs; address 10.18.104.1; local-address 10.17.104.1; } } ipsec { proposal AES256-SHA256-L3600 { authentication-algorithm hmac-sha-256-128; encryption-algorithm aes-256-cbc; lifetime-seconds 3600; } } group GROUP_ID-0001 { group-id 1; member-threshold 2000; server-cluster { server-role sub-server; ike-gateway RootSrv; retransmission-period 10; } ike-gateway GM-0001; ike-gateway GM-0002; ike-gateway GM-0003; ike-gateway GM-0004; anti-replay-time-window 1000; server-member-communication { communication-type unicast; lifetime-seconds 7200; encryption-algorithm aes-256-cbc; sig-hash-algorithm sha-256; } ipsec-sa GROUP_ID-0001 { proposal AES256-SHA256-L3600; match-policy 1 { source 172.16.0.0/12; destination 172.16.0.0/12; protocol 0; } } } } } policies { global { policy 1000 { match { source-address any; destination-address any; application any; from-zone any; to-zone any; } then { deny; log { session-init; } count; } } } default-policy { deny-all; } } zones { security-zone GROUPVPN { host-inbound-traffic { system-services { ike; ssh; ping; } } interfaces { ge-0/0/0.0; ge-0/0/1.0; } } }
Wenn Sie mit der Konfiguration des Geräts fertig sind, rufen Sie den Konfigurationsmodus auf .commit
Konfigurieren von GM-0001 (Firewall der SRX-Serie oder virtuelle vSRX-Firewall-Instanz)
CLI-Schnellkonfiguration
Um dieses Beispiel schnell zu konfigurieren, kopieren Sie die folgenden Befehle, fügen Sie sie in eine Textdatei ein, entfernen Sie alle Zeilenumbrüche, ändern Sie alle Details, die für Ihre Netzwerkkonfiguration erforderlich sind, kopieren Sie die Befehle und fügen Sie sie in die CLI auf Hierarchieebene ein, und geben Sie sie dann aus dem Konfigurationsmodus ein .[edit]
commit
set interfaces ge-0/0/0 unit 0 description To_LAN set interfaces ge-0/0/0 unit 0 family inet address 172.16.101.1/24 set interfaces ge-0/0/1 unit 0 description To_SubSrv set interfaces ge-0/0/1 unit 0 family inet address 10.18.101.1/24 set security zones security-zone LAN host-inbound-traffic system-services ike set security zones security-zone LAN host-inbound-traffic system-services ssh set security zones security-zone LAN host-inbound-traffic system-services ping set security zones security-zone LAN interfaces ge-0/0/0.0 set security zones security-zone WAN host-inbound-traffic system-services ike set security zones security-zone WAN host-inbound-traffic system-services ssh set security zones security-zone WAN host-inbound-traffic system-services ping set security zones security-zone WAN interfaces ge-0/0/1.0 set security address-book global address 172.16.0.0/12 172.16.0.0/12 set security policies from-zone LAN to-zone WAN policy 1 match source-address 172.16.0.0/12 set security policies from-zone LAN to-zone WAN policy 1 match destination-address 172.16.0.0/12 set security policies from-zone LAN to-zone WAN policy 1 match application any set security policies from-zone LAN to-zone WAN policy 1 then permit set security policies from-zone LAN to-zone WAN policy 1 then log session-init set security policies from-zone WAN to-zone LAN policy 1 match source-address 172.16.0.0/12 set security policies from-zone WAN to-zone LAN policy 1 match destination-address 172.16.0.0/12 set security policies from-zone WAN to-zone LAN policy 1 match application any set security policies from-zone WAN to-zone LAN policy 1 then permit set security policies from-zone WAN to-zone LAN policy 1 then log session-init set security policies global policy 1000 match source-address any set security policies global policy 1000 match destination-address any set security policies global policy 1000 match application any set security policies global policy 1000 match from-zone any set security policies global policy 1000 match to-zone any set security policies global policy 1000 then deny set security policies global policy 1000 then log session-init set security policies global policy 1000 then count set security policies default-policy deny-all set security group-vpn member ike proposal PSK-SHA256-DH14-AES256 authentication-method pre-shared-keys set security group-vpn member ike proposal PSK-SHA256-DH14-AES256 dh-group group14 set security group-vpn member ike proposal PSK-SHA256-DH14-AES256 authentication-algorithm sha-256 set security group-vpn member ike proposal PSK-SHA256-DH14-AES256 encryption-algorithm aes-256-cbc set security group-vpn member ike policy SubSrv mode main set security group-vpn member ike policy SubSrv proposals PSK-SHA256-DH14-AES256 set security group-vpn member ike policy SubSrv pre-shared-key ascii-text "$ABC123$ABC123" set security group-vpn member ike gateway SubSrv ike-policy SubSrv set security group-vpn member ike gateway SubSrv server-address 10.17.101.1 set security group-vpn member ike gateway SubSrv server-address 10.17.102.1 set security group-vpn member ike gateway SubSrv server-address 10.17.103.1 set security group-vpn member ike gateway SubSrv server-address 10.17.104.1 set security group-vpn member ike gateway SubSrv local-address 10.18.101.1 set security group-vpn member ipsec vpn GROUP_ID-0001 ike-gateway SubSrv set security group-vpn member ipsec vpn GROUP_ID-0001 group-vpn-external-interface ge-0/0/1.0 set security group-vpn member ipsec vpn GROUP_ID-0001 group 1 set security group-vpn member ipsec vpn GROUP_ID-0001 recovery-probe set security ipsec-policy from-zone LAN to-zone WAN ipsec-group-vpn GROUP_ID-0001
Schritt-für-Schritt-Anleitung
Im folgenden Beispiel müssen Sie durch verschiedene Ebenen in der Konfigurationshierarchie navigieren. Anweisungen hierzu finden Sie unter Verwenden des CLI-Editors im Konfigurationsmodus imCLI-Benutzerhandbuch.Verwenden des CLI-Editors im Konfigurationsmodushttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
So konfigurieren Sie das Gruppen-VPNv2-Mitglied:
Konfigurieren Sie Schnittstellen, Sicherheitszonen und Sicherheitsrichtlinien.
[edit interfaces] user@host# set ge-0/0/0 unit 0 description To_LAN user@host# set ge-0/0/0 unit 0 family inet address 172.16.101.1/24 user@host# set ge-0/0/1 unit 0 description To_SubSrv user@host# set ge-0/0/1 unit 0 family inet address 10.18.101.1/24 [edit security zones security-zone LAN] user@host# set host-inbound-traffic system-services ike user@host# set host-inbound-traffic system-services ssh user@host# set host-inbound-traffic system-services ping user@host# set interfaces ge-0/0/0.0 [edit security zones security-zone WAN] user@host# set host-inbound-traffic system-services ike user@host# set host-inbound-traffic system-services ssh user@host# set host-inbound-traffic system-services ping user@host# set interfaces ge-0/0/1.0 [edit security] user@host# set address-book global address 172.16.0.0/12 172.16.0.0/12 [edit security policies from-zone LAN to-zone WAN] user@host# set policy 1 match source-address 172.16.0.0/12 user@host# set policy 1 match destination-address 172.16.0.0/12 user@host# set policy 1 match application any user@host# set policy 1 then permit user@host# set policy 1 then log session-init [edit security policies from-zone WAN to-zone LAN] user@host# set policy 1 match source-address 172.16.0.0/12 user@host# set policy 1 match destination-address 172.16.0.0/12 user@host# set policy 1 match application any user@host# set policy 1 then permit user@host# set policy 1 then log session-init [edit security policies global] user@host# set policy 1000 match source-address any user@host# set policy 1000 match destination-address any user@host# set policy 1000 match application any user@host# set policy 1000 match from-zone any user@host# set policy 1000 match to-zone any user@host# set policy 1000 then deny user@host# set policy 1000 then log session-init user@host# set policy 1000 then count [edit] user@host# set security policies default-policy deny-all
Konfigurieren Sie das IKE-Angebot, die Richtlinie und das Gateway.
[edit security group-vpn member ike proposal PSK-SHA256-DH14-AES256] user@host# set authentication-method pre-shared-keys user@host# set group group14 user@host# set authentication-algorithm sha-256 user@host# set encryption-algorithm aes-256-cbc [edit security group-vpn member ike policy SubSrv] user@host# set mode main user@host# set proposals PSK-SHA256-DH14-AES256 user@host# set pre-shared-key ascii-text "$ABC123$ABC123" [edit security group-vpn member ike gateway SubSrv] user@host# set ike-policy SubSrv user@host# set server-address 10.17.101.1 user@host# set server-address 10.17.102.1 user@host# set server-address 10.17.103.1 user@host# set server-address 10.17.104.1 user@host# set local-address 10.18.101.1
Konfigurieren Sie die IPsec-Sicherheitszuordnung.
[edit security group-vpn member ipsec vpn GROUP_ID-0001] user@host# set ike-gateway SubSrv user@host# set group-vpn-external-interface ge-0/0/1.0 user@host# set group 1 user@host# set recovery-probe
Konfigurieren Sie die IPsec-Richtlinie.
[edit security ipsec-policy from-zone LAN to-zone WAN] user@host# set ipsec-group-vpn GROUP_ID-0001
Ergebnisse
Bestätigen Sie im Konfigurationsmodus Ihre Konfiguration, indem Sie die Befehle und eingeben.show interfaces
show security
Wenn die Ausgabe nicht die gewünschte Konfiguration anzeigt, wiederholen Sie die Anweisungen in diesem Beispiel, um die Konfiguration zu korrigieren.
[edit] user@host# show interfaces ge-0/0/0 { unit 0 { description To_LAN; family inet { address 172.16.101.1/24; } } } ge-0/0/1 { unit 0 { description To_SubSrv; family inet { address 10.18.101.1/24; } } } [edit] user@host# show security address-book { global { address 172.16.0.0/12 172.16.0.0/12; } } group-vpn { member { ike { proposal PSK-SHA256-DH14-AES256 { authentication-method pre-shared-keys; dh-group group14; authentication-algorithm sha-256; encryption-algorithm aes-256-cbc; } policy SubSrv { mode main; proposals PSK-SHA256-DH14-AES256; pre-shared-key ascii-text "$ABC123$ABC123"; ## SECRET-DATA } gateway SubSrv { ike-policy SubSrv; server-address [ 10.17.101.1 10.17.102.1 10.17.103.1 10.17.104.1 ]; local-address 10.18.101.1; } } ipsec { vpn GROUP_ID-0001 { ike-gateway SubSrv; group-vpn-external-interface ge-0/0/1.0; group 1; recovery-probe; } } } } ipsec-policy { from-zone LAN to-zone WAN { ipsec-group-vpn GROUP_ID-0001; } } policies { from-zone LAN to-zone WAN { policy 1 { match { source-address 172.16.0.0/12; destination-address 172.16.0.0/12; application any; } then { permit; log { session-init; } } } } from-zone WAN to-zone LAN { policy 1 { match { source-address 172.16.0.0/12; destination-address 172.16.0.0/12; application any; } then { permit; log { session-init; } } } } global { policy 1000 { match { source-address any; destination-address any; application any; from-zone any; to-zone any; } then { deny; log { session-init; } count; } } } default-policy { deny-all; } } zones { security-zone LAN { host-inbound-traffic { system-services { ike; ssh; ping; } } interfaces { ge-0/0/0.0; } } security-zone WAN { host-inbound-traffic { system-services { ike; ssh; ping; } } interfaces { ge-0/0/1.0; } } }
Wenn Sie mit der Konfiguration des Geräts fertig sind, rufen Sie den Konfigurationsmodus auf .commit
Konfigurieren von GM-0002 (Firewall der SRX-Serie oder virtuelle vSRX-Firewall-Instanz)
CLI-Schnellkonfiguration
Um dieses Beispiel schnell zu konfigurieren, kopieren Sie die folgenden Befehle, fügen Sie sie in eine Textdatei ein, entfernen Sie alle Zeilenumbrüche, ändern Sie alle Details, die für Ihre Netzwerkkonfiguration erforderlich sind, kopieren Sie die Befehle und fügen Sie sie in die CLI auf Hierarchieebene ein, und geben Sie sie dann aus dem Konfigurationsmodus ein .[edit]
commit
set interfaces ge-0/0/0 unit 0 description To_LAN set interfaces ge-0/0/0 unit 0 family inet address 172.16.102.1/24 set interfaces ge-0/0/1 unit 0 description To_SubSrv set interfaces ge-0/0/1 unit 0 family inet address 10.18.102.1/24 set security zones security-zone LAN host-inbound-traffic system-services ike set security zones security-zone LAN host-inbound-traffic system-services ssh set security zones security-zone LAN host-inbound-traffic system-services ping set security zones security-zone LAN interfaces ge-0/0/0.0 set security zones security-zone WAN host-inbound-traffic system-services ike set security zones security-zone WAN host-inbound-traffic system-services ssh set security zones security-zone WAN host-inbound-traffic system-services ping set security zones security-zone WAN interfaces ge-0/0/1.0 set security address-book global address 172.16.0.0/12 172.16.0.0/12 set security policies from-zone LAN to-zone WAN policy 1 match source-address 172.16.0.0/12 set security policies from-zone LAN to-zone WAN policy 1 match destination-address 172.16.0.0/12 set security policies from-zone LAN to-zone WAN policy 1 match application any set security policies from-zone LAN to-zone WAN policy 1 then permit set security policies from-zone LAN to-zone WAN policy 1 then log session-init set security policies from-zone WAN to-zone LAN policy 1 match source-address 172.16.0.0/12 set security policies from-zone WAN to-zone LAN policy 1 match destination-address 172.16.0.0/12 set security policies from-zone WAN to-zone LAN policy 1 match application any set security policies from-zone WAN to-zone LAN policy 1 then permit set security policies from-zone WAN to-zone LAN policy 1 then log session-init set security policies global policy 1000 match source-address any set security policies global policy 1000 match destination-address any set security policies global policy 1000 match application any set security policies global policy 1000 match from-zone any set security policies global policy 1000 match to-zone any set security policies global policy 1000 then deny set security policies global policy 1000 then log session-init set security policies global policy 1000 then count set security policies default-policy deny-all set security group-vpn member ike proposal PSK-SHA256-DH14-AES256 authentication-method pre-shared-keys set security group-vpn member ike proposal PSK-SHA256-DH14-AES256 dh-group group14 set security group-vpn member ike proposal PSK-SHA256-DH14-AES256 authentication-algorithm sha-256 set security group-vpn member ike proposal PSK-SHA256-DH14-AES256 encryption-algorithm aes-256-cbc set security group-vpn member ike policy SubSrv mode main set security group-vpn member ike policy SubSrv proposals PSK-SHA256-DH14-AES256 set security group-vpn member ike policy SubSrv pre-shared-key ascii-text "$ABC123$ABC123" set security group-vpn member ike gateway SubSrv ike-policy SubSrv set security group-vpn member ike gateway SubSrv server-address 10.17.101.1 set security group-vpn member ike gateway SubSrv server-address 10.17.102.1 set security group-vpn member ike gateway SubSrv server-address 10.17.103.1 set security group-vpn member ike gateway SubSrv server-address 10.17.104.1 set security group-vpn member ike gateway SubSrv local-address 10.18.102.1 set security group-vpn member ipsec vpn GROUP_ID-0001 ike-gateway SubSrv set security group-vpn member ipsec vpn GROUP_ID-0001 group-vpn-external-interface ge-0/0/1.0 set security group-vpn member ipsec vpn GROUP_ID-0001 group 1 set security group-vpn member ipsec vpn GROUP_ID-0001 recovery-probe set security ipsec-policy from-zone LAN to-zone WAN ipsec-group-vpn GROUP_ID-0001
Schritt-für-Schritt-Anleitung
Im folgenden Beispiel müssen Sie durch verschiedene Ebenen in der Konfigurationshierarchie navigieren. Anweisungen hierzu finden Sie unter Verwenden des CLI-Editors im Konfigurationsmodus imCLI-Benutzerhandbuch.Verwenden des CLI-Editors im Konfigurationsmodushttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
So konfigurieren Sie das Gruppen-VPNv2-Mitglied:
Konfigurieren Sie Schnittstellen, Sicherheitszonen und Sicherheitsrichtlinien.
[edit interfaces] user@host# set ge-0/0/0 unit 0 description To_LAN user@host# set ge-0/0/0 unit 0 family inet address 172.16.102.1/24 user@host# set ge-0/0/1 unit 0 description To_SubSrv user@host# set ge-0/0/1 unit 0 family inet address 10.18.102.1/24 [edit security zones security-zone LAN] user@host# set host-inbound-traffic system-services ike user@host# set host-inbound-traffic system-services ssh user@host# set host-inbound-traffic system-services ping user@host# set interfaces ge-0/0/0.0 [edit security zones security-zone WAN] user@host# set host-inbound-traffic system-services ike user@host# set host-inbound-traffic system-services ssh user@host# set host-inbound-traffic system-services ping user@host# set interfaces ge-0/0/1.0 [edit security] user@host# set address-book global address 172.16.0.0/12 172.16.0.0/12 [edit security policies from-zone LAN to-zone WAN] user@host# set policy 1 match source-address 172.16.0.0/12 user@host# set policy 1 match destination-address 172.16.0.0/12 user@host# set policy 1 match application any user@host# set policy 1 then permit user@host# set policy 1 then log session-init [edit security policies from-zone WAN to-zone LAN] user@host# set policy 1 match source-address 172.16.0.0/12 user@host# set policy 1 match destination-address 172.16.0.0/12 user@host# set policy 1 match application any user@host# set policy 1 then permit user@host# set policy 1 then log session-init [edit security policies global] user@host# set policy 1000 match source-address any user@host# set policy 1000 match destination-address any user@host# set policy 1000 match application any user@host# set policy 1000 match from-zone any user@host# set policy 1000 match to-zone any user@host# set policy 1000 then deny user@host# set policy 1000 then log session-init user@host# set policy 1000 then count [edit] user@host# set security policies default-policy deny-all
Konfigurieren Sie das IKE-Angebot, die Richtlinie und das Gateway.
[edit security group-vpn member ike proposal PSK-SHA256-DH14-AES256] user@host# set authentication-method pre-shared-keys user@host# set group group14 user@host# set authentication-algorithm sha-256 user@host# set encryption-algorithm aes-256-cbc [edit security group-vpn member ike policy SubSrv] user@host# set mode main user@host# set proposals PSK-SHA256-DH14-AES256 user@host# set pre-shared-key ascii-text "$ABC123$ABC123" [edit security group-vpn member ike gateway SubSrv] user@host# set ike-policy SubSrv user@host# set server-address 10.17.101.1 user@host# set server-address 10.17.102.1 user@host# set server-address 10.17.103.1 user@host# set server-address 10.17.104.1 user@host# set local-address 10.18.102.1
Konfigurieren Sie die IPsec-Sicherheitszuordnung.
[edit security group-vpn member ipsec vpn GROUP_ID-0001] user@host# set ike-gateway SubSrv user@host# set group-vpn-external-interface ge-0/0/1.0 user@host# set group 1 user@host# set recovery-probe
Konfigurieren Sie die IPsec-Richtlinie.
[edit security ipsec-policy from-zone LAN to-zone WAN] user@host# set ipsec-group-vpn GROUP_ID-0001
Ergebnisse
Bestätigen Sie im Konfigurationsmodus Ihre Konfiguration, indem Sie die Befehle und eingeben.show interfaces
show security
Wenn die Ausgabe nicht die gewünschte Konfiguration anzeigt, wiederholen Sie die Anweisungen in diesem Beispiel, um die Konfiguration zu korrigieren.
[edit] user@host# show interfaces ge-0/0/0 { unit 0 { description To_LAN; family inet { address 172.16.102.1/24; } } } ge-0/0/1 { unit 0 { description To_SubSrv; family inet { address 10.18.102.1/24; } } } [edit] user@host# show security address-book { global { address 172.16.0.0/12 172.16.0.0/12; } } group-vpn { member { ike { proposal PSK-SHA256-DH14-AES256 { authentication-method pre-shared-keys; dh-group group14; authentication-algorithm sha-256; encryption-algorithm aes-256-cbc; } policy SubSrv { mode main; proposals PSK-SHA256-DH14-AES256; pre-shared-key ascii-text "$ABC123$ABC123"; ## SECRET-DATA } gateway SubSrv { ike-policy SubSrv; server-address [ 10.17.101.1 10.17.102.1 10.17.103.1 10.17.104.1 ]; local-address 10.18.102.1; } } ipsec { vpn GROUP_ID-0001 { ike-gateway SubSrv; group-vpn-external-interface ge-0/0/1.0; group 1; recovery-probe; } } } } ipsec-policy { from-zone LAN to-zone WAN { ipsec-group-vpn GROUP_ID-0001; } } policies { from-zone LAN to-zone WAN { policy 1 { match { source-address 172.16.0.0/12; destination-address 172.16.0.0/12; application any; } then { permit; log { session-init; } } } } from-zone WAN to-zone LAN { policy 1 { match { source-address 172.16.0.0/12; destination-address 172.16.0.0/12; application any; } then { permit; log { session-init; } } } } global { policy 1000 { match { source-address any; destination-address any; application any; from-zone any; to-zone any; } then { deny; log { session-init; } count; } } } default-policy { deny-all; } } zones { security-zone LAN { host-inbound-traffic { system-services { ike; ssh; ping; } } interfaces { ge-0/0/0.0; } } security-zone WAN { host-inbound-traffic { system-services { ike; ssh; ping; } } interfaces { ge-0/0/1.0; } } }
Wenn Sie mit der Konfiguration des Geräts fertig sind, rufen Sie den Konfigurationsmodus auf .commit
Konfigurieren von GM-0003 (Gerät der MX-Serie)
CLI-Schnellkonfiguration
Um dieses Beispiel schnell zu konfigurieren, kopieren Sie die folgenden Befehle, fügen Sie sie in eine Textdatei ein, entfernen Sie alle Zeilenumbrüche, ändern Sie alle Details, die für Ihre Netzwerkkonfiguration erforderlich sind, kopieren Sie die Befehle und fügen Sie sie in die CLI auf Hierarchieebene ein, und geben Sie sie dann aus dem Konfigurationsmodus ein .[edit]
commit
set interfaces xe-0/0/1 unit 0 family inet service input service-set GROUP_ID-0001 service-filter GroupVPN-KS set interfaces xe-0/0/1 unit 0 family inet service output service-set GROUP_ID-0001 service-filter GroupVPN-KS set interfaces xe-0/0/1 unit 0 family inet address 10.18.103.1/24 set interfaces xe-0/0/2 unit 0 family inet address 172.16.103.1/24 set interfaces ms-0/2/0 unit 0 family inet set security group-vpn member ike proposal PSK-SHA256-DH14-AES256 authentication-method pre-shared-keys set security group-vpn member ike proposal PSK-SHA256-DH14-AES256 dh-group group14 set security group-vpn member ike proposal PSK-SHA256-DH14-AES256 authentication-algorithm sha-256 set security group-vpn member ike proposal PSK-SHA256-DH14-AES256 encryption-algorithm aes-256-cbc set security group-vpn member ike policy SubSrv mode main set security group-vpn member ike policy SubSrv proposals PSK-SHA256-DH14-AES256 set security group-vpn member ike policy SubSrv pre-shared-key ascii-text "$ABC123$ABC123" set security group-vpn member ike gateway SubSrv ike-policy SubSrv set security group-vpn member ike gateway SubSrv server-address 10.17.101.1 set security group-vpn member ike gateway SubSrv server-address 10.17.102.1 set security group-vpn member ike gateway SubSrv server-address 10.17.103.1 set security group-vpn member ike gateway SubSrv server-address 10.17.104.1 set security group-vpn member ike gateway SubSrv local-address 10.18.103.1 set security group-vpn member ipsec vpn GROUP_ID-0001 ike-gateway SubSrv set security group-vpn member ipsec vpn GROUP_ID-0001 group 1 set security group-vpn member ipsec vpn GROUP_ID-0001 match-direction output set security group-vpn member ipsec vpn GROUP_ID-0001 tunnel-mtu 1400 set security group-vpn member ipsec vpn GROUP_ID-0001 df-bit clear set firewall family inet service-filter GroupVPN-KS term inbound-ks from source-address 10.17.101.1/32 set firewall family inet service-filter GroupVPN-KS term inbound-ks from source-address 10.17.102.1/32 set firewall family inet service-filter GroupVPN-KS term inbound-ks from source-address 10.17.103.1/32 set firewall family inet service-filter GroupVPN-KS term inbound-ks from source-address 10.17.104.1/32 set firewall family inet service-filter GroupVPN-KS term inbound-ks then skip set firewall family inet service-filter GroupVPN-KS term outbound-ks from destination-address 10.17.101.1/32 set firewall family inet service-filter GroupVPN-KS term outbound-ks from destination-address 10.17.102.1/32 set firewall family inet service-filter GroupVPN-KS term outbound-ks from destination-address 10.17.103.1/32 set firewall family inet service-filter GroupVPN-KS term outbound-ks from destination-address 10.17.104.1/32 set firewall family inet service-filter GroupVPN-KS term outbound-ks then skip set firewall family inet service-filter GroupVPN-KS term GROUP_ID-0001 from source-address 172.16.0.0/12 set firewall family inet service-filter GroupVPN-KS term GROUP_ID-0001 from destination-address 172.16.0.0/12 set firewall family inet service-filter GroupVPN-KS term GROUP_ID-0001 then service set services service-set GROUP_ID-0001 interface-service service-interface ms-0/2/0.0 set services service-set GROUP_ID-0001 ipsec-group-vpn GROUP_ID-0001
Schritt-für-Schritt-Anleitung
Im folgenden Beispiel müssen Sie durch verschiedene Ebenen in der Konfigurationshierarchie navigieren. Anweisungen hierzu finden Sie unter Verwenden des CLI-Editors im Konfigurationsmodus imCLI-Benutzerhandbuch.Verwenden des CLI-Editors im Konfigurationsmodushttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
So konfigurieren Sie das Gruppen-VPNv2-Mitglied:
Konfigurieren Sie die Schnittstellen.
[edit interfaces] user@host# set xe-0/0/1 unit 0 family inet service input service-set GROUP_ID-0001 service-filter GroupVPN-KS user@host# set xe-0/0/1 unit 0 family inet service output service-set GROUP_ID-0001 service-filter GroupVPN-KS user@host# set xe-0/0/1 unit 0 family inet address 10.18.103.1/24 user@host# set xe-0/0/2 unit 0 family inet address 172.16.103.1/24 user@host# set ms-0/2/0 unit 0 family inet
Konfigurieren Sie das IKE-Angebot, die Richtlinie und das Gateway.
[edit security group-vpn member ike proposal PSK-SHA256-DH14-AES256] user@host# set authentication-method pre-shared-keys user@host# set dh-group group14 user@host# set authentication-algorithm sha-256 user@host# set encryption-algorithm aes-256-cbc [edit security group-vpn member ike policy SubSrv] user@host# set mode main user@host# set proposals PSK-SHA256-DH14-AES256 user@host# set pre-shared-key ascii-text "$ABC123$ABC123" [edit security group-vpn member ike gateway SubSrv] user@host# set ike-policy SubSrv user@host# set server-address 10.17.101.1 user@host# set server-address 10.17.102.1 user@host# set server-address 10.17.103.1 user@host# set server-address 10.17.104.1 user@host# set local-address 10.18.103.1
Konfigurieren Sie die IPsec-Sicherheitszuordnung.
[edit security group-vpn member ipsec vpn GROUP_ID-0001] user@host# set ike-gateway SubSrv user@host# set group 1 user@host# set match-direction output user@host# set tunnel-mtu 1400 user@host# set df-bit clear
Konfigurieren Sie den Dienstfilter.
[edit firewall family inet service-filter GroupVPN-KS] user@host# set term inbound-ks from source-address 10.17.101.1/32 user@host# set term inbound-ks from source-address 10.17.102.1/32 user@host# set term inbound-ks from source-address 10.17.103.1/32 user@host# set term inbound-ks from source-address 10.17.104.1/32 user@host# set term inbound-ks then skip user@host# set term outbound-ks from destination-address 10.17.101.1/32 user@host# set term outbound-ks from destination-address 10.17.102.1/32 user@host# set term outbound-ks from destination-address 10.17.103.1/32 user@host# set term outbound-ks from destination-address 10.17.104.1/32 user@host# set term outbound-ks then skip user@host# set term GROUP_ID-0001 from source-address 172.16.0.0/12 user@host# set term GROUP_ID-0001 from destination-address 172.16.0.0/12 user@host# set term GROUP_ID-0001 then service
Konfigurieren Sie das Service-Set.
[edit services service-set GROUP_ID-0001] user@host# set interface-service service-interface ms-0/2/0.0 user@host# set ipsec-group-vpn GROUP_ID-0001
Ergebnisse
Bestätigen Sie im Konfigurationsmodus Ihre Konfiguration, indem Sie die Befehle , , und eingeben.show interfaces
show security
show services
show firewall
Wenn die Ausgabe nicht die gewünschte Konfiguration anzeigt, wiederholen Sie die Anweisungen in diesem Beispiel, um die Konfiguration zu korrigieren.
[edit] user@host# show interfaces xe-0/0/1 { unit 0 { family inet { service { input { service-set GROUP_ID-0001 service-filter GroupVPN-KS; } output { service-set GROUP_ID-0001 service-filter GroupVPN-KS; } } address 10.18.103.1/24; } } } xe-0/0/2 { unit 0 { family inet { address 172.16.103.1/24; } } } ms-0/2/0 { unit 0 { family inet; } } [edit] user@host# show security group-vpn { member { ike { proposal PSK-SHA256-DH14-AES256 { authentication-method pre-shared-keys; dh-group group14; authentication-algorithm sha-256; encryption-algorithm aes-256-cbc; } policy SubSrv { mode main; proposals PSK-SHA256-DH14-AES256; pre-shared-key ascii-text "$ABC123$ABC123"; ## SECRET-DATA } gateway SubSrv { ike-policy SubSrv; server-address [ 10.17.101.1 10.17.102.1 10.17.103.1 10.17.104.1 ]; local-address 10.18.103.1; } } ipsec { vpn GROUP_ID-0001 { ike-gateway SubSrv; group 1; match-direction output; tunnel-mtu 1400; df-bit clear; } } } } [edit] user@host# show services service-set GROUP_ID-0001 { interface-service { service-interface ms-0/2/0.0; } ipsec-group-vpn GROUP_ID-0001; } [edit] user@host# show firewall family inet { service-filter GroupVPN-KS { term inbound-ks { from { source-address { 10.17.101.1/32; 10.17.102.1/32; 10.17.103.1/32; 10.17.104.1/32; } } then skip; } term outbound-ks { from { destination-address { 10.17.101.1/32; 10.17.102.1/32; 10.17.103.1/32; 10.17.104.1/32; } } then skip; } term GROUP_ID-0001 { from { source-address { 172.16.0.0/12; } destination-address { 172.16.0.0/12; } } then service; } } }
Wenn Sie mit der Konfiguration des Geräts fertig sind, rufen Sie den Konfigurationsmodus auf .commit
Konfigurieren von GM-0004 (Gerät der MX-Serie)
CLI-Schnellkonfiguration
Um dieses Beispiel schnell zu konfigurieren, kopieren Sie die folgenden Befehle, fügen Sie sie in eine Textdatei ein, entfernen Sie alle Zeilenumbrüche, ändern Sie alle Details, die für Ihre Netzwerkkonfiguration erforderlich sind, kopieren Sie die Befehle und fügen Sie sie in die CLI auf Hierarchieebene ein, und geben Sie sie dann aus dem Konfigurationsmodus ein .[edit]
commit
set interfaces xe-0/0/1 unit 0 family inet service input service-set GROUP_ID-0001 service-filter GroupVPN-KS set interfaces xe-0/0/1 unit 0 family inet service output service-set GROUP_ID-0001 service-filter GroupVPN-KS set interfaces xe-0/0/1 unit 0 family inet address 10.18.104.1/24 set interfaces xe-0/0/2 unit 0 family inet address 172.16.104.1/24 set interfaces ms-0/2/0 unit 0 family inet set security group-vpn member ike proposal PSK-SHA256-DH14-AES256 authentication-method pre-shared-keys set security group-vpn member ike proposal PSK-SHA256-DH14-AES256 dh-group group14 set security group-vpn member ike proposal PSK-SHA256-DH14-AES256 authentication-algorithm sha-256 set security group-vpn member ike proposal PSK-SHA256-DH14-AES256 encryption-algorithm aes-256-cbc set security group-vpn member ike policy SubSrv mode main set security group-vpn member ike policy SubSrv proposals PSK-SHA256-DH14-AES256 set security group-vpn member ike policy SubSrv pre-shared-key ascii-text "$ABC123$ABC123" set security group-vpn member ike gateway SubSrv ike-policy SubSrv set security group-vpn member ike gateway SubSrv server-address 10.17.101.1 set security group-vpn member ike gateway SubSrv server-address 10.17.102.1 set security group-vpn member ike gateway SubSrv server-address 10.17.103.1 set security group-vpn member ike gateway SubSrv server-address 10.17.104.1 set security group-vpn member ike gateway SubSrv local-address 10.18.104.1 set security group-vpn member ipsec vpn GROUP_ID-0001 ike-gateway SubSrv set security group-vpn member ipsec vpn GROUP_ID-0001 group 1 set security group-vpn member ipsec vpn GROUP_ID-0001 match-direction output set security group-vpn member ipsec vpn GROUP_ID-0001 tunnel-mtu 1400 set security group-vpn member ipsec vpn GROUP_ID-0001 df-bit clear set firewall family inet service-filter GroupVPN-KS term inbound-ks from source-address 10.17.101.1/32 set firewall family inet service-filter GroupVPN-KS term inbound-ks from source-address 10.17.102.1/32 set firewall family inet service-filter GroupVPN-KS term inbound-ks from source-address 10.17.103.1/32 set firewall family inet service-filter GroupVPN-KS term inbound-ks from source-address 10.17.104.1/32 set firewall family inet service-filter GroupVPN-KS term inbound-ks then skip set firewall family inet service-filter GroupVPN-KS term outbound-ks from destination-address 10.17.101.1/32 set firewall family inet service-filter GroupVPN-KS term outbound-ks from destination-address 10.17.102.1/32 set firewall family inet service-filter GroupVPN-KS term outbound-ks from destination-address 10.17.103.1/32 set firewall family inet service-filter GroupVPN-KS term outbound-ks from destination-address 10.17.104.1/32 set firewall family inet service-filter GroupVPN-KS term outbound-ks then skip set firewall family inet service-filter GroupVPN-KS term GROUP_ID-0001 from source-address 172.16.0.0/12 set firewall family inet service-filter GroupVPN-KS term GROUP_ID-0001 from destination-address 172.16.0.0/12 set firewall family inet service-filter GroupVPN-KS term GROUP_ID-0001 then service set services service-set GROUP_ID-0001 interface-service service-interface ms-0/2/0.0 set services service-set GROUP_ID-0001 ipsec-group-vpn GROUP_ID-0001
Schritt-für-Schritt-Anleitung
Im folgenden Beispiel müssen Sie durch verschiedene Ebenen in der Konfigurationshierarchie navigieren. Anweisungen hierzu finden Sie unter Verwenden des CLI-Editors im Konfigurationsmodus imCLI-Benutzerhandbuch.Verwenden des CLI-Editors im Konfigurationsmodushttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
So konfigurieren Sie das Gruppen-VPNv2-Mitglied:
Konfigurieren Sie die Schnittstellen.
[edit interfaces] user@host# set xe-0/0/1 unit 0 family inet service input service-set GROUP_ID-0001 service-filter GroupVPN-KS user@host# set xe-0/0/1 unit 0 family inet service output service-set GROUP_ID-0001 service-filter GroupVPN-KS user@host# set xe-0/0/1 unit 0 family inet address 10.18.104.1/24 user@host# set xe-0/0/2 unit 0 family inet address 172.16.104.1/24 user@host# set ms-0/2/0 unit 0 family inet
Konfigurieren Sie das IKE-Angebot, die Richtlinie und das Gateway.
[edit security group-vpn member ike proposal PSK-SHA256-DH14-AES256] user@host# set authentication-method pre-shared-keys user@host# set dh-group group14 user@host# set authentication-algorithm sha-256 user@host# set encryption-algorithm aes-256-cbc [edit security group-vpn member ike policy SubSrv] user@host# set mode main user@host# set proposals PSK-SHA256-DH14-AES256 user@host# set pre-shared-key ascii-text "$ABC123$ABC123" [edit security group-vpn member ike gateway SubSrv] user@host# set ike-policy SubSrv user@host# set server-address 10.17.101.1 user@host# set server-address 10.17.102.1 user@host# set server-address 10.17.103.1 user@host# set server-address 10.17.104.1 user@host# set local-address 10.18.104.1
Konfigurieren Sie die IPsec-Sicherheitszuordnung.
[edit security group-vpn member ipsec vpn GROUP_ID-0001] user@host# set ike-gateway SubSrv user@host# set group 1 user@host# set match-direction output user@host# set tunnel-mtu 1400 user@host# set df-bit clear
Konfigurieren Sie den Dienstfilter.
[edit firewall family inet service-filter GroupVPN-KS] user@host# set term inbound-ks from source-address 10.17.101.1/32 user@host# set term inbound-ks from source-address 10.17.102.1/32 user@host# set term inbound-ks from source-address 10.17.103.1/32 user@host# set term inbound-ks from source-address 10.17.104.1/32 user@host# set term inbound-ks then skip user@host# set term outbound-ks from destination-address 10.17.101.1/32 user@host# set term outbound-ks from destination-address 10.17.102.1/32 user@host# set term outbound-ks from destination-address 10.17.103.1/32 user@host# set term outbound-ks from destination-address 10.17.104.1/32 user@host# set term outbound-ks then skip user@host# set term GROUP_ID-0001 from source-address 172.16.0.0/12 user@host# set term GROUP_ID-0001 from destination-address 172.16.0.0/12 user@host# set term GROUP_ID-0001 then service
Konfigurieren Sie das Service-Set.
[edit services service-set GROUP_ID-0001] user@host# set interface-service service-interface ms-0/2/0.0 user@host# set ipsec-group-vpn GROUP_ID-0001
Ergebnisse
Bestätigen Sie im Konfigurationsmodus Ihre Konfiguration, indem Sie die Befehle , , und eingeben.show interfaces
show security
show services
show firewall
Wenn die Ausgabe nicht die gewünschte Konfiguration anzeigt, wiederholen Sie die Anweisungen in diesem Beispiel, um die Konfiguration zu korrigieren.
[edit] user@host# show interfaces xe-0/0/1 { unit 0 { family inet { service { input { service-set GROUP_ID-0001 service-filter GroupVPN-KS; } output { service-set GROUP_ID-0001 service-filter GroupVPN-KS; } } address 10.18.104.1/24; } } } xe-0/0/2 { unit 0 { family inet { address 172.16.104.1/24; } } } ms-0/2/0 { unit 0 { family inet; } } [edit] user@host# show security group-vpn { member { ike { proposal PSK-SHA256-DH14-AES256 { authentication-method pre-shared-keys; dh-group group14; authentication-algorithm sha-256; encryption-algorithm aes-256-cbc; } policy SubSrv { mode main; proposals PSK-SHA256-DH14-AES256; pre-shared-key ascii-text ""$ABC123$ABC123"; ## SECRET-DATA } gateway SubSrv { ike-policy SubSrv; server-address [ 10.17.101.1 10.17.102.1 10.17.103.1 10.17.104.1 ]; local-address 10.18.104.1; } } ipsec { vpn GROUP_ID-0001 { ike-gateway SubSrv; group 1; match-direction output; tunnel-mtu 1400; df-bit clear; } } } } [edit] user@host# show services service-set GROUP_ID-0001 { interface-service { service-interface ms-0/2/0.0; } ipsec-group-vpn GROUP_ID-0001; } [edit] user@host# show firewall family inet { service-filter GroupVPN-KS { term inbound-ks { from { source-address { 10.17.101.1/32; 10.17.102.1/32; 10.17.103.1/32; 10.17.104.1/32; } } then skip; } term outbound-ks { from { destination-address { 10.17.101.1/32; 10.17.102.1/32; 10.17.103.1/32; 10.17.104.1/32; } } then skip; } term GROUP_ID-0001 { from { source-address { 172.16.0.0/12; } destination-address { 172.16.0.0/12; } } then service; } } }
Wenn Sie mit der Konfiguration des Geräts fertig sind, rufen Sie den Konfigurationsmodus auf .commit
Überprüfung
Vergewissern Sie sich, dass die Konfiguration ordnungsgemäß funktioniert.
- Überprüfen des Serverclusterbetriebs
- Überprüfen, ob Sicherheitszuordnungen an Mitglieder verteilt werden
- Verifizieren von IKE-SAs auf den Servern
- Überprüfen von IPsec-Sicherheitszuordnungen auf den Servern und Gruppenmitgliedern
- Überprüfen von IPsec-Richtlinien für Gruppenmitglieder
Überprüfen des Serverclusterbetriebs
Zweck
Stellen Sie sicher, dass die Geräte im Servercluster die Peerserver in der Gruppe erkennen. Stellen Sie sicher, dass die Server aktiv sind und die Rollen im Cluster ordnungsgemäß zugewiesen sind.
Was
Geben Sie im Betriebsmodus die Befehle , , und auf dem Root-Server ein.show security group-vpn server server-cluster
show security group-vpn server server-cluster detail
show security group-vpn server statistics
user@RootSrv> show security group-vpn server server-cluster Group: GROUP_ID-0001, Group Id: 1 Role: Root-server, Version Number: 2, Peer Gateway Peer IP Role Status SubSrv01 10.16.101.1 Sub-server Active SubSrv02 10.16.102.1 Sub-server Active SubSrv03 10.16.103.1 Sub-server Active SubSrv04 10.16.104.1 Sub-server Active
user@RootSrv> show security group-vpn server server-cluster detail Group: GROUP_ID-0001, Group Id: 1 Role: Root-server, Version Number: 2 Peer gateway: SubSrv01 Peer IP: 10.16.101.1, Local IP: 10.10.101.1, VR: default Role: Sub-server, Status: Active CLUSTER-INIT send: 0 CLUSTER-INIT recv: 1 CLUSTER-INIT success: 1 CLUSTER-INIT fail: 0 CLUSTER-INIT dup: 0 CLUSTER-INIT abort: 0 CLUSTER-INIT timeout: 0 CLUSTER-UPDATE send: 2 CLUSTER-UPDATE recv: 0 CLUSTER-UPDATE success: 2 CLUSTER-UPDATE fail: 0 CLUSTER-UPDATE abort: 0 CLUSTER-UPDATE timeout: 0 CLUSTER-UPDATE pending: 0 CLUSTER-UPDATE max retry reached: 0 DPD send: 677 DPD send fail: 0 DPD ACK recv: 677 DPD ACK invalid seqno: 0 IPsec SA policy mismatch: 0 IPsec SA proposal mismatch: 0 KEK SA proposal mismatch: 0 Peer gateway: SubSrv02 Peer IP: 10.16.102.1, Local IP: 10.10.102.1, VR: default Role: Sub-server, Status: Active CLUSTER-INIT send: 0 CLUSTER-INIT recv: 1 CLUSTER-INIT success: 1 CLUSTER-INIT fail: 0 CLUSTER-INIT dup: 0 CLUSTER-INIT abort: 0 CLUSTER-INIT timeout: 0 CLUSTER-UPDATE send: 2 CLUSTER-UPDATE recv: 0 CLUSTER-UPDATE success: 2 CLUSTER-UPDATE fail: 0 CLUSTER-UPDATE abort: 0 CLUSTER-UPDATE timeout: 0 CLUSTER-UPDATE pending: 0 CLUSTER-UPDATE max retry reached: 0 DPD send: 676 DPD send fail: 0 DPD ACK recv: 676 DPD ACK invalid seqno: 0 IPsec SA policy mismatch: 0 IPsec SA proposal mismatch: 0 KEK SA proposal mismatch: 0 user@RootSrv> show security group-vpn server statistics Group: GROUP_ID-0001, Group Id: 1 Stats: Pull Succeeded : 0 Pull Failed : 0 Pull Exceed Member Threshold : 0 Push Sent : 0 Push Acknowledged : 0 Push Unacknowledged : 0
Geben Sie im Betriebsmodus die Befehle , , und auf jedem Unterserver ein.show security group-vpn server server-cluster
show security group-vpn server server-cluster detail
show security group-vpn server statistics
user@SubSrv01> show security group-vpn server server-cluster Group: GROUP_ID-0001, Group Id: 1 Role: Sub-server, Version Number: 2, Peer Gateway Peer IP Role Status RootSrv 10.10.101.1 Root-server Active
user@SubSrv01> show security group-vpn server server-cluster detail Group: GROUP_ID-0001, Group Id: 1 Role: Sub-server, Version Number: 2 Peer gateway: RootSrv Peer IP: 10.10.101.1, Local IP: 10.16.101.1, VR: default Role: Root-server, Status: Active CLUSTER-INIT send: 1 CLUSTER-INIT recv: 0 CLUSTER-INIT success: 1 CLUSTER-INIT fail: 0 CLUSTER-INIT dup: 0 CLUSTER-INIT abort: 0 CLUSTER-INIT timeout: 0 CLUSTER-UPDATE send: 0 CLUSTER-UPDATE recv: 2 CLUSTER-UPDATE success: 2 CLUSTER-UPDATE fail: 0 CLUSTER-UPDATE abort: 0 CLUSTER-UPDATE timeout: 0 CLUSTER-UPDATE pending: 0 CLUSTER-UPDATE max retry reached: 0 DPD send: 812 DPD send fail: 0 DPD ACK recv: 812 DPD ACK invalid seqno: 0 IPsec SA policy mismatch: 0 IPsec SA proposal mismatch: 0 KEK SA proposal mismatch: 0 user@SubSrv01> show security group-vpn server statistics Group: GROUP_ID-0001, Group Id: 1 Stats: Pull Succeeded : 4 Pull Failed : 0 Pull Exceed Member Threshold : 0 Push Sent : 8 Push Acknowledged : 8 Push Unacknowledged : 0
Überprüfen, ob Sicherheitszuordnungen an Mitglieder verteilt werden
Zweck
Stellen Sie sicher, dass die Unterserver Sicherheitszuordnungen für die Verteilung an Gruppenmitglieder erhalten haben und die Gruppenmitglieder die Sicherheitszuordnungen erhalten haben.
Was
Geben Sie im Betriebsmodus die Befehle und auf dem Root-Server ein.show security group-vpn server kek security-associations
show security group-vpn server kek security-associations detail
user@RootSrv> show security group-vpn server kek security-associations Index Life:sec Initiator cookie Responder cookie GroupId 738885 2888 5742c24020056c6a d6d479543b56404c 1
user@RootSrv> show security group-vpn server kek security-associations detail Index 738885, Group Name: GROUP_ID-0001, Group Id: 1 Initiator cookie: 5742c24020056c6a, Responder cookie: d6d479543b56404c Authentication method: RSA Lifetime: Expires in 2883 seconds, Activated Rekey in 2373 seconds Algorithms: Sig-hash : sha256 Encryption : aes256-cbc Traffic statistics: Input bytes : 0 Output bytes : 0 Input packets: 0 Output packets: 0 Server Member Communication: Unicast Retransmission Period: 10, Number of Retransmissions: 2 Group Key Push sequence number: 0 PUSH negotiations in progress: 0
Geben Sie im Betriebsmodus die Befehle und auf jedem Subserver ein.show security group-vpn server kek security-associations
show security group-vpn server kek security-associations detail
user@SubSrv01> show security group-vpn server kek security-associations Index Life:sec Initiator cookie Responder cookie GroupId 738885 1575 5742c24020056c6a d6d479543b56404c 1
user@SubSrv01> show security group-vpn server kek security-associations detail Index 738879, Group Name: GROUP_ID-0001, Group Id: 1 Initiator cookie: 114e4a214891e42f, Responder cookie: 4b2848d14372e5bd Authentication method: RSA Lifetime: Expires in 4186 seconds, Activated Rekey in 3614 seconds Algorithms: Sig-hash : sha256 Encryption : aes256-cbc Traffic statistics: Input bytes : 0 Output bytes : 0 Input packets: 0 Output packets: 0 Server Member Communication: Unicast Retransmission Period: 10, Number of Retransmissions: 2 Group Key Push sequence number: 0 PUSH negotiations in progress: 0
Geben Sie im Betriebsmodus die Befehle und für jedes Gruppenmitglied ein.show security group-vpn member kek security-associations
show security group-vpn member kek security-associations detail
Für Gruppenmitglieder der Firewall der SRX-Serie oder der virtuellen vSRX-Firewall:
user@GM-0001> show security group-vpn server kek security-associations Index Server Address Life:sec Initiator cookie Responder cookie GroupId 5455799 10.17.101.1 1466 5742c24020056c6a d6d479543b56404c 1 user@GM-0001> show security group-vpn server kek security-associations detail Index 5455799, Group Id: 1 Group VPN Name: GROUP_ID-0001 Local Gateway: 10.18.101.1, GDOI Server: 10.17.101.1 Initiator cookie: 5742c24020056c6a, Responder cookie: d6d479543b56404c Lifetime: Expires in 1464 seconds Group Key Push Sequence number: 0 Algorithms: Sig-hash : hmac-sha256-128 Encryption : aes256-cbc Traffic statistics: Input bytes : 0 Output bytes : 0 Input packets: 0 Output packets: 0 Stats: Push received : 0 Delete received : 0
Für MX-Gruppenmitglieder:
user@GM-0003> show security group-vpn member kek security-associations Index Server Address Life:sec Initiator cookie Responder cookie GroupId 5184329 10.17.101.1 1323 5742c24020056c6a d6d479543b56404c 1 user@GM-0003> show security group-vpn member kek security-associations detail Index 5184329, Group Id: 1 Group VPN Name: GROUP_ID-0001 Local Gateway: 10.18.103.1, GDOI Server: 10.17.101.1 Initiator cookie: 5742c24020056c6a, Responder cookie: d6d479543b56404c Lifetime: Expires in 1321 seconds Group Key Push Sequence number: 0 Algorithms: Sig-hash : hmac-sha256-128 Encryption : aes256-cbc Traffic statistics: Input bytes : 0 Output bytes : 0 Input packets: 0 Output packets: 0 Stats: Push received : 0 Delete received : 0
Verifizieren von IKE-SAs auf den Servern
Zweck
Zeigen Sie IKE-Sicherheitszuordnungen (SAs) auf den Servern an.
Was
Geben Sie im Betriebsmodus die Befehle und auf dem Root-Server ein.show security group-vpn server ike security-associations
show security group-vpn server ike security-associations detail
user@RootSrv> show security group-vpn server ike security-associations Index State Initiator cookie Responder cookie Mode Remote Address 738880 UP 2221001e980eb08b 5af00708f5da289c Main 10.16.104.1 738881 UP 59e8c1d328b1d9fd d63e823fb8be1f22 Main 10.16.101.1 738883 UP 9cb3a49c6771819e 8df3be8c9ddeb2a7 Main 10.16.102.1 738882 UP 9a8a75f05a1384c5 c6d58696c896b730 Main 10.16.103.1
user@RootSrv> show security group-vpn server ike security-associations detail IKE peer 10.16.101.1, Index 738881, Gateway Name: SubSrv01 Role: Responder, State: UP Initiator cookie: 59e8c1d328b1d9fd, Responder cookie: d63e823fb8be1f22 Exchange type: Main, Authentication method: Pre-shared-keys Local: 10.10.101.1:848, Remote: 10.16.101.1:848 Lifetime: Expires in 21890 seconds Peer ike-id: 10.16.101.1 Xauth user-name: not available Xauth assigned IP: 0.0.0.0 Algorithms: Authentication : hmac-sha256-128 Encryption : aes256-cbc Pseudo random function: hmac-sha256 Diffie-Hellman group : DH-group-14 Traffic statistics: Input bytes : 150112 Output bytes : 153472 Input packets: 1387 Output packets: 1387 Flags: IKE SA is created IKE peer 10.16.102.1, Index 738883, Gateway Name: SubSrv02 Role: Responder, State: UP Initiator cookie: 9cb3a49c6771819e, Responder cookie: 8df3be8c9ddeb2a7 Exchange type: Main, Authentication method: Pre-shared-keys Local: 10.10.102.1:848, Remote: 10.16.102.1:848 Lifetime: Expires in 21899 seconds Peer ike-id: 10.16.102.1 Xauth user-name: not available Xauth assigned IP: 0.0.0.0 Algorithms: Authentication : hmac-sha256-128 Encryption : aes256-cbc Pseudo random function: hmac-sha256 Diffie-Hellman group : DH-group-14 Traffic statistics: Input bytes : 149788 Output bytes : 153148 Input packets: 1384 Output packets: 1384 Flags: IKE SA is created
Geben Sie im Betriebsmodus die Befehle und auf jedem Subserver ein.show security group-vpn server ike security-associations
show security group-vpn server ike security-associations detail
user@SubSrv01> show security group-vpn server ike security-associations Index State Initiator cookie Responder cookie Mode Remote Address 738878 UP 59e8c1d328b1d9fd d63e823fb8be1f22 Main 10.10.101.1
user@SubSrv01> show security group-vpn server ike security-associations detail IKE peer 10.10.101.1, Index 738878, Gateway Name: RootSrv Role: Initiator, State: UP Initiator cookie: 59e8c1d328b1d9fd, Responder cookie: d63e823fb8be1f22 Exchange type: Main, Authentication method: Pre-shared-keys Local: 10.16.101.1:848, Remote: 10.10.101.1:848 Lifetime: Expires in 20589 seconds Peer ike-id: 10.10.101.1 Xauth user-name: not available Xauth assigned IP: 0.0.0.0 Algorithms: Authentication : hmac-sha256-128 Encryption : aes256-cbc Pseudo random function: hmac-sha256 Diffie-Hellman group : DH-group-14 Traffic statistics: Input bytes : 181444 Output bytes : 178084 Input packets: 1646 Output packets: 1646 Flags: IKE SA is created
Überprüfen von IPsec-Sicherheitszuordnungen auf den Servern und Gruppenmitgliedern
Zweck
Zeigen Sie IPsec-Sicherheitszuordnungen (Security Associations, SAs) auf den Servern und Gruppenmitgliedern an.
Was
Geben Sie im Betriebsmodus die Befehle und auf dem Root-Server ein.show security group-vpn server ipsec security-associations
show security group-vpn server ipsec security-associations detail
user@RootSrv> show security group-vpn server ipsec security-associations Group: GROUP_ID-0001, Group Id: 1 Total IPsec SAs: 1 IPsec SA Algorithm SPI Lifetime GROUP_ID-0001 ESP:aes-256/sha256 dddef414 2773 user@RootSrv> show security group-vpn server ipsec security-associations detail Group: GROUP_ID-0001, Group Id: 1 Total IPsec SAs: 1 IPsec SA: GROUP_ID-0001 Protocol: ESP, Authentication: sha256, Encryption: aes-256 Anti-replay: D3P enabled SPI: dddef414 Lifetime: Expires in 1670 seconds, Activated Rekey in 1160 seconds Policy Name: 1 Source: 172.16.0.0/12 Destination: 172.16.0.0/12 Source Port: 0 Destination Port: 0 Protocol: 0
Geben Sie im Betriebsmodus die Befehle und auf jedem Subserver ein.show security group-vpn server ipsec security-associations
show security group-vpn server ipsec security-associations detail
user@SubSrv01> show security group-vpn server ipsec security-associations Group: GROUP_ID-0001, Group Id: 1 Total IPsec SAs: 1 IPsec SA Algorithm SPI Lifetime GROUP_ID-0001 ESP:aes-256/sha256 dddef414 1520 user@SubSrv01> show security group-vpn server ipsec security-associations detail Group: GROUP_ID-0001, Group Id: 1 Total IPsec SAs: 1 IPsec SA: GROUP_ID-0001 Protocol: ESP, Authentication: sha256, Encryption: aes-256 Anti-replay: D3P enabled SPI: dddef414 Lifetime: Expires in 1518 seconds, Activated Rekey in 1230 seconds Policy Name: 1 Source: 172.16.0.0/12 Destination: 172.16.0.0/12 Source Port: 0 Destination Port: 0 Protocol: 0
Geben Sie im Betriebsmodus die Befehle und für jedes Gruppenmitglied einshow security group-vpn member ipsec security-associations
show security group-vpn member ipsec security-associations detail
Für Gruppenmitglieder der Firewall der SRX-Serie oder der virtuellen vSRX-Firewall:
user@GM-0001> show security group-vpn member ipsec security-associations Total active tunnels: 1 ID Server Port Algorithm SPI Life:sec/kb GId lsys <>49152 10.17.101.1 848 ESP:aes-256/sha256-128 dddef414 1412/ unlim 1 root user@GM-0001> show security group-vpn member ipsec security-associations detail Virtual-system: root Group VPN Name: GROUP_ID-0001 Local Gateway: 10.18.101.1, GDOI Server: 10.17.101.1 Group Id: 1 Routing Instance: default Recovery Probe: Enabled DF-bit: clear Stats: Pull Succeeded : 1 Pull Failed : 0 Pull Timeout : 0 Pull Aborted : 0 Push Succeeded : 2 Push Failed : 0 Server Failover : 0 Delete Received : 0 Exceed Maximum Keys(4) : 0 Exceed Maximum Policies(10): 0 Unsupported Algo : 0 Flags: Rekey Needed: no List of policies received from server: Tunnel-id: 49152 Source IP: ipv4_subnet(any:0,[0..7]=172.16.0.0/12) Destination IP: ipv4_subnet(any:0,[0..7]=172.16.0.0/12) Direction: bi-directional, SPI: dddef414 Protocol: ESP, Authentication: sha256-128, Encryption: aes-256 Hard lifetime: Expires in 1409 seconds, Activated Lifesize Remaining: Unlimited Soft lifetime: Expires in 1193 seconds Mode: Tunnel, Type: Group VPN, State: installed Anti-replay service: D3P enabled
Für MX-Gruppenmitglieder:
user@GM-0003> show security group-vpn member ipsec security-associations Total active tunnels: 1 ID Server Port Algorithm SPI Life:sec/kb GId lsys <>10001 10.17.101.1 848 ESP:aes-256/sha256-128 dddef414 1308/ unlim 1 root user@GM-0003> show security group-vpn member ipsec security-associations detail Virtual-system: root Group VPN Name: GROUP_ID-0001 Local Gateway: 10.18.103.1, GDOI Server: 10.17.101.1 Group Id: 1 Rule Match Direction: output, Tunnel-MTU: 1400 Routing Instance: default DF-bit: clear Stats: Pull Succeeded : 1 Pull Failed : 0 Pull Timeout : 0 Pull Aborted : 0 Push Succeeded : 2 Push Failed : 0 Server Failover : 0 Delete Received : 0 Exceed Maximum Keys(4) : 0 Exceed Maximum Policies(1): 0 Unsupported Algo : 0 Flags: Rekey Needed: no List of policies received from server: Tunnel-id: 10001 Source IP: ipv4_subnet(any:0,[0..7]=172.16.0.0/12) Destination IP: ipv4_subnet(any:0,[0..7]=172.16.0.0/12) Direction: bi-directional, SPI: dddef414 Protocol: ESP, Authentication: sha256-128, Encryption: aes-256 Hard lifetime: Expires in 1305 seconds, Activated Lifesize Remaining: Unlimited Soft lifetime: Expires in 1087 seconds Mode: Tunnel, Type: Group VPN, State: installed Anti-replay service: D3P enabled
Überprüfen von IPsec-Richtlinien für Gruppenmitglieder
Zweck
Zeigen Sie die IPsec-Richtlinie auf einem Gruppenmitglied einer Firewall der SRX-Serie oder einer virtuellen vSRX-Firewall an.
Dieser Befehl ist für Gruppenmitglieder der MX-Serie nicht verfügbar.
Was
Geben Sie im Betriebsmodus den Befehl für Gruppenmitglieder der SRX-Firewall oder vSRX Virtual Firewall ein.show security group-vpn member policy
user@GM-0001> show security group-vpn member policy Group VPN Name: GROUP_ID-0001, Group Id: 1 From-zone: LAN, To-zone: WAN Tunnel-id: 49152, Policy type: Secure Source : IP <172.16.0.0 - 172.31.255.255>, Port <0 - 65535>, Protocol <0> Destination : IP <172.16.0.0 - 172.31.255.255>, Port <0 - 65535>, Protocol <0> Tunnel-id: 63488, Policy type: Fail-close Source : IP <0.0.0.0 - 255.255.255.255>, Port <0 - 65535>, Protocol <0> Destination : IP <0.0.0.0 - 255.255.255.255>, Port <0 - 65535>, Protocol <0>
