Konfigurieren des statischen Schlüsselprofils für Junos Key Manager
Beispiel: Konfigurieren des Profils für statische Schlüssel für Site-to-Site-VPN
Beispiel: Konfigurieren des statischen Schlüsselprofils für AutoVPN
Konfigurieren des Quantum Key Manager-Schlüsselprofils für Junos Key Manager
Beispiel: Konfigurieren des Quantum Key Manager-Schlüsselprofils für Site-to-Site-IPsec-VPN
Quantum Safe IPsec VPN
Erfahren Sie, wie Sie die Out-of-Band-Schlüsselabrufmechanismen im IKED-Prozess verwenden und konfigurieren, um mit quantengesicherten IKE- und IPsec-Sicherheitszuordnungen auszuhandeln.
Quantensicherheit im Überblick
Der IPsec-Kommunikationskanal basiert auf dem IKE-Protokoll (Internet Key Exchange). Das IKE unterhält Sicherheitsparameter, um den Datenverkehr zu schützen. Zu den Sicherheitsparametern gehören Verschlüsselungs- und Authentifizierungsalgorithmen sowie zugehörige Schlüssel.
Die Sicherheitsprotokolle stützen sich auf asymmetrische kryptografische Algorithmen wie Diffie Hellman (DH) oder Elliptic Curve Diffie Hellman (ECDH), um festzustellen, dass Schlüssel anfällig für Angriffe sind.
Um Sicherheitsangriffe zu vermeiden, führt der RFC8784 eine Out-of-Band-Methode ein. Die Out-of-Band-Methode fügt dem Initiator und dem Responder einen geheimen Schlüssel hinzu. Der geheime Schlüssel ist der Post-Quantum Pre-Shared Key (PPK).
Sie können die PPK zusätzlich zur Authentifizierungsmethode in IKEv2 verwenden.
PPK bietet Quantenwiderstand für alle untergeordneten Sicherheitszuordnungen in anfänglich ausgehandelten IPsec-Sicherheitszuordnungen und allen nachfolgenden IPsec-Sicherheitszuordnungen.
Mit PPK und Peer-Authentifizierungsschlüssel können Initiator und Responder Schlüsselkonflikte erkennen.
Quantensicherheit im Überblick
Der IPsec-Kommunikationskanal basiert auf dem IKE-Protokoll (Internet Key Exchange). Das IKE unterhält Sicherheitsparameter, um den Datenverkehr zu schützen. Zu den Sicherheitsparametern gehören Verschlüsselungs- und Authentifizierungsalgorithmen sowie zugehörige Schlüssel.
Die Sicherheitsprotokolle stützen sich auf asymmetrische kryptografische Algorithmen wie Diffie Hellman (DH) oder Elliptic Curve Diffie Hellman (ECDH), um festzustellen, dass Schlüssel anfällig für Angriffe sind.
Um Sicherheitsangriffe zu vermeiden, führt der RFC8784 eine Out-of-Band-Methode ein. Die Out-of-Band-Methode fügt dem Initiator und dem Responder einen geheimen Schlüssel hinzu. Der geheime Schlüssel ist der Post-Quantum Pre-Shared Key (PPK).
Sie können die PPK zusätzlich zur Authentifizierungsmethode in IKEv2 verwenden.
PPK bietet Quantenwiderstand für alle untergeordneten Sicherheitszuordnungen in anfänglich ausgehandelten IPsec-Sicherheitszuordnungen und allen nachfolgenden IPsec-Sicherheitszuordnungen.
Mit PPK und Peer-Authentifizierungsschlüssel können Initiator und Responder Schlüsselkonflikte erkennen.
Junos Key Manager – Übersicht
Sie können Junos Key Manager (JKM) verwenden, um die statischen Schlüssel oder dynamischen Schlüssel zu konfigurieren, um die Datenebene und die Steuerungsebene zu schützen.
Der JKM-Prozess fungiert als Schlüsselspeicher und Proxy zwischen dem Client oder der Kryptoanwendung. Der Client oder die Kryptoanwendung benötigt einen Schlüssel, um eine verschlüsselte und authentifizierte quantensichere Sitzung mit dem Peer oder der Anwendung einzurichten. Der Quantentresor verwendet den Out-of-Band-Schlüsselabrufmechanismus, der es zwei Peers ermöglicht, den Schlüssel zu erhalten. Unterschiedliche Out-of-Band-Mechanismen haben unterschiedliche Protokolle oder Methoden zur Kommunikation. Das JKM bietet eine gemeinsame, einheitliche Schnittstelle für die Kommunikation von Client- oder Kryptoanwendungen.
Schlüssel-Rückruf-Mechanismus
Zwei Out-of-Band-Schlüsselabrufmechanismen im IKED-Prozess zur Aushandlung mit quantengesicherten IKE- und IPsec-SAs.
Statischer Schlüssel: Bei statischen Schlüsselprofilen können Sie eine statische Schlüssel-ID und einen entsprechenden Schlüssel konfigurieren. Die gleiche statische Schlüssel-ID und der gleiche Schlüssel werden jedes Mal generiert, wenn eine Anforderung an JKM über ein statisches Schlüsselprofil gestellt wird.
Quantenschlüssel-Manager: Mit Quantenschlüssel-Manager-Schlüsselprofilen können Sie auf die Quantenschlüsselverteilungsgeräte (QKD) und das Quantennetzwerk zugreifen. Das Quantennetzwerk generiert und tauscht Quantenschlüssel zwischen Peers aus. Generiert jedes Mal auf Anfrage an JKM über ein Quantenschlüssel-Manager-Schlüsselprofil eine andere Schlüssel-ID und einen anderen Schlüssel.
Junos Key Manager – Übersicht
Sie können Junos Key Manager (JKM) verwenden, um die statischen Schlüssel oder dynamischen Schlüssel zu konfigurieren, um die Datenebene und die Steuerungsebene zu schützen.
Der JKM-Prozess fungiert als Schlüsselspeicher und Proxy zwischen dem Client oder der Kryptoanwendung. Der Client oder die Kryptoanwendung benötigt einen Schlüssel, um eine verschlüsselte und authentifizierte quantensichere Sitzung mit dem Peer oder der Anwendung einzurichten. Der Quantentresor verwendet den Out-of-Band-Schlüsselabrufmechanismus, der es zwei Peers ermöglicht, den Schlüssel zu erhalten. Unterschiedliche Out-of-Band-Mechanismen haben unterschiedliche Protokolle oder Methoden zur Kommunikation. Das JKM bietet eine gemeinsame, einheitliche Schnittstelle für die Kommunikation von Client- oder Kryptoanwendungen.
Schlüssel-Rückruf-Mechanismus
Zwei Out-of-Band-Schlüsselabrufmechanismen im IKED-Prozess zur Aushandlung mit quantengesicherten IKE- und IPsec-SAs.
Statischer Schlüssel: Bei statischen Schlüsselprofilen können Sie eine statische Schlüssel-ID und einen entsprechenden Schlüssel konfigurieren. Die gleiche statische Schlüssel-ID und der gleiche Schlüssel werden jedes Mal generiert, wenn eine Anforderung an JKM über ein statisches Schlüsselprofil gestellt wird.
Quantenschlüssel-Manager: Mit Quantenschlüssel-Manager-Schlüsselprofilen können Sie auf die Quantenschlüsselverteilungsgeräte (QKD) und das Quantennetzwerk zugreifen. Das Quantennetzwerk generiert und tauscht Quantenschlüssel zwischen Peers aus. Generiert jedes Mal auf Anfrage an JKM über ein Quantenschlüssel-Manager-Schlüsselprofil eine andere Schlüssel-ID und einen anderen Schlüssel.
Schlüsselprofil für Quantum Safe IPsec VPN verwenden
Bei statischen Schlüsselprofilen können Sie eine statische Schlüssel-ID und einen entsprechenden Schlüssel konfigurieren. Um die quantensicheren IPsec-Sicherheitszuordnungen einzurichten, verwenden Sie das statische Schlüsselprofil als Post-Quantum Pre-Shared Key (PPK)-Profil in der IPsec-VPN-Konfiguration. Verwendet denselben Schlüssel und dieselbe Schlüssel-ID, um eine vorhandene IKE-SA erneut zu authentifizieren.
Mit den Schlüsselprofilprofilprofilen des Quantenschlüsselmanagers benötigen Sie für den Zugriff auf die Quantennetzwerke Zugriff auf die QKD-Geräte. Das Quantennetzwerk generiert und tauscht Quantenschlüssel zwischen Peers aus. Sie können alle erforderlichen Parameter konfigurieren, wie z. B. die lokale SAE-ID, URL zum QKD-Gerät usw. Verwenden Sie zum Einrichten von IPsec-Sicherheitszuordnungen das Schlüsselprofil des Quantenschlüssel-Managers als PPK-Profil (Post-Quantum Pre-Shared Key) in der IPsec-VPN-Konfiguration. Verwendet einen anderen Schlüssel und eine andere Schlüssel-ID, um eine vorhandene IKE-SA erneut zu authentifizieren.
Schlüsselprofil für Quantum Safe IPsec VPN verwenden
Bei statischen Schlüsselprofilen können Sie eine statische Schlüssel-ID und einen entsprechenden Schlüssel konfigurieren. Um die quantensicheren IPsec-Sicherheitszuordnungen einzurichten, verwenden Sie das statische Schlüsselprofil als Post-Quantum Pre-Shared Key (PPK)-Profil in der IPsec-VPN-Konfiguration. Verwendet denselben Schlüssel und dieselbe Schlüssel-ID, um eine vorhandene IKE-SA erneut zu authentifizieren.
Mit den Schlüsselprofilprofilprofilen des Quantenschlüsselmanagers benötigen Sie für den Zugriff auf die Quantennetzwerke Zugriff auf die QKD-Geräte. Das Quantennetzwerk generiert und tauscht Quantenschlüssel zwischen Peers aus. Sie können alle erforderlichen Parameter konfigurieren, wie z. B. die lokale SAE-ID, URL zum QKD-Gerät usw. Verwenden Sie zum Einrichten von IPsec-Sicherheitszuordnungen das Schlüsselprofil des Quantenschlüssel-Managers als PPK-Profil (Post-Quantum Pre-Shared Key) in der IPsec-VPN-Konfiguration. Verwendet einen anderen Schlüssel und eine andere Schlüssel-ID, um eine vorhandene IKE-SA erneut zu authentifizieren.
Quantenschlüssel-Verteilung
Die Quantenschlüsselverteilung (QKD) ist eine sichere Schlüsselverteilungsmethode, bei der Quanten verwendet werden. Netzwerke verwenden Quantenkanäle, um an beiden Enden denselben Schlüssel zu generieren und den Quantenkanal zwischen den Peers zu überwachen. Diese Schlüssel sind dynamisch und schützen die Datenebene und die Steuerungsebene.
Key Management Entity (KME) ist der Begriff, den wir verwenden, um die QKD-Geräte auf der Verwaltungs- oder Steuerungsebene zu bezeichnen. QKD-Geräte sind über ihr Quanten- oder QKD-Netzwerk miteinander verbunden. Die KMEs verbinden sich über das öffentliche Netzwerk über die sicheren Kanäle zum Austausch von Steuermeldungen. Die Anwendungen, Secure Application Entity (SAEs) und Geräte interagieren mit KMEs über die sicheren Kanäle gemäß der ETSI-Spezifikation. HTTPS wird mit gegenseitiger TLS-Authentifizierung kombiniert und ermöglicht einen sicheren Betrieb über das QKD-Netzwerk.

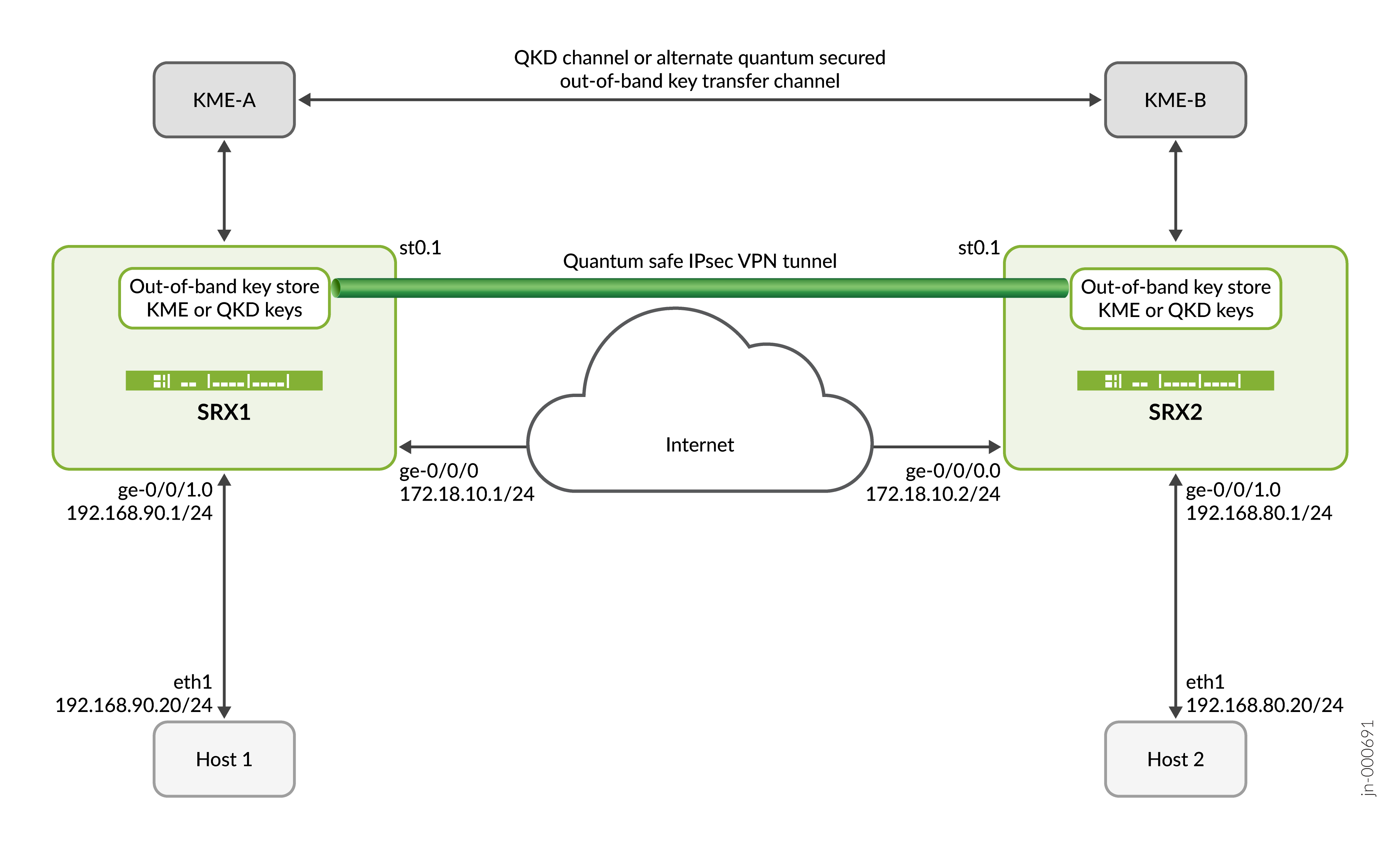

In der Abbildung 1 wird beschrieben, wie die beiden Geräte mit ihren entsprechenden QKD-Geräten interagieren, um eine quantengesicherte Sitzung aufzubauen
Die SAE-A-Rolle ist primär. SAE A fungiert als Initiator, um eine quantengesicherte Sitzung mit SAE B aufzubauen.
Die SAE-B-Rolle ist zweitrangig. SAE B fungiert als Responder.
Die SAE A fordert KME A über die API zum Abrufen des Schlüssels an, um einen neuen Quantenschlüssel zu generieren und für SAE B mit der SAE-Ziel-ID freizugeben.
Der KME A führt den Vorgang aus und antwortet auf SAE A mit der generierten Schlüssel-ID und dem Schlüsselmaterial.
KME B erhält das Schlüsselmaterial und den generierten ID-Schlüssel über das QKD-Netzwerk.
SAE A initiiert eine gesicherte Sitzung mit SAE B direkt unter Verwendung desselben Schlüssels und derselben Schlüssel-ID.
Durch den Austausch von Nachrichten wird eine sichere Sitzung mit SAE B eingerichtet.
SAE A sendet die Schlüssel-ID im Klartext oder verschlüsselt für den entsprechenden Quantenschlüssel, der zur Sicherung der Sitzung mit SAE B verwendet wird.
Sobald SAE B die Schlüssel-ID erhalten hat, kontaktiert SAE B KME B über die API Schlüssel mit IDs abrufen, um den entsprechenden Quantenschlüssel für die angegebene Schlüssel-ID und die Ziel-SAE-ID oder SAE A abzurufen.
Nachdem SAE B den Schlüssel erhalten hat, wird eine vollständig quantengesicherte Sitzung zwischen SAE A und SAE B eingerichtet.
Quantenschlüssel-Verteilung
Die Quantenschlüsselverteilung (QKD) ist eine sichere Schlüsselverteilungsmethode, bei der Quanten verwendet werden. Netzwerke verwenden Quantenkanäle, um an beiden Enden denselben Schlüssel zu generieren und den Quantenkanal zwischen den Peers zu überwachen. Diese Schlüssel sind dynamisch und schützen die Datenebene und die Steuerungsebene.
Key Management Entity (KME) ist der Begriff, den wir verwenden, um die QKD-Geräte auf der Verwaltungs- oder Steuerungsebene zu bezeichnen. QKD-Geräte sind über ihr Quanten- oder QKD-Netzwerk miteinander verbunden. Die KMEs verbinden sich über das öffentliche Netzwerk über die sicheren Kanäle zum Austausch von Steuermeldungen. Die Anwendungen, Secure Application Entity (SAEs) und Geräte interagieren mit KMEs über die sicheren Kanäle gemäß der ETSI-Spezifikation. HTTPS wird mit gegenseitiger TLS-Authentifizierung kombiniert und ermöglicht einen sicheren Betrieb über das QKD-Netzwerk.
In der Abbildung 2 wird beschrieben, wie die beiden Geräte mit ihren entsprechenden QKD-Geräten interagieren, um eine quantengesicherte Sitzung aufzubauen
Die SAE-A-Rolle ist primär. SAE A fungiert als Initiator, um eine quantengesicherte Sitzung mit SAE B aufzubauen.
Die SAE-B-Rolle ist zweitrangig. SAE B fungiert als Responder.
Die SAE A fordert KME A über die API zum Abrufen des Schlüssels an, um einen neuen Quantenschlüssel zu generieren und für SAE B mit der SAE-Ziel-ID freizugeben.
Der KME A führt den Vorgang aus und antwortet auf SAE A mit der generierten Schlüssel-ID und dem Schlüsselmaterial.
KME B erhält das Schlüsselmaterial und den generierten ID-Schlüssel über das QKD-Netzwerk.
SAE A initiiert eine gesicherte Sitzung mit SAE B direkt unter Verwendung desselben Schlüssels und derselben Schlüssel-ID.
Durch den Austausch von Nachrichten wird eine sichere Sitzung mit SAE B eingerichtet.
SAE A sendet die Schlüssel-ID im Klartext oder verschlüsselt für den entsprechenden Quantenschlüssel, der zur Sicherung der Sitzung mit SAE B verwendet wird.
Sobald SAE B die Schlüssel-ID erhalten hat, kontaktiert SAE B KME B über die API Schlüssel mit IDs abrufen, um den entsprechenden Quantenschlüssel für die angegebene Schlüssel-ID und die Ziel-SAE-ID oder SAE A abzurufen.
Nachdem SAE B den Schlüssel erhalten hat, wird eine vollständig quantengesicherte Sitzung zwischen SAE A und SAE B eingerichtet.
Konfigurieren des statischen Schlüsselprofils für Junos Key Manager
In diesem Beispiel wird gezeigt, wie ein statisches Schlüsselprofil für den Junos Key Manager konfiguriert wird. Konfigurieren Sie die statischen Schlüssel auf den betroffenen Gateways, und teilen Sie keine statischen Schlüssel über das Internet, um den IPsec-Tunnel einzurichten.
Anforderungen
-
Hardwareanforderungen: Juniper Networks® SRX1500 Firewall und höher nummerierte Gerätemodelle oder Juniper Networks® Virtuelle Firewall vSRX (vSRX3.0).
-
Softwareanforderungen: Junos OS Version 22.4R1 oder höher mit JUNOS ike und JUNOS Key Manager Paketen.
Überblick
Bei statischen Schlüsselprofilen müssen Sie eine statische Schlüssel-ID und einen entsprechenden Schlüssel konfigurieren. Wenn Sie das statische Schlüsselprofil im IPsec-VPN-Objekt verwenden, werden bei der erneuten Authentifizierung für vorhandene IKE-Sicherheitszuordnungen derselbe Schlüssel und dieselbe Schlüssel-ID verwendet.
Konfiguration
Konfigurieren Sie das statische Schlüsselprofil für den Junos Key Manager.
user@host# set security key-manager profiles km_profile_1 static key-id ascii-text test-ppk-id user@host# set security key-manager profiles km_profile_1 static key ascii-text qjwbdip139u5mcy89m28pcgowerefnkjsdg
Verifizierung
Zweck
Überprüfen Sie das statische Schlüsselprofil und die statischen Schlüssel.
Action!
Rufen Sie im Betriebsmodus die request security key-manager profiles get profile-keys name km_profile_1 auf, um das statische Schlüsselprofil und die Schlüssel anzuzeigen.
user@host> request security key-manager profiles get profile-keys name km_profile_1
- Response:
- Status: SUCCESS
- Name: km_profile_1
- Type: Static
- Key-size: 280 bits
- Key-count: 1
- Key-ids:
- test-ppk-id
- Keys:
- 716a776264697031333975356d637938396d32387063676f77657265666e6b6a736467Geben Sie im Betriebsmodus die ein show security key-manager profiles name km_profile_1 detail , um die Details des statischen Schlüsselprofils anzuzeigen.
user@host> show security key-manager profiles name km_profile_1 detail
Name: km_profile_1, Index: 1, Type: Static
Configured-at: 10.09.23 (20:16:34)
Time-elapsed: 0 hrs 2 mins 21 secs
Request stats:
Received: 1
In-progress: 0
Success: 1
Failed: 0
Bedeutung
Zeigt request security key-manager profiles get profile-keys name km_profile_1 den Status, den Namen des statischen Schlüsselprofils, den Typ, die Schlüsselgröße, die Schlüssel-ID und die Schlüssel an.
Zeigt show security key-manager profiles name km_profile_1 detail den Namen, den Typ und den Anforderungsstatus des statischen Schlüsselprofils an.
Beispiel: Konfigurieren des Profils für statische Schlüssel für Site-to-Site-VPN
Verwenden Sie dieses Konfigurationsbeispiel, um das statische Schlüsselprofil zu konfigurieren. Sie können das statische Schlüsselprofil verwenden, um eine IPsec-Site-to-Site-VPN-Infrastruktur zu sichern.
Sie können eine IPsec-Site-to-Site-VPN-Infrastruktur sichern, indem Sie das statische Schlüsselprofil konfigurieren.
In diesem Konfigurationsbeispiel verwenden die SRX1- und SRX2-Geräte das statische Schlüsselprofil, um die QKD-Schlüssel über IPsec-VPN abzurufen. Die QKD-Tasten helfen dabei, Datenverkehr sicher über das Internet zu senden.
|
Lesezeit |
Weniger als eine Stunde |
|
Konfigurationszeit |
Weniger als eine Stunde |
- Beispiele für Voraussetzungen
- Vorbereitungen
- Funktionsübersicht
- Topologieübersicht
- Topologie-Illustration
- Schritt-für-Schritt-Konfiguration auf Firewall-Geräten der SRX-Serie
- Verifizierung
- Anlage 1: Festlegen von Befehlen auf allen Geräten
- Anlage 2: Konfigurationsausgabe am Prüfling anzeigen
Beispiele für Voraussetzungen
|
Hardwareanforderungen |
® Juniper Networks SRX1500 Firewall oder höher Gerätemodelle oder Juniper Networks® Virtuelle Firewall vSRX (vSRX3.0) |
|
Softwareanforderungen |
Junos OS Version 22.4R1 oder höher. |
Vorbereitungen
|
Vorteile |
|
|
Nützliche Ressourcen |
|
|
Mehr erfahren |
|
|
Praktische Erfahrung |
|
|
Mehr erfahren |
Funktionsübersicht
| IPsec-VPN |
Stellen Sie eine IPsec-VPN-Topologie bereit, bei der Firewall-Geräte der SRX-Serie über VPN-Tunnel verbunden sind, die Datenverkehr durch den IPsec-VPN-Tunnel leiten. Die VPN-Tunnel werden später für die Verwendung von Quantenschlüsseln konfiguriert, was sie zu quantensicheren VPN-Tunneln macht. |
| IKE-Gateway |
Stellen Sie eine sichere Verbindung her, verwendet das IKE-Gateway die IKE-Richtlinie, um sich bei der Überprüfung des Zertifikats auf die konfigurierte Gruppe von Zertifizierungsstellen (CA-Profilen) zu beschränken. |
| Vorschläge | |
| IKE-Vorschlag |
Definieren Sie die Algorithmen und Schlüssel, die zum Herstellen der sicheren IKE-Verbindung mit dem Peersicherheitsgateway verwendet werden. IKE erstellt die dynamischen Sicherheitszuordnungen und handelt sie für IPsec aus. |
| IPsec-Vorschlag |
Listen Sie Protokolle, Algorithmen und Sicherheitsdienste auf, die mit dem Remote-IPsec-Peer ausgehandelt werden sollen. |
| Richtlinien | |
| IKE-Richtlinie |
Definieren Sie eine Kombination von Sicherheitsparametern (IKE-Vorschlägen), die während der IKE-Aushandlung verwendet werden sollen. |
| IPsec-Richtlinie |
Sie enthalten Regeln und Sicherheitsrichtlinien, um Gruppen-VPN-Datenverkehr zwischen den angegebenen Zonen zuzulassen. |
| Sicherheitsrichtlinie |
Hier können Sie den Typ des Datenverkehrs auswählen, der über die IPsec-Sicherheitszuordnungen gesichert werden soll.
|
|
Profile |
|
|
Schlüsselprofil |
Definieren Sie, wie die Firewall-Geräte der SRX-Serie das statische Schlüsselprofil verwenden, um die QKD-Schlüssel im IPsec-VPN abzurufen, um Datenverkehr sicher über das Internet zu senden.
|
| PPK-Profil |
Geben Sie an, welches Schlüsselprofil zum Einrichten quantensicherer IKE- oder IPsec-Sicherheitszuordnungen verwendet werden soll, indem Sie auf das Schlüsselprofil unter dem IKE-Gateway verweisen. |
| Zertifikate | |
| CA-Zertifikat | Überprüfen Sie die Identität von Geräten und authentifizieren Sie die Kommunikationsverbindung zwischen ihnen. |
| Lokales Zertifikat | Generieren Sie eine PKI, und registrieren Sie sie mit dem CA-Zertifikat zur Überprüfung. |
| KME-Zertifikat | Vom Anbieter generiertes Drittanbieterzertifikat |
| Sicherheitszonen | |
| Vertrauen |
Netzwerksegment in der Hostzone |
| Unglaubwürdigkeit |
Netzwerksegment in der Zielserverzone |
| vpn |
Netzwerksegment, über das SRX1- und SRX2-Geräte interagieren. |
|
Primäre Verifizierungsaufgaben |
Stellen Sie sicher, dass die eingerichteten IKE- und IPsec-Sicherheitszuordnungen quantensicher sind. |
Topologieübersicht
In diesem Beispiel initiiert SRX1 die Aushandlung von quantensicheren IPsec-Tunneln mit SRX2 unter Verwendung eines CLI-konfigurierten statischen Schlüssels. SRX2 reagiert auf diese Anfrage, indem es die Identität von SRX1 zusammen mit dem Schlüssel verifiziert und ein quantensicheres IPsec-VPN einrichtet. Sobald der Tunnel eingerichtet ist, wird der Datenverkehr zwischen Host1 und Host2 mit dem eingerichteten IPsec-Tunnel gesichert.
|
Hostname |
Rolle |
Funktion |
|---|---|---|
| SRX1 |
Firewall der SRX-Serie in der Lage, IPsec-Tunnel einzurichten |
Initiiert die Aushandlung von IKE- oder IPsec-Sicherheitszuordnungen und richtet quantensichere IPsec-Tunnel mit SRX2 ein, wobei ein statischer Schlüssel verwendet wird, der auf dem SRX1 konfiguriert ist. |
| SRX2 | Firewall der SRX-Serie in der Lage, IPsec-Tunnel einzurichten | Reagiert auf die von SRX1 initiierte IKE- oder IPsec-SA-Aushandlung und richtet quantensichere IPsec-Tunnel mit einem statischen Schlüssel ein, der auf dem SRX2 konfiguriert ist. |
| Gastgeber1 | Einen Host innerhalb der vertrauenswürdigen Zone oder LAN-Seite von SRX1 | Initiiert clientseitigen Datenverkehr zu Host2 |
| Gastgeber 2 | Einen Host innerhalb der vertrauenswürdigen Zone oder LAN-Seite von SRX2 | Reagiert auf clientseitigen Datenverkehr von Host1 |

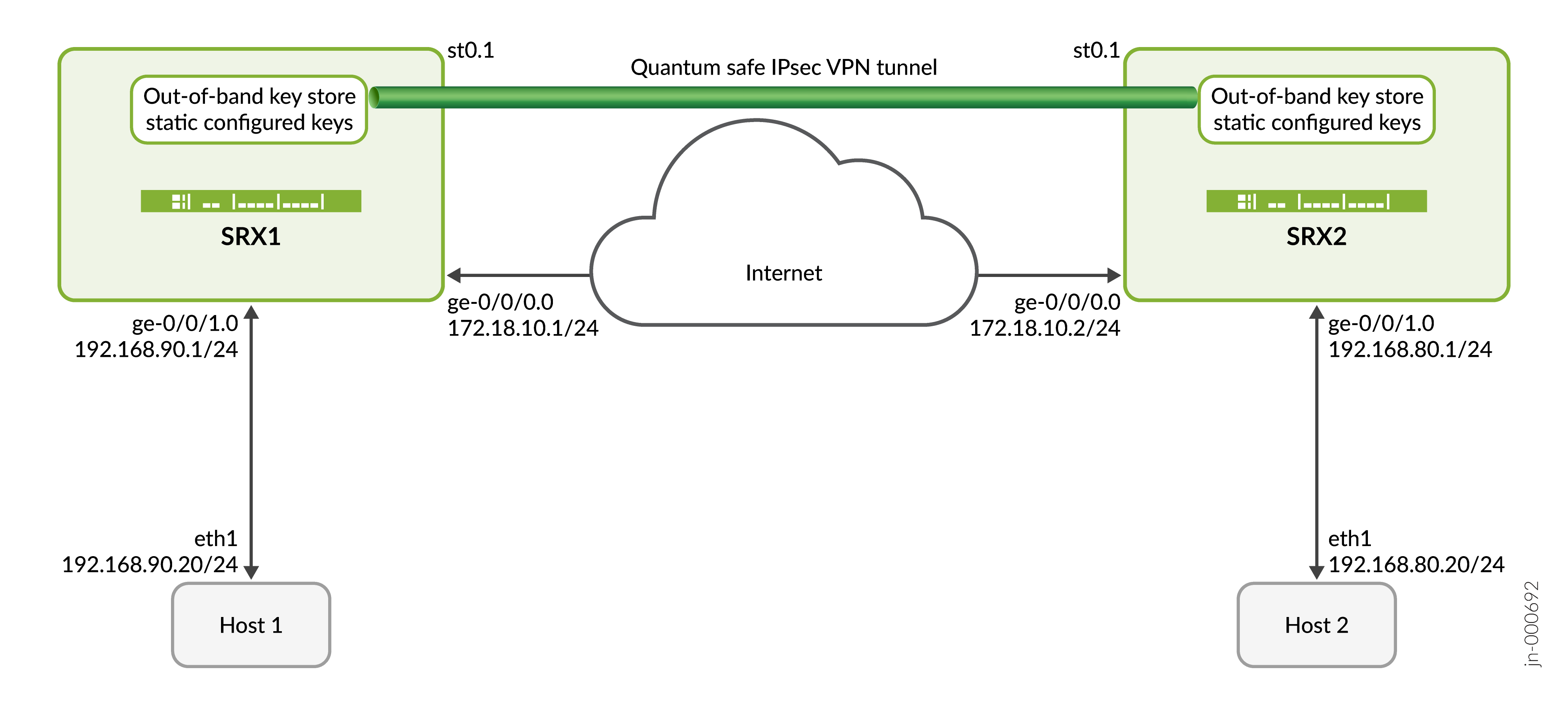

Topologie-Illustration
Schritt-für-Schritt-Konfiguration auf Firewall-Geräten der SRX-Serie
Vollständige Beispielkonfigurationen für den Prüfling finden Sie unter:
Diese Konfiguration gilt nur für SRX1- und SRX2-Geräte. Sie müssen die entsprechenden gerätespezifischen Konfigurationsänderungen vornehmen.
-
Konfigurieren Sie die Schnittstellen.
[edit interfaces] user@srx# set ge-0/0/0 unit 0 family inet address 172.18.10.1/24 user@srx# set st0 unit 1 family inet user@srx# set ge-0/0/1 unit 0 family inet address 192.168.90.1/24
-
Konfigurieren Sie ein Schlüsselprofil vom Typ static mit einer Schlüssel-ID und einem entsprechenden Schlüssel.
[edit security key-manager profiles] user@srx# set km_profile_1 static key-id ascii-text test-key-id user@srx# set km_profile_1 static key ascii-text qjwbdip139u5mcy89m28pcgowerefnkjsdg
-
Konfigurieren Sie die Sicherheitszonen.
[edit security zones] user@srx# set security-zone untrust host-inbound-traffic system-services ike user@srx# set security-zone untrust interfaces ge-0/0/0.0 user@srx# set security-zone vpn interfaces st0.1 user@srx# set security-zone trust host-inbound-traffic system-services ping user@srx# set security-zone trust interfaces ge-0/0/1.0
[edit security policies] user@srx# set from-zone trust to-zone vpn policy vpn_out match source-address any user@srx# set from-zone trust to-zone vpn policy vpn_out match destination-address any user@srx# set from-zone trust to-zone vpn policy vpn_out match application any user@srx# set from-zone trust to-zone vpn policy vpn_out then permit user@srx# set from-zone vpn to-zone trust policy vpn_in match source-address any user@srx# set from-zone vpn to-zone trust policy vpn_in match destination-address any user@srx# set from-zone vpn to-zone trust policy vpn_in match application any user@srx# set from-zone vpn to-zone trust policy vpn_in then permit
[edit security ike proposal] user@srx# set IKE_PROP authentication-method pre-shared-keys user@srx# set IKE_PROP dh-group group14 user@srx# set IKE_PROP authentication-algorithm sha-256 user@srx# set IKE_PROP encryption-algorithm aes-256-cbc user@srx# set IKE_PROP lifetime-seconds 3600
[edit security ike policy] user@srx# set IKE_POL proposals IKE_PROP user@srx# set IKE_POL pre-shared-key ascii-text ipsec-test
[edit security ike gateway] user@srx# set IKE_GW ike-policy IKE_POL user@srx# set IKE_GW address 172.18.10.2 user@srx# set IKE_GW external-interface ge-0/0/0.0 user@srx# set IKE_GW local-address 172.18.10.1 user@srx# set IKE_GW version v2-only user@srx# set IKE_GW ppk-profile km_profile_1
[edit security ipsec proposal] user@srx# set IPSEC_PROP protocol esp user@srx# set IPSEC_PROP authentication-algorithm hmac-sha-256-128 user@srx# set IPSEC_PROP encryption-algorithm aes-256-cbc user@srx# set IPSEC_PROP lifetime-seconds 2400
[edit security ipsec policy] user@srx# set IPSEC_POL proposals IPSEC_PROP
[edit security ipsec vpn] user@srx# set IPSEC_VPN bind-interface st0.1 user@srx# set IPSEC_VPN ike gateway IKE_GW user@srx# set IPSEC_VPN ike ipsec-policy IPSEC_POL user@srx# set IPSEC_VPN traffic-selector ts1 local-ip 192.168.90.0/24 user@srx# set IPSEC_VPN traffic-selector ts1 remote-ip 192.168.80.0/24 user@srx# set IPSEC_VPN establish-tunnels immediately
Verifizierung
Dieser Abschnitt enthält eine Liste der show-Befehle, mit denen Sie die Funktion in diesem Beispiel überprüfen können.
|
Befehl |
Verifizierungsaufgabe |
|---|---|
|
security ike security-associations detail anzeigen |
Stellen Sie sicher, dass die IKE-Sicherheitszuordnungen eingerichtet sind. |
|
Sicherheits-IPsec-Sicherheitszuordnungen anzeigen |
Stellen Sie sicher, dass die IPsec-Sicherheitszuordnungen eingerichtet sind. |
|
IPSec-Sicherheitsstatistiken anzeigen |
Überprüfen Sie die IPsec-Verschlüsselungs- und -Entschlüsselungsstatistiken. |
|
Details zu Sicherheitsschlüssel-Manager-Profilen anzeigen |
|
|
ping 192.168.80.20 Quelle 192.168.90.20 Anzahl 4 |
- Überprüfen von IKE-SAs
- Überprüfen von IPsec-Sicherheitszuordnungen
- Überprüfen von IPsec-Statistiken
- Schlüssel-Manager-Profil überprüfen
- Ping von HOST 1 zu HOST 2
Überprüfen von IKE-SAs
Zweck
Überprüfen der IKE-Sicherheitszuordnungen
Action!
Geben Sie im Betriebsmodus den show security ike security-associations detail Befehl ein, um die IKE-Sicherheitszuordnungen anzuzeigen.
user@srx> show security ike security-associations detail IKE peer 172.18.10.2, Index 1, Gateway Name: IKE_GW
Role: Initiator, State: UP
Initiator cookie: dee592254e808a2b, Responder cookie: 51f6b1d4a8618332 Exchange type: IKEv2, Authentication method: Pre-shared-keys
Local gateway interface: ge-0/0/2.0 Routing instance: default
Local: 172.18.10.1:500, Remote: 172.18.10.2:500
Lifetime: Expires in 1286 seconds Reauth Lifetime: Disabled
IKE Fragmentation: Enabled, Size: 576 SRG ID: 0
Remote Access Client Info: Unknown Client Peer ike-id: 172.18.10.2
AAA assigned IP: 0.0.0.0
PPK-profile: km_profile_1 Optional: No
State : Used
Algorithms:
Authentication : hmac-sha256-128
Encryption : aes256-cbc Pseudo random function: hmac-sha256 Diffie-Hellman group : DH-group-14
Traffic statistics:
Input bytes : 1058
Output bytes : 1074
Input packets: 4
Output packets: 4
Input fragmented packets: 0
Output fragmented packets: 0
IPSec security associations: 4 created, 1 deleted Phase 2 negotiations in progress: 1
IPSec Tunnel IDs: 500002
Negotiation type: Quick mode, Role: Initiator, Message ID: 0 Local: 172.18.10.1:500, Remote: 172.18.10.2:500
Local identity: 172.18.10.1
Remote identity: 172.18.10.2 Flags: IKE SA is created
IPsec SA Rekey CREATE_CHILD_SA exchange stats:
Initiator stats: Responder stats:
Request Out : 0 Request In : 1
Response In : 0 Response Out : 1
No Proposal Chosen In : 0 No Proposal Chosen Out : 0
Invalid KE In : 0 Invalid KE Out : 0
TS Unacceptable In : 0 TS Unacceptable Out : 0
Res DH Compute Key Fail : 0 Res DH Compute Key Fail: 0 Res Verify SA Fail : 0
Res Verify DH Group Fail: 0 Res Verify TS Fail : 0
Bedeutung
Die Role: Initiator, State: UPFelder , PPK-profile: km_profile_1 Optional: No, IPSec security associations: 4 createdund Flags: IKE SA is created zeigen an, dass die IKE-Sicherheitszuordnungen erfolgreich erstellt wurden.
Überprüfen von IPsec-Sicherheitszuordnungen
Zweck
Überprüfen der IPsec-Sicherheitszuordnungen
Action!
Geben Sie im Betriebsmodus den show security ipsec security-associations detail Befehl ein, um die IPsec-Sicherheitszuordnungen anzuzeigen.
user@srx> show security ipsec security-associations detail ID: 500002 Virtual-system: root, VPN Name: IPSEC_VPN Local Gateway: 172.18.10.1, Remote Gateway: 172.18.10.2 Traffic Selector Name: ts1 Local Identity: ipv4(192.168.90.0-192.168.90.255) Remote Identity: ipv4(192.168.80.0-192.168.80.255) TS Type: traffic-selector Version: IKEv2 Quantum Secured: Yes PFS group: N/A SRG ID: 0 DF-bit: clear, Copy-Outer-DSCP Disabled, Bind-interface: st0.1, Policy-name: IPSEC_POL Port: 500, Nego#: 0, Fail#: 0, Def-Del#: 0 Flag: 0 Multi-sa, Configured SAs# 0, Negotiated SAs#: 0 Tunnel events: Thu Mar 30 2023 23:43:42: IPsec SA negotiation succeeds (1 times) Location: FPC 0, PIC 0, KMD-Instance 0 Anchorship: Thread 1 Distribution-Profile: default-profile Direction: inbound, SPI: 0x983a0221, AUX-SPI: 0 , VPN Monitoring: - Hard lifetime: Expires in 1330 seconds Lifesize Remaining: Unlimited Soft lifetime: Expires in 662 seconds Mode: Tunnel(0 0), Type: dynamic, State: installed Protocol: ESP, Authentication: hmac-sha256-128, Encryption: aes-cbc (256 bits) Anti-replay service: counter-based enabled, Replay window size: 64 Extended-Sequence-Number: Disabled tunnel-establishment: establish-tunnels-immediately IKE SA Index: 1 Direction: outbound, SPI: 0x4112746b, AUX-SPI: 0 , VPN Monitoring: - Hard lifetime: Expires in 1330 seconds Lifesize Remaining: Unlimited Soft lifetime: Expires in 662 seconds Mode: Tunnel(0 0), Type: dynamic, State: installed Protocol: ESP, Authentication: hmac-sha256-128, Encryption: aes-cbc (256 bits) Anti-replay service: counter-based enabled, Replay window size: 64 Extended-Sequence-Number: Disabled tunnel-establishment: establish-tunnels-immediately IKE SA Index: 1
Bedeutung
tunnel-establishment: establish-tunnels-immediately IKE SA Index: 1 Die Version: IKEv2 Quantum Secured: Yes und-Felder zeigen an, dass die IPsec-Sicherheitszuordnungen erfolgreich erstellt wurden.
Die Beispielausgabe bestätigt die IPsec-Sicherheitszuordnungen.
Überprüfen von IPsec-Statistiken
Zweck
Überprüfen Sie die IPsec-Statistiken.
Action!
Geben Sie im Betriebsmodus den show security ipsec statistics Befehl ein, um die IPsec-Statistiken anzuzeigen.
user@srx> show security ipsec statistics ESP Statistics: Encrypted bytes: 624 Decrypted bytes: 624 Encrypted packets: 4 Decrypted packets: 4 AH Statistics: Input bytes: 0 Output bytes: 0 Input packets: 0 Output packets: 0 Errors: AH authentication failures: 0, Replay errors: 0 ESP authentication failures: 0, ESP decryption failures: 0 Bad headers: 0, Bad trailers: 0 Invalid SPI: 0, TS check fail: 0 Exceeds tunnel MTU: 0 Discarded: 0
Bedeutung
AH Statistics Die ESP Statistics und-Felder zeigen die IPsec-Statistiken an.
Schlüssel-Manager-Profil überprüfen
Zweck
Überprüfen Sie das Profil des Schlüsselmanagers.
Action!
Geben Sie im Betriebsmodus die show security key-manager profiles Details ein, um das Schlüsselmanagerprofil anzuzeigen.
user@srx> show security key-manager profiles detail Name: km_profile_1, Index: 1, Type: Static Configured-at: 30.03.23 (23:22:43) Time-elapsed: 1 hrs 16 mins 3 secs Request stats: Received: 1 In-progress: 0 Success: 1 Failed: 0
Bedeutung
Type: Static Die Name: km_profile_1 und-Felder zeigen das Profil des Schlüsselmanagers.
Ping von HOST 1 zu HOST 2
Zweck
Überprüfen Sie die Konnektivität von HOST 1 zu HOST 2.
Action!
Geben Sie im Betriebsmodus den Ping 192.168.80.20 Quelle 192.168.90.20 Zähler 4 ein, um die Konnektivität von HOST 1 zu HOST 2 anzuzeigen.
user@HOST1# ping 192.168.80.20 source 192.168.90.20 count 4 PING 192.168.80.20 (192.168.80.20): 56 data bytes 64 bytes from 192.168.80.1: icmp_seq=0 ttl=64 time=2.151 ms 64 bytes from 192.168.80.1: icmp_seq=1 ttl=64 time=1.710 ms 64 bytes from 192.168.80.1: icmp_seq=2 ttl=64 time=1.349 ms 64 bytes from 192.168.80.1: icmp_seq=3 ttl=64 time=1.597 ms --- 192.168.80.1 ping statistics --- 4 packets transmitted, 4 packets received, 0% packet loss round-trip min/avg/max/stddev = 1.349/1.702/2.151/0.290 ms Data traffic is successfully flowing between the HOSTs
Bedeutung
Der PING 192.168.80.20 (192.168.80.20): 56 data bytes bestätigt die Verbindung von HOST 1 zu HOST 2.
Anlage 1: Festlegen von Befehlen auf allen Geräten
Legen Sie die Befehlsausgabe auf allen Geräten fest.
Set-Befehle auf SRX1
set security key-manager profiles km_profile_1 static key-id ascii-text test-key-id set security key-manager profiles km_profile_1 static key ascii-text qjwbdip139u5mcy89m28pcgowerefnkjsdg set interfaces ge-0/0/0 unit 0 family inet address 172.18.10.1/24 set interfaces st0 unit 1 family inet set interfaces ge-0/0/1 unit 0 family inet address 192.168.90.1/24 set security zones security-zone untrust host-inbound-traffic system-services ike set security zones security-zone untrust interfaces ge-0/0/0.0 set security zones security-zone vpn interfaces st0.1 set security zones security-zone trust host-inbound-traffic system-services ping set security zones security-zone trust interfaces ge-0/0/1.0 set security policies from-zone trust to-zone vpn policy vpn_out match source-address any set security policies from-zone trust to-zone vpn policy vpn_out match destination-address any set security policies from-zone trust to-zone vpn policy vpn_out match application any set security policies from-zone trust to-zone vpn policy vpn_out then permit set security policies from-zone vpn to-zone trust policy vpn_in match source-address any set security policies from-zone vpn to-zone trust policy vpn_in match destination-address any set security policies from-zone vpn to-zone trust policy vpn_in match application any set security policies from-zone vpn to-zone trust policy vpn_in then permit set security ike proposal IKE_PROP authentication-method pre-shared-keys set security ike proposal IKE_PROP dh-group group14 set security ike proposal IKE_PROP authentication-algorithm sha-256 set security ike proposal IKE_PROP encryption-algorithm aes-256-cbc set security ike proposal IKE_PROP lifetime-seconds 3600 set security ike policy IKE_POL proposals IKE_PROP set security ike policy IKE_POL pre-shared-key ascii-text ipsec-test set security ike gateway IKE_GW ike-policy IKE_POL set security ike gateway IKE_GW address 172.18.10.2 set security ike gateway IKE_GW external-interface ge-0/0/0.0 set security ike gateway IKE_GW local-address 172.18.10.1 set security ike gateway IKE_GW version v2-only set security ike gateway IKE_GW ppk-profile km_profile_1 set security ipsec proposal IPSEC_PROP protocol esp set security ipsec proposal IPSEC_PROP authentication-algorithm hmac-sha-256-128 set security ipsec proposal IPSEC_PROP encryption-algorithm aes-256-cbc set security ipsec proposal IPSEC_PROP lifetime-seconds 2400 set security ipsec policy IPSEC_POL proposals IPSEC_PROP set security ipsec vpn IPSEC_VPN bind-interface st0.1 set security ipsec vpn IPSEC_VPN ike gateway IKE_GW set security ipsec vpn IPSEC_VPN ike ipsec-policy IPSEC_POL set security ipsec vpn IPSEC_VPN traffic-selector ts1 local-ip 192.168.90.0/24 set security ipsec vpn IPSEC_VPN traffic-selector ts1 remote-ip 192.168.80.0/24 set security ipsec vpn IPSEC_VPN establish-tunnels immediately
Festlegen von Befehlen auf der SRX2
set security key-manager profiles km_profile_1 static key-id ascii-text test-key-id set security key-manager profiles km_profile_1 static key ascii-text qjwbdip139u5mcy89m28pcgowerefnkjsdg set interfaces ge-0/0/0 unit 0 family inet address 172.18.10.2/24 set interfaces st0 unit 1 family inet set interfaces ge-0/0/1 unit 0 family inet address 192.168.80.1/24 set security zones security-zone untrust host-inbound-traffic system-services ike set security zones security-zone untrust interfaces ge-0/0/0.0 set security zones security-zone vpn interfaces st0.1 set security zones security-zone trust host-inbound-traffic system-services ping set security zones security-zone trust interfaces ge-0/0/1.0 set security policies from-zone trust to-zone vpn policy vpn_out match source-address any set security policies from-zone trust to-zone vpn policy vpn_out match destination-address any set security policies from-zone trust to-zone vpn policy vpn_out match application any set security policies from-zone trust to-zone vpn policy vpn_out then permit set security policies from-zone vpn to-zone trust policy vpn_in match source-address any set security policies from-zone vpn to-zone trust policy vpn_in match destination-address any set security policies from-zone vpn to-zone trust policy vpn_in match application any set security policies from-zone vpn to-zone trust policy vpn_in then permit set security ike proposal IKE_PROP authentication-method pre-shared-keys set security ike proposal IKE_PROP dh-group group14 set security ike proposal IKE_PROP authentication-algorithm sha-256 set security ike proposal IKE_PROP encryption-algorithm aes-256-cbc set security ike proposal IKE_PROP lifetime-seconds 3600 set security ike policy IKE_POL proposals IKE_PROP set security ike policy IKE_POL pre-shared-key ascii-text “ipsec-test” set security ike gateway IKE_GW ike-policy IKE_POL set security ike gateway IKE_GW address 172.18.10.1 set security ike gateway IKE_GW external-interface ge-0/0/0.0 set security ike gateway IKE_GW local-address 172.18.10.2 set security ike gateway IKE_GW version v2-only set security ike gateway IKE_GW ppk-profile km_profile_1 set security ipsec proposal IPSEC_PROP protocol esp set security ipsec proposal IPSEC_PROP authentication-algorithm hmac-sha-256-128 set security ipsec proposal IPSEC_PROP encryption-algorithm aes-256-cbc set security ipsec proposal IPSEC_PROP lifetime-seconds 2400 set security ipsec policy IPSEC_POL proposals IPSEC_PROP set security ipsec vpn IPSEC_VPN bind-interface st0.1 set security ipsec vpn IPSEC_VPN ike gateway IKE_GW set security ipsec vpn IPSEC_VPN ike ipsec-policy IPSEC_POL set security ipsec vpn IPSEC_VPN traffic-selector ts1 local-ip 192.168.80.0/24 set security ipsec vpn IPSEC_VPN traffic-selector ts1 remote-ip 192.168.90.0/24 set security ipsec vpn IPSEC_VPN establish-tunnels immediately
Anlage 2: Konfigurationsausgabe am Prüfling anzeigen
SRX1-KARTON
Bestätigen Sie im Konfigurationsmodus Ihre Konfiguration, indem Sie die show security key-manager profilesBefehle , show security key-manager, show interfaces, show security zones, show security ike policy IKE_POLshow security ike gateway IKE_GWshow security ike proposal IKE_PROPshow security ipsec proposal IPSEC_PROPshow security policiesshow security ipsec policy IPSEC_POLund show security ipsec vpn IPSEC_VPN eingeben. Wenn die Ausgabe nicht die gewünschte Konfiguration anzeigt, wiederholen Sie die Konfigurationsanweisungen in diesem Beispiel, um sie zu korrigieren.
user@srx1# show security key-manager profiles
km_profile_1 {
static {
key-id ascii-text "$9$.mz6pu1hyKBI8X-boajHqmF/hcylK836"; ## SECRET-DATA
key ascii-text "$9$5Q6AhclXNbtuIcyeXxGDikfT369A0Bn/vWLNY2aZUjPQAp0BEcFnyleMXxGDi.mT9CuhSeIElMLXwsaZUikPpu1hSen/eW8XbwJGD"; ## SECRET-DATA
}
}
user@srx1# show security key-manager
profiles {
km_profile_1 {
static {
key-id ascii-text "$9$.mz6pu1hyKBI8X-boajHqmF/hcylK836"; ## SECRET-DATA
key ascii-text "$9$5Q6AhclXNbtuIcyeXxGDikfT369A0Bn/vWLNY2aZUjPQAp0BEcFnyleMXxGDi.mT9CuhSeIElMLXwsaZUikPpu1hSen/eW8XbwJGD"; ## SECRET-DATA
}
}
}
user@srx1# show interfaces
ge-0/0/0 {
unit 0 {
family inet {
address 172.18.10.2/24;
address 172.18.10.1/24;
}
}
}
ge-0/0/1 {
unit 0 {
family inet {
address 192.168.80.1/24;
address 192.168.90.1/24;
}
family mpls;
}
}
ge-1/0/0 {
unit 0 {
family mpls;
}
}
st0 {
unit 1 {
family inet;
}
}
user@srx1# show security zones
security-zone untrust {
host-inbound-traffic {
system-services {
ike;
}
}
interfaces {
ge-0/0/0.0;
}
}
security-zone vpn {
interfaces {
st0.1;
}
}
security-zone trust {
host-inbound-traffic {
system-services {
ping;
}
}
interfaces {
ge-0/0/1.0;
}
}
user@srx1# show security policies
from-zone trust to-zone vpn {
policy vpn_out {
match {
source-address any;
destination-address any;
application any;
}
then {
permit;
}
}
}
from-zone vpn to-zone trust {
policy vpn_in {
match {
source-address any;
destination-address any;
application any;
}
then {
permit;
}
}
}
user@srx1# show security ike proposal IKE_PROP authentication-method pre-shared-keys; dh-group group14; authentication-algorithm sha-256; encryption-algorithm aes-256-cbc; lifetime-seconds 3600;
user@srx1# show security ike policy IKE_POL proposals IKE_PROP; pre-shared-key ascii-text "$9$z0C63/tp0Icrvz39p0Ihcs24aZjqmTn9p"; ## SECRET-DATA
user@srx1# show security ike gateway IKE_GW ike-policy IKE_POL; address [ 172.18.10.1 172.18.10.2 ]; external-interface ge-0/0/0.0; local-address 172.18.10.1; version v2-only; ppk-profile km_profile_1;
user@srx1# show security ipsec proposal IPSEC_PROP protocol esp; authentication-algorithm hmac-sha-256-128; encryption-algorithm aes-256-cbc; lifetime-seconds 2400;
user@srx1# show security ipsec policy IPSEC_POL proposals IPSEC_PROP;
user@srx1# show security ipsec vpn IPSEC_VPN
bind-interface st0.1;
ike {
gateway IKE_GW;
ipsec-policy IPSEC_POL;
}
traffic-selector ts1 {
local-ip 192.168.90.0/24;
remote-ip 192.168.80.0/24;
}
establish-tunnels immediately;
SRX2-KARTON
Bestätigen Sie im Konfigurationsmodus Ihre Konfiguration, indem Sie die show security key-manager profilesBefehle , show security key-manager, show interfaces, show security zones, show security ike policy IKE_POLshow security ike gateway IKE_GWshow security ike proposal IKE_PROPshow security ipsec proposal IPSEC_PROPshow security policiesshow security ipsec policy IPSEC_POLund show security ipsec vpn IPSEC_VPN eingeben. Wenn die Ausgabe nicht die gewünschte Konfiguration anzeigt, wiederholen Sie die Konfigurationsanweisungen in diesem Beispiel, um sie zu korrigieren.
user@srx2# show security key-manager profiles
km_profile_1 {
static {
key-id ascii-text "$9$Hk5FCA0IhruOvWx-2gGDikT3IRhSrvQF"; ## SECRET-DATA
key ascii-text "$9$zDD33CuyrvNVY0BhreMN-jHqmQF/Ctu1R9A8X7V4oGDikT3uO1RSr69evMLN-jHqf5FtpBylMhSvL7N2gGDiqmTOBEylM9AMXxNY2UjH"; ## SECRET-DATA
}
}user@srx2# show security key-manager
profiles {
km_profile_1 {
static {
key-id ascii-text "$9$Hk5FCA0IhruOvWx-2gGDikT3IRhSrvQF"; ## SECRET-DATA
key ascii-text "$9$zDD33CuyrvNVY0BhreMN-jHqmQF/Ctu1R9A8X7V4oGDikT3uO1RSr69evMLN-jHqf5FtpBylMhSvL7N2gGDiqmTOBEylM9AMXxNY2UjH"; ## SECRET-DATA
}
}
}user@srx2# show interfaces
ge-0/0/0 {
unit 0 {
family inet {
address 172.18.10.1/24;
address 172.18.10.2/24;
}
}
}
ge-0/0/1 {
unit 0 {
family inet {
address 192.168.90.1/24;
address 192.168.80.1/24;
}
family mpls;
}
}
ge-1/0/0 {
unit 0 {
family mpls;
}
}
st0 {
unit 1 {
family inet;
}
}user@srx2# show security zones
security-zone untrust {
host-inbound-traffic {
system-services {
ike;
}
}
interfaces {
ge-0/0/0.0;
}
}
security-zone vpn {
interfaces {
st0.1;
}
}
security-zone trust {
host-inbound-traffic {
system-services {
ping;
}
}
interfaces {
ge-0/0/1.0;
}
}user@srx2# show security policies
from-zone trust to-zone vpn {
policy vpn_out {
match {
source-address any;
destination-address any;
application any;
}
then {
permit;
}
}
}
from-zone vpn to-zone trust {
policy vpn_in {
match {
source-address any;
destination-address any;
application any;
}
then {
permit;
}
}
}user@srx2# show security ike proposal IKE_PROP authentication-method pre-shared-keys; dh-group group14; authentication-algorithm sha-256; encryption-algorithm aes-256-cbc; lifetime-seconds 3600;
user@srx2# show security ike policy IKE_POL proposals IKE_PROP; pre-shared-key ascii-text "$9$zTi03/tp0Icrvz39p0Ihcs24aZjqmTn9p"; ## SECRET-DATA
user@srx2# show security ike gateway IKE_GW ike-policy IKE_POL; address 172.18.10.1; external-interface ge-0/0/0.0; local-address 172.18.10.2; version v2-only; ppk-profile km_profile_1;
user@srx2# show security ipsec proposal IPSEC_PROP protocol esp; authentication-algorithm hmac-sha-256-128; encryption-algorithm aes-256-cbc; lifetime-seconds 2400;
user@srx2# show security ipsec policy IPSEC_POL
proposals IPSEC_PROP;
[edit]
user@srx2# show security ipsec vpn IPSEC_VPN
bind-interface st0.1;
ike {
gateway IKE_GW;
ipsec-policy IPSEC_POL;
}
traffic-selector ts1 {
local-ip 192.168.80.0/24;
remote-ip 192.168.90.0/24;
}
establish-tunnels immediately;
Beispiel: Konfiguration quantengesicherter IPsec-AutoVPN-Topologie mit dem Quantum Key Manager-Schlüsselprofil
Verwenden Sie dieses Konfigurationsbeispiel, um eine IPsec-AutoVPN-Infrastruktur zu sichern, indem Sie das Quantenschlüssel-Manager-Schlüsselprofil konfigurieren.
Hub, Spoke 1 und Spoke 2 verwenden Quantenschlüssel-Manager-Schlüsselprofile, um mit KME Hub, KME Spoke 1 und KME Spoke 2 zu kommunizieren, um die QKD-Schlüssel abzurufen und dann IPsec-VPN-Tunnel einzurichten.
Lesezeit |
Weniger als eine Stunde. |
Konfigurationszeit |
Weniger als eine Stunde. |
- Beispiele für Voraussetzungen
- Vorbereitungen
- Funktionsübersicht
- Topologieübersicht
- Topologie-Illustration
- Schritt-für-Schritt-Konfiguration auf dem Hub
- Schritt-für-Schritt-Konfiguration auf Spoke-Geräten
- Verifizierung
- Anlage 1: Festlegen von Befehlen auf allen Geräten
- Anlage 2: Konfigurationsausgabe am Prüfling anzeigen
Beispiele für Voraussetzungen
Hardwareanforderungen |
|
Softwareanforderungen |
Junos OS Version 22.4R1 oder höher. |
Vorbereitungen
Vorteile |
|
Nützliche Ressourcen |
|
Mehr erfahren |
|
Praktische Erfahrung |
|
Mehr erfahren |
Funktionsübersicht
Tabelle 10 Enthält eine kurze Zusammenfassung der in diesem Beispiel bereitgestellten Konfigurationskomponenten.
| IPsec-VPN | Stellen Sie eine Hub-and-Spoke-IPsec-VPN-Topologie bereit, bei der Spokes durch VPN-Tunnel verbunden sind, die Datenverkehr über den Hub leiten. Diese VPN-Tunnel werden später für die Verwendung von Quantenschlüsseln konfiguriert, was sie zu quantensicheren VPN-Tunneln macht. |
| IKE-Gateway | Stellen Sie eine sichere Verbindung her, verwendet das IKE-Gateway die IKE-Richtlinie, um sich bei der Überprüfung des Zertifikats auf die konfigurierte Gruppe von Zertifizierungsstellen (CA-Profilen) zu beschränken. |
| Vorschläge | |
| IKE-Vorschlag | Definieren Sie die Algorithmen und Schlüssel, die zum Herstellen der sicheren IKE-Verbindung mit dem Peersicherheitsgateway verwendet werden. IKE erstellt die dynamischen Sicherheitszuordnungen und handelt sie für IPsec aus. |
| IPsec-Vorschlag | Listen Sie Protokolle, Algorithmen und Sicherheitsdienste auf, die mit dem Remote-IPsec-Peer ausgehandelt werden sollen. |
| Richtlinien | |
| IKE-Richtlinie | Definieren Sie eine Kombination von Sicherheitsparametern (IKE-Vorschlägen), die während der IKE-Aushandlung verwendet werden sollen. |
| IPsec-Richtlinie | Sie enthalten Regeln und Sicherheitsrichtlinien, um Gruppen-VPN-Datenverkehr zwischen den angegebenen Zonen zuzulassen. |
| Sicherheitsrichtlinie | Hier können Sie den Typ des Datenverkehrs auswählen, der über die IPsec-Sicherheitszuordnungen gesichert werden soll.
|
Profile |
|
| Schlüsselprofil | Definieren Sie, wie die SRX-Geräte mit den KME-Geräten kommunizieren, um QKD-Schlüssel vom externen KME-Server abzurufen. Schlüsselprofile werden auf dem Hub (HUB_KM_PROFILE_1) und den Spokes (SPOKE_1_KM_PROFILE_1 und SPOKE_2_KM_PROFILE_1) separat konfiguriert. Konfigurieren SPOKE-1 und SPOKE-2 für Anwendungen und Dienste zum Abrufen von QKD-Schlüsseln von externen Servern.
|
| PPK-Profil | Geben Sie an, welches Schlüsselprofil zum Einrichten quantensicherer IKE- oder IPsec-Sicherheitszuordnungen verwendet werden soll, indem Sie auf das Schlüsselprofil unter dem IKE-Gateway verweisen. |
| Zertifikate | |
| CA-Zertifikat | Überprüfen Sie die Identität von Geräten und authentifizieren Sie die Kommunikationsverbindung zwischen ihnen. |
| Lokales Zertifikat | Generieren Sie eine PKI, und registrieren Sie sie mit dem CA-Zertifikat zur Überprüfung. |
| KME-Zertifikat | Vom Anbieter generiertes Drittanbieterzertifikat. |
| Sicherheitszonen | |
| Vertrauen | Netzwerksegment in der Host-Zone. |
| Unglaubwürdigkeit | Netzwerksegment in der Zielserverzone. |
| vpn | Netzwerksegment, über das der Hub und die Spokes interagieren. |
Primäre Verifizierungsaufgaben |
Stellen Sie sicher, dass die eingerichteten IKE- und IPsec-Sicherheitszuordnungen quantensicher sind. |
Topologieübersicht
In diesem Beispiel sichern wir die Hub-and-Spoke-IPSec-VPN-Tunnel mit Quantenschlüsseln, die von KME-Geräten anderer Anbieter generiert werden. Die KME-Geräte (KME-Hub, KME-Spoke 1 und KME-Spoke 2) sind über einen hochsicheren Quantenkanal miteinander verbunden, der in der Lage ist, Bedrohungen zu identifizieren. Über diesen Kanal rufen die Hub-and-Spoke-Geräte Quantenschlüssel von ihrem entsprechenden KME-Gerät ab und führen sie mit den vorhandenen Schlüsseln zusammen, um die VPN-Tunnel quantensicher zu machen.
Topologiekomponenten |
Rolle |
Funktion |
|---|---|---|
Hub |
Firewall der SRX-Serie in der Lage, IPsec-Tunnel einzurichten | Reagiert auf IKE- oder IPsec-SA-Aushandlung und richtet quantensichere IPsec-Tunnel mit QKD-Schlüssel vom KME-HUB QKD-Gerät auf SPOKE-1 und SPOKE-2ein. |
SPOKE-1 |
Firewall der SRX-Serie in der Lage, IPsec-Tunnel einzurichten | Initiiert die Aushandlung von IKE- oder IPsec-Sicherheitszuordnungen und richtet quantensichere IPsec-Tunnel mit Hub ein, die den QKD-Schlüssel vom KME-SPOKE-1 QKD-Gerät verwenden. |
SPOKE-2 |
Firewall der SRX-Serie in der Lage, IPsec-Tunnel einzurichten | Initiiert die Aushandlung von IKE- oder IPsec-Sicherheitszuordnungen und richtet quantensichere IPsec-Tunnel mit Hub ein, die den QKD-Schlüssel vom KME-SPOKE-2 QKD-Gerät verwenden. |
HOST-1 |
Der Host innerhalb der vertrauenswürdigen Zone oder LAN-Seite von ist SPOKE 1Host 1 gesichert durch SPOKE 1. |
Initiiert clientseitigen Datenverkehr in Richtung HOST-3 |
HOST-2 |
Der Host innerhalb der vertrauenswürdigen Zone oder LAN-Seite von ist SPOKE 2Host 2 gesichert durch SPOKE 2. |
Initiiert clientseitigen Datenverkehr in Richtung HOST-3 |
HOST- 3 |
Hosten Sie innerhalb der vertrauenswürdigen Zone oder LAN-Seite des Hubs. Host 3 wird gesichert durch Hub. |
Reagiert auf clientseitigen Datenverkehr von HOST-1 und HOST-2 |
KME-HUB |
QKD-Gerät eines Drittanbieters | Stellt QKD-Schlüssel als Antwort auf Schlüsselanforderungen von HUB |
KME-SPOKE-1 |
QKD-Gerät eines Drittanbieters | Stellt QKD-Schlüssel als Antwort auf Schlüsselanforderungen von SPOKE-1 |
KME-SPOKE-2 |
QKD-Gerät eines Drittanbieters | Stellt QKD-Schlüssel als Antwort auf Schlüsselanforderungen von SPOKE-2 |

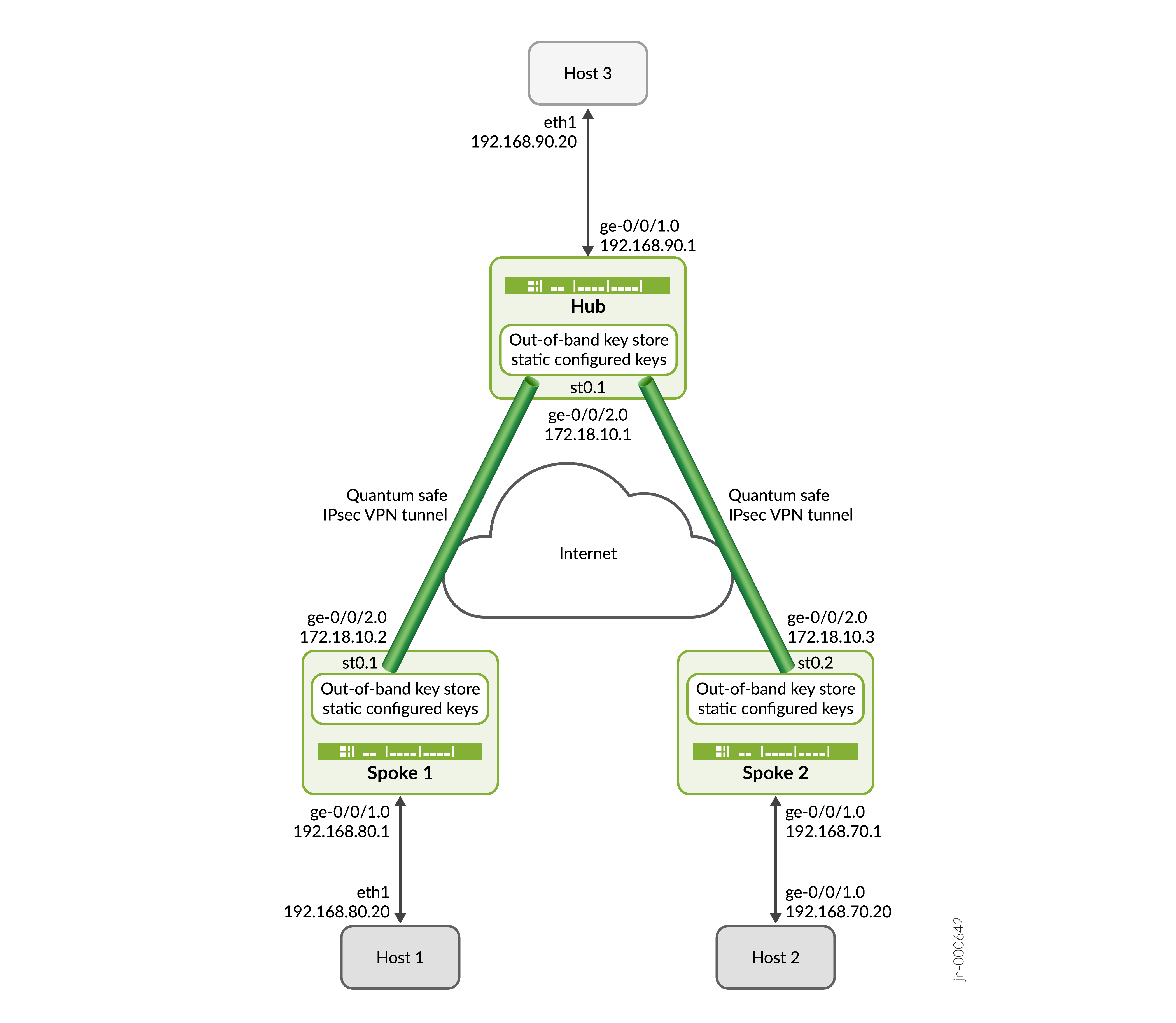

Topologie-Illustration
Schritt-für-Schritt-Konfiguration auf dem Hub
Vollständige Beispielkonfigurationen für Hub-and-Spoke-Geräte finden Sie unter:
Konfigurieren Sie die Hub-Schnittstellen.
[edit interfaces] user@hub# set ge-0/0/2 unit 0 family inet address 172.18.10.1/24 user@hub# set ge-0/0/1 unit 0 family inet address 192.168.90.1/24 user@hub# set st0 unit 1 family inet
Konfigurieren Sie Hub-Spoke für das IPsec-VPN. Dazu gehört die Konfiguration der Sicherheitszonen, Sicherheitsrichtlinien und relevanten Zertifikate für die Authentifizierung von Geräteidentitäten und deren Kommunikationsverbindungen.
Konfigurieren Sie den Hub so, dass das Zertifizierungsstellenzertifikat vom Zertifizierungsstellenserver abgerufen wird, oder laden Sie ein lokal verfügbares Zertifizierungsstellenzertifikat vom Gerät.
HINWEIS:Die KME-Zertifikate müssen gemäß den Anweisungen des Drittanbieters konfiguriert werden.
Konfigurieren Sie den IPsec-Vorschlag und die Richtlinie. Konfigurieren Sie die IKE-Richtlinie, den Vorschlag und das Gateway für das IPsec-VPN.
[edit security zones] user@hub# set security-zone untrust host-inbound-traffic system-services ike user@hub# set security-zone untrust interfaces ge-0/0/2.0 user@hub# set security-zone vpn interfaces st0.1 user@hub# set security-zone trust host-inbound-traffic system-services ping user@hub# set security-zone trust interfaces ge-0/0/1.0
[edit security policies] user@hub# set from-zone trust to-zone vpn policy vpn_out match source-address any user@hub# set from-zone trust to-zone vpn policy vpn_out match destination-address any user@hub# set from-zone trust to-zone vpn policy vpn_out match application any user@hub# set from-zone trust to-zone vpn policy vpn_out then permit user@hub# set from-zone vpn to-zone trust policy vpn_in match source-address any user@hub# set from-zone vpn to-zone trust policy vpn_in match destination-address any user@hub# set from-zone vpn to-zone trust policy vpn_in match application any user@hub# set from-zone vpn to-zone trust policy vpn_in then permit
[edit security pki] user@hub# set ca-profile Root-CA ca-identity Root-CA user@hub# set ca-profile Root-CA enrollment url url-to-CA-server user@hub# set ca-profile Root-CA revocation-check disable
user@hub> request security pki ca-certificate enroll ca-profile Root-CA
user@hub> request security pki generate-key-pair certificate-id HUB_CRT size 2048 type rsa user@hub> request security pki local-certificate enroll certificate-id HUB_CRT challenge-password password domain-name hub.juniper.net email hub@juniper.net subject DC=juniper,CN=hub.juniper.net,OU=security,O=juniper,L=sunnyvale,ST=california,C=us ca-profile Root-CA user@hub> request security pki local-certificate load certificate-id SAE_HUB filename SAE_HUB.cert key SAE_HUB.key
[edit security ike proposal] user@hub# set HUB_IKE_PROP authentication-method rsa-signatures user@hub# set HUB_IKE_PROP dh-group group14 user@hub# set HUB_IKE_PROP authentication-algorithm sha-256 user@hub# set HUB_IKE_PROP encryption-algorithm aes-256-cbc user@hub# set HUB_IKE_PROP lifetime-seconds 3600
[edit security ike policy] user@hub# set HUB_IKE_POL proposals HUB_IKE_PROP user@hub# set HUB_IKE_POL certificate local-certificate HUB_CRT
[edit security ike gateway] user@hub# set HUB_IKE_GW local-address 172.18.10.1 user@hub# set HUB_IKE_GW ike-policy HUB_IKE_POL user@hub# set HUB_IKE_GW external-interface ge-0/0/2.0 user@hub# set HUB_IKE_GW local-identity distinguished-name user@hub# set HUB_IKE_GW dynamic ike-user-type group-ike-id user@hub# set HUB_IKE_GW dynamic distinguished-name wildcard C=us,DC=juniper user@hub# set HUB_IKE_GW version v2-only
[edit security ipsec proposal] user@hub# set HUB_IPSEC_PROP protocol esp user@hub# set HUB_IPSEC_PROP authentication-algorithm hmac-sha-256-128 user@hub# set HUB_IPSEC_PROP encryption-algorithm aes-256-cbc
[edit security ipsec vpn] user@hub# set HUB_IPSEC_VPN bind-interface st0.1 user@hub# set HUB_IPSEC_VPN ike gateway HUB_IKE_GW user@hub# set HUB_IPSEC_VPN ike ipsec-policy HUB_IPSEC_POL user@hub# set HUB_IPSEC_VPN traffic-selector ts1 local-ip 192.168.90.0/24 user@hub# set security ipsec vpn HUB_IPSEC_VPN traffic-selector ts1 remote-ip 0.0.0.0/0
[edit security ipsec policy] user@hub# set HUB_IPSEC_POL proposals HUB_IPSEC_PROP
Konfigurieren Sie das Quantenschlüssel-Manager-Schlüsselprofil, um Quantenschlüssel vom entsprechenden KME-Hub-Gerät abzurufen.
[edit security key-manager profiles] user@hub# set HUB_KM_PROFILE_1 quantum-key-manager url kme-server-urlset security key-manager profiles HUB_KM_PROFILE_1 quantum-key-manager local-sae-id SAE_HUB user@hub# set HUB_KM_PROFILE_1 quantum-key-manager local-certificate-id SAE_HUB_CERT user@hub# set HUB_KM_PROFILE_1 quantum-key-manager trusted-cas Root-CA
Binden Sie das Quantum Key Manager-Schlüsselprofil als IKE-Gateway ppk-profile, um die VPN-Tunnel quantensicher zu machen.
[edit security ike gateway] user@hub# set HUB_IKE_GW ppk-profile HUB_KM_PROFILE_1
Wenn Sie mit der Konfiguration des Geräts fertig sind, rufen Sie den Konfigurationsmodus auf commit .
Schritt-für-Schritt-Konfiguration auf Spoke-Geräten
Vollständige Beispielkonfigurationen auf den Geräten finden Sie unter:
Diese Konfiguration gilt für Spoke 1- und Spoke 2-Geräte, Sie müssen die entsprechenden gerätespezifischen Konfigurationsänderungen vornehmen.
Konfigurieren Sie die Spoke-Schnittstellen.
[edit interfaces] user@spoke# set ge-0/0/2 unit 0 family inet address 172.18.10.2/24 user@spoke# set ge-0/0/1 unit 0 family inet address 192.168.80.1/24 user@spoke# set st0 unit 1 family inet
Konfigurieren Sie Hub-Spoke für das IPsec-VPN. Dazu gehört die Konfiguration der Sicherheitszonen, Sicherheitsrichtlinien und relevanten Zertifikate für die Authentifizierung von Geräteidentitäten und deren Kommunikationsverbindungen.
Konfigurieren Sie den Hub so, dass das Zertifizierungsstellenzertifikat vom Zertifizierungsstellenserver abgerufen wird, oder laden Sie ein lokal verfügbares Zertifizierungsstellenzertifikat vom Gerät.
HINWEIS:Die KME-Zertifikate müssen gemäß den Anweisungen des Drittanbieters konfiguriert werden.
Konfigurieren Sie den IPsec-Vorschlag und die Richtlinie. Konfigurieren Sie die IKE-Richtlinie, den Vorschlag und das Gateway für das IPsec-VPN.
[edit security zones] user@spoke# set security-zone untrust host-inbound-traffic system-services ike user@spoke# set security-zone untrust interfaces ge-0/0/2.0 user@spoke# set security-zone vpn interfaces st0.1 user@spoke# set security-zone trust host-inbound-traffic system-services ping user@spoke# set security-zone trust interfaces ge-0/0/1.0
[edit security policies] user@spoke# set from-zone trust to-zone vpn policy vpn_out match source-address any user@spoke# set from-zone trust to-zone vpn policy vpn_out match destination-address any user@spoke# set from-zone trust to-zone vpn policy vpn_out match application any user@spoke# set from-zone trust to-zone vpn policy vpn_out then permit user@spoke# set from-zone vpn to-zone trust policy vpn_in match source-address any user@spoke# set from-zone vpn to-zone trust policy vpn_in match destination-address any user@spoke# set from-zone vpn to-zone trust policy vpn_in match application any user@spoke# set from-zone vpn to-zone trust policy vpn_in then permit
[edit security pki] user@spoke# set ca-profile Root-CA ca-identity Root-CA user@spoke# set ca-profile Root-CA enrollment url https://ca-server.juniper.net/certsrv/mscep/mscep.dll user@spoke# set ca-profile Root-CA revocation-check disable
user@spoke> request security pki ca-certificate enroll ca-profile Root-CA
user@spoke> request security pki generate-key-pair certificate-id SPOKE_1_CRT size 2048 type rsa user@spoke> request security pki local-certificate enroll certificate-id SPOKE_1_CRT challenge-password <password> domain-name spoke_1.juniper.net email spoke_1@juniper.net subject DC=juniper,CN=spoke_1.juniper.net,OU=security,O=juniper,L=sunnyvale,ST=california,C=us ca-profile Root-CA user@spoke> request security pki local-certificate load certificate-id SAE_SPOKE_1 filename SAE_SPOKE_1.cert key SAE_SPOKE_1.key
[edit security ike proposal] user@spoke# set SPOKE_1_IKE_PROP authentication-method rsa-signatures user@spoke# set SPOKE_1_IKE_PROP dh-group group14 user@spoke# set SPOKE_1_IKE_PROP authentication-algorithm sha-256 user@spoke# set SPOKE_1_IKE_PROP encryption-algorithm aes-256-cbc user@spoke# set SPOKE_1_IKE_PROP lifetime-seconds 3600
[edit security ike policy] user@spoke# set SPOKE_1_IKE_POL proposals SPOKE_1_IKE_PROP user@spoke# set SPOKE_1_IKE_POL certificate local-certificate SPOKE_1_CRT
[edit security ike gateway] user@spoke# set SPOKE_1_IKE_GW address 172.18.10.1 user@spoke# set SPOKE_1_IKE_GW local-address 172.18.10.2 user@spoke# set SPOKE_1_IKE_GW ike-policy SPOKE_1_IKE_POL user@spoke# set SPOKE_1_IKE_GW external-interface ge-0/0/2.0 user@spoke# set SPOKE_1_IKE_GW local-identity distinguished-name user@spoke# set SPOKE_1_IKE_GW remote-identity distinguished-name user@spoke# set SPOKE_1_IKE_GW version v2-only
[edit security ipsec proposal] user@spoke# set SPOKE_1_IPSEC_PROP protocol esp user@spoke# set SPOKE_1_IPSEC_PROP authentication-algorithm hmac-sha-256-128 user@spoke# set SPOKE_1_IPSEC_PROP encryption-algorithm aes-256-cbc
[edit security ipsec vpn] user@spoke# set SPOKE_1_IPSEC_VPN bind-interface st0.1 user@spoke# set SPOKE_1_IPSEC_VPN ike gateway SPOKE_1_IKE_GW user@spoke# set SPOKE_1_IPSEC_VPN ike ipsec-policy SPOKE_1_IPSEC_POL user@spoke# set SPOKE_1_IPSEC_VPN traffic-selector ts1 local-ip 192.168.80.0/24 user@spoke# set SPOKE_1_IPSEC_VPN traffic-selector ts1 remote-ip 192.168.90.0/24
[edit security ipsec policy] user@spoke# set SPOKE_1_IPSEC_POL proposals SPOKE_1_IPSEC_PROP
Konfigurieren Sie das Schlüsselprofil des Quantenschlüssel-Managers, um Quantenschlüssel vom entsprechenden Spoke-Gerät abzurufen.
[edit security key-manager profiles] user@spoke# set SPOKE_1_KM_PROFILE_1 quantum-key-manager url https://www.kme_spoke_1-qkd-server.net user@spoke# set SPOKE_1_KM_PROFILE_1 quantum-key-manager local-sae-id SAE_SPOKE_1 user@spoke# set SPOKE_1_KM_PROFILE_1 quantum-key-manager local-certificate-id SAE_SPOKE_1_CERT user@spoke# set profiles SPOKE_1_KM_PROFILE_1 quantum-key-manager trusted-cas Root-CA
Binden Sie das Quantum Key Manager-Schlüsselprofil als IKE-Gateway ppk-profile, um die VPN-Tunnel quantensicher zu machen.
[edit security ike gateway] user@spoke# set SPOKE_1_IKE_GW ppk-profile SPOKE_1_KM_PROFILE_1
Wenn Sie mit der Konfiguration des Geräts fertig sind, rufen Sie den Konfigurationsmodus auf commit .
Verifizierung
Dieser Abschnitt enthält eine Liste der show-Befehle, mit denen Sie die Funktion in diesem Beispiel überprüfen können.
| Befehl | Verifizierungsaufgabe |
|---|---|
|
security ike security-associations detail anzeigen |
Überprüfen Sie die IKE-Sicherheitszuordnungen. |
|
Sicherheits-IPsec-Sicherheitszuordnungen anzeigen |
Überprüfen Sie die IPsec-Sicherheitszuordnungen. |
|
IPSec-Sicherheitsstatistiken anzeigen |
Überprüfen Sie die IPsec-Verschlüsselungs- und -Entschlüsselungsstatistiken. |
|
Details zu Sicherheitsschlüssel-Manager-Profilen anzeigen |
Überprüfen Sie die Statistiken der wichtigsten Profile. |
|
ping 192.168.90.20 Quelle 192.168.80.20 Anzahl 4 |
Ping von Host 1 zu Host 3. |
|
ping 192.168.90.20 Quelle 192.168.70.20 Anzahl 4 |
Ping von Host 2 zu Host 3. |
- Überprüfen von IKE-SAs
- Überprüfen von IPsec-Sicherheitszuordnungen
- Überprüfen von IPsec-Statistiken
- Schlüssel-Manager-Profil überprüfen
- Ping von Host 1 zu Host 3
- Ping von Host 2 zu Host 3
Überprüfen von IKE-SAs
Zweck
Überprüfen Sie die IKE-Sicherheitszuordnungen.
Action!
Geben Sie im Betriebsmodus den show security ike security-associations detail Befehl ein, um die IKE-Sicherheitszuordnungen anzuzeigen.
user@hub> show security ike security-associations detail
IKE peer 172.18.10.3, Index 2161, Gateway Name: HUB_IKE_GW
Role: Responder, State: UP
Initiator cookie: bccc74c70f0b81b9, Responder cookie: 872d364f15b29c28
Exchange type: IKEv2, Authentication method: RSA-signatures
Local gateway interface: ge-0/0/2.0
Routing instance: default
Local: 172.18.10.1:500, Remote: 172.18.10.3:500
Lifetime: Expires in 3464 seconds
Reauth Lifetime: Disabled
IKE Fragmentation: Enabled, Size: 576
Remote Access Client Info: Unknown Client
Peer ike-id: C=us, DC=juniper, ST=california, L=sunnyvale, O=juniper, OU=security, CN=spoke_2.juniper.net
AAA assigned IP: 0.0.0.0
PPK-profile: HUB_KM_PROFILE_1
Optional: No
State : Used
Algorithms:
Authentication : hmac-sha256-128
Encryption : aes256-cbc
Pseudo random function: hmac-sha256
Diffie-Hellman group : DH-group-14
Traffic statistics:
Input bytes : 2661
Output bytes : 2586
Input packets: 5
Output packets: 5
Input fragmented packets: 4
Output fragmented packets: 4
IPSec security associations: 2 created, 0 deleted
Phase 2 negotiations in progress: 1
IPSec Tunnel IDs: 500446
Negotiation type: Quick mode, Role: Responder, Message ID: 0
Local: 172.18.10.1:500, Remote: 172.18.10.3:500
Local identity: C=us, DC=juniper, ST=california, L=sunnyvale, O=juniper, OU=security, CN=hub.juniper.net
Remote identity: C=us, DC=juniper, ST=california, L=sunnyvale, O=juniper, OU=security, CN=spoke_2.juniper.net
Flags: IKE SA is created
IPsec SA Rekey CREATE_CHILD_SA exchange stats:
Initiator stats: Responder stats:
Request Out : 0 Request In : 0
Response In : 0 Response Out : 0
No Proposal Chosen In : 0 No Proposal Chosen Out : 0
Invalid KE In : 0 Invalid KE Out : 0
TS Unacceptable In : 0 TS Unacceptable Out : 0
Res DH Compute Key Fail : 0 Res DH Compute Key Fail: 0
Res Verify SA Fail : 0
Res Verify DH Group Fail: 0
Res Verify TS Fail : 0
IKE peer 172.18.10.2, Index 2162, Gateway Name: HUB_IKE_GW
Role: Responder, State: UP
Initiator cookie: 5e17d5924c619788, Responder cookie: 15f1e3c4252ba6f8
Exchange type: IKEv2, Authentication method: RSA-signatures
Local gateway interface: ge-0/0/2.0
Routing instance: default
Local: 172.18.10.1:500, Remote: 172.18.10.2:500
Lifetime: Expires in 3464 seconds
Reauth Lifetime: Disabled
IKE Fragmentation: Enabled, Size: 576
Remote Access Client Info: Unknown Client
Peer ike-id: C=us, DC=juniper, ST=california, L=sunnyvale, O=juniper, OU=security, CN=spoke.juniper.net
AAA assigned IP: 0.0.0.0
PPK-profile: HUB_KM_PROFILE_1
Optional: No
State : Used
Algorithms:
Authentication : hmac-sha256-128
Encryption : aes256-cbc
Pseudo random function: hmac-sha256
Diffie-Hellman group : DH-group-14
Traffic statistics:
Input bytes : 2645
Output bytes : 2586
Input packets: 5
Output packets: 5
Input fragmented packets: 4
Output fragmented packets: 4
IPSec security associations: 2 created, 0 deleted
Phase 2 negotiations in progress: 1
IPSec Tunnel IDs: 500447
Negotiation type: Quick mode, Role: Responder, Message ID: 0
Local: 172.18.10.1:500, Remote: 172.18.10.2:500
Local identity: C=us, DC=juniper, ST=california, L=sunnyvale, O=juniper, OU=security, CN=hub.juniper.net
Remote identity: C=us, DC=juniper, ST=california, L=sunnyvale, O=juniper, OU=security, CN=spoke.juniper.net
Flags: IKE SA is created
IPsec SA Rekey CREATE_CHILD_SA exchange stats:
Initiator stats: Responder stats:
Request Out : 0 Request In : 0
Response In : 0 Response Out : 0
No Proposal Chosen In : 0 No Proposal Chosen Out : 0
Invalid KE In : 0 Invalid KE Out : 0
TS Unacceptable In : 0 TS Unacceptable Out : 0
Res DH Compute Key Fail : 0 Res DH Compute Key Fail: 0
Res Verify SA Fail : 0
Res Verify DH Group Fail: 0
Res Verify TS Fail : 0 Bedeutung
Die Beispielausgabe bestätigt die IKE-SAs.
Überprüfen von IPsec-Sicherheitszuordnungen
Zweck
Überprüfen Sie die IPsec-Sicherheitszuordnungen.
Action!
Geben Sie im Betriebsmodus den show security ipsec security-associations detail Befehl ein, um die IPsec-Sicherheitszuordnungen anzuzeigen.
user@hub> show security ipsec security-associations detail
ID: 500446 Virtual-system: root, VPN Name: HUB_IPSEC_VPN
Local Gateway: 172.18.10.1, Remote Gateway: 172.18.10.3
Traffic Selector Name: ts1
Local Identity: ipv4(192.168.90.0-192.168.90.255)
Remote Identity: ipv4(192.168.70.0-192.168.70.255)
TS Type: traffic-selector
Version: IKEv2
Quantum Secured: Yes
PFS group: N/A
Passive mode tunneling: Disabled
DF-bit: clear, Copy-Outer-DSCP Disabled, Bind-interface: st0.1, Policy-name: HUB_IPSEC_POL
Port: 500, Nego#: 0, Fail#: 0, Def-Del#: 0 Flag: 0
Multi-sa, Configured SAs# 0, Negotiated SAs#: 0
Tunnel events:
Fri Jul 21 2023 00:31:08: IPsec SA negotiation succeeds (1 times)
Location: FPC 0, PIC 0
Anchorship: Thread 1
Distribution-Profile: default-profile
Direction: inbound, SPI: 0xcf48c0c9, AUX-SPI: 0
, VPN Monitoring: -
Hard lifetime: Expires in 3464 seconds
Lifesize Remaining: Unlimited
Soft lifetime: Expires in 2778 seconds
Mode: Tunnel(0 0), Type: dynamic, State: installed
Protocol: ESP, Authentication: hmac-sha256-128, Encryption: aes-cbc (256 bits)
Anti-replay service: counter-based enabled, Replay window size: 64
Extended-Sequence-Number: Disabled
tunnel-establishment: establish-tunnels-responder-only
IKE SA Index: 2161
Direction: outbound, SPI: 0x86c9ba76, AUX-SPI: 0
, VPN Monitoring: -
Hard lifetime: Expires in 3464 seconds
Lifesize Remaining: Unlimited
Soft lifetime: Expires in 2778 seconds
Mode: Tunnel(0 0), Type: dynamic, State: installed
Protocol: ESP, Authentication: hmac-sha256-128, Encryption: aes-cbc (256 bits)
Anti-replay service: counter-based enabled, Replay window size: 64
Extended-Sequence-Number: Disabled
tunnel-establishment: establish-tunnels-responder-only
IKE SA Index: 2161
ID: 500447 Virtual-system: root, VPN Name: HUB_IPSEC_VPN
Local Gateway: 172.18.10.1, Remote Gateway: 172.18.10.2
Traffic Selector Name: ts1
Local Identity: ipv4(192.168.90.0-192.168.90.255)
Remote Identity: ipv4(192.168.80.0-192.168.80.255)
TS Type: traffic-selector
Version: IKEv2
Quantum Secured: Yes
PFS group: N/A
Passive mode tunneling: Disabled
DF-bit: clear, Copy-Outer-DSCP Disabled, Bind-interface: st0.1, Policy-name: HUB_IPSEC_POL
Port: 500, Nego#: 0, Fail#: 0, Def-Del#: 0 Flag: 0
Multi-sa, Configured SAs# 0, Negotiated SAs#: 0
Tunnel events:
Fri Jul 21 2023 00:31:08: IPsec SA negotiation succeeds (1 times)
Location: FPC 0, PIC 0
Anchorship: Thread 1
Distribution-Profile: default-profile
Direction: inbound, SPI: 0x4275d756, AUX-SPI: 0
, VPN Monitoring: -
Hard lifetime: Expires in 3464 seconds
Lifesize Remaining: Unlimited
Soft lifetime: Expires in 2772 seconds
Mode: Tunnel(0 0), Type: dynamic, State: installed
Protocol: ESP, Authentication: hmac-sha256-128, Encryption: aes-cbc (256 bits)
Anti-replay service: counter-based enabled, Replay window size: 64
Extended-Sequence-Number: Disabled
tunnel-establishment: establish-tunnels-responder-only
IKE SA Index: 2162
Direction: outbound, SPI: 0xe37b5568, AUX-SPI: 0
, VPN Monitoring: -
Hard lifetime: Expires in 3464 seconds
Lifesize Remaining: Unlimited
Soft lifetime: Expires in 2772 seconds
Mode: Tunnel(0 0), Type: dynamic, State: installed
Protocol: ESP, Authentication: hmac-sha256-128, Encryption: aes-cbc (256 bits)
Anti-replay service: counter-based enabled, Replay window size: 64
Extended-Sequence-Number: Disabled
tunnel-establishment: establish-tunnels-responder-only
IKE SA Index: 2162Bedeutung
Die Beispielausgabe bestätigt die IPsec-Sicherheitszuordnungen.
Überprüfen von IPsec-Statistiken
Zweck
Überprüfen Sie die IPsec-Statistiken.
Action!
Geben Sie im Betriebsmodus den show security ipsec statistics Befehl ein, um die IPsec-Statistiken anzuzeigen.
user@hub> show security ipsec statistics ESP Statistics: Encrypted bytes: 1560 Decrypted bytes: 1560 Encrypted packets: 10 Decrypted packets: 10 AH Statistics: Input bytes: 0 Output bytes: 0 Input packets: 0 Output packets: 0 Errors: AH authentication failures: 0, Replay errors: 0 ESP authentication failures: 0, ESP decryption failures: 0 Bad headers: 0, Bad trailers: 0 Invalid SPI: 0, TS check fail: 0 Exceeds tunnel MTU: 0 Discarded: 0
Bedeutung
Die Beispielausgabe bestätigt die IPsec-Statistik.
Schlüssel-Manager-Profil überprüfen
Zweck
Überprüfen Sie das Profil des Schlüsselmanagers.
Action!
Geben Sie im Betriebsmodus den show security key-manager profiles detail Befehl ein und überprüfen Sie das Success Feld in der Request stats Option.
user@hub> show security key-manager profiles detail
Name: HUB_KM_PROFILE_1, Index: 6, Type: Quantum-key-manager
Configured-at: 21.07.23 (00:14:00)
Time-elapsed: 0 hrs 19 mins 24 secs
Url: https://kme.juniper.net:8080
Local-sae-id: SAE_HUB
Local-certificate-id: SAE_HUB_CERT
Trusted-cas: [ ROOT_CA_CERT ]
Peer-sae-ids: N/A
Default-key-size: N/A
Request stats:
Received: 2
In-progress: 0
Success: 2
Failed: 0
Bedeutung
Die Beispielausgabe bestätigt das Quantum Key Manager-Profil.
Ping von Host 1 zu Host 3
Zweck
Überprüfen Sie die Konnektivität von Host 1 zu Host 3.
Action!
Geben Sie im Betriebsmodus den ping 192.168.90.20 source 192.168.80.20 count 5 Befehl ein, um die Konnektivität von Host 1 zu Host 3 anzuzeigen.
user@host1# ping 192.168.90.20 source 192.168.80.20 count 5 PING 192.168.90.20 (192.168.90.20): 56 data bytes 64 bytes from 192.168.90.20: icmp_seq=0 ttl=64 time=2.151 ms 64 bytes from 192.168.90.20: icmp_seq=1 ttl=64 time=1.710 ms 64 bytes from 192.168.90.20: icmp_seq=2 ttl=64 time=1.349 ms 64 bytes from 192.168.90.20: icmp_seq=3 ttl=64 time=1.597 ms 64 bytes from 192.168.90.20: icmp_seq=4 ttl=64 time=1.515 ms --- 192.168.90.20 ping statistics --- 5 packets transmitted, 5 packets received, 0% packet loss round-trip min/avg/max/stddev = 1.349/1.702/2.151/0.290 ms Data traffic is successfully flowing between the HOSTs
Bedeutung
Die Beispielausgabe bestätigt die Konnektivität von Host 1 zu Host 3.
Ping von Host 2 zu Host 3
Zweck
Überprüfen Sie die Konnektivität von Host 2 zu Host 3.
Action!
Geben Sie im Betriebsmodus den ping 192.168.90.20 source 192.168.80.20 count 5 Befehl ein, um die Konnektivität von Host 2 zu Host 3 anzuzeigen.
user@host2# ping 192.168.90.20 source 192.168.70.20 count 5 PING 192.168.90.20 (192.168.90.20): 56 data bytes 64 bytes from 192.168.90.20: icmp_seq=0 ttl=64 time=2.151 ms 64 bytes from 192.168.90.20: icmp_seq=1 ttl=64 time=1.710 ms 64 bytes from 192.168.90.20: icmp_seq=2 ttl=64 time=1.349 ms 64 bytes from 192.168.90.20: icmp_seq=3 ttl=64 time=1.597 ms 64 bytes from 192.168.90.20: icmp_seq=4 ttl=64 time=1.759 ms --- 192.168.90.20 ping statistics --- 5 packets transmitted, 5 packets received, 0% packet loss round-trip min/avg/max/stddev = 1.349/1.702/2.151/0.290 ms Data traffic is successfully flowing between the HOSTs
Bedeutung
Die Beispielausgabe bestätigt die Konnektivität von Host 2 zu Host 3.
Anlage 1: Festlegen von Befehlen auf allen Geräten
Legen Sie die Befehlsausgabe auf allen Geräten fest.
- Festlegen von Befehlen auf dem Hub
- Festlegen von Befehlen auf Spoke 1
- Festlegen von Befehlen auf Spoke 2
Festlegen von Befehlen auf dem Hub
set security pki ca-profile Root-CA ca-identity Root-CA set security pki ca-profile Root-CA enrollment url https://ca-server.juniper.net/certsrv/mscep/mscep.dll set security pki ca-profile Root-CA revocation-check disable request security pki ca-certificate enroll ca-profile Root-CA request security pki generate-key-pair certificate-id HUB_CRT size 2048 type rsa request security pki local-certificate enroll certificate-id HUB_CRT challenge-password <password> domain-name hub.juniper.net email hub@juniper.net subject DC=juniper,CN=hub.juniper.net,OU=security,O=juniper,L=sunnyvale,ST=california,C=us ca-profile Root-CA request security pki local-certificate load certificate-id SAE_HUB filename SAE_HUB.cert key SAE_HUB.key set security key-manager profiles HUB_KM_PROFILE_1 quantum-key-manager url https://www.kme_hub-qkd-server.net set security key-manager profiles HUB_KM_PROFILE_1 quantum-key-manager local-sae-id SAE_HUB set security key-manager profiles HUB_KM_PROFILE_1 quantum-key-manager local-certificate-id SAE_HUB_CERT set security key-manager profiles HUB_KM_PROFILE_1 quantum-key-manager trusted-cas Root-CA set security ike proposal HUB_IKE_PROP authentication-method rsa-signatures set security ike proposal HUB_IKE_PROP dh-group group14 set security ike proposal HUB_IKE_PROP authentication-algorithm sha-256 set security ike proposal HUB_IKE_PROP encryption-algorithm aes-256-cbc set security ike proposal HUB_IKE_PROP lifetime-seconds 3600 set security ike policy HUB_IKE_POL proposals HUB_IKE_PROP set security ike policy HUB_IKE_POL certificate local-certificate HUB_CRT set security ike gateway HUB_IKE_GW local-address 172.18.10.1 set security ike gateway HUB_IKE_GW ike-policy HUB_IKE_POL set security ike gateway HUB_IKE_GW external-interface ge-0/0/2.0 set security ike gateway HUB_IKE_GW local-identity distinguished-name set security ike gateway HUB_IKE_GW dynamic ike-user-type group-ike-id set security ike gateway HUB_IKE_GW dynamic distinguished-name wildcard C=us,DC=juniper set security ike gateway HUB_IKE_GW ppk-profile HUB_KM_PROFILE_1 set security ike gateway HUB_IKE_GW version v2-only set security ipsec proposal HUB_IPSEC_PROP protocol esp set security ipsec proposal HUB_IPSEC_PROP authentication-algorithm hmac-sha-256-128 set security ipsec proposal HUB_IPSEC_PROP encryption-algorithm aes-256-cbc set security ipsec policy HUB_IPSEC_POL proposals HUB_IPSEC_PROP set security ipsec vpn HUB_IPSEC_VPN bind-interface st0.1 set security ipsec vpn HUB_IPSEC_VPN ike gateway HUB_IKE_GW set security ipsec vpn HUB_IPSEC_VPN ike ipsec-policy HUB_IPSEC_POL set security ipsec vpn HUB_IPSEC_VPN traffic-selector ts1 local-ip 192.168.90.0/24 set security ipsec vpn HUB_IPSEC_VPN traffic-selector ts1 remote-ip 0.0.0.0/0 set interfaces ge-0/0/2 unit 0 family inet address 172.18.10.1/24 set interfaces ge-0/0/1 unit 0 family inet address 192.168.90.1/24 set interfaces st0 unit 1 family inet set security zones security-zone untrust host-inbound-traffic system-services ike set security zones security-zone untrust interfaces ge-0/0/2.0 set security zones security-zone vpn interfaces st0.1 set security zones security-zone trust host-inbound-traffic system-services ping set security zones security-zone trust interfaces ge-0/0/1.0 set security policies from-zone trust to-zone vpn policy vpn_out match source-address any set security policies from-zone trust to-zone vpn policy vpn_out match destination-address any set security policies from-zone trust to-zone vpn policy vpn_out match application any set security policies from-zone trust to-zone vpn policy vpn_out then permit set security policies from-zone vpn to-zone trust policy vpn_in match source-address any set security policies from-zone vpn to-zone trust policy vpn_in match destination-address any set security policies from-zone vpn to-zone trust policy vpn_in match application any set security policies from-zone vpn to-zone trust policy vpn_in then permit
Festlegen von Befehlen auf Spoke 1
set security pki ca-profile Root-CA ca-identity Root-CA set security pki ca-profile Root-CA enrollment url https://ca-server.juniper.net/certsrv/mscep/mscep.dll set security pki ca-profile Root-CA revocation-check disable request security pki ca-certificate enroll ca-profile Root-CA request security pki generate-key-pair certificate-id SPOKE_1_CRT size 2048 type rsa request security pki local-certificate enroll certificate-id SPOKE_1_CRT challenge-password <password> domain-name spoke_1.juniper.net email spoke_1@juniper.net subject DC=juniper,CN=spoke_1.juniper.net,OU=security,O=juniper,L=sunnyvale,ST=california,C=us ca-profile Root-CA request security pki local-certificate load certificate-id SAE_SPOKE_1 filename SAE_SPOKE_1.cert key SAE_SPOKE_1.key set security key-manager profiles SPOKE_1_KM_PROFILE_1 quantum-key-manager url https://www.kme_spoke_1-qkd-server.net set security key-manager profiles SPOKE_1_KM_PROFILE_1 quantum-key-manager local-sae-id SAE_SPOKE_1 set security key-manager profiles SPOKE_1_KM_PROFILE_1 quantum-key-manager local-certificate-id SAE_SPOKE_1_CERT set security key-manager profiles SPOKE_1_KM_PROFILE_1 quantum-key-manager trusted-cas Root-CA set security ike proposal SPOKE_1_IKE_PROP authentication-method rsa-signatures set security ike proposal SPOKE_1_IKE_PROP dh-group group14 set security ike proposal SPOKE_1_IKE_PROP authentication-algorithm sha-256 set security ike proposal SPOKE_1_IKE_PROP encryption-algorithm aes-256-cbc set security ike proposal SPOKE_1_IKE_PROP lifetime-seconds 3600 set security ike policy SPOKE_1_IKE_POL proposals SPOKE_1_IKE_PROP set security ike policy SPOKE_1_IKE_POL certificate local-certificate SPOKE_1_CRT set security ike gateway SPOKE_1_IKE_GW address 172.18.10.1 set security ike gateway SPOKE_1_IKE_GW local-address 172.18.10.2 set security ike gateway SPOKE_1_IKE_GW ike-policy SPOKE_1_IKE_POL set security ike gateway SPOKE_1_IKE_GW external-interface ge-0/0/2.0 set security ike gateway SPOKE_1_IKE_GW local-identity distinguished-name set security ike gateway SPOKE_1_IKE_GW remote-identity distinguished-name set security ike gateway SPOKE_1_IKE_GW ppk-profile SPOKE_1_KM_PROFILE_1 set security ike gateway SPOKE_1_IKE_GW version v2-only set security ipsec proposal SPOKE_1_IPSEC_PROP protocol esp set security ipsec proposal SPOKE_1_IPSEC_PROP authentication-algorithm hmac-sha-256-128 set security ipsec proposal SPOKE_1_IPSEC_PROP encryption-algorithm aes-256-cbc set security ipsec policy SPOKE_1_IPSEC_POL proposals SPOKE_1_IPSEC_PROP set security ipsec vpn SPOKE_1_IPSEC_VPN bind-interface st0.1 set security ipsec vpn SPOKE_1_IPSEC_VPN ike gateway SPOKE_1_IKE_GW set security ipsec vpn SPOKE_1_IPSEC_VPN ike ipsec-policy SPOKE_1_IPSEC_POL set security ipsec vpn SPOKE_1_IPSEC_VPN traffic-selector ts1 local-ip 192.168.80.0/24 set security ipsec vpn SPOKE_1_IPSEC_VPN traffic-selector ts1 remote-ip 192.168.90.0/24 set interfaces ge-0/0/2 unit 0 family inet address 172.18.10.2/24 set interfaces ge-0/0/1 unit 0 family inet address 192.168.80.1/24 set interfaces st0 unit 1 family inet set security zones security-zone untrust host-inbound-traffic system-services ike set security zones security-zone untrust interfaces ge-0/0/2.0 set security zones security-zone vpn interfaces st0.1 set security zones security-zone trust host-inbound-traffic system-services ping set security zones security-zone trust interfaces ge-0/0/1.0 set security policies from-zone trust to-zone vpn policy vpn_out match source-address any set security policies from-zone trust to-zone vpn policy vpn_out match destination-address any set security policies from-zone trust to-zone vpn policy vpn_out match application any set security policies from-zone trust to-zone vpn policy vpn_out then permit set security policies from-zone vpn to-zone trust policy vpn_in match source-address any set security policies from-zone vpn to-zone trust policy vpn_in match destination-address any set security policies from-zone vpn to-zone trust policy vpn_in match application any set security policies from-zone vpn to-zone trust policy vpn_in then permit
Festlegen von Befehlen auf Spoke 2
set security pki ca-profile Root-CA ca-identity Root-CA set security pki ca-profile Root-CA enrollment url https://ca-server.juniper.net/certsrv/mscep/mscep.dll set security pki ca-profile Root-CA revocation-check disable request security pki ca-certificate enroll ca-profile Root-CA request security pki generate-key-pair certificate-id SPOKE_2_CRT size 2048 type rsa request security pki local-certificate enroll certificate-id SPOKE_2_CRT challenge-password <password> domain-name spoke_2.juniper.net email spoke_2@juniper.net subject DC=juniper,CN=spoke_2.juniper.net,OU=security,O=juniper,L=sunnyvale,ST=california,C=us ca-profile Root-CA request security pki local-certificate load certificate-id SAE_SPOKE_2 filename SAE_SPOKE_2.cert key SAE_SPOKE_2.key set security key-manager profiles SPOKE_2_KM_PROFILE_1 quantum-key-manager url https://www.kme_spoke_2-qkd-server.net set security key-manager profiles SPOKE_2_KM_PROFILE_1 quantum-key-manager local-sae-id SAE_SPOKE_2 set security key-manager profiles SPOKE_2_KM_PROFILE_1 quantum-key-manager local-certificate-id SAE_SPOKE_2_CERT set security key-manager profiles SPOKE_2_KM_PROFILE_1 quantum-key-manager trusted-cas Root-CA set security ike proposal SPOKE_2_IKE_PROP authentication-method rsa-signatures set security ike proposal SPOKE_2_IKE_PROP dh-group group14 set security ike proposal SPOKE_2_IKE_PROP authentication-algorithm sha-256 set security ike proposal SPOKE_2_IKE_PROP encryption-algorithm aes-256-cbc set security ike proposal SPOKE_2_IKE_PROP lifetime-seconds 3600 set security ike policy SPOKE_2_IKE_POL proposals SPOKE_IKE_PROP set security ike policy SPOKE_2_IKE_POL certificate local-certificate SPOKE_2_CRT set security ike gateway SPOKE_2_IKE_GW address 172.18.10.1 set security ike gateway SPOKE_2_IKE_GW local-address 172.18.10.3 set security ike gateway SPOKE_2_IKE_GW ike-policy SPOKE_2_IKE_POL set security ike gateway SPOKE_2_IKE_GW external-interface ge-0/0/2.0 set security ike gateway SPOKE_2_IKE_GW local-identity distinguished-name set security ike gateway SPOKE_2_IKE_GW remote-identity distinguished-name set security ike gateway SPOKE_2_IKE_GW ppk-profile SPOKE_2_KM_PROFILE_1 set security ike gateway SPOKE_2_IKE_GW version v2-only set security ipsec proposal SPOKE_2_IPSEC_PROP protocol esp set security ipsec proposal SPOKE_2_IPSEC_PROP authentication-algorithm hmac-sha-256-128 set security ipsec proposal SPOKE_2_IPSEC_PROP encryption-algorithm aes-256-cbc set security ipsec policy SPOKE_2_IPSEC_POL proposals SPOKE_2_IPSEC_PROP set security ipsec vpn SPOKE_2_IPSEC_VPN bind-interface st0.2 set security ipsec vpn SPOKE_2_IPSEC_VPN ike gateway SPOKE_2_IKE_GW set security ipsec vpn SPOKE_2_IPSEC_VPN ike ipsec-policy SPOKE_2_IPSEC_POL set security ipsec vpn SPOKE_2_IPSEC_VPN traffic-selector ts1 local-ip 192.168.70.0/24 set security ipsec vpn SPOKE_2_IPSEC_VPN traffic-selector ts1 remote-ip 192.168.90.0/24 set interfaces ge-0/0/2 unit 0 family inet address 172.18.10.3/24 set interfaces ge-0/0/1 unit 0 family inet address 192.168.70.1/24 set interfaces st0 unit 2 family inet set security zones security-zone untrust host-inbound-traffic system-services ike set security zones security-zone untrust interfaces ge-0/0/2.0 set security zones security-zone vpn interfaces st0.2 set security zones security-zone trust host-inbound-traffic system-services ping set security zones security-zone trust interfaces ge-0/0/1.0 set security policies from-zone trust to-zone vpn policy vpn_out match source-address any set security policies from-zone trust to-zone vpn policy vpn_out match destination-address any set security policies from-zone trust to-zone vpn policy vpn_out match application any set security policies from-zone trust to-zone vpn policy vpn_out then permit set security policies from-zone vpn to-zone trust policy vpn_in match source-address any set security policies from-zone vpn to-zone trust policy vpn_in match destination-address any set security policies from-zone vpn to-zone trust policy vpn_in match application any set security policies from-zone vpn to-zone trust policy vpn_in then permit
Anlage 2: Konfigurationsausgabe am Prüfling anzeigen
Zeigen Sie die Befehlsausgabe auf dem Prüfling an.
Nabe
Bestätigen Sie im Konfigurationsmodus Ihre Konfiguration, indem Sie die Befehle , , , show security ipsec proposal HUB_IPSEC_PROPshow security policies from-zone vpn to-zone trustshow security ipsec vpn HUB_IPSEC_VPNshow security zones security-zone untrustshow security policies from-zone trust to-zone vpnshow interfacesshow security ike gateway HUB_IKE_GWshow security zones security-zone trustshow security ike policy HUB_IKE_POLshow security ipsec policy HUB_IPSEC_POLshow security ike proposal HUB_IKE_PROPshow security key-managershow security pki ca-profile Root-CA Wenn die Ausgabe nicht die gewünschte Konfiguration anzeigt, wiederholen Sie die Konfigurationsanweisungen in diesem Beispiel, um sie zu korrigieren.
user@hub# show security pki ca-profile Root-CA
ca-identity Root-CA;
enrollment {
url https://ca-server.juniper.net/certsrv/mscep/mscep.dll;
}
revocation-check {
disable;
}user@hub# show security key-manager
profiles {
km_profile_1 {
static {
key-id ascii-text "$9$7VNs4UDkPT3Hq9A01yrWLxNYoPfTz3924"; ## SECRET-DATA
key ascii-text "$9$RraElM7NbwgJ-VkPTFAtxNdws4GUHqmTaZ36AtOBwY24UHfTz9A0JGu1IhrlGDjHmTFn/9p0fT39p0hc-VwgGiPfzn9pJGqfQnpurev8xds2aDjqX7"; ## SECRET-DATA
}
}
HUB_KM_PROFILE_1 {
quantum-key-manager {
url https://www.kme_hub-qkd-server.net;
local-sae-id SAE_HUB;
local-certificate-id SAE_HUB_CERT;
trusted-cas Root-CA;
}
}
}
user@hub# show security ike proposal HUB_IKE_PROP authentication-method rsa-signatures; dh-group group14; authentication-algorithm sha-256; encryption-algorithm aes-256-cbc; lifetime-seconds 3600;
user@hub# show security ike policy HUB_IKE_POL
proposals HUB_IKE_PROP;
certificate {
local-certificate HUB_CRT;
}user@hub# show security ike gateway HUB_IKE_GW
ike-policy HUB_IKE_POL;
dynamic {
distinguished-name {
wildcard C=us,DC=juniper;
}
ike-user-type group-ike-id;
}
local-identity distinguished-name;
external-interface ge-0/0/2.0;
local-address 172.18.10.1;
version v2-only;
ppk-profile HUB_KM_PROFILE_1;
user@hub# show security ipsec proposal HUB_IPSEC_PROP protocol esp; authentication-algorithm hmac-sha-256-128; encryption-algorithm aes-256-cbc;
user@hub# show security ipsec policy HUB_IPSEC_POL proposals HUB_IPSEC_PROP;
user@hub# show security ipsec vpn HUB_IPSEC_VPN
bind-interface st0.1;
ike {
gateway HUB_IKE_GW;
ipsec-policy HUB_IPSEC_POL;
}
traffic-selector ts1 {
local-ip 192.168.90.0/24;
remote-ip 0.0.0.0/0;
}user@hub# show security zones security-zone untrust
host-inbound-traffic {
system-services {
ike;
}
}
interfaces {
ge-0/0/0.0;
ge-0/0/2.0;
}user@hub# show security zones security-zone trust
host-inbound-traffic {
system-services {
ping;
}
}
interfaces {
ge-0/0/1.0;
}
user@hub# show security policies from-zone trust to-zone vpn
policy vpn_out {
match {
source-address any;
destination-address any;
application any;
}
then {
permit;
}
}user@hub# show security policies from-zone vpn to-zone trust
policy vpn_in {
match {
source-address any;
destination-address any;
application any;
}
then {
permit;
}
}user@hub# show interfaces
ge-0/0/0 {
unit 0 {
family inet {
address 172.18.10.1/24;
}
}
}
ge-0/0/1 {
unit 0 {
family inet {
address 192.168.90.1/24;
}
}
}
ge-0/0/2 {
unit 0 {
family inet {
address 172.18.10.1/24;
}
}
}
st0 {
unit 1 {
family inet;
}
}Speiche 1
Bestätigen Sie im Konfigurationsmodus Ihre Konfiguration, indem Sie die Befehle , , , show security ipsec proposal SPOKE_1_IPSEC_PROPshow security policies from-zone trust to-zone vpnshow security ipsec vpn SPOKE_1_IPSEC_VPNshow interfacesshow security zones security-zone trustshow security policies from-zone vpn to-zone trustshow security ike gateway SPOKE_1_IKE_GWshow security zones security-zone untrustshow security ike policy SPOKE_1_IKE_POLshow security ipsec policy SPOKE_1_IPSEC_POLshow security ike proposal SPOKE_1_IKE_PROPshow security key-manager profiles SPOKE_1_KM_PROFILE_1show security pki ca-profile Root-CA Wenn die Ausgabe nicht die gewünschte Konfiguration anzeigt, wiederholen Sie die Konfigurationsanweisungen in diesem Beispiel, um sie zu korrigieren.
user@spoke1# show security pki ca-profile Root-CA
ca-identity Root-CA;
enrollment {
url https://ca-server.juniper.net/certsrv/mscep/mscep.dll;
}
revocation-check {
disable;
}user@spoke1# show security key-manager profiles SPOKE_1_KM_PROFILE_1
quantum-key-manager {
url https://www.kme_spoke_1-qkd-server.net;
local-sae-id SAE_SPOKE_1;
local-certificate-id SAE_SPOKE_1_CERT;
trusted-cas Root-CA;
}user@spoke1# show security ike proposal SPOKE_1_IKE_PROP authentication-method rsa-signatures; dh-group group14; authentication-algorithm sha-256; encryption-algorithm aes-256-cbc; lifetime-seconds 3600;
user@spoke1# show security ike policy SPOKE_1_IKE_POL
proposals SPOKE_1_IKE_PROP;
certificate {
local-certificate SPOKE_1_CRT;
}user@spoke1# show security ike gateway SPOKE_1_IKE_GW ike-policy SPOKE_1_IKE_POL; address 172.18.10.1; local-identity distinguished-name; remote-identity distinguished-name; external-interface ge-0/0/2.0; local-address 172.18.10.2; version v2-only; ppk-profile SPOKE_1_KM_PROFILE_1;
user@spoke1# show security ipsec proposal SPOKE_1_IPSEC_PROP protocol esp; authentication-algorithm hmac-sha-256-128; encryption-algorithm aes-256-cbc;
user@spoke1# show security ipsec vpn SPOKE_1_IPSEC_VPN
bind-interface st0.1;
ike {
gateway SPOKE_1_IKE_GW;
ipsec-policy SPOKE_1_IPSEC_POL;
}
traffic-selector ts1 {
local-ip 192.168.80.0/24;
remote-ip 192.168.90.0/24;
}user@spoke1# show interfaces
ge-0/0/0 {
unit 0 {
family inet {
address 172.18.10.1/24;
}
}
}
ge-0/0/1 {
unit 0 {
family inet {
address 192.168.90.1/24;
address 192.168.80.1/24;
}
}
}
ge-0/0/2 {
unit 0 {
family inet {
address 172.18.10.1/24;
address 172.18.10.2/24;
}
}
}
st0 {
unit 1 {
family inet;
}
} user@spoke1# show security zones security-zone untrust
host-inbound-traffic {
system-services {
ike;
}
}
interfaces {
ge-0/0/0.0;
ge-0/0/2.0;
}user@spoke1# show security zones security-zone trust
host-inbound-traffic {
system-services {
ping;
}
}
interfaces {
ge-0/0/1.0;
}
user@spoke1# show security policies from-zone trust to-zone vpn
policy vpn_out {
match {
source-address any;
destination-address any;
application any;
}
then {
permit;
}
}user@spoke1# security policies from-zone vpn to-zone trust
policy vpn_in {
match {
source-address any;
destination-address any;
application any;
}
then {
permit;
}
}Speiche 2
Bestätigen Sie im Konfigurationsmodus Ihre Konfiguration, indem Sie die Befehle , , , show security ipsec proposal SPOKE_1_IPSEC_PROPshow security policies from-zone trust to-zone vpnshow security ipsec vpn SPOKE_1_IPSEC_VPNshow interfacesshow security zones security-zone trustshow security policies from-zone vpn to-zone trustshow security ike gateway SPOKE_1_IKE_GWshow security zones security-zone untrustshow security ike policy SPOKE_1_IKE_POLshow security ipsec policy SPOKE_1_IPSEC_POLshow security ike proposal SPOKE_1_IKE_PROPshow security key-manager profiles SPOKE_1_KM_PROFILE_1show security pki ca-profile Root-CA Wenn die Ausgabe nicht die gewünschte Konfiguration anzeigt, wiederholen Sie die Konfigurationsanweisungen in diesem Beispiel, um sie zu korrigieren.
user@spoke2# show security pki ca-profile Root-CA
ca-identity Root-CA;
enrollment {
url https://ca-server.juniper.net/certsrv/mscep/mscep.dll;
}
revocation-check {
disable;
}user@spoke2# show security key-manager profiles SPOKE_2_KM_PROFILE_1
quantum-key-manager {
url https://www.kme_spoke_2-qkd-server.net;
local-sae-id SAE_SPOKE_2;
local-certificate-id SAE_SPOKE_2_CERT;
trusted-cas Root-CA;
}user@spoke2# show security ike proposal SPOKE_2_IKE_PROP authentication-method rsa-signatures; dh-group group14; authentication-algorithm sha-256; encryption-algorithm aes-256-cbc; lifetime-seconds 3600;
user@spoke2# show security ike policy SPOKE_2_IKE_POL
##
## Warning: Referenced proposal is not defined
##
proposals SPOKE_IKE_PROP;
certificate {
local-certificate SPOKE_2_CRT;
}
user@spoke2# show security ike gateway SPOKE_2_IKE_GW ike-policy SPOKE_2_IKE_POL; address 172.18.10.1; local-identity distinguished-name; remote-identity distinguished-name; external-interface ge-0/0/2.0; local-address 172.18.10.3; version v2-only; ppk-profile SPOKE_2_KM_PROFILE_1;
user@spoke2# show security ipsec proposal SPOKE_2_IPSEC_PROP protocol esp; authentication-algorithm hmac-sha-256-128; encryption-algorithm aes-256-cbc;
user@spoke2# show security ipsec policy SPOKE_2_IPSEC_POL
proposals SPOKE_2_IPSEC_PROP;
[edit]
user@spoke2# show security ipsec vpn SPOKE_2_IPSEC_VPN
bind-interface st0.2;
ike {
gateway SPOKE_2_IKE_GW;
ipsec-policy SPOKE_2_IPSEC_POL;
}
traffic-selector ts1 {
local-ip 192.168.70.0/24;
remote-ip 192.168.90.0/24;
}user@spoke2# show interfaces
ge-0/0/0 {
unit 0 {
family inet {
address 172.18.10.1/24;
}
}
}
ge-0/0/1 {
unit 0 {
family inet {
address 192.168.90.1/24;
address 192.168.80.1/24;
address 192.168.70.1/24;
}
}
}
ge-0/0/2 {
unit 0 {
family inet {
address 172.18.10.1/24;
address 172.18.10.2/24;
address 172.18.10.3/24;
}
}
}
st0 {
unit 1 {
family inet;
}
unit 2 {
family inet;
}
}
user@spoke2# show security zones security-zone untrust
host-inbound-traffic {
system-services {
ike;
}
}
interfaces {
ge-0/0/0.0;
ge-0/0/2.0;
}user@spoke2# show security zones security-zone vpn
interfaces {
st0.1;
st0.2;
}
user@spoke2# show security zones security-zone trust
host-inbound-traffic {
system-services {
ping;
}
}
interfaces {
ge-0/0/1.0;
}
user@spoke2# show security policies from-zone trust to-zone vpn
policy vpn_out {
match {
source-address any;
destination-address any;
application any;
}
then {
permit;
}
}
user@spoke2# show security policies from-zone vpn to-zone trust
policy vpn_in {
match {
source-address any;
destination-address any;
application any;
}
then {
permit;
}
}Beispiel: Konfigurieren des statischen Schlüsselprofils für AutoVPN
Verwenden Sie dieses Konfigurationsbeispiel, um eine IPsec-AutoVPN-Infrastruktur zu sichern, indem Sie das statische Schlüsselprofil konfigurieren.
Sie können eine IPsec-AutoVPN-Infrastruktur sichern, indem Sie das statische Schlüsselprofil konfigurieren.
In diesem Konfigurationsbeispiel verwenden Hub, Spoke 1 und Spoke 2 statische Schlüsselprofile, um die QKD-Schlüssel über IPsec-VPN abzurufen. Die QKD-Tasten helfen dabei, Datenverkehr sicher über das Internet zu senden.
|
Lesezeit |
Weniger als eine Stunde |
|
Konfigurationszeit |
Weniger als eine Stunde |
- Beispiele für Voraussetzungen
- Vorbereitungen
- Funktionsübersicht
- Topologieübersicht
- Topologie-Illustration
- Schritt-für-Schritt-Konfiguration auf dem Hub
- Schritt-für-Schritt-Konfiguration auf Spoke-Geräten
- Verifizierung
- Anlage 1: Festlegen von Befehlen auf allen Geräten
- Anlage 2: Konfigurationsausgabe am Prüfling anzeigen
Beispiele für Voraussetzungen
|
Hardwareanforderungen |
|
|
Softwareanforderungen |
Junos OS Version 22.4R1 oder höher. |
Vorbereitungen
|
Vorteile |
|
|
Nützliche Ressourcen |
|
|
Mehr erfahren |
|
|
Praktische Erfahrung |
|
|
Mehr erfahren |
Rufen Sie die Adresse der Zertifizierungsstelle (CA) und die erforderlichen Informationen (z. B. das Abfragekennwort) ab, und senden Sie dann Anforderungen für lokale Zertifikate. Weitere Informationen finden Sie unter Grundlegendes zu lokalen Zertifikatanforderungen. Registrieren Sie die digitalen Zertifikate auf jedem Gerät. Siehe Beispiel: ManuellesLaden von CA- und lokalen Zertifikaten. |
Funktionsübersicht
| IPsec-VPN |
Stellt eine Hub-and-Spoke-IPsec-VPN-Topologie bereit, bei der Spokes durch VPN-Tunnel verbunden sind, die Datenverkehr über den Hub leiten. Diese VPN-Tunnel werden später für die Verwendung von Quantenschlüsseln konfiguriert, was sie zu quantensicheren VPN-Tunneln macht. |
| IKE-Gateway |
Wenn eine sichere Verbindung hergestellt wird, verwendet das IKE-Gateway die IKE-Richtlinie, um sich bei der Überprüfung des Zertifikats auf die konfigurierte Gruppe von Zertifizierungsstellen (CA-Profilen) zu beschränken. |
| Vorschläge | |
| IKE-Vorschlag |
Definiert die Algorithmen und Schlüssel, die zum Herstellen der sicheren IKE-Verbindung mit dem Peersicherheitsgateway verwendet werden. IKE erstellt die dynamischen Sicherheitszuordnungen und handelt sie für IPsec aus. |
| IPsec-Vorschlag |
Listet Protokolle, Algorithmen und Sicherheitsdienste auf, die mit dem Remote-IPsec-Peer ausgehandelt werden sollen. |
| Richtlinien | |
| IKE-Richtlinie |
Definiert eine Kombination von Sicherheitsparametern (IKE-Vorschlägen), die während der IKE-Aushandlung verwendet werden sollen. |
| IPsec-Richtlinie |
Enthält Regeln und Sicherheitsrichtlinien, um Gruppen-VPN-Datenverkehr zwischen den angegebenen Zonen zuzulassen. |
| Sicherheitsrichtlinie |
Hier können Sie den Typ des Datenverkehrs auswählen, der über die IPsec-Sicherheitszuordnungen gesichert werden soll.
|
|
Profile |
|
|
Schlüsselprofil |
Definieren Sie, wie die Firewall-Geräte der SRX-Serie mit den KME-Geräten kommunizieren, um QKD-Schlüssel vom externen KME-Server abzurufen. Schlüsselprofile werden auf dem Hub (HUB_KM_PROFILE_1) und den Spokes (SPOKE_1_KM_PROFILE_1 und SPOKE_2_KM_PROFILE_1) separat konfiguriert.
|
| PPK-Profil |
Gibt an, welches Schlüsselprofil verwendet werden soll, um quantensichere IKE- oder IPsec-Sicherheitszuordnungen einzurichten, indem auf das Schlüsselprofil unter dem IKE-Gateway verwiesen wird. |
| Zertifikate | |
| CA-Zertifikat | Überprüft die Identität von Geräten und authentifiziert die Kommunikationsverbindung zwischen ihnen. |
| Lokales Zertifikat | Generiert PKI, und registriert sie mit dem CA-Zertifikat zur Überprüfung. |
| KME-Zertifikat | Vom Anbieter generiertes Drittanbieterzertifikat. |
| Sicherheitszonen | |
| Vertrauen |
Netzwerksegment in der Host-Zone. |
| Unglaubwürdigkeit |
Netzwerksegment in der Zielserverzone. |
| vpn |
Netzwerksegment, über das der Hub-and-Spoke interagiert. |
|
Primäre Verifizierungsaufgaben |
Stellen Sie sicher, dass die eingerichteten IKE- und IPsec-Sicherheitszuordnungen quantensicher sind. |
Topologieübersicht
In diesem Beispiel initiieren SPOKE 1 und SPOKE 2 die Aushandlung quantensicherer IPsec-Tunnel mit dem Hub unter Verwendung eines CLI-konfigurierten statischen Schlüssels. Der Hub reagiert auf die Anfragen, indem er die Identität von Spoke 1 und Spoke 2 zusammen mit ihren jeweiligen Schlüsseln verifiziert und mit beiden Spokes ein quantensicheres IPsec-VPN aufbaut. Sobald die Tunnel eingerichtet sind, wird der Datenverkehr zwischen Host 1 und Host 3 sowie zwischen Host 2 und Host 3 mit den eingerichteten IPsec-Tunneln gesichert.
|
Hostname |
Rolle |
Funktion |
|---|---|---|
| Nabe | Firewall der SRX-Serie in der Lage, IPsec-Tunnel einzurichten | Reagiert auf die Aushandlung von IKE- oder IPsec-Sicherheitszuordnung, die von SPOKE 1 und SPOKE 2 initiiert wird, und richtet quantensichere IPsec-Tunnel mit einem statischen Schlüssel ein, der auf dem Hub-Gerät konfiguriert ist. |
| Speiche 1 | Firewall der SRX-Serie in der Lage, IPsec-Tunnel einzurichten | Initiiert die Aushandlung der IKE/IPsec-Sicherheitszuordnung und richtet quantensichere IPsec-Tunnel mit dem Hub ein, indem ein statischer Schlüssel verwendet wird, der auf Spoke 1 konfiguriert ist. |
| Speiche 2 | Firewall der SRX-Serie in der Lage, IPsec-Tunnel einzurichten | Initiiert die Aushandlung von IKE- oder IPsec-Sicherheitszuordnung und richtet quantensichere IPsec-Tunnel mit dem Hub ein, indem ein statischer Schlüssel verwendet wird, der auf Spoke 2 konfiguriert ist. |
| Gastgeber 1 | Host innerhalb der vertrauenswürdigen Zone oder LAN-Seite von Spoke 1 | Initiiert clientseitigen Datenverkehr zu Host 3. |
| Gastgeber 2 | Host innerhalb der vertrauenswürdigen Zone oder LAN-Seite von Spoke 2 | Initiiert clientseitigen Datenverkehr zu Host 3. |
| Gastgeber 3 | Host innerhalb der vertrauenswürdigen Zone oder LAN-Seite von HUB | Reagiert auf clientseitigen Datenverkehr von Host 1 und Host 2. |
Topologie-Illustration
Schritt-für-Schritt-Konfiguration auf dem Hub
Vollständige Beispielkonfigurationen für den Prüfling finden Sie unter:
Diese Konfiguration gilt nur für die Hub-Geräte. Sie müssen die entsprechenden gerätespezifischen Konfigurationsänderungen vornehmen.
-
Konfigurieren Sie die Hub-Schnittstellen.
[edit interfaces] user@hub# set ge-0/0/2 unit 0 family inet address 172.18.10.1/24 user@hub# set ge-0/0/1 unit 0 family inet address 192.168.90.1/24 user@hub# set st0 unit 1 family inet
-
Konfigurieren Sie das Zertifizierungsstellenprofil und das Zertifizierungsstellenzertifikat.
[edit security pki] user@hub# set ca-profile Root-CA ca-identity Root-CA user@hub# set ca-profile Root-CA enrollment url https://ca-server.juniper.net/certsrv/mscep/mscep.dll user@hub# set ca-profile Root-CA revocation-check disable
-
Binden Sie im Betriebsmodus das Zertifizierungsstellenzertifikat an das Zertifizierungsstellenprofil.
user@hub> request security pki ca-certificate enroll ca-profile Root-CA user@hub> request security pki generate-key-pair certificate-id HUB_CRT size 2048 type rsa user@hub> request security pki local-certificate enroll certificate-id HUB_CRT challenge-password <different> domain-name hub.juniper.net email hub@juniper.net subject DC=juniper,CN=hub.juniper.net,OU=security,O=juniper,L=sunnyvale,ST=california,C=us ca-profile Root-CA
-
Konfigurieren Sie das statische Schlüsselmanagerprofil.
[edit security key-manager profiles] user@hub# set HUB_KM_PROFILE_1 static key-id ascii-text test-key-id user@hub# set HUB_KM_PROFILE_1 static key ascii-text qjwbdip139u5mcy89m28pcgowerefnkjsdg
Konfigurieren Sie den Hub-Spoke im IPsec-VPN. Dazu gehört die Konfiguration der Sicherheitszonen, Sicherheitsrichtlinien und relevanten Zertifikate für die Authentifizierung von Geräteidentitäten und deren Kommunikationsverbindungen.
[edit security ike proposal] user@hub# set HUB_IKE_PROP authentication-method rsa-signatures user@hub# set HUB_IKE_PROP dh-group group14 user@hub# set HUB_IKE_PROP authentication-algorithm sha-256 user@hub# set HUB_IKE_PROP encryption-algorithm aes-256-cbc user@hub# set HUB_IKE_PROP lifetime-seconds 3600
[edit security ike policy] user@hub# set HUB_IKE_POL proposals HUB_IKE_PROP user@hub# set HUB_IKE_POL certificate local-certificate HUB_CRT
[edit security ike gateway] user@hub# set HUB_IKE_GW local-address 172.18.10.1 user@hub# set HUB_IKE_GW ike-policy HUB_IKE_POL user@hub# set HUB_IKE_GW external-interface ge-0/0/2.0 user@hub# set HUB_IKE_GW local-identity distinguished-name user@hub# set HUB_IKE_GW dynamic ike-user-type group-ike-id user@hub# set HUB_IKE_GW dynamic distinguished-name wildcard C=us,DC=juniper user@hub# set HUB_IKE_GW ppk-profile HUB_KM_PROFILE_1 user@hub# set HUB_IKE_GW version v2-only
[edit security ipsec proposal] user@hub# set HUB_IPSEC_PROP protocol esp user@hub# set HUB_IPSEC_PROP authentication-algorithm hmac-sha-256-128 user@hub# set HUB_IPSEC_PROP encryption-algorithm aes-256-cbc
[edit security ipsec policy] user@hub# set HUB_IPSEC_POL proposals HUB_IPSEC_PROP
[edit security ipsec vpn] user@hub# set HUB_IPSEC_VPN bind-interface st0.1 user@hub# set HUB_IPSEC_VPN ike gateway HUB_IKE_GW user@hub# set HUB_IPSEC_VPN ike ipsec-policy HUB_IPSEC_POL user@hub# set HUB_IPSEC_VPN traffic-selector ts1 local-ip 192.168.90.0/24 user@hub# set HUB_IPSEC_VPN traffic-selector ts1 remote-ip 0.0.0.0/0
[edit security zones] user@hub# set security-zone untrust host-inbound-traffic system-services ike user@hub# set security-zone untrust interfaces ge-0/0/2.0 user@hub# set security-zone vpn interfaces st0.1 user@hub# set security-zone trust host-inbound-traffic system-services ping user@hub# set security-zone trust interfaces ge-0/0/1.0
[edit security policies] user@hub# set from-zone trust to-zone vpn policy vpn_out match source-address any user@hub# set from-zone trust to-zone vpn policy vpn_out match destination-address any user@hub# set from-zone trust to-zone vpn policy vpn_out match application any user@hub# set from-zone trust to-zone vpn policy vpn_out then permit user@hub# set from-zone vpn to-zone trust policy vpn_in match source-address any user@hub# set from-zone vpn to-zone trust policy vpn_in match destination-address any user@hub# set from-zone vpn to-zone trust policy vpn_in match application any user@hub# set from-zone vpn to-zone trust policy vpn_in then permit
Schritt-für-Schritt-Konfiguration auf Spoke-Geräten
Vollständige Beispielkonfigurationen für den Prüfling finden Sie unter:
Diese Konfiguration gilt für Spoke 1- und Spoke 2-Geräte. Für andere Geräte müssen Sie entsprechende gerätespezifische Konfigurationsänderungen vornehmen.
-
Konfigurieren Sie die Spoke-Schnittstellen.
[edit interfaces] user@spoke# set ge-0/0/2 unit 0 family inet address 172.18.10.2/24 user@spoke# set ge-0/0/1 unit 0 family inet address 192.168.80.1/24 user@spoke# set st0 unit 1 family inet
-
Konfigurieren Sie Hub-Spoke im IPsec-VPN. Dazu gehört die Konfiguration der Sicherheitszonen, Sicherheitsrichtlinien und relevanten Zertifikate für die Authentifizierung von Geräteidentitäten und deren Kommunikationsverbindungen.
[edit security ike proposal] user@spoke# set SPOKE_1_IKE_PROP authentication-method rsa-signatures user@spoke# set SPOKE_1_IKE_PROP dh-group group14 user@spoke# set SPOKE_1_IKE_PROP authentication-algorithm sha-256 user@spoke# set SPOKE_1_IKE_PROP encryption-algorithm aes-256-cbc user@spoke# set SPOKE_1_IKE_PROP lifetime-seconds 3600
[edit security ike policy] user@spoke# set SPOKE_1_IKE_POL proposals SPOKE_1_IKE_PROP user@spoke# set SPOKE_1_IKE_POL certificate local-certificate SPOKE_1_CRT
[edit security ike gateway] user@spoke# set SPOKE_1_IKE_GW address 172.18.10.1 user@spoke# set SPOKE_1_IKE_GW local-address 172.18.10.2 user@spoke# set SPOKE_1_IKE_GW ike-policy SPOKE_1_IKE_POL user@spoke# set SPOKE_1_IKE_GW external-interface ge-0/0/2.0 user@spoke# set SPOKE_1_IKE_GW local-identity distinguished-name user@spoke# set SPOKE_1_IKE_GW remote-identity distinguished-name user@spoke# set SPOKE_1_IKE_GW ppk-profile SPOKE_1_KM_PROFILE_1 user@spoke# set SPOKE_1_IKE_GW version v2-only
[edit security ipsec proposal] user@spoke# set SPOKE_1_IPSEC_PROP protocol esp user@spoke# set SPOKE_1_IPSEC_PROP authentication-algorithm hmac-sha-256-128 user@spoke# set SPOKE_1_IPSEC_PROP encryption-algorithm aes-256-cbc
[edit security ipsec policy] user@spoke# set SPOKE_1_IPSEC_POL proposals SPOKE_1_IPSEC_PROP
[edit security ipsec vpn] user@spoke# set SPOKE_1_IPSEC_VPN bind-interface st0.1 user@spoke# set SPOKE_1_IPSEC_VPN ike gateway SPOKE_1_IKE_GW user@spoke# set SPOKE_1_IPSEC_VPN ike ipsec-policy SPOKE_1_IPSEC_POL user@spoke# set SPOKE_1_IPSEC_VPN traffic-selector ts1 local-ip 192.168.80.0/24 user@spoke# set SPOKE_1_IPSEC_VPN traffic-selector ts1 remote-ip 192.168.90.0/24
[edit security zones] user@spoke# set security-zone untrust host-inbound-traffic system-services ike user@spoke# set security-zone untrust interfaces ge-0/0/2.0 user@spoke# set security-zone vpn interfaces st0.1 user@spoke# set security-zone trust host-inbound-traffic system-services ping user@spoke# set security-zone trust interfaces ge-0/0/1.0
[edit security policies] user@spoke# set from-zone trust to-zone vpn policy vpn_out match source-address any user@spoke# set from-zone trust to-zone vpn policy vpn_out match destination-address any user@spoke# set from-zone trust to-zone vpn policy vpn_out match application any user@spoke# set from-zone trust to-zone vpn policy vpn_out then permit user@spoke# set from-zone vpn to-zone trust policy vpn_in match source-address any user@spoke# set from-zone vpn to-zone trust policy vpn_in match destination-address any user@spoke# set from-zone vpn to-zone trust policy vpn_in match application any user@spoke# set from-zone vpn to-zone trust policy vpn_in then permit
[edit security pki ] user@spoke# set ca-profile Root-CA ca-identity Root-CA user@spoke# set ca-profile Root-CA enrollment url https://ca-server.juniper.net/certsrv/mscep/mscep.dll user@spoke# set ca-profile Root-CA revocation-check disable
user@spoke> request security pki ca-certificate enroll ca-profile Root-CA user@spoke> request security pki generate-key-pair certificate-id SPOKE_1_CRT size 2048 type rsa user@spoke> request security pki local-certificate enroll certificate-id SPOKE_1_CRT challenge-password <different> domain-name spoke_1.juniper.net email spoke_1@juniper.net subject DC=juniper,CN=spoke_1.juniper.net,OU=security,O=juniper,L=sunnyvale,ST=california,C=us ca-profile Root-CA
-
Konfigurieren Sie das statische Schlüsselmanagerprofil.
[edit security key-manager profiles] user@spoke# set SPOKE_1_KM_PROFILE_1 static key-id ascii-text test-key-id user@spoke# set SPOKE_1_KM_PROFILE_1 static key ascii-text qjwbdip139u5mcy89m28pcgowerefnkjsdg
Verifizierung
Dieser Abschnitt enthält eine Liste der show-Befehle, mit denen Sie die Funktion in diesem Beispiel überprüfen können.
| Befehl | Verifizierungsaufgabe |
|---|---|
|
security ike security-associations detail anzeigen |
Stellen Sie sicher, dass die IKE-Sicherheitszuordnungen eingerichtet sind. |
|
Sicherheits-IPsec-Sicherheitszuordnungen anzeigen |
ZweckStellen Sie sicher, dass die IPsec-Sicherheitszuordnungen eingerichtet sind. |
|
IPSec-Sicherheitsstatistiken anzeigen |
ZweckÜberprüfen Sie die IPsec-Verschlüsselungs- und -Entschlüsselungsstatistiken. |
|
Details zu Sicherheitsschlüssel-Manager-Profilen anzeigen |
|
|
ping 192.168.90.20 Quelle 192.168.80.20 Anzahl 4 |
- Überprüfen von IKE-SAs
- Überprüfen von IPsec-Sicherheitszuordnungen
- Überprüfen von IPsec-Statistiken
- Schlüssel-Manager-Profil überprüfen
- Ping von Host 1 zu Host 3 oder umgekehrt
- Ping von Host 2 zu Host 3 oder umgekehrt
Überprüfen von IKE-SAs
Zweck
Überprüfen Sie die IKE-Sicherheitszuordnungen.
Action!
Geben Sie im Betriebsmodus den show security ike security-associations detail Befehl ein, um die IKE-Sicherheitszuordnungen anzuzeigen.
user@hub> show security ike security-associations detail
IKE peer 172.18.10.2, Index 2123, Gateway Name: HUB_IKE_GW
Role: Responder, State: UP
Initiator cookie: 0e40ccdcee1b54bd, Responder cookie: 43964f5cc4d4491c
Exchange type: IKEv2, Authentication method: RSA-signatures
Local gateway interface: ge-0/0/2.0
Routing instance: default
Local: 172.18.10.1:500, Remote: 172.18.10.2:500
Lifetime: Expires in 2840 seconds
Reauth Lifetime: Disabled
IKE Fragmentation: Enabled, Size: 576
Remote Access Client Info: Unknown Client
Peer ike-id: C=us, DC=juniper, ST=california, L=sunnyvale, O=juniper, OU=security, CN=spoke.juniper.net
AAA assigned IP: 0.0.0.0
PPK-profile: HUB_KM_PROFILE_1
Optional: No
State : Used
Algorithms:
Authentication : hmac-sha256-128
Encryption : aes256-cbc
Pseudo random function: hmac-sha256
Diffie-Hellman group : DH-group-14
Traffic statistics:
Input bytes : 2610
Output bytes : 2571
Input packets: 5
Output packets: 5
Input fragmented packets: 4
Output fragmented packets: 4
IPSec security associations: 2 created, 0 deleted
Phase 2 negotiations in progress: 1
IPSec Tunnel IDs: 500440
Negotiation type: Quick mode, Role: Responder, Message ID: 0
Local: 172.18.10.1:500, Remote: 172.18.10.2:500
Local identity: C=us, DC=juniper, ST=california, L=sunnyvale, O=juniper, OU=security, CN=hub.juniper.net
Remote identity: C=us, DC=juniper, ST=california, L=sunnyvale, O=juniper, OU=security, CN=spoke.juniper.net
Flags: IKE SA is created
IPsec SA Rekey CREATE_CHILD_SA exchange stats:
Initiator stats: Responder stats:
Request Out : 0 Request In : 0
Response In : 0 Response Out : 0
No Proposal Chosen In : 0 No Proposal Chosen Out : 0
Invalid KE In : 0 Invalid KE Out : 0
TS Unacceptable In : 0 TS Unacceptable Out : 0
Res DH Compute Key Fail : 0 Res DH Compute Key Fail: 0
Res Verify SA Fail : 0
Res Verify DH Group Fail: 0
Res Verify TS Fail : 0
IKE peer 172.18.10.3, Index 2124, Gateway Name: HUB_IKE_GW
Role: Responder, State: UP
Initiator cookie: 651bf4a52a9375ec, Responder cookie: d9a9c95c27e3f929
Exchange type: IKEv2, Authentication method: RSA-signatures
Local gateway interface: ge-0/0/2.0
Routing instance: default
Local: 172.18.10.1:500, Remote: 172.18.10.3:500
Lifetime: Expires in 2901 seconds
Reauth Lifetime: Disabled
IKE Fragmentation: Enabled, Size: 576
Remote Access Client Info: Unknown Client
Peer ike-id: C=us, DC=juniper, ST=california, L=sunnyvale, O=juniper, OU=security, CN=spoke_2.juniper.net
AAA assigned IP: 0.0.0.0
PPK-profile: HUB_KM_PROFILE_1
Optional: No
State : Used
Algorithms:
Authentication : hmac-sha256-128
Encryption : aes256-cbc
Pseudo random function: hmac-sha256
Diffie-Hellman group : DH-group-14
Traffic statistics:
Input bytes : 2610
Output bytes : 2571
Input packets: 5
Output packets: 5
Input fragmented packets: 4
Output fragmented packets: 4
IPSec security associations: 2 created, 0 deleted
Phase 2 negotiations in progress: 1
IPSec Tunnel IDs: 500441
Negotiation type: Quick mode, Role: Responder, Message ID: 0
Local: 172.18.10.1:500, Remote: 172.18.10.3:500
Local identity: C=us, DC=juniper, ST=california, L=sunnyvale, O=juniper, OU=security, CN=hub.juniper.net
Remote identity: C=us, DC=juniper, ST=california, L=sunnyvale, O=juniper, OU=security, CN=spoke_2.juniper.net
Flags: IKE SA is created
IPsec SA Rekey CREATE_CHILD_SA exchange stats:
Initiator stats: Responder stats:
Request Out : 0 Request In : 0
Response In : 0 Response Out : 0
No Proposal Chosen In : 0 No Proposal Chosen Out : 0
Invalid KE In : 0 Invalid KE Out : 0
TS Unacceptable In : 0 TS Unacceptable Out : 0
Res DH Compute Key Fail : 0 Res DH Compute Key Fail: 0
Res Verify SA Fail : 0
Res Verify DH Group Fail: 0
Res Verify TS Fail : 0
Bedeutung
Die Role: Responder, State: UPFelder , PPK-profile: HUB_KM_PROFILE_1, IPSec security associations: 2 created, 0 deletedund Flags: IKE SA is created zeigen an, dass die IKE-Sicherheitszuordnungen erfolgreich erstellt wurden.
Überprüfen von IPsec-Sicherheitszuordnungen
Zweck
Überprüfen Sie die IPsec-Sicherheitszuordnungen.
Action!
Geben Sie im Betriebsmodus den show security ipsec security-associations detail Befehl ein, um die IPsec-Sicherheitszuordnungen anzuzeigen.
user@hub> show security ipsec security-associations detail
ID: 500440 Virtual-system: root, VPN Name: HUB_IPSEC_VPN
Local Gateway: 172.18.10.1, Remote Gateway: 172.18.10.2
Traffic Selector Name: ts1
Local Identity: ipv4(192.168.90.0-192.168.90.255)
Remote Identity: ipv4(192.168.80.0-192.168.80.255)
TS Type: traffic-selector
Version: IKEv2
Quantum Secured: Yes
PFS group: N/A
Passive mode tunneling: Disabled
DF-bit: clear, Copy-Outer-DSCP Disabled, Bind-interface: st0.1, Policy-name: HUB_IPSEC_POL
Port: 500, Nego#: 0, Fail#: 0, Def-Del#: 0 Flag: 0
Multi-sa, Configured SAs# 0, Negotiated SAs#: 0
Tunnel events:
Thu Jul 20 2023 10:44:19: IPsec SA negotiation succeeds (1 times)
Location: FPC 0, PIC 0
Anchorship: Thread 1
Distribution-Profile: default-profile
Direction: inbound, SPI: 0x649d371f, AUX-SPI: 0
, VPN Monitoring: -
Hard lifetime: Expires in 2840 seconds
Lifesize Remaining: Unlimited
Soft lifetime: Expires in 2183 seconds
Mode: Tunnel(0 0), Type: dynamic, State: installed
Protocol: ESP, Authentication: hmac-sha256-128, Encryption: aes-cbc (256 bits)
Anti-replay service: counter-based enabled, Replay window size: 64
Extended-Sequence-Number: Disabled
tunnel-establishment: establish-tunnels-responder-only
IKE SA Index: 2123
Direction: outbound, SPI: 0xd5ef611e, AUX-SPI: 0
, VPN Monitoring: -
Hard lifetime: Expires in 2840 seconds
Lifesize Remaining: Unlimited
Soft lifetime: Expires in 2183 seconds
Mode: Tunnel(0 0), Type: dynamic, State: installed
Protocol: ESP, Authentication: hmac-sha256-128, Encryption: aes-cbc (256 bits)
Anti-replay service: counter-based enabled, Replay window size: 64
Extended-Sequence-Number: Disabled
tunnel-establishment: establish-tunnels-responder-only
IKE SA Index: 2123
ID: 500441 Virtual-system: root, VPN Name: HUB_IPSEC_VPN
Local Gateway: 172.18.10.1, Remote Gateway: 172.18.10.3
Traffic Selector Name: ts1
Local Identity: ipv4(192.168.90.0-192.168.90.255)
Remote Identity: ipv4(192.168.70.0-192.168.70.255)
TS Type: traffic-selector
Version: IKEv2
Quantum Secured: Yes
PFS group: N/A
Passive mode tunneling: Disabled
DF-bit: clear, Copy-Outer-DSCP Disabled, Bind-interface: st0.1, Policy-name: HUB_IPSEC_POL
Port: 500, Nego#: 0, Fail#: 0, Def-Del#: 0 Flag: 0
Multi-sa, Configured SAs# 0, Negotiated SAs#: 0
Tunnel events:
Thu Jul 20 2023 10:45:19: IPsec SA negotiation succeeds (1 times)
Location: FPC 0, PIC 0
Anchorship: Thread 1
Distribution-Profile: default-profile
Direction: inbound, SPI: 0xa0d3ba32, AUX-SPI: 0
, VPN Monitoring: -
Hard lifetime: Expires in 2901 seconds
Lifesize Remaining: Unlimited
Soft lifetime: Expires in 2258 seconds
Mode: Tunnel(0 0), Type: dynamic, State: installed
Protocol: ESP, Authentication: hmac-sha256-128, Encryption: aes-cbc (256 bits)
Anti-replay service: counter-based enabled, Replay window size: 64
Extended-Sequence-Number: Disabled
tunnel-establishment: establish-tunnels-responder-only
IKE SA Index: 2124
Direction: outbound, SPI: 0xe54414e3, AUX-SPI: 0
, VPN Monitoring: -
Hard lifetime: Expires in 2901 seconds
Lifesize Remaining: Unlimited
Soft lifetime: Expires in 2258 seconds
Mode: Tunnel(0 0), Type: dynamic, State: installed
Protocol: ESP, Authentication: hmac-sha256-128, Encryption: aes-cbc (256 bits)
Anti-replay service: counter-based enabled, Replay window size: 64
Extended-Sequence-Number: Disabled
tunnel-establishment: establish-tunnels-responder-only
IKE SA Index: 2124
Bedeutung
Die Quantum Secured: YesFelder , Passive mode tunneling: Disabled, Policy-name: HUB_IPSEC_POLund IPsec SA negotiation succeeds (1 times) und zeigen, dass die IPsec-Sicherheitszuordnungen erfolgreich erstellt wurden.
Überprüfen von IPsec-Statistiken
Zweck
Überprüfen Sie die IPsec-Statistiken.
Action!
Geben Sie im Betriebsmodus den show security ipsec statistics Befehl ein, um die IPsec-Statistiken anzuzeigen.
user@hub> show security ipsec statistics ESP Statistics: Encrypted bytes: 1248 Decrypted bytes: 1248 Encrypted packets: 8 Decrypted packets: 8 AH Statistics: Input bytes: 0 Output bytes: 0 Input packets: 0 Output packets: 0 Errors: AH authentication failures: 0, Replay errors: 0 ESP authentication failures: 0, ESP decryption failures: 0 Bad headers: 0, Bad trailers: 0 Invalid SPI: 0, TS check fail: 0 Exceeds tunnel MTU: 0 Discarded: 0
Bedeutung
AH Statistics Die ESP Statistics und-Felder zeigen die IPsec-Statistiken an.
Schlüssel-Manager-Profil überprüfen
Zweck
Überprüfen Sie das Profil des Schlüsselmanagers.
Action!
Geben Sie im Betriebsmodus den show security key-manager profiles detail Befehl ein, um das Profil des Schlüsselmanagers anzuzeigen.
user@hub> show security key-manager profiles detail
Name: HUB_KM_PROFILE_1, Index: 4, Type: Static
Configured-at: 20.07.23 (09:59:06)
Time-elapsed: 1 hrs 2 mins 7 secs
Request stats:
Received: 2
In-progress: 0
Success: 2
Failed: 0Bedeutung
Type: Static Die Name: HUB_KM_PROFILE_1 und-Felder zeigen das Profil des Schlüsselmanagers
Ping von Host 1 zu Host 3 oder umgekehrt
Zweck
Überprüfen Sie die Konnektivität von Host 1 zu Host 3.
Action!
Geben Sie im Betriebsmodus den ping 192.168.90.20 source 192.168.80.20 count 4 Befehl ein, um die Konnektivität von Host 1 zu Host 3 anzuzeigen.
user@HOST1# ping 192.168.90.20 source 192.168.80.20 count 4 PING 192.168.90.20 (192.168.90.20): 56 data bytes 64 bytes from 192.168.90.20: icmp_seq=0 ttl=64 time=2.151 ms 64 bytes from 192.168.90.20: icmp_seq=1 ttl=64 time=1.710 ms 64 bytes from 192.168.90.20: icmp_seq=2 ttl=64 time=1.349 ms 64 bytes from 192.168.90.20: icmp_seq=3 ttl=64 time=1.597 ms --- 192.168.90.20 ping statistics --- 4 packets transmitted, 4 packets received, 0% packet loss round-trip min/avg/max/stddev = 1.349/1.702/2.151/0.290 ms Data traffic is successfully flowing between the HOSTs
Bedeutung
Das PING 192.168.80.20 (192.168.80.20): 56 data bytes bestätigt die Verbindung von HOST 1 zu HOST 3.
Ping von Host 2 zu Host 3 oder umgekehrt
Zweck
Überprüfen Sie die Konnektivität von Host 2 zu Host 3.
Action!
Rufen Sie im Betriebsmodus die auf ping 192.168.90.20 source 192.168.80.20 count 4 , um die Konnektivität von Host 2 zu Host 3 anzuzeigen.
user@HOST1# ping 192.168.90.20 source 192.168.70.20 count 4 PING 192.168.90.20 (192.168.90.20): 56 data bytes 64 bytes from 192.168.90.20: icmp_seq=0 ttl=64 time=2.151 ms 64 bytes from 192.168.90.20: icmp_seq=1 ttl=64 time=1.710 ms 64 bytes from 192.168.90.20: icmp_seq=2 ttl=64 time=1.349 ms 64 bytes from 192.168.90.20: icmp_seq=3 ttl=64 time=1.597 ms --- 192.168.90.20 ping statistics --- 4 packets transmitted, 4 packets received, 0% packet loss round-trip min/avg/max/stddev = 1.349/1.702/2.151/0.290 ms Data traffic is successfully flowing between the HOSTs
Bedeutung
Das PING 192.168.80.20 (192.168.80.20): 56 data bytes bestätigt die Verbindung von HOST 2 zu HOST 3.
Anlage 1: Festlegen von Befehlen auf allen Geräten
Legen Sie die Befehlsausgabe auf allen Geräten fest.
- Festlegen von Befehlen auf dem Hub
- Festlegen von Befehlen auf Spoke 1
- Festlegen von Befehlen auf Spoke 2
Festlegen von Befehlen auf dem Hub
set security ike proposal HUB_IKE_PROP dh-group group14 set security ike proposal HUB_IKE_PROP authentication-algorithm sha-256 set security ike proposal HUB_IKE_PROP encryption-algorithm aes-256-cbc set security ike proposal HUB_IKE_PROP lifetime-seconds 3600 set security ike policy HUB_IKE_POL proposals HUB_IKE_PROP set security ike policy HUB_IKE_POL certificate local-certificate HUB_CRT set security ike gateway HUB_IKE_GW local-address 172.18.10.1 set security ike gateway HUB_IKE_GW ike-policy HUB_IKE_POL set security ike gateway HUB_IKE_GW external-interface ge-0/0/2.0 set security ike gateway HUB_IKE_GW local-identity distinguished-name set security ike gateway HUB_IKE_GW dynamic ike-user-type group-ike-id set security ike gateway HUB_IKE_GW dynamic distinguished-name wildcard C=us,DC=juniper set security ike gateway HUB_IKE_GW ppk-profile HUB_KM_PROFILE_1 set security ike gateway HUB_IKE_GW version v2-only set security ipsec proposal HUB_IPSEC_PROP protocol esp set security ipsec proposal HUB_IPSEC_PROP authentication-algorithm hmac-sha-256-128 set security ipsec proposal HUB_IPSEC_PROP encryption-algorithm aes-256-cbc set security ipsec policy HUB_IPSEC_POL proposals HUB_IPSEC_PROP set security ipsec vpn HUB_IPSEC_VPN bind-interface st0.1 set security ipsec vpn HUB_IPSEC_VPN ike gateway HUB_IKE_GW set security ipsec vpn HUB_IPSEC_VPN ike ipsec-policy HUB_IPSEC_POL set security ipsec vpn HUB_IPSEC_VPN traffic-selector ts1 local-ip 192.168.90.0/24 set security ipsec vpn HUB_IPSEC_VPN traffic-selector ts1 remote-ip 0.0.0.0/0 set interfaces ge-0/0/2 unit 0 family inet address 172.18.10.1/24 set interfaces ge-0/0/1 unit 0 family inet address 192.168.90.1/24 set interfaces st0 unit 1 family inet set security zones security-zone untrust host-inbound-traffic system-services ike set security zones security-zone untrust interfaces ge-0/0/2.0 set security zones security-zone vpn interfaces st0.1 set security zones security-zone trust host-inbound-traffic system-services ping set security zones security-zone trust interfaces ge-0/0/1.0 set security policies from-zone trust to-zone vpn policy vpn_out match source-address any set security policies from-zone trust to-zone vpn policy vpn_out match destination-address any set security policies from-zone trust to-zone vpn policy vpn_out match application any set security policies from-zone trust to-zone vpn policy vpn_out then permit set security policies from-zone vpn to-zone trust policy vpn_in match source-address any set security policies from-zone vpn to-zone trust policy vpn_in match destination-address any set security policies from-zone vpn to-zone trust policy vpn_in match application any set security policies from-zone vpn to-zone trust policy vpn_in then permit
Festlegen von Befehlen auf Spoke 1
set security pki ca-profile Root-CA ca-identity Root-CA set security pki ca-profile Root-CA enrollment url https://ca-server.juniper.net/certsrv/mscep/mscep.dll set security pki ca-profile Root-CA revocation-check disable request security pki ca-certificate enroll ca-profile Root-CA request security pki generate-key-pair certificate-id SPOKE_1_CRT size 2048 type rsa request security pki local-certificate enroll certificate-id SPOKE_1_CRT challenge-password <different> domain-name spoke_1.juniper.net email spoke_1@juniper.net subject DC=juniper,CN=spoke_1.juniper.net,OU=security,O=juniper,L=sunnyvale,ST=california,C=us ca-profile Root-CA set security key-manager profiles SPOKE_1_KM_PROFILE_1 static key-id ascii-text test-key-id set security key-manager profiles SPOKE_1_KM_PROFILE_1 static key ascii-text qjwbdip139u5mcy89m28pcgowerefnkjsdg set security ike proposal SPOKE_1_IKE_PROP authentication-method rsa-signatures set security ike proposal SPOKE_1_IKE_PROP dh-group group14 set security ike proposal SPOKE_1_IKE_PROP authentication-algorithm sha-256 set security ike proposal SPOKE_1_IKE_PROP encryption-algorithm aes-256-cbc set security ike proposal SPOKE_1_IKE_PROP lifetime-seconds 3600 set security ike policy SPOKE_1_IKE_POL proposals SPOKE_1_IKE_PROP set security ike policy SPOKE_1_IKE_POL certificate local-certificate SPOKE_1_CRT set security ike gateway SPOKE_1_IKE_GW address 172.18.10.1 set security ike gateway SPOKE_1_IKE_GW local-address 172.18.10.2 set security ike gateway SPOKE_1_IKE_GW ike-policy SPOKE_1_IKE_POL set security ike gateway SPOKE_1_IKE_GW external-interface ge-0/0/2.0 set security ike gateway SPOKE_1_IKE_GW local-identity distinguished-name set security ike gateway SPOKE_1_IKE_GW remote-identity distinguished-name set security ike gateway SPOKE_1_IKE_GW ppk-profile SPOKE_1_KM_PROFILE_1 set security ike gateway SPOKE_1_IKE_GW version v2-only set security ipsec proposal SPOKE_1_IPSEC_PROP protocol esp set security ipsec proposal SPOKE_1_IPSEC_PROP authentication-algorithm hmac-sha-256-128 set security ipsec proposal SPOKE_1_IPSEC_PROP encryption-algorithm aes-256-cbc set security ipsec policy SPOKE_1_IPSEC_POL proposals SPOKE_1_IPSEC_PROP set security ipsec vpn SPOKE_1_IPSEC_VPN bind-interface st0.1 set security ipsec vpn SPOKE_1_IPSEC_VPN ike gateway SPOKE_1_IKE_GW set security ipsec vpn SPOKE_1_IPSEC_VPN ike ipsec-policy SPOKE_1_IPSEC_POL set security ipsec vpn SPOKE_1_IPSEC_VPN traffic-selector ts1 local-ip 192.168.80.0/24 set security ipsec vpn SPOKE_1_IPSEC_VPN traffic-selector ts1 remote-ip 192.168.90.0/24 set interfaces ge-0/0/2 unit 0 family inet address 172.18.10.2/24 set interfaces ge-0/0/1 unit 0 family inet address 192.168.80.1/24 set interfaces st0 unit 1 family inet set security zones security-zone untrust host-inbound-traffic system-services ike set security zones security-zone untrust interfaces ge-0/0/2.0 set security zones security-zone vpn interfaces st0.1 set security zones security-zone trust host-inbound-traffic system-services ping set security zones security-zone trust interfaces ge-0/0/1.0 set security policies from-zone trust to-zone vpn policy vpn_out match source-address any set security policies from-zone trust to-zone vpn policy vpn_out match destination-address any set security policies from-zone trust to-zone vpn policy vpn_out match application any set security policies from-zone trust to-zone vpn policy vpn_out then permit set security policies from-zone vpn to-zone trust policy vpn_in match source-address any set security policies from-zone vpn to-zone trust policy vpn_in match destination-address any set security policies from-zone vpn to-zone trust policy vpn_in match application any set security policies from-zone vpn to-zone trust policy vpn_in then permit
Festlegen von Befehlen auf Spoke 2
set security pki ca-profile Root-CA ca-identity Root-CA set security pki ca-profile Root-CA enrollment url https://ca-server.juniper.net/certsrv/mscep/mscep.dll set security pki ca-profile Root-CA revocation-check disable request security pki ca-certificate enroll ca-profile Root-CA request security pki generate-key-pair certificate-id SPOKE_2_CRT size 2048 type rsa request security pki local-certificate enroll certificate-id SPOKE_2_CRT challenge-password <different> domain-name spoke_2.juniper.net email spoke_2@juniper.net subject DC=juniper,CN=spoke_2.juniper.net,OU=security,O=juniper,L=sunnyvale,ST=california,C=us ca-profile Root-CA set security key-manager profiles SPOKE_2_KM_PROFILE_1 static key-id ascii-text test-key-id set security key-manager profiles SPOKE_2_KM_PROFILE_1 static key ascii-text qjwbdip139u5mcy89m28pcgowerefnkjsdg set security ike proposal SPOKE_2_IKE_PROP authentication-method rsa-signatures set security ike proposal SPOKE_2_IKE_PROP dh-group group14 set security ike proposal SPOKE_2_IKE_PROP authentication-algorithm sha-256 set security ike proposal SPOKE_2_IKE_PROP encryption-algorithm aes-256-cbc set security ike proposal SPOKE_2_IKE_PROP lifetime-seconds 3600 set security ike policy SPOKE_2_IKE_POL proposals SPOKE_IKE_PROP set security ike policy SPOKE_2_IKE_POL certificate local-certificate SPOKE_2_CRT set security ike gateway SPOKE_2_IKE_GW address 172.18.10.1 set security ike gateway SPOKE_2_IKE_GW local-address 172.18.10.3 set security ike gateway SPOKE_2_IKE_GW ike-policy SPOKE_2_IKE_POL set security ike gateway SPOKE_2_IKE_GW external-interface ge-0/0/2.0 set security ike gateway SPOKE_2_IKE_GW local-identity distinguished-name set security ike gateway SPOKE_2_IKE_GW remote-identity distinguished-name set security ike gateway SPOKE_2_IKE_GW ppk-profile SPOKE_2_KM_PROFILE_1 set security ike gateway SPOKE_2_IKE_GW version v2-only set security ipsec proposal SPOKE_2_IPSEC_PROP protocol esp set security ipsec proposal SPOKE_2_IPSEC_PROP authentication-algorithm hmac-sha-256-128 set security ipsec proposal SPOKE_2_IPSEC_PROP encryption-algorithm aes-256-cbc set security ipsec policy SPOKE_2_IPSEC_POL proposals SPOKE_2_IPSEC_PROP set security ipsec vpn SPOKE_2_IPSEC_VPN bind-interface st0.2 set security ipsec vpn SPOKE_2_IPSEC_VPN ike gateway SPOKE_2_IKE_GW set security ipsec vpn SPOKE_2_IPSEC_VPN ike ipsec-policy SPOKE_2_IPSEC_POL set security ipsec vpn SPOKE_2_IPSEC_VPN traffic-selector ts1 local-ip 192.168.70.0/24 set security ipsec vpn SPOKE_2_IPSEC_VPN traffic-selector ts1 remote-ip 192.168.90.0/24 set interfaces ge-0/0/2 unit 0 family inet address 172.18.10.3/24 set interfaces ge-0/0/1 unit 0 family inet address 192.168.70.1/24 set interfaces st0 unit 2 family inet set security zones security-zone untrust host-inbound-traffic system-services ike set security zones security-zone untrust interfaces ge-0/0/2.0 set security zones security-zone vpn interfaces st0.2 set security zones security-zone trust host-inbound-traffic system-services ping set security zones security-zone trust interfaces ge-0/0/1.0 set security policies from-zone trust to-zone vpn policy vpn_out match source-address any set security policies from-zone trust to-zone vpn policy vpn_out match destination-address any set security policies from-zone trust to-zone vpn policy vpn_out match application any set security policies from-zone trust to-zone vpn policy vpn_out then permit set security policies from-zone vpn to-zone trust policy vpn_in match source-address any set security policies from-zone vpn to-zone trust policy vpn_in match destination-address any set security policies from-zone vpn to-zone trust policy vpn_in match application any set security policies from-zone vpn to-zone trust policy vpn_in then permit
Anlage 2: Konfigurationsausgabe am Prüfling anzeigen
Nabe
Bestätigen Sie im Konfigurationsmodus Ihre Konfiguration, indem Sie die show security ike proposal HUB_IKE_PROPBefehle , show security ike policy HUB_IKE_POL, show security ike gateway HUB_IKE_GW, show security ipsec proposal HUB_IPSEC_PROP, show interfacesshow security zonesshow security ipsec policy HUB_IPSEC_POLshow security ipsec vpn HUB_IPSEC_VPNund show security policies eingeben. Wenn die Ausgabe nicht die gewünschte Konfiguration anzeigt, wiederholen Sie die Konfigurationsanweisungen in diesem Beispiel, um sie zu korrigieren.
user@hub# show security ike proposal HUB_IKE_PROP dh-group group14; authentication-algorithm sha-256; encryption-algorithm aes-256-cbc; lifetime-seconds 3600;
user@hub# show security ike policy HUB_IKE_POL
proposals HUB_IKE_PROP;
certificate {
local-certificate HUB_CRT;user@hub# show security ike gateway HUB_IKE_GW
ike-policy HUB_IKE_POL;
dynamic {
distinguished-name {
wildcard C=us,DC=juniper;
}
ike-user-type group-ike-id;
}
local-identity distinguished-name;
external-interface ge-0/0/2.0;
local-address 172.18.10.1;
version v2-only;
ppk-profile HUB_KM_PROFILE_1;user@hub# show security ipsec proposal HUB_IPSEC_PROP protocol esp; authentication-algorithm hmac-sha-256-128; encryption-algorithm aes-256-cbc;
user@hub# show security ipsec policy HUB_IPSEC_POL proposals HUB_IPSEC_PROP;
user@hub# show security ipsec vpn HUB_IPSEC_VPN
bind-interface st0.1;
ike {
gateway HUB_IKE_GW;
ipsec-policy HUB_IPSEC_POL;
}
traffic-selector ts1 {
local-ip 192.168.90.0/24;
remote-ip 0.0.0.0/0;
}user@hub# show interfaces
ge-0/0/0 {
unit 0 {
family inet {
address 172.18.10.1/24;
address 172.18.10.2/24;
}
}
}
ge-0/0/1 {
unit 0 {
family inet {
address 192.168.90.1/24;
address 192.168.80.1/24;
}
family mpls;
}
}
ge-0/0/2 {
unit 0 {
family inet {
address 172.18.10.1/24;
}
}
}
ge-1/0/0 {
unit 0 {
family mpls;
}
}
st0 {
unit 1 {
family inet;
}
}user@hub# show security zones
security-zone untrust {
host-inbound-traffic {
system-services {
ike;
}
}
interfaces {
ge-0/0/0.0;
ge-0/0/2.0;
}
}
security-zone vpn {
interfaces {
st0.1;
}
}
security-zone trust {
host-inbound-traffic {
system-services {
ping;
}
}
interfaces {
ge-0/0/1.0;
}
}
user@hub# show security policies
from-zone trust to-zone vpn {
policy vpn_out {
match {
source-address any;
destination-address any;
application any;
}
then {
permit;
}
}
}
from-zone vpn to-zone trust {
policy vpn_in {
match {
source-address any;
destination-address any;
application any;
}
then {
permit;
}
}
}Speiche 1
Bestätigen Sie im Konfigurationsmodus Ihre Konfiguration, indem Sie die show security pki ca-profile Root-CABefehle , show security key-manager profiles SPOKE_1_KM_PROFILE_1, show security ike proposal SPOKE_1_IKE_PROP, show security ipsec proposal SPOKE_1_IPSEC_PROPshow security ipsec vpn SPOKE_1_IPSEC_VPNshow security ike gateway SPOKE_1_IKE_GWshow security ike policy SPOKE_1_IKE_POLshow interfacesshow security zonesshow security ipsec policy SPOKE_1_IPSEC_POLshow security policiesund show security pki eingeben. Wenn die Ausgabe nicht die gewünschte Konfiguration anzeigt, wiederholen Sie die Konfigurationsanweisungen in diesem Beispiel, um sie zu korrigieren.
user@spoke1# show security pki ca-profile Root-CA
ca-identity Root-CA;
enrollment {
url https://ca-server.juniper.net/certsrv/mscep/mscep.dll;
}
revocation-check {
disable;
}
user@spoke1# show security key-manager profiles SPOKE_1_KM_PROFILE_1
static {
key-id ascii-text "$9$cJ5SvLdVYoZjs2qmTFAt1RhSMXoaZUjqWL"; ## SECRET-DATA
key ascii-text "$9$mfF/IRSWX-9AORhyW8aZUj.PQFn/tuz3lKMXbwgoJGqf/Ctu1RTzhSyeW8aZUHkPn6AIEyO1SeMWdVgoJUjqCA0IEyz3yKvW-d4aZ"; ## SECRET-DATA
}
user@spoke1# show security ike proposal SPOKE_1_IKE_PROP authentication-method rsa-signatures; dh-group group14; authentication-algorithm sha-256; encryption-algorithm aes-256-cbc; lifetime-seconds 3600;
user@spoke1# show security ike policy SPOKE_1_IKE_POL
proposals SPOKE_1_IKE_PROP;
certificate {
local-certificate SPOKE_1_CRT;
}
user@spoke1# show security ike gateway SPOKE_1_IKE_GW ike-policy SPOKE_1_IKE_POL; address 172.18.10.1; local-identity distinguished-name; remote-identity distinguished-name; external-interface ge-0/0/2.0; local-address 172.18.10.2; version v2-only; ppk-profile SPOKE_1_KM_PROFILE_1;
user@spoke1# show security ipsec proposal SPOKE_1_IPSEC_PROP protocol esp; authentication-algorithm hmac-sha-256-128; encryption-algorithm aes-256-cbc;
user@spoke1# show security ipsec policy SPOKE_1_IPSEC_POL proposals SPOKE_1_IPSEC_PROP;
user@spoke1# show security ipsec vpn SPOKE_1_IPSEC_VPN
bind-interface st0.1;
ike {
gateway SPOKE_1_IKE_GW;
ipsec-policy SPOKE_1_IPSEC_POL;
}
traffic-selector ts1 {
local-ip 192.168.80.0/24;
remote-ip 192.168.90.0/24;
}user@spoke1# show interfaces
ge-0/0/0 {
unit 0 {
family inet {
address 172.18.10.1/24;
address 172.18.10.2/24;
}
}
}
ge-0/0/1 {
unit 0 {
family inet {
address 192.168.90.1/24;
address 192.168.80.1/24;
}
family mpls;
}
}
ge-0/0/2 {
unit 0 {
family inet {
address 172.18.10.1/24;
address 172.18.10.2/24;
}
}
}
ge-1/0/0 {
unit 0 {
family mpls;
}
}
st0 {
unit 1 {
family inet;
}
}
user@spoke1# show security zones
security-zone untrust {
host-inbound-traffic {
system-services {
ike;
}
}
interfaces {
ge-0/0/2.0;
}
}
security-zone vpn {
interfaces {
st0.1;
}
}
security-zone trust {
host-inbound-traffic {
system-services {
ping;
}
}
interfaces {
ge-0/0/1.0;
}
}user@spoke1# show security policies
from-zone trust to-zone vpn {
policy vpn_out {
match {
source-address any;
destination-address any;
application any;
}
then {
permit;
}
}
}
from-zone vpn to-zone trust {
policy vpn_in {
match {
source-address any;
destination-address any;
application any;
}
then {
permit;
}
}
}
user@spoke1# show security pki
ca-profile Root-CA {
ca-identity Root-CA;
enrollment {
url https://ca-server.juniper.net/certsrv/mscep/mscep.dll;
}
revocation-check {
disable;
}
}Speiche 2
Bestätigen Sie im Konfigurationsmodus Ihre Konfiguration, indem Sie die show security pkiBefehle , show security key-manager, show security ike proposal SPOKE_2_IKE_PROP, show security ipsec proposal SPOKE_2_IPSEC_PROPshow security ipsec vpn SPOKE_2_IPSEC_VPNshow security ike gateway SPOKE_2_IKE_GWshow interfacesshow security ike policy SPOKE_2_IKE_POLshow security zonesund show security policies eingeben. Wenn die Ausgabe nicht die gewünschte Konfiguration anzeigt, wiederholen Sie die Konfigurationsanweisungen in diesem Beispiel, um sie zu korrigieren.
user@spoke2# show security pki
ca-profile Root-CA {
ca-identity Root-CA;
enrollment {
url https://ca-server.juniper.net/certsrv/mscep/mscep.dll;
}
revocation-check {
disable;
}
}
user@spoke2# show security key-manager
profiles {
SPOKE_2_KM_PROFILE_1 {
static {
key-id ascii-text "$9$C4Y8ABEleWx-wM8goGjPf369A1hx7-VwgIE"; ## SECRET-DATA
key ascii-text "$9$15SRyKdVYGjqvW7Vw2GUn/CtBIcylK8XSr4aZjPfz369ORKM8X-VhSwY2oGUn/Cu0IleWdb27-YoZG.mz36CtOMWxdb2Sr2aJGq.Fn/"; ## SECRET-DATA
}
}
}
user@spoke2# show security ike proposal SPOKE_2_IKE_PROP authentication-method rsa-signatures; dh-group group14; authentication-algorithm sha-256; encryption-algorithm aes-256-cbc; lifetime-seconds 3600;
user@spoke2# show security ike policy SPOKE_2_IKE_POL
proposals SPOKE_IKE_PROP;
certificate {
local-certificate SPOKE_2_CRT;
}
user@spoke2# show security ike gateway SPOKE_2_IKE_GW ike-policy SPOKE_2_IKE_POL; address 172.18.10.1; local-identity distinguished-name; remote-identity distinguished-name; external-interface ge-0/0/2.0; local-address 172.18.10.3; version v2-only; ppk-profile SPOKE_2_KM_PROFILE_1;
user@spoke2# show security ipsec proposal SPOKE_2_IPSEC_PROP protocol esp; authentication-algorithm hmac-sha-256-128; encryption-algorithm aes-256-cbc;
user@spoke2# show security ipsec vpn SPOKE_2_IPSEC_VPN
bind-interface st0.2;
ike {
gateway SPOKE_2_IKE_GW;
ipsec-policy SPOKE_2_IPSEC_POL;
}
traffic-selector ts1 {
local-ip 192.168.70.0/24;
remote-ip 192.168.90.0/24;
}user@spoke2# show interfaces
ge-0/0/0 {
unit 0 {
family inet {
address 172.18.10.1/24;
address 172.18.10.2/24;
}
}
}
ge-0/0/1 {
unit 0 {
family inet {
address 192.168.90.1/24;
address 192.168.80.1/24;
address 192.168.70.1/24;
}
family mpls;
}
}
ge-0/0/2 {
unit 0 {
family inet {
address 172.18.10.1/24;
address 172.18.10.2/24;
address 172.18.10.3/24;
}
}
}
ge-1/0/0 {
unit 0 {
family mpls;
}
}
st0 {
unit 1 {
family inet;
}
unit 2 {
family inet;
}
}user@spoke2# show security zones
security-zone untrust {
host-inbound-traffic {
system-services {
ike;
}
}
interfaces {
ge-0/0/2.0;
}
}
security-zone vpn {
interfaces {
st0.2;
}
}
security-zone trust {
host-inbound-traffic {
system-services {
ping;
}
}
interfaces {
ge-0/0/1.0;
}
}user@spoke2# show security policies
from-zone trust to-zone vpn {
policy vpn_out {
match {
source-address any;
destination-address any;
application any;
}
then {
permit;
}
}
}
from-zone vpn to-zone trust {
policy vpn_in {
match {
source-address any;
destination-address any;
application any;
}
then {
permit;
}
}
}Konfigurieren des Quantum Key Manager-Schlüsselprofils für Junos Key Manager
Dieses Beispiel zeigt, wie das Quantenschlüsselprofil für den Junos Key Manager konfiguriert wird. Konfigurieren Sie das Schlüsselprofil des Quantenschlüssel-Managers, um die generierten Schlüssel zu generieren und zu senden, um einen quantensicheren IPsec-VPN-Tunnel einzurichten.
Anforderungen
-
Hardwareanforderungen: Juniper Networks® SRX1500 Firewall und höher nummerierte Gerätemodelle oder Juniper Networks® Virtuelle Firewall vSRX (vSRX3.0).
-
Softwareanforderungen: Junos OS Version 22.4R1 oder höher mit JUNOS ike und JUNOS Key Manager Paketen.
-
Verwenden Sie für die Kommunikation ein beliebiges QKD-Gerät, das den ETSI Quantum Key Distribution (QKD) Rest API-Standard unterstützt.
-
Laden Sie die lokalen Zertifikate auf das Gerät. Es wird empfohlen, den vollständigen Pfad zum Zertifikat anzugeben.
Überblick
Die Firewall-Geräte der SRX-Serie verwenden IPsec-VPN, um Datenverkehr sicher über das Internet zu senden. Konfigurieren Sie das Schlüsselprofil des Quantenschlüssel-Managers im IPsec-VPN, um die vorhandene IKE-Sicherheitszuordnung und einen neuen Schlüssel und Schlüssel erneut zu authentifizieren.
Das Quantenschlüssel-Manager-Schlüsselprofil verwendet eine sichere Schlüsselverteilungsmethode auf der Grundlage von QKD, um Schlüssel zu generieren und zu verteilen, die quantensicher sind. Diese Schlüssel sind dynamisch.
Konfiguration
-
Konfigurieren Sie das CA-Zertifikat.
user@host# set security pki ca-profile Root-CA ca-identity Root-CA user@host# set security pki ca-profile Root-CA enrollment url https://ca-server.juniper.net/certsrv/mscep/mscep.dll user@host# set security pki ca-profile Root-CA revocation-check disable
-
Laden Sie das CA-Zertifikat.
user@host> request security pki local-certificate load certificate-id SAE_A filename SAE_A.cert key SAE_A.key
-
Registrieren Sie das CA-Zertifikat.
user@host> request security pki ca-certificate enroll ca-profile Root-CA
-
Konfigurieren Sie das Quantum Key Manager-Profil.
user@host# set security key-manager profiles KM_PROFILE_1 quantum-key-manager url https://kme.juniper.net user@host# set security key-manager profiles KM_PROFILE_1 quantum-key-manager local-sae-id SAE_A user@host# set security key-manager profiles KM_PROFILE_1 quantum-key-manager local-certificate-id SAE_A_CERT user@host# set security key-manager profiles KM_PROFILE_1 quantum-key-manager trusted-cas Root-CA
Verifizierung
Zweck
Überprüfen Sie das Schlüsselprofil und die Schlüssel des Quantenschlüssel-Managers.
Action!
Geben Sie im Betriebsmodus die show security pki ca-certificate ca-profile Root-CA ein, um das CA-Profil und die CA-Zertifikate anzuzeigen.
user@host> show security pki ca-certificate ca-profile Root-CA
LSYS: root-logical-system
CA profile: Root-CA
Certificate identifier: Root-CA
Issued to: Root-CA, Issued by: C = IN, ST = WestBengal, O = JuniperNetworks, CN = Root-CA
Validity:
Not before: 09-11-2023 09:03 UTC
Not after: 03-24-2044 09:03 UTC
Public key algorithm: rsaEncryption(4096 bits)
Keypair Location: Keypair generated locallyGeben Sie im Betriebsmodus die show security pki local-certificate certificate-id SAE_A_CERT ein, um die lokalen PKI-Zertifikate anzuzeigen.
user@host> show security pki local-certificate certificate-id SAE_A_CERT
LSYS: root-logical-system
Certificate identifier: SAE_A_CERT
Issued to: SAE_A, Issued by: C = IN, ST = WestBengal, O = JuniperNetworks, CN = ROOT_CA
Validity:
Not before: 08-28-2023 04:54 UTC
Not after: 03-10-2044 04:54 UTC
Public key algorithm: rsaEncryption(2048 bits)
Keypair Location: Keypair generated locallyGeben Sie im Betriebsmodus das Profil und die request security key-manager profiles get profile-keys name km_profile_1 peer-sae-id SAE_B Schlüssel des Peer-Geräteschlüssel-Managers ein.
user@host> request security key-manager profiles get profile-keys name km_profile_1 peer-sae-id SAE_B
- Response:
- Status: SUCCESS
- Name: km_profile_1
- Type: quantum-key-manager
- Key-size: 256 bits
- Key-count: 1
- Key-ids:
- 002420bd-7a03-4725-9c41-6969d8e1815a
- Keys:
- 728d21c4a05fe2f73c7b2f58d1e3631dc68fcfaca16be12ca3fc7715079db0f9Geben Sie im Betriebsmodus die ein, um die show security key-manager profiles name KM_PROFILE_1 detail Details des Key Manager-Profils anzuzeigen.
user@host> show security key-manager profiles name KM_PROFILE_1 detail
Name: KM_PROFILE_1, Index: 2, Type: quantum-key-manager
Configured-at: 11.09.23 (02:04:32)
Time-elapsed: 0 hrs 20 mins 23 secs
Url: https://kme.juniper.net
Local-sae-id: SAE_A
Local-certificate-id: SAE_A_CERT
Trusted-cas: [ Root-CA ]
Peer-sae-ids: N/A
Default-key-size: N/A
Request stats:
Received: 0
In-progress: 0
Success: 0
Failed: 0Bedeutung
Angezeigt werden der Name des PKI-Zertifizierungsstellenprofils, die Zertifikats-ID, die Gültigkeit, der show security pki ca-certificate ca-profile Root-CA Algorithmus für den öffentlichen Schlüssel usw.
Zeigt show security pki local-certificate certificate-id SAE_A_CERT den Profilnamen der lokalen Zertifizierungsstelle, die Zertifikats-ID, die Gültigkeit, den Algorithmus für den öffentlichen Schlüssel usw. an.
Angezeigt werden das Profil und die request security key-manager profiles get profile-keys name km_profile_1 peer-sae-id SAE_B Schlüssel des Peer-Geräteschlüssel-Managers.
Angezeigt show security key-manager profiles name KM_PROFILE_1 detail werden der Profilname, die URL, die Anforderungen usw. des Sicherheitsschlüssel-Managers.
Beispiel: Konfigurieren des Quantum Key Manager-Schlüsselprofils für Site-to-Site-IPsec-VPN
Verwenden Sie dieses Konfigurationsbeispiel, um eine IPsec-Site-to-Site-VPN-Infrastruktur zu sichern, indem Sie das Quantenschlüssel-Manager-Schlüsselprofil konfigurieren.
Sie können eine IPsec-Site-to-Site-VPN-Infrastruktur sichern, indem Sie das Quantum Key Manager-Schlüsselprofil konfigurieren.
In diesem Konfigurationsbeispiel Die Geräte SRX1 und SRX2 verwenden das Quantenschlüssel-Manager-Profil, um die QKD-Schlüssel über IPsec-VPN abzurufen. Die QKD-Tasten helfen dabei, Datenverkehr sicher über das Internet zu senden.
|
Lesezeit |
Weniger als eine Stunde |
|
Konfigurationszeit |
Weniger als eine Stunde |
- Beispiele für Voraussetzungen
- Vorbereitungen
- Funktionsübersicht
- Topologieübersicht
- Topologie-Illustration
- Schritt-für-Schritt-Konfiguration auf Firewall-Geräten der SRX-Serie
- Verifizierung
- Anlage 1: Festlegen von Befehlen auf allen Geräten
- Anlage 2: Konfigurationsausgabe am Prüfling anzeigen
Beispiele für Voraussetzungen
|
Hardwareanforderungen |
® Juniper Networks SRX1500 Firewall oder höher Gerätemodelle oder Juniper Networks® Virtuelle Firewall vSRX (vSRX3.0) |
|
Softwareanforderungen |
Junos OS Version 22.4R1 oder höher. |
Vorbereitungen
|
Vorteile |
|
|
Nützliche Ressourcen |
|
|
Mehr erfahren |
|
|
Praktische Erfahrung |
|
|
Mehr erfahren |
Funktionsübersicht
| IPsec-VPN |
Stellt eine Hub-and-Spoke-IPsec-VPN-Topologie bereit, bei der Spokes durch VPN-Tunnel verbunden sind, die Datenverkehr über den Hub leiten. Diese VPN-Tunnel werden später für die Verwendung von Quantenschlüsseln konfiguriert, was sie zu quantensicheren VPN-Tunneln macht. |
| IKE-Gateway |
Stellt eine sichere Verbindung her. Das IKE-Gateway verwendet die IKE-Richtlinie, um sich bei der Überprüfung des Zertifikats auf die konfigurierte Gruppe von Zertifizierungsstellenprofilen (Certificate Authority, CA) zu beschränken. |
| Vorschläge | |
| IKE-Vorschlag |
Definiert die Algorithmen und Schlüssel, die zum Herstellen der sicheren IKE-Verbindung mit dem Peersicherheitsgateway verwendet werden. IKE erstellt die dynamischen Sicherheitszuordnungen (SAs) und handelt sie für IPsec aus. |
| IPsec-Vorschlag |
Listet Protokolle, Algorithmen und Sicherheitsdienste auf, die mit dem Remote-IPsec-Peer ausgehandelt werden sollen. |
| Richtlinien | |
| IKE-Richtlinie |
Definiert eine Kombination von Sicherheitsparametern (IKE-Vorschlägen), die während der IKE-Aushandlung verwendet werden sollen. |
| IPsec-Richtlinie |
Enthält Regeln und Sicherheitsrichtlinien, um Gruppen-VPN-Datenverkehr zwischen den angegebenen Zonen zuzulassen. |
| Sicherheitsrichtlinie |
Hier können Sie den Typ des Datenverkehrs auswählen, der über die IPsec-Sicherheitszuordnungen gesichert werden soll.
|
|
Profile |
|
|
Schlüsselprofil |
Definiert, wie die Firewall-Geräte der SRX-Serie mit den KME-Geräten kommunizieren, um QKD-Schlüssel vom externen KME-Server abzurufen. Schlüsselprofile werden auf dem Hub (HUB_KM_PROFILE_1) und den Spokes (SPOKE_1_KM_PROFILE_1 und SPOKE_2_KM_PROFILE_1) separat konfiguriert.
|
| PPK-Profil |
Gibt an, welches Schlüsselprofil verwendet werden soll, um quantensichere IKE- oder IPsec-Sicherheitszuordnungen einzurichten, indem auf das Schlüsselprofil unter dem IKE-Gateway verwiesen wird. |
| Zertifikate | |
| CA-Zertifikat | Überprüft die Identität von Geräten und authentifiziert die Kommunikationsverbindung. |
| Lokales Zertifikat | Generiert PKI, und registriert sie mit dem CA-Zertifikat zur Überprüfung. |
| KME-Zertifikat | Vom Anbieter generiertes Drittanbieterzertifikat. |
| Sicherheitszonen | |
| Vertrauen |
Netzwerksegment in der Host-Zone. |
| Unglaubwürdigkeit |
Netzwerksegment in der Zielserverzone. |
| vpn |
Netzwerksegment, über das der Hub und die Spokes interagieren. |
|
Primäre Verifizierungsaufgaben |
Stellen Sie sicher, dass die eingerichteten IKE- und IPsec-Sicherheitszuordnungen quantensicher sind. |
Topologieübersicht
In diesem Beispiel sichern wir die IPsec-VPN-Tunnel SRX1 und SRX2 mit Quantenschlüsseln, die von KME-Geräten anderer Anbieter generiert werden. Die KME-Geräte (KME-A und KME-B) sind über einen hochsicheren Quantenkanal miteinander verbunden, der in der Lage ist, Bedrohungen zu identifizieren. Über diesen Kanal rufen die SRX1- und SRX2-Geräte Quantenschlüssel von ihrem entsprechenden KME-Gerät ab und führen sie mit den vorhandenen Schlüsseln zusammen, um die VPN-Tunnel quantensicher zu machen.
|
Hostname |
Rolle |
Funktion |
|---|---|---|
| SRX1 | Firewall-Gerät der SRX-Serie, das IPsec-Tunnel aufbauen kann | Initiiert die Aushandlung von IKE- oder IPsec-Sicherheitszuordnungen und richtet quantensichere IPsec-Tunnel mit SRX2 ein, wobei der QKD-Schlüssel vom KME-A-QKD-Gerät abgerufen wird. |
| SRX2 | Firewall-Gerät der SRX-Serie, das IPsec-Tunnel aufbauen kann | Reagiert auf IKE- oder IPsec-SA-Aushandlung und richtet quantensichere IPsec-Tunnel mit QKD-Schlüssel vom KME-B QKD-Gerät ein. |
| HOST1 | Host innerhalb der vertrauenswürdigen Zone oder LAN-Seite von SRX1 | Initiiert clientseitigen Datenverkehr in Richtung HOST 2 |
| HOST2 | Host innerhalb der vertrauenswürdigen Zone oder LAN-Seite der SRX2 | Antwortet auf clientseitigen Datenverkehr von HOST 1. |
| KME-A | QKD-Gerät eines Drittanbieters | Stellt QKD-Schlüssel als Antwort auf Schlüsselanforderungen von SRX1 bereit. |
| KME-B | QKD-Gerät eines Drittanbieters | Stellt QKD-Schlüssel als Antwort auf Schlüsselanforderungen von SRX2 bereit. |
Topologie-Illustration
Schritt-für-Schritt-Konfiguration auf Firewall-Geräten der SRX-Serie
Vollständige Beispielkonfigurationen für den Prüfling finden Sie unter:
Diese Konfiguration gilt für SRX1- und SRX2-Geräte. Für andere Geräte müssen Sie die entsprechenden gerätespezifischen Konfigurationsänderungen vornehmen.
-
Konfigurieren Sie die Schnittstellen.
[edit interfaces] user@srx# set ge-0/0/0 unit 0 family inet address 172.18.10.1/24 user@srx# set st0 unit 1 family inet user@srx# set ge-0/0/1 unit 0 family inet address 192.168.90.1/24
-
Konfigurieren Sie ein Schlüsselprofil vom Typ quantum-key-manager mit den Parametern must oder recommended.
Definieren Sie das CA-Zertifikat, konfigurieren Sie die URL des KME-Servers, konfigurieren Sie die SAE-ID, die vom lokalen Ende verwendet werden soll, konfigurieren Sie das entsprechende Zertifikat für die lokale SAE-ID und konfigurieren Sie das zuvor definierte CA-Zertifikat.
[edit security pki] user@srx# set ca-profile ROOT_CA_CERT ca-identity RootCA
[edit security key-manager profiles] user@srx# set km_profile_1 quantum-key-manager url https://www.kme_a-qkd-server.net
[edit security key-manager profiles] user@srx# set km_profile_1 quantum-key-manager local-sae-id SAE_A user@srx# set km_profile_1 quantum-key-manager local-certificate-id SAE_A_CERT user@srx# set km_profile_1 quantum-key-manager trusted-cas ROOT_CA_CERT
Konfigurieren Sie Site-to-Site-IPsec-VPN. Dazu gehört die Konfiguration der Sicherheitszonen, Sicherheitsrichtlinien und relevanten Zertifikate für die Authentifizierung von Geräteidentitäten und deren Kommunikationsverbindungen.
[edit security zones] user@srx# set security-zone untrust host-inbound-traffic system-services ike user@srx# set security-zone untrust interfaces ge-0/0/0.0 user@srx# set security-zone vpn interfaces st0.1 user@srx# set security-zone trust host-inbound-traffic system-services ping user@srx# set security-zone trust interfaces ge-0/0/1.0
[edit security policies] user@srx# set from-zone trust to-zone vpn policy vpn_out match source-address any user@srx# set from-zone trust to-zone vpn policy vpn_out match destination-address any user@srx# set from-zone trust to-zone vpn policy vpn_out match application any user@srx# set from-zone trust to-zone vpn policy vpn_out then permit user@srx# set from-zone vpn to-zone trust policy vpn_in match source-address any user@srx# set from-zone vpn to-zone trust policy vpn_in match destination-address any user@srx# set from-zone vpn to-zone trust policy vpn_in match application any user@srx# set from-zone vpn to-zone trust policy vpn_in then permit
[edit security ike proposal] user@srx# set IKE_PROP authentication-method pre-shared-keys user@srx# set IKE_PROP dh-group group14 user@srx# set IKE_PROP authentication-algorithm sha-256 user@srx# set IKE_PROP encryption-algorithm aes-256-cbc user@srx# set IKE_PROP lifetime-seconds 3600
[edit security ike policy] user@srx# set IKE_POL proposals IKE_PROP user@srx# set IKE_POL pre-shared-key ascii-text ipsec-test
[edit security ike gateway] user@srx# set IKE_GW ike-policy IKE_POL user@srx# set IKE_GW address 172.18.10.2 user@srx# set IKE_GW external-interface ge-0/0/0.0 user@srx# set IKE_GW local-address 172.18.10.1 user@srx# set IKE_GW version v2-only user@srx# set IKE_GW ppk-profile km_profile_1
[edit security ipsec proposal] user@srx# set IPSEC_PROP protocol esp user@srx# set IPSEC_PROP authentication-algorithm hmac-sha-256-128 user@srx# set IPSEC_PROP encryption-algorithm aes-256-cbc user@srx# set IPSEC_PROP lifetime-seconds 2400
[edit security ipsec policy] user@srx# set IPSEC_POL proposals IPSEC_PROP
[edit security ipsec vpn] user@srx# set IPSEC_VPN bind-interface st0.1 user@srx# set IPSEC_VPN ike gateway IKE_GW user@srx# set IPSEC_VPN ike ipsec-policy IPSEC_POL user@srx# set IPSEC_VPN traffic-selector ts1 local-ip 192.168.90.0/24 user@srx# set IPSEC_VPN traffic-selector ts1 remote-ip 192.168.80.0/24 user@srx# set IPSEC_VPN establish-tunnels immediately
Verifizierung
Dieser Abschnitt enthält eine Liste der show-Befehle, mit denen Sie die Funktion in diesem Beispiel überprüfen können.
| Befehl | Verifizierungsaufgabe |
|---|---|
|
security ike security-associations detail anzeigen |
ZweckStellen Sie sicher, dass die IKE-Sicherheitszuordnungen eingerichtet sind. |
|
Sicherheits-IPsec-Sicherheitszuordnungen anzeigen |
Stellen Sie sicher, dass die IPsec-Sicherheitszuordnungen eingerichtet sind. |
|
IPSec-Sicherheitsstatistiken anzeigen |
Überprüfen Sie die IPsec-Verschlüsselungs- und -Entschlüsselungsstatistiken. |
|
Details zu Sicherheitsschlüssel-Manager-Profilen anzeigen |
Überprüfen Sie die Statistiken der wichtigsten Profile. |
|
ping 192.168.80.20 Quelle 192.168.90.20 Anzahl 5 |
Ping von HOST 1 zu HOST 2 oder umgekehrt. |
- Überprüfen von IKE-SAs
- Überprüfen von IPsec-Sicherheitszuordnungen
- Überprüfen von IPsec-Statistiken
- Schlüssel-Manager-Profil überprüfen
- Ping von HOST 1 zu HOST 2 oder umgekehrt
Überprüfen von IKE-SAs
Zweck
Überprüfen Sie die IKE-Sicherheitszuordnungen.
Action!
Geben Sie im Betriebsmodus den show security ike security-associations detail Befehl ein, um die IKE-Sicherheitszuordnungen anzuzeigen.
user@srx> show security ike security-associations detail IKE peer 172.18.10.2, Index 21, Gateway Name: IKE_GW Role: Initiator, State: UP Initiator cookie: 5a417d46cef3207d, Responder cookie: 57b9a17516bee31b Exchange type: IKEv2, Authentication method: Pre-shared-keys Local gateway interface: ge-0/0/2.0 Routing instance: default Local: 172.18.10.1:500, Remote: 172.18.10.2:500 Lifetime: Expires in 3445 seconds Reauth Lifetime: Disabled IKE Fragmentation: Enabled, Size: 576 SRG ID: 0 Remote Access Client Info: Unknown Client Peer ike-id: 172.18.10.2 AAA assigned IP: 0.0.0.0 PPK-profile: km_profile_1 Optional: No State : Used Algorithms: Authentication : hmac-sha256-128 Encryption : aes256-cbc Pseudo random function: hmac-sha256 Diffie-Hellman group : DH-group-14 Traffic statistics: Input bytes : 783 Output bytes : 831 Input packets: 2 Output packets: 2 Input fragmented packets: 0 Output fragmented packets: 0 IPSec security associations: 2 created, 0 deleted Phase 2 negotiations in progress: 1 IPSec Tunnel IDs: 500003 Negotiation type: Quick mode, Role: Initiator, Message ID: 0 Local: 172.18.10.1:500, Remote: 172.18.10.2:500 Local identity: 172.18.10.1 Remote identity: 172.18.10.2 Flags: IKE SA is created IPsec SA Rekey CREATE_CHILD_SA exchange stats: Initiator stats: Responder stats: Request Out : 0 Request In : 0 Response In : 0 Response Out : 0 No Proposal Chosen In : 0 No Proposal Chosen Out : 0 Invalid KE In : 0 Invalid KE Out : 0 TS Unacceptable In : 0 TS Unacceptable Out : 0 Res DH Compute Key Fail : 0 Res DH Compute Key Fail: 0 Res Verify SA Fail : 0 Res Verify DH Group Fail: 0 Res Verify TS Fail : 0
Bedeutung
Die Role: Initiator, State: UPFelder , PPK-profile: km_profile_1, IPSec security associations: 2 created, 0 deleted Phase 2 negotiations in progress: 1und Flags: IKE SA is created zeigen an, dass die IKE-Sicherheitszuordnungen erfolgreich erstellt wurden.
Überprüfen von IPsec-Sicherheitszuordnungen
Zweck
Überprüfen Sie die IPsec-Sicherheitszuordnungen.
Action!
Geben Sie im Betriebsmodus den show security ipsec security-associations detail Befehl ein, um die IPsec-Sicherheitszuordnungen anzuzeigen.
user@srx> show security ipsec security-associations detail ID: 500003 Virtual-system: root, VPN Name: IPSEC_VPN Local Gateway: 172.18.10.1, Remote Gateway: 172.18.10.2 Traffic Selector Name: ts1 Local Identity: ipv4(192.168.90.0-192.168.90.255) Remote Identity: ipv4(192.168.80.0-192.168.80.255) TS Type: traffic-selector Version: IKEv2 Quantum Secured: Yes PFS group: N/A SRG ID: 0 DF-bit: clear, Copy-Outer-DSCP Disabled, Bind-interface: st0.1, Policy-name: IPSEC_POL Port: 500, Nego#: 0, Fail#: 0, Def-Del#: 0 Flag: 0 Multi-sa, Configured SAs# 0, Negotiated SAs#: 0 Tunnel events: Fri Mar 31 2023 01:41:52: IPsec SA negotiation succeeds (1 times) Location: FPC 0, PIC 0, KMD-Instance 0 Anchorship: Thread 1 Distribution-Profile: default-profile Direction: inbound, SPI: 0xd1e1549c, AUX-SPI: 0 , VPN Monitoring: - Hard lifetime: Expires in 1916 seconds Lifesize Remaining: Unlimited Soft lifetime: Expires in 1349 seconds Mode: Tunnel(0 0), Type: dynamic, State: installed Protocol: ESP, Authentication: hmac-sha256-128, Encryption: aes-cbc (256 bits) Anti-replay service: counter-based enabled, Replay window size: 64 Extended-Sequence-Number: Disabled tunnel-establishment: establish-tunnels-immediately IKE SA Index: 21 Direction: outbound, SPI: 0xb5883167, AUX-SPI: 0 , VPN Monitoring: - Hard lifetime: Expires in 1916 seconds Lifesize Remaining: Unlimited Soft lifetime: Expires in 1349 seconds Mode: Tunnel(0 0), Type: dynamic, State: installed Protocol: ESP, Authentication: hmac-sha256-128, Encryption: aes-cbc (256 bits) Anti-replay service: counter-based enabled, Replay window size: 64 Extended-Sequence-Number: Disabled tunnel-establishment: establish-tunnels-immediately IKE SA Index: 21
Bedeutung
Die Quantum Secured: YesFelder , Policy-name: IPSEC_POL, IPsec SA negotiation succeeds (1 times)und tunnel-establishment: establish-tunnels-immediately IKE SA Index: 21 und zeigen, dass die IPsec-Sicherheitszuordnungen erfolgreich erstellt wurden.
Überprüfen von IPsec-Statistiken
Zweck
Überprüfen Sie die IPsec-Statistiken.
Action!
Geben Sie im Betriebsmodus den show security ipsec statistics Befehl ein, um die IPsec-Statistiken anzuzeigen.
user@srx> show security ipsec statistics ESP Statistics: Encrypted bytes: 780 Decrypted bytes: 780 Encrypted packets: 5 Decrypted packets: 5 AH Statistics: Input bytes: 0 Output bytes: 0 Input packets: 0 Output packets: 0 Errors: AH authentication failures: 0, Replay errors: 0 ESP authentication failures: 0, ESP decryption failures: 0 Bad headers: 0, Bad trailers: 0 Invalid SPI: 0, TS check fail: 0 Exceeds tunnel MTU: 0 Discarded: 0
Bedeutung
AH Statistics Die ESP Statistics und-Felder zeigen die IPsec-Statistiken an.
Schlüssel-Manager-Profil überprüfen
Zweck
Überprüfen Sie das Profil des Schlüsselmanagers.
Action!
Geben Sie im Betriebsmodus den show security key-manager profiles detail Befehl ein, um das Profil des Schlüsselmanagers anzuzeigen.
user@srx> show security key-manager profiles detail Name: km_profile_1, Index: 3, Type: Quantum-key-manager Configured-at: 31.03.23 (01:40:50) Time-elapsed: 0 hrs 11 mins 30 secs Url: https://www.kme_a-qkd-server.net Local-sae-id: SAE_A Local-certificate-id: SAE_A_CERT Trusted-cas: [ ROOT_CA_CERT ] Peer-sae-ids: N/A Default-key-size: N/A Request stats: Received: 1 In-progress: 0 Success: 1 Failed: 0
Bedeutung
Quantum-key-manager Die Name: km_profile_1 und-Felder zeigen das Profil des Schlüsselmanagers.
Ping von HOST 1 zu HOST 2 oder umgekehrt
Zweck
Überprüfen Sie die Konnektivität von HOST 1 zu HOST 2.
Action!
Geben Sie im Betriebsmodus die ping 192.168.80.20 source 192.168.90.20 Anzahl 5 ein, um die Konnektivität von HOST 1 zu HOST 2 anzuzeigen.
user@HOST1# ping 192.168.80.20 source 192.168.90.20 count 5 PING 192.168.80.20 (192.168.80.20): 56 data bytes count 5 64 bytes from 192.168.80.1: icmp_seq=0 ttl=64 time=0.998 ms 64 bytes from 192.168.80.1: icmp_seq=1 ttl=64 time=1.594 ms 64 bytes from 192.168.80.1: icmp_seq=2 ttl=64 time=1.395 ms 64 bytes from 192.168.80.1: icmp_seq=3 ttl=64 time=1.536 ms 64 bytes from 192.168.80.1: icmp_seq=4 ttl=64 time=1.838 ms --- 192.168.80.1 ping statistics --- 5 packets transmitted, 5 packets received, 0% packet loss round-trip min/avg/max/stddev = 0.998/1.472/1.838/0.277 ms Data traffic is successfully flowing between the HOSTs
Bedeutung
Der PING 192.168.80.20 (192.168.80.20): 56 data bytes count 5 bestätigt die Verbindung von HOST 1 zu HOST 2.
Anlage 1: Festlegen von Befehlen auf allen Geräten
Legen Sie die Befehlsausgabe auf allen Geräten fest.
Set-Befehle auf SRX1
set security pki ca-profile ROOT_CA_CERT ca-identity RootCA set security key-manager profiles km_profile_1 quantum-key-manager url https://www.kme_a-qkd-server.net set security key-manager profiles km_profile_1 quantum-key-manager local-sae-id SAE_A set security key-manager profiles km_profile_1 quantum-key-manager local-certificate-id SAE_A_CERT set security key-manager profiles km_profile_1 quantum-key-manager trusted-cas ROOT_CA_CERT set interfaces ge-0/0/0 unit 0 family inet address 172.18.10.1/24 set interfaces st0 unit 1 family inet set interfaces ge-0/0/1 unit 0 family inet address 192.168.90.1/24 set security zones security-zone untrust host-inbound-traffic system-services ike set security zones security-zone untrust interfaces ge-0/0/0.0 set security zones security-zone vpn interfaces st0.1 set security zones security-zone trust host-inbound-traffic system-services ping set security zones security-zone trust interfaces ge-0/0/1.0 set security policies from-zone trust to-zone vpn policy vpn_out match source-address any set security policies from-zone trust to-zone vpn policy vpn_out match destination-address any set security policies from-zone trust to-zone vpn policy vpn_out match application any set security policies from-zone trust to-zone vpn policy vpn_out then permit set security policies from-zone vpn to-zone trust policy vpn_in match source-address any set security policies from-zone vpn to-zone trust policy vpn_in match destination-address any set security policies from-zone vpn to-zone trust policy vpn_in match application any set security policies from-zone vpn to-zone trust policy vpn_in then permit set security ike proposal IKE_PROP authentication-method pre-shared-keys set security ike proposal IKE_PROP dh-group group14 set security ike proposal IKE_PROP authentication-algorithm sha-256 set security ike proposal IKE_PROP encryption-algorithm aes-256-cbc set security ike proposal IKE_PROP lifetime-seconds 3600 set security ike policy IKE_POL proposals IKE_PROP set security ike policy IKE_POL pre-shared-key ascii-text ipsec-test set security ike gateway IKE_GW ike-policy IKE_POL set security ike gateway IKE_GW address 172.18.10.2 set security ike gateway IKE_GW external-interface ge-0/0/0.0 set security ike gateway IKE_GW local-address 172.18.10.1 set security ike gateway IKE_GW version v2-only set security ike gateway IKE_GW ppk-profile km_profile_1 set security ipsec proposal IPSEC_PROP protocol esp set security ipsec proposal IPSEC_PROP authentication-algorithm hmac-sha-256-128 set security ipsec proposal IPSEC_PROP encryption-algorithm aes-256-cbc set security ipsec proposal IPSEC_PROP lifetime-seconds 2400 set security ipsec policy IPSEC_POL proposals IPSEC_PROP set security ipsec vpn IPSEC_VPN bind-interface st0.1 set security ipsec vpn IPSEC_VPN ike gateway IKE_GW set security ipsec vpn IPSEC_VPN ike ipsec-policy IPSEC_POL set security ipsec vpn IPSEC_VPN traffic-selector ts1 local-ip 192.168.90.0/24 set security ipsec vpn IPSEC_VPN traffic-selector ts1 remote-ip 192.168.80.0/24 set security ipsec vpn IPSEC_VPN establish-tunnels immediately
Festlegen von Befehlen auf der SRX2
set security pki ca-profile ROOT_CA_CERT ca-identity RootCA set security key-manager profiles km_profile_1 quantum-key-manager url https://www.kme_a-qkd-server.net set security key-manager profiles km_profile_1 quantum-key-manager local-sae-id SAE_B set security key-manager profiles km_profile_1 quantum-key-manager local-certificate-id SAE_B_CERT set security key-manager profiles km_profile_1 quantum-key-manager trusted-cas ROOT_CA_CERT set interfaces ge-0/0/0 unit 0 family inet address 172.18.10.2/24 set interfaces st0 unit 1 family inet set interfaces ge-0/0/1 unit 0 family inet address 192.168.80.1/24 set security zones security-zone untrust host-inbound-traffic system-services ike set security zones security-zone untrust interfaces ge-0/0/0.0 set security zones security-zone vpn interfaces st0.1 set security zones security-zone trust host-inbound-traffic system-services ping set security zones security-zone trust interfaces ge-0/0/1.0 set security policies from-zone trust to-zone vpn policy vpn_out match source-address any set security policies from-zone trust to-zone vpn policy vpn_out match destination-address any set security policies from-zone trust to-zone vpn policy vpn_out match application any set security policies from-zone trust to-zone vpn policy vpn_out then permit set security policies from-zone vpn to-zone trust policy vpn_in match source-address any set security policies from-zone vpn to-zone trust policy vpn_in match destination-address any set security policies from-zone vpn to-zone trust policy vpn_in match application any set security policies from-zone vpn to-zone trust policy vpn_in then permit set security ike proposal IKE_PROP authentication-method pre-shared-keys set security ike proposal IKE_PROP dh-group group14 set security ike proposal IKE_PROP authentication-algorithm sha-256 set security ike proposal IKE_PROP encryption-algorithm aes-256-cbc set security ike proposal IKE_PROP lifetime-seconds 3600 set security ike policy IKE_POL proposals IKE_PROP set security ike policy IKE_POL pre-shared-key ascii-text ipsec-test set security ike gateway IKE_GW ike-policy IKE_POL set security ike gateway IKE_GW address 172.18.10.1 set security ike gateway IKE_GW external-interface ge-0/0/0.0 set security ike gateway IKE_GW local-address 172.18.10.2 set security ike gateway IKE_GW version v2-only set security ike gateway IKE_GW ppk-profile km_profile_1 set security ipsec proposal IPSEC_PROP protocol esp set security ipsec proposal IPSEC_PROP authentication-algorithm hmac-sha-256-128 set security ipsec proposal IPSEC_PROP encryption-algorithm aes-256-cbc set security ipsec proposal IPSEC_PROP lifetime-seconds 2400 set security ipsec policy IPSEC_POL proposals IPSEC_PROP set security ipsec vpn IPSEC_VPN bind-interface st0.1 set security ipsec vpn IPSEC_VPN ike gateway IKE_GW set security ipsec vpn IPSEC_VPN ike ipsec-policy IPSEC_POL set security ipsec vpn IPSEC_VPN traffic-selector ts1 local-ip 192.168.80.0/24 set security ipsec vpn IPSEC_VPN traffic-selector ts1 remote-ip 192.168.90.0/24 set security ipsec vpn IPSEC_VPN establish-tunnels immediately
Anlage 2: Konfigurationsausgabe am Prüfling anzeigen
Zeigen Sie die Befehlsausgabe auf dem Prüfling an.
SRX1-KARTON
user@srk1# show security pki
ca-profile ROOT_CA_CERT {
ca-identity RootCA;
}
user@srk1# show security key-manager
profiles {
km_profile_1 {
quantum-key-manager {
url https://www.kme_a-qkd-server.net;
local-sae-id SAE_A;
local-certificate-id SAE_A_CERT;
trusted-cas ROOT_CA_CERT;
}
}
}user@srk1# show interfaces
ge-0/0/0 {
unit 0 {
family inet {
address 172.18.10.1/24;
address 172.18.10.2/24;
}
}
}
ge-0/0/1 {
unit 0 {
family inet {
address 192.168.90.1/24;
address 192.168.80.1/24;
address 192.168.70.1/24;
}
family mpls;
}
}
ge-0/0/2 {
unit 0 {
family inet {
address 172.18.10.1/24;
address 172.18.10.2/24;
address 172.18.10.3/24;
}
}
}
ge-1/0/0 {
unit 0 {
family mpls;
}
}
st0 {
unit 1 {
family inet;
}
unit 2 {
family inet;
}
}user@srk1# show security zones
security-zone untrust {
host-inbound-traffic {
system-services {
ike;
}
}
interfaces {
ge-0/0/0.0;
}
}
security-zone vpn {
interfaces {
st0.1;
}
}
security-zone trust {
host-inbound-traffic {
system-services {
ping;
}
}
interfaces {
ge-0/0/1.0;
}
}user@srk1# show security policies
from-zone trust to-zone vpn {
policy vpn_out {
match {
source-address any;
destination-address any;
application any;
}
then {
permit;
}
}
}
from-zone vpn to-zone trust {
policy vpn_in {
match {
source-address any;
destination-address any;
application any;
}
then {
permit;
}
}
}user@srk1# show security ike proposal IKE_PROP authentication-method pre-shared-keys; dh-group group14; authentication-algorithm sha-256; encryption-algorithm aes-256-cbc; lifetime-seconds 3600;
user@srk1# show security ike policy IKE_POL proposals IKE_PROP; pre-shared-key ascii-text "$9$Nadwg4aUH.5Nds4aUiHuO1RhrvWxVs4"; ## SECRET-DATA
user@srk1# show security ike gateway IKE_GW ike-policy IKE_POL; address 172.18.10.2; external-interface ge-0/0/0.0; local-address 172.18.10.1; version v2-only; ppk-profile km_profile_1;
user@srk1# show security ipsec proposal IPSEC_PROP protocol esp; authentication-algorithm hmac-sha-256-128; encryption-algorithm aes-256-cbc; lifetime-seconds 2400;
user@srk1# show security ipsec policy IPSEC_POL proposals IPSEC_PROP;
user@srk1# show security ipsec vpn IPSEC_VPN
bind-interface st0.1;
ike {
gateway IKE_GW;
ipsec-policy IPSEC_POL;
}
traffic-selector ts1 {
local-ip 192.168.90.0/24;
remote-ip 192.168.80.0/24;
}
establish-tunnels immediately;SRX 2
user@srx2# show security key-manager
profiles {
km_profile_1 {
quantum-key-manager {
url https://www.kme_a-qkd-server.net;
local-sae-id SAE_B;
local-certificate-id SAE_B_CERT;
trusted-cas ROOT_CA_CERT;
}
}
}user@srx2# show interfaces
ge-0/0/0 {
unit 0 {
family inet {
address 172.18.10.1/24;
address 172.18.10.2/24;
}
}
}
ge-0/0/1 {
unit 0 {
family inet {
address 192.168.90.1/24;
address 192.168.80.1/24;
address 192.168.70.1/24;
}
family mpls;
}
}
ge-0/0/2 {
unit 0 {
family inet {
address 172.18.10.1/24;
address 172.18.10.2/24;
address 172.18.10.3/24;
}
}
}
ge-1/0/0 {
unit 0 {
family mpls;
}
}
st0 {
unit 1 {
family inet;
}
unit 2 {
family inet;
}
}user@srx2# show security zones
security-zone untrust {
host-inbound-traffic {
system-services {
ike;
}
}
interfaces {
ge-0/0/0.0;
}
}
security-zone vpn {
interfaces {
st0.1;
}
}
security-zone trust {
host-inbound-traffic {
system-services {
ping;
}
}
interfaces {
ge-0/0/1.0;
}
}user@srx2# show security policies
from-zone trust to-zone vpn {
policy vpn_out {
match {
source-address any;
destination-address any;
application any;
}
then {
permit;
}
}
}
from-zone vpn to-zone trust {
policy vpn_in {
match {
source-address any;
destination-address any;
application any;
}
then {
permit;
}
}
}user@srx2# show security ike proposal IKE_PROP authentication-method pre-shared-keys; dh-group group14; authentication-algorithm sha-256; encryption-algorithm aes-256-cbc; lifetime-seconds 3600;
user@srx2# show security ike gateway IKE_GW ike-policy IKE_POL; address 172.18.10.1; external-interface ge-0/0/0.0; local-address 172.18.10.2; version v2-only; ppk-profile km_profile_1;
user@srx2# show security ike policy IKE_POL proposals IKE_PROP; pre-shared-key ascii-text "$9$P5z6/Cu1EyP5F/CuB1-VwYgJDi.TF/"; ## SECRET-DATA
user@srx2# show security ipsec policy IPSEC_POL proposals IPSEC_PROP;
user@srx2# show security ipsec vpn IPSEC_VPN
bind-interface st0.1;
ike {
gateway IKE_GW;
ipsec-policy IPSEC_POL;
}
traffic-selector ts1 {
local-ip 192.168.80.0/24;
remote-ip 192.168.90.0/24;
}
establish-tunnels immediately;Beispiel: Konfiguration quantengesicherter IPsec-AutoVPN-Topologie mit dem Quantum Key Manager-Schlüsselprofil
Verwenden Sie dieses Konfigurationsbeispiel, um eine IPsec-AutoVPN-Infrastruktur zu sichern, indem Sie das Quantenschlüssel-Manager-Schlüsselprofil konfigurieren.
Hub, Spoke 1 und Spoke 2 verwenden Quantenschlüssel-Manager-Schlüsselprofile, um mit KME Hub, KME Spoke 1 und KME Spoke 2 zu kommunizieren, um die QKD-Schlüssel abzurufen und dann IPsec-VPN-Tunnel einzurichten.
Lesezeit |
Weniger als eine Stunde. |
Konfigurationszeit |
Weniger als eine Stunde. |
- Beispiele für Voraussetzungen
- Vorbereitungen
- Funktionsübersicht
- Topologieübersicht
- Topologie-Illustration
- Schritt-für-Schritt-Konfiguration auf dem Hub
- Schritt-für-Schritt-Konfiguration auf Spoke-Geräten
- Verifizierung
- Anlage 1: Festlegen von Befehlen auf allen Geräten
- Anlage 2: Konfigurationsausgabe am Prüfling anzeigen
Beispiele für Voraussetzungen
Hardwareanforderungen |
|
Softwareanforderungen |
Junos OS Version 22.4R1 oder höher. |
Vorbereitungen
Vorteile |
|
Nützliche Ressourcen |
|
Mehr erfahren |
|
Praktische Erfahrung |
|
Mehr erfahren |
Funktionsübersicht
Tabelle 10 Enthält eine kurze Zusammenfassung der in diesem Beispiel bereitgestellten Konfigurationskomponenten.
| IPsec-VPN | Stellen Sie eine Hub-and-Spoke-IPsec-VPN-Topologie bereit, bei der Spokes durch VPN-Tunnel verbunden sind, die Datenverkehr über den Hub leiten. Diese VPN-Tunnel werden später für die Verwendung von Quantenschlüsseln konfiguriert, was sie zu quantensicheren VPN-Tunneln macht. |
| IKE-Gateway | Stellen Sie eine sichere Verbindung her, verwendet das IKE-Gateway die IKE-Richtlinie, um sich bei der Überprüfung des Zertifikats auf die konfigurierte Gruppe von Zertifizierungsstellen (CA-Profilen) zu beschränken. |
| Vorschläge | |
| IKE-Vorschlag | Definieren Sie die Algorithmen und Schlüssel, die zum Herstellen der sicheren IKE-Verbindung mit dem Peersicherheitsgateway verwendet werden. IKE erstellt die dynamischen Sicherheitszuordnungen und handelt sie für IPsec aus. |
| IPsec-Vorschlag | Listen Sie Protokolle, Algorithmen und Sicherheitsdienste auf, die mit dem Remote-IPsec-Peer ausgehandelt werden sollen. |
| Richtlinien | |
| IKE-Richtlinie | Definieren Sie eine Kombination von Sicherheitsparametern (IKE-Vorschlägen), die während der IKE-Aushandlung verwendet werden sollen. |
| IPsec-Richtlinie | Sie enthalten Regeln und Sicherheitsrichtlinien, um Gruppen-VPN-Datenverkehr zwischen den angegebenen Zonen zuzulassen. |
| Sicherheitsrichtlinie | Hier können Sie den Typ des Datenverkehrs auswählen, der über die IPsec-Sicherheitszuordnungen gesichert werden soll.
|
Profile |
|
| Schlüsselprofil | Definieren Sie, wie die SRX-Geräte mit den KME-Geräten kommunizieren, um QKD-Schlüssel vom externen KME-Server abzurufen. Schlüsselprofile werden auf dem Hub (HUB_KM_PROFILE_1) und den Spokes (SPOKE_1_KM_PROFILE_1 und SPOKE_2_KM_PROFILE_1) separat konfiguriert. Konfigurieren SPOKE-1 und SPOKE-2 für Anwendungen und Dienste zum Abrufen von QKD-Schlüsseln von externen Servern.
|
| PPK-Profil | Geben Sie an, welches Schlüsselprofil zum Einrichten quantensicherer IKE- oder IPsec-Sicherheitszuordnungen verwendet werden soll, indem Sie auf das Schlüsselprofil unter dem IKE-Gateway verweisen. |
| Zertifikate | |
| CA-Zertifikat | Überprüfen Sie die Identität von Geräten und authentifizieren Sie die Kommunikationsverbindung zwischen ihnen. |
| Lokales Zertifikat | Generieren Sie eine PKI, und registrieren Sie sie mit dem CA-Zertifikat zur Überprüfung. |
| KME-Zertifikat | Vom Anbieter generiertes Drittanbieterzertifikat. |
| Sicherheitszonen | |
| Vertrauen | Netzwerksegment in der Host-Zone. |
| Unglaubwürdigkeit | Netzwerksegment in der Zielserverzone. |
| vpn | Netzwerksegment, über das der Hub und die Spokes interagieren. |
Primäre Verifizierungsaufgaben |
Stellen Sie sicher, dass die eingerichteten IKE- und IPsec-Sicherheitszuordnungen quantensicher sind. |
Topologieübersicht
In diesem Beispiel sichern wir die Hub-and-Spoke-IPSec-VPN-Tunnel mit Quantenschlüsseln, die von KME-Geräten anderer Anbieter generiert werden. Die KME-Geräte (KME-Hub, KME-Spoke 1 und KME-Spoke 2) sind über einen hochsicheren Quantenkanal miteinander verbunden, der in der Lage ist, Bedrohungen zu identifizieren. Über diesen Kanal rufen die Hub-and-Spoke-Geräte Quantenschlüssel von ihrem entsprechenden KME-Gerät ab und führen sie mit den vorhandenen Schlüsseln zusammen, um die VPN-Tunnel quantensicher zu machen.
Topologiekomponenten |
Rolle |
Funktion |
|---|---|---|
Hub |
Firewall der SRX-Serie in der Lage, IPsec-Tunnel einzurichten | Reagiert auf IKE- oder IPsec-SA-Aushandlung und richtet quantensichere IPsec-Tunnel mit QKD-Schlüssel vom KME-HUB QKD-Gerät auf SPOKE-1 und SPOKE-2ein. |
SPOKE-1 |
Firewall der SRX-Serie in der Lage, IPsec-Tunnel einzurichten | Initiiert die Aushandlung von IKE- oder IPsec-Sicherheitszuordnungen und richtet quantensichere IPsec-Tunnel mit Hub ein, die den QKD-Schlüssel vom KME-SPOKE-1 QKD-Gerät verwenden. |
SPOKE-2 |
Firewall der SRX-Serie in der Lage, IPsec-Tunnel einzurichten | Initiiert die Aushandlung von IKE- oder IPsec-Sicherheitszuordnungen und richtet quantensichere IPsec-Tunnel mit Hub ein, die den QKD-Schlüssel vom KME-SPOKE-2 QKD-Gerät verwenden. |
HOST-1 |
Der Host innerhalb der vertrauenswürdigen Zone oder LAN-Seite von ist SPOKE 1Host 1 gesichert durch SPOKE 1. |
Initiiert clientseitigen Datenverkehr in Richtung HOST-3 |
HOST-2 |
Der Host innerhalb der vertrauenswürdigen Zone oder LAN-Seite von ist SPOKE 2Host 2 gesichert durch SPOKE 2. |
Initiiert clientseitigen Datenverkehr in Richtung HOST-3 |
HOST- 3 |
Hosten Sie innerhalb der vertrauenswürdigen Zone oder LAN-Seite des Hubs. Host 3 wird gesichert durch Hub. |
Reagiert auf clientseitigen Datenverkehr von HOST-1 und HOST-2 |
KME-HUB |
QKD-Gerät eines Drittanbieters | Stellt QKD-Schlüssel als Antwort auf Schlüsselanforderungen von HUB |
KME-SPOKE-1 |
QKD-Gerät eines Drittanbieters | Stellt QKD-Schlüssel als Antwort auf Schlüsselanforderungen von SPOKE-1 |
KME-SPOKE-2 |
QKD-Gerät eines Drittanbieters | Stellt QKD-Schlüssel als Antwort auf Schlüsselanforderungen von SPOKE-2 |
Topologie-Illustration
Schritt-für-Schritt-Konfiguration auf dem Hub
Vollständige Beispielkonfigurationen für Hub-and-Spoke-Geräte finden Sie unter:
Konfigurieren Sie die Hub-Schnittstellen.
[edit interfaces] user@hub# set ge-0/0/2 unit 0 family inet address 172.18.10.1/24 user@hub# set ge-0/0/1 unit 0 family inet address 192.168.90.1/24 user@hub# set st0 unit 1 family inet
Konfigurieren Sie Hub-Spoke für das IPsec-VPN. Dazu gehört die Konfiguration der Sicherheitszonen, Sicherheitsrichtlinien und relevanten Zertifikate für die Authentifizierung von Geräteidentitäten und deren Kommunikationsverbindungen.
Konfigurieren Sie den Hub so, dass das Zertifizierungsstellenzertifikat vom Zertifizierungsstellenserver abgerufen wird, oder laden Sie ein lokal verfügbares Zertifizierungsstellenzertifikat vom Gerät.
HINWEIS:Die KME-Zertifikate müssen gemäß den Anweisungen des Drittanbieters konfiguriert werden.
Konfigurieren Sie den IPsec-Vorschlag und die Richtlinie. Konfigurieren Sie die IKE-Richtlinie, den Vorschlag und das Gateway für das IPsec-VPN.
[edit security zones] user@hub# set security-zone untrust host-inbound-traffic system-services ike user@hub# set security-zone untrust interfaces ge-0/0/2.0 user@hub# set security-zone vpn interfaces st0.1 user@hub# set security-zone trust host-inbound-traffic system-services ping user@hub# set security-zone trust interfaces ge-0/0/1.0
[edit security policies] user@hub# set from-zone trust to-zone vpn policy vpn_out match source-address any user@hub# set from-zone trust to-zone vpn policy vpn_out match destination-address any user@hub# set from-zone trust to-zone vpn policy vpn_out match application any user@hub# set from-zone trust to-zone vpn policy vpn_out then permit user@hub# set from-zone vpn to-zone trust policy vpn_in match source-address any user@hub# set from-zone vpn to-zone trust policy vpn_in match destination-address any user@hub# set from-zone vpn to-zone trust policy vpn_in match application any user@hub# set from-zone vpn to-zone trust policy vpn_in then permit
[edit security pki] user@hub# set ca-profile Root-CA ca-identity Root-CA user@hub# set ca-profile Root-CA enrollment url url-to-CA-server user@hub# set ca-profile Root-CA revocation-check disable
user@hub> request security pki ca-certificate enroll ca-profile Root-CA
user@hub> request security pki generate-key-pair certificate-id HUB_CRT size 2048 type rsa user@hub> request security pki local-certificate enroll certificate-id HUB_CRT challenge-password password domain-name hub.juniper.net email hub@juniper.net subject DC=juniper,CN=hub.juniper.net,OU=security,O=juniper,L=sunnyvale,ST=california,C=us ca-profile Root-CA user@hub> request security pki local-certificate load certificate-id SAE_HUB filename SAE_HUB.cert key SAE_HUB.key
[edit security ike proposal] user@hub# set HUB_IKE_PROP authentication-method rsa-signatures user@hub# set HUB_IKE_PROP dh-group group14 user@hub# set HUB_IKE_PROP authentication-algorithm sha-256 user@hub# set HUB_IKE_PROP encryption-algorithm aes-256-cbc user@hub# set HUB_IKE_PROP lifetime-seconds 3600
[edit security ike policy] user@hub# set HUB_IKE_POL proposals HUB_IKE_PROP user@hub# set HUB_IKE_POL certificate local-certificate HUB_CRT
[edit security ike gateway] user@hub# set HUB_IKE_GW local-address 172.18.10.1 user@hub# set HUB_IKE_GW ike-policy HUB_IKE_POL user@hub# set HUB_IKE_GW external-interface ge-0/0/2.0 user@hub# set HUB_IKE_GW local-identity distinguished-name user@hub# set HUB_IKE_GW dynamic ike-user-type group-ike-id user@hub# set HUB_IKE_GW dynamic distinguished-name wildcard C=us,DC=juniper user@hub# set HUB_IKE_GW version v2-only
[edit security ipsec proposal] user@hub# set HUB_IPSEC_PROP protocol esp user@hub# set HUB_IPSEC_PROP authentication-algorithm hmac-sha-256-128 user@hub# set HUB_IPSEC_PROP encryption-algorithm aes-256-cbc
[edit security ipsec vpn] user@hub# set HUB_IPSEC_VPN bind-interface st0.1 user@hub# set HUB_IPSEC_VPN ike gateway HUB_IKE_GW user@hub# set HUB_IPSEC_VPN ike ipsec-policy HUB_IPSEC_POL user@hub# set HUB_IPSEC_VPN traffic-selector ts1 local-ip 192.168.90.0/24 user@hub# set security ipsec vpn HUB_IPSEC_VPN traffic-selector ts1 remote-ip 0.0.0.0/0
[edit security ipsec policy] user@hub# set HUB_IPSEC_POL proposals HUB_IPSEC_PROP
Konfigurieren Sie das Quantenschlüssel-Manager-Schlüsselprofil, um Quantenschlüssel vom entsprechenden KME-Hub-Gerät abzurufen.
[edit security key-manager profiles] user@hub# set HUB_KM_PROFILE_1 quantum-key-manager url kme-server-urlset security key-manager profiles HUB_KM_PROFILE_1 quantum-key-manager local-sae-id SAE_HUB user@hub# set HUB_KM_PROFILE_1 quantum-key-manager local-certificate-id SAE_HUB_CERT user@hub# set HUB_KM_PROFILE_1 quantum-key-manager trusted-cas Root-CA
Binden Sie das Quantum Key Manager-Schlüsselprofil als IKE-Gateway ppk-profile, um die VPN-Tunnel quantensicher zu machen.
[edit security ike gateway] user@hub# set HUB_IKE_GW ppk-profile HUB_KM_PROFILE_1
Wenn Sie mit der Konfiguration des Geräts fertig sind, rufen Sie den Konfigurationsmodus auf commit .
Schritt-für-Schritt-Konfiguration auf Spoke-Geräten
Vollständige Beispielkonfigurationen auf den Geräten finden Sie unter:
Diese Konfiguration gilt für Spoke 1- und Spoke 2-Geräte, Sie müssen die entsprechenden gerätespezifischen Konfigurationsänderungen vornehmen.
Konfigurieren Sie die Spoke-Schnittstellen.
[edit interfaces] user@spoke# set ge-0/0/2 unit 0 family inet address 172.18.10.2/24 user@spoke# set ge-0/0/1 unit 0 family inet address 192.168.80.1/24 user@spoke# set st0 unit 1 family inet
Konfigurieren Sie Hub-Spoke für das IPsec-VPN. Dazu gehört die Konfiguration der Sicherheitszonen, Sicherheitsrichtlinien und relevanten Zertifikate für die Authentifizierung von Geräteidentitäten und deren Kommunikationsverbindungen.
Konfigurieren Sie den Hub so, dass das Zertifizierungsstellenzertifikat vom Zertifizierungsstellenserver abgerufen wird, oder laden Sie ein lokal verfügbares Zertifizierungsstellenzertifikat vom Gerät.
HINWEIS:Die KME-Zertifikate müssen gemäß den Anweisungen des Drittanbieters konfiguriert werden.
Konfigurieren Sie den IPsec-Vorschlag und die Richtlinie. Konfigurieren Sie die IKE-Richtlinie, den Vorschlag und das Gateway für das IPsec-VPN.
[edit security zones] user@spoke# set security-zone untrust host-inbound-traffic system-services ike user@spoke# set security-zone untrust interfaces ge-0/0/2.0 user@spoke# set security-zone vpn interfaces st0.1 user@spoke# set security-zone trust host-inbound-traffic system-services ping user@spoke# set security-zone trust interfaces ge-0/0/1.0
[edit security policies] user@spoke# set from-zone trust to-zone vpn policy vpn_out match source-address any user@spoke# set from-zone trust to-zone vpn policy vpn_out match destination-address any user@spoke# set from-zone trust to-zone vpn policy vpn_out match application any user@spoke# set from-zone trust to-zone vpn policy vpn_out then permit user@spoke# set from-zone vpn to-zone trust policy vpn_in match source-address any user@spoke# set from-zone vpn to-zone trust policy vpn_in match destination-address any user@spoke# set from-zone vpn to-zone trust policy vpn_in match application any user@spoke# set from-zone vpn to-zone trust policy vpn_in then permit
[edit security pki] user@spoke# set ca-profile Root-CA ca-identity Root-CA user@spoke# set ca-profile Root-CA enrollment url https://ca-server.juniper.net/certsrv/mscep/mscep.dll user@spoke# set ca-profile Root-CA revocation-check disable
user@spoke> request security pki ca-certificate enroll ca-profile Root-CA
user@spoke> request security pki generate-key-pair certificate-id SPOKE_1_CRT size 2048 type rsa user@spoke> request security pki local-certificate enroll certificate-id SPOKE_1_CRT challenge-password <password> domain-name spoke_1.juniper.net email spoke_1@juniper.net subject DC=juniper,CN=spoke_1.juniper.net,OU=security,O=juniper,L=sunnyvale,ST=california,C=us ca-profile Root-CA user@spoke> request security pki local-certificate load certificate-id SAE_SPOKE_1 filename SAE_SPOKE_1.cert key SAE_SPOKE_1.key
[edit security ike proposal] user@spoke# set SPOKE_1_IKE_PROP authentication-method rsa-signatures user@spoke# set SPOKE_1_IKE_PROP dh-group group14 user@spoke# set SPOKE_1_IKE_PROP authentication-algorithm sha-256 user@spoke# set SPOKE_1_IKE_PROP encryption-algorithm aes-256-cbc user@spoke# set SPOKE_1_IKE_PROP lifetime-seconds 3600
[edit security ike policy] user@spoke# set SPOKE_1_IKE_POL proposals SPOKE_1_IKE_PROP user@spoke# set SPOKE_1_IKE_POL certificate local-certificate SPOKE_1_CRT
[edit security ike gateway] user@spoke# set SPOKE_1_IKE_GW address 172.18.10.1 user@spoke# set SPOKE_1_IKE_GW local-address 172.18.10.2 user@spoke# set SPOKE_1_IKE_GW ike-policy SPOKE_1_IKE_POL user@spoke# set SPOKE_1_IKE_GW external-interface ge-0/0/2.0 user@spoke# set SPOKE_1_IKE_GW local-identity distinguished-name user@spoke# set SPOKE_1_IKE_GW remote-identity distinguished-name user@spoke# set SPOKE_1_IKE_GW version v2-only
[edit security ipsec proposal] user@spoke# set SPOKE_1_IPSEC_PROP protocol esp user@spoke# set SPOKE_1_IPSEC_PROP authentication-algorithm hmac-sha-256-128 user@spoke# set SPOKE_1_IPSEC_PROP encryption-algorithm aes-256-cbc
[edit security ipsec vpn] user@spoke# set SPOKE_1_IPSEC_VPN bind-interface st0.1 user@spoke# set SPOKE_1_IPSEC_VPN ike gateway SPOKE_1_IKE_GW user@spoke# set SPOKE_1_IPSEC_VPN ike ipsec-policy SPOKE_1_IPSEC_POL user@spoke# set SPOKE_1_IPSEC_VPN traffic-selector ts1 local-ip 192.168.80.0/24 user@spoke# set SPOKE_1_IPSEC_VPN traffic-selector ts1 remote-ip 192.168.90.0/24
[edit security ipsec policy] user@spoke# set SPOKE_1_IPSEC_POL proposals SPOKE_1_IPSEC_PROP
Konfigurieren Sie das Schlüsselprofil des Quantenschlüssel-Managers, um Quantenschlüssel vom entsprechenden Spoke-Gerät abzurufen.
[edit security key-manager profiles] user@spoke# set SPOKE_1_KM_PROFILE_1 quantum-key-manager url https://www.kme_spoke_1-qkd-server.net user@spoke# set SPOKE_1_KM_PROFILE_1 quantum-key-manager local-sae-id SAE_SPOKE_1 user@spoke# set SPOKE_1_KM_PROFILE_1 quantum-key-manager local-certificate-id SAE_SPOKE_1_CERT user@spoke# set profiles SPOKE_1_KM_PROFILE_1 quantum-key-manager trusted-cas Root-CA
Binden Sie das Quantum Key Manager-Schlüsselprofil als IKE-Gateway ppk-profile, um die VPN-Tunnel quantensicher zu machen.
[edit security ike gateway] user@spoke# set SPOKE_1_IKE_GW ppk-profile SPOKE_1_KM_PROFILE_1
Wenn Sie mit der Konfiguration des Geräts fertig sind, rufen Sie den Konfigurationsmodus auf commit .
Verifizierung
Dieser Abschnitt enthält eine Liste der show-Befehle, mit denen Sie die Funktion in diesem Beispiel überprüfen können.
| Befehl | Verifizierungsaufgabe |
|---|---|
|
security ike security-associations detail anzeigen |
Überprüfen Sie die IKE-Sicherheitszuordnungen. |
|
Sicherheits-IPsec-Sicherheitszuordnungen anzeigen |
Überprüfen Sie die IPsec-Sicherheitszuordnungen. |
|
IPSec-Sicherheitsstatistiken anzeigen |
Überprüfen Sie die IPsec-Verschlüsselungs- und -Entschlüsselungsstatistiken. |
|
Details zu Sicherheitsschlüssel-Manager-Profilen anzeigen |
Überprüfen Sie die Statistiken der wichtigsten Profile. |
|
ping 192.168.90.20 Quelle 192.168.80.20 Anzahl 4 |
Ping von Host 1 zu Host 3. |
|
ping 192.168.90.20 Quelle 192.168.70.20 Anzahl 4 |
Ping von Host 2 zu Host 3. |
- Überprüfen von IKE-SAs
- Überprüfen von IPsec-Sicherheitszuordnungen
- Überprüfen von IPsec-Statistiken
- Schlüssel-Manager-Profil überprüfen
- Ping von Host 1 zu Host 3
- Ping von Host 2 zu Host 3
Überprüfen von IKE-SAs
Zweck
Überprüfen Sie die IKE-Sicherheitszuordnungen.
Action!
Geben Sie im Betriebsmodus den show security ike security-associations detail Befehl ein, um die IKE-Sicherheitszuordnungen anzuzeigen.
user@hub> show security ike security-associations detail
IKE peer 172.18.10.3, Index 2161, Gateway Name: HUB_IKE_GW
Role: Responder, State: UP
Initiator cookie: bccc74c70f0b81b9, Responder cookie: 872d364f15b29c28
Exchange type: IKEv2, Authentication method: RSA-signatures
Local gateway interface: ge-0/0/2.0
Routing instance: default
Local: 172.18.10.1:500, Remote: 172.18.10.3:500
Lifetime: Expires in 3464 seconds
Reauth Lifetime: Disabled
IKE Fragmentation: Enabled, Size: 576
Remote Access Client Info: Unknown Client
Peer ike-id: C=us, DC=juniper, ST=california, L=sunnyvale, O=juniper, OU=security, CN=spoke_2.juniper.net
AAA assigned IP: 0.0.0.0
PPK-profile: HUB_KM_PROFILE_1
Optional: No
State : Used
Algorithms:
Authentication : hmac-sha256-128
Encryption : aes256-cbc
Pseudo random function: hmac-sha256
Diffie-Hellman group : DH-group-14
Traffic statistics:
Input bytes : 2661
Output bytes : 2586
Input packets: 5
Output packets: 5
Input fragmented packets: 4
Output fragmented packets: 4
IPSec security associations: 2 created, 0 deleted
Phase 2 negotiations in progress: 1
IPSec Tunnel IDs: 500446
Negotiation type: Quick mode, Role: Responder, Message ID: 0
Local: 172.18.10.1:500, Remote: 172.18.10.3:500
Local identity: C=us, DC=juniper, ST=california, L=sunnyvale, O=juniper, OU=security, CN=hub.juniper.net
Remote identity: C=us, DC=juniper, ST=california, L=sunnyvale, O=juniper, OU=security, CN=spoke_2.juniper.net
Flags: IKE SA is created
IPsec SA Rekey CREATE_CHILD_SA exchange stats:
Initiator stats: Responder stats:
Request Out : 0 Request In : 0
Response In : 0 Response Out : 0
No Proposal Chosen In : 0 No Proposal Chosen Out : 0
Invalid KE In : 0 Invalid KE Out : 0
TS Unacceptable In : 0 TS Unacceptable Out : 0
Res DH Compute Key Fail : 0 Res DH Compute Key Fail: 0
Res Verify SA Fail : 0
Res Verify DH Group Fail: 0
Res Verify TS Fail : 0
IKE peer 172.18.10.2, Index 2162, Gateway Name: HUB_IKE_GW
Role: Responder, State: UP
Initiator cookie: 5e17d5924c619788, Responder cookie: 15f1e3c4252ba6f8
Exchange type: IKEv2, Authentication method: RSA-signatures
Local gateway interface: ge-0/0/2.0
Routing instance: default
Local: 172.18.10.1:500, Remote: 172.18.10.2:500
Lifetime: Expires in 3464 seconds
Reauth Lifetime: Disabled
IKE Fragmentation: Enabled, Size: 576
Remote Access Client Info: Unknown Client
Peer ike-id: C=us, DC=juniper, ST=california, L=sunnyvale, O=juniper, OU=security, CN=spoke.juniper.net
AAA assigned IP: 0.0.0.0
PPK-profile: HUB_KM_PROFILE_1
Optional: No
State : Used
Algorithms:
Authentication : hmac-sha256-128
Encryption : aes256-cbc
Pseudo random function: hmac-sha256
Diffie-Hellman group : DH-group-14
Traffic statistics:
Input bytes : 2645
Output bytes : 2586
Input packets: 5
Output packets: 5
Input fragmented packets: 4
Output fragmented packets: 4
IPSec security associations: 2 created, 0 deleted
Phase 2 negotiations in progress: 1
IPSec Tunnel IDs: 500447
Negotiation type: Quick mode, Role: Responder, Message ID: 0
Local: 172.18.10.1:500, Remote: 172.18.10.2:500
Local identity: C=us, DC=juniper, ST=california, L=sunnyvale, O=juniper, OU=security, CN=hub.juniper.net
Remote identity: C=us, DC=juniper, ST=california, L=sunnyvale, O=juniper, OU=security, CN=spoke.juniper.net
Flags: IKE SA is created
IPsec SA Rekey CREATE_CHILD_SA exchange stats:
Initiator stats: Responder stats:
Request Out : 0 Request In : 0
Response In : 0 Response Out : 0
No Proposal Chosen In : 0 No Proposal Chosen Out : 0
Invalid KE In : 0 Invalid KE Out : 0
TS Unacceptable In : 0 TS Unacceptable Out : 0
Res DH Compute Key Fail : 0 Res DH Compute Key Fail: 0
Res Verify SA Fail : 0
Res Verify DH Group Fail: 0
Res Verify TS Fail : 0 Bedeutung
Die Beispielausgabe bestätigt die IKE-SAs.
Überprüfen von IPsec-Sicherheitszuordnungen
Zweck
Überprüfen Sie die IPsec-Sicherheitszuordnungen.
Action!
Geben Sie im Betriebsmodus den show security ipsec security-associations detail Befehl ein, um die IPsec-Sicherheitszuordnungen anzuzeigen.
user@hub> show security ipsec security-associations detail
ID: 500446 Virtual-system: root, VPN Name: HUB_IPSEC_VPN
Local Gateway: 172.18.10.1, Remote Gateway: 172.18.10.3
Traffic Selector Name: ts1
Local Identity: ipv4(192.168.90.0-192.168.90.255)
Remote Identity: ipv4(192.168.70.0-192.168.70.255)
TS Type: traffic-selector
Version: IKEv2
Quantum Secured: Yes
PFS group: N/A
Passive mode tunneling: Disabled
DF-bit: clear, Copy-Outer-DSCP Disabled, Bind-interface: st0.1, Policy-name: HUB_IPSEC_POL
Port: 500, Nego#: 0, Fail#: 0, Def-Del#: 0 Flag: 0
Multi-sa, Configured SAs# 0, Negotiated SAs#: 0
Tunnel events:
Fri Jul 21 2023 00:31:08: IPsec SA negotiation succeeds (1 times)
Location: FPC 0, PIC 0
Anchorship: Thread 1
Distribution-Profile: default-profile
Direction: inbound, SPI: 0xcf48c0c9, AUX-SPI: 0
, VPN Monitoring: -
Hard lifetime: Expires in 3464 seconds
Lifesize Remaining: Unlimited
Soft lifetime: Expires in 2778 seconds
Mode: Tunnel(0 0), Type: dynamic, State: installed
Protocol: ESP, Authentication: hmac-sha256-128, Encryption: aes-cbc (256 bits)
Anti-replay service: counter-based enabled, Replay window size: 64
Extended-Sequence-Number: Disabled
tunnel-establishment: establish-tunnels-responder-only
IKE SA Index: 2161
Direction: outbound, SPI: 0x86c9ba76, AUX-SPI: 0
, VPN Monitoring: -
Hard lifetime: Expires in 3464 seconds
Lifesize Remaining: Unlimited
Soft lifetime: Expires in 2778 seconds
Mode: Tunnel(0 0), Type: dynamic, State: installed
Protocol: ESP, Authentication: hmac-sha256-128, Encryption: aes-cbc (256 bits)
Anti-replay service: counter-based enabled, Replay window size: 64
Extended-Sequence-Number: Disabled
tunnel-establishment: establish-tunnels-responder-only
IKE SA Index: 2161
ID: 500447 Virtual-system: root, VPN Name: HUB_IPSEC_VPN
Local Gateway: 172.18.10.1, Remote Gateway: 172.18.10.2
Traffic Selector Name: ts1
Local Identity: ipv4(192.168.90.0-192.168.90.255)
Remote Identity: ipv4(192.168.80.0-192.168.80.255)
TS Type: traffic-selector
Version: IKEv2
Quantum Secured: Yes
PFS group: N/A
Passive mode tunneling: Disabled
DF-bit: clear, Copy-Outer-DSCP Disabled, Bind-interface: st0.1, Policy-name: HUB_IPSEC_POL
Port: 500, Nego#: 0, Fail#: 0, Def-Del#: 0 Flag: 0
Multi-sa, Configured SAs# 0, Negotiated SAs#: 0
Tunnel events:
Fri Jul 21 2023 00:31:08: IPsec SA negotiation succeeds (1 times)
Location: FPC 0, PIC 0
Anchorship: Thread 1
Distribution-Profile: default-profile
Direction: inbound, SPI: 0x4275d756, AUX-SPI: 0
, VPN Monitoring: -
Hard lifetime: Expires in 3464 seconds
Lifesize Remaining: Unlimited
Soft lifetime: Expires in 2772 seconds
Mode: Tunnel(0 0), Type: dynamic, State: installed
Protocol: ESP, Authentication: hmac-sha256-128, Encryption: aes-cbc (256 bits)
Anti-replay service: counter-based enabled, Replay window size: 64
Extended-Sequence-Number: Disabled
tunnel-establishment: establish-tunnels-responder-only
IKE SA Index: 2162
Direction: outbound, SPI: 0xe37b5568, AUX-SPI: 0
, VPN Monitoring: -
Hard lifetime: Expires in 3464 seconds
Lifesize Remaining: Unlimited
Soft lifetime: Expires in 2772 seconds
Mode: Tunnel(0 0), Type: dynamic, State: installed
Protocol: ESP, Authentication: hmac-sha256-128, Encryption: aes-cbc (256 bits)
Anti-replay service: counter-based enabled, Replay window size: 64
Extended-Sequence-Number: Disabled
tunnel-establishment: establish-tunnels-responder-only
IKE SA Index: 2162Bedeutung
Die Beispielausgabe bestätigt die IPsec-Sicherheitszuordnungen.
Überprüfen von IPsec-Statistiken
Zweck
Überprüfen Sie die IPsec-Statistiken.
Action!
Geben Sie im Betriebsmodus den show security ipsec statistics Befehl ein, um die IPsec-Statistiken anzuzeigen.
user@hub> show security ipsec statistics ESP Statistics: Encrypted bytes: 1560 Decrypted bytes: 1560 Encrypted packets: 10 Decrypted packets: 10 AH Statistics: Input bytes: 0 Output bytes: 0 Input packets: 0 Output packets: 0 Errors: AH authentication failures: 0, Replay errors: 0 ESP authentication failures: 0, ESP decryption failures: 0 Bad headers: 0, Bad trailers: 0 Invalid SPI: 0, TS check fail: 0 Exceeds tunnel MTU: 0 Discarded: 0
Bedeutung
Die Beispielausgabe bestätigt die IPsec-Statistik.
Schlüssel-Manager-Profil überprüfen
Zweck
Überprüfen Sie das Profil des Schlüsselmanagers.
Action!
Geben Sie im Betriebsmodus den show security key-manager profiles detail Befehl ein und überprüfen Sie das Success Feld in der Request stats Option.
user@hub> show security key-manager profiles detail
Name: HUB_KM_PROFILE_1, Index: 6, Type: Quantum-key-manager
Configured-at: 21.07.23 (00:14:00)
Time-elapsed: 0 hrs 19 mins 24 secs
Url: https://kme.juniper.net:8080
Local-sae-id: SAE_HUB
Local-certificate-id: SAE_HUB_CERT
Trusted-cas: [ ROOT_CA_CERT ]
Peer-sae-ids: N/A
Default-key-size: N/A
Request stats:
Received: 2
In-progress: 0
Success: 2
Failed: 0
Bedeutung
Die Beispielausgabe bestätigt das Quantum Key Manager-Profil.
Ping von Host 1 zu Host 3
Zweck
Überprüfen Sie die Konnektivität von Host 1 zu Host 3.
Action!
Geben Sie im Betriebsmodus den ping 192.168.90.20 source 192.168.80.20 count 5 Befehl ein, um die Konnektivität von Host 1 zu Host 3 anzuzeigen.
user@host1# ping 192.168.90.20 source 192.168.80.20 count 5 PING 192.168.90.20 (192.168.90.20): 56 data bytes 64 bytes from 192.168.90.20: icmp_seq=0 ttl=64 time=2.151 ms 64 bytes from 192.168.90.20: icmp_seq=1 ttl=64 time=1.710 ms 64 bytes from 192.168.90.20: icmp_seq=2 ttl=64 time=1.349 ms 64 bytes from 192.168.90.20: icmp_seq=3 ttl=64 time=1.597 ms 64 bytes from 192.168.90.20: icmp_seq=4 ttl=64 time=1.515 ms --- 192.168.90.20 ping statistics --- 5 packets transmitted, 5 packets received, 0% packet loss round-trip min/avg/max/stddev = 1.349/1.702/2.151/0.290 ms Data traffic is successfully flowing between the HOSTs
Bedeutung
Die Beispielausgabe bestätigt die Konnektivität von Host 1 zu Host 3.
Ping von Host 2 zu Host 3
Zweck
Überprüfen Sie die Konnektivität von Host 2 zu Host 3.
Action!
Geben Sie im Betriebsmodus den ping 192.168.90.20 source 192.168.80.20 count 5 Befehl ein, um die Konnektivität von Host 2 zu Host 3 anzuzeigen.
user@host2# ping 192.168.90.20 source 192.168.70.20 count 5 PING 192.168.90.20 (192.168.90.20): 56 data bytes 64 bytes from 192.168.90.20: icmp_seq=0 ttl=64 time=2.151 ms 64 bytes from 192.168.90.20: icmp_seq=1 ttl=64 time=1.710 ms 64 bytes from 192.168.90.20: icmp_seq=2 ttl=64 time=1.349 ms 64 bytes from 192.168.90.20: icmp_seq=3 ttl=64 time=1.597 ms 64 bytes from 192.168.90.20: icmp_seq=4 ttl=64 time=1.759 ms --- 192.168.90.20 ping statistics --- 5 packets transmitted, 5 packets received, 0% packet loss round-trip min/avg/max/stddev = 1.349/1.702/2.151/0.290 ms Data traffic is successfully flowing between the HOSTs
Bedeutung
Die Beispielausgabe bestätigt die Konnektivität von Host 2 zu Host 3.
Anlage 1: Festlegen von Befehlen auf allen Geräten
Legen Sie die Befehlsausgabe auf allen Geräten fest.
- Festlegen von Befehlen auf dem Hub
- Festlegen von Befehlen auf Spoke 1
- Festlegen von Befehlen auf Spoke 2
Festlegen von Befehlen auf dem Hub
set security pki ca-profile Root-CA ca-identity Root-CA set security pki ca-profile Root-CA enrollment url https://ca-server.juniper.net/certsrv/mscep/mscep.dll set security pki ca-profile Root-CA revocation-check disable request security pki ca-certificate enroll ca-profile Root-CA request security pki generate-key-pair certificate-id HUB_CRT size 2048 type rsa request security pki local-certificate enroll certificate-id HUB_CRT challenge-password <password> domain-name hub.juniper.net email hub@juniper.net subject DC=juniper,CN=hub.juniper.net,OU=security,O=juniper,L=sunnyvale,ST=california,C=us ca-profile Root-CA request security pki local-certificate load certificate-id SAE_HUB filename SAE_HUB.cert key SAE_HUB.key set security key-manager profiles HUB_KM_PROFILE_1 quantum-key-manager url https://www.kme_hub-qkd-server.net set security key-manager profiles HUB_KM_PROFILE_1 quantum-key-manager local-sae-id SAE_HUB set security key-manager profiles HUB_KM_PROFILE_1 quantum-key-manager local-certificate-id SAE_HUB_CERT set security key-manager profiles HUB_KM_PROFILE_1 quantum-key-manager trusted-cas Root-CA set security ike proposal HUB_IKE_PROP authentication-method rsa-signatures set security ike proposal HUB_IKE_PROP dh-group group14 set security ike proposal HUB_IKE_PROP authentication-algorithm sha-256 set security ike proposal HUB_IKE_PROP encryption-algorithm aes-256-cbc set security ike proposal HUB_IKE_PROP lifetime-seconds 3600 set security ike policy HUB_IKE_POL proposals HUB_IKE_PROP set security ike policy HUB_IKE_POL certificate local-certificate HUB_CRT set security ike gateway HUB_IKE_GW local-address 172.18.10.1 set security ike gateway HUB_IKE_GW ike-policy HUB_IKE_POL set security ike gateway HUB_IKE_GW external-interface ge-0/0/2.0 set security ike gateway HUB_IKE_GW local-identity distinguished-name set security ike gateway HUB_IKE_GW dynamic ike-user-type group-ike-id set security ike gateway HUB_IKE_GW dynamic distinguished-name wildcard C=us,DC=juniper set security ike gateway HUB_IKE_GW ppk-profile HUB_KM_PROFILE_1 set security ike gateway HUB_IKE_GW version v2-only set security ipsec proposal HUB_IPSEC_PROP protocol esp set security ipsec proposal HUB_IPSEC_PROP authentication-algorithm hmac-sha-256-128 set security ipsec proposal HUB_IPSEC_PROP encryption-algorithm aes-256-cbc set security ipsec policy HUB_IPSEC_POL proposals HUB_IPSEC_PROP set security ipsec vpn HUB_IPSEC_VPN bind-interface st0.1 set security ipsec vpn HUB_IPSEC_VPN ike gateway HUB_IKE_GW set security ipsec vpn HUB_IPSEC_VPN ike ipsec-policy HUB_IPSEC_POL set security ipsec vpn HUB_IPSEC_VPN traffic-selector ts1 local-ip 192.168.90.0/24 set security ipsec vpn HUB_IPSEC_VPN traffic-selector ts1 remote-ip 0.0.0.0/0 set interfaces ge-0/0/2 unit 0 family inet address 172.18.10.1/24 set interfaces ge-0/0/1 unit 0 family inet address 192.168.90.1/24 set interfaces st0 unit 1 family inet set security zones security-zone untrust host-inbound-traffic system-services ike set security zones security-zone untrust interfaces ge-0/0/2.0 set security zones security-zone vpn interfaces st0.1 set security zones security-zone trust host-inbound-traffic system-services ping set security zones security-zone trust interfaces ge-0/0/1.0 set security policies from-zone trust to-zone vpn policy vpn_out match source-address any set security policies from-zone trust to-zone vpn policy vpn_out match destination-address any set security policies from-zone trust to-zone vpn policy vpn_out match application any set security policies from-zone trust to-zone vpn policy vpn_out then permit set security policies from-zone vpn to-zone trust policy vpn_in match source-address any set security policies from-zone vpn to-zone trust policy vpn_in match destination-address any set security policies from-zone vpn to-zone trust policy vpn_in match application any set security policies from-zone vpn to-zone trust policy vpn_in then permit
Festlegen von Befehlen auf Spoke 1
set security pki ca-profile Root-CA ca-identity Root-CA set security pki ca-profile Root-CA enrollment url https://ca-server.juniper.net/certsrv/mscep/mscep.dll set security pki ca-profile Root-CA revocation-check disable request security pki ca-certificate enroll ca-profile Root-CA request security pki generate-key-pair certificate-id SPOKE_1_CRT size 2048 type rsa request security pki local-certificate enroll certificate-id SPOKE_1_CRT challenge-password <password> domain-name spoke_1.juniper.net email spoke_1@juniper.net subject DC=juniper,CN=spoke_1.juniper.net,OU=security,O=juniper,L=sunnyvale,ST=california,C=us ca-profile Root-CA request security pki local-certificate load certificate-id SAE_SPOKE_1 filename SAE_SPOKE_1.cert key SAE_SPOKE_1.key set security key-manager profiles SPOKE_1_KM_PROFILE_1 quantum-key-manager url https://www.kme_spoke_1-qkd-server.net set security key-manager profiles SPOKE_1_KM_PROFILE_1 quantum-key-manager local-sae-id SAE_SPOKE_1 set security key-manager profiles SPOKE_1_KM_PROFILE_1 quantum-key-manager local-certificate-id SAE_SPOKE_1_CERT set security key-manager profiles SPOKE_1_KM_PROFILE_1 quantum-key-manager trusted-cas Root-CA set security ike proposal SPOKE_1_IKE_PROP authentication-method rsa-signatures set security ike proposal SPOKE_1_IKE_PROP dh-group group14 set security ike proposal SPOKE_1_IKE_PROP authentication-algorithm sha-256 set security ike proposal SPOKE_1_IKE_PROP encryption-algorithm aes-256-cbc set security ike proposal SPOKE_1_IKE_PROP lifetime-seconds 3600 set security ike policy SPOKE_1_IKE_POL proposals SPOKE_1_IKE_PROP set security ike policy SPOKE_1_IKE_POL certificate local-certificate SPOKE_1_CRT set security ike gateway SPOKE_1_IKE_GW address 172.18.10.1 set security ike gateway SPOKE_1_IKE_GW local-address 172.18.10.2 set security ike gateway SPOKE_1_IKE_GW ike-policy SPOKE_1_IKE_POL set security ike gateway SPOKE_1_IKE_GW external-interface ge-0/0/2.0 set security ike gateway SPOKE_1_IKE_GW local-identity distinguished-name set security ike gateway SPOKE_1_IKE_GW remote-identity distinguished-name set security ike gateway SPOKE_1_IKE_GW ppk-profile SPOKE_1_KM_PROFILE_1 set security ike gateway SPOKE_1_IKE_GW version v2-only set security ipsec proposal SPOKE_1_IPSEC_PROP protocol esp set security ipsec proposal SPOKE_1_IPSEC_PROP authentication-algorithm hmac-sha-256-128 set security ipsec proposal SPOKE_1_IPSEC_PROP encryption-algorithm aes-256-cbc set security ipsec policy SPOKE_1_IPSEC_POL proposals SPOKE_1_IPSEC_PROP set security ipsec vpn SPOKE_1_IPSEC_VPN bind-interface st0.1 set security ipsec vpn SPOKE_1_IPSEC_VPN ike gateway SPOKE_1_IKE_GW set security ipsec vpn SPOKE_1_IPSEC_VPN ike ipsec-policy SPOKE_1_IPSEC_POL set security ipsec vpn SPOKE_1_IPSEC_VPN traffic-selector ts1 local-ip 192.168.80.0/24 set security ipsec vpn SPOKE_1_IPSEC_VPN traffic-selector ts1 remote-ip 192.168.90.0/24 set interfaces ge-0/0/2 unit 0 family inet address 172.18.10.2/24 set interfaces ge-0/0/1 unit 0 family inet address 192.168.80.1/24 set interfaces st0 unit 1 family inet set security zones security-zone untrust host-inbound-traffic system-services ike set security zones security-zone untrust interfaces ge-0/0/2.0 set security zones security-zone vpn interfaces st0.1 set security zones security-zone trust host-inbound-traffic system-services ping set security zones security-zone trust interfaces ge-0/0/1.0 set security policies from-zone trust to-zone vpn policy vpn_out match source-address any set security policies from-zone trust to-zone vpn policy vpn_out match destination-address any set security policies from-zone trust to-zone vpn policy vpn_out match application any set security policies from-zone trust to-zone vpn policy vpn_out then permit set security policies from-zone vpn to-zone trust policy vpn_in match source-address any set security policies from-zone vpn to-zone trust policy vpn_in match destination-address any set security policies from-zone vpn to-zone trust policy vpn_in match application any set security policies from-zone vpn to-zone trust policy vpn_in then permit
Festlegen von Befehlen auf Spoke 2
set security pki ca-profile Root-CA ca-identity Root-CA set security pki ca-profile Root-CA enrollment url https://ca-server.juniper.net/certsrv/mscep/mscep.dll set security pki ca-profile Root-CA revocation-check disable request security pki ca-certificate enroll ca-profile Root-CA request security pki generate-key-pair certificate-id SPOKE_2_CRT size 2048 type rsa request security pki local-certificate enroll certificate-id SPOKE_2_CRT challenge-password <password> domain-name spoke_2.juniper.net email spoke_2@juniper.net subject DC=juniper,CN=spoke_2.juniper.net,OU=security,O=juniper,L=sunnyvale,ST=california,C=us ca-profile Root-CA request security pki local-certificate load certificate-id SAE_SPOKE_2 filename SAE_SPOKE_2.cert key SAE_SPOKE_2.key set security key-manager profiles SPOKE_2_KM_PROFILE_1 quantum-key-manager url https://www.kme_spoke_2-qkd-server.net set security key-manager profiles SPOKE_2_KM_PROFILE_1 quantum-key-manager local-sae-id SAE_SPOKE_2 set security key-manager profiles SPOKE_2_KM_PROFILE_1 quantum-key-manager local-certificate-id SAE_SPOKE_2_CERT set security key-manager profiles SPOKE_2_KM_PROFILE_1 quantum-key-manager trusted-cas Root-CA set security ike proposal SPOKE_2_IKE_PROP authentication-method rsa-signatures set security ike proposal SPOKE_2_IKE_PROP dh-group group14 set security ike proposal SPOKE_2_IKE_PROP authentication-algorithm sha-256 set security ike proposal SPOKE_2_IKE_PROP encryption-algorithm aes-256-cbc set security ike proposal SPOKE_2_IKE_PROP lifetime-seconds 3600 set security ike policy SPOKE_2_IKE_POL proposals SPOKE_IKE_PROP set security ike policy SPOKE_2_IKE_POL certificate local-certificate SPOKE_2_CRT set security ike gateway SPOKE_2_IKE_GW address 172.18.10.1 set security ike gateway SPOKE_2_IKE_GW local-address 172.18.10.3 set security ike gateway SPOKE_2_IKE_GW ike-policy SPOKE_2_IKE_POL set security ike gateway SPOKE_2_IKE_GW external-interface ge-0/0/2.0 set security ike gateway SPOKE_2_IKE_GW local-identity distinguished-name set security ike gateway SPOKE_2_IKE_GW remote-identity distinguished-name set security ike gateway SPOKE_2_IKE_GW ppk-profile SPOKE_2_KM_PROFILE_1 set security ike gateway SPOKE_2_IKE_GW version v2-only set security ipsec proposal SPOKE_2_IPSEC_PROP protocol esp set security ipsec proposal SPOKE_2_IPSEC_PROP authentication-algorithm hmac-sha-256-128 set security ipsec proposal SPOKE_2_IPSEC_PROP encryption-algorithm aes-256-cbc set security ipsec policy SPOKE_2_IPSEC_POL proposals SPOKE_2_IPSEC_PROP set security ipsec vpn SPOKE_2_IPSEC_VPN bind-interface st0.2 set security ipsec vpn SPOKE_2_IPSEC_VPN ike gateway SPOKE_2_IKE_GW set security ipsec vpn SPOKE_2_IPSEC_VPN ike ipsec-policy SPOKE_2_IPSEC_POL set security ipsec vpn SPOKE_2_IPSEC_VPN traffic-selector ts1 local-ip 192.168.70.0/24 set security ipsec vpn SPOKE_2_IPSEC_VPN traffic-selector ts1 remote-ip 192.168.90.0/24 set interfaces ge-0/0/2 unit 0 family inet address 172.18.10.3/24 set interfaces ge-0/0/1 unit 0 family inet address 192.168.70.1/24 set interfaces st0 unit 2 family inet set security zones security-zone untrust host-inbound-traffic system-services ike set security zones security-zone untrust interfaces ge-0/0/2.0 set security zones security-zone vpn interfaces st0.2 set security zones security-zone trust host-inbound-traffic system-services ping set security zones security-zone trust interfaces ge-0/0/1.0 set security policies from-zone trust to-zone vpn policy vpn_out match source-address any set security policies from-zone trust to-zone vpn policy vpn_out match destination-address any set security policies from-zone trust to-zone vpn policy vpn_out match application any set security policies from-zone trust to-zone vpn policy vpn_out then permit set security policies from-zone vpn to-zone trust policy vpn_in match source-address any set security policies from-zone vpn to-zone trust policy vpn_in match destination-address any set security policies from-zone vpn to-zone trust policy vpn_in match application any set security policies from-zone vpn to-zone trust policy vpn_in then permit
Anlage 2: Konfigurationsausgabe am Prüfling anzeigen
Zeigen Sie die Befehlsausgabe auf dem Prüfling an.
Nabe
Bestätigen Sie im Konfigurationsmodus Ihre Konfiguration, indem Sie die Befehle , , , show security ipsec proposal HUB_IPSEC_PROPshow security policies from-zone vpn to-zone trustshow security ipsec vpn HUB_IPSEC_VPNshow security zones security-zone untrustshow security policies from-zone trust to-zone vpnshow interfacesshow security ike gateway HUB_IKE_GWshow security zones security-zone trustshow security ike policy HUB_IKE_POLshow security ipsec policy HUB_IPSEC_POLshow security ike proposal HUB_IKE_PROPshow security key-managershow security pki ca-profile Root-CA Wenn die Ausgabe nicht die gewünschte Konfiguration anzeigt, wiederholen Sie die Konfigurationsanweisungen in diesem Beispiel, um sie zu korrigieren.
user@hub# show security pki ca-profile Root-CA
ca-identity Root-CA;
enrollment {
url https://ca-server.juniper.net/certsrv/mscep/mscep.dll;
}
revocation-check {
disable;
}user@hub# show security key-manager
profiles {
km_profile_1 {
static {
key-id ascii-text "$9$7VNs4UDkPT3Hq9A01yrWLxNYoPfTz3924"; ## SECRET-DATA
key ascii-text "$9$RraElM7NbwgJ-VkPTFAtxNdws4GUHqmTaZ36AtOBwY24UHfTz9A0JGu1IhrlGDjHmTFn/9p0fT39p0hc-VwgGiPfzn9pJGqfQnpurev8xds2aDjqX7"; ## SECRET-DATA
}
}
HUB_KM_PROFILE_1 {
quantum-key-manager {
url https://www.kme_hub-qkd-server.net;
local-sae-id SAE_HUB;
local-certificate-id SAE_HUB_CERT;
trusted-cas Root-CA;
}
}
}
user@hub# show security ike proposal HUB_IKE_PROP authentication-method rsa-signatures; dh-group group14; authentication-algorithm sha-256; encryption-algorithm aes-256-cbc; lifetime-seconds 3600;
user@hub# show security ike policy HUB_IKE_POL
proposals HUB_IKE_PROP;
certificate {
local-certificate HUB_CRT;
}user@hub# show security ike gateway HUB_IKE_GW
ike-policy HUB_IKE_POL;
dynamic {
distinguished-name {
wildcard C=us,DC=juniper;
}
ike-user-type group-ike-id;
}
local-identity distinguished-name;
external-interface ge-0/0/2.0;
local-address 172.18.10.1;
version v2-only;
ppk-profile HUB_KM_PROFILE_1;
user@hub# show security ipsec proposal HUB_IPSEC_PROP protocol esp; authentication-algorithm hmac-sha-256-128; encryption-algorithm aes-256-cbc;
user@hub# show security ipsec policy HUB_IPSEC_POL proposals HUB_IPSEC_PROP;
user@hub# show security ipsec vpn HUB_IPSEC_VPN
bind-interface st0.1;
ike {
gateway HUB_IKE_GW;
ipsec-policy HUB_IPSEC_POL;
}
traffic-selector ts1 {
local-ip 192.168.90.0/24;
remote-ip 0.0.0.0/0;
}user@hub# show security zones security-zone untrust
host-inbound-traffic {
system-services {
ike;
}
}
interfaces {
ge-0/0/0.0;
ge-0/0/2.0;
}user@hub# show security zones security-zone trust
host-inbound-traffic {
system-services {
ping;
}
}
interfaces {
ge-0/0/1.0;
}
user@hub# show security policies from-zone trust to-zone vpn
policy vpn_out {
match {
source-address any;
destination-address any;
application any;
}
then {
permit;
}
}user@hub# show security policies from-zone vpn to-zone trust
policy vpn_in {
match {
source-address any;
destination-address any;
application any;
}
then {
permit;
}
}user@hub# show interfaces
ge-0/0/0 {
unit 0 {
family inet {
address 172.18.10.1/24;
}
}
}
ge-0/0/1 {
unit 0 {
family inet {
address 192.168.90.1/24;
}
}
}
ge-0/0/2 {
unit 0 {
family inet {
address 172.18.10.1/24;
}
}
}
st0 {
unit 1 {
family inet;
}
}Speiche 1
Bestätigen Sie im Konfigurationsmodus Ihre Konfiguration, indem Sie die Befehle , , , show security ipsec proposal SPOKE_1_IPSEC_PROPshow security policies from-zone trust to-zone vpnshow security ipsec vpn SPOKE_1_IPSEC_VPNshow interfacesshow security zones security-zone trustshow security policies from-zone vpn to-zone trustshow security ike gateway SPOKE_1_IKE_GWshow security zones security-zone untrustshow security ike policy SPOKE_1_IKE_POLshow security ipsec policy SPOKE_1_IPSEC_POLshow security ike proposal SPOKE_1_IKE_PROPshow security key-manager profiles SPOKE_1_KM_PROFILE_1show security pki ca-profile Root-CA Wenn die Ausgabe nicht die gewünschte Konfiguration anzeigt, wiederholen Sie die Konfigurationsanweisungen in diesem Beispiel, um sie zu korrigieren.
user@spoke1# show security pki ca-profile Root-CA
ca-identity Root-CA;
enrollment {
url https://ca-server.juniper.net/certsrv/mscep/mscep.dll;
}
revocation-check {
disable;
}user@spoke1# show security key-manager profiles SPOKE_1_KM_PROFILE_1
quantum-key-manager {
url https://www.kme_spoke_1-qkd-server.net;
local-sae-id SAE_SPOKE_1;
local-certificate-id SAE_SPOKE_1_CERT;
trusted-cas Root-CA;
}user@spoke1# show security ike proposal SPOKE_1_IKE_PROP authentication-method rsa-signatures; dh-group group14; authentication-algorithm sha-256; encryption-algorithm aes-256-cbc; lifetime-seconds 3600;
user@spoke1# show security ike policy SPOKE_1_IKE_POL
proposals SPOKE_1_IKE_PROP;
certificate {
local-certificate SPOKE_1_CRT;
}user@spoke1# show security ike gateway SPOKE_1_IKE_GW ike-policy SPOKE_1_IKE_POL; address 172.18.10.1; local-identity distinguished-name; remote-identity distinguished-name; external-interface ge-0/0/2.0; local-address 172.18.10.2; version v2-only; ppk-profile SPOKE_1_KM_PROFILE_1;
user@spoke1# show security ipsec proposal SPOKE_1_IPSEC_PROP protocol esp; authentication-algorithm hmac-sha-256-128; encryption-algorithm aes-256-cbc;
user@spoke1# show security ipsec vpn SPOKE_1_IPSEC_VPN
bind-interface st0.1;
ike {
gateway SPOKE_1_IKE_GW;
ipsec-policy SPOKE_1_IPSEC_POL;
}
traffic-selector ts1 {
local-ip 192.168.80.0/24;
remote-ip 192.168.90.0/24;
}user@spoke1# show interfaces
ge-0/0/0 {
unit 0 {
family inet {
address 172.18.10.1/24;
}
}
}
ge-0/0/1 {
unit 0 {
family inet {
address 192.168.90.1/24;
address 192.168.80.1/24;
}
}
}
ge-0/0/2 {
unit 0 {
family inet {
address 172.18.10.1/24;
address 172.18.10.2/24;
}
}
}
st0 {
unit 1 {
family inet;
}
} user@spoke1# show security zones security-zone untrust
host-inbound-traffic {
system-services {
ike;
}
}
interfaces {
ge-0/0/0.0;
ge-0/0/2.0;
}user@spoke1# show security zones security-zone trust
host-inbound-traffic {
system-services {
ping;
}
}
interfaces {
ge-0/0/1.0;
}
user@spoke1# show security policies from-zone trust to-zone vpn
policy vpn_out {
match {
source-address any;
destination-address any;
application any;
}
then {
permit;
}
}user@spoke1# security policies from-zone vpn to-zone trust
policy vpn_in {
match {
source-address any;
destination-address any;
application any;
}
then {
permit;
}
}Speiche 2
Bestätigen Sie im Konfigurationsmodus Ihre Konfiguration, indem Sie die Befehle , , , show security ipsec proposal SPOKE_1_IPSEC_PROPshow security policies from-zone trust to-zone vpnshow security ipsec vpn SPOKE_1_IPSEC_VPNshow interfacesshow security zones security-zone trustshow security policies from-zone vpn to-zone trustshow security ike gateway SPOKE_1_IKE_GWshow security zones security-zone untrustshow security ike policy SPOKE_1_IKE_POLshow security ipsec policy SPOKE_1_IPSEC_POLshow security ike proposal SPOKE_1_IKE_PROPshow security key-manager profiles SPOKE_1_KM_PROFILE_1show security pki ca-profile Root-CA Wenn die Ausgabe nicht die gewünschte Konfiguration anzeigt, wiederholen Sie die Konfigurationsanweisungen in diesem Beispiel, um sie zu korrigieren.
user@spoke2# show security pki ca-profile Root-CA
ca-identity Root-CA;
enrollment {
url https://ca-server.juniper.net/certsrv/mscep/mscep.dll;
}
revocation-check {
disable;
}user@spoke2# show security key-manager profiles SPOKE_2_KM_PROFILE_1
quantum-key-manager {
url https://www.kme_spoke_2-qkd-server.net;
local-sae-id SAE_SPOKE_2;
local-certificate-id SAE_SPOKE_2_CERT;
trusted-cas Root-CA;
}user@spoke2# show security ike proposal SPOKE_2_IKE_PROP authentication-method rsa-signatures; dh-group group14; authentication-algorithm sha-256; encryption-algorithm aes-256-cbc; lifetime-seconds 3600;
user@spoke2# show security ike policy SPOKE_2_IKE_POL
##
## Warning: Referenced proposal is not defined
##
proposals SPOKE_IKE_PROP;
certificate {
local-certificate SPOKE_2_CRT;
}
user@spoke2# show security ike gateway SPOKE_2_IKE_GW ike-policy SPOKE_2_IKE_POL; address 172.18.10.1; local-identity distinguished-name; remote-identity distinguished-name; external-interface ge-0/0/2.0; local-address 172.18.10.3; version v2-only; ppk-profile SPOKE_2_KM_PROFILE_1;
user@spoke2# show security ipsec proposal SPOKE_2_IPSEC_PROP protocol esp; authentication-algorithm hmac-sha-256-128; encryption-algorithm aes-256-cbc;
user@spoke2# show security ipsec policy SPOKE_2_IPSEC_POL
proposals SPOKE_2_IPSEC_PROP;
[edit]
user@spoke2# show security ipsec vpn SPOKE_2_IPSEC_VPN
bind-interface st0.2;
ike {
gateway SPOKE_2_IKE_GW;
ipsec-policy SPOKE_2_IPSEC_POL;
}
traffic-selector ts1 {
local-ip 192.168.70.0/24;
remote-ip 192.168.90.0/24;
}user@spoke2# show interfaces
ge-0/0/0 {
unit 0 {
family inet {
address 172.18.10.1/24;
}
}
}
ge-0/0/1 {
unit 0 {
family inet {
address 192.168.90.1/24;
address 192.168.80.1/24;
address 192.168.70.1/24;
}
}
}
ge-0/0/2 {
unit 0 {
family inet {
address 172.18.10.1/24;
address 172.18.10.2/24;
address 172.18.10.3/24;
}
}
}
st0 {
unit 1 {
family inet;
}
unit 2 {
family inet;
}
}
user@spoke2# show security zones security-zone untrust
host-inbound-traffic {
system-services {
ike;
}
}
interfaces {
ge-0/0/0.0;
ge-0/0/2.0;
}user@spoke2# show security zones security-zone vpn
interfaces {
st0.1;
st0.2;
}
user@spoke2# show security zones security-zone trust
host-inbound-traffic {
system-services {
ping;
}
}
interfaces {
ge-0/0/1.0;
}
user@spoke2# show security policies from-zone trust to-zone vpn
policy vpn_out {
match {
source-address any;
destination-address any;
application any;
}
then {
permit;
}
}
user@spoke2# show security policies from-zone vpn to-zone trust
policy vpn_in {
match {
source-address any;
destination-address any;
application any;
}
then {
permit;
}
}
