Serielle Schnittstellen
In diesem Thema werden die seriellen Schnittstellen sowie die Konfiguration des seriellen Leitungsprotokolls, des seriellen Taktmodus, der seriellen Signalverarbeitung, der seriellen DTR-Schaltung, der Polaritäten serieller Signale, der seriellen Loopback-Funktion und der Codierung serieller Leitungen erläutert.
Übersicht über serielle Schnittstellen
Geräte, die über eine serielle Schnittstelle kommunizieren, werden in zwei Klassen eingeteilt: Datenendgeräte (DTE) und DCE (Data Circuit Terminating Equipment). Die seriellen physischen Schnittstellenkarten (PICs) von Juniper Networks verfügen über zwei Ports pro PIC und unterstützen die Vollduplex-Datenübertragung. Diese PICs unterstützen nur den DTE-Modus. auf dem seriellen PIC. Tabelle 1 Gibt die wichtigsten Details der seriellen Schnittstellen an.
Details zur Schnittstelle |
Beschreibung |
---|---|
Name der Schnittstelle |
Serielle Schnittstelle |
Unterstützt am |
Weitere Informationen zur Unterstützung von Plattformen finden Sie unter Hardwarekompatibilitätstool (HCT). |
Standards für die Konfiguration des Typs serieller Schnittstellen |
|
Unterstützte Funktionen |
|
Logische Eigenschaften |
Es gibt keine seriellen Schnittstellen-spezifischen logischen Eigenschaften. Informationen zu allgemeinen logischen Eigenschaften, die Sie konfigurieren können, finden Sie unter Konfigurieren der Eigenschaften logischer Schnittstellen.https://www.juniper.net/documentation/en_US/junos/topics/task/configuration/interfaces-configuring-logical-interface-properties.html Diese Unterstützung für serielle Schnittstellen ist identisch mit der vorhandenen LFI- und MLPPP-Unterstützung für T1- und E1-Schnittstellen. |
- Serielle Übertragungen
- Synchrones serielles GPIM mit 8 Ports auf SRX-Geräten
- Vorteile serieller Schnittstellen
Serielle Übertragungen
Bei der grundlegenden seriellen Kommunikation sind neun Signale für die Übertragung entscheidend. Jedes Signal ist einem Pin im 9-poligen oder 25-poligen Anschluss zugeordnet. listet und definiert serielle Signale und ihre Quellen.Tabelle 2
Name des Signals |
Definition |
Signalquelle |
---|---|---|
TD |
Übermittelte Daten |
DTE |
RD |
Empfangene Daten |
DCE |
RTS |
Anfrage zum Senden |
DTE |
CTS |
Zum Senden löschen |
DCE |
DSR |
Datensatz bereit |
DCE |
Signalmasse |
Erdungssignal |
– |
CD |
Netzbetreiber erkennen |
– |
DTR |
Vorbereitetes Datenterminal |
DTE |
RI |
Klingelanzeige |
– |
Serial line protocol guidelines:
Das DCE überträgt ein DSR-Signal an das DTE, das mit einem DTR-Signal antwortet. Dadurch wird die Verbindung hergestellt und der Datenverkehr kann passieren.
Wenn das DTE-Gerät bereit für den Datenempfang ist:
Er setzt sein RTS-Signal alle 1s auf einen markierten Zustand, um dem DCE anzuzeigen, dass er Daten übertragen kann. Wenn der DTE nicht in der Lage ist, Daten zu empfangen, z. B. aufgrund von Pufferbedingungen, setzt er das RTS-Signal auf alle 0en.
Er setzt sein CTS-Signal in einen markierten Zustand, um dem DTE anzuzeigen, dass er Daten übertragen kann. Wenn der DCE keine Daten empfangen kann, setzt er das CTS-Signal auf alle 0er.
Wenn Sie die Informationen senden, werden Daten über die TD-Leitungen (Übertragene Daten) übertragen und Daten über RD-Leitungen (Empfangene Daten) empfangen:
TD-Leitung – Leitung, über die die Daten von einem DTE-Gerät zu einem DCE-Gerät übertragen werden
RD-Leitung – Leitung, über die die Daten von einem DCE-Gerät zu einem DTE-Gerät übertragen werden
Der Leitungsname gibt nicht die Richtung des Datenflusses an.
Wenn eine serielle Schnittstelle geöffnet wird, setzt das DTE-Gerät sein DTR-Signal auf einen markierten Zustand. In ähnlicher Weise setzt der DCE sein DSR-Signal in einen markierten Zustand. Aufgrund der Aushandlung, die mit den RTS- und CTS-Signalen stattfindet, werden die DTR- und DSR-Signale jedoch kaum genutzt.
Die Carrier Detect- und Ring Indicator-Signale erkennen Verbindungen mit Remote-Modems und diese Signale werden kaum genutzt.

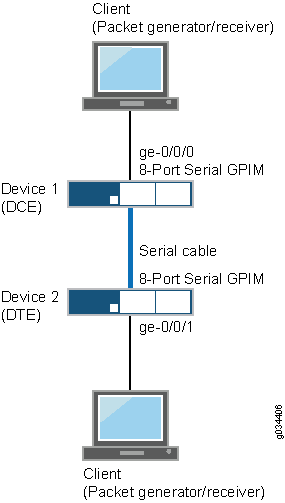

Synchrones serielles GPIM mit 8 Ports auf SRX-Geräten
Ein Gigabit-Backplane Physical Interface Module (GPIM) ist eine Netzwerkschnittstellenkarte (NIC), die Sie in den vorderen Steckplätzen des Services Gateway SRX550 installieren können, um physische Verbindungen zu einem LAN oder WAN bereitzustellen. Der synchrone serielle GPIM mit 8 Ports stellt die physische Verbindung zu seriellen Netzwerkmedientypen her, empfängt eingehende Pakete und überträgt ausgehende Pakete des Netzwerks. Neben der Weiterleitung von Paketen zur Verarbeitung führt der GPIM Framing und Line-Speed-Signalisierung durch. Dieser GPIM bietet 8 Ports, die im Synchronisierungsmodus arbeiten und eine Leitungsrate von 64 Mbit/s oder 8 Mbit/s pro Port unterstützen.
Informationen zur Konfiguration von seriellem GPIM mit 8 Ports finden Sie unter Basiskonfiguration von seriellem GPIM mit 8 Ports.https://www.juniper.net/documentation/en_US/release-independent/junos/topics/task/configuration/gpim-8-port-serial-srx-series-configuring-basic.html
Features Supported on 8-Port Synchronous Serial GPIM
Tabelle 3 Listet die Funktionen auf, die vom synchronen seriellen GPIM mit 8 Ports unterstützt werden.
Funktionen |
Beschreibung |
---|---|
Betriebsmodi (automatische Auswahl auf Basis des Kabels, keine Konfiguration erforderlich) |
|
Taktung |
|
Taktraten (Baudraten) |
1,2 KHz bis 8,0 MHz HINWEIS:
Serielle RS-232-Schnittstellen können bei einer Taktrate von mehr als 200 kHz einen Fehler verursachen. |
MTU |
9192 Byte, Standardwert ist 1504 Byte |
HDLC-Funktionen |
|
Zeilenkodierung |
NRZ und NRZI |
Daten invertieren |
Ermöglicht |
Leitungsprotokoll |
EIA530/EIA530A, X.21, RS-449, RS-232, V.35 |
Datenkabel |
Separates Kabel für jedes Leitungsprotokoll (beide DTE/DCE-Modus) |
Fehlerzähler (Konformität mit ANSI-Spezifikation) |
Ermöglicht |
Alarme und Defekte |
|
Datensignal |
Rx-Uhr |
Steuersignale |
|
Serielle Autoresync |
|
Diagnostische Funktionen |
|
Layer-2-Funktionen |
Kapselung
|
SNMP-Funktionen |
An jedem Port empfangbare SNMP-Informationen
|
Fälschungssichere Prüfung |
Ermöglicht |
Vorteile serieller Schnittstellen
Serielle Schnittstellen sind eine einfache und kostengünstige Möglichkeit, Sende- und Empfangsgeräte oder ICs anzuschließen. Eine serielle Schnittstelle benötigt weniger leitende Drähte (oft nur einen) als andere Schnittstellen, was die Implementierung erleichtert.
Serielle Schnittstellen unterstützen die Kommunikation über große Entfernungen.
Konfigurieren des Serial Line Protocol
Konfigurieren des Serial Line Protocol
Standardmäßig verwenden serielle Schnittstellen das Leitungsprotokoll EIA-530. Sie können jeden Port auf dem PIC unabhängig voneinander konfigurieren, um eines der folgenden Leitungsprotokolle zu verwenden:
EIA-530
V.35
X.21
So konfigurieren Sie das serielle Leitungsprotokoll:
line-protocol
eia530
v.35
x.21
line-protocol protocol;
Sie können diese Anweisungen auf den folgenden Hierarchieebenen einbinden:
[edit interfaces se-pim/0/port serial-options]
[edit interfaces se-fpc/pic/port serial-options]
Weitere Informationen zu seriellen Schnittstellen finden Sie in den folgenden Abschnitten:
Standardeinstellungen für serielle Schnittstelle
Standardeinstellungen für serielle Schnittstelle
- Standardeinstellungen für die EIA-530-Schnittstelle
- V.35-Standardeinstellungen für die Schnittstelle
- Standardeinstellungen für die X.21-Schnittstelle
Standardeinstellungen für die EIA-530-Schnittstelle
Wenn Sie die Anweisung nicht einschließen oder wenn Sie explizit das standardmäßige EIA-530-Leitungsprotokoll konfigurieren, lauten die Standardeinstellungen wie folgt:line-protocol
dce-options | dte-options { cts normal; dcd normal; dsr normal; dtr normal; rts normal; tm normal; } clock-rate 16.384mhz; clocking-mode loop; cts-polarity positive; dcd-polarity positive; dsr-polarity positive; dtr-circuit balanced; dtr-polarity positive; encoding nrz; rts-polarity positive; tm-polarity positive;
Bei Routern der M-Serie können Sie den DCE-Taktmodus für EIA-530-Schnittstellen festlegen und einen Commit ausführen. Es wird keine Fehlermeldung angezeigt, und die CLI ist nicht blockiert.
Sie können die line-protocol-Anweisung auf den folgenden Hierarchieebenen einbinden:line-protocol
[edit interfaces se-pim/0/port serial-options]
[edit interfaces se-fpc/pic/port serial-options]
V.35-Standardeinstellungen für die Schnittstelle
Wenn Sie die Anweisung einschließen, lauten die Standardeinstellungen wie folgt:line-protocol v.35
dce-options | dte-options { cts normal; dcd normal; dsr normal; dtr normal; rts normal; } clock-rate 16.384mhz; clocking-mode loop; cts-polarity positive; dcd-polarity positive; dsr-polarity positive; dtr-circuit balanced; dtr-polarity positive; encoding nrz; rts-polarity positive;
Sie können die line-protocol-Anweisung auf den folgenden Hierarchieebenen einbinden:line-protocol
[edit interfaces se-pim/0/port serial-options]
[edit interfaces se-fpc/pic/port serial-options]
Standardeinstellungen für die X.21-Schnittstelle
Wenn Sie die Anweisung einschließen, lauten die Standardeinstellungen wie folgt:line-protocol x.21
dce-options | dte-options { control-signal normal; indication normal; } clock-rate 16.384mhz; clocking-mode loop; control-polarity positive; encoding nrz; indication-polarity positive;
Sie können die line-protocol-Anweisung auf den folgenden Hierarchieebenen einbinden:line-protocol
[edit interfaces se-pim/0/port serial-options]
[edit interfaces se-fpc/pic/port serial-options]
Ungültige Anweisungen für serielle Schnittstellen
In den folgenden Abschnitten werden die ungültigen Konfigurationsanweisungen für jeden Typ der seriellen Schnittstelle angezeigt. Wenn Sie die folgenden Anweisungen in die Konfiguration aufnehmen, gibt eine Fehlermeldung den Ort des Fehlers an und die Konfiguration ist nicht aktiviert.
- Ungültige EIA-530-Schnittstellenanweisungen
- Ungültige V.35-Schnittstellenanweisungen
- Ungültige X.21-Schnittstellenanweisungen
Ungültige EIA-530-Schnittstellenanweisungen
Wenn Sie die Anweisung nicht einschließen oder das standardmäßige EIA-530-Leitungsprotokoll explizit konfigurieren, sind die folgenden Anweisungen ungültig:line-protocol
dce-options | dte-options { control-signal (assert | de-assert | normal); indication (ignore | normal | require); } control-polarity (negative | positive); indication-polarity (negative | positive);
Sie können die line-protocol-Anweisung auf den folgenden Hierarchieebenen einbinden:line-protocol
[edit interfaces se-pim/0/port serial-options]
[edit interfaces se-fpc/pic/port serial-options]
Ungültige V.35-Schnittstellenanweisungen
Wenn Sie die Anweisung einschließen, sind die folgenden Anweisungen ungültig:line-protocol v.35
dce-options | dte-options { control-signal (assert | de-assert | normal); indication (ignore | normal | require); tm (ignore | normal | require); } control-polarity (negative | positive); indication-polarity (negative | positive); loopback (dce-local | dce-remote); tm-polarity (negative | positive);
Sie können die line-protocol-Anweisung auf den folgenden Hierarchieebenen einbinden:line-protocol
[edit interfaces se-pim/0/port serial-options]
[edit interfaces se-fpc/pic/port serial-options]
Ungültige X.21-Schnittstellenanweisungen
Wenn Sie die Anweisung einschließen, sind die folgenden Anweisungen ungültig:line-protocol x.21
dce-options | dte-options { cts (ignore | normal | require); dcd (ignore | normal | require); dsr (ignore | normal | require); dtr (assert | de-assert | normal); rts (assert | de-assert | normal); tm (ignore | normal | require); } clocking-mode (dce | internal); cts-polarity (negative | positive); dce-polarity (negative | positive); dsr-polarity (negative | positive); dtr-circuit (balanced | unbalanced); dtr-polarity (negative | positive); loopback (dce-local | dce-remote); rts-polarity (negative | positive); tm-polarity (negative | positive);
Sie können die line-protocol-Anweisung auf den folgenden Hierarchieebenen einbinden:line-protocol
[edit interfaces se-pim/0/port serial-options]
[edit interfaces se-fpc/pic/port serial-options]
Konfigurieren des seriellen Taktmodus
- Konfigurieren des seriellen Taktmodus
- Sendetakt der seriellen Schnittstelle invertieren
- Konfigurieren der DTE-Taktrate
Konfigurieren des seriellen Taktmodus
Standardmäßig verwenden serielle Schnittstellen den Loop-Clocking-Modus. Bei EIA-530- und V.35-Schnittstellen können Sie jeden Port auf dem PIC unabhängig voneinander konfigurieren, um den Schleifen-, DCE- oder internen Taktmodus zu verwenden. Für X.21-Schnittstellen wird nur der Loop-Clocking-Modus unterstützt.
Die drei Taktmodi funktionieren wie folgt:
Loop-Clocking-Modus: Verwendet den RX-Takt des DCE, um Daten vom DCE zum DTE zu takten.
DCE-Taktmodus: Verwendet den TXC-Takt, der vom DCE speziell für die Verwendung durch den DTE als Sendetakt des DTE generiert wird.
Interner Taktmodus: Auch als Linien-Timing bezeichnet, verwendet einen intern generierten Takt. Sie können die Geschwindigkeit dieser Uhr konfigurieren, indem Sie die Anweisung auf der Hierarchieebene oder einfügen.
clock-rate
[edit interfaces se-pim/0/port serial-options]
[edit interfaces se-fpc/pic/port dte-options]
Weitere Informationen zur DTE-Taktrate finden Sie unter .Konfigurieren der DTE-Taktrate
Beachten Sie, dass der DCE-Taktmodus und der Loop-Taktmodus externe Takte verwenden, die vom DCE generiert werden.
Abbildung 1 zeigt die Taktquellen der Loop-, DCE- und internen Taktmodi an.
Um den Taktmodus einer seriellen Schnittstelle zu konfigurieren, fügen Sie die folgende Anweisung ein:clocking-mode
clocking-mode (dce | internal | loop);
Sie können diese Anweisung auf den folgenden Hierarchieebenen einbinden:
[edit interfaces se-pim/0/port serial-options]
[edit interfaces se-fpc/pic/port serial-options]
Sendetakt der seriellen Schnittstelle invertieren
Wenn ein extern getakteter Taktmodus (DCE oder Loop) verwendet wird, können lange Kabel zu einer Phasenverschiebung des DTE-übertragenen Takts und der Daten führen. Bei hohen Geschwindigkeiten kann diese Phasenverschiebung zu Fehlern führen. Durch die Invertierung des Sendetaktes wird die Phasenverschiebung korrigiert und dadurch die Fehlerraten reduziert.
Standardmäßig ist der Sendetakt nicht invertiert. Um den Sendetakt umzukehren, fügen Sie die folgende Anweisung ein:transmit-clock invert
transmit-clock invert;
Sie können diese Anweisung auf den folgenden Hierarchieebenen einbinden:
[edit interfaces se-pim/0/port serial-options]
[edit interfaces se-fpc/pic/port serial-options]
Konfigurieren der DTE-Taktrate
Standardmäßig taktet die serielle Schnittstelle mit 16,384 MHz. Für EIA-530- und V.35-Schnittstellen mit konfiguriertem internen Taktmodus können Sie die Taktrate konfigurieren.
Um die Taktrate zu konfigurieren, fügen Sie die folgende Anweisung ein:clock-rate
clock-rate rate;
Sie können diese Anweisung auf den folgenden Hierarchieebenen einbinden:
[edit interfaces se-pim/0/port serial-options]
[edit interfaces se-fpc/pic/port serial-options]
Sie können die folgenden Schnittstellengeschwindigkeiten konfigurieren:
2.048 MHz
2,341 MHz
2.731 MHz
3,277 MHz
4,096 MHz
5,461 MHz
8,192 MHz
16,384 MHz
Obwohl die serielle Schnittstelle für die Verwendung mit der Standardrate von 16,384 MHz vorgesehen ist, müssen Sie möglicherweise eine langsamere Rate verwenden, wenn eine der folgenden Bedingungen zutrifft:
Das Verbindungskabel ist zu lang für einen effektiven Betrieb.
Das Verbindungskabel ist einer Fremdrauschquelle ausgesetzt, die eine unerwünschte Spannung von mehr als +1 Volt verursachen kann, gemessen differentiell zwischen dem Signalleiter und dem Stromkreis, der am Lastende des Kabels üblich ist, wobei der Generator durch einen 50-Ohm-Widerstand ersetzt wird.
Sie müssen Interferenzen mit anderen Signalen minimieren.
Sie müssen Signale invertieren.
Ausführliche Informationen zum Zusammenhang zwischen Signalisierungsrate und Schnittstellenkabelabstand finden Sie in den folgenden Normen:
EIA-422-A, Elektrische Eigenschaften von Digitalschnittstellenschaltungen mit symmetrischer Spannung
EIA-423-A, Elektrische Eigenschaften von digitalen Schnittstellenschaltungen mit unsymmetrischer Spannung
Konfigurieren der seriellen Signalverarbeitung
Standardmäßig ist die normale Signalverarbeitung für alle Signale aktiviert. Für jedes Signal gilt die Option für die normale Signalverarbeitung für dieses Signal, wie in den folgenden Normen definiert:normal
TIA/EIA-Norm 530
ITU-T-Empfehlung V.35
ITU-T-Empfehlung X.21
Tabelle 4 Zeigt die seriellen Schnittstellenmodi an, die jeden Signaltyp unterstützen.
Signal |
Serielle Schnittstellen |
---|---|
From-DCE-Signale | |
Zum Senden löschen (CTS) |
EIA-530 und V.35 |
Datenträgererkennung (DCD) |
EIA-530 und V.35 |
Bereiter Datensatz (DSR) |
EIA-530 und V.35 |
Angabe |
Nur X.21 |
Testmodus (TM) |
Nur EIA-530 |
To-DCE-Signale | |
Steuersignal |
Nur X.21 |
Bereit für die Datenübertragung (DTR) |
EIA-530 und V.35 |
Sendeanfrage (RTS) |
EIA-530 und V.35 |
Sie konfigurieren die Signaleigenschaften der seriellen Schnittstelle, indem Sie die oder-Anweisung einschließen:dce-options
dte-options
dce-options |dte-options { control-signal (assert | de-assert | normal); cts (ignore | normal | require); dcd (ignore | normal | require); dsr (ignore | normal | require); dtr signal-handling-option; ignore-all; indication (ignore | normal | require); rts (assert | de-assert | normal); tm (ignore | normal | require); }
Sie können diese Anweisungen auf den folgenden Hierarchieebenen einbinden:
[edit interfaces se-pim/0/port serial-options]
[edit interfaces se-fpc/pic/port serial-options]
Konfigurieren Sie für EIA-530- und V.35-Schnittstellen TO-DCE-Signale, indem Sie die Anweisungen and einschließen und die Option , oder angeben:dtr
rts
assert
de-assert
normal
dtr (assert | de-assert | normal); rts (assert | de-assert | normal);
Konfigurieren Sie für X.21-Schnittstellen to-DCE-Signale, indem Sie die Anweisung einfügen und die Option , oder angeben:control-signal
assert
de-assert
normal
control-signal (assert | de-assert | normal);
Eine Assertion liegt vor, wenn die positive Seite eines bestimmten Signals die potenzielle Ausgangsspannung mit hohem Pegel (Voh) aufweist, während die negative Seite desselben Signals die potenzielle Ausgangsspannung mit niedrigem Pegel (Vol) aufweist. Deassertion liegt vor, wenn die positive Seite eines gegebenen Signals das potentielle Vol erreicht, während die negative Seite desselben Signals das potentielle Voh aufweist.
Für das DTR-Signal können Sie die normale Signalverarbeitung mit dem Signal für die automatische Resynchronisation konfigurieren, indem Sie die Anweisung einschließen und die folgende Option angeben:dtr
auto-synchronize
dtr { auto-synchronize { duration milliseconds; interval seconds; } }
Die Impulsdauer der Resynchronisation kann zwischen 1 und 1000 Millisekunden liegen. Das Offset-Intervall für die erneute Synchronisierung kann zwischen 1 und 31 Sekunden liegen.
Konfigurieren Sie für EIA-530- und V.35-Schnittstellen From-DCE-Signale, indem Sie die Anweisungen , , and und angeben und die Option , oder angeben:cts
dcd
dsr
ignore
normal
require
cts (ignore | normal | require); dcd (ignore | normal | require); dsr (ignore | normal | require);
Konfigurieren Sie für X.21-Schnittstellen From-DCE-Signale, indem Sie die Anweisung einfügen und die Option , oder angeben:indication
ignore
normal
require
indication (ignore | normal | require);
Nur für EIA-530-Schnittstellen können Sie die From-DCE-Test-Mode (TM)-Signalisierung konfigurieren, indem Sie die Anweisung und die Option , oder angeben:tm
ignore
normal
require
tm (ignore | normal | require);
Um anzugeben, dass das From-DCE-Signal bestätigt werden muss, schließen Sie die Option in die Konfiguration ein.require
Um anzugeben, dass das From-DCE-Signal ignoriert werden muss, fügen Sie die Option in die Konfiguration ein.ignore
Für V.35- und X.21-Schnittstellen können Sie die Anweisung nicht in die Konfiguration aufnehmen.tm
Bei X.21-Schnittstellen können Sie die Anweisungen , , , und nicht in die Konfiguration aufnehmen.cts
dcd
dsr
dtr
rts
Bei EIA-530- und V.35-Schnittstellen können Sie die and-Anweisungen nicht in die Konfiguration aufnehmen.control-signal
indication
Eine vollständige Liste der seriellen Optionsanweisungen, die nicht von den einzelnen seriellen Schnittstellenmodi unterstützt werden, finden Sie unter Ungültige serielle Schnittstellenanweisungen.Serielle Schnittstellen
Um zur standardmäßigen normalen Signalverarbeitung zurückzukehren, löschen Sie die Anweisung , , , oder aus der Konfiguration, wie im folgenden Beispiel gezeigt:require
ignore
assert
de-assert
auto-synchronize
[edit] user@host# delete interfaces se-fpc/pic/port dte-options control-leads cts require
Um die normale Signalverarbeitung explizit zu konfigurieren, fügen Sie die Anweisung mit der folgenden Option ein:control-signal
normal
control-signal normal;
Sie können die serielle Schnittstelle so konfigurieren, dass alle Steuerleitungen ignoriert werden, indem Sie die folgende Anweisung einfügen:ignore-all
ignore-all;
Sie können die Anweisung nur dann in die Konfiguration aufnehmen, wenn Sie andere Signalverarbeitungsoptionen auf der Hierarchieebene oder nicht explizit aktivieren.ignore-all
[edit interfaces se-pim/0/port serial-options dce-options]
[edit interfaces se-fpc/pic/port serial-options dte-options]
Sie können die Anweisungen , , und auf den folgenden Hierarchieebenen einbinden:control-signal
cts
dcd
dsr
dtr
indication
rts
tm
[edit interfaces se-pim/0/port serial-options dte-options]
[edit interfaces se-fpc/pic/port serial-options dte-options]
Konfigurieren der seriellen DTR-Schaltung
Eine symmetrische Schaltung hat zwei Ströme, die gleich groß und in der Phase entgegengesetzt sind. Ein unsymmetrischer Stromkreis hat einen Strom und eine Masse; Wenn ein Klemmenpaar unsymmetrisch ist, wird eine Seite mit elektrischer Masse verbunden und die andere Seite führt das Signal. Standardmäßig ist die DTR-Schaltung symmetrisch.
Konfigurieren Sie für EIA-530- und V.35-Schnittstellen die DTR-Verbindung mit der folgenden Anweisung:dtr-circuit
dtr-circuit (balanced | unbalanced);
Sie können diese Anweisung auf den folgenden Hierarchieebenen einbinden:
[edit interfaces se-pim/0/port serial-options]
[edit interfaces se-fpc/pic/port serial-options]
Konfigurieren der Polaritäten serieller Signale
Serielle Schnittstellen verwenden eine differentielle Protokollsignalisierungstechnik. Von den beiden seriellen Signalen, die einer Schaltung zugeordnet sind, wird das als A-Signal bezeichnete mit einem Pluszeichen und das als B-Signal bezeichnete mit einem Minuszeichen bezeichnet. z. B. DTR+ und DTR–. Wenn die DTR niedrig ist, ist DTR+ in Bezug auf DTR– negativ. Wenn die DTR hoch ist, ist DTR+ positiv in Bezug auf DTR–.
Standardmäßig sind alle Signalpolaritäten positiv. Sie können diese Polarität an einer seriellen Schnittstelle von Juniper Networks umkehren. Dies kann erforderlich sein, wenn Signale aufgrund vertauschter Polaritäten falsch verdrahtet sind.
Konfigurieren Sie für EIA-530- und V.35-Schnittstellen die Signalpolarität, indem Sie die Anweisungen , , , , und einschließen:cts-polarity
dcd-polarity
dsr-polarity
dtr-polarity
rts-polarity
tm-polarity
cts-polarity (negative | positive); dcd-polarity (negative | positive); dsr-polarity (negative | positive); dtr-polarity (negative | positive); rts-polarity (negative | positive); tm-polarity (negative | positive);
Sie können diese Anweisungen auf den folgenden Hierarchieebenen einbinden:
[edit interfaces se-pim/0/port serial-options]
[edit interfaces se-fpc/pic/port serial-options]
Konfigurieren Sie für X.21-Schnittstellen die Signalpolarität, indem Sie die Anweisungen and einfügen:control-polarity
indication-polarity
control-polarity (negative | positive); indication-polarity (negative | positive);
Sie können diese Anweisungen auf den folgenden Hierarchieebenen einbinden:
[edit interfaces se-pim/0/port serial-options]
[edit interfaces se-fpc/pic/port serial-options]
Konfigurieren der seriellen Loopback-Funktion
Vom Router leitet die Remote Line Interface Unit (LIU) die Sendedaten und den TX-Takt als RX-Daten (Empfangsdaten) und RX-Uhr an den Router zurück. Von der Leitung aus schleift LIU-Loopback die RX-Daten und den RX-Takt als TX-Daten und TX-Takt zurück, wie in Abbildung 2gezeigt.
DCE-Lokal- und DCE-Fernsteuerung der schnittstellenspezifischen EIA-530-Signale zur Aktivierung von lokalem und Remote-Loopback auf dem Verbindungspartner-DCE. Lokales Loopback wird in angezeigt.Abbildung 3
Für EIA-530-Schnittstellen können Sie die Loopback-Funktion DCE local, DCE remote, local and remote (LIU) konfigurieren.
Für V.35 können Sie Remote-LIU und lokale Loopback-Funktion konfigurieren. Lokale DCE- und DCE-Remote-Loopbacks werden auf V.35- und X.21-Schnittstellen nicht unterstützt. Lokale und Remote-Loopbacks werden auf X.21-Schnittstellen nicht unterstützt.
Um die Loopback-Funktion auf einer seriellen Schnittstelle zu konfigurieren, fügen Sie die Anweisung ein und geben Sie die Option , , oder an:loopback
dce-local
dce-remote
local
remote
loopback mode;
Sie können diese Anweisung auf den folgenden Hierarchieebenen einbinden:
[edit interfaces se-pim/0/port serial-options]
[edit interfaces se-fpc/pic/port serial-options]
Um die Loopback-Funktion zu deaktivieren, entfernen Sie die Anweisung aus der Konfiguration:loopback
[edit] user@host# delete interfaces se-fpc/pic/port serial-options loopback
Sie können feststellen, ob ein internes oder externes Problem vorliegt, indem Sie die Fehlerzähler in der Ausgabe des Befehls überprüfen:show interface se-fpc/pic/port extensive
user@host> show interfaces se-fpc/pic/port extensive
So konfigurieren Sie die serielle Loopback-Funktion:
Konfigurieren der seriellen Leitungscodierung
Standardmäßig verwenden serielle Schnittstellen die NRZ-Zeilencodierung (Non-Return to Zero). Sie können bei Bedarf die NRZI-Zeilencodierung (Non-Return to Zero Inverted) konfigurieren.
Damit die Schnittstelle die NRZI-Zeilencodierung verwendet, fügen Sie die Anweisung ein und geben Sie die Option an:encoding
nrzi
encoding nrzi;
Um die standardmäßige NRZ-Zeilencodierung explizit zu konfigurieren, fügen Sie die Anweisung ein und geben Sie die Option an:encoding
nrz
encoding nrz;
Sie können diese Anweisung auf den folgenden Hierarchieebenen einbinden:
[edit interfaces se-pim/0/port serial-options]
[edit interfaces se-fpc/pic/port serial-options]
Beim Festlegen des Parameters für die Leitungscodierung müssen Sie denselben Wert für gekoppelte Ports festlegen. Die Ports 0 und 1 müssen denselben Wert haben.
Konfigurieren serieller Schnittstellen auf SRX-Geräten
In diesem Beispiel erfahren Sie, wie Sie die Erstkonfiguration auf einer seriellen Schnittstelle abschließen, wie Sie eine serielle Schnittstelle löschen und wie Sie die serielle Schnittstelle 8-Port Synchronous Serial GPIM konfigurieren.
Informationen zur Installation eines seriellen PIM in der Firewall der SRX-Serie finden Sie unter Firewalls der SRX-Serie im Hardwarehandbuch für physische Schnittstellenmodule für Zweigstellen.
In diesem Beispiel:
Erstellen Sie eine neue Schnittstelle auf einer seriellen Schnittstelle, .
se-1/0/0
Legen Sie den Kapselungstyp auf ppp fest, und erstellen Sie die Grundkonfiguration für .
se-1/0/0
Legen Sie die logische Schnittstelle auf 0 fest, und die Nummer der logischen Einheit kann zwischen 0 und 16.384 liegen.
Geben Sie zusätzliche Werte für Eigenschaften ein, die Sie auf der logischen Schnittstelle konfigurieren müssen, z. B. logische Kapselung oder Protokollfamilie.
Setzen Sie die IPv4-Adresse 10.10.10.10/24 auf .
se-1/0/0
Wenn Sie die Schnittstelle löschen, wird die Schnittstelle deaktiviert und aus der Softwarekonfiguration entfernt.se-1/0/0
Netzwerkschnittstellen bleiben physisch vorhanden, und ihre Bezeichner werden weiterhin auf J-Web-Seiten angezeigt.
- Grundlegende Konfiguration der seriellen Schnittstelle
- Löschen der seriellen Schnittstelle
- Beispiel: Konfigurieren der seriellen Schnittstelle auf synchronem seriellem GPIM mit 8 Ports
- Überprüfung
Grundlegende Konfiguration der seriellen Schnittstelle
In diesem Beispiel erstellen Sie eine serielle Schnittstelle mit dem Namen se-1/0/0 und legen den Kapselungstyp auf ppp fest. Um dieses Beispiel schnell zu konfigurieren, verwenden Sie die CLI-Schnellkonfiguration auf Hierarchieebene , und führen Sie den Commit im Konfigurationsmodus aus.[edit]
set interfaces se-1/0/0 encapsulation ppp unit 0 family inet address 10.10.10.10/24
Gehen Sie wie folgt vor, um die serielle Schnittstelle zu konfigurieren: se-1/0/0
Nachdem Sie die Konfiguration erfolgreich abgeschlossen haben, zeigen Sie die Parameter mithilfe des Befehls an.show interfaces se-1/0/0
Löschen der seriellen Schnittstelle
In diesem Beispiel löschen Sie eine serielle Schnittstelle .se-1/0/0
Vor der Konfiguration einer Schnittstelle ist keine Konfiguration erforderlich, die über die Geräteinitialisierung hinausgeht.
Um die serielle Schnittstelle zu löschen, gehen Sie wie folgt vor: se-1/0/0
Nachdem Sie die Konfiguration erfolgreich abgeschlossen haben, verwenden Sie den Befehl, um die Konfiguration zu überprüfen.show interfaces
Beispiel: Konfigurieren der seriellen Schnittstelle auf synchronem seriellem GPIM mit 8 Ports
In diesem Beispiel können Sie eine einfache Back-to-Back-Gerätekonfiguration mit einem synchronen seriellen GPIM mit 8 Ports durchführen. Die Geräte werden sowohl als Datenkommunikationsgeräte (DCE) als auch als Datenendgeräte (DTE) angezeigt. In bestimmten Bereitstellungsszenarien kann es sich bei der DTE um ein serielles Modem oder einen Ver- oder Entschlüsseler handeln.
In diesem Szenario können Sie die serielle Schnittstelle mit zwei Schnittstellen konfigurieren. Sie können alle Ports mit unterschiedlichen Kapselungen konfigurieren, z. B. Cisco High-Level Data Link Control (HDLC), Frame Relay und Point-to-Point Protocol (PPP). Wenn Frame Relay festgelegt ist, muss auch die Verbindungs-ID der Datenverbindung (in diesem Beispiel 111) festgelegt werden. Alle acht Ports an Gerät 1 (SRX650) sind im DTE-Modus konfiguriert, und ihre jeweiligen acht Ports an Gerät 2 (SRX650) sind im DCE-Modus konfiguriert.
In diesem Beispiel für Gerät 1:
Legen Sie den Kapselungstyp auf und die logische Schnittstelle auf .
ppp
0
Die Nummer der logischen Einheit kann zwischen 0 und 16.384 liegen.Geben Sie zusätzliche Werte für Eigenschaften ein, die Sie auf der logischen Schnittstelle konfigurieren müssen, z. B. logische Kapselung oder Protokollfamilie.
Legen Sie die IPv4-Adresse auf 10.10.10.1/24 am seriellen Port fest.
Für Gerät 2 befolgen Sie ein ähnliches Verfahren wie für Gerät 1, stellen jedoch den Taktmodus auf dce ein.
Abbildung 4 Zeigt die in diesem Beispiel verwendete Topologie.
Um dieses Beispiel schnell zu konfigurieren, CLI auf Hierarchieebene :[edit]
Gerät 1
set interfaces se-7/0/0 mtu 9192
set interfaces se-7/0/0 encapsulation ppp
set interfaces se-7/0/0 serial-options clocking-mode internal
set interfaces se-7/0/0 unit 0 family inet address 10.10.10.1/24
set interfaces se-7/0/1 mtu 9192
set interfaces se-7/0/1 encapsulation cisco-hdlc
set interfaces se-7/0/1 serial-options clocking-mode internal
set interfaces se-7/0/1 unit 0 family inet address 11.11.11.1/24
set interfaces se-7/0/2 dce
set interfaces se-7/0/2 mtu 9192
set interfaces se-7/0/2 encapsulation frame-relay
set interfaces se-7/0/2 serial-options clocking-mode internal
set interfaces se-7/0/2 unit 0 dlci 111
set interfaces se-7/0/2 unit 0 family inet address 12.12.12.1/24
set interfaces se-7/0/3 mtu 9192
set interfaces se-7/0/3 encapsulation ppp
set interfaces se-7/0/3 serial-options clocking-mode internal
set interfaces se-7/0/3 unit 0 family inet address 13.13.13.1/24
set interfaces se-7/0/4 mtu 9192
set interfaces se-7/0/4 encapsulation cisco-hdlc
set interfaces se-7/0/4 serial-options clocking-mode internal
set interfaces se-7/0/4 unit 0 family inet address 14.14.14.1/24
set interfaces se-7/0/5 dce
set interfaces se-7/0/5 mtu 9192
set interfaces se-7/0/5 encapsulation frame-relay
set interfaces se-7/0/5 serial-options clocking-mode internal
set interfaces se-7/0/5 unit 0 dlci 112
set interfaces se-7/0/5 unit 0 family inet address 15.15.15.1/24
set interfaces se-7/0/6 mtu 9192
set interfaces se-7/0/6 encapsulation cisco-hdlc
set interfaces se-7/0/6 serial-options clocking-mode internal
set interfaces se-7/0/6 unit 0 family inet address 16.16.16.1/24
set interfaces se-7/0/7 mtu 9192
set interfaces se-7/0/7 encapsulation ppp
set interfaces se-7/0/7 serial-options clocking-mode internal
set interfaces se-7/0/7 unit 0 family inet address 17.17.17.1/24
set routing-options static route 21.21.21.0/24 next-hop 10.10.10.2
set routing-options static route 23.23.23.0/24 next-hop 11.11.11.2
set routing-options static route 25.25.25.0/24 next-hop 12.12.12.2
set routing-options static route 27.27.27.0/24 next-hop 13.13.13.2
set routing-options static route 29.29.29.0/24 next-hop 14.14.14.2
set routing-options static route 31.31.31.0/24 next-hop 15.15.15.2
set routing-options static route 33.33.33.0/24 next-hop 16.16.16.2
set routing-options static route 35.35.35.0/24 next-hop 17.17.17.2
Gerät 2
set interfaces se-3/0/0 mtu 9192
set interfaces se-3/0/0 encapsulation ppp
set interfaces se-3/0/0 serial-options clocking-mode dce
set interfaces se-3/0/0 unit 0 family inet address 10.10.10.2/24
set interfaces se-3/0/1 mtu 9192
set interfaces se-3/0/1 encapsulation cisco-hdlc
set interfaces se-3/0/1 serial-options clocking-mode dce
set interfaces se-3/0/1 unit 0 family inet address 11.11.11.2/24
set interfaces se-3/0/2 dce
set interfaces se-3/0/2 mtu 9192
set interfaces se-3/0/2 encapsulation frame-relay
set interfaces se-3/0/2 serial-options clocking-mode dce
set interfaces se-3/0/2 unit 0 dlci 111
set interfaces se-3/0/2 unit 0 family inet address 12.12.12.2/24
set interfaces se-3/0/3 mtu 9192
set interfaces se-3/0/3 encapsulation ppp
set interfaces se-3/0/3 serial-options clocking-mode dce
set interfaces se-3/0/3 unit 0 family inet address 13.13.13.2/24
set interfaces se-3/0/4 mtu 9192
set interfaces se-3/0/4 encapsulation cisco-hdlc
set interfaces se-3/0/4 serial-options clocking-mode dce
set interfaces se-3/0/4 unit 0 family inet address 14.14.14.2/24
set interfaces se-3/0/5 dce
set interfaces se-3/0/5 mtu 9192
set interfaces se-3/0/5 encapsulation frame-relay
set interfaces se-3/0/5 serial-options clocking-mode dce
set interfaces se-3/0/5 unit 0 dlci 112
set interfaces se-3/0/5 unit 0 family inet address 15.15.15.2/24
set interfaces se-3/0/6 mtu 9192
set interfaces se-3/0/6 encapsulation cisco-hdlc
set interfaces se-3/0/6 serial-options clocking-mode dce
set interfaces se-3/0/6 unit 0 family inet address 16.16.16.2/24
set interfaces se-3/0/7 mtu 9192
set interfaces se-3/0/7 encapsulation ppp
set interfaces se-3/0/7 serial-options clocking-mode dce
set interfaces se-3/0/7 unit 0 family inet address 17.17.17.2/24
set routing-options static route 20.20.20.0/24 next-hop 10.10.10.1
set routing-options static route 22.22.22.0/24 next-hop 11.11.11.1
set routing-options static route 24.24.24.0/24 next-hop 12.12.12.1
set routing-options static route 26.26.26.0/24 next-hop 13.13.13.1
set routing-options static route 28.28.28.0/24 next-hop 14.14.14.1
set routing-options static route 30.30.30.0/24 next-hop 15.15.15.1
set routing-options static route 32.32.32.0/24 next-hop 16.16.16.1
set routing-options static route 34.34.34.0/24 next-hop 17.17.17.1
So konfigurieren Sie die Schnittstellen auf Gerät 1:
So konfigurieren Sie die Schnittstellen auf Gerät 2:
Geben Sie den MTU-Wert für die Schnittstelle an.
[edit interfaces] user@host#
set se-3/0/0 mtu 9192
Legen Sie den Kapselungstyp fest.
[edit interfaces] user@host#
set se-3/0/0 encapsulation ppp
Legen Sie die seriellen Optionen fest, z. B. den Taktmodus.
[edit interfaces] user@host#
set se-3/0/0 serial-options clocking-mode dce
Legen Sie die IPv4-Adresse an der seriellen Schnittstelle fest.
[edit interfaces] user@host#
set se-3/0/0 unit 0 family inet address 10.10.10.2/24
Geben Sie die statischen Routeninformationen an.
[edit routing-options] user@host#
set static route 20.20.20.0/24 next-hop 10.10.10.1
Wiederholen Sie die gleiche Konfiguration für die anderen sieben Ports auf Gerät 2.
Nachdem Sie das Gerät konfiguriert haben, bestätigen Sie die Konfiguration.
[edit] user@host#
commit
Überprüfung
Zweck
Zeigt Informationen zu den Parametern an, die auf den seriellen Schnittstellen konfiguriert sind.
Was
Sie können das Ping-Tool für jede Peer-Adresse im Netzwerk verwenden, um zu überprüfen, ob alle Schnittstellen auf dem Gerät betriebsbereit sind. So überprüfen Sie den Verbindungsstatus aller Schnittstellen:
Für jede Schnittstelle auf dem Gerät:
Wählen Sie in der J-Web-Schnittstelle aus .
Troubleshoot > Ping Host
Geben Sie im Feld Remote-Host die Adresse der Schnittstelle ein, für die Sie den Verbindungsstatus überprüfen möchten.
Klicken Sie auf .
Start
Die Ausgabe wird auf einer separaten Seite angezeigt.
PING 10.10.10.10 : 56 data bytes 64 bytes from 10.10.10.10: icmp_seq=0 ttl=255 time=0.382 ms 64 bytes from 10.10.10.10: icmp_seq=1 ttl=255 time=0.266 ms
Wenn die Schnittstelle betriebsbereit ist, generiert sie eine ICMP-Antwort. Wenn diese Antwort empfangen wird, wird die Umlaufzeit in Millisekunden im Zeitfeld aufgeführt.
Um zu überprüfen, ob die Schnittstelleneigenschaften korrekt sind, verwenden Sie den Befehl, um eine Zusammenfassung der Schnittstelleninformationen anzuzeigen.
show interfaces detail
Überprüfen Sie die folgenden Informationen:Die physische Schnittstelle ist aktiviert. Wenn die Schnittstelle als Deaktiviert angezeigt wird, führen Sie einen der folgenden Schritte aus:
Löschen Sie im CLI-Konfigurationseditor die Anweisung auf der Ebene [edit interfaces se-1/0/0] der Konfigurationshierarchie.
disable
Deaktivieren Sie im J-Web-Konfigurationseditor das Kontrollkästchen auf der Seite Schnittstellen > se-1/0/0.
Disable
Die physische Verbindung ist aktiv. Der Verbindungsstatus "Down" weist auf ein Problem mit dem Schnittstellenmodul, dem Schnittstellenport oder der physischen Verbindung hin (Link-Layer-Fehler).
Die Zeit des letzten Flappeds ist ein erwarteter Wert. Sie gibt an, wann die physische Schnittstelle das letzte Mal nicht verfügbar und dann wieder verfügbar war. Unerwartetes Flattern weist auf wahrscheinliche Link-Layer-Fehler hin.
Die Datenverkehrsstatistiken spiegeln die erwarteten Ein- und Ausgaberaten wider. Stellen Sie sicher, dass die Anzahl der eingehenden und ausgehenden Bytes und Pakete mit dem erwarteten Durchsatz für die physische Schnittstelle übereinstimmt. Um die Statistiken zu löschen und nur neue Änderungen anzuzeigen, verwenden Sie den Befehl.
clear interfaces statistics se-1/0/0
Um zu überprüfen, ob der Status der Schnittstellenverbindung aktiv ist, verwenden Sie den Befehl enter the Befehl:
show interface terse se-7/0/*
user@srx650-1>
show interface terse se-7/0/*
Interface Admin Link Proto Local Remote se-7/0/0 up up se-7/0/0.0 up up inet 10.10.10.1/24 se-7/0/1 up up se-7/0/1.0 up up inet 11.11.11.1/24 se-7/0/2 up up se-7/0/2.0 up up inet 12.12.12.1/24 se-7/0/3 up up se-7/0/3.0 up up inet 13.13.13.1/24 se-7/0/4 up up se-7/0/4.0 up up inet 14.14.14.1/24 se-7/0/5 up up se-7/0/5.0 up up inet 15.15.15.1/24 se-7/0/6 up up se-7/0/6.0 up up inet 16.16.16.1/24 se-7/0/7 up up se-7/0/7.0 up up inet 17.17.17.1/24
Die Ausgabe zeigt eine Liste aller konfigurierten Schnittstellen an. Wenn die Spalte Link für alle Schnittstellen angezeigt wird , ist die Konfiguration korrekt.
up
Dadurch wird überprüft, ob der GPIM aktiv ist und der End-to-End-Ping funktioniert.Um die Schnittstellenstatistik für DCE zu überprüfen, verwenden Sie den folgenden Befehl:
show interface se-7/0/0 extensive | no-more
user@srx650-1>
show interface se-7/0/0 extensive | no-more
Physical interface: se-7/0/0, Enabled, Physical link is Up Interface index: 161, SNMP ifIndex: 592, Generation: 164 Type: Serial, Link-level type: PPP, MTU: 1504, Maximum speed: 8mbps Device flags : Present Running Interface flags: Point-To-Point Internal: 0x0 Link flags : Keepalives Hold-times : Up 0 ms, Down 0 ms Keepalive settings: Interval 10 seconds, Up-count 1, Down-count 3 Keepalive statistics: Input : 123 (last seen 00:00:02 ago) Output: 123 (last sent 00:00:01 ago) LCP state: Opened NCP state: inet: Opened, inet6: Not-configured, iso: Not-configured, mpls: Not-configured CHAP state: Closed PAP state: Closed CoS queues : 8 supported, 8 maximum usable queues Last flapped : 2011-06-27 22:57:24 PDT (00:20:59 ago) Statistics last cleared: Never Traffic statistics: Input bytes : 23792 160 bps Output bytes : 22992 536 bps Input packets: 404 0 pps Output packets: 409 0 pps Input errors: Errors: 3, Drops: 0, Framing errors: 3, Runts: 0, Giants: 0, Policed discards: 0, Resource errors: 0 Output errors: Carrier transitions: 1, Errors: 0, Drops: 0, MTU errors: 0, Resource errors: 0 Egress queues: 8 supported, 4 in use Queue counters: Queued packets Transmitted packets Dropped packets 0 best-effort 0 0 0 1 expedited-fo 0 0 0 2 assured-forw 0 0 0 3 network-cont 409 409 0 Queue number: Mapped forwarding classes 0 best-effort 1 expedited-forwarding 2 assured-forwarding 3 network-control Serial media information: Line protocol: eia530 Resync history: Sync loss count: 0 Data signal: Rx Clock: OK Control signals: Local mode: DCE To DTE: CTS: up, DCD: up, DSR: up From DTE: DTR: up, RTS: up DCE loopback override: Off Clocking mode: internal Loopback: none Tx clock: non-invert Line encoding: nrz Packet Forwarding Engine configuration: Destination slot: 7 CoS information: Direction : Output CoS transmit queue Bandwidth Buffer Priority Limit % bps % usec 0 best-effort 95 7600000 95 0 low none 3 network-control 5 400000 5 0 low none continue................................................................................ ..........................................................................................
Die Ausgabe zeigt eine Liste aller DCE-Verifizierungsparameter und des konfigurierten Modus an. Wenn im lokalen Modus DCE angezeigt wird, ist die Konfiguration korrekt.
Um die Schnittstellenstatistik für DTE zu überprüfen, verwenden Sie den folgenden Befehl:
show interface se-3/0/0 extensive | no-more
user@srx650-2>
show interfaces se-3/0/0 extensive | no-more
Physical interface: se-3/0/0, Enabled, Physical link is Up Interface index: 168, SNMP ifIndex: 594, Generation: 171 Type: Serial, Link-level type: PPP, MTU: 1504, Maximum speed: 8mbps Device flags : Present Running Interface flags: Point-To-Point Internal: 0x0 Link flags : Keepalives Hold-times : Up 0 ms, Down 0 ms Keepalive settings: Interval 10 seconds, Up-count 1, Down-count 3 Keepalive statistics: Input : 242 (last seen 00:00:09 ago) Output: 242 (last sent 00:00:10 ago) LCP state: Opened NCP state: inet: Opened, inet6: Not-configured, iso: Not-configured, mpls: Not-configured CHAP state: Closed PAP state: Closed CoS queues : 8 supported, 8 maximum usable queues Last flapped : 2011-06-27 22:52:06 PDT (00:40:41 ago) Statistics last cleared: Never Traffic statistics: Input bytes : 44582 0 bps Output bytes : 42872 0 bps Input packets: 776 0 pps Output packets: 779 0 pps Input errors: Errors: 6, Drops: 0, Framing errors: 6, Runts: 0, Giants: 0, Policed discards: 0, Resource errors: 0 Output errors: Carrier transitions: 1, Errors: 0, Drops: 0, MTU errors: 0, Resource errors: 0 Egress queues: 8 supported, 4 in use Queue counters: Queued packets Transmitted packets Dropped packets 0 best-effort 2 2 0 1 expedited-fo 0 0 0 2 assured-forw 0 0 0 3 network-cont 777 777 0 Queue number: Mapped forwarding classes 0 best-effort 1 expedited-forwarding 2 assured-forwarding 3 network-control Serial media information: Line protocol: eia530 Resync history: Sync loss count: 0 Data signal: Rx Clock: OK Control signals: Local mode: DTE To DCE: DTR: up, RTS: up From DCE: CTS: up, DCD: up, DSR: up Clocking mode: loop-timed Loopback: none Tx clock: non-invert Line encoding: nrz Packet Forwarding Engine configuration: Destination slot: 3 CoS information: Direction : Output CoS transmit queue Bandwidth Buffer Priority Limit % bps % usec 0 best-effort 95 7600000 95 0 low none 3 network-control 5 400000 5 0 low none continue ........................................................................... .....................................................................................
Die Ausgabe zeigt eine Liste aller DTE-Verifizierungsparameter und des konfigurierten Modus an. Wenn im lokalen Modus DTE angezeigt wird, ist die Konfiguration korrekt.
