MX480 Host-Subsystem
MX480 Host-Subsystem – Beschreibung
Das Host-Subsystem stellt die Routing- und Systemverwaltungsfunktionen des Routers bereit. Sie können ein oder zwei Host-Subsysteme auf dem Router installieren. Jedes Host-Subsystem fungiert als eine Einheit. Die Routing-Engine muss direkt im Switch Control Board installiert werden.
Es wird empfohlen, zwei Host-Subsysteme für redundanten Schutz zu installieren. Wenn Sie nur ein Hostsubsystem installieren, wird empfohlen, es in Steckplatz 0 zu installieren.
Jedes Host-Subsystem verfügt über drei LEDs, die seinen Status anzeigen. Die LEDs des Host-Subsystems befinden sich in der Mitte der Craft-Schnittstelle.
Siehe auch
MX480 Host-Subsystem-LEDs
Jedes Host-Subsystem verfügt über drei LEDs, die seinen Status anzeigen. Die LEDs des Host-Subsystems befinden sich oben links auf der Craft-Schnittstelle. Weitere Informationen finden Sie unter Host-Subsystem-LEDs auf der MX480 Craft-Schnittstelle.
MX480 Midplane Beschreibung
Die Mittelebene befindet sich im hinteren Bereich des Gehäuses und bildet die Rückseite des Kartenkäfigs (siehe Abbildung 1). Die Linecards und SCBs werden von der Vorderseite des Gehäuses in die Mittelebene und die Netzteile von der Rückseite des Gehäuses in die Mittelebene installiert. Die Komponenten des Kühlsystems sind ebenfalls mit der Mittelebene verbunden.
Die Mittelebene erfüllt die folgenden Hauptfunktionen:
Datenpfad: Datenpakete werden über die Midplane zwischen den Linecards über die Fabric-ASICs auf den SCBs übertragen.
Stromverteilung: Die Netzteile des Routers werden mit der Mittelebene verbunden, die die Energie auf alle Routerkomponenten verteilt.
Signalpfad – Die Midplane stellt den Signalpfad zu den Linecards, SCBs, Routing-Engines und anderen Systemkomponenten für die Überwachung und Steuerung des Systems bereit.
Siehe auch
MX480 Routing-Engine – Beschreibung
Die Routing-Engine ist eine Intel-basierte PC-Plattform, auf der Junos OS ausgeführt wird. Softwareprozesse, die auf der Routing-Engine ausgeführt werden, verwalten die Routing-Tabellen, verwalten die auf dem Router verwendeten Routing-Protokolle, steuern die Routerschnittstellen, steuern einige Gehäusekomponenten und stellen die Schnittstelle für die Systemverwaltung und den Benutzerzugriff auf den Router bereit.
Sie können eine oder zwei Routing-Engines im Router installieren. Die Routing-Engines werden an der Vorderseite des Gehäuses in horizontalen Steckplätzen in den SCBs mit den Bezeichnungen 0 und 1 installiert. Wenn zwei Routing-Engines installiert sind, fungiert eine als primäre und die andere als Backup. Wenn die primäre Routing-Engine ausfällt oder entfernt wird und die Sicherung entsprechend konfiguriert ist, übernimmt die Sicherung die Rolle der primären Routing-Engine.
Die Routing-Engines sind Hot-Plug-fähig. Jede Routing-Engine muss direkt in einem SCB installiert werden. Ein USB-Anschluss der Routing-Engine akzeptiert eine USB-Speicherkarte, mit der Sie Junos OS laden können. Abbildung 2 zeigt die Routing-Engine RE-S-1800 und Abbildung 3 die Routing-Engine RE-S-X6-64G.
|
1
—
Extraktor-Clips |
6
—
ONLINE/OFFLINE Knopf |
|
arabische Ziffer
—
AUX-Anschluss (AUX) |
7
—
SSD-LEDs – DISK1 und DISK2 |
|
3
—
Konsolenport (Con) |
8
—
Anschlüsse: USB1 und USB2 |
|
4
—
Management-Port (MGMT) |
9
—
ZURÜCKSETZEN Knopf |
|
5
—
LEDs – ONLINE, OK/FAIL und MASTER |
10
—
Abdeckung des SSD-Kartensteckplatzes |
|
1
—
Extraktor-Clips |
6
—
ONLINE/OFFLINE Knopf |
|
arabische Ziffer
—
AUX-Anschluss (AUX) |
7
—
SSD-LEDs – DISK1 und DISK2 |
|
3
—
Konsolenport (Con) |
8
—
Anschlüsse: USB1 und USB2 |
|
4
—
Management-Port (MGMT) |
9
—
ZURÜCKSETZEN Knopf |
|
5
—
LEDs – ONLINE, OK/FAIL und MASTER |
10
—
Abdeckung des SSD-Kartensteckplatzes |
- Komponenten der Routing-Engine
- Schnittstellenports der Routing-Engine
- Startreihenfolge der Routing-Engine
Komponenten der Routing-Engine
Um spezifische Informationen zu den Komponenten der Routing-Engine (z. B. die DRAM-Menge) zu erhalten, geben Sie den show vmhost hardware folgenden Befehl ein.
Schnittstellenports der Routing-Engine
Drei Ports, die sich auf der rechten Seite der Routing-Engine befinden, verbinden die Routing-Engine mit einem oder mehreren externen Geräten, auf denen Systemadministratoren Junos OS-Befehle für die Befehlszeilenschnittstelle (CLI) zur Verwaltung des Routers ausgeben können.
Die Ports mit den angegebenen Bezeichnungen funktionieren wie folgt:
AUX – Verbindet die Routing-Engine über ein serielles Kabel mit einem RJ-45-Anschluss mit einem Laptop, Modem oder einem anderen Zusatzgerät.
CONSOLE – Verbindet die Routing-Engine über ein serielles Kabel mit einem RJ-45-Anschluss mit einer Systemkonsole.
ETHERNET oder MGMT: Verbindet die Routing-Engine über eine Ethernet-Verbindung mit einem Management-LAN (oder einem anderen Gerät, das an eine Ethernet-Verbindung angeschlossen ist) für Out-of-Band-Management. Der Port verwendet einen RJ-45-Anschluss mit Autosensing, um 10-Mbit/s- oder 100-Mbit/s-Verbindungen zu unterstützen. Zwei kleine LEDs auf der rechten Seite des Ports zeigen die aktive Verbindung an: Die LED auf der linken Seite zeigt die Geschwindigkeit an – grün für 1000 Mbit/s, gelb für 100 Mbit/s und wenn die LED dunkel leuchtet, zeigt sie 10 Mbit/s Geschwindigkeit an. Die LED auf der rechten Seite zeigt Aktivität an und blinkt grün, wenn Pakete den Port passieren.
Startreihenfolge der Routing-Engine
Die Routing-Engine startet vom Speichermedium in dieser Reihenfolge: das USB-Gerät (falls vorhanden), dann die CompactFlash-Karte, dann die Festplatte, dann das LAN. Die Festplatte, von der der Router bootet, heißt , primary boot deviceund die andere Festplatte ist .alternate boot device
Wenn der Router von einem alternativen Boot-Gerät bootet, leuchtet die LED auf der Craft-Schnittstelle des Routers durch einen gelben Alarm auf.
Das Starten einer RE-S-X6-64G-Routing-Engine erfolgt in dieser Reihenfolge – USB-Gerät, SSD1, SSD2 und LAN. SSD1 ist das primäre Startgerät. Die Startsequenz wird für SSD1 und SSD2 zweimal versucht.
Wenn die Routing-Engines für ein ordnungsgemäßes Switchover konfiguriert sind, synchronisiert die Backup-Routing-Engine ihre Konfiguration und ihren Status automatisch mit der primären Routing-Engine. Jede Aktualisierung des Status der primären Routing-Engine wird auf der Backup-Routing-Engine repliziert. Wenn die Backup-Routing-Engine die primäre Rolle übernimmt, wird die Paketweiterleitung über den Router ohne Unterbrechung fortgesetzt. Weitere Informationen zum Graceful Switchover finden Sie in der Junos OS Administration Library for Routing Devices.
Wenn zwei Routing-Engines installiert sind, muss es sich bei beiden um dasselbe Hardwaremodell handeln.
Siehe auch
MX480 Routing-Engine-LEDs
Jede Routing-Engine verfügt über vier LEDs, die ihren Status anzeigen. Die LEDs mit den Bezeichnungen MASTER, HDD, ONLINE und FAIL befinden sich direkt auf der Frontplatte der Routing-Engine. Tabelle 1 und Tabelle 2 beschreiben die Funktionen der Routing-Engine-LEDs.
Etikett |
Farbe |
Zustand |
Beschreibung |
|---|---|---|---|
MEISTER |
Blau |
Stetig weiter |
Die Routing-Engine ist die primäre. |
HDD |
Grün |
Blinken |
Zeigt die Aktivität auf der Festplatte an. |
ONLINE |
Grün |
Blinken |
Die Routing-Engine wird online gestellt. |
Stetig weiter |
Die Routing-Engine funktioniert normal. |
||
FEHLER |
Rot |
Stetig weiter |
Die Routing-Engine ist fehlgeschlagen. |
LEDs der Routing-Engine (RE-S-X6-64G)
|
1
—
ONLINE LED |
4
—
DATENTRÄGER2 LED |
|
arabische Ziffer
—
OK/NICHT BESTANDEN LED |
5
—
ONLINE/OFFLINE Knopf |
|
3
—
DATENTRÄGER1 LED |
6
—
MEISTER LED |
Etikett |
Farbe |
Zustand |
Beschreibung |
|---|---|---|---|
ONLINE |
Grün |
Langsam blinzeln |
Die Routing-Engine ist dabei, das BIOS und das Hostbetriebssystem zu starten. |
Schnelles Blinzeln |
Die Routing-Engine ist dabei, Junos OS zu starten. |
||
- |
Aus |
Die Routing-Engine ist nicht online oder funktioniert nicht ordnungsgemäß. |
|
DATENTRÄGER1 |
Grün |
Blinken |
Gibt das Vorhandensein der Datenträgeraktivität an. |
- |
Aus |
Es gibt keine Festplattenaktivität. |
|
DATENTRÄGER2 |
Grün |
Blinken |
Gibt das Vorhandensein der Datenträgeraktivität an. |
- |
Aus |
Es gibt keine Festplattenaktivität. |
|
OK/NICHT BESTANDEN |
Grün |
Stetig weiter |
Die Routing-Engine wird hochgefahren. |
Gelb |
Stetig weiter |
Die Routing-Engine wird nicht hochgefahren, was auf einen Fehler hinweist. |
|
MEISTER |
Blau |
Stetig weiter |
Diese Routing-Engine ist die primäre Routing-Engine. |
Siehe auch
RE-S-1800 Routing-Engine Beschreibung
Abbildung 7 zeigt die Routing-Engine RE-S-1800.
- RE-S-1800 Routing-Engine Komponenten
- RE-S-1800 Routing-Engine-LEDs
- RE-S-1800 Routing-Engine Boot-Sequenz
RE-S-1800 Routing-Engine Komponenten
Jede Routing-Engine besteht aus den folgenden Komponenten:
CPU: Führt Junos OS aus, um die Routing-Tabellen und Routing-Protokolle des Routers zu verwalten.
DRAM: Stellt Speicher für die Routing- und Weiterleitungstabellen sowie für andere Routing-Engine-Prozesse bereit.
USB-Anschluss: Bietet eine Wechselmedienschnittstelle, über die Sie Junos OS manuell installieren können. Junos OS unterstützt USB Version 1.0.
CompactFlash-Karte: Bietet primären Speicher für Software-Images, Konfigurationsdateien und Mikrocode. Die CompactFlash-Karte ist fest montiert und von außerhalb des Routers nicht zugänglich.
Solid-State-Laufwerk (SSD): Bietet sekundären Speicher für Protokolldateien, Speicherabbilder und einen Neustart des Systems, wenn die CompactFlash-Karte ausfällt.
Schnittstellenports: AUX, CONSOLE und ETHERNET ermöglichen den Zugriff auf Verwaltungsgeräte. Jede Routing-Engine verfügt über einen 10/100/1000-Mbit/s-Ethernet-Port für die Verbindung mit einem Verwaltungsnetzwerk und zwei asynchrone serielle Ports, einen für die Verbindung mit einer Konsole und einen für die Verbindung mit einem Modem oder einem anderen Hilfsgerät.
EEPROM – Speichert die Seriennummer der Routing-Engine.
RESET-Taste : Startet die Routing-Engine neu, wenn sie gedrückt wird.
ONLINE/OFFLINE-Taste : Schaltet die Routing-Engine online oder offline, wenn sie gedrückt wird.
Extraktor-Clips: Wird zum Einfügen und Extrahieren der Routing-Engine verwendet.
Unverlierbare Schrauben: Sichern Sie die Routing-Engine an Ort und Stelle.
Um spezifische Informationen zu den Komponenten der Routing-Engine (z. B. die DRAM-Menge) zu erhalten, geben Sie den show chassis routing-engine folgenden Befehl ein.
RE-S-1800 Routing-Engine-LEDs
Jede Routing-Engine verfügt über vier LEDs, die ihren Status anzeigen. Die LEDs mit den Bezeichnungen MASTER, STORAGE, ONLINE und OK/FAIL befinden sich direkt auf der Frontplatte der Routing-Engine. Tabelle 3 beschreibt die Funktionen der Routing-Engine-LEDs.
Etikett |
Farbe |
Zustand |
Beschreibung |
|---|---|---|---|
MEISTER |
Blau |
Stetig weiter |
Die Routing-Engine ist die primäre Engine. |
LAGERUNG |
Grün |
Blinken |
Zeigt die Aktivität auf der SSD oder dem Compact Flash-Speicher an. |
ONLINE |
Grün |
Blinken |
Die Routing-Engine wird online gestellt. |
Stetig weiter |
Die Routing-Engine funktioniert normal. |
||
OK/NICHT BESTANDEN |
Rot |
Stetig weiter |
Die Routing-Engine ist fehlgeschlagen. |
RE-S-1800 Routing-Engine Boot-Sequenz
Im Lieferumfang des Routers ist Junos OS auf der Routing-Engine vorinstalliert. Es gibt drei Kopien der Software:
Eine Kopie auf der CompactFlash-Karte in der Routing-Engine.
Eine Kopie auf der Festplatte in der Routing-Engine.
Eine Kopie auf einem USB-Flash-Laufwerk, das in den Steckplatz der Frontplatte der Routing-Engine eingesetzt werden kann.
Die Hardwaregerätepakete, die nach September 2025 ausgeliefert werden, enthalten möglicherweise keine bootfähigen USB-Flash-Laufwerke. Wenn Ihr Gerätepaket kein bootfähiges USB-Flash-Laufwerk enthält, empfehlen wir, dass Sie ein bootfähiges USB-Flash-Laufwerk erstellen, indem Sie die Anweisungen unter Best Practices für Upgrade/Downgrade von bootfähigem USB befolgen.
Sie können einen USB-Stick von jeder kommerziellen Quelle beziehen. Das USB-Flash-Laufwerk muss über Folgendes verfügen:
-
Mindestens 16 GB Speicherplatz
-
Keine Sicherheitsfunktionen, wie z. B. eine Boot-Partition mit Schlüssel
Die Routing-Engine startet vom Speichermedium in dieser Reihenfolge: das USB-Gerät (falls vorhanden), dann die CompactFlash-Karte, dann die Solid State Disk (SSD), dann das LAN. Normalerweise bootet der Router von der Kopie der Software auf der CompactFlash-Karte.
Siehe auch
RE-S-1800 Routing-Engine-LEDs
Jede Routing-Engine verfügt über vier LEDs, die ihren Status anzeigen. Die LEDs mit den Bezeichnungen MASTER, STORAGE, ONLINE und OK/FAIL befinden sich direkt auf der Frontplatte der Routing-Engine. Tabelle 4 beschreibt die Funktionen der Routing-Engine-LEDs.
Etikett |
Farbe |
Zustand |
Beschreibung |
|---|---|---|---|
MEISTER |
Blau |
Stetig weiter |
Die Routing-Engine ist die primäre Engine. |
LAGERUNG |
Grün |
Blinken |
Zeigt die Aktivität auf der SSD oder dem Compact Flash-Speicher an. |
ONLINE |
Grün |
Blinken |
Die Routing-Engine wird online gestellt. |
Stetig weiter |
Die Routing-Engine funktioniert normal. |
||
OK/NICHT BESTANDEN |
Rot |
Stetig weiter |
Die Routing-Engine ist fehlgeschlagen. |
Siehe auch
RE-S-X6-64G Routing-Engine Beschreibung
Abbildung 8 zeigt die Routing-Engine.
|
1
—
Extraktor-Clips |
6
—
ONLINE/OFFLINE-Schaltfläche |
|
arabische Ziffer
—
AUX-Anschluss (AUX) |
7
—
SSD-LEDs – DISK1 und DISK2 |
|
3
—
Konsolen-Port (CONSOLE) |
8
—
Anschlüsse: USB1 und USB2 |
|
4
—
Management-Port (MGMT) |
9
—
RESET-Taste |
|
5
—
LEDs – ONLINE, OK/FAIL und MASTER |
10
—
Abdeckung des SSD-Kartensteckplatzes |
RE-S-X6-64G Routing-Engine Komponenten
Bei Routern mit zwei Routingmodulen müssen beide Routingmodule RE-S-X6-64G-Routing-Engines sein.
Jede RE-S-X6-64G-Routing-Engine (siehe Abbildung 8) besteht aus den folgenden Komponenten:
CPU: Führt Junos OS aus, um die Routing-Tabellen und Routing-Protokolle zu verwalten.
EEPROM – Speichert die Seriennummer der Routing-Engine.
DRAM: Stellt Speicher für die Routing- und Weiterleitungstabellen sowie für andere Routing-Engine-Prozesse bereit.
Eine 10-Gigabit Ethernet-Schnittstelle zwischen der Routing-Engine und dem Switch Control Board.
Zwei schlanke Solid-State-Laufwerke mit 50 GB – SSD1 (primär) und SSD2 (sekundär) – bieten Speicherplatz für Software-Images, Konfigurationsdateien, Mikrocode, Protokolldateien und Speicherabbilder. Die Routing-Engine wird von SSD2 neu gestartet, wenn der Start von der primären SSD fehlschlägt.
Zwei USB-Anschlüsse (USB1 und USB2): Bietet eine Schnittstelle für Wechselmedien, über die Sie Junos OS manuell installieren können. Das Junos OS unterstützt die USB-Versionen 3.0, 2.0 und 1.1.
Schnittstellenports: AUX, CONSOLE und MGMT ermöglichen den Zugriff auf Verwaltungsgeräte. Jede Routing-Engine verfügt über einen 10/100/1000-Mbit/s-Ethernet-Port für die Verbindung mit einem Verwaltungsnetzwerk und zwei asynchrone serielle Ports, einen für die Verbindung mit einer Konsole und einen für die Verbindung mit einem Modem oder einem anderen Hilfsgerät.
RESET-Taste : Startet die Routing-Engine neu, wenn sie gedrückt wird.
ONLINE/OFFLINE-Taste : Bringt die Routing-Engine online oder schaltet sie offline, wenn sie gedrückt wird.
Anmerkung:Die ONLINE/OFFLINE-Taste muss mindestens 4 Sekunden lang gedrückt werden, damit das Ausschalten oder Einschalten erfolgt.
Extractor clips: Steuern Sie das Verriegelungssystem, mit dem die Routing-Engine gesichert wird.
LEDs—RE-S-X6-64G Routing-Engine-LEDs beschreiben die Funktionen dieser LEDs.
Um spezifische Informationen zu den Komponenten der Routing-Engine (z. B. die DRAM-Menge) zu erhalten, geben Sie den show vmhost hardware folgenden Befehl ein.
RE-S-X6-64G Routing-Engine Startsequenz
Das Starten einer RE-S-X6-64G-Routing-Engine erfolgt in dieser Reihenfolge – USB-Gerät, SSD1, SSD2, LAN. SSD1 ist das primäre Startgerät. Die Startsequenz wird für SSD1 und SSD2 zweimal versucht.
Siehe auch

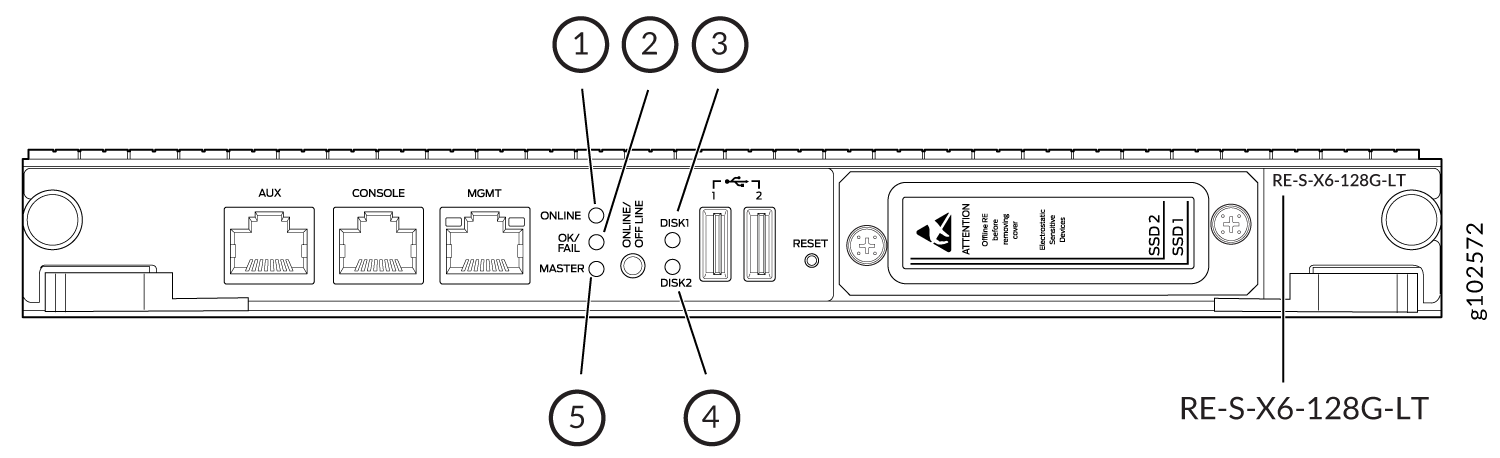

RE-S-X6-64G Routing-Engine-LEDs
Jede Routing-Engine verfügt über fünf LEDs, die ihren Status anzeigen. Die LEDs mit den Bezeichnungen MASTER, DISK1, DISK2, ONLINE und OK/FAIL befinden sich auf der Frontplatte der Routing-Engine. Tabelle 5 beschreibt die Funktionen der Routing-Engine-LEDs.
|
1
—
ONLINE LED |
4
—
DATENTRÄGER2 LED |
|
arabische Ziffer
—
OK/NICHT BESTANDEN LED |
5
—
ONLINE/OFFLINE-Schaltfläche |
|
3
—
DATENTRÄGER1 LED |
6
—
MEISTER LED |
Etikett |
Farbe |
Zustand |
Beschreibung |
|---|---|---|---|
ONLINE |
Grün |
Langsam blinzeln |
Die Routing-Engine ist dabei, das BIOS und das Hostbetriebssystem zu starten. |
Schnelles Blinzeln |
Die Routing-Engine ist dabei, Junos OS zu starten. |
||
- |
Aus |
Die Routing-Engine ist nicht online oder funktioniert nicht normal. |
|
| Grün |
Stetig weiter |
Die Routing-Engine hat sowohl JunOS als auch das Hostbetriebssystem gestartet. |
|
DATENTRÄGER1 |
Grün |
Blinken |
Gibt das Vorhandensein von Datenträgeraktivität an. |
- |
Aus |
Es gibt keine Festplattenaktivität. |
|
DATENTRÄGER2 |
Grün |
Blinken |
Gibt das Vorhandensein von Datenträgeraktivität an. |
- |
Aus |
Es gibt keine Festplattenaktivität. |
|
OK/NICHT BESTANDEN |
Gelb |
Stetig weiter |
Die Routing-Engine wird nicht hochgefahren, was auf einen Fehler hinweist. |
MEISTER |
Blau |
Stetig weiter |
Diese Routing-Engine ist die primäre Routing-Engine. |
- |
Aus |
Diese Routing-Engine ist die Backup-Routing-Engine, wenn die ONLINE-LED durchgehend grün leuchtet. |
Siehe auch
RE-S-X6-128G Routing-Engine Beschreibung

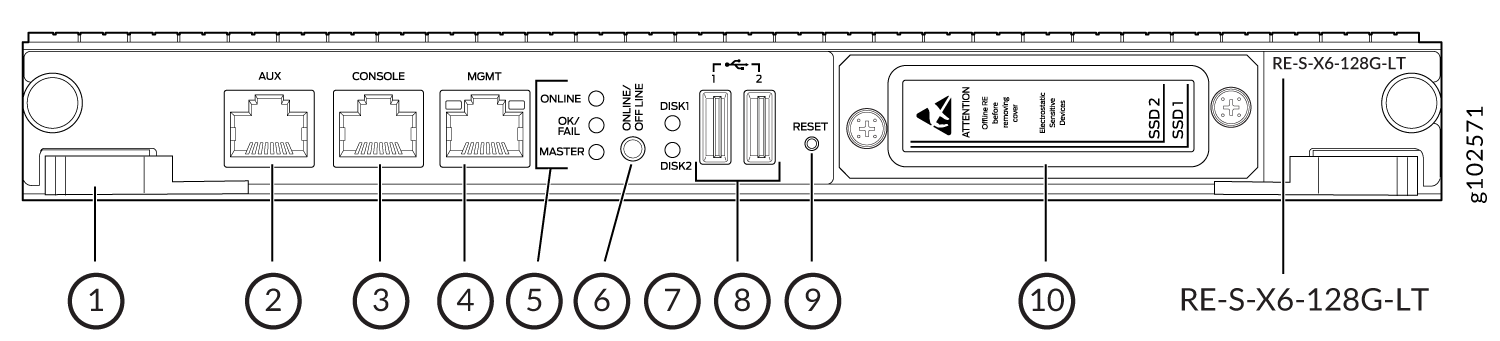

Abbildung 10 zeigt die Routing-Engine.
|
1
—
Extraktor-Clips |
6
—
ONLINE/OFFLINE-Schaltfläche |
|
arabische Ziffer
—
AUX-Anschluss (AUX) |
7
—
SSD-LEDs – DISK1 und DISK2 |
|
3
—
Konsolen-Port (CONSOLE) |
8
—
Anschlüsse: USB1 und USB2 |
|
4
—
Management-Port (MGMT) |
9
—
RESET-Taste |
|
5
—
LEDs – ONLINE, OK/FAIL und MASTER |
10
—
Abdeckung des SSD-Kartensteckplatzes |
- RE-S-X6-128G Routing-Engine-Komponenten
- RE-S-X6-128G Routing-Engine-LEDs
- RE-S-X6-128G Routing-Engine Startsequenz
RE-S-X6-128G Routing-Engine-Komponenten
Bei Routern mit dualen Routing-Modulen müssen beide Routing-Engines RE-S-X6-128G-Routing-Engines sein.
Jede RE-S-X6-128G-Routing-Engine (siehe Abbildung 10) besteht aus den folgenden Komponenten:
CPU: Führt Junos OS aus, um die Routing-Tabellen und Routing-Protokolle zu verwalten.
EEPROM – Speichert die Seriennummer der Routing-Engine.
DRAM: Stellt Speicher für die Routing- und Weiterleitungstabellen sowie für andere Routing-Engine-Prozesse bereit.
Eine 10-Gigabit Ethernet-Schnittstelle zwischen der Routing-Engine und dem Switch Control Board.
Zwei schlanke Solid-State-Laufwerke mit 200 GB – SSD1 (primär) und SSD2 (sekundär) – bieten Speicherplatz für Software-Images, Konfigurationsdateien, Mikrocode, Protokolldateien und Speicherabbilder. Die Routing-Engine wird von SSD2 neu gestartet, wenn der Start von der primären SSD fehlschlägt.
Zwei USB-Anschlüsse (USB1 und USB2): Bietet eine Schnittstelle für Wechselmedien, über die Sie Junos OS manuell installieren können. Das Junos OS unterstützt die USB-Versionen 3.0, 2.0 und 1.1.
Schnittstellenports: AUX, CONSOLE und MGMT ermöglichen den Zugriff auf Verwaltungsgeräte. Jede Routing-Engine verfügt über einen 10/100/1000-Mbit/s-Ethernet-Port für die Verbindung mit einem Verwaltungsnetzwerk und zwei asynchrone serielle Ports, einen für die Verbindung mit einer Konsole und einen für die Verbindung mit einem Modem oder einem anderen Hilfsgerät.
RESET-Taste : Startet die Routing-Engine neu, wenn sie gedrückt wird.
ONLINE/OFFLINE-Taste : Bringt die Routing-Engine online oder schaltet sie offline, wenn sie gedrückt wird.
Anmerkung:Die ONLINE/OFFLINE-Taste muss mindestens 4 Sekunden lang gedrückt werden, damit das Ausschalten oder Einschalten erfolgt.
Extractor clips: Steuern Sie das Verriegelungssystem, mit dem die Routing-Engine gesichert wird.
LEDs: In Tabelle 6 werden die Funktionen dieser LEDs beschrieben.
Um spezifische Informationen zu den Komponenten der Routing-Engine (z. B. die DRAM-Menge) zu erhalten, geben Sie den show vmhost hardware folgenden Befehl ein.
RE-S-X6-128G Routing-Engine-LEDs
Jede Routing-Engine verfügt über fünf LEDs, die ihren Status anzeigen. Die LEDs mit den Bezeichnungen MASTER, DISK1, DISK2, ONLINE und OK/FAIL befinden sich auf der Frontplatte der Routing-Engine. Tabelle 6 beschreibt die Funktionen der Routing-Engine-LEDs.
|
1
—
ONLINE LED |
4
—
DATENTRÄGER2 LED |
|
arabische Ziffer
—
OK/NICHT BESTANDEN LED |
5
—
ONLINE/OFFLINE-Schaltfläche |
|
3
—
DATENTRÄGER1 LED |
6
—
MEISTER LED |
Etikett |
Farbe |
Zustand |
Beschreibung |
|---|---|---|---|
ONLINE |
Grün |
Langsam blinzeln |
Die Routing-Engine ist dabei, das BIOS und das Hostbetriebssystem zu starten. |
Schnelles Blinzeln |
Die Routing-Engine ist dabei, Junos OS zu starten. |
||
- |
Aus |
Die Routing-Engine ist nicht online oder funktioniert nicht normal. |
|
DATENTRÄGER1 |
Grün |
Blinken |
Gibt das Vorhandensein von Datenträgeraktivität an. |
- |
Aus |
Es gibt keine Festplattenaktivität. |
|
DATENTRÄGER2 |
Grün |
Blinken |
Gibt das Vorhandensein von Datenträgeraktivität an. |
- |
Aus |
Es gibt keine Festplattenaktivität. |
|
OK/NICHT BESTANDEN |
Grün |
Stetig weiter |
Die Routing-Engine wird hochgefahren. |
Gelb |
Stetig weiter |
Die Routing-Engine wird nicht hochgefahren, was auf einen Fehler hinweist. |
|
MEISTER |
Blau |
Stetig weiter |
Diese Routing-Engine ist die primäre Routing-Engine. |
RE-S-X6-128G Routing-Engine Startsequenz
Das Starten einer RE-S-X6-128G-Routing-Engine erfolgt in dieser Reihenfolge – USB-Gerät, SSD1, SSD2, LAN. SSD1 ist das primäre Startgerät. Die Startsequenz wird für SSD1 und SSD2 zweimal versucht.
Siehe auch
RE-S-X6-128G-K Routing-Engine Beschreibung
Die RE-S-X6-128G-K ist eine Routing-Engine, die in das Trusted Platform Module 2.0 (TPM 2.0) integriert ist. Diese Routing-Engine ist ein Upgrade des RE-S-X6-128G-S. Zu den wichtigsten Merkmalen des RE-S-X6-128G-K gehören:
- Digitale kryptografische Identität (auch Geräte-ID oder DevID genannt), die in TPM2.0 eingebettet ist. Die DevID hilft dem Gerät, seine Authentizität für den Telefon-Home-, Bootstrap- oder Umleitungsserver bereitzustellen.
- RFC 8572-basierte vollständig automatisierte Bereitstellung (Secure ZTP)
Abbildung 12 zeigt die Routing-Engine.
|
1
—
Extraktor-Clips |
6
—
ONLINE/OFFLINE-Schaltfläche |
|
arabische Ziffer
—
AUX-Anschluss (AUX) |
7
—
LEDs für Solid-State-Laufwerke (SSDs): DISK1 und DISK2 |
|
3
—
Konsolen-Port (CONSOLE) |
8
—
USB-Anschlüsse 1 und 2 |
|
4
—
Management-Port (MGMT) |
9
—
RESET-Taste |
|
5
—
LEDs – ONLINE, OK/FAIL und MASTER |
10
—
Abdeckung des SSD-Steckplatzes |
- RE-S-X6-128G-K Routing-Engine-Komponenten
- RE-S-X6-128G-K Routing-Engine-LEDs
- RE-S-X6-128G-K Routing-Engine Startsequenz
RE-S-X6-128G-K Routing-Engine-Komponenten
Bei Routern mit dualen Routing-Engines müssen Sie den RE-S-X6-128G-K in beiden Steckplätzen der Routing-Engine installieren.
Die RE-S-X6-128G-K Routing-Engine muss entweder mit SCBE2-MX oder SCBE3-MX verwendet werden.
Jede RE-S-X6-128G-K Routing-Engine besteht aus den folgenden Komponenten:
-
CPU: Führt Junos OS aus, um die Routing-Tabellen und Routing-Protokolle zu verwalten.
-
EEPROM – Speichert die Seriennummer der Routing-Engine.
-
DRAM (128 GB): Stellt Speicher für die Routing- und Weiterleitungstabellen und für andere Routing-Engine-Prozesse bereit.
-
Eine 10-Gigabit Ethernet (10 GbE)-Schnittstelle zwischen der Routing-Engine und dem Switch Control Board (SCB).
-
Zwei schlanke 200-GB-SSDs: Die Solid-State-Laufwerke SSD1 (primär) und SSD2 (sekundär) bieten Speicherplatz für Software-Images, Konfigurationsdateien, Mikrocode, Protokolldateien und Speicherabbilder. Die Routing-Engine wird von SSD2 neu gestartet, wenn der Start von der primären SSD (SSD1) fehlschlägt.
-
Zwei USB-Anschlüsse (1 und 2): Stellen Sie eine Wechselmedienschnittstelle bereit, über die Sie Junos OS manuell installieren können. Junos OS unterstützt die USB-Versionen 3.0, 2.0 und 1.1.
-
Schnittstellenports: Die Ports AUX, CONSOLE und MGMT ermöglichen den Zugriff auf Verwaltungsgeräte. Jede Routing-Engine verfügt über einen 10/100/1000-Mbit/s-Ethernet-Port für die Verbindung mit einem Verwaltungsnetzwerk. Außerdem verfügt er über zwei asynchrone serielle Schnittstellen – einen für den Anschluss an eine Konsole und einen weiteren für den Anschluss an ein Modem oder ein anderes Hilfsgerät.
-
RESET-Taste : Startet die Routing-Engine neu, wenn sie gedrückt wird.
-
ONLINE/OFFLINE-Taste : Bringt die Routing-Engine online oder schaltet sie offline, wenn sie gedrückt wird.
Anmerkung:Sie müssen die ONLINE/OFFLINE-Taste mindestens 4 Sekunden lang gedrückt halten, damit sich das Gerät aus- oder einschalten kann.
-
Extractor clips: Steuern Sie das Verriegelungssystem, mit dem die Routing-Engine gesichert wird.
-
LEDs: In Tabelle 7 werden die Funktionen der LEDs der RE-S-X6-128G-K Routing-Engine beschrieben.
Um spezifische Informationen zu Routing-Engine-Komponenten (z. B. DRAM-Menge) zu erhalten, geben Sie den show vmhost hardware CLI-Befehl ein.
RE-S-X6-128G-K Routing-Engine-LEDs
Jede Routing-Engine verfügt über fünf LEDs, die ihren Status anzeigen. Die LEDs mit den Bezeichnungen ONLINE, OK/FAIL, DISK1, DISK2 und MASTER befinden sich auf der Frontplatte der Routing-Engine. Tabelle 7 beschreibt die Funktionen der Routing-Engine-LEDs.
|
1
—
ONLINE LED |
4
—
DATENTRÄGER2 LED |
|
arabische Ziffer
—
OK/NICHT BESTANDEN LED |
5
—
MEISTER LED |
|
3
—
DATENTRÄGER1 LED |
| Etikett |
Farbe |
Zustand |
Beschreibung |
|---|---|---|---|
| ONLINE |
Grün |
Langsam blinzeln |
Die Routing-Engine ist dabei, das BIOS und das Hostbetriebssystem zu starten. |
| Schnelles Blinzeln |
Die Routing-Engine ist dabei, Junos OS zu starten. |
||
| – |
Aus |
Die Routing-Engine ist nicht online oder funktioniert nicht normal. |
|
| DATENTRÄGER1 |
Grün |
Blinken |
Gibt das Vorhandensein von Datenträgeraktivität an. |
| – |
Aus |
Keine Festplattenaktivität. |
|
| DATENTRÄGER2 |
Grün |
Blinken |
Gibt das Vorhandensein von Datenträgeraktivität an. |
| – |
Aus |
Keine Festplattenaktivität. |
|
| OK/NICHT BESTANDEN |
Grün |
Stetig weiter |
Die Routing-Engine wird eingeschaltet. |
| Gelb |
Stetig weiter |
Die Routing-Engine wird nicht eingeschaltet, was auf einen Fehler hinweist. |
|
| MEISTER |
Blau |
Stetig weiter |
Diese Routing-Engine ist die primäre Routing-Engine. |
RE-S-X6-128G-K Routing-Engine Startsequenz
Das Starten einer RE-S-X6-128G-K-Routing-Engine erfolgt in dieser Reihenfolge – USB-Gerät, SSD1, SSD2, LAN. SSD1 ist das primäre Startgerät. Die Routing-Engine versucht die Startsequenz für SSD1 und SSD2 zweimal.
Siehe auch
RE-S-X6-128G-LT Routing-Engine Beschreibung
Der RE-S-X6-128G-LT ist ein Upgrade zum RE-S-X6-64G-LT.
Abbildung 14 zeigt die Routing-Engine.
|
1
—
Ausziehclips an beiden Enden |
6
—
ONLINE/OFFLINE-Schaltfläche |
|
arabische Ziffer
—
AUX-Anschluss (AUX) |
7
—
LEDs für Solid-State-Laufwerke (SSDs): DISK1 und DISK2 |
|
3
—
Konsolen-Port (CONSOLE) |
8
—
USB-Anschlüsse 1 und 2 |
|
4
—
Management-Port (MGMT) |
9
—
RESET-Taste |
|
5
—
LEDs – ONLINE, OK/FAIL und MASTER |
10
—
Abdeckung des SSD-Steckplatzes |
- RE-S-X6-128G-LT Routing-Engine Komponenten
- RE-S-X6-128G-LT Routing-Engine LEDs
- RE-S-X6-128G-LT Routing-Engine Startreihenfolge
RE-S-X6-128G-LT Routing-Engine Komponenten
Bei Routern mit dualen Routing-Engines müssen Sie den RE-S-X6-128G-LT in beiden Steckplätzen der Routing-Engine installieren.
Die RE-S-X6-128G-LT Routing-Engine muss entweder mit SCBE2-MX oder SCBE3-MX verwendet werden.
Jede RE-S-X6-128G-LT Routing-Engine besteht aus den folgenden Komponenten:
-
CPU: Führt Junos OS aus, um die Routing-Tabellen und Routing-Protokolle zu verwalten.
-
EEPROM – Speichert die Seriennummer der Routing-Engine.
-
DRAM (128 GB): Stellt Speicher für die Routing- und Weiterleitungstabellen und für andere Routing-Engine-Prozesse bereit.
-
Eine 10-Gigabit Ethernet (10 GbE)-Schnittstelle zwischen der Routing-Engine und dem Switch Control Board (SCB).
-
Zwei schlanke 200-GB-SSDs: Die Solid-State-Laufwerke SSD1 (primär) und SSD2 (sekundär) bieten Speicherplatz für Software-Images, Konfigurationsdateien, Mikrocode, Protokolldateien und Speicherabbilder. Die Routing-Engine wird von SSD2 neu gestartet, wenn der Start von der primären SSD (SSD1) fehlschlägt.
-
Zwei USB-Anschlüsse (1 und 2): Stellen Sie eine Wechselmedienschnittstelle bereit, über die Sie Junos OS manuell installieren können. Junos OS unterstützt die USB-Versionen 3.0, 2.0 und 1.1.
-
Schnittstellenports: Die Ports AUX, CONSOLE und MGMT ermöglichen den Zugriff auf Verwaltungsgeräte. Jede Routing-Engine verfügt über einen 10/100/1000-Mbit/s-Ethernet-Port für die Verbindung mit einem Verwaltungsnetzwerk. Außerdem verfügt er über zwei asynchrone serielle Schnittstellen – einen für den Anschluss an eine Konsole und einen weiteren für den Anschluss an ein Modem oder ein anderes Hilfsgerät.
-
RESET-Taste : Startet die Routing-Engine neu, wenn sie gedrückt wird.
-
ONLINE/OFFLINE-Taste : Bringt die Routing-Engine online oder schaltet sie offline, wenn sie gedrückt wird.
Anmerkung:Sie müssen die ONLINE/OFFLINE-Taste mindestens 4 Sekunden lang gedrückt halten, damit sich das Gerät aus- oder einschalten kann.
-
Extraktor-Clips: Zwei Clips an beiden Enden der Routing-Engine, steuert das Verriegelungssystem, das die Routing-Engine sichert.
-
LEDs: Abbildung 15 beschreibt die Funktionen der LEDs der RE-S-X6-128G-LT Routing-Engine.
Um spezifische Informationen zu Routing-Engine-Komponenten (z. B. DRAM-Menge) zu erhalten, geben Sie den show vmhost hardware CLI-Befehl ein.
RE-S-X6-128G-LT Routing-Engine LEDs
Jede Routing-Engine verfügt über fünf LEDs, die ihren Status anzeigen. Die LEDs mit den Bezeichnungen ONLINE, OK/FAIL, DISK1, DISK2 und MASTER befinden sich auf der Frontplatte der Routing-Engine. Abbildung 15 beschreibt die Funktionen der Routing-Engine-LEDs.
|
1
—
ONLINE LED |
4
—
DATENTRÄGER2 LED |
|
arabische Ziffer
—
OK/NICHT BESTANDEN LED |
5
—
MEISTER LED |
|
3
—
DATENTRÄGER1 LED |
| Etikett |
Farbe |
Zustand |
Beschreibung |
|---|---|---|---|
| ONLINE |
Grün |
Langsam blinzeln |
Die Routing-Engine ist dabei, das BIOS und das Hostbetriebssystem zu starten. |
| Schnelles Blinzeln |
Die Routing-Engine ist dabei, Junos OS zu starten. |
||
| – |
Aus |
Die Routing-Engine ist nicht online oder funktioniert nicht normal. |
|
| DATENTRÄGER1 |
Grün |
Blinken |
Gibt das Vorhandensein von Datenträgeraktivität an. |
| – |
Aus |
Keine Festplattenaktivität. |
|
| DATENTRÄGER2 |
Grün |
Blinken |
Gibt das Vorhandensein von Datenträgeraktivität an. |
| – |
Aus |
Keine Festplattenaktivität. |
|
| OK/NICHT BESTANDEN |
Grün |
Stetig weiter |
Die Routing-Engine wird eingeschaltet. |
| Gelb |
Stetig weiter |
Die Routing-Engine wird nicht eingeschaltet, was auf einen Fehler hinweist. |
|
| MEISTER |
Blau |
Stetig weiter |
Diese Routing-Engine ist die primäre Routing-Engine. |
RE-S-X6-128G-LT Routing-Engine Startreihenfolge
Das Booten in einer RE-S-X6-128G-LT-Routing-Engine folgt dieser Reihenfolge – das USB-Gerät, SSD1, SSD2, LAN SSD1 ist das primäre Startgerät. Die Routing-Engine versucht die Startsequenz für SSD1 und SSD2 zweimal.
Siehe auch
Routing-Engine – Spezifikationen
Tabelle 9 listet die aktuellen Spezifikationen für Routing-Engines auf, die von Routern der M Series, MX-Serie und T-Serie unterstützt werden. Tabelle 10 listet die Hardwarespezifikationen der Routing-Engines mit VMHost-Unterstützung auf. Tabelle 11 listet die Spezifikationen für Routing-Engines auf, die das Ende ihrer Lebensdauer haben.
Eine Liste der Routing-Engines, die von den Routern der M Series, MX-Serie, T-Serie und PTX unterstützt werden, finden Sie unter Unterstützte Routing-Engines nach Router.
Routing-Engine |
Prozessor |
Gedächtnis |
Anbindung an PFEs |
Scheibe |
Medien |
Erste Unterstützung für Junos OS |
Switch-Control Board |
|---|---|---|---|---|---|---|---|
RE-400-768-KARTON |
400-MHz-Celeron |
768 MB |
Fast Ethernet |
40 GB Festplatte |
1 GB CompactFlash-Karte |
9.0 |
– |
| RE-A-1000-2048 |
1,0 GHz Pentium |
2048 MB |
Gigabit-Ethernet |
40 GB Festplatte |
1 GB CompactFlash-Karte |
8.1 |
– |
RE-A-2000-4096 |
2,0-GHz-Pentium |
4096 MB |
Gigabit-Ethernet |
40 GB Festplatte |
1 GB CompactFlash-Karte |
8.1 |
– |
RE-S-1300-2048 |
1,3 GHz Pentium |
2048 MB |
Gigabit-Ethernet |
40 GB Festplatte |
1 GB CompactFlash-Karte |
8.2 |
SCB, SCBE |
RE-S-2000-4096 |
2,0-GHz-Pentium |
4096 MB |
Gigabit-Ethernet |
40 GB Festplatte |
1 GB CompactFlash-Karte |
8.2 |
SCB, SCBE |
RE-C1800-KARTON |
1,8 GHz |
8 GB |
Gigabit-Ethernet |
SSD |
4 GB CompactFlash-Karte |
T1600-Router in einer Routing-Matrix: 9.6R2 Standalone-Router T640 oder T1600:11.2 |
CB-T für einen eigenständigen Router. CB-LCC für einen Router in einer Routing-Matrix. |
1,8 GHz |
16 GB |
Gigabit-Ethernet |
SSD |
4 GB CompactFlash-Karte |
32-Bit-Junos OS auf einem eigenständigen T1600-Router: 11,4 R2 32-Bit-Junos OS auf einem T1600-Router in einer Routing-Matrix: 11,4 R2 64-Bit-Junos OS auf einem eigenständigen T1600-Router: 11,4 R2 64-Bit-Junos OS auf einem T1600-Router in einer Routing-Matrix: 11,4 R2 |
CB-T für einen eigenständigen Router. CB-LCC für einen Router in einer Routing-Matrix. |
|
RE-C2600-KARTON |
2,6 GHz |
16 GB |
Gigabit-Ethernet |
SSD |
4 GB CompactFlash-Karte |
TX Matrix Plus-Router: 9.6R2 |
– |
RE-A-1800x2 |
1800 MHz |
8 GB oder 16 GB |
Gigabit-Ethernet |
32 GB SSD |
4 GB CompactFlash-Karte |
10.4 |
– |
RE-S-1800x2 |
1800 MHz |
8 GB oder 16 GB |
Gigabit-Ethernet |
32 GB SSD |
4 GB CompactFlash-Karte |
10.4 |
SCB, SCBE, SCBE2, SCBE3 |
RE-S-1800x4 |
1800 MHz |
8 GB oder 16 GB |
Gigabit-Ethernet |
32 GB SSD |
4 GB CompactFlash-Karte |
10.4 |
SCB, SCBE, SCBE2, SCBE3 |
RE-S-MX104 |
1,8 GHz |
4 GB |
Gigabit-Ethernet |
– |
8 GB NAND-Flash |
13.2 |
– |
RE-B-1800x1-4G |
1,73 GHz |
4 GB |
Gigabit-Ethernet |
64 GB SSD |
4 GB CompactFlash-Karte |
12.1R2, 11.4R4 und 12.2R1 |
– |
RE-MX2000-1800x4 |
1,8 GHz |
16 GB |
Gigabit-Ethernet |
32 GB SSD |
4 GB feste interne CompactFlash-Karte |
12.3R2 |
SFB |
RE-S-1800X4-32G-S |
1,8 GHz |
32 GB |
Gigabit-Ethernet |
32 GB SSD |
4 GB feste interne CompactFlash-Karte |
|
SCB, SCBE, SCBE2, SCBE3 |
REMX2K-1800-32G-S |
1,8 GHz |
32 GB |
Gigabit-Ethernet |
32 GB SSD |
4 GB feste interne CompactFlash-Karte |
|
– |
RE-S-X6-64G, RE-S-X6-64G-LT |
2 GHz |
64 GB |
Gigabit-Ethernet |
Zwei 50-GB-SSDs |
- |
|
SCBE2, SCBE3 |
REMX2K-X8-64G |
2 GHz |
64 GB |
Gigabit-Ethernet |
Zwei 100-GB-SSDs |
- |
15.1F5-S1, 16.1R2 und 16.2R1 |
– |
REMX2K-X8-64G-LT |
2 GHz |
64 GB |
Gigabit-Ethernet |
Zwei 100-GB-SSDs |
- |
17.2R1 |
– |
REMX2008-X8-64G |
2,3 GHz |
64 GB |
Gigabit-Ethernet |
Zwei 50-GB-SSDs |
– |
15.1F7 |
– |
RE-S-1600x8 |
1,6 GHz |
64 GB |
Gigabit-Ethernet |
Zwei 50-GB-SSDs |
– |
17.3R1 |
– |
REMX2008-X8-64G-LT |
2,1 GHz |
64 GB |
Gigabit-Ethernet |
Zwei 100-GB-SSDs |
- |
17.2R1 |
- |
REMX2008-X8-128G |
2,3 GHz |
128 GB |
Gigabit-Ethernet |
Zwei 200-GB-SSDs |
- |
18.2R1 |
- |
RE-S-X6-128G |
2,0 GHz |
128 GB |
Gigabit-Ethernet |
Zwei 200-GB-SSDs |
- |
18.1R1 (SCBE2) 18.4R1 (SCBE3) |
SCBE2, SCBE3 |
| RE-S-X6-128G-K |
2,0 GHz |
128 GB |
Gigabit-Ethernet |
Zwei 200-GB-SSDs |
- |
22.2R1S2 |
SCBE2, SCBE3 |
REMX2K-X8-128G |
REMX2K-X8-128G | 128 GB |
Gigabit-Ethernet |
Zwei 200-GB-SSDs |
- |
18.1R1 |
- |
JNP10003-RE1 |
1,6 GHz |
64 GB |
Gigabit-Ethernet |
Zwei 100-GB-SSDs |
- |
17.3R1 |
- |
JNP10003-RE1-LT |
1,6 GHz |
64 GB |
Gigabit-Ethernet |
Zwei 100-GB-SSDs |
- |
18.1R1 |
- |
JNP10K-RE0 |
2,5 GHz |
32 GB |
Gigabit-Ethernet |
Zwei 50-GB-SSDs |
- |
17.2R1 |
- |
JNP10K-RE1 |
2,3 GHz |
64 GB |
Gigabit-Ethernet |
Zwei 200-GB-SSDs |
- |
18.2R1 |
- |
JNP10K-RE1-LT |
2,3 GHz |
64 GB |
Gigabit-Ethernet |
Zwei 200-GB-SSDs |
- |
18.3R1 |
- |
JNP10K-RE1-128-KARTON |
2,3 GHz |
128 GB |
Gigabit-Ethernet |
Zwei 200-GB-SSDs |
- |
18.3R1 |
- |
Verwenden Sie abgeschirmte CAT5e-, CAT6- oder CAT7-Kabel zum Anschließen der AUX-, CONSOLE- und MGMT-Ports in RE-S-X6-64G-, REMX2K-X8-64G- und REMX2008-X8-64G-Routing-Engines.
Tabelle 10 listet die Hardwarespezifikationen der Routing-Engines mit VMHost-Unterstützung auf.
Modellnummer |
Auf dem Gerät unterstützt |
Leistungsbeschreibung |
|---|---|---|
| RE-S-X6-64G |
MX240, MX480 und MX960 |
|
| RE-S-X6-128G |
MX240, MX480 und MX960 |
|
| REMX2K-X8-64G |
MX2020 und MX2010 |
|
| RE-PTX-X8-64G |
PTX5000 |
|
| RCB-PTX-X6-32G |
PTX3000 |
RCB vereint die Funktionalität einer Routing-Engine, eines Control Board und eines Centralized Clock Generator (CCG) |
| RE-S-1600x8 |
MX10003 |
|
| RE-S-1600x8 |
MX204 |
|
| JNP304-RE-S |
MX304-KARTON |
|
| RE-QFX10002-60C |
QFX10002-60C |
|
| RE-PTX10002-60C |
PTX10002-60C |
|
| RE-ACX-5448-KARTON |
ACX5448 |
|
| RE-X10 |
MX10008 |
|
Routing-Engine |
Prozessor |
Gedächtnis |
Anbindung an PFEs |
Scheibe |
Medien |
Erste Unterstützung für Junos OS |
EoL-Details |
|---|---|---|---|---|---|---|---|
RE-333-256-KARTON |
Pentium II mit 333 MHz |
256 MB |
Fast Ethernet |
6,4 GB Festplatte |
80 MB CompactFlash-Karte |
3.4 |
|
RE-333-768-KARTON |
Pentium II mit 333 MHz |
768 MB |
Fast Ethernet |
6,4 GB Festplatte |
80 MB CompactFlash-Karte |
3.4 |
|
RE-600-512-KARTON |
600-MHz-Pentium III |
512 MB |
Fast Ethernet |
30 GB Festplatte |
256 MB CompactFlash-Karte |
5.4 |
|
RE-600-2048 |
600-MHz-Pentium III |
2048 MB |
Fast Ethernet |
40 GB Festplatte |
1 GB CompactFlash-Karte |
5.3 |
|
RE-850-1536-KARTON |
850-MHz-Pentium III |
1536 MB |
Fast Ethernet |
40 GB Festplatte |
1 GB CompactFlash-Karte |
7.2 |
|
RE-M40-KARTON |
200-MHz-Pentium |
256 MB |
Fast Ethernet |
6,4 GB Festplatte |
80 MB CompactFlash-Karte |
3.2 |
|
RE-M40-333-768 |
Pentium II mit 333 MHz |
768 MB |
Fast Ethernet |
10 GB Festplatte |
80 MB CompactFlash-Karte |
4.2 |
|
RE-M40-600-2048 |
600-MHz-Pentium III |
2048 MB |
Fast Ethernet |
30 GB Festplatte |
128 MB CompactFlash-Karte |
5.4 |
|
RE-1600-2048 |
1,6 GHz Pentium M |
2048 MB |
Gigabit-Ethernet |
40 GB Festplatte |
1 GB CompactFlash-Karte |
6.2 |
Der Arbeitsspeicher in Tabelle 9 gibt die Größe des Gesamtspeichers an. Um die Menge des verfügbaren Arbeitsspeichers zu ermitteln, geben Sie den show chassis routing-engine CLI-Befehl ein.
Auf Routern, die zwei Routing-Engines akzeptieren, können Sie Routing-Engine-Typen nur für einen kurzen Zeitraum (etwa eine Minute) während eines Upgrades oder Downgrades auf zwei Routing-Engines desselben Typs mischen.
Siehe auch
Unterstützte Routing-Engines nach Router
In den folgenden Tabellen sind die Routing-Engines aufgeführt, die von jedem Router unterstützt werden, die erste unterstützte Version für die Routing-Engine im angegebenen Router, die Ethernet-Verwaltungsschnittstelle und die internen Ethernet-Schnittstellen für jede Routing-Engine.
- Routing-Engines für M7i
- Routing-Engines für M10i
- Routing-Engines für M40e
- Routing-Engines der M120-Serie
- Routing-Engines M320
- MX5, MX10, MX40 und MX80 Routing-Engine
- Routing-Engines MX104
- Routing-Engine MX204
- Routing-Engine MX304
- Routing-Engines der MX240-Serie
- Routing-Engines MX480
- Routing-Engines MX960
- Routing-Engines MX2008
- MX2010 Routing-Engines
- Von MX2020 unterstützte Routing-Engines
- MX10003 Routing-Engines
- MX10008 Routing-Engines
- PTX1000 Routing-Engines
- PTX3000 Routing-Engines
- PTX5000 Routing-Engines
- Routing-Engines für PTX10008 und PTX10016
- PTX10001 Routing-Engine
- PTX10002-60 Routing-Engine
- Routing-Engines T320
- Routing-Engines T640
- Routing-Engines T1600
- Routing-Engines T4000
- TX Matrix-Routing-Engines
- TX Matrix Plus Routing-Engines
- TX Matrix Plus (mit 3D-SIBs) Routing-Engines
Routing-Engines für M7i
Tabelle 12 listet die Routing-Engines auf, die vom M7i-Router unterstützt werden. Der M7i-Router unterstützt nur das 32-Bit-Junos OS.
| Modellnummer |
Name in CLI-Ausgabe |
Erste unterstützte 32-Bit-Version von Junos OS |
Management-Ethernet-Schnittstelle |
Interne Ethernet-Schnittstelle |
|---|---|---|---|---|
| RE-400-768 (EOL-Details: TSB16445) |
|
9.0 |
fxp0-KARTON |
fxp1 |
| RE-850-1536 (EOL-Details: TSB15553) |
|
7.2 |
fxp0-KARTON |
fxp1 |
| RE-B-1800X1-4G |
|
11.4R4 12.1R2 |
fxp0-KARTON |
em0-KARTON |
Routing-Engines für M10i
Tabelle 13 listet die Routing-Engines auf, die vom M10i-Router unterstützt werden. Der M10i-Router unterstützt nur das 32-Bit-Junos OS.
| Modellnummer |
Name in CLI-Ausgabe |
Erste unterstützte 32-Bit-Version von Junos OS |
Management-Ethernet-Schnittstelle |
Interne Ethernet-Schnittstelle |
|---|---|---|---|---|
| RE-400-768 (EOL-Details: TSB16445) |
|
9.0 |
fxp0-KARTON |
fxp1 fxp2 |
| RE-850-1536 (EOL-Details: TSB15553) |
|
7.2 |
fxp0-KARTON |
fxp1 fxp2 |
| RE-B-1800X1-4G |
|
11.4R4 12.1R2 |
fxp0-KARTON |
em0-KARTON |
Routing-Engines für M40e
Tabelle 14 listet die Routing-Engines auf, die vom M40e-Router unterstützt werden.
| Modellnummer |
Name in CLI-Ausgabe |
Erste unterstützte Version von Junos OS |
Management-Ethernet-Schnittstelle |
Interne Ethernet-Schnittstelle |
|---|---|---|---|---|
| RE-600-2048 (EOL-Angaben: TSB14373) |
|
5.3 |
fxp0-KARTON |
fxp1 fxp2 |
| RE-A-1000-2048 |
|
8.1 |
fxp0-KARTON |
fxp1 fxp2 |
Routing-Engines der M120-Serie
Tabelle 15 listet die Routing-Engines auf, die vom M120-Router unterstützt werden.
| Modellnummer |
Name in CLI-Ausgabe |
Erste unterstützte 32-Bit-Version von Junos OS |
Erste unterstützte 64-Bit-Version von Junos OS |
Management-Ethernet-Schnittstelle |
Interne Ethernet-Schnittstelle |
|---|---|---|---|---|---|
| RE-A-1000-2048 |
|
8.0R2 |
– |
fxp0-KARTON |
fxp1 fxp2 |
| RE-A-2000-4096 |
|
8.0R2 |
– |
fxp0-KARTON |
em0-KARTON BCM0-KARTON |
| RE-A-1800X2-8G |
|
|
10.4 |
fxp0-KARTON |
fxp1 fxp2 |
| RE-A-1800X2-16G |
|
|
10.4 |
fxp0-KARTON |
fxp1 fxp2 |
| RE-A-1800X4-16G |
|
|
10.4 |
fxp0-KARTON |
em0-KARTON em1 |
Routing-Engines M320
Tabelle 16 listet die Routing-Engines auf, die vom M320-Router unterstützt werden.
| Modellnummer |
Name in CLI-Ausgabe |
Erste unterstützte 32-Bit-Version von Junos OS |
Erste unterstützte 64-Bit-Version von Junos OS |
Management-Ethernet-Schnittstelle |
Interne Ethernet-Schnittstelle |
|---|---|---|---|---|---|
| RE-1600-2048 (EOL-Details: TSB14374) |
|
6.2 |
– |
fxp0-KARTON |
fxp1 fxp2 |
| RE-A-2000-4096 |
|
8.1 |
– |
fxp0-KARTON |
em0-KARTON BCM0-KARTON |
| RE-A-1800X2-8G |
|
|
10.4 |
fxp0-KARTON |
em0-KARTON BCM0-KARTON |
| RE-A-1800X2-16G |
|
|
10.4 |
fxp0-KARTON |
em0-KARTON BCM0-KARTON |
| RE-A-1800X4-8G |
|
|
10.4 |
fxp0-KARTON |
em0-KARTON em1 |
MX5, MX10, MX40 und MX80 Routing-Engine
Tabelle 17 listet die Routing-Engines auf, die von den Routern MX5, MX10, MX40 und MX80 unterstützt werden.
| Modellnummer |
Name in CLI-Ausgabe |
Erste unterstützte 32-Bit-Version von Junos OS |
Erste unterstützte 64-Bit-Version von Junos OS |
Management-Ethernet-Schnittstelle |
Interne Ethernet-Schnittstelle |
|---|---|---|---|---|---|
| Integrierte Routing-Engine |
|
12.3 |
- |
fxp0-KARTON |
em0-KARTON em1
Anmerkung:
em1 wird verwendet, um mit dem MS-MIC zu kommunizieren, wenn es eingesteckt wird. |
Routing-Engines MX104
Tabelle 18 listet die Routing-Engines auf, die von MX104-Routern unterstützt werden.
| Modellnummer |
Name in CLI-Ausgabe |
Erste unterstützte 32-Bit-Version von Junos OS |
Erste unterstützte 64-Bit-Version von Junos OS |
Management-Ethernet-Schnittstelle |
Interne Ethernet-Schnittstelle |
|---|---|---|---|---|---|
| RE-S-MX104 |
|
13.2 |
– |
fxp0-KARTON |
em0-KARTON em1 |
Routing-Engine MX204
Tabelle 19 listet die Routing-Engines auf, die vom Router MX204 unterstützt werden.
| Modellnummer |
Name in CLI-Ausgabe |
Erste unterstützte 32-Bit-Version von Junos OS |
Erste unterstützte 64-Bit-Version von Junos OS |
Management-Ethernet-Schnittstelle |
Interne Ethernet-Schnittstelle |
|---|---|---|---|---|---|
| Integrierte Routing-Engine |
|
- |
17.4 |
fxp0-KARTON |
em2 em3 em4 |
Routing-Engine MX304
Tabelle 20 listet die Routing-Engines auf, die vom MX304-Router unterstützt werden.
| Modellnummer |
Name in CLI-Ausgabe |
Erste unterstützte 32-Bit-Version von Junos OS |
Erste unterstützte 64-Bit-Version von Junos OS |
Management-Ethernet-Schnittstelle |
Interne Ethernet-Schnittstelle |
|---|---|---|---|---|---|
| JNP304-RE-S |
|
- |
22.2R |
fxp0-KARTON |
fxp0-KARTON |
Routing-Engines der MX240-Serie
Tabelle 21 listet die Routing-Engines auf, die von MX240-Routern unterstützt werden.
| Modellnummer |
Name in CLI-Ausgabe |
Erste unterstützte 32-Bit-Version von Junos OS |
Erste unterstützte 64-Bit-Version von Junos OS |
Management-Ethernet-Schnittstelle |
Interne Ethernet-Schnittstelle |
|---|---|---|---|---|---|
| RE-S-1300-2048 (EOL-Details: TSB16556 |
|
9.0 |
– |
fxp0-KARTON |
fxp1 fxp2 |
| RE-S-2000-4096 (EOL-Details: TSB16735 |
|
9.0 |
– |
fxp0-KARTON |
fxp1 fxp2 |
| RE-S-1800X2-8G (EOL-Details: TSB16556 |
|
|
10.4 |
fxp0-KARTON |
em0-KARTON em1 |
| RE-S-1800x2-16G (EOL-Details: TSB16556 |
|
|
10.4 |
fxp0-KARTON |
em0-KARTON em1 |
| RE-S-1800X4-8G |
|
|
10.4 |
fxp0-KARTON |
em0-KARTON em1 |
| RE-S-1800X4-16G |
|
|
10.4 |
fxp0-KARTON |
em0-KARTON em1 |
| RE-S-1800X4-32G-S |
|
|
|
fxp0-KARTON |
em0, em1 |
| RE-S-X6-64G |
|
– |
15.1F4 16.1R1 |
fxp0-KARTON |
IXLV0, IGB0 |
| RE-S-X6-64G-LT |
|
– |
17.2R1 |
fxp0-KARTON |
IXLV0, IGB0 em0-KARTON |
| RE-S-X6-128G |
|
– |
18.1R1 |
fxp0-KARTON |
IXLV0, IGB0 em0-KARTON |
| RE-S-X6-128G-K | RE-S-X6-128G-K | - | 22.2R1S2 | fxp0-KARTON | ixlv0, igb0, em0 |
| RE-S-X6-128G-LT | RE-S-X6-128G-LT | - | 24.2R1 | fxp0-KARTON | ixlv0, igb0, em0 |
Routing-Engines MX480
Tabelle 22 listet die Routing-Engines auf, die von MX480-Routern unterstützt werden.
| Modellnummer |
Name in CLI-Ausgabe |
Erste unterstützte 32-Bit-Version von Junos OS |
Erste unterstützte 64-Bit-Version von Junos OS |
Management-Ethernet-Schnittstelle |
Interne Ethernet-Schnittstelle |
|---|---|---|---|---|---|
| RE-S-1300-2048 (EOL-Details: TSB16556 |
|
8.4 |
– |
fxp0-KARTON |
fxp1 fxp2 |
| RE-S-2000-4096 (EOL-Details: TSB16735 |
|
8.4 |
– |
fxp0-KARTON |
fxp1 fxp2 |
| RE-S-1800X2-8G (EOL-Details: TSB16556 |
|
|
10.4 |
fxp0-KARTON |
em0-KARTON em1 |
| RE-S-1800X2-16G (EOL-Details: TSB16556 |
|
|
10.4 |
fxp0-KARTON |
em0-KARTON em1 |
| RE-S-1800X4-8G |
|
|
10.4 |
fxp0-KARTON |
em0-KARTON em1 |
| RE-S-1800X4-16G |
|
|
10.4 |
fxp0-KARTON |
em0-KARTON em1 |
| RE-S-1800X4-32G-S |
|
|
|
fxp0-KARTON |
em0-KARTON em1 |
| RE-S-X6-64G |
|
– |
15.1F4 16.1R1 |
fxp0-KARTON |
IXLV0, IGB0 |
| RE-S-X6-64G-LT |
|
– |
17.2R1 |
fxp0-KARTON |
IXLV0, IGB0 em0-KARTON |
| RE-S-X6-128G |
|
– |
18.1R1 |
fxp0-KARTON |
IXLV0, IGB0 em0-KARTON |
| RE-S-X6-128G-K | RE-S-X6-128G-K | - | 22.2R1S2 | fxp0-KARTON | ixlv0, igb0, em0 |
| RE-S-X6-128G-LT | RE-S-X6-128G-LT | - | 24.2R1 | fxp0-KARTON | ixlv0, igb0, em0 |
Routing-Engines MX960
Tabelle 23 listet die Routing-Engines auf, die von MX960-Routern unterstützt werden.
| Modellnummer |
Name in CLI-Ausgabe |
Erste unterstützte 32-Bit-Version von Junos OS |
Erste unterstützte 64-Bit-Version von Junos OS |
Management-Ethernet-Schnittstelle |
Interne Ethernet-Schnittstelle |
|---|---|---|---|---|---|
| RE-S-1300-2048 (EOL-Details: TSB16556 |
|
8.2 |
– |
fxp0-KARTON |
fxp1 fxp2 |
| RE-S-2000-4096 (EOL-Details: TSB16735 |
|
8.2 |
– |
fxp0-KARTON |
fxp1 fxp2 |
| RE-S-1800X2-8G (EOL-Details: TSB16556 |
|
|
10.4 |
fxp0-KARTON |
em0-KARTON em1 |
| RE-S-1800X2-16G (EOL-Details: TSB16556 |
|
|
10.4 |
fxp0-KARTON |
em0-KARTON em1 |
| RE-S-1800X4-8G |
|
|
10.4 |
fxp0-KARTON |
em0-KARTON em1 |
| RE-S-1800X4-16G |
|
|
10.4 |
fxp0-KARTON |
em0-KARTON em1 |
| RE-S-1800X4-32G-S |
|
|
|
fxp0-KARTON |
em0-KARTON em1 |
| RE-S-X6-64G |
|
– |
15.1F4 16.1R1 |
fxp0-KARTON |
IXLV0, IGB0 |
| RE-S-X6-64G (für MX960-VC) |
|
– |
17.2R1 |
fxp0-KARTON |
IXLV0, IGB0 |
| RE-S-X6-64G-LT |
|
– |
17.2R1 |
fxp0-KARTON |
IXLV0, IGB0 em0-KARTON |
| RE-S-X6-128G |
|
– |
18.1R1 |
fxp0-KARTON |
IXLV0, IGB0 em0-KARTON |
| RE-S-X6-128G-K | RE-S-X6-128G-K | - | 22.2R1S2 | fxp0-KARTON | ixlv0, igb0, em0 |
| RE-S-X6-128G-LT | RE-S-X6-128G-LT | - | 24.2R1 | fxp0-KARTON | ixlv0, igb0, em0 |
Routing-Engines MX2008
Tabelle 24 listet die Routing-Engines auf, die von MX2008-Routern unterstützt werden.
| Modellnummer |
Name in CLI-Ausgabe |
Erste unterstützte 64-Bit-Version von Junos OS |
Management-Ethernet-Schnittstelle |
Interne Ethernet-Schnittstelle |
|---|---|---|---|---|
| REMX2008-X8-64G |
|
15.1F7 |
fxp0-KARTON |
ixlv0 IXLV1 |
| REMX2008-X8-64G-LT |
|
17.2R1 |
fxp0-KARTON |
ixlv0 IXLV1 |
| REMX2008-X8-128G |
RE-MX2008-X8-128G |
18.2R1 |
fxp0-KARTON |
ixlv0 IXLV1 |
MX2010 Routing-Engines
Tabelle 25 listet die Routing-Engines auf, die von MX2010-Routern unterstützt werden.
| Modellnummer |
Name in CLI-Ausgabe |
Erste unterstützte 64-Bit-Version von Junos OS |
Management-Ethernet-Schnittstelle |
Interne Ethernet-Schnittstelle |
|---|---|---|---|---|
| RE-MX2000-1800X4 |
|
12.3R2 |
fxp0-KARTON |
em0-KARTON em1 |
| REMX2K-1800-32G-S |
|
|
fxp0-KARTON |
em0-KARTON em1 |
| REMX2K-X8-64G |
|
|
fxp0-KARTON |
ixlv0 IXLV1 em0-KARTON |
| REMX2K-X8-64G-LT |
|
17.2R1 |
fxp0-KARTON |
ixlv0 IXLV1 em0-KARTON |
| REMX2K-X8-128G |
|
18.1R1 |
fxp0-KARTON |
ixlv0 IXLV1 |
Von MX2020 unterstützte Routing-Engines
Tabelle 26 listet die Routing-Engines auf, die von MX2020-Routern unterstützt werden.
| Modellnummer |
Name in CLI-Ausgabe |
Erste unterstützte 64-Bit-Version von Junos OS |
Management-Ethernet-Schnittstelle |
Interne Ethernet-Schnittstelle |
|---|---|---|---|---|
| RE-MX2000-1800X4 |
|
12.3R2 |
fxp0-KARTON |
em0-KARTON em1 |
| REMX2K-1800-32G-S |
|
|
fxp0-KARTON |
em0-KARTON em1 |
| REMX2K-X8-64G |
|
|
fxp0-KARTON |
ixlv0 IXLV1 em0-KARTON |
| REMX2K-X8-64G-LT |
|
17.2R1 |
fxp0-KARTON |
ixlv0 IXLV1 em0-KARTON |
| REMX2K-X8-128G |
|
18.1R1 |
fxp0-KARTON |
ixlv0 IXLV1 em0-KARTON |
MX10003 Routing-Engines
Tabelle 27 listet die Routing-Engines auf, die von MX10003-Routern unterstützt werden.
| Modellnummer |
Name in CLI-Ausgabe |
Erste unterstützte 64-Bit-Version von Junos OS |
Management-Ethernet-Schnittstelle |
Interne Ethernet-Schnittstelle |
|---|---|---|---|---|
| JNP10003-RE1 |
|
17.3R1 |
fxp0-KARTON |
em3 em4 |
| JNP10003-RE1-LT |
|
18.1R1 |
fxp0-KARTON |
em3 em4 |
MX10008 Routing-Engines
Tabelle 28 listet die Routing-Engines auf, die vom MX10008-Router unterstützt werden.
| Modellnummer |
Name in CLI-Ausgabe |
Erste unterstützte Version von Junos OS |
Management-Ethernet-Schnittstelle |
Interne Ethernet-Schnittstelle |
|---|---|---|---|---|
| JNP10K-RE1 |
|
18.2R1 |
em0-KARTON |
BME0-KARTON BME1-KARTON |
PTX1000 Routing-Engines
Tabelle 29 listet die Routing-Engine auf, die auf der PTX1000 unterstützt werden.
Der PTX1000 unterstützt nur 64-Bit-Junos OS.
| Modellnummer |
Name in CLI-Ausgabe |
Erste unterstützte Version von Junos OS |
Management-Ethernet-Schnittstelle |
Interne Ethernet-Schnittstelle |
|---|---|---|---|---|
| Integrierte Routing-Engine |
|
|
em0-KARTON em2 |
BME0-KARTON em1 |
PTX3000 Routing-Engines
In Tabelle 30 sind die Routing-Engines aufgeführt, die auf dem PTX3000 unterstützt werden.
Der PTX3000 unterstützt nur 64-Bit-Junos OS.
| Modellnummer |
Name in CLI-Ausgabe |
Erste unterstützte Version von Junos OS |
Management-Ethernet-Schnittstelle |
Interne Ethernet-Schnittstelle |
|---|---|---|---|---|
| RE-DUO-C2600-16G |
|
13.2R2 |
em0-KARTON |
ixgbe0 ixgbe1 |
| RCB-PTX-X6-32G |
|
16.1R4 17.1R1 Diese Routing-Engine unterstützt Junos OS Version 16.2 nicht. |
em0-KARTON |
ixlv0 IXLV1 |
PTX5000 Routing-Engines
In Tabelle 31 sind die Routing-Engines aufgeführt, die auf dem PTX5000 unterstützt werden.
-
PTX5000 unterstützt nur 64-Bit-Junos OS.
-
Der PTX5000-Router unterstützt zwei Midplanes. Die in der CLI-Ausgabe angegebene
Midplane-8SMidplane wird in den Junos OS-Versionen 12.1X48, 12.3 und 13.2 unterstützt. Die erweiterte Midplane, die als bezeichnet wirdMidplane-8SeP, wird ab Junos OS Version 14.1 unterstützt.Die RE-DUO-2600-Routing-Engine mit Junos OS 13.2 oder früher wird auf der PTX5000BASE2-Midplane nicht unterstützt.
| Modellnummer |
Name in CLI-Ausgabe |
Erste unterstützte Version von Junos OS |
Management-Ethernet-Schnittstelle |
Interne Ethernet-Schnittstelle |
|---|---|---|---|---|
| RE-DUO-C2600-16G |
|
12,1 x 48 cm 12.3 13.2
Anmerkung:
Die PTX5000 unterstützt Junos OS Versionen 12.1, 12.2 oder 13.1 nicht. |
em0-KARTON |
ixgbe0 ixgbe1 |
| RE-PTX-X8-64G |
|
15.1F4 16.1R1 |
em0-KARTON |
ixlv0 IXLV1 em1 |
| RE-PTX-X8-128G |
|
18.1R1 |
em0-KARTON |
ixlv0 IXLV1 em1 |
Routing-Engines für PTX10008 und PTX10016
Tabelle 32 listet die Routing-Engines auf, die von den PTX10008- und PTX10016-Routern unterstützt werden.
| Modellnummer |
Name in CLI-Ausgabe |
Erste unterstützte Version von Junos OS |
Management-Ethernet-Schnittstelle |
Interne Ethernet-Schnittstelle |
|---|---|---|---|---|
| JNP10K-RE0 |
|
17.2R1 |
EM0, EM1 |
BME0-KARTON BME1-KARTON |
| JNP10K-RE1 (auf PTX10008) |
|
18.2R1 |
em0-KARTON em1 |
BME0-KARTON BME1-KARTON |
PTX10001 Routing-Engine
In Tabelle 33 sind die Routing-Engine aufgeführt, die vom PTX10001-Router (JNP10001-20C) unterstützt werden.
| Modellnummer |
Name in CLI-Ausgabe |
Erste unterstützte Version von Junos OS |
Management-Ethernet-Schnittstelle |
Interne Ethernet-Schnittstelle |
|---|---|---|---|---|
| Integrierte Routing-Engine |
|
18.4R1 |
EM0, EM2 |
em1 BME0-KARTON |
PTX10002-60 Routing-Engine
Tabelle 34 listet die Routing-Engine auf, die vom PTX10002-60-Router unterstützt werden.
| Modellnummer |
Name in CLI-Ausgabe |
Erste unterstützte Version von Junos OS |
Management-Ethernet-Schnittstelle |
Interne Ethernet-Schnittstelle |
|---|---|---|---|---|
| Integrierte Routing-Engine |
|
18.2R1 |
EM0, EM2 |
em1 BME0-KARTON |
Routing-Engines T320
Tabelle 35 listet die Routing-Engines auf, die vom T320-Router unterstützt werden.
| Modellnummer |
Name in CLI-Ausgabe |
Erste unterstützte 32-Bit-Version von Junos OS |
Management-Ethernet-Schnittstelle |
Interne Ethernet-Schnittstelle |
|---|---|---|---|---|
| RE-600-2048 (EOL-Angaben: TSB14373) |
|
5.3 |
fxp0-KARTON |
fxp1 fxp2 |
| RE-1600-2048 (EOL-Details: TSB14374 |
|
6.2 |
fxp0-KARTON |
fxp1 fxp2 |
| RE-A-2000-4096 |
|
8.1 |
fxp0-KARTON |
fxp1 fxp2 |
Der T320-Router unterstützt die CB-T-Steuerplatine.
Routing-Engines T640
Tabelle 36 listet die Routing-Engines auf, die vom T640-Router unterstützt werden.
| Modellnummer |
Name in CLI-Ausgabe |
Erste unterstützte 32-Bit-Version von Junos OS |
Erste unterstützte 64-Bit-Version von Junos OS |
Management-Ethernet-Schnittstelle |
Interne Ethernet-Schnittstelle |
|---|---|---|---|---|---|
| RE-600-2048 (EOL-Details: TSB14373) |
|
5.3 |
– |
fxp0-KARTON |
fxp1 fxp2 |
| RE-1600-2048 (EOL-Details: TSB14374 |
|
6.2 |
– |
fxp0-KARTON |
fxp1 fxp2 |
| RE-A-2000-4096 |
|
8.1 |
– |
fxp0-KARTON |
em0-KARTON BCM0-KARTON |
| RE-DUO-C1800-8G |
|
32-Bit-Junos OS auf einem eigenständigen T640-Router: 11,2 32-Bit-Junos OS auf einem T640-Router in einer Routing-Matrix: 11.4R9 |
64-Bit-Junos OS auf einem eigenständigen T640-Router: 11,3 64-Bit-Junos OS auf einem T640-Router in einer Routing-Matrix: 11.4R9 |
em0-KARTON |
BCM0-KARTON em1 |
| RE-DUO-C1800-16G |
|
32-Bit-Junos OS auf einem eigenständigen T640-Router: 11.4R2 32-Bit-Junos OS auf einem T640-Router in einer Routing-Matrix: 11.4R9 |
64-Bit-Junos OS auf einem eigenständigen T640-Router: 11.4R2 64-Bit-Junos OS auf einem T640-Router in einer Routing-Matrix: 11.4R9 |
em0-KARTON |
BCM0-KARTON em1 |
Der Standalone-Router T640 unterstützt eine CB-T-Steuerplatine und CB-LCC in einer T640-Routing-Matrix.
Routing-Engines T1600
Tabelle 37 listet die Routing-Engines auf, die vom T1600-Router unterstützt werden.
(Für die Verbindung mit einer Routing-Matrix sind zwei RE-DUO-C1800-8G oder zwei RE-DUO-C1800-16G erforderlich)
| Modellnummer |
Name in CLI-Ausgabe |
Erste unterstützte 32-Bit-Version von Junos OS |
Erste unterstützte 64-Bit-Version von Junos OS |
Management-Ethernet-Schnittstelle |
Interne Ethernet-Schnittstelle |
|---|---|---|---|---|---|
| RE-600-2048 (EOL-Details: TSB14373) |
|
8.5 |
– |
fxp0-KARTON |
fxp1 fxp2 |
| RE-1600-2048 (EOL-Details: TSB14374 |
|
8.5 |
– |
fxp0-KARTON |
fxp1 fxp2 |
| RE-A-2000-4096 |
|
8.5 |
– |
fxp0-KARTON |
em0-KARTON BCM0-KARTON |
| RE-DUO-C1800-8G |
|
32-Bit-Junos OS auf einem T1600-Router in einer Routing-Matrix: 9,6
Anmerkung:
Die Junos OS-Versionen 9.6 bis 10.4 unterstützen RE-DUO-C1800-8G nur beim Upgrade auf ein Linecard-Gehäuse (LCC) in einer Routing-Matrix. 32-Bit-Junos OS auf einem eigenständigen T1600-Router: 11.1 |
64-Bit-Junos OS auf einem T1600-Router in einer Routing-Matrix: 9,6 64-Bit-Junos OS auf einem eigenständigen T1600-Router: 11.1 |
em0-KARTON |
BCM0-KARTON em1 |
| RE-DUO-C1800-16G |
|
32-Bit-Junos OS auf einem eigenständigen T1600-Router: 11.4R2 32-Bit-Junos OS auf einem T1600-Router in einer Routing-Matrix: 11.4R2 |
64-Bit-Junos OS auf einem eigenständigen T1600-Router: 11.4R2 64-Bit-Junos OS auf einem T1600-Router in einer Routing-Matrix: 11.4R2 |
em0-KARTON |
BCM0-KARTON em1 |
Routing-Engines T4000
Tabelle 38 listet die Routing-Engines auf, die vom T4000-Router unterstützt werden.
Der T4000-Router unterstützt nur das 64-Bit-Junos OS.
| Modellnummer |
Name in CLI-Ausgabe |
Erste unterstützte 64-Bit-Version von Junos OS |
Management-Ethernet-Schnittstelle |
Interne Ethernet-Schnittstelle |
|---|---|---|---|---|
| RE-DUO-C1800-8G |
|
Standalone-Router T4000: 12.1 T4000-Router in einer Routing-Matrix: 13.1 |
em0-KARTON |
BCM0-KARTON em1 |
| RE-DUO-C1800-16G |
|
Standalone-Router T4000: 12.1R2 T4000-Router in einer Routing-Matrix: 13.1 |
em0-KARTON |
BCM0-KARTON em1 |
Der T4000-Router unterstützt das CB-LCC-Steuerboard.
TX Matrix-Routing-Engines
Tabelle 39 listet die Routing-Engines auf, die vom TX Matrix-Router unterstützt werden.
| Modellnummer |
Name in CLI-Ausgabe |
Erste unterstützte 32-Bit-Version von Junos OS |
Erste unterstützte 64-Bit-Version von Junos OS |
Management-Ethernet-Schnittstelle |
Interne Ethernet-Schnittstelle |
|---|---|---|---|---|---|
| RE-600-2048 (EOL-Details: TSB14373) |
|
7.0 |
– |
fxp0-KARTON |
fxp1 fxp2 |
| RE-1600-2048 (EOL-Details: TSB14374 |
|
7.0 |
– |
fxp0-KARTON |
fxp1 fxp2 |
| RE-A-2000-4096 |
|
8.5 |
– |
fxp0-KARTON |
em0-KARTON BCM0-KARTON |
| RE-DUO-C1800-8G |
|
11.4R9 |
11.4R9 |
em0-KARTON |
BCM0-KARTON em1 |
| RE-DUO-C1800-16G |
|
11.4R9 |
11.4R9 |
em0-KARTON |
BCM0-KARTON em1 |
Der TXP-Router unterstützt zwei Steuerplatinen, CB-TX und CB-LCC. Die CB-LCC ist sowohl für die Routing-Engines RE-DUO-C1800-8G als auch für die Routing-Engines RE-DUO-C1800-16G erforderlich.
TX Matrix Plus Routing-Engines
Tabelle 40 listet die Routing-Engines auf, die vom TX Matrix Plus-Router unterstützt werden.
| Modellnummer |
Name in CLI-Ausgabe |
Erste unterstützte 32-Bit-Version von Junos OS |
Erste unterstützte 64-Bit-Version von Junos OS |
Management-Ethernet-Schnittstelle |
Interne Ethernet-Schnittstelle |
|---|---|---|---|---|---|
| RE-DUO-C2600-16G |
|
32-bit Junos OS: 9,6 |
64-bit Junos OS: 11.4 |
em0-KARTON |
ixgbe0 ixgbe1 |
Der TX Matrix Plus-Router unterstützt die CB-TXP-Steuerplatine.
TX Matrix Plus (mit 3D-SIBs) Routing-Engines
Tabelle 41 listet die Routing-Engines auf, die vom TX Matrix Plus-Router mit 3D-SIBs unterstützt werden.
| Modellnummer |
Name in CLI-Ausgabe |
Erste unterstützte 32-Bit-Version von Junos OS |
Erste unterstützte 64-Bit-Version von Junos OS |
Management-Ethernet-Schnittstelle |
Interne Ethernet-Schnittstelle |
|---|---|---|---|---|---|
| RE-DUO-C2600-16G |
|
- |
64-bit Junos OS: 11.4 |
em0-KARTON |
ixgbe0 ixgbe1 |
