了解带内流分析器 2.0

带内遥测解决方案的优势

• 与传统遥测摄取相比，采样流出数据并将数据导出到收集器的速度更快。
• 提供实时网络中故障、延迟和拥塞来源的精细视图。

设备配置

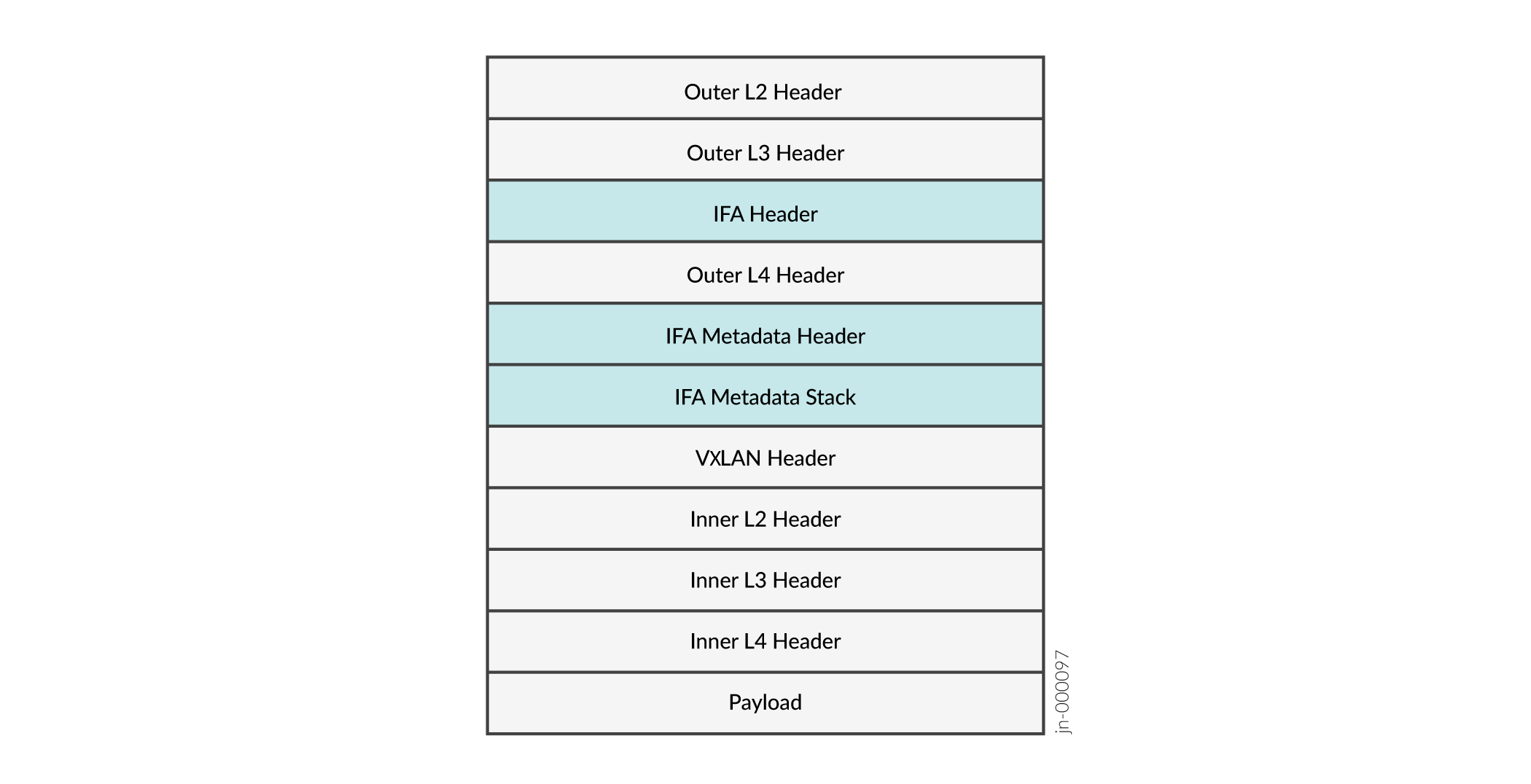

QFX5120-32C 和 QFX5120-48Y 设备支持使用 IFA 2.0 的带内网络遥测 （INT）。IFA 探测数据包收集流量指标，并以互联网协议流信息导出 （IPFIX） 格式导出数据。Paragon Automation 支持使用 IFA 传感器分析 IPv4 虚拟可扩展 LAN （VXLAN） 流数据。如果标准 VXLAN 端口 4789 作为外部 L4 报头（第 4 层报头）中的目标端口，则 Paragon Automation 会识别 VXLAN 流。包含 VXLAN 流数据的 IFA 2.0 数据包的格式如 图 1 所示。

注意：

IFA 使用收入端口将数据导出到收集器。不能使用管理端口导出 IFA 数据。

IFA 探测数据包使用三个节点，这两个节点在收集流信息时具有不同的功能：

• IFA 发起方节点（入口节点） — 对 IPv4 VXLAN 流量进行采样，通过添加 IFA 标头将数据包转换为 IFA 格式，并使用发起方节点元数据更新 IFA 探测数据包。IFA 报头具有 IFA 元数据堆栈允许的最大总长度。元数据堆栈是每个节点添加其各自的跳跃特定元数据的位置。

• IFA 中转节点 — 标识 IFA 数据包并将元数据追加到数据包的元数据堆栈中。中转节点根据 IFA 报头中的最大总长度检查当前长度。如果当前长度等于或超过最大长度，则过渡节点不会将其元数据追加到 IFA 元数据堆栈。

• IFA 终止节点（出口节点 — 追加其元数据并将流数据的副本导出到 IFA 2.0 应用程序（IFA 固件）。IFA 应用程序添加出口端口号，将数据包转换为 IPFIX 格式，并将其发送到收集器（如 Paragon Automation）。

有关详细信息，请参阅 用于实时监控的 IFA 2.0 探针 。

注意：

您必须在 QFX5120-32C 和 QFX5120-48Y 交换机中配置 IFA 发起方节点、IFA 中转节点和 IFA 终止节点。

Paragon Automation 配置

在 Paragon Automation 中，您必须执行以下任务：

1. 配置设备组中部署节点和 UDP 端口的 IP 地址。Paragon Insights 在配置的部署节点上部署 IFA 提取。

   有关详细信息，请参阅 添加设备组 。

2. 在设备中配置一个或多个 IFA 流 IP 地址。有关详细信息，请参阅 编辑设备 。

3. 为 IFA 引入创建规则。

   有关更多信息，请参阅 在 Paragon Automation GUI 中配置自定义规则 。

4. 创建 playbook 并在设备组中部署 playbook 实例。

   请参阅 使用 Paragon Insights GUI 创建作 指南，以在 Paragon Automation 中创建作指南。

   请参阅 管理 Playbook 实例 以部署 playbook。

5. 在引入中配置设备详细信息，例如设备名称和设备 ID。请参阅 配置带内流分析器设备的设备详细信息。

Paragon Automation支持hb_ifa_v2_0作为 IFA 传感器名称。IFA 传感器支持 表 1 中描述的字段。

表 1：IFA 传感器字段

字段	键 字段	数据类型	说明
source_ip	是的	字符串	发出 IFA 流数据包的发起方节点的 IP 地址。
source_port	是的	字符串	IFA 数据包发出的发起方节点的源端口。
dest_ip	是的	字符串	终止节点的 IP 地址。
dest_port	是的	字符串	导出 IFA 数据包的终止节点的目标端口。
原始	是的	字符串	用于 IFA 流的协议的值。
跳	是的	字符串	跃点字段表示 IFA 数据包经过的跃点数。如果有 n 个节点，则跃点值从发起方节点的 1 开始，中转节点的跃点值从 2 开始，依此类推，直到到达分配了值 n 的终止节点。 注意： IFA 传感器还可以分配跃点值 65,535，以描述端到端延迟和完整的 IFA 流路径。 在 Paragon Automation 规则中，跃点字段捕获每个跃点的序列号（跃点值）。
node_id	不	字符串	当跃点字段的值不是 65,535 时，IFA 发起方节点、IFA 中转节点或 IFA 终结方节点的设备 ID。设备 ID 存在于 IFA 元数据堆栈中。 当跃点字段的值为 65,535 时，node_id字段表示 IFA 探测数据包所采用的完整路径。
node_name	不	字符串	如果之前将 Paragon Automation 配置为显示node_name，则显示与 node_id关联的 IFA 节点的名称。 如果未将Paragon Automation配置为显示node_name，则会显示node_id。
ingress_port	不	字符串	IFA 流通过的节点的入口端口。
egress_port	不	字符串	IFA 流流通过的节点的出口端口。
egress_portspeed	不	无符号整数 32	出口端口的速度（单位：千兆位/秒）。
congestion_bits	不	无符号整数 32	拥塞位，指示 IFA 数据包是否遇到拥塞。
queue_id	不	无符号整数 32	节点中 IFA 数据包所占用的队列的标识符 （ID）。
residence_time_ns	不	无符号整数 32	节点内 IFA 数据包所用时间（以纳秒为单位）。
rx_ts_ns	不	无符号整数 64	当 IFA 探测数据包进入节点时接收时间戳值。
延迟	不	无符号整数 64	当跃点字段不是 65,535 时，当前节点和上一个节点的接收时间戳之间的差值。 当跃点字段的值为 65,535 时，延迟字段表示完整路径的端到端延迟。

Paragon Automation 将 IFA 数据作为 IPFIX 记录提取，并在时间序列数据库 （TSDB） 中为每个 IPFIX 记录创建多行条目。TSDB 行捕获每跃点的详细信息，例如：

• 入口和出口端口
• 延迟
• 接收数据包 （RX） 时间戳
• 每个跃点递增的序列号
• 从发起方节点到终止节点的端到端延迟记录
