使用自定义选项配置安全边缘连接器

使用自定义提供商选项配置隧道调配或支持站点到站点 VPN。

瞻博网络 Mist™ 提供自定义隧道配置选项。只需进行最少的配置，您的 WAN 边缘设备就可以使用 IPsec 或 GRE 协议建立与安全服务边缘 （SSE） 的连接。

通过“自定义”选项，您可以灵活地指定用于最适合部署需求的确切加密和身份验证算法。

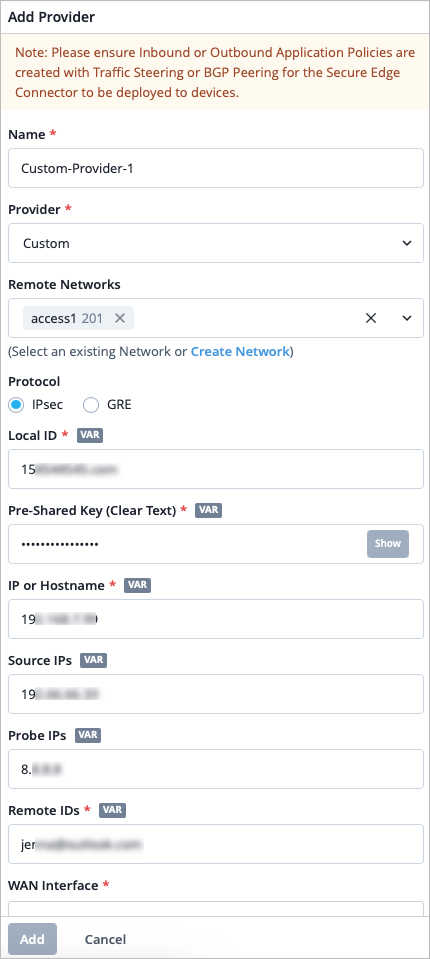

例如，您可以使用自定义隧道调配选项来设置站点到站点 VPN。站点到站点 VPN 是一种安全的软件定义网络连接，可通过互联网连接两个或两个以上的远程站点。企业使用这种类型的 VPN 安全高效地连接分支机构办公室、数据中心或其他远程位置。

配置隧道配置

开始之前：确保您手头有本地和远程网络帐户详细信息。

要配置从 WAN Edge 到 SSE 的隧道：

  1. 从瞻博网络 Mist 门户的左侧菜单中，导航至 WAN Edge 模板、中枢配置文件或设备。

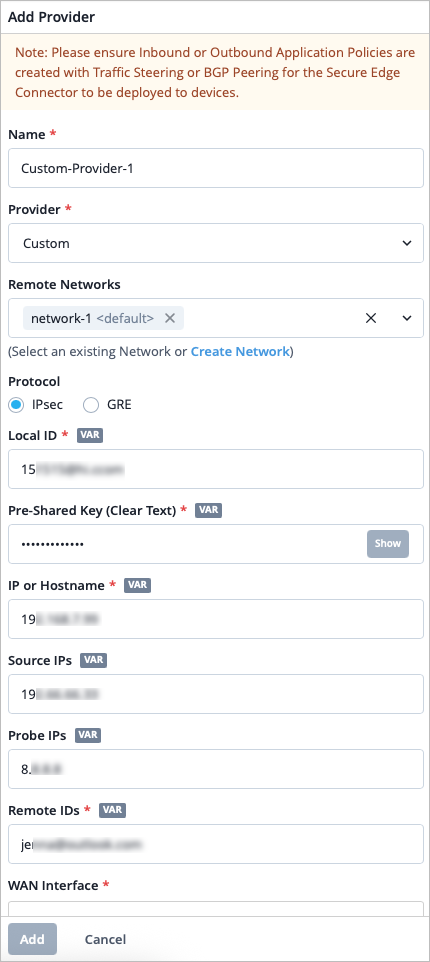

  2. 滚动到 Secure Edge Connectors 部分，单击 添加提供商，然后在侧面板中输入设置：
    表 1：添加提供商设置（IPsec 协议示例）
    字段 value
    姓名 输入服务的名称。
    提供商 选择自定义。
    远程网络 选择现有网络或创建网络。
    协议 选择 IPsec 或 GRE。然后输入所选协议的设置。
    本地 ID （仅限 IPsec） 输入本地帐户的登录 ID。
    预共享密钥（明文）（ 仅限 IPsec） 输入本地帐户的预共享密钥 （PSK）。PSK 的长度必须介于 6-255 个字符之间。
    IP 或主机名 输入 IP 地址或主机名。
    源 IP 输入隧道的源 IP 地址。
    探测 IP 输入探测器 IP 地址。您可以使用任何已知的 IP（例如：8.8.8.8）。
    远程 ID （仅限 IPsec） 提供远程帐户的登录 ID。
    WAN 接口 添加一个或多个 WAN 接口以配置主隧道和辅助隧道。如果添加多个 WAN 接口，则优先使用第一个接口。如果第一个接口关闭，则系统使用第二个接口建立隧道。

    单击“添加接口”后，从已为所选模板、中枢配置文件或设备配置的 WAN 列表中进行选择。
    IKEv2 提议 （仅限 IPsec） 保留默认值或点击添加提议。然后进入设置。
    IPsec 提议 点击 添加提议。对于 “加密算法”、“ 认证算法”和“ DH 组”，保留默认值或选择新值。然后点按“添加提案”标题栏中的蓝色复选标记。
    生存期（仅限 IPsec） 输入一个介于 180 到 86400 秒之间的值。

  3. 点击添加提供商侧面板底部的添加。

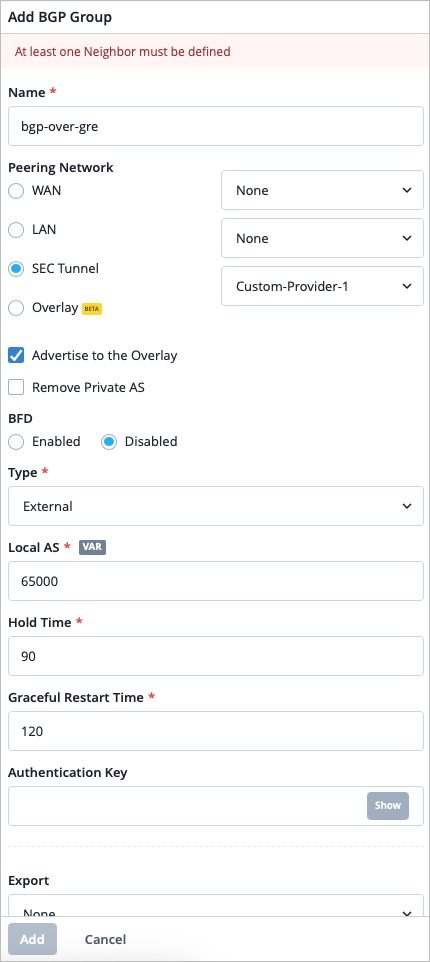

  4. 向下滚动到 BGP 部分，单击添加 BGP 组，然后输入设置。

    提示：

    • 对于对等网络，选择 SEC 隧道，然后选择您在步骤 2 中在安全边缘连接器中创建的同一提供程序。

    • 对于本地 AS，输入 WAN Edge 的 AS 编号或非默认 AS。

    您可以在输入设置时使用 表 2 来指导您。此示例演示了 BGP-over-GRE 配置。用户还可以在这种情况下配置 BGP-over-IPsec。

    • 表 2：GRE 协议的 BGP 组设置
      字段 value
      姓名 为 BGP 组命名，例如“BGP-over-GRE”。
      对等网络 选择 SEC 隧道，然后选择您在上述步骤 2 中配置的隧道。
      BFD 选择 “已禁用”。
      类型 选择外部。
      本地 AS 输入正在使用的 AS 的编号，例如 65000。
      等待时间 指定时间（以秒为单位），例如 90。
      平滑重启时间 指定时间（以秒为单位），例如 120。

    • 在邻居部分中，单击 添加邻居。添加 IP 地址 和 邻接方 AS 值。

    • 或者，您可以为路由的导入或导出添加 BGP 策略。

    有关其他 BGP 设置的帮助，请参阅 BGP。
  5. 添加 BGP 组。
  6. 滚动到“流量引导”部分，单击“添加流量引导”，然后输入设置。使用下表来指导您。请参阅流量引导规则。
    表 3：流量引导设置
    字段 value
    姓名 输入流量引导规则的名称。
    战略 选择一种策略。您可以根据拓扑和配置使用任何策略（有序/加权/ECMP）配置流量引导配置文件。
    添加路径 单击 添加路径并 输入以下详细信息。
    1. 类型 - 选择安全边缘连接器。
    2. 提供商 - 选择自定义。
    3. 名称 - 选择您在步骤 2 中创建的自定义提供程序的名称。

  7. 单击“添加路径”标题栏中的蓝色复选标记以保存路径设置。
  8. 单击侧面板底部的添加以添加流量引导策略。
  9. 滚动到“应用程序策略”部分，然后单击“添加应用程序策略”。使用下表来指导您。
    表 4：应用程序策略设置
    字段 value
    姓名 输入应用程序策略的名称。
    网络/用户 包括在步骤 2 中用于创建自定义提供程序的远程网络。我们将此网络放入应用策略中，以允许来自安全边缘连接器的入站访问。
    行动 选择允许流量到达其目标 的 操作。
    应用/目标 选择您希望网络/用户有权访问的应用。
    流量引导 选择您在步骤 6 中创建的流量引导策略，以便流量可以使用安全边缘隧道到达其目标。
  10. 单击页面右上角的保存以保存整个配置。

验证瞻博网络安全边缘隧道

在Mist门户上，您可以在 WAN Edge > WAN Edge 中验证已建立隧道的详细信息，然后单击 WAN Edge 洞察。您应该在“WAN 边缘事件）下看到”WAN 边缘隧道自动配置成功 “事件。

图 1：WAN 边缘事件 WAN Edge Events

导航到 WAN Edge > WAN Edge，然后向下滚动到 Secure Edge Connector 详细信息 部分，获取已建立隧道的状态详细信息。

图 2：已建立的安全边缘隧道 Established Secure Edge Tunnels

要验证创建的 GRE BGP会话，可以使用 WAN Edge 测试工具，导航到 WAN Edge > WAN Edge， > 单击 WAN Edge >公用事业 > 测试工具

  • 打开“ BGP ”选项卡> “摘要 ”选项卡> “显示摘要”。 您还可以在 “路由” 选项卡> 显示路由中验证隧道。

您可以在 WAN Edge Insights 页面上的探测统计信息下查看隧道统计信息。要查看此示例，请参阅隧道统计信息。
