拓扑(数据中心)

在将更改推送到活动蓝图之前,可以在暂存蓝图中查看渐进式更改。通过此暂存区域,您可以在部署网络之前验证挂起的更改是否符合您的意图,以及它们是否与可用资源和设备协同工作。

许多节点和链路操作都是从 拓扑 视图执行的。有关详细信息,请参阅 节点链接

可以将拓扑中的选择作为邻居、链接、接口或虚拟网络终结点(如果适用)进行查看。

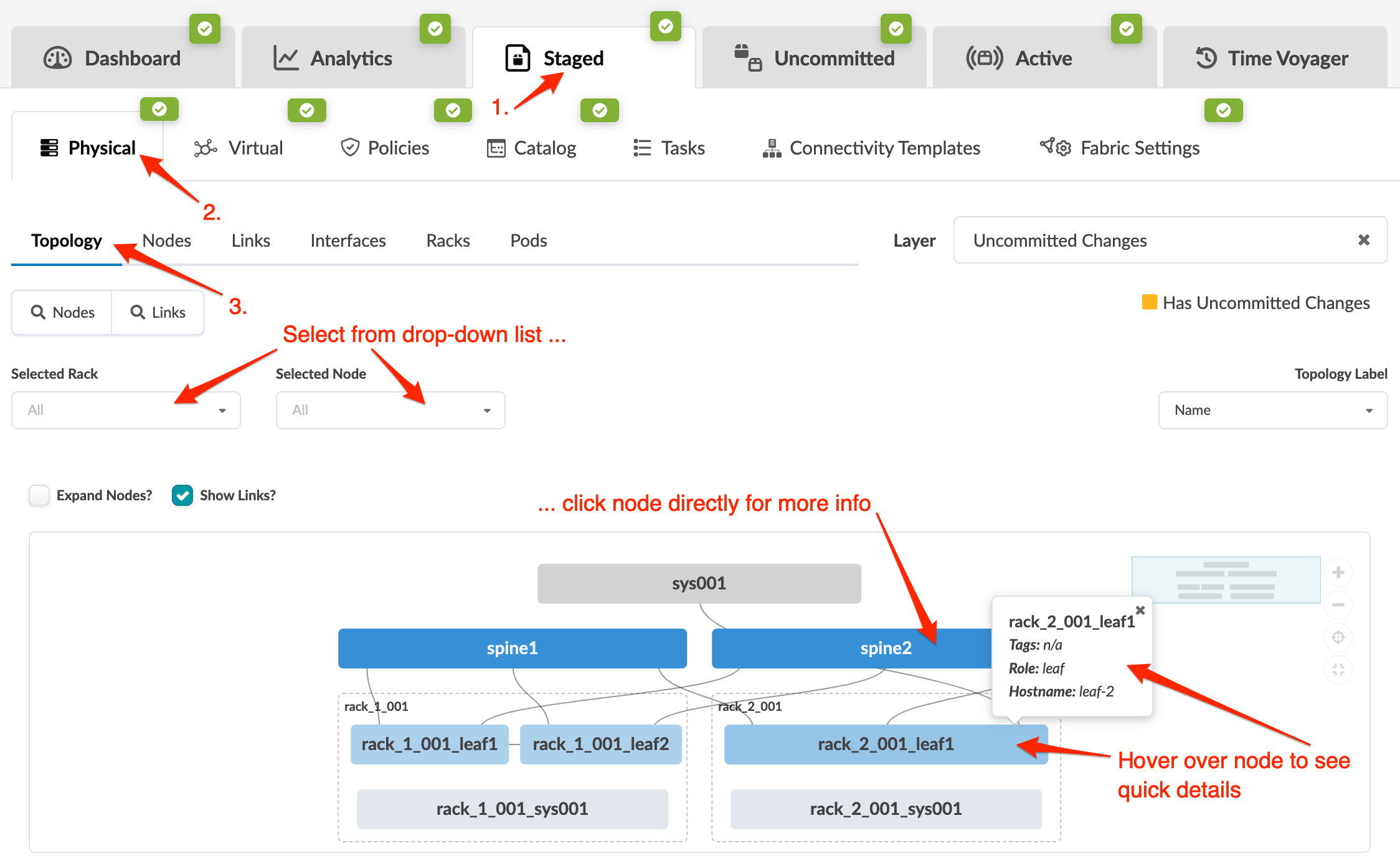

主拓扑视图

从蓝图中,导航到 分段>物理>拓扑

  • 要放大拓扑元素,请单击 展开节点 复选框。
  • 要显示元素之间的链接,请单击 “显示链接 ”复选框。
  • 要显示其他图层,请从 图层 下拉列表中选择该图层。 未提交的更改 是可以显示的图层之一的示例。具有未提交更改的节点以黄色显示。应用于此层的更改特定于节点本身,例如 ASN、环路 IP 地址和部署模式。它不适用于在这些节点上添加路由区域、虚拟网络或连接模板等更改。
  • 要显示其他信息(节点名称、主机名、角色、链接、标签(如果适用),请将鼠标悬停在节点或链接上。
  • 要显示不同的标签(名称、主机名、S/N),请从 拓扑标签 下拉列表中选择其他标签。
  • 要显示特定的机架拓扑,请单击机架元素或从 所选机架 下拉列表中选择机架。
  • 要显示特定节点拓扑,请单击拓扑中的节点元素,或从所选 节点 下拉列表中选择节点。

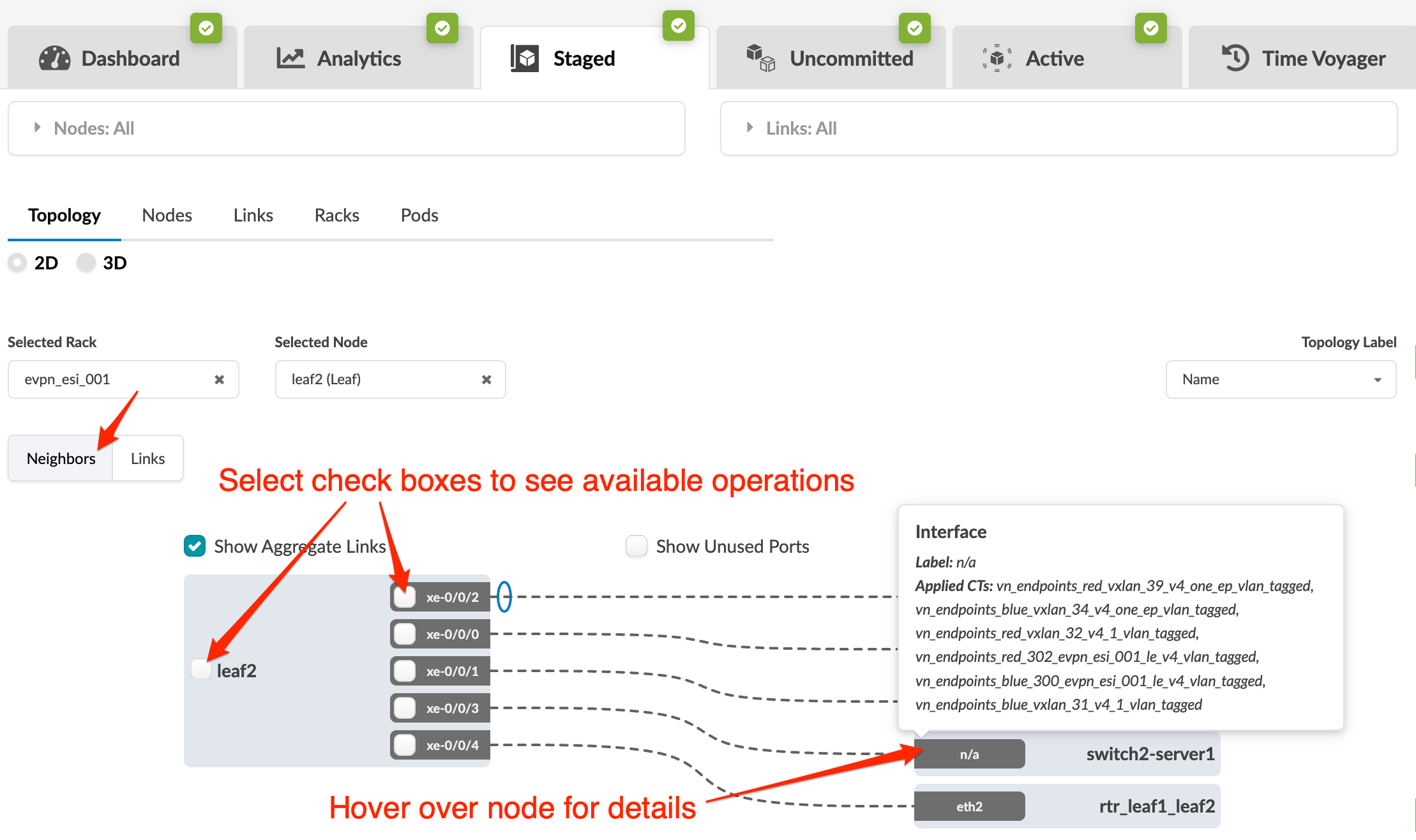

邻居选择视图

若要查看所选内容的相邻视图,请单击“ 相邻项”。

  • 要显示聚合链接,请单击显示 聚合链接 复选框。

  • 要显示未使用的端口,请单击 显示未使用的端口 复选框。

  • 要显示不同的标签(名称、主机名、S/N),请从 拓扑标签 下拉列表(右侧)中选择不同的标签。

  • 要显示特定邻居类型(所有邻居、通用、叶、主干等),请从 “显示 ”下拉列表中选择该类型。

  • 要显示选定节点或接口的可用操作,请选中相应的复选框。

  • 要查看详细信息,请将鼠标悬停在节点上。将鼠标悬停在通用系统上将显示已应用的连接模板。

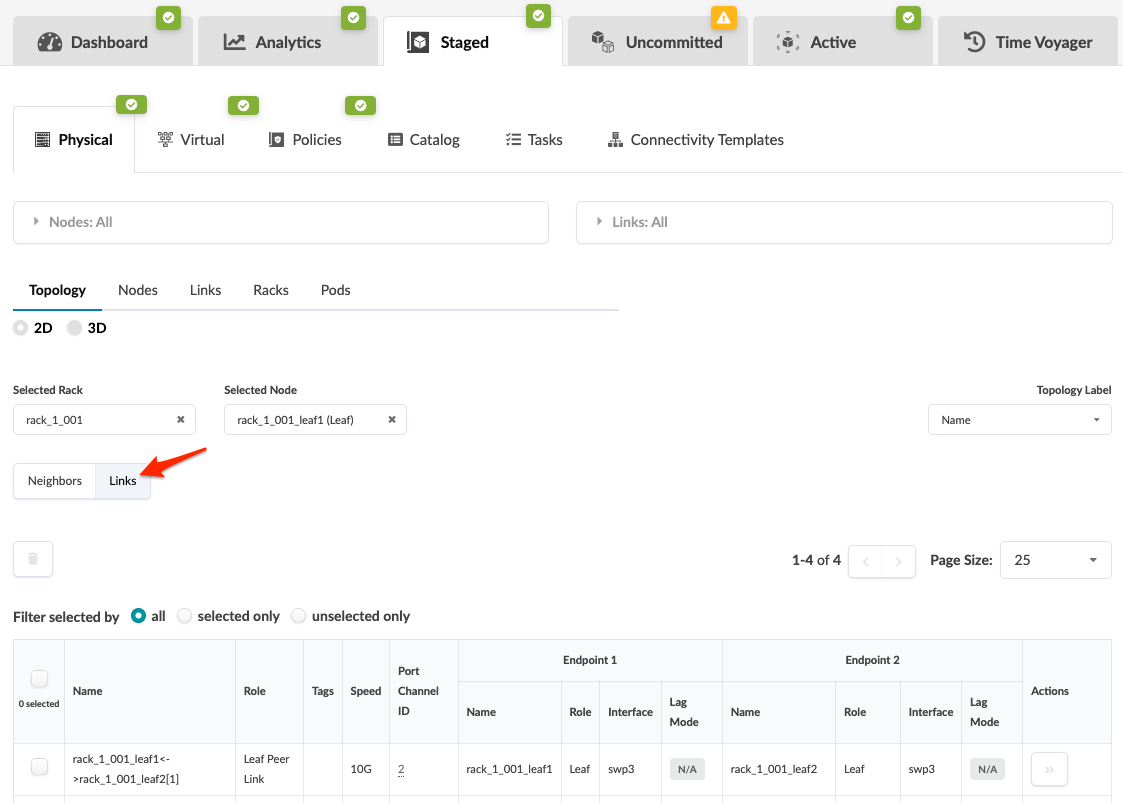

链接选择视图

若要查看所选内容的链接视图,请单击“ 链接”。

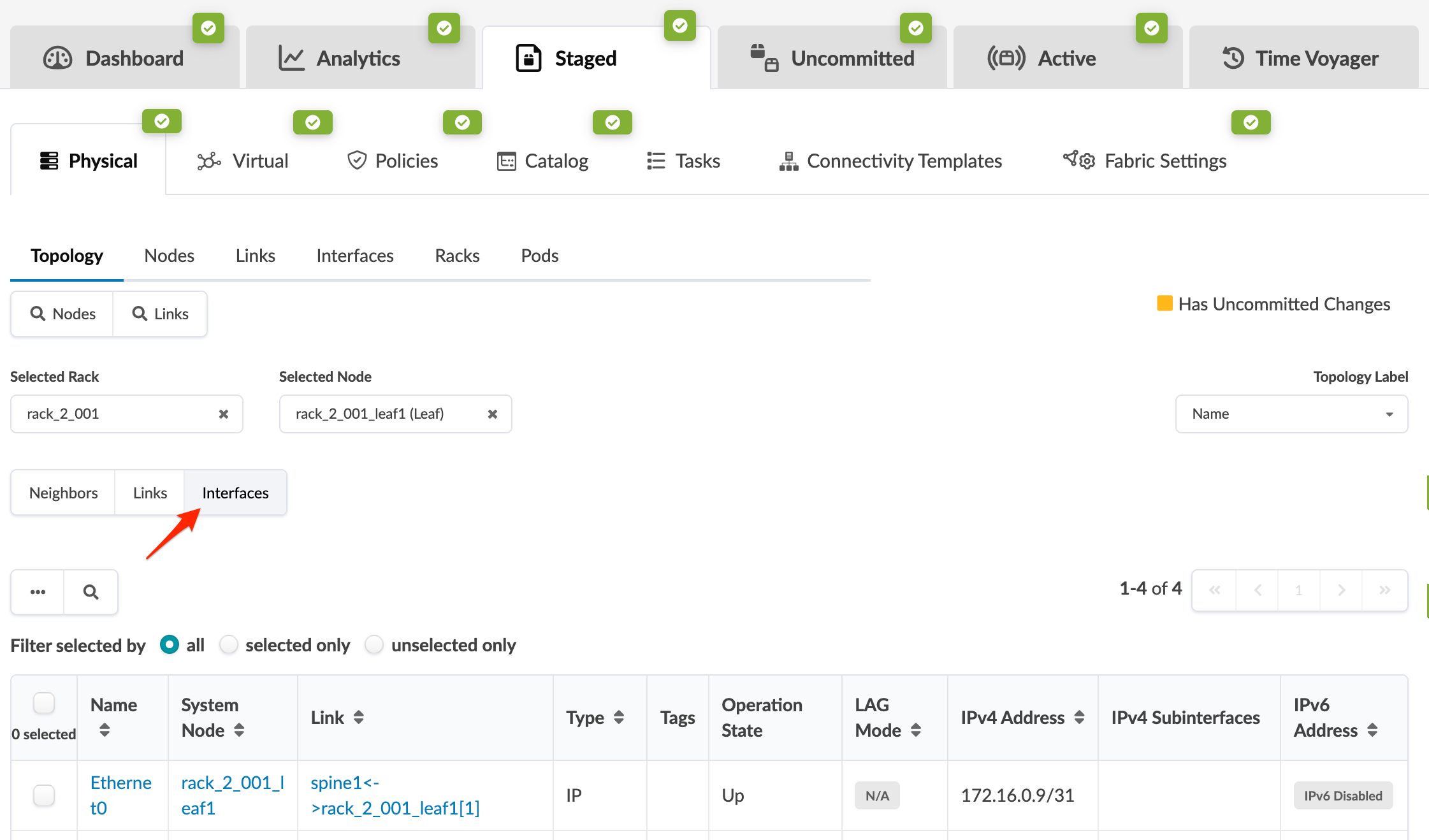

接口选择视图

要查看所选内容的接口视图,请单击 接口

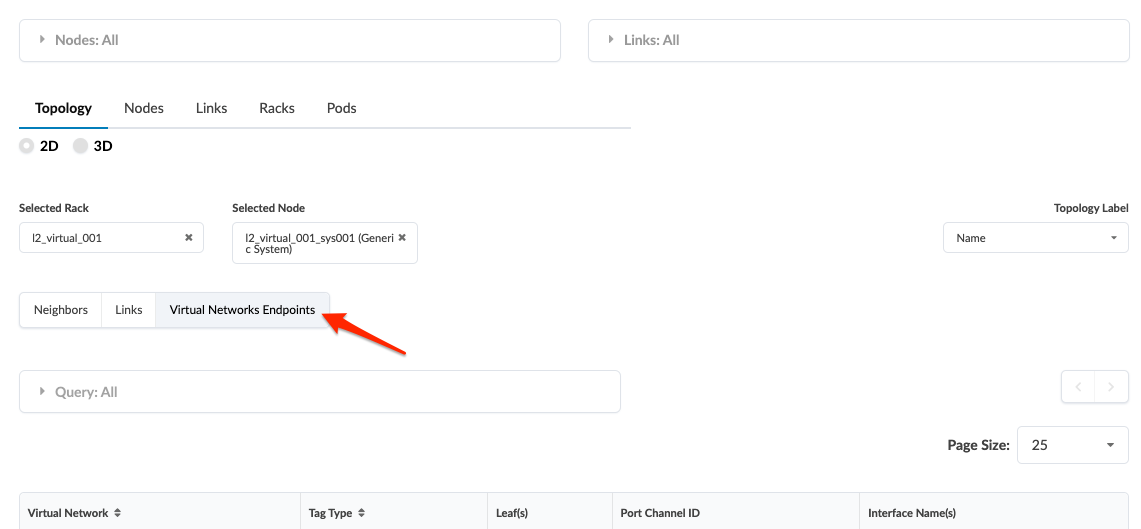

虚拟网络终结点

若要查看所选内容的虚拟网络终结点,请单击“ 虚拟网络终结点”。
