将 SRX5800 连接到电源

SRX5800 防火墙地面和电源连接所需的工具和部件

要为防火墙提供电源,您需要以下工具和部分:

  • 菲利普斯 (+) 起子,编号 1 和 2

  • 2.5 毫米平刀片 (–) 起子

  • 7/16 英寸。六边形头外部驱动插座扳手或坚果驱动器,扭力范围在 23 磅之间。(2.6 Nm) 和 25 磅英寸。(2.8 Nm) 拧紧扭力,用于拧紧直流防火墙上每个电源上的螺柱坚果。

  • 线切割机

  • 静电放电 (ESD) 地面腕带

SRX5800 防火墙的地面

警告:

为了满足安全和电磁干扰 (EMI) 要求并确保正常运行,必须先正确将防火墙机箱地面,然后才能连接电源。您必须将 SRX8500 设备安装在受限制的接入位置,并确保机箱始终保持正确连接。SRX5800 设备在机箱上提供一个双孔保护性地面终端。请参阅 图 1。在任何情况下,都使用此地线对机箱进行地面连接。对于交流供电系统,还必须使用交流电源线中的地线以及双孔地块连接。此经测试的系统通过双孔保护性地基终端满足或超过所有适用的 EMC 法规要求。

将一根地线连接到地地,然后使用两个螺丝将其连接到其中一个机箱地面点,从而对防火墙进行地面连接。您必须提供地线(防火墙随附电缆接线片)。

  1. 验证有执照的电工是否已将防火墙提供的电缆引线连接到地线。
  2. 将 ESD 地面表带固定在手腕上,并将表带连接到经认可的站点 ESD 地面点。查看您站点的说明。
  3. 在建立接地连接之前,请确保所有地面均干净,并具有鲜艳的光洁度。
  4. 将地线连接到适当的地地。
  5. 从站点 ESD 接地点断开 ESD 地表带。
  6. 将 ESD 地面表带固定在手腕上,并将表带连接到机箱上的一个 ESD 点。
  7. 将地线吊接在两个接地点之一上。正确的对大小为 UNC 1/4-20 螺丝和 1/4 英寸。拆装垫圈,在配件箱中提供。左侧对大小为 M6 公制螺丝。如果您希望使用公制大小的接地点,则必须提供适当的螺丝和拆分垫圈。
  8. 将地缆固定到接地点,首先用垫圈,然后如图 1 所示使用螺丝。
    图 1:连接地线 Connecting the Grounding Cable
  9. 穿上地线并验证它是否没有接触或阻止对防火墙组件的访问,并且它没有悬垂在人们可能绊倒的地方。

将电源连接到交流供电的 SRX5800 防火墙

警告:

为了满足安全和电磁干扰 (EMI) 要求并确保正常运行,必须先正确将防火墙机箱地面,然后才能连接电源。有关说明 ,请参阅部署 SRX5800 防火墙

谨慎:

请勿在同一防火墙内混用交流和直流电源。可能会损坏防火墙。

通过将交流电源的电源线连接到机箱上电源上方的交流设备入口,将交流电源连接到设备。如果防火墙由高容量电源供电,您还可以将交流电源连接到电源本身上的交流设备入口。防火墙不提供电源线;您必须单独订购。

将交流电源线连接到防火墙(请参阅 图 2图 3):

  1. 找到或获取要用于防火墙的电源线。电源线必须具有适合您地理位置的插头。
  2. 将 ESD 地面表带固定在手腕上,并将表带连接到机箱上的一个 ESD 点。
  3. 将每个电源上方机箱上的交流输入交换机移动到关闭 (O) 位置。如果防火墙配备了高容量交流电源,还必须将每个电源上的交流输入交换机移动到关闭 (O) 位置。
  4. 对于每个已安装的交流电源,将电源线连接到电源正上方机箱上的设备入口。
  5. 如果防火墙配备了高容量交流电源,还必须将电源线连接到每个电源上的设备入口。
  6. 将电源线插头插入外部交流电源插座。
    注意:

    每个电源都必须连接到一个专用的交流电源和一个专用的客户现场断开器。我们建议使用最小 15 A (250 VAC),或者根据本地代码的要求。

  7. 适当地穿好电源线。验证电源线不会阻挡排气口和防火墙组件的访问权限,或遮盖人们可能绊倒的地方。
  8. 对剩余电源重复步骤 3 到步骤 7

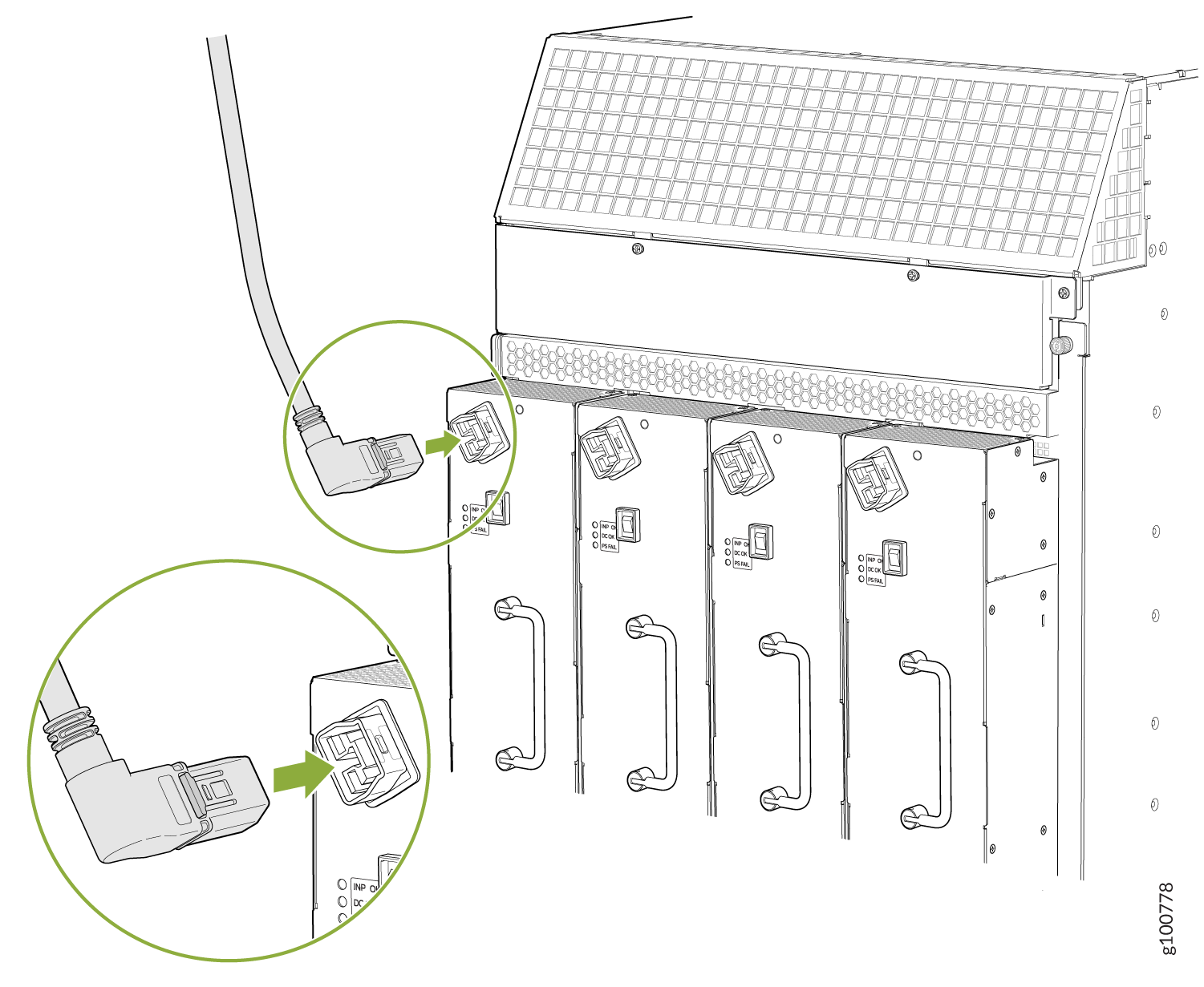

图 2:将交流电源连接到防火墙(标准容量电源) Connecting AC Power to the Firewall (Standard-Capacity Power Supplies)
图 3:将交流电源连接到防火墙(高容量电源) Connecting AC Power to the Firewall (High-Capacity Power Supplies)

通过高容量第二代电源将电源连接到 SRX5800 防火墙

此过程至少需要两根交流标称 220 VAC 20 安培电源线。

要安装带有高容量第二代交流电 (MX960-PSM-5K-AC) 电源的 SRX5800 防火墙并开机,请执行以下步骤。
  1. 验证电源上的电源开关是否处于关闭 (O) 位置。
  2. 请确保空电源插槽下方的释放杆锁定在逆时针位置(请参阅图 4)。

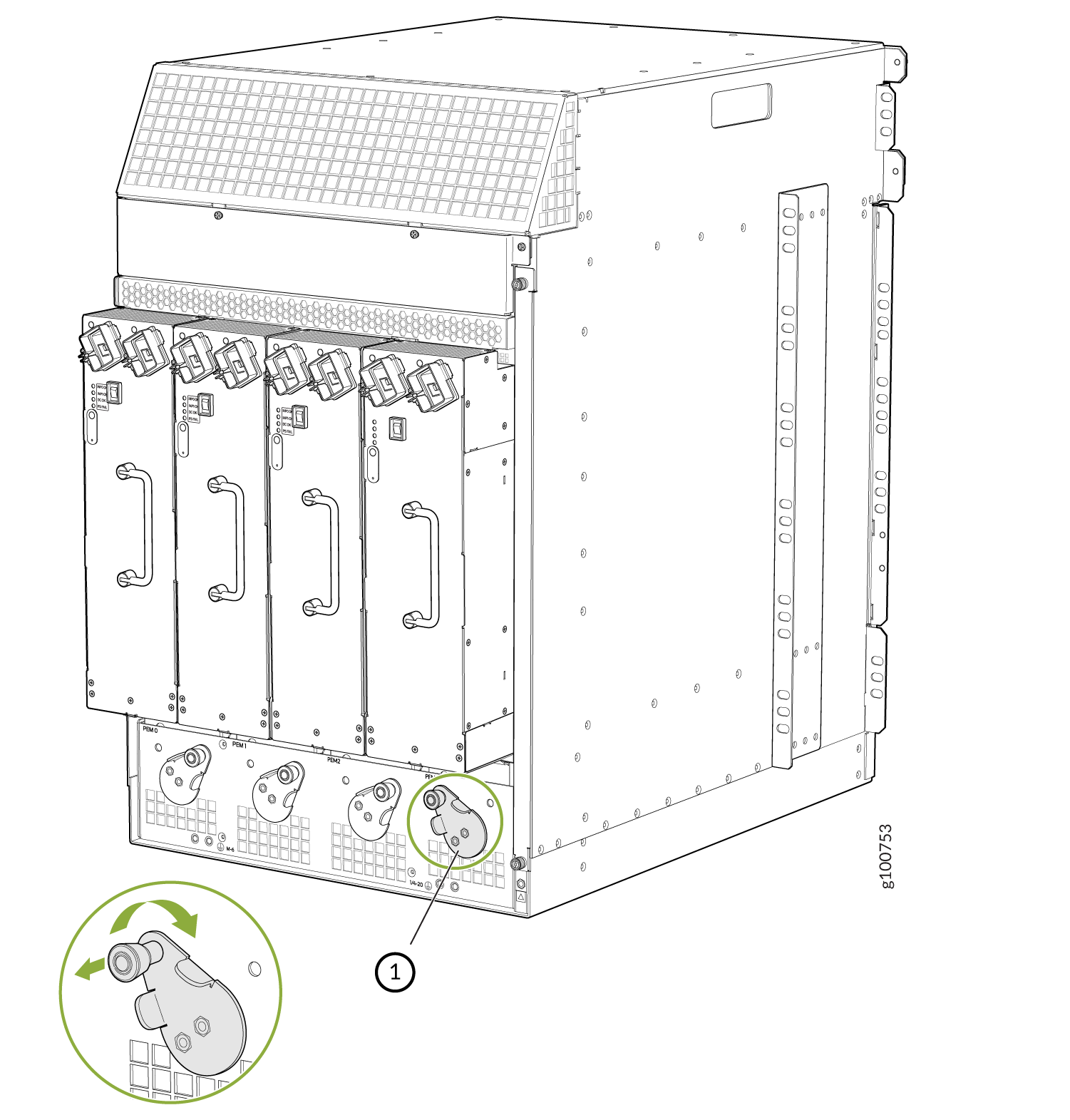

    图 4:已安装高容量第二代交流电源的 SRX5800 防火墙 SRX5800 Firewall with High-Capacity Second Generation AC Power Supplies Installed

    如有必要,将释放杆中的弹簧加载锁定针从机箱上拉出,并逆时针旋转释放杆,直到其停止。松开版本杠杆中的锁定针脚。请确保针脚位于机箱的相应孔内。

  3. 在电源上,将金属盖从输入模式交换机上旋转,以露出交换机。
  4. 如果计划连接一个源,请将输入模式交换机移动到位置 0;如果计划连接两个源,请将位置 1 移动到(请参阅图 5)。
    图 5:SRX5800 高容量第二代交流电源输入模式交换机 SRX5800 High-Capacity Second-Generation AC Power Input Mode Switch
    1

    1 (如果连接两个源)

    2

    0 (如果连接一个源)

    谨慎:

    请勿使用铅笔,因为碎片会脱落并造成电源损坏。

  5. 用双手将电源直接滑入机箱,直到电源已完全就位在机箱插槽中。电源面板将突出在机箱之外。

    由释放杆控制的金属外壳上的小卡舌必须位于电源底部的相应插槽内部(请参阅 图 4)。此选项卡用于拔下机箱插槽中的电源,然后拔下电源。

  6. 在用一只手牢牢地推动电源面板上的把手时,用另一只手将释放杆上的弹簧加载锁定针从机箱上拉开,并顺时针转动释放杆,直到它停止。
  7. 松开版本杠杆中的锁定针脚。请确保针脚位于机箱的相应孔内。
  8. 请确保机箱盖已连接到机箱上的配电单元上。
  9. 请确保已连接地线,请参阅。
  10. 找到具有适合您地理位置的插头类型的电源线(请参阅)。
  11. 将电源线直接插入机箱中的相应设备入口。如果在双馈模式下使用电源,请将第二根电源线插入电源上的插座。

    使用螺丝刀拧紧固定器上的螺丝,防止交流电源线丢失。请参阅 图 6

    注意:

    每个电源都必须连接到一个专用的交流电源和一个专用的客户现场断开器。

    注意:

    要使用满容量的第二代高容量交流电源,您必须将其切换为两个馈电模式,并为每个电源使用两根电源线。请参阅 图 6

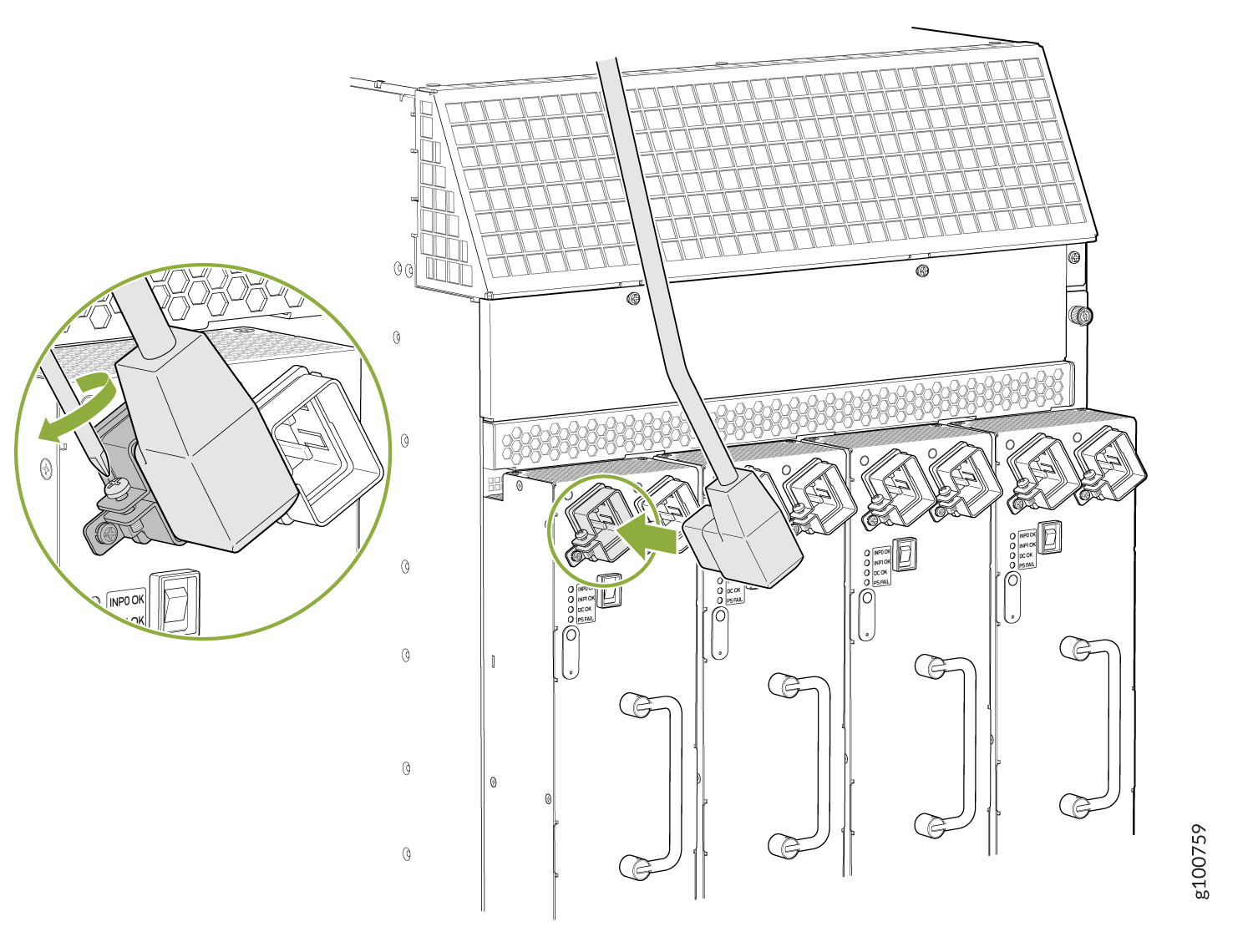

    图 6:SRX5800,带一个高容量第二代交流电源连接 SRX5800 with One High-Capacity Second-Generation AC Power Feed Connected

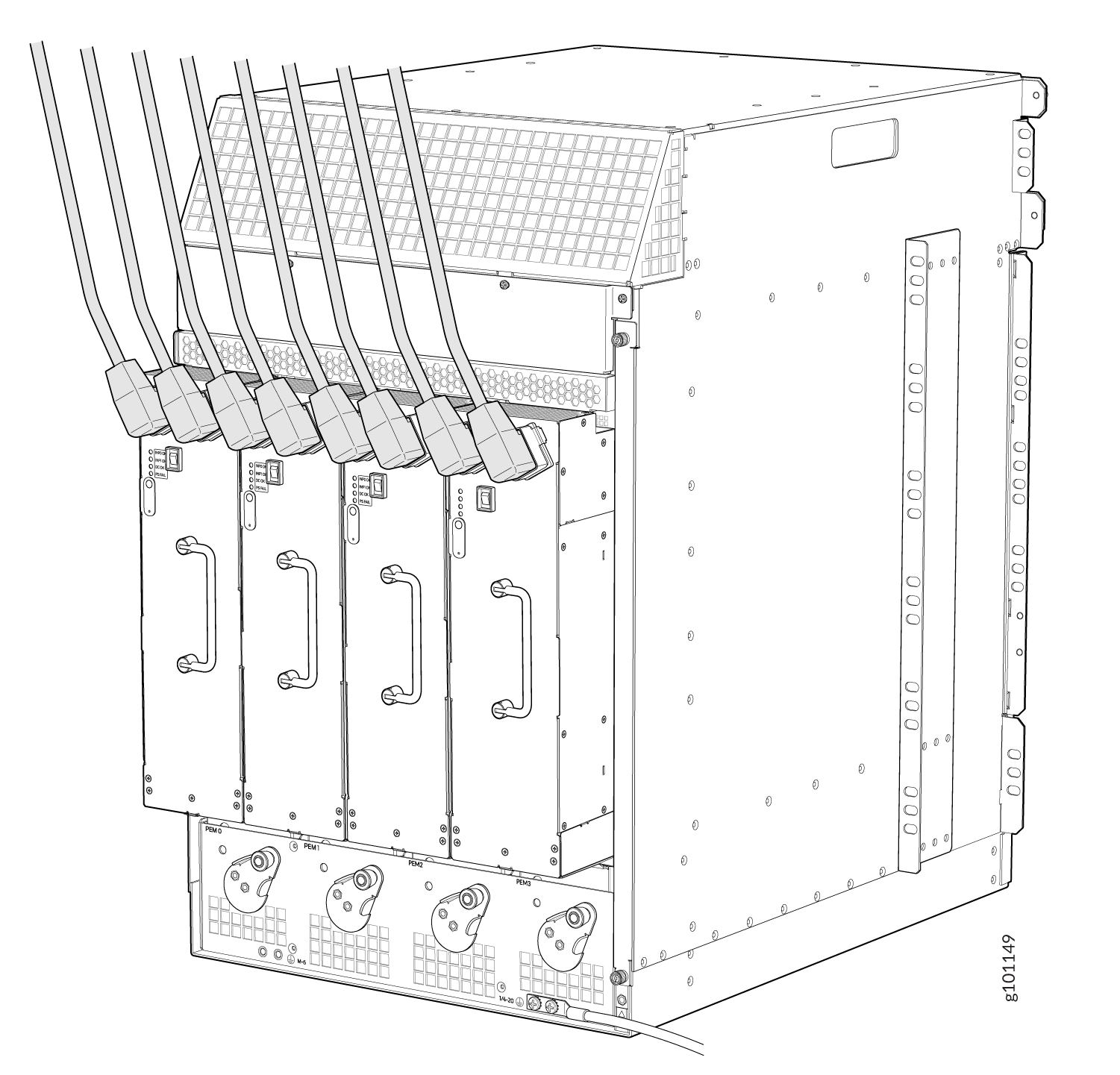

    图 7:同时采用高容量第二代交流电源连接的 SRX5800 with Both High-Capacity Second-Generation AC Power Feeds Connected SRX5800
  12. 适当地穿好电源线。验证电源线不会阻挡出气口并访问路由器组件,并且它们不会悬垂在人们可能绊倒的地方。
  13. 将交流输入交换机从电源上方移动到 On (-) 位置。请参阅图 8。这是您唯一必须打开的交换机。

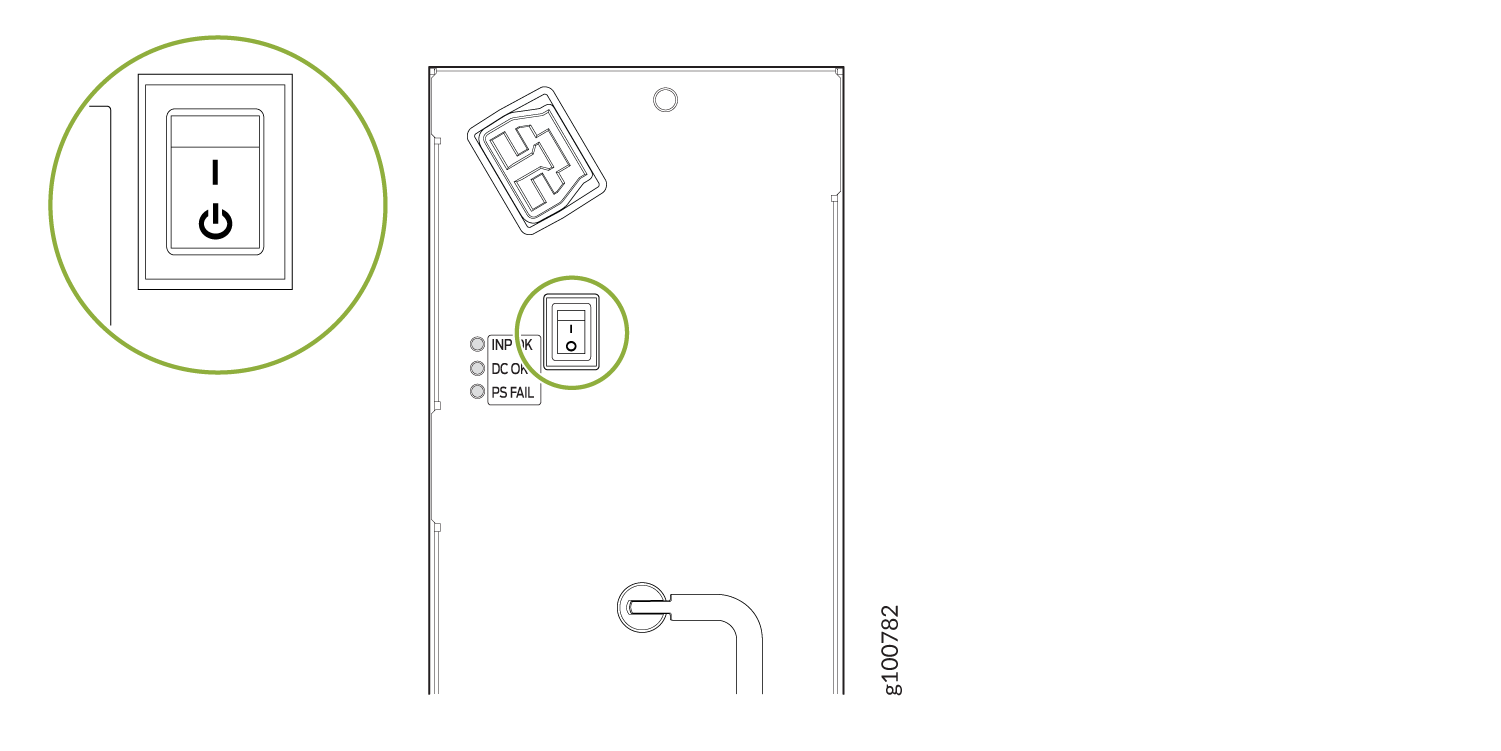

    图 8:带高容量第二代交流电源输入交换机 SRX5800 with High-Capacity Second-Generation AC Power Supplies Input Switch的 SRX5800
  14. 如果电源安装正确且运行正常, 则 IN1 OKIN2 OK (仅限双馈电模式) 直流 LED 会稳定亮起, PS FAIL LED 不会亮起。请参阅 表 1
    表 1:高容量第二代交流电源 DIP 交换机位置和 LED 行为

    互连输入

    DIP 交换机位置

    Led

    INP0 OK

    INP1 OK

    数据中心正常

    PS 失败

    INP0 已连接,INP1 已断开连接

    0(1 个输入)

    绿色

    关闭

    绿色

    关闭

    INP0 断开连接,INP1 已连接

    0(1 个输入)

    关闭

    绿色

    绿色

    关闭

    INP0 已连接,INP1 已连接

    0(1 个输入)

    绿色

    绿色

    绿色

    关闭

    INP0 已连接,INP1 已断开连接

    1(2 个输入)

    绿色

    关闭

    关闭

    INP0 断开连接,INP1 已连接

    1(2 个输入)

    关闭

    绿色

    关闭

    INP0 已连接,INP1 已连接

    1(2 个输入)

    绿色

    绿色

    绿色

    关闭


  15. 重复步骤 1-12,根据需要在其他插槽中安装电源。

打开交流电源 SRX5800 防火墙

要开机交流防火墙:

  1. 验证电源是否已完全插入机箱。
  2. 验证每个交流电源线是否已安全地插入其设备入口。
  3. 验证外部管理设备是否已连接到其中一个路由引擎端口(AUX控制台以太网)。
  4. 打开外部管理设备的电源。
  5. 打开专用客户现场的电路开关。遵循站点的 ESD 和安全说明。
  6. 将 ESD 地面表带固定在手腕上,并将表带连接到机箱上的一个 ESD 点。
  7. 将每个电源上方的机箱中的交流交换机切换到 On (-) 位置。
  8. 如果防火墙已安装高容量电源,则还必须将每个电源顶部的交流交换机移动到 on (|) 位置。
  9. 验证每个已安装电源的以下 LED 指示:
    • 对于标准容量交流电源,验证 交流正常直流正常 LED 是否稳定亮起,以及 PS FAIL LED 是否亮起。

    • 对于高容量交流电源,验证 直流 OK LED 灯是否稳定,以及 PS FAIL LED 是否亮起。此外,如果上部交流馈电(位于电源上方的机箱上)已连接并接收电源,则 AC-1 OK LED 应稳定亮绿;如果较低的交流馈电(电源本身)已连接并接收电源, 则 AC-2 OK LED 应稳定亮绿。

    注意:

    电源开机后,可能需要长达 60 秒的时间才能显示状态指示器(例如电源 show chassis 上的状态 LED 和命令显示),以指示电源运行正常。忽略前 60 秒内出现的错误指示器。

    如果任何状态 LED 指示电源运行不正常,请重复安装和布线过程。

  10. 在连接到路由引擎的外部管理设备上,监控启动过程,以验证系统是否已正确启动。
    注意:

    如果系统在开机时完全关闭,则路由引擎将随着电源完成其启动顺序而启动。通常,防火墙将从 CompactFlash 卡上的 Junos OS 映像启动。

    开机后,请至少等待 60 秒才能关闭电源。

通过高压第二代通用 (HVAC/HVDC) 电源将电源连接到 SRX5800 防火墙

要安装和供电高压第二代通用 (HVAC/HVDC) 电源,请执行以下步骤。

  1. 验证电源上的电源开关是否处于关闭 (O) 位置。
  2. 请确保空电源插槽下方的释放杆锁定在逆时针位置(请参阅图 9)。
    图 9:安装了高压第二代通用(HVAC 或 HVDC)的 SRX5800 防火墙 SRX5800 Firewall with High-Voltage Second-Generation Universal (HVAC or HVDC) Installed

    如有必要,将释放杆中的弹簧加载锁定针从机箱上拉出,并逆时针旋转释放杆,直到其停止。松开版本杠杆中的锁定针脚。请确保针脚位于机箱的相应孔内。

  3. 在电源上,将金属盖从输入模式交换机上旋转,以露出交换机。
  4. 用双手将电源直接滑入机箱,直到电源已完全就位在机箱插槽中。电源面板突出在机箱之外。

    由释放杆控制的金属外壳上的小卡舌必须位于电源底部的相应插槽内部。此选项卡用于拔下机箱插槽中的电源,然后拔下电源。

  5. 在用一只手牢牢地推动电源面板上的把手时,用另一只手将释放杆上的弹簧加载锁定针从机箱上拉开,并顺时针转动释放杆,直到它停止。
  6. 松开版本杠杆中的锁定针脚。请确保针脚位于机箱的相应孔内。
  7. 请确保盖连接到高压第二代通用(HVAC 或 HVDC)电源机箱上的配电单元上。
  8. 确保已连接地线
  9. 找到具有适合您地理位置的插头类型的电源线。
  10. 将电源线直接插入机箱中的相应设备入口
    注意:

    每个电源都必须连接到一个专用电源和一个专用的客户现场断开器。

    图 10:具有一个高压第二代(HVAC 或 HVDC)馈电连接的 SRX5800 Firewall with One High-Voltage Second-Generation (HVAC or HVDC) Power Feed Connected SRX5800 防火墙
  11. 适当地穿好电源线。验证电源线不会阻挡出气口并访问路由器组件,并且它们不会悬垂在人们可能绊倒的地方。
  12. 将电源上方的输入交换机移动到 On (-) 位置。
    图 11:高压第二代(HVAC 或 HVDC)MX960 交流电源输入模式交换机 High-Voltage Second-Generation (HVAC or HVDC)MX960 AC Power Input Mode Switch

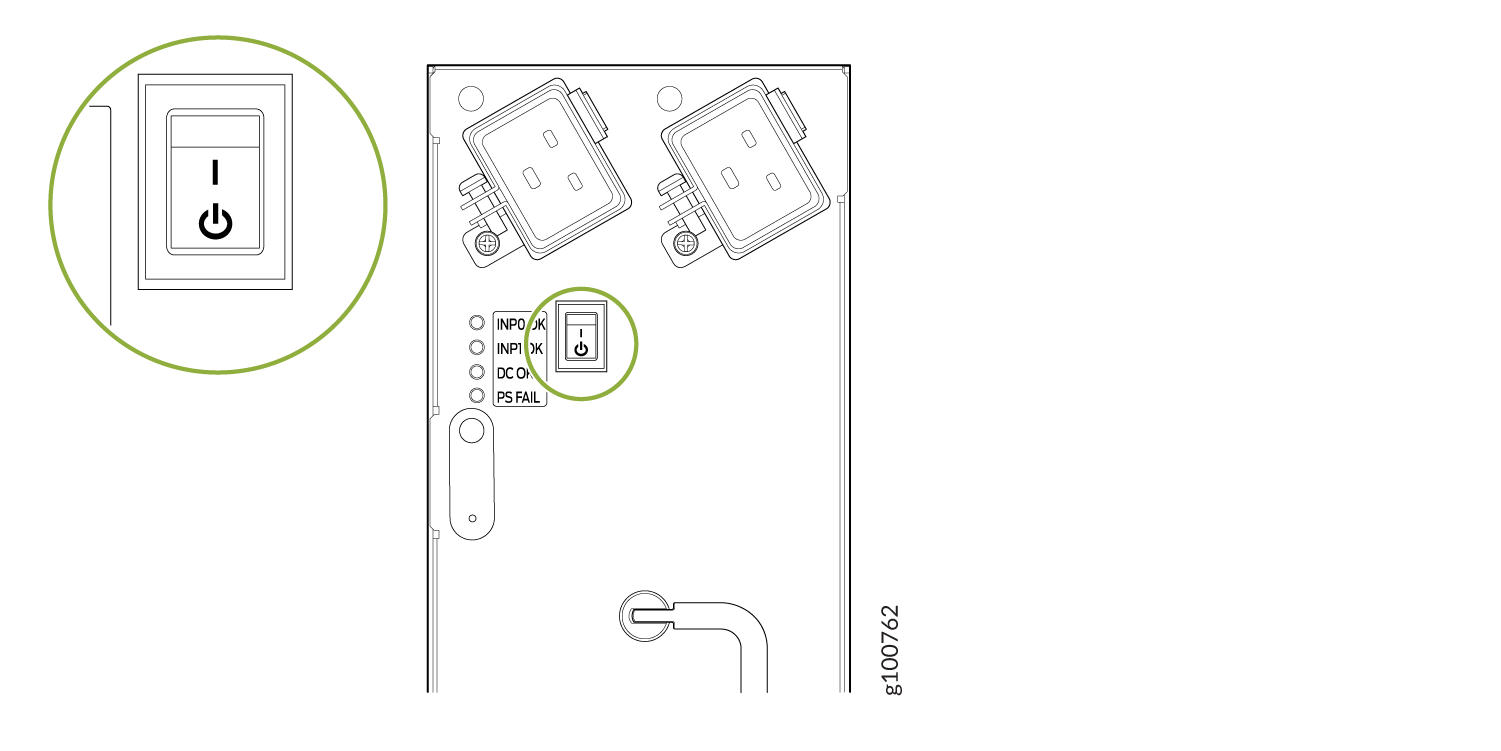

  13. 如果电源安装正确且运行正常,则 INP OK DC OK LED 会稳定亮起,PS FAIL LED 不会亮起。
  14. 重复步骤 1-12,在插槽 1、2 和 3 中安装电源(如果需要)。

将电源连接到直流供电的 SRX5800 防火墙

警告:

在执行直流电源程序之前,请确保直流电路没有电源。为了确保所有电源均关闭,请找到为直流电路提供服务的板上的配电盘,将断开器切换至关闭位置,并将断开开关的开关手柄胶带在关闭位置。

警告:

为了满足安全和电磁干扰 (EMI) 要求并确保正常运行,必须先正确将防火墙机箱地面,然后才能连接电源。有关说明 ,请参阅部署 SRX5800 防火墙

谨慎:

请勿在同一防火墙内混用交流和直流电源。可能会损坏防火墙。

通过将电源电缆从外部直流电源连接到电源面板上的终端螺柱,将直流电源连接到防火墙。您必须提供电缆(防火墙随附电缆接线块)。

将直流电源电缆连接到防火墙:

  1. 关闭专用客户现场的电路开关。请确保直流电源电缆引线上的电压为 0 V,且电缆引线在安装过程中不会处于活动状态。
  2. 将 ESD 地面表带固定在手腕上,并将表带连接到机箱上的一个 ESD 点。
  3. 将电源面板上的直流断开器移动到关闭 (O) 位置。
  4. 取下透明塑料盖,保护面板上的终端螺柱。
  5. 在连接到电源之前,验证直流电源电缆是否已正确标记。在典型的配电方案(其中回传器连接到电池厂的机箱地)中,您可以使用万用表验证 –48VRTN 直流电缆对机箱地面的阻力:
    • 到机箱地面的阻力非常大(表示开路)的电缆为 –48V

    • 到机箱地面的阻力极低(表示闭路)的电缆为 RTN

    谨慎:

    必须确保电源连接保持适当的极性。电源电缆可能被标记为 (+)(–), 以表示其极性。直流电源线没有标准颜色编码。您现场的外部直流电源使用的颜色编码决定了连接到每个电源上终端螺柱的电源线上引线的颜色编码。

  6. 在电缆周围安装热缩管绝缘层。

    要安装热缩管:

    1. 将管道滑过电缆连接到接线盒的部分。确保管道覆盖电线的末端和连接的接线盒。

    2. 用热枪收缩管道。请确保均匀加热管道的四面,使其在电缆周围紧密收缩。

    图 12 显示了安装热缩管的步骤。

    注意:

    管道不要过热。

    图 12:如何安装热缩管 How to Install Heat-Shrink Tubing
  7. 从终端螺柱上取出坚果和垫圈。(使用 7/16 英寸的坚果驱动程序或插座扳手))
  8. 将每个电源线扣到终端螺柱上,首先使用分体垫圈,然后用螺母(请参阅图 13)。在 23 磅之间应用。(2.6 Nm) 和 25 磅英寸。每个坚果的扭力(2.8 Nm)。(使用 7/16 英寸的坚果驱动程序或插座扳手))
    1. 将每个正 (+) 直流电源电源线固定到 RTN (返回)终端。

    2. 将每个负 (–) 直流电源电缆都固定到 –48V (输入)终端。

    插槽 PEM0PEM1 中的直流电源必须由来自馈电 A 的专用电源供电,插槽 PEM2 和 PEM3 中的直流电源必须由馈电 B 派生的专用电源供电。此配置为系统提供通常部署的 A/B 源冗余。

  9. 对于标准容量的直流电源,将每个直流电源线固定到其应变消除托架上,如下所示:
    1. 松开电源面板下边缘电缆约束上的固定螺丝。
    2. 通过电缆约束的左右两侧路由正直流和负直流电缆。
    3. 拧紧电缆约束固定螺丝,将电源线固定到位。
  10. 更换面板上终端螺柱上的透明塑料盖。
  11. 验证电缆连接是否正确、电缆未接触或阻止对防火墙组件的访问,以及它们是否没有叠加在人们可能绊倒的地方。
  12. 对剩余电源重复步骤 311
图 13:将直流电源连接到防火墙(标准容量 SHown,高容量类似) Connecting DC Power to the Firewall (Standard-Capacity SHown, High-Capacity Similar)

开机直流供电的 SRX5800 防火墙

要开机 DC 供电的防火墙:

  1. 验证外部管理设备是否已连接到其中一个路由引擎端口(AUX控制台以太网)。
  2. 打开外部管理设备的电源。
  3. 验证电源是否已完全插入机箱。
  4. 验证电源电缆是否已连接到相应的终端:将正 (+) 源电缆连接到回传终端(标记为 RTN),将负 (–) 源电缆连接到输入终端(标记为 –48V)。
  5. 打开专用客户现场的电路中断器,为直流电源线供电。遵循您站点的过程。
  6. 检查 INPUT OK LED 是否呈绿色稳定亮起,以验证电源是否存在。
  7. 如果电源不存在:
    • 验证保险丝安装是否正确,并在电池分配保险丝板或保险丝托架上打开中断器。

    • 在电源终端用电表检查电压,了解正确的电压水平和极性。

  8. 将 ESD 地面表带固定在手腕上,并将表带连接到机箱上的一个 ESD 点。
  9. 将直流电源上的直流配电器移动到 On (|) 位置。
  10. 验证 LED 上的中断器 是否持续点亮绿色。
  11. 验证 PWR OK LED 是否常亮绿色,表明电源安装正确且运行正常。
    注意:

    电源开机后,可能需要长达 60 秒的时间才能显示状态指示器(例如电源 show chassis 上的状态 LED 和命令显示),以指示电源运行正常。忽略前 60 秒内出现的错误指示器。

    如果任何状态 LED 指示电源运行不正常,请重复安装和布线过程。

  12. 在连接到路由引擎的外部管理设备上,监控启动过程,以验证系统是否已正确启动。
    注意:

    如果系统在开机时完全关闭,则路由引擎将随着电源完成其启动顺序而启动。通常,防火墙将从 CompactFlash 卡上的 Junos OS 映像启动。

    打开电源后,请至少等待 60 秒,然后再关闭。

关闭 SRX5800 防火墙的电源

注意:

关闭电源后,请至少等待 60 秒,然后再重新打开。

要关闭防火墙:

  1. 在连接到路由引擎的外部管理设备上,发出 request system halt 操作模式命令。命令会彻底关闭路由引擎,从而保留其状态信息。
  2. 等待控制台上出现消息,确认操作系统已停止。

    有关命令的更多信息,请参阅 www.juniper.net/documentation/ 上的 Junos OS 系统基础知识和服务命令参考

  3. 将 ESD 地面表带固定在手腕上,并将表带连接到机箱上的一个 ESD 点。
  4. 关闭电源:
    • 对于交流供电的防火墙,将机箱上的交流输入交换机移动到每个交流电源上方的关闭 (O) 位置。如果防火墙配备了高容量交流电源,还必须将每个电源上的交流输入交换机移动到关闭 (O) 位置。

    • 对于直流供电的防火墙,将每个直流电源面板上的直流断开器移动到关闭 (O) 位置。
