SRX5400防火墙电源系统概述

防火墙使用交流或直流电源。

注意：

SRX5400 防火墙和 SRX5600 防火墙使用相同的电源型号。

默认情况下，防火墙可配置两个、三个或四个交流电源（可选地可以添加第四个电源）或两个直流电源。交流电源水平位于机箱后部的插槽 PEM0 到 PEM3 （从左到右）中，直流电源位于插槽 PEM0 和 PEM2 中。电源连接到中板，中板根据防火墙组件的电压要求，将电源产生的不同输出电压分配给防火墙组件。每个电源都由其自己的内部冷却系统冷却。

谨慎：

防火墙不能同时由交流和直流电源供电。防火墙在初次开机时检测到的第一种电源类型决定了防火墙允许的电源类型。防火墙禁用了所有已安装的其他类型的电源。如果在防火墙运行时安装其他类型的电源，防火墙将禁用电源并生成告警。

冗余电源可热拔除和热插入。从使用非冗余电源配置的防火墙中卸下电源时，防火墙可能会关闭，具体取决于您的配置。

表 1 总结了可用的电源类型、输出容量以及冗余和配电方案。有关电源规格的详细信息，请参阅 SRX5400防火墙交流电源规格或 SRX5400防火墙直流电源规格。

表 1：电源类型汇总
电源类型	输入条件（如有）	最大输出	冗余
交流	低线（110 V 输入）	1167 瓦	2+1
交流	高线路（220 V 输入）	2050 瓦	2+1 仅用于 PSU 冗余 2+2 同时用于 PSU 和馈电冗余
直流	DIP=0（60 A 输入）	2240 瓦	1+1
直流	DIP=1（80 A 输入）	2440 瓦	1+1

在所有电源配置中，配电和总功率由防火墙机箱中的所有组件共享。电源保证为系统提供足够的电力。在低线路（110VAC 输入）和高压线路（220VAC 输入）配置中，需要两个电源来支持防火墙电气要求。

注意：

交流电源没有插槽限制。如果您使用的是直流电源，请使用如表 2 所示的插槽。

表 2：PSU 插槽限制
电源	最低 PSU 要求	PEM 插槽	PSU 冗余要求	PEM 插槽
110V 交流电源单元	2	任何	3	任何
220V 交流电源单元	2	任何	2+1 仅用于 PSU 冗余 2+2 同时用于 PSU 和馈电冗余	任何
直流电源单元	1	PEM0 和 PEM2	2	PEM2

SRX5400防火墙交流电源

每个交流电源都由一个交流设备入口、一个交流开关、一个风扇和 LED 组成，用于监控电源的状态。图 1 显示了电源。每个入口都需要一个专用的交流电源和一个专用的 16 A @ 100 VAC 或 16 A @ 200 VAC 断路器，或者根据当地法规的要求。

图 1：交流电源

Line drawing of a power supply unit with ventilation holes, power switch, indicator lights labeled AC OK, DC OK, PS FAIL, and a handle for rack insertion.

警告：

防火墙是安装在访问受限位置的可插拔 A 类设备。除了电源线的接地引脚外，它还在机箱上提供了一个单独的保护性接地端子（尺寸为 UNC 1/4-20 接地接线片）。这个单独的保护性接地端子必须永久接地。

注意：

SRX5400 防火墙和 SRX5600 防火墙使用相同的电源型号。

SRX5400防火墙交流电源规格

表 3 列出了交流电源电气规格。

表 4 列出了交流电源系统电气规格。

表 3：交流电源电气规格
项目	规范
最大输出功率	1167 W（低线路） 2050 W（高线路）
交流输入额定电流	最大 16 A @ 110 VAC 最大 15.1 A @ 200 VAC
交流输入电压	工作温度范围：100 - 240 VAC（标称）
交流输入线路频率	50 至 60 Hz（标称值）

表 4：交流电源系统规格
项目	低线（110V）	高线（220V）
冗余	2+1	2+1 仅用于 PSU 冗余 2+2 同时用于 PSU 和馈电冗余
每个电源的输出功率（最大）	1167 瓦	2050 瓦
每个系统的输出功率（最大）	3501 瓦	4100 瓦

SRX5400防火墙交流电源 LED

每个交流电源面板都包含三个 LED，用于指示电源的状态（请参阅表 5）。电源状态也会反映在作员接口上的两个 LED 中。此外，电源故障会触发作员接口上的主要报警 LED。

表 5：交流电源 LED
标签	颜色	州	描述
交流正常	琥珀	关闭	交流电源输入电压tage 低于 78 VAC。
交流正常	绿	上	交流电源输入电压在 78–264 VAC 范围内。
直流正常	绿	关闭	电源产生的直流电源输出不在正常工作范围内。
直流正常	绿	上	电源产生的直流电源输出在正常工作范围内。
PS 失败	红	关闭	电源工作正常。
PS 失败	红	上	电源不能正常工作，其输出电压tage 超出调节限制。检查 AC OK 和 DC OK LED 以获取更多信息。

SRX5400防火墙的交流电源线规格

每个交流电源上都有一个交流设备入口，位于电源上，需要专用的交流电源馈电。大多数站点通过通向安装在框架上的配电盘的主管道分配电力，其中一个配电盘可以位于容纳防火墙的机架顶部。交流电源线将每个电源连接到配电盘。

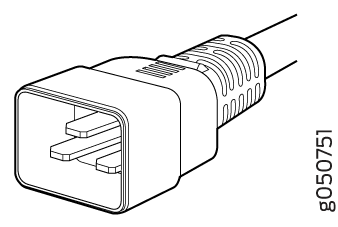

防火墙未随附交流电源线。您必须使用表 6 中所示的型号单独订购电源线。C19 电器耦合器端的电源线见图 2，插入交流电器入口耦合器，C20 型（直角），如国际电工委员会（IEC）标准 60320 所述。电源线的插头端可插入您所在地理位置的标准电源插座。

图 2：C19 电器耦合器 Technical drawing of an IEC 60320 C13 power connector with two wires and a rectangular housing with three slots.

表 6 提供了规格，并描述了为每个国家或地区提供的交流电源线上的插头。

表 6：交流电源线规格
国家	型号	电气规格	插头类型
澳大利亚	CBL-M-PWR-RA-AU	240 VAC，50 Hz 交流	SAA/3/15号文件
中国	CBL-M-PWR-RA-CH	220 VAC，50 Hz 交流	CH2-16P型
欧洲（丹麦、意大利、瑞士和英国除外）	CBL-M-PWR-RA-欧盟	220 或 230 VAC，50 Hz AC	中东欧 7/7
意大利	CBL-M-PWR-RA-IT	230 VAC，50 Hz 交流	CEI 23-16/VII
日本	CBL-PWR-RA-JP15	125 VAC，50 或 60 Hz 交流	JIS 8303
日本	CBL-M-PWR-RA-JP	220 VAC，50 或 60 Hz 交流	NEMA L6-20P
北美洲	CBL-PWR-RA-US15	125 VAC，60 Hz 交流	NEMA 5-15P
	CBL-PWR-RA-TWLK-US15	125 VAC，60 Hz 交流	NEMA L5-15P
	CBL-M-PWR-RA-美国	250 VAC，60 Hz 交流	NEMA 6-20
	CBL-M-PWR-RA-TWLK-美国	250 VAC，60 Hz 交流	NEMA L6-20P
英国	CBL-M-PWR-RA-英国	240 VAC，50 Hz 交流	BS89/13型
全球（除日本外）	CBL-EX-PWR-C19-C20	240 VAC，50 Hz 交流	EN 60320-2-2/1

警告：

防火墙的交流电源线仅供防火墙使用，不得用于任何其他用途。

警告：

为满足安全和电磁干扰（EMI）要求并确保正常运行，在通电之前，必须将防火墙机箱正确接地。有关说明，请参阅将 SRX5400 防火墙接地。

谨慎：

电源线和电缆不得阻挡对设备组件的访问，也不得悬垂在人们可能绊倒的地方。

注意：

在北美，交流电源线的长度不得超过 4.5 米（约 14.75 英尺），以符合国家电气规范（NEC）第 400-8 节（NFPA 75、5-2.2）和 210-52 以及加拿大电气规范（CEC）第 4-010（3）节。表 6 中列出的电源线符合要求。

交流电源断路器对SRX5400防火墙的要求

每个交流电源上都有一个交流设备入口，位于电源上，需要专用的交流电源馈电。我们建议您为每个交流电源使用额定值至少为 15 A （250 VAC）的客户站点断路器，或者根据当地法规的要求。这样，您就可以在任何配置下作防火墙，而无需升级电源基础架构。

SRX5400防火墙直流电源

每个直流电源由一个直流输入（-48 VDC 和回路）、一个 40 A （-48 VDC）断路器、一个风扇和用于监控电源状态的 LED 组成。图 3 显示了电源。每个直流电源都有一个直流输入（-48 VDC 和回路），需要专用的设施断路器。

我们建议您为每个馈电配置 60 A 或 70 A，具体取决于所选的 DIP 开关设置。

图 3：直流电源面板 DC Power Supply Faceplate

注意：

SRX5400 防火墙和 SRX5600 防火墙使用相同的电源型号。

SRX5400防火墙直流电源规格

表 7 列出了直流电源电气规格。表 8 列出了直流电源系统规格。

表 7：直流电源电气规格
项目	规范
项目	DIP=0（60 A 输入）	DIP=1（80 A 输入）
最大输出功率	2400 瓦	2600 瓦
直流输入电压	最小值：–40.5 VDC 标称值：–48 VDC 工作温度范围：–40.5 至 –72 VDC
直流输入额定电流	50 A @ –48 V 标称工作电压	54.2 A @ –48 V 标称工作电压
内部辅助保护器	没有	没有

表 8：直流电源系统规格
项目	规范
项目	DIP=0（60 A 输入）	DIP=1（80 A 输入）
冗余	1+1	1+1
每个电源的输出功率（最大）	2400 瓦	2600 瓦
每个系统的输出功率（最大）	2400 瓦	2600 瓦

SRX5400防火墙直流电源 LED

每个直流电源面板都包含三个 LED，用于指示电源的状态（请参阅表 9）。此外，电源故障会触发作员接口上的主要报警 LED。

注意：

SCB 必须在场， PWR OK LED 才能继续运行。

表 9：DC 电源 LED
标签	颜色	州	描述
压水堆正常	绿	关闭	电源无法正常工作。检查 INPUT OK LED 了解更多信息。
	绿	上	电源工作正常。
	琥珀	上	主输出电压超出范围（下限：37.5 V 至 39.5 V;上限：72.5 V 至 76 V）。
BRKR 开启	绿	关闭	直流电源断路器已关闭。
BRKR 开启	绿	上	存在直流电源输入并且直流电源断路器已打开。
输入正常	绿	关闭	不存在 PEM 的直流输入。
	绿	上	存在直流输入并以正确的极性连接。
	琥珀	上	存在直流输入，但不在有效工作范围内或以反极性连接。

SRX5400防火墙的直流电源线规格

表 10 总结了您必须提供的电源线的规格。

表 10：直流电源线规格
电缆类型	数量	规范
权力	每个电源使用四根 6 AWG （13.3 mm²）电缆	最小 60°C 电线，或根据当地法规的要求

谨慎：

您必须确保电源连接保持正确的极性。电源电缆可能标记为（+）和（–）以指示其极性。直流电源线没有标准的颜色编码。您现场的外部直流电源使用的颜色编码决定了连接到每个电源端子螺柱的电源线上引线的颜色编码。

SRX5400防火墙的直流电源线接线片规格

防火墙随附的配件盒包括连接到每个电源的接线柱的电缆接线片（参见图 4）。

图 4：直流电源线接线片 DC Power Cable Lug

谨慎：

在开始安装防火墙之前，有执照的电工必须将电缆接线片连接到您提供的接地和电源线上。接线片连接不正确的电缆可能会损坏防火墙。

警告：

防火墙是安装在访问受限位置的可插拔 A 类设备。机箱上有一个单独的保护接地端子 [公制 -M6 和英制 - 1/4-20 螺钉）接地接线片]。这个单独的保护性接地端子必须永久接地。

SRX5400防火墙的直流电源断路器要求

每个直流电源都有一个直流输入（-48 VDC 和回路），需要专用的设施断路器。我们建议您为每个直流电源使用额定值最小为 40 A （–48 VDC）的客户站点断路器，或者根据当地法规的要求。这样，您就可以在任何配置下作防火墙，而无需升级电源基础架构。

如果您计划以低于最大配置的频率运行直流供电防火墙，并且未配置 40 A （–48 VDC）断路器，我们建议您为每个额定值至少为系统在 –48 VDC 时消耗的连续电流的 125% 的直流电源配置一个断路器，或者根据当地法规的要求。

用于SRX5400防火墙的直流电源布线

图 5 显示了典型的直流电源布线布置。

图 5：连接到防火墙 Schematic diagram of a DC power supply system for SRX5400 in a telecom setup, showing power flow, grounding, batteries, rectifiers, and plant controls.

Schematic diagram of a DC power supply system for SRX5400 in a telecom setup, showing power flow, grounding, batteries, rectifiers, and plant controls.

的典型 DC 源布线

直流电源必须由专用电源供电。

谨慎：

您必须确保电源连接保持正确的极性。电源电缆可能标记为（+）和（–）以指示其极性。直流电源线没有标准的颜色编码。您现场的外部直流电源使用的颜色编码决定了连接到每个电源端子螺柱的电源线上引线的颜色编码。

警告：

对于现场接线连接，请仅使用铜导体。

谨慎：

电源线和电缆不得阻挡对设备组件的访问，也不得悬垂在人们可能绊倒的地方。

SRX5400防火墙机箱接地点规格

警告：

为满足安全和电磁干扰（EMI）要求并确保正常运行，在通电之前，必须将防火墙机箱正确接地。有关说明，请参阅将 SRX5400 防火墙接地。

谨慎：

在开始安装防火墙之前，有执照的电工必须将电缆接线片连接到您提供的接地和电源线上。接线片连接不正确的电缆可能会损坏防火墙。

防火墙机箱在后面板的右上角有一个接地点。接地点由两个间距为 0.625 英寸的螺纹孔组成。（15.86 毫米）相距（图 6）。接地点孔适合 UNC 1/4–20 螺钉。防火墙随附的配件盒包括连接到接地电缆的电缆接线片和两个用于将接地电缆固定到防火墙接地点的 UNC 1/4–20 螺钉。

图 6：SRX5400防火墙接 SRX5400 Firewall Grounding Point

地点

要将防火墙接地，您必须将接地电缆接地，然后使用提供的两颗螺钉将其连接到机箱接地点。

注意：

当您将交流防火墙的电源插入接地的交流电源插座时，会为其提供额外的接地。

SRX5400防火墙接地电缆规格

您提供的接地电缆必须符合表 11 中的规格。

表 11：接地电缆规格
电缆类型	数量和规格
接地	一根 6 AWG （13.3 mm²），最小 60°C 电线，或根据当地法规要求

警告：

为满足安全和电磁干扰（EMI）要求并确保正常运行，在通电之前，必须将防火墙机箱正确接地。有关说明，请参阅将 SRX5400 防火墙接地。

SRX5400防火墙接地电缆接线接口规格

防火墙随附的附件盒包括连接到接地电缆的电缆接线片（参见图 7）和两个用于将接地电缆固定到接地点的 UNC 1/4–20 螺钉。

图 7：接地电缆接线片 Grounding Cable Lug

谨慎：

在开始安装防火墙之前，有执照的电工必须将电缆接线片连接到您提供的接地和电源线上。接线片连接不正确的电缆可能会损坏防火墙。

注意：

直流电源线使用相同的电缆接线片。
