维护 SRX 系列接口模块

更换接口模块所需的工具和部件

更换服务网关上的千兆位背板物理接口模块 （GPIM） 或小型物理接口模块时，需要以下工具和部件：

  • 防静电袋或抗静电垫，用于每个组件

  • 静电放电 （ESD） 接地腕带

  • 平头 （–） 螺丝起子，大约 1/8 英寸 （3 毫米）

  • 十字 （+） 螺丝起子，1 号和 2 号

  • 空面板（如果未安装组件）

防止静电放电损坏 SRX300 系列SRX550高内存服务网关

许多服务网关硬件组件都十分敏感的静电损坏。有些组件可能受低至 30 V 的电压影响。每当处理塑料或泡沫包装材料时，或者如果您在塑料或地毯上移动组件，轻易就会产生潜在的破坏性静电电压。请遵守以下准则以最大程度地降低静电放电 （ESD） 损坏的可能性（静电放电损坏可能会导致组件间歇性发生故障或彻底发生故障）：

  • 请始终使用 ESD 腕带或踝带，并检验其与您的皮肤直接接触。

    谨慎：

    为安全，请定期检查 ESD 腕带的电阻值。测量值必须为 1 到 10 莫姆。

  • 处理从机箱上卸下的任何组件时，请验证 ESD 腕带的设备端是否连接到机箱上的其中一个 ESD 点。

  • 避免组件与您的衣服接触。衣服产生的 ESD 电流可能会损坏组件。

  • 卸下或安装组件时，始终将组件一侧向上放在抗静电表面上、抗静电卡架或防静电袋中。请参阅 图 1。如果您要退回组件，请放在防静电袋中，然后再进行包装。

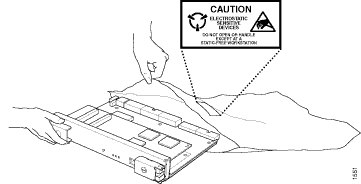

图 1：将组件放入防静电袋中 Placing a Component into an Electrostatic Bag

更换 SRX300 系列和SRX550卡上的小型物理接口模块

开始之前，请关闭服务网关的电源。

谨慎：

小型物理接口模块 （小型 PIM） 不可热插拔。卸下或安装小型 PIM 之前，必须先关闭服务网关的电源。

为了保持空气在服务网关中流通，请用空面板盖住所有空的 Mini-PIM 插槽。

谨慎：

除非您在空插槽中安装小型 PIM，否则请勿卸下空面板。

卸下小型物理接口模块

要从服务网关卸下小型 PIM：

  1. 将防静电袋或抗静电垫放在要放置小型 PIM 的平整、稳定的表面上。
  2. 将 ESD 接地腕带绑到裸露的手腕上，并将腕带连接到设备背面的接地点。
  3. 拔掉服务网关的电源适配器。验证电源 LED 熄灭。
  4. 为连接到小型 PIM 的电缆贴上标签，以便随后可以将每根电缆重新连接到正确的小型 PIM。
  5. 断开电缆与小型 PIM 的连接。
  6. 如有必要，排列电缆以防止其成为活动或成为压力点。
  7. 使用 1/8 英寸 （3 毫米）平头 （–） 螺丝起子，卸下小型 PIM 面板每侧的螺丝。
  8. 抓住小型 PIM 面板每侧的螺丝，将小型 PIM 滑出服务网关。
  9. 将小型 PIM 放在防静电袋内或抗静电垫上。
  10. 如果您不将 Mini-PIM 重新安装到空插槽中，请为插槽安装空面板以保持正常的通风。

安装小型物理接口模块

在服务网关中安装小型物理接口模块（小型 PIM）。

  1. 将静电放电 （ESD） 接地腕带绑到裸露的手腕上，并将腕带连接到服务网关背面的接地点。
  2. 按下前面板上的电源按钮，以关闭服务网关的电源。等待电源 LED 关闭，然后再继续。断开服务网关与电源的连接。
  3. 从防静电袋中卸下小型 PIM。
  4. 抓住小型 PIM面板每侧的螺丝，将小型 PIM 背面连接器上的槽口对准设备小型 PIM 插槽的槽口。
    谨慎：

    将小型 PIM 径直滑入插槽中，以避免损坏小型 PIM 上的组件。
  5. 将小型 PIM 滑入，直至其牢固地卡在服务网关内。
  6. 使用 1/8 英寸 （3 毫米）平头 （–） 螺丝起子，拧紧小型 PIM 面板每侧的螺丝。
  7. 将相应的电缆插入小型 PIM 上的电缆连接器中。
  8. 如有必要，排列电缆以防止其成为活动点或成为压力点：

    • 固定电缆，这样电缆在悬挂到地板时不会支撑自身的重量。

    • 将任何多余电缆整齐地绕好环好。

    • 使用紧固件保持电缆环状。

  9. 将电源适配器重新连接到服务网关。按下电源按钮之后，验证电源 LED 是否稳定亮起为绿色。
  10. 验证系统仪表板上的小型 PIM LED 是否稳定亮起为绿色，以确认小型 PIM 是否联机。

卸下空小型物理接口模块面板

要从 SRX 系列卸下空面板服务网关：

  1. 将静电放电 （ESD） 接地腕带绑到裸露的手腕上，并将腕带连接到服务网关上的 ESD 点。
  2. 如果设备已通电，请关闭设备电源。验证电源 LED 熄灭。
  3. 拧松面板每侧的螺丝。

    • 在带手柄的面板上，使用 1/8 英寸 （3 毫米）平头 （-） 螺丝起子拧松但不卸下强制螺丝。

    • 在无手柄的面板上，使用 1 号十字螺丝起子卸下非卡紧螺丝。

  4. 卸下面板。

安装空小型物理接口模块面板

要安装 SRX 系列面板服务网关：

  1. 将空面板上的强制螺丝与机箱上的螺孔对齐。
  2. 拧紧面板每侧的螺丝。

    • 在带手柄的面板上，使用 1/8 英寸 （3 毫米）平头 （-） 螺丝起子拧紧强制螺丝。

    • 在无手柄的面板上，使用 1 号十字螺丝起子拧紧非卡紧螺丝。

另请参阅

更换 SRX300 系列和高内存服务网关SRX550千兆位后平面物理接口模块

卸下千兆位背板物理接口模块

要从服务网关中卸下 GPIM：

  1. 将静电放电 （ESD） 接地腕带绑到裸露的手腕上，并将腕带连接到机箱上的其中一个 ESD 点。有关 ESD 的信息，请参阅 防止静电放电损坏 SRX300 系列SRX550高内存服务网关。
  2. 按下 OFFLINE 按钮使 GPIM 脱机。在 STATUS LED 灯关闭之后，可以安全地卸下 GPIM。请参阅表 1，了解可热插拔 GPIM 组件的 LED 指示说明。
    热插拔 GPIM 组件的 LED 指示
    表 1：可

    数量

    组件

    描述

    1

    STATUS LED

    STATUS LED 具有以下指示灯：

    • 绿色常绿色表示 GPIM 正常工作。

    • 坚实的黄色表示 GPIM 正在启动、运行诊断或脱机。

    • 红色稳定表示 GPIM 发生故障。

    • 关闭 表示 GPIM 未通电、脱机或配置。

    2

    ONLINE/OFFLINE 按钮

    按下按钮使 GPIM 脱机。在 STATUS LED 灯熄灭之后，可以安全地从服务网关中卸下 GPIM。
  3. 为连接到 GPIM 的电缆贴上标签，以便稍后能够将各电缆重新连接到正确的 GPIM。
  4. 断开电缆与 GPIM 的连接。
  5. 如有必要，排列电缆以防止其成为活动或成为压力点。
  6. 使用十字 （+） 螺丝起子松开 GPIM 面板每侧的螺丝。
  7. 抓住 GPIM 面板每侧的手柄，将 GPIM 滑出服务网关。
  8. 将 GPIM 放在防静电袋内或抗静电垫上。
  9. 如果您不将 GPIM 重新安装到空插槽中，请从空插槽中安装空 GPIM 面板以保持正常的通风。
    注意：

    安装空 GPIM 面板时，请确保面板的填充侧朝上。

安装千兆位后平面物理接口模块

开始之前：

  • 确保服务网关的电源已关闭。

  • 确保 GPIM 安装在相应的 GPIM 插槽中。有关相应 GPIM 插槽的信息，请参阅 SRX300系列和 SRX550 千兆位服务网关背板物理接口模块概述 。

注意：

为了保持空气在服务网关中流通，在不含 GPIM 的插槽上保留空面板。除非您立即在空插槽中安装 GPIM，否则请勿卸下空面板。

要安装 GPIM：

  1. 将静电放电 （ESD） 接地腕带绑到裸露的手腕上，并将腕带连接到机箱上的其中一个 ESD 点。有关 ESD 的信息，请参阅 防止静电放电损坏 SRX300 系列SRX550高内存服务网关。
  2. 抓住 GPIM 面板每侧的手柄，将 GPIM 电路板的边缘与 GPIM 插槽每侧的导轨对齐。
  3. 将 GPIM 滑入服务网关，直至其稳固地在设备中就位。
    谨慎：

    将 GPIM 径直滑入插槽中，以避免损坏 GPIM 上的组件。

  4. 使用十字 （+） 螺丝起子拧紧 GPIM 面板每侧的螺丝。
  5. 将相应的电缆插入 GPIM 上的电缆连接器中。
  6. 如有必要，排列电缆以防止其成为活动点或成为压力点：

    • 固定电缆，在悬挂到地板时不会支撑其自身的重量。

    • 将多余电缆整齐排列在环网中。

    • 使用紧固件保持电缆环状。

在 STATUS LED 灯变绿并常亮之后，GPIM 联机并正常工作。有关 可热插 拔组件及其说明，请参阅表 2。

的可热插拔组件说明
表 2：GPIM

数量

组件

描述

1

STATUS LED

STATUS LED 具有以下指示灯：

  • 稳定绿色表示 GPIM 正常工作。

  • 稳定黄色表示 GPIM 正在启动、运行诊断或脱机。

  • 稳定红色表示 GPIM 发生故障。

  • 关闭 表示 GPIM 未通电、脱机或配置。

2

ONLINE/OFFLINE 按钮
注意：

安装 GPIM 时，无需按下此按钮。当 GPIM 已插入插槽时，服务网关会自动识别。

卸下空千兆位背板物理接口模块面板

为了保持空气在服务网关中流通，在不包含千兆位背板物理接口模块 （GPIM） 的插槽上保留空面板。除非您立即在空插槽中安装 GPIM，否则请勿卸下空面板。

要卸下空面板：

  1. 使用十字 （+） 螺丝起子松开空面板每侧的螺丝。
  2. 使用平头 （-） 螺丝起子，轻轻撬出面板的一侧并拉出。
注意：

安装空 GPIM 面板时，请确保面板的填充侧朝上。

安装空千兆位背板物理接口模块面板

为了保持空气在服务网关中流通，在不包含千兆位背板物理接口模块 （GPIM） 的插槽中安装空面板。

要安装空面板：

  1. 将空面板上的强制螺丝与机箱上的螺孔对齐。
  2. 使用十字 （+） 螺丝起子拧紧空面板每侧的螺丝，直到面板与机箱齐平。
