维护QFX5220冷却系统

QFX5220 中的风扇模块是可热拔除和可热插入的现场可更换单元 （FRU）：您可以在不关闭交换机电源或中断交换功能的情况下卸下和更换其中一个模块。

谨慎：

为确保适当的气流，请将故障风扇模块保持在原位，直到手头有更换的风扇模块。请勿长时间使用打开的风扇托架插槽运行设备。

如何从QFX5220卸下风扇模块

从QFX5220中卸下风扇模块之前，请确保已采取必要的预防措施以防止静电放电 （ESD） 损坏（请参阅 防止静电放电损坏）。

确保您有以下部件和工具可用于从QFX5220卸下风扇模块：

  • ESD 接地带

  • 防静电袋或防静电垫

要从QFX5220卸下风扇模块（QFX5220-32CD 见 图 1，QFX5220-128C 见 图 2 ）：

  1. 将防静电袋或防静电垫放在平坦、稳定的表面上。
  2. 将 ESD 接地腕带连接到裸露的手腕上，然后将腕带连接到机箱上的 ESD 点。
  3. 使用十字 3 号螺丝刀松开锁定螺钉（4 或 2 圈）。
  4. 抓住风扇模块上的手柄并挤压手柄的外侧以松开模块。
    警告：

    为避免受伤，请勿在将风扇模块滑出机箱时用手或任何工具触摸风扇——风扇可能仍在运行。
  5. 用力拉动，将风扇模块滑出机箱的一半。
  6. 当风扇停止旋转时，用另一只手支撑风扇并将风扇模块完全滑出机箱。
  7. 将风扇模块放入防静电袋或放置在平坦、稳定表面上的防静电垫上。

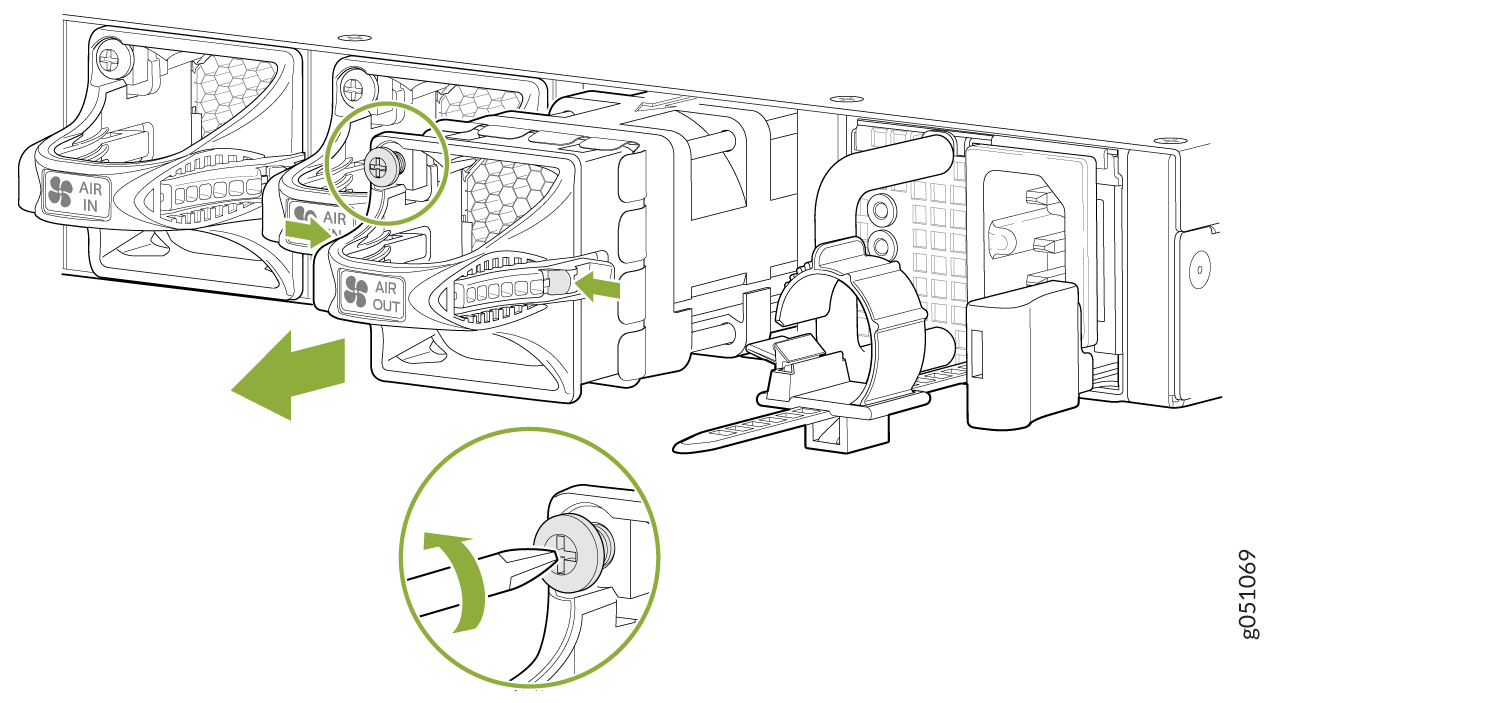

图 1：从 QFX5220-CD Technical illustration showing removal or installation of server cooling fans with directions labeled AIR IN and AIR OUT, and tool use instructions. 中卸下风扇模块

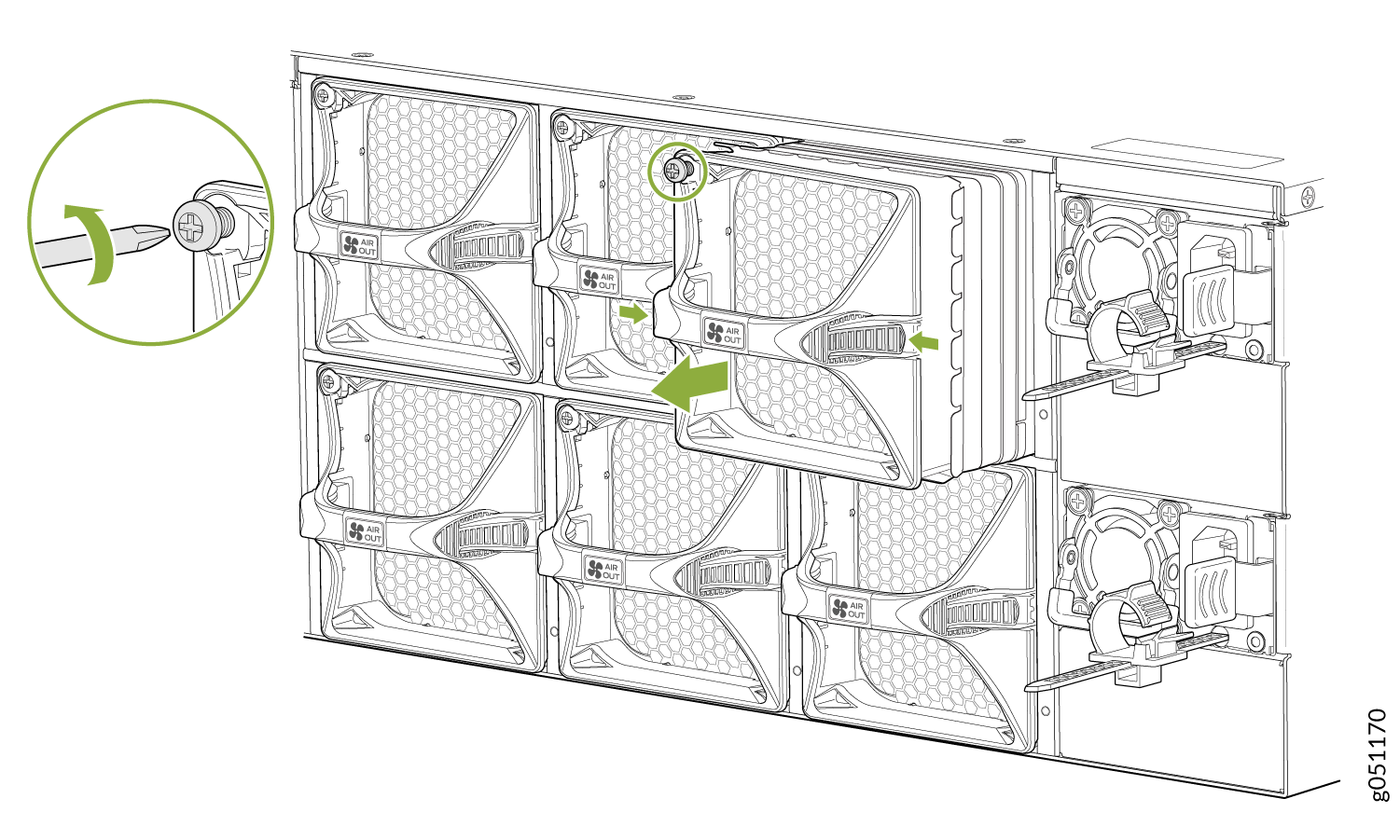

图 2：从 QFX5220-128C Technical illustration of server equipment showing how to remove cooling fans. Arrows and inset guide unscrewing fan module. Air Out label shows airflow direction. 卸下风扇模块
注意：

卸下风扇模块时，系统日志中会记录 CLI 消息 Fan/Blower is Absent ，并且系统会发出轻微告警。

如何卸下QFX5220中的风扇模块

在QFX5220中安装风扇模块之前，请确保已采取必要的预防措施以防止静电放电 （ESD） 损坏（请参阅 防止静电放电损坏）。

QFX5220中的风扇模块是可热拔除和可热插入的现场可更换单元 （FRU）;您可以在不关闭交换机电源或中断交换机功能的情况下卸下和更换它们。

谨慎：

为确保适当的气流，请将故障风扇模块保持在原位，直到手头有更换的风扇模块。请勿长时间使用打开的风扇托架插槽运行设备。
注意：

风扇模块提供 FRU 到端口或端口到 FRU 的气流，具体取决于您购买的交换机产品型号。

要在QFX5220中安装风扇模块（请参阅图 3 和 图 4）：

  1. 将 ESD 接地腕带连接到裸露的手腕上，然后将腕带连接到机箱上的 ESD 点。
  2. 从包中取出风扇模块时，请注意不要触摸连接器。
  3. 将 模块与机箱管理面板上的开口插槽对齐，然后将其滑入直至完全就位。

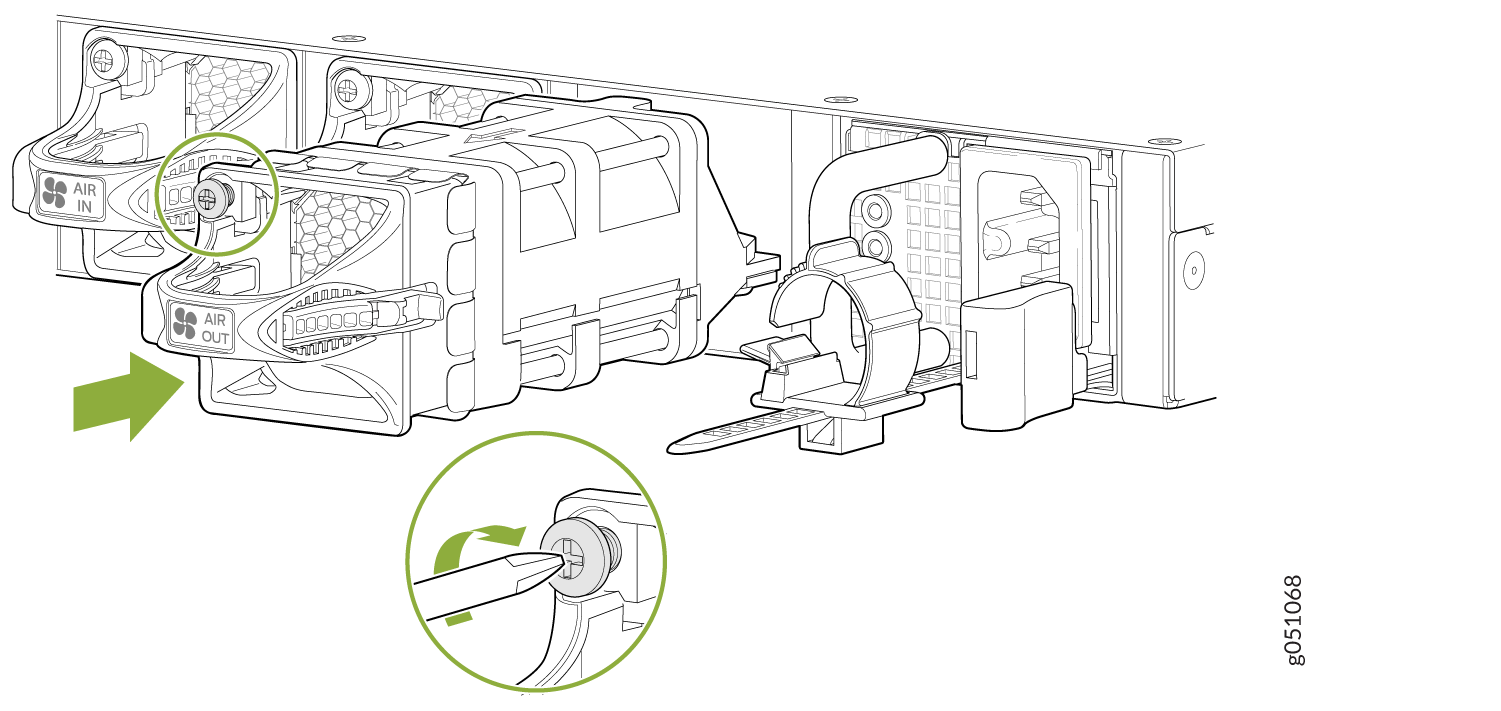

    图 3：在 QFX5220-32CD Diagram of a device showing airflow with labeled sections AIR IN and AIR OUT, highlighting components like clamp and screw with green arrows for assembly instructions. 中安装风扇模块

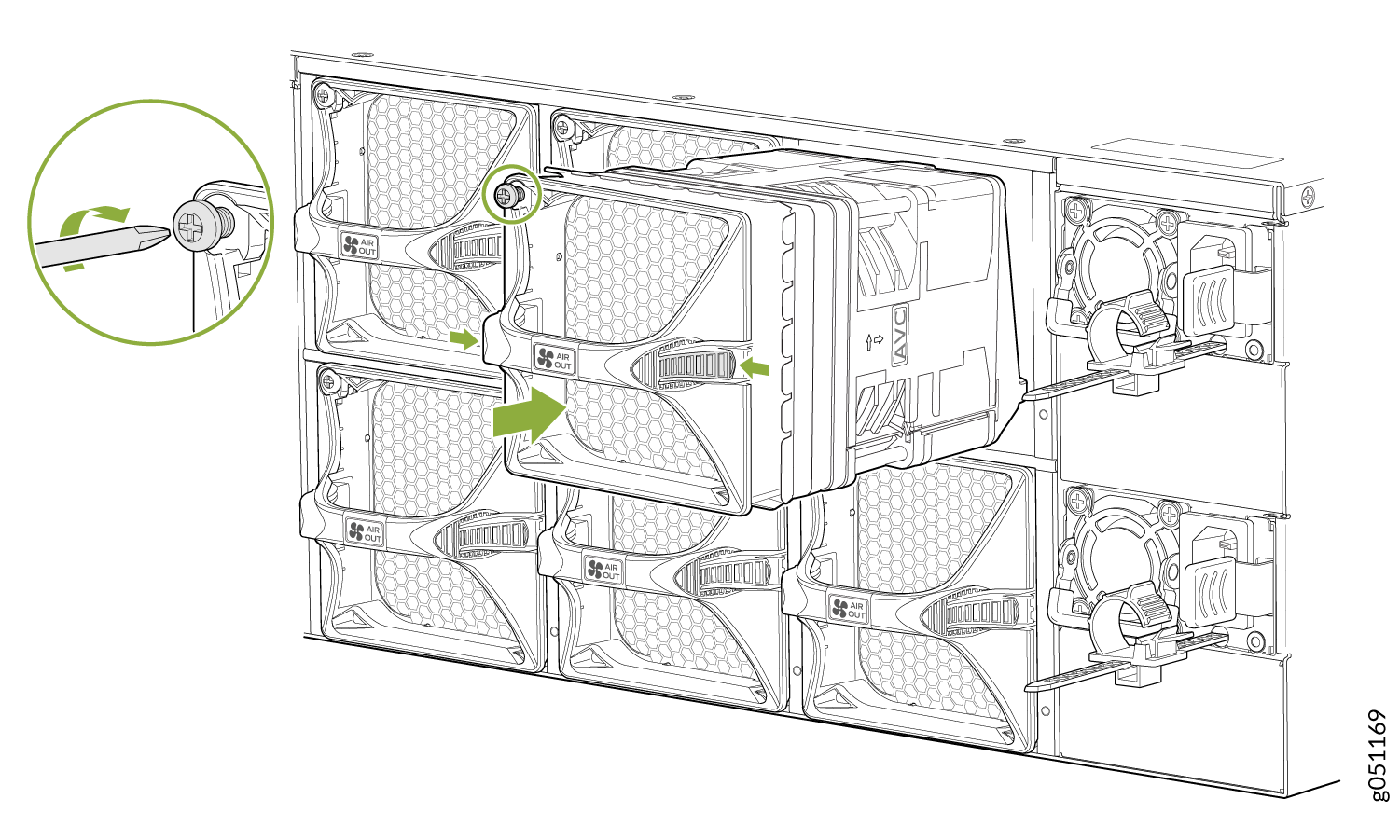

    图4：在QFX5220-128C Illustration of installing or removing cooling fans in a server with arrows showing fan unit direction and airflow labeled Air Out.中安装风扇模块
    谨慎：

    如果尝试将风扇模块安装到具有不同气流方向的机箱中，可能会发生损坏。将交换机产品型号与手柄上的气流标记进行比较，以确保您安装的风扇模块的气流方向与机箱相同。风扇模块的设计使其只能插入支持相同气流类型的QFX5220产品型号中。有关详细信息，请参阅 QFX5220 Power System 。
  4. 使用十字 2 号螺丝刀拧紧锁定螺钉。
