打开包装并安装 QFX5210

打开QFX5210的包装

QFX5210交换机机箱是容纳硬件组件的刚性金属板结构。QFX5210装在纸板箱中，用泡沫包装材料固定。纸箱还包含一个配件盒和快速入门说明。

谨慎：

QFX5210在运输纸箱内得到最大程度的保护。在准备好开始安装之前，请勿打开交换机的包装。

要解压缩QFX5210：

将装运箱移至尽可能靠近安装地点的暂存区域，但要有足够的空间卸下系统组件。
放置纸箱，使箭头朝上。
打开装运箱上的顶部翻盖。
取下配件盒，并根据包装盒中包含的库存验证物品。表 1 列出了随QFX5210提供的组件清单。
拉出将交换机固定到位的包装材料。
验证收到的机箱组件：
- 两个电源
- 四个风扇模块
保存装运箱和包装材料，以备日后需要移动或运送交换机时使用。

表 1：随QFX5210设备提供的组件清单
组件	数量
机箱带有四个风扇模块和两个电源。	1
机架安装套件前安装支架后部安装刀片平头螺钉注意：备用机架安装套件以 QFX5210-4PST-RMK 的形式订购。	1 2 2 12
电源线，C15	2
电源线固定器（仅限交流型号）	2
文档路线图卡	1
保修	1

注意：

我们不再将 RJ-45 控制台电缆与 DB-9 适配器一起作为设备包的一部分包含在内。如果设备包装中未包含控制台电缆和适配器，或者您需要不同类型的适配器，则可以单独订购：

RJ-45 到 DB-9 适配器（JNP-CBL-RJ45-DB9）
RJ-45 转 USB-A 适配器（JNP-CBL-RJ45-USBA）
RJ-45 转 USB-C 适配器（JNP-CBL-RJ45-USBC）

如果要使用 RJ-45 到 USB-A 或 RJ-45 到 USB-C 适配器，则必须在电脑上安装 X64（64 位）虚拟 COM 端口（VCP）驱动程序。请参阅， https://ftdichip.com/drivers/vcp-drivers/ 下载驱动程序。

注册产品 - 验证 SLA 时必须这样做

使用瞻博网络网站注册所有新的瞻博网络硬件产品以及对现有已安装产品的更改，以激活您的硬件更换服务级别协议（SLA）。

谨慎：

在瞻博网络网站上注册产品序列号。如果对安装基础进行任何添加或更改，或者如果移动了安装基础，请更新安装基础数据。对于未注册序列号或准确安装基础数据的产品，瞻博网络不对不符合硬件更换服务级别协议负责。

在 https://tools.juniper.net/svcreg/SRegSerialNum.jsp 注册您的产品。在 https://www.juniper.net/customers/csc/management/updateinstallbase.jsp 更新您的安装基础。

在机架或机柜中安装QFX5210

您可以将所有 QFX5210 交换机安装在四柱 19 英寸上。使用交换机随附的安装套件的机架或机柜。

对于四个柱式机架或机柜安装，安装套件包含两个前安装导轨和两个匹配的后安装刀片。此配置允许交换机的任一端与机架齐平安装，并且仍可针对不同深度的机架进行调节。

QFX5210-64C 的安装套件具有用于四柱配置的安装导轨、刀片和支架。

（本主题的其余部分使用“机架”来表示“机架或机柜”。前后机架导轨的间距必须在 28 英寸之间。（71.1 厘米）和 36 英寸（91.4 厘米）从前到后。

本主题介绍：

开始机架安装之前
四后程序

开始机架安装之前

开始在机架或机柜中安装 QFX5210 交换机之前：

确保您了解如何防止静电放电（ESD）损坏。请参阅防止静电放电损坏。
验证站点是否满足 QFX5210站点指南和要求中所述的要求。
将机架放置在其永久位置，为气流和维护留出足够的间隙，并将其固定在建筑结构上。
阅读 ../任务/。。/topic-map/qfx5210-site-prep.html#id-general-site-guidelines，以及QFX5210安装概述。
从装运箱中取出交换机（请参阅打开包装和安装QFX5210）。
确保您有以下部件和工具可用于将交换机安装到机架中：
- ESD 接地带（未提供）。
- 刀片式服务器、导轨或支架（提供）。

  警告：
  仅使用瞻博网络提供的机架安装套件，以确保机箱通风和冷却。
  - 对于四柱安装：
    - 一对后部安装刀片。这些安装刀片支撑机箱后部，必须安装（提供）。
    - 一对前安装导轨。安装刀片滑入安装导轨以支撑交换机（提供）。
    - 用于将安装导轨固定到机箱的螺钉（随附）。

      12 个 M4 平头螺钉，用于将安装支架连接到机箱。
    - 八个螺钉用于将机箱和后部安装刀片固定到机架上（未提供）。
- 安装螺钉的相应螺丝刀（未提供）。
- 两根电源线，带有适合您地理位置的插头（提供）。
- RJ-45 电缆和 RJ-45 到 DB-9 串行端口适配器（未提供）。
- 具有串行端口（未提供）的管理主机，如 PC 笔记本电脑。
注册QFX5210。请参阅注册产品 - 验证 SLA 的必填项

可选设备：带支架、接线片和带集成垫圈的三个螺母的接地电缆套件。

警告：

QFX5210必须在所有四个角上得到支撑。仅使用前托架安装机箱会损坏机箱，并可能导致严重的人身伤害。

谨慎：

所有QFX5210都需要两个人进行安装，一个人将设备提升到位，另一个人将其连接到机架上。如果要安装 60 英寸以上的QFX5210。（152.4 厘米），您可以在尝试安装设备之前卸下电源和风扇模块以最大程度地减轻重量。

谨慎：

如果要在一个机架上安装多个设备，请先将设备安装在机架的最低位置。继续从机架底部到顶部安装其余设备，以最大程度地降低机架倾覆的风险。

四后程序

要使用提供的安装套件将交换机安装在机架的四个柱上：

将 ESD 接地带连接到裸露的手腕和现场 ESD 点。
确定是将交换机的现场可更换单元（FRU）端还是端口端放置在机架前面。将交换机放置在以下位置：组件上的 AIR IN 标签紧挨着冷通道，组件上的 AIR OUT 标签紧挨着热通道。
将安装导轨上的孔与机箱侧面的孔对齐。请参阅图 1 以查看QFX5210的正确对齐方式。

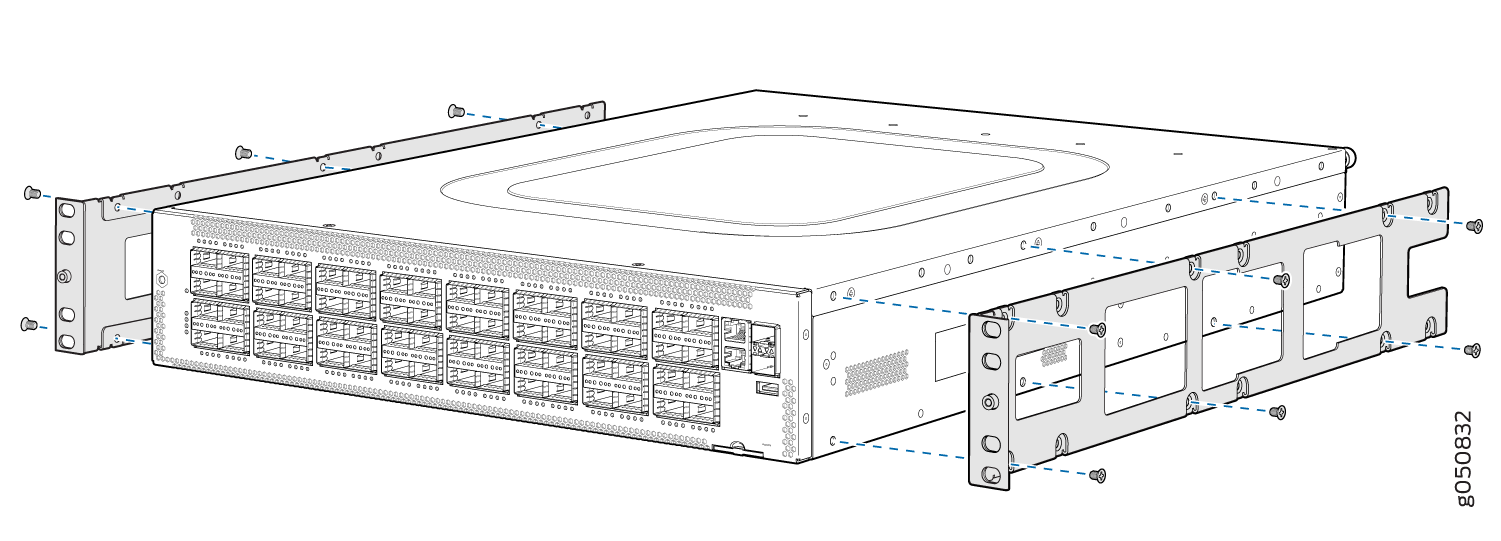

图1：将安装导轨连接到QFX5210
使用安装螺钉将安装导轨连接到交换机。拧紧螺钉。
在交换机的另一侧重复步骤 3 和 4。
让一个人抓住交换机的两侧，提起交换机，然后将其放置在机架中，使前支架与机架孔对齐。
让第二个人使用四个安装螺钉将交换机的正面固定到机架上（如果机架需要，还可以使用笼形螺母和垫圈）。拧紧螺钉。有关将带有安装导轨的机箱连接到安装机架的示例，请参阅图 2 。

图2：将机箱连接到安装机架
继续支撑交换机，同时将后部安装刀片滑入侧面安装导轨的通道并将刀片式服务器固定到机架上。使用四个安装螺钉（以及笼形螺母和垫圈，如果您的机架需要，则使用它们）将每个刀片连接到机架上。（QFX5210使用八个前置安装螺钉。拧紧螺钉。参见图 3。

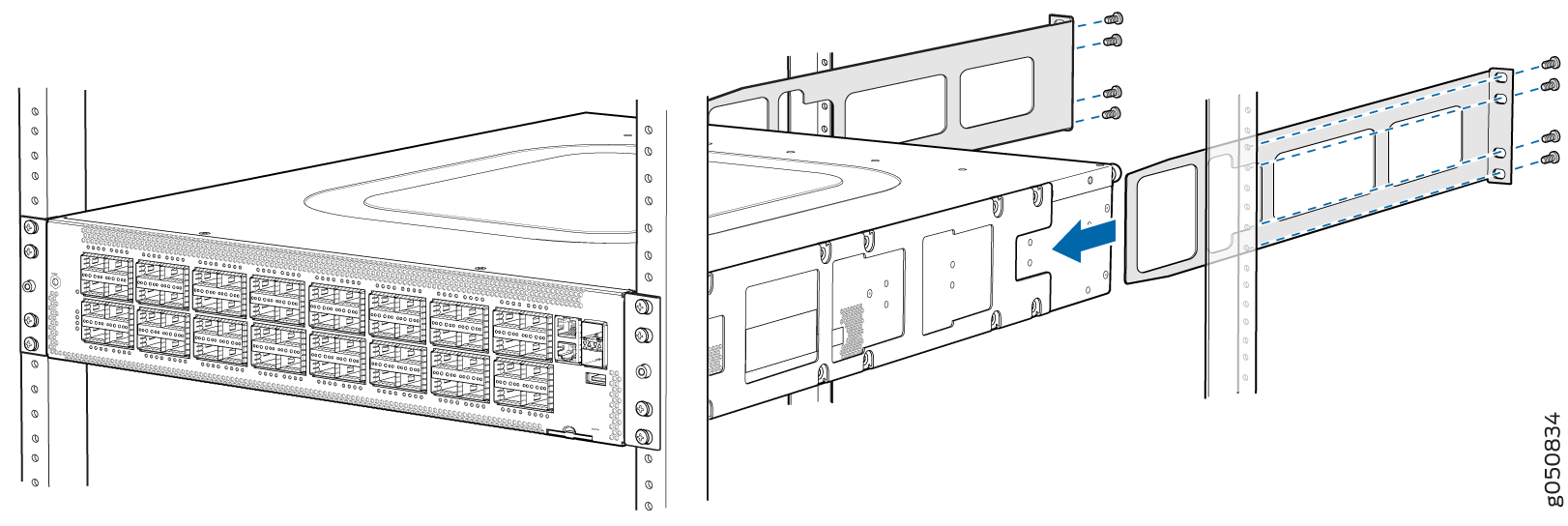

图3：将安装刀片滑入安装导轨
通过验证机架前面的所有螺钉是否与机架背面的螺钉对齐，确保交换机机箱处于水平状态。
