维护 QFX10002 电源

请按照以下过程更换 QFX10002 中的电源：

从 QFX10002 卸下电源

从 QFX10002 卸下电源之前，请确保已采取必要的预防措施来防止静电放电 （ESD） 损坏（请参阅 防止静电放电损坏）。

确保您有以下部件和工具可用于从 QFX10002 卸下电源：

  • ESD 接地带

  • 防静电袋或防静电垫

  • 十字 （+） 螺丝刀，2 号（直流电源）

如果您要卸下冗余电源，并且不打算立即更换其他电源，请为开口盖上电源盖。

QFX10002 中的电源是可热拔除和可热插入的现场可更换单元 （FRU）：您可以卸下和更换它们，而无需在断开电源线后关闭交换机电源或中断交换机功能。

注意：

拆卸后 1 分钟内更换新电源，以防止机箱过热。

要从 QFX10002 卸下电源（请参阅 图 1）：

  1. 将 防静电袋或防静电垫放在平坦、稳定的表面上。
  2. 将 ESD 接地表带连接到裸露的手腕上，然后将表带连接到机箱上的 ESD 点。
    注意：

    如果 QFX10002 设备中只安装了一个电源，则需要先关闭交换机电源，然后再拔下电源。请参阅 关闭 QFX10002 电源。
  3. 断开交换机电源：

    • 交流电源 — 如果交流电源插座有电源开关，请将其设置为关闭 （O） 位置。如果交流电源插座没有电源开关，请轻轻拔出连接到电源插座的电源线的插头端。

    • 直流电源 — 将配电板上为 DC 电路提供服务的断路器切换到 OFF 位置。

  4. 从电源面板上拔下电源线缆：

    • 交流电源 — 通过拆下电源线固定器并轻轻拉出连接到电源面板的电源插头的插座端，从电源面板上拔下电源线。

    • 直流电源 — 松开电源线的翼形螺钉。轻轻拉出连接到电源面板的电源插头的插座端。

  5. 将 锁定杆滑向手柄直至其停止。
  6. 抓住电源手柄并用力拉动，将电源从机箱中滑出一半。
    图 1：从 QFX10002-72Q Error analyzing image 卸下电源
  7. 将 一只手放在电源下方以支撑电源，然后将其完全滑出机箱。注意不要触摸电源组件、引脚、引线或焊料连接。
  8. 将电源放入防静电袋中或放置在平坦、稳定表面上的防静电垫上。
  9. 更换其他电源或插入 PSU 空白盖 （QFX10002-PWR-BLNK）。
    图 2：插入电源毛坯盖 Technical illustration showing a module being inserted or removed from an assembly with a blue arrow indicating movement direction.

在 QFX10002 中安装电源

  • 在 QFX10002 中安装电源之前，请确保已采取必要的预防措施来防止静电放电 （ESD） 损坏（请参阅 防止静电放电损坏）。

  • 确保电源的气流方向与机箱相同。电源手柄上的标签指示气流方向。请参阅 QFX10002 冷却系统。

QFX10002 中的电源是可热拔除和热插入式现场可更换单元 （FRU）：无需关闭交换机电源或中断交换机功能，即可拆卸和更换它们。

要在 QFX10002 中安装电源（请参阅 图 4）：

  1. 将 ESD 接地表带连接到裸露的手腕上，然后将表带连接到机箱上的 ESD 点。
  2. 如果电源安装在空插槽中，请挤压手指固定器并将盖板笔直拉出，以取下空白盖板。

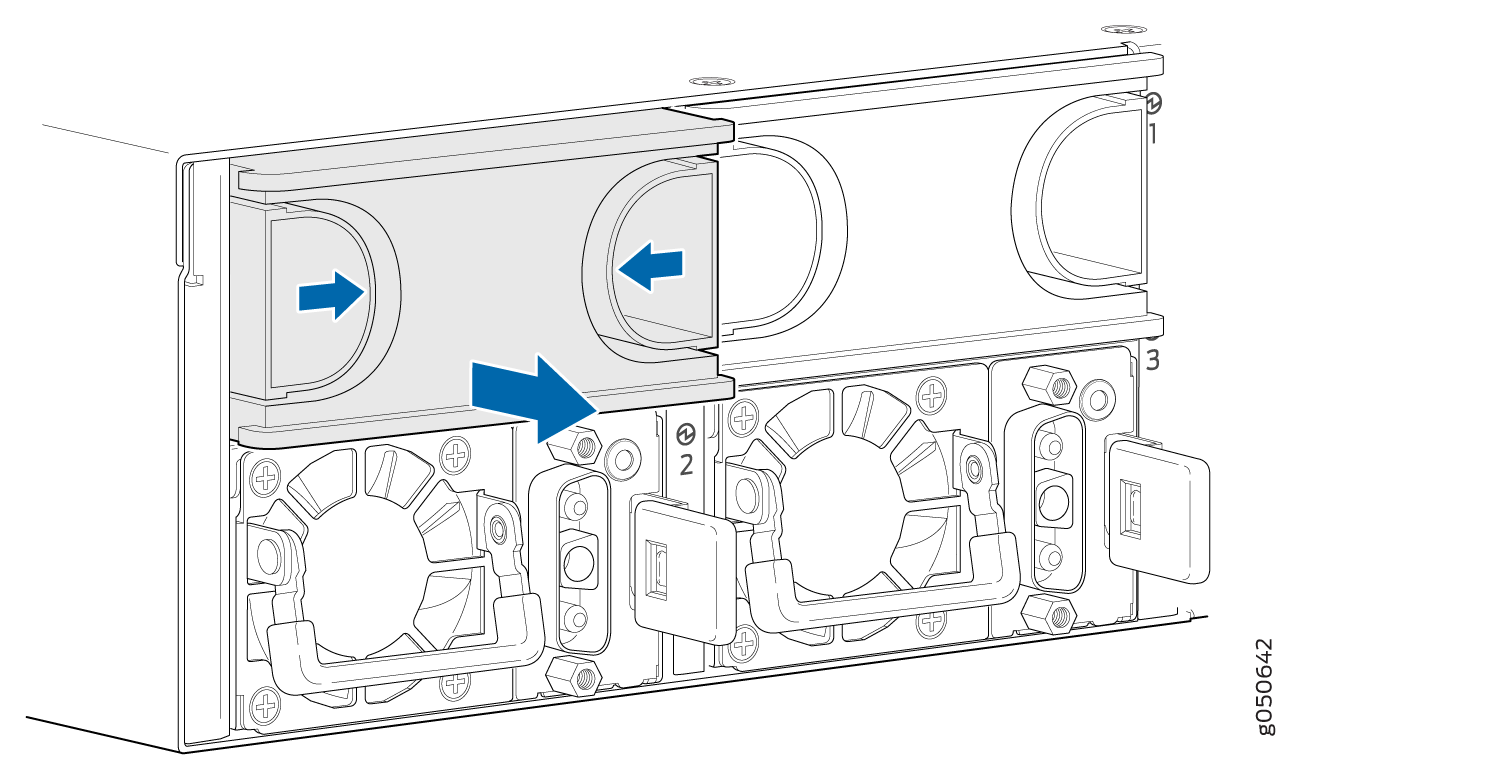

    图 3：卸下电源毛坯盖 Technical illustration of a modular component with two circular openings and arrows indicating movement. Includes connectors and fasteners below.
  3. 注意不要接触电源组件、引脚、引线或焊料连接，从袋中取出电源。
  4. 如果电源有保护性保鲜膜，请撕下电源所有四个侧面的保鲜膜。
  5. 用双手将电源放入交换机 FRU 面板上的电源插槽中，然后将其滑入，直到其完全就位且锁定杆滑入到位。
图 4：在 QFX10002-72Q Error analyzing image 中安装电源
注意：

每个电源必须连接到专用电源插座。
注意：

如果您有Juniper Care服务合同，请在 https://www.juniper.net/customers/support/tools/updateinstallbase/ 注册硬件组件的任何添加、更改或升级。如果您需要更换零件，否则可能会导致严重延误。如果用相同类型的组件替换现有组件，则此注释不适用组件。
