将 PTX5000 升级到高容量电源系统

升级到高容量交流电源系统

在将 PTX5000 从正常容量电源系统升级到高容量交流电源系统之前：

  • 确保在 No Redundant Power for System 运行 show chassis alarms 操作模式 CLI 命令时未显示告警。

    No Redundant Power for System如果显示告警，请参阅了解正常容量电源系统电源区域，了解有关 PTX5000 冗余和正常容量 PAM 的电源区域的更多信息。修改硬件配置，使 PTX5000 电源系统为冗余。配置冗余电源且不再显示告警后，您就可以开始升级过程了。

  • 确保 PTX5000 运行的是 Junos OS 14.1R2 或更高版本，或者 Junos OS 14.2 或更高版本。

注意：

如果要从正常容量的 Delta 或 Wye AC PDU 升级，则从机箱背面（机箱上标记为 PDU1 ）开始此过程时，必须从左 PDU 开始。
注意：

您无法从正常容量 Delta 或 Wye AC PDU 平稳升级到高容量单相交流 PDU。

要升级到高容量交流电源系统：

  1. 将静电放电 （ESD） 地表带固定在裸露的手腕上，并将表带连接到机箱上的一个 ESD 点。
  2. 从其中一个配电单元 （PDU） 中移除现有电源模块 （PAM）。有关详细信息，具体取决于您的现有配置，请参阅 更换 PTX5000 60-A 或 120-A DC PSM 或 更换 PTX5000 正常容量交流 PSM 。

    卸下 PAM 会引发以下警报：

    • No Redundant Power for FPC 0-7

    • No Redundant Power for Rear Chassis

    • No Redundant Power for Fan 0-2

  3. 移除已从中移除 PAM 的 PDU。有关详细信息，请参阅以下主题之一，具体取决于您的现有配置：
  4. 安装大容量交流 PDU。请参阅 更换 PTX5000 高容量 Delta AC PDU 或 更换 PTX5000 高容量 Wye AC PDU 或 更换 PTX5000 高容量单相 AC PDU ，具体取决于要安装的高容量 PDU 的类型。
  5. 将大容量 PSM 套管安装到 PTX5000 中。有关详细信息 ，请参阅安装高容量 PSM 套管 。
  6. 将 PAM 安装到新的 PDU 中，然后开机。有关详细信息 ，请参阅更换 PTX5000 高容量交流 PSM 。

    现在机箱中有两种不同类型的 PDU，导致 Mix of PDUs 会引发告警。机箱中有两种不同类型的 PAM，导致 Power Manager Non Operational 出现告警。但是，只要 PDU 运行正常，一个 PDU 和相关 PAM 即可满足 PTX5000 的功率要求。在此配置中 No Redundant Power for System ，运行 show chassis alarms 命令时不会显示告警。

    谨慎：

    在 PDU 升级过程中，请勿更换其他 RSU 或执行联机操作，以确保电源系统的平稳升级。

  7. 重复步骤 2 到步骤 6 ，用高容量交流 PDU 替换第二个 PDU。
  8. show chassis alarms运行命令以验证 Mix of PDUs、 Power Manager Non Operational和No Redundant Power for System告警是否处于活动状态。
  9. show chassis hardware运行命令以验证 PDU 和 PAM 是否已连接。
  10. show chassis environment pdu slot-number运行命令以检查升级的 PDU 和 PAM 的状态。

    以下示例显示了高容量 PDU 0 的输出。

另请参阅

升级到高容量直流电源系统

在将 PTX5000 从正常容量电源系统升级到高容量直流电源系统之前：

  • 确保在 No Redundant Power for System 运行 show chassis alarms 操作模式 CLI 命令时未显示告警。

    No Redundant Power for System如果显示告警，请参阅了解正常容量电源系统电源区域，了解有关 PTX5000 冗余和正常容量 PAM 的电源区域的更多信息。修改硬件配置，使 PTX5000 电源系统为冗余。配置冗余电源且不再显示告警后，您就可以开始升级过程了。

  • 确保 PTX5000 运行的是 Junos OS 14.1 或更高版本。

要升级到高容量直流电源系统：

  1. 将静电放电 （ESD） 地表带固定在裸露的手腕上，并将表带连接到机箱上的一个 ESD 点。
  2. 从其中一个配电单元 （PDU） 中移除现有电源模块 （PAM）。有关详细信息 ，请参阅更换 PTX5000 60-A 或 120-A DC PSM 。

    卸下 PAM 会引发以下警报：

    • No Redundant Power for FPC 0-7

    • No Redundant Power for Rear Chassis

    • No Redundant Power for Fan 0-2

  3. 移除已从中移除 PAM 的 PDU，然后安装高容量 DC PDU。有关详细信息 ，请参阅更换 PTX5000 高容量 DC PDU 。
  4. 将大容量 PSM 套管安装到 PTX5000 中。有关详细信息 ，请参阅安装高容量 PSM 套管 。
  5. 将 PAM 安装到新的 PDU 中，然后开机。有关详细信息 ，请参阅更换 PTX5000 高容量 DC PSM 。

    现在机箱中有两种不同类型的 PDU，导致 Mix of PDUs 会引发告警。机箱中有两种不同类型的 PAM，导致 Power Manager Non Operational 出现告警。但是，只要 PDU 运行正常，一个 PDU 和相关 PAM 即可满足 PTX5000 的功率要求。在此配置中 No Redundant Power for System ，运行 show chassis alarms 命令时不会显示告警。

    谨慎：

    在 PDU 升级过程中，请勿更换其他 RSU 或执行联机操作，以确保电源系统的平稳升级。

  6. 重复步骤 2 到步骤 5 ，用高容量 DC PDU 替换第二个 PDU。
  7. show chassis alarms运行命令以验证 Mix of PDUs、 Power Manager Non Operational和No Redundant Power for System告警是否处于活动状态。
  8. show chassis hardware运行命令以验证 PDU 和 PAM 是否已连接。
    注意：

    高容量 DC PDU 和 PSM 在命令输出（被截断）中显示为 Gen2 DC PDU 和 Gen2 DC PSM。
  9. show chassis environment pdu slot-number运行命令以检查升级的 PDU 和 PAM 的状态。

    以下示例显示了高容量 PDU 0 的输出。

另请参阅

安装大容量 PSM 套管

高容量交流和直流 PAM 小于 AC PCM 和 60 A 或 120 A DC PCM。PTX5000 中可安装 8 个高容量交流或直流 PCM。安装 PIM 之前，您必须在 PTX5000 路由器机箱前插入带有高容量电源系统升级套件的 PSM 金属套管。要安装 PSM 套管，您需要以下工具和部件：

  • 静电放电 （ESD） 地腕带（不提供）

  • 菲利普斯 （+） 起子，编号 1（不提供）

  • PSM 套管和托架 — 每个机箱八个（提供）

    注意：

    每个 PSM 套管可以容纳两个 PAM。

  • PSM 插槽标签 — 每个机箱两个（提供）

要安装高容量交流和直流 PSM 套管组件：

  1. 将 ESD 地面表带固定在裸露的手腕上，并将表带连接到机箱上的一个 ESD 点。
  2. 从机箱中移除现有 PAM。有关详细信息 ，请参阅更换 PTX5000 60-A 或 120-A DC PSM 和 更换 PTX5000 正常容量交流 PSM 。
  3. 从升级套件中取出 PSM 套管组件，并使用 1 号菲利普斯 （+） 螺丝刀卸下托架。
  4. 将套管插入一个空的 PSM 插槽中，并推入套管，直至套管与机箱侧面齐平（请参阅 图 1）。

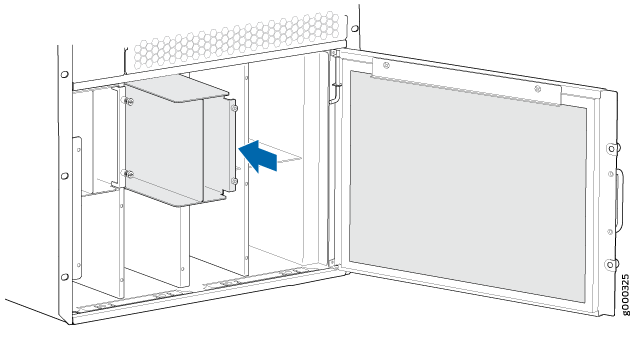

    图 1：插入大容量 PSM 套管 Inserting High Capacity PSM Sleeve
  5. 将袖托架选项卡对齐并固定到套管顶部和底部的插槽上（请参阅 图 2）。
    图 2：固定 PSM 套架 Fixing PSM Sleeve Bracket
  6. 使用编号 1 菲利普斯 （+） 螺丝刀将袖托架的螺丝固定到机箱中。
  7. 移除旧的 PSM 插槽标签。您可以抬起一角并剥下标签。
  8. 从新的 PSM 插槽标签上取下贴纸衬里，并将其涂在机箱上，以螺丝为中心。

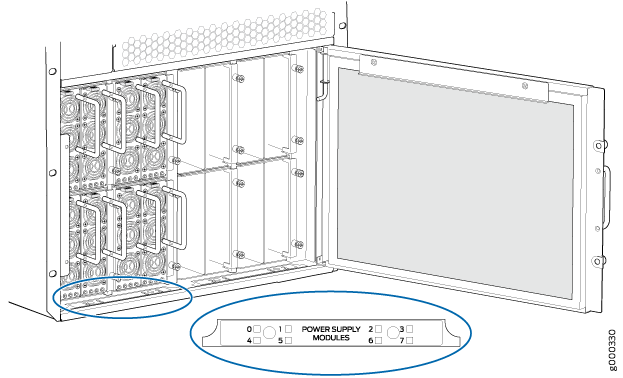

    图 3：应用新的 PSM 插槽标签 Applying New PSM Slot Label
  9. 对其他套管组件重复这些步骤。
