维护 PTX5000 AC 电源系统

维护 PTX5000 AC 电源系统

目的

为实现最佳性能，请确认配电单元 （PDU）、电源模块 （PSM）、AC 电源线和接地电缆的情况。

行动

定期：

  • 定期检查安装场地，确保连接到 PTX5000 的接地和 AC 电源线安全就位，PTX5000 附近没有湿气积聚。要查看 PTX5000 的接地和场地布线要求，请参阅 PTX5000 机箱接地电缆和接线片规格 和 场地电气布线准则。

  • 检查 PDU 的状态，方法是发出 show chassis environment pdu 命令。

  • 确保安排好 AC 电源线，使其不会妨碍接近其他路由器组件。

  • 定期检查 PDU 和 PSM 面板以及操作员接口上的状态 LED，以验证电源系统是否正常工作。

    有关 PDU 和 PSM LED 的详细信息，请参阅 PTX5000 AC 配电单元 LED 和 PTX5000 AC 电源模块 LED。

  • 检查操作员接口上的红色和黄色报警 LED 和 LCD 显示屏。PDU 和 PSM 故障或卸下会触发报警，导致一个或两个 LED 亮起，并导致 LCD 显示屏上出现错误消息。您可通过发出以下 CLI 命令来显示相关联的错误消息：

    有关可能的报警消息列表，请参阅 PTX5000 电源系统故障排除。

  • 电源系统需要机箱前后的气流畅通无阻。定期检查场地，确保机箱前面底部的进气口和 PSM 面板排出的排气口畅通无阻。

  • 要检查所有 PDU 和 PSM 的功率使用情况，请发出 show chassis power 命令。

    show chassis power detail发出 命令检查 FPC、风扇托盘、路由引擎和控制板以及 SIB、CCG 和操作员接口等硬件组件的瓦特功率使用情况。

更换 PTX5000 三相 Delta AC PDU

卸下 PTX5000 三相 Delta AC PDU

PTX5000 具有两个冗余负载分担 PDU。每个 PDU 均可热插入和热拔除。PDU 重量为 51.2 lb （23.2 kg）。

要卸下三相 delta PDU：

  1. 关闭要卸下的 PDU 的客户场地断路器。
  2. 将 PDU 面板上的断路器和电源 OUTPUT 开关切换到关闭 （O） 位置。
  3. 断开 AC 电源线与电源的连接。
    注意：

    关闭 PDU 电源后，您必须至少等待 60 秒才能重新打开。
  4. 请确保 AC 电源线间的电压为 0 V，这样在卸下过程中 AC 电源线就不会通电。验证 PDU 面板上的 200-240 V ~ 60 A 50-60 Hz LED 是否关闭。
  5. 从要卸下的 PDU 中卸下机箱前部的电源模块 （PSM）（请参阅 图 1）。
    1. 松开盖住 PSM 的门上的外加螺丝并打开门。
    2. 松开 PSM 弹出器手柄上的外加螺丝。
    3. 抓住弹出器手柄并拉出 PSM。
    4. 将 PSM 从机箱滑出一半。将一只手放在 PSM 的下面支撑它，然后将其完全滑出机箱。
    5. 为 PDU 中剩余的 PSM 重复这些步骤。

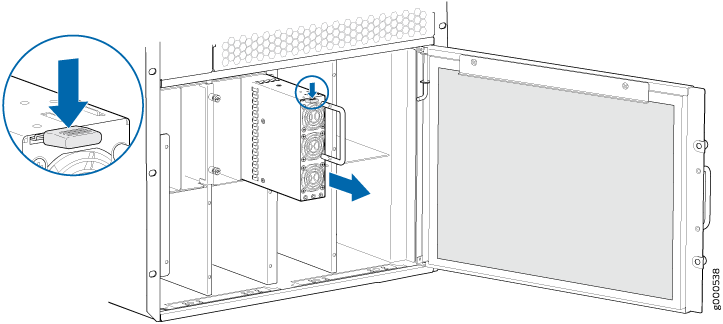

    图 1：卸下 AC 电源模块 Removing the AC Power Supply Modules
  6. 将静电放电 （ESD） 接地腕带绑到裸露的手腕上，然后将腕带连接到 PTX5000 背面机箱上的某个 ESD 点。
  7. 打开金属接线隔间的门。
  8. 从三相 delta AC 电源上的 AC 接线盒断开接线（图 2）。使用 1/5 英寸（5.5 毫米）插槽螺丝起子，松开输入端子或接地点螺丝，并从输入端子或接地点卸下每根导线。
    1. 从 L3 输入端子上卸下标记为 L3 的接线。
    2. 从 L2 输入端子上卸下标记为 L2 的接线。
    3. 从 L1 输入端子上卸下标记为 L1 的接线。
    4. 从接地点卸下标记为 GND 的 接线。

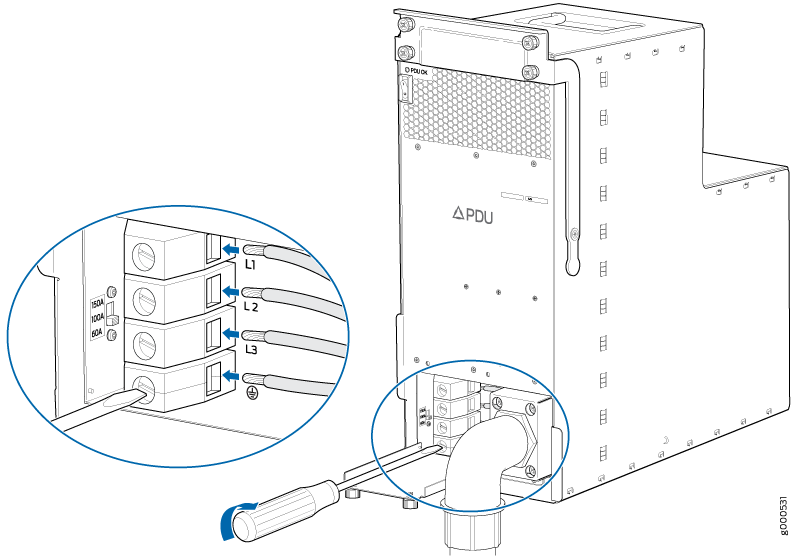

    图 2：断开 AC 电源线与三相 Delta AC 电源的连接 Disconnecting AC Power Wires from a Three-Phase Delta AC Power Supply
  9. 使用 2 号十字 （+） 螺丝起子，松开将金属固定托架和 AC 电源线固定到 PDU 的外加螺丝。小心地从接线隔间卸下 AC 电源线的导线，同时从 PDU 中卸下金属接线托架和 AC 电源线。请参阅 图 3。

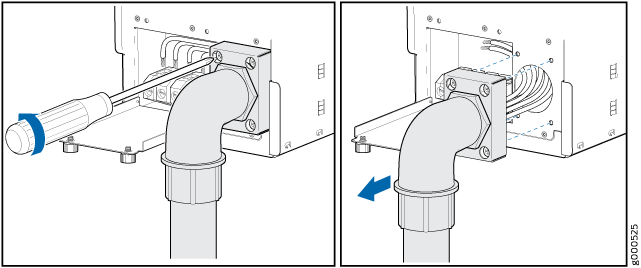

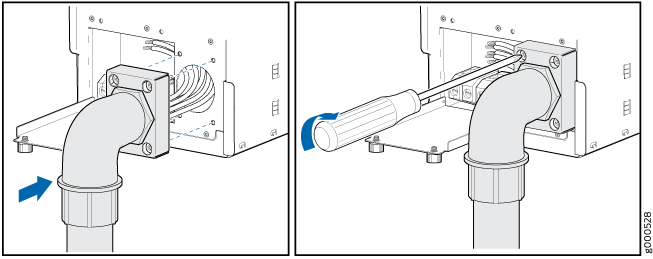

    图 3：卸下金属接线托架和 AC 电源线 Removing the Metal Retaining Bracket and AC Power Cord
  10. 松开将前 PDU 手柄连接到 PDU 和机箱的四颗外加螺丝。
  11. 抓住 PDU 面板上的前 PDU 手柄，朝您方向稳定拉下。将 PDU 从机箱中滑出一半，直到到达 PDU 顶部的安装手柄。（请参阅 图 5）。
    谨慎：

    每个 PDU 重约 63.3 lb （28.7 kg）。从 PTX5000 中卸下 PDU 时，请做好承受其全部重量的准备。
  12. 使用安装手柄将 PDU 完全滑出机箱。
  13. 使用金属固定托架上的外加螺丝将其重新连接到正在卸下的 PDU。
警告：

切勿触碰 PDU 背面的电源连接器。它们可能含有危险电压。
谨慎：

在 PTX5000 运行时，不要将 PDU 插槽留空超过一小段时间。为保证通风良好，PDU 必须保留在机箱中，或者必须在空插槽中使用空面板。
图 4：三相 Delta AC 电源 Three-Phase Delta AC Power Supply
  1
—
顶部安装手柄
  5
—
断路 器
  2
—
前置安装手柄
  6
—
金属接线隔间
  3
—
输出功率开关
  7
—
金属接线隔间门
  4
—
排气口通风
  8
—
金属接线托架

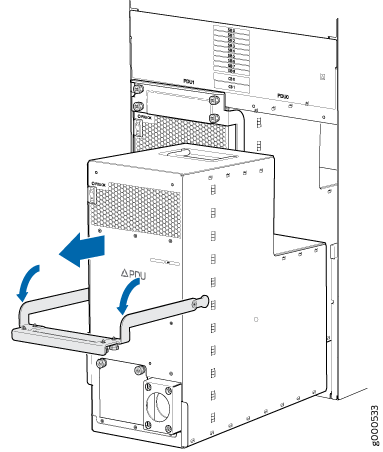

图 5：卸下三相 Delta AC PDU Removing a Three-Phase Delta AC PDU

安装 PTX5000 三相 Delta AC PDU

要安装三相 delta AC PDU：

  1. 确保 AC 电源间的电压为 0 V，并确保安装过程中电压不会通电。
  2. 将 PDU 面板上的断路器和电源 OUTPUT 开关切换到关闭 （O） 位置。
  3. 抓住前部安装手柄和顶部安装手柄，然后将 PDU 插入 PDU 插槽中。
  4. 用两只手将 PDU 滑入机箱直到感觉到阻力。
  5. 将前置安装手柄向上朝 PDU 方向推动，然后使用外加螺丝固定手柄。
  6. 使用 2 号十字 （+） 螺丝起子松开将金属固定托架固定到新安装的 PDU 的四颗外加螺丝。从 PDU 中卸下金属接线托架。
  7. 使用 2 号十字 （+） 螺丝起子松开更换 PDU 的金属 AC 接线隔间上的两颗外加螺丝。打开金属 AC 接线隔间的金属门。
  8. 使用 2 号十字 （+） 螺丝起子，使用金属固定托架上的四颗外加螺丝将 AC 电源线固定到 PDU。

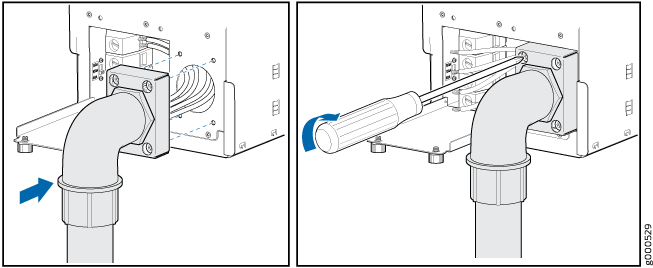

    图 6：将金属接线托架和 AC 电源线连接到三相 Delta PDU Connecting the Metal Retaining Bracket and AC Power Cord to the Three-Phase Delta PDU
  9. 将接线连接到三相 delta AC PDU 上的 AC 接线盒（图 7）。使用 1/5 英寸（5.5 毫米）插槽螺丝起子，松开输入端子或接地点螺丝，将每根接线插入接地点或输入端子，然后拧紧螺丝。
    1. 将标记为 GND 的 接线插入接地点。
    2. 将标记为 L1 的接线插入 L1 输入端子。
    3. 将标记为 L2 的接线插入 L2 输入端子。
    4. 将标记为 L3 的接线插入 L3 输入端子。

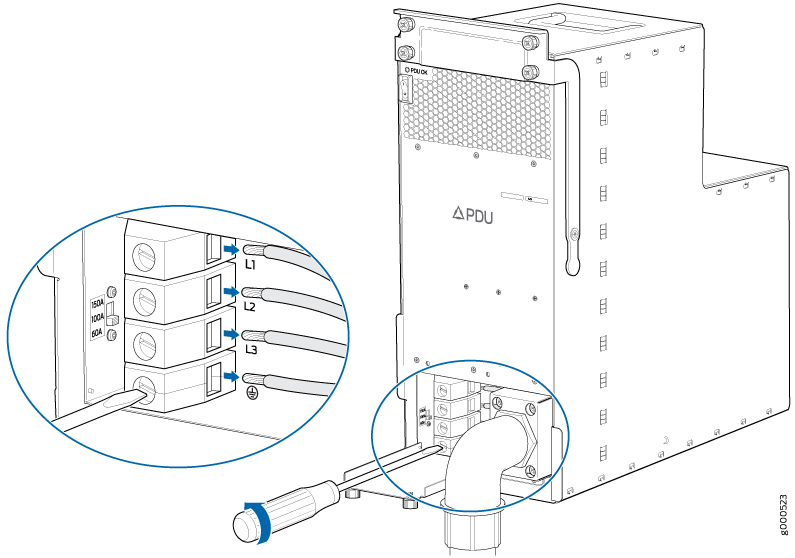

    图 7：将接地和 AC 电源线连接到三相 Delta AC 电源 Connecting Grounding and AC Power Wires to a Three-Phase Delta AC Power Supply
  10. 验证 AC 电源和接地布线连接是否正确。
  11. 使用 2 号十字 （+） 螺丝起子拧紧金属 AC 接线隔间上的两颗外加螺丝。
  12. 确保 AC 电源线未触碰 PTX5000 组件或阻碍到其通道，并且没有凌乱置于地面，以防有人绊倒。
  13. 将 AC 电源线重新连接到电源。
    注意：

    接通 PDU 电源后，您必须至少等待 60 秒才能关闭。
  14. 将客户场地断路器打开 PDU。
  15. 验证 PDU 面板上的 200-240 V ~ 60 A 50-60 Hz LED 常亮，表示 PDU 正在接收电压。
  16. 将 PSM 重新安装到 PDU 中。
    1. 松开盖住 PSM 的门上的外加螺丝并打开门。
    2. 将一只手放在 PSM 的下面支撑它，然后将其滑入 PSM 插槽中。
    3. 将弹出器手柄朝 PSM 方向推动，然后拧紧弹出器手柄上的外加螺丝，将其固定至 PSM。
    4. 为 PDU 中的其他 PSM 重复这些步骤。
  17. 将 PDU 上的断路器移至开启 （|） 位置。
  18. 验证 PDU 面板上的 CB ON LED 是否稳定点亮。
  19. 将 PDU 上的电源 OUTPUT 开关移至开启 （|） 位置。
  20. 验证 PDU 中每个 PSM 面板上的 AC IN LED 和 DC IN LED 常亮，表示每个 PSM 均已通电。验证 FAULT LED 是否关闭。
  21. 验证 PDU 面板上的 PDU OK LED 常亮，表示 PDU 正常工作。

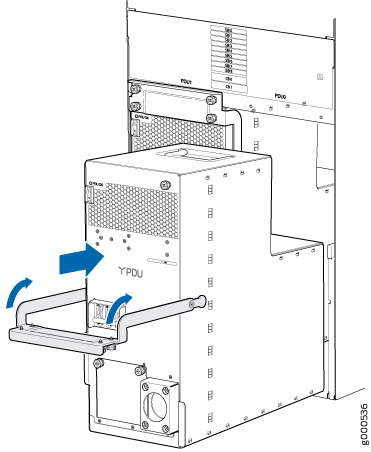

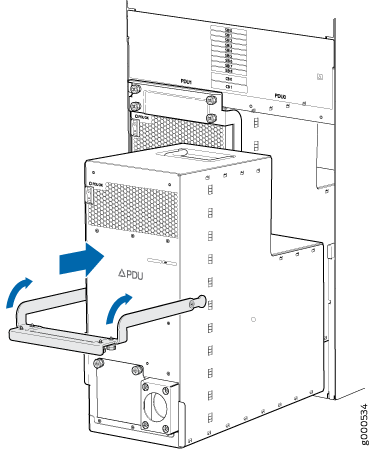

图 8：安装三相 Delta AC PDU Installing a Three-Phase Delta AC PDU

更换 PTX5000 三相 Delta AC PDU 电源线

卸下 PTX5000 三相 Delta AC PDU 电源线

要卸下三相 delta PDU 电源线：

  1. 关闭要卸下的 PDU 的客户场地断路器。
  2. 将 PDU 面板上的断路器和电源 OUTPUT 开关移动到关闭 （O） 位置。
  3. 断开 AC 电源线与电源的连接。
    注意：

    关闭 PDU 电源后，您必须至少等待 60 秒才能重新打开。
  4. 请确保 AC 电源线间的电压为 0 V，这样在卸下过程中 AC 电源线就不会通电。验证 PDU 面板上的 200-240 V ~ 60 A 50-60 Hz LED 是否关闭。
  5. 将静电放电 （ESD） 接地腕带绑到裸露的手腕上，然后将腕带连接到 PTX5000 背面机箱上的某个 ESD 点。
  6. 打开金属接线隔间的门。从三相 delta AC 电源上的 AC 接线盒断开接线（图 9）。使用 1/5 英寸（5.5 毫米）插槽螺丝起子，松开输入端子或接地点螺丝，并从输入端子或接地点卸下每根导线。
    1. 从 L3 输入端子上卸下标记为 L3 的接线。
    2. 从 L2 输入端子上卸下标记为 L2 的接线。
    3. 从 L1 输入端子上卸下标记为 L1 的接线。
    4. 将标记为 GND 的 接线卸下到接地点。

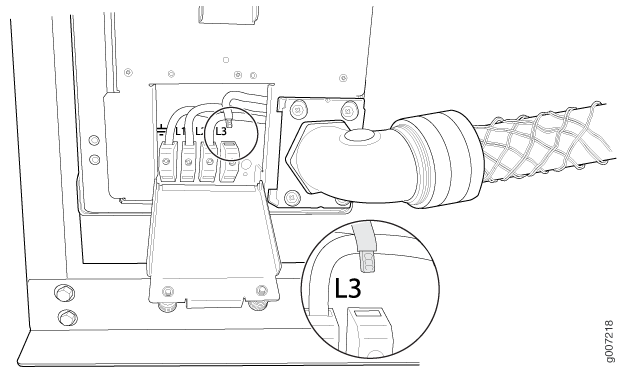

    图 9：断开 AC 电源线与三相 Delta AC PDU Disconnecting AC Power Wires from a Three-Phase Delta AC PDU 的连接
  7. 使用 2 号十字 （+） 螺丝起子，松开将金属固定托架和 AC 电源线固定到 PDU 的外加螺丝。小心地从接线隔间卸下 AC 电源线的导线，同时从 PDU 中卸下金属接线托架和 AC 电源线。请参阅 图 10。

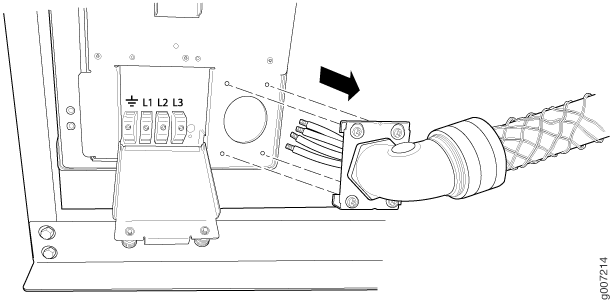

    图 10：卸下金属接线托架和 AC 电源线 Removing the Metal Retaining Bracket and AC Power Cord
  8. 松开 AC 电源线上的固定螺母，然后将 AC 电源线从金属固定托架上分离。
    注意：

    保留固定螺母，以将金属接线托架连接到更换 AC 电源线。

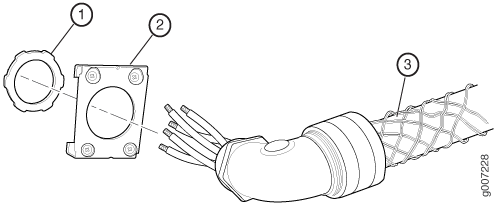

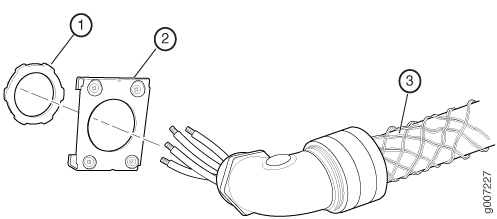

    图 11：从 AC 电源线 Removing the Metal Retaining Bracket from the AC Power Cord卸下金属接线托架
      1
    —
    固定螺母
      3
    —
    三相 delta AC 电源线
      2
    —
    金属接线托架


安装 PTX5000 三相 Delta AC PDU 电源线

要安装三相 delta AC 电源线：

  1. 确保 AC 电源间的电压为 0 V，并确保安装过程中电压不会通电。
  2. 将 PDU 上的断路器和 输出 开关切换到关闭 （O） 位置。
  3. 小心地将 AC 电源线穿过金属固定托架上的孔中。将固定螺母拧到 AC 电源线上，将金属固定托架固定至更换 AC 电源线。
    图 12：将金属接线托架连接到三相 Delta AC 电源线 Attaching the Metal Retaining Bracket to the Three-Phase Delta AC Power Cord
      1
    —
    固定螺母
      3
    —
    三相 delta AC 电源线
      2
    —
    金属接线托架

  4. 使用 2 号十字 （+） 螺丝起子松开金属 AC 接线隔间上的两颗外加螺丝。打开金属 AC 接线隔间的金属门。
  5. 小心地将 AC 电源线推入金属固定托架的区域，然后将电线朝左侧朝金属 AC 接线隔间拉。
  6. 使用 2 号十字 （+） 螺丝起子，使用金属固定托架上的四颗螺丝将 AC 电源线固定到 PDU。

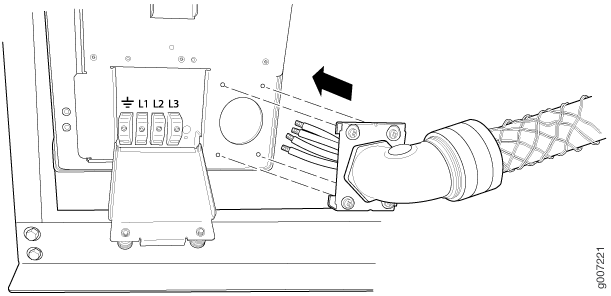

    图 13：将金属接线托架和 AC 电源线连接到三相 Delta PDU Connecting the Metal Retaining Bracket and AC Power Cord to the Three-Phase Delta PDU
  7. 将接线连接到三相 delta AC PDU 上的 AC 接线盒（图 14）。使用 1/5 英寸（5.5 毫米）插槽螺丝起子，松开输入端子或接地点螺丝，将每根接线插入接地点或输入端子，然后拧紧螺丝。
    1. 将标记为 GND 的 接线插入接地点。
    2. 将标记为 L1 的接线插入 L1 输入端子。
    3. 将标记为 L2 的接线插入 L2 输入端子。
    4. 将标记为 L3 的接线插入 L3 输入端子。
    图 14：将接地和 AC 电源线连接到三相 Delta AC 电源 Connecting Grounding and AC Power Wires to a Three-Phase Delta AC Power Supply
  8. 验证 AC 电源和接地布线连接是否正确。
  9. 使用 2 号十字 （+） 螺丝起子拧紧金属 AC 接线隔间上的两颗外加螺丝。
  10. 确保 AC 电源线未触碰 PTX5000 组件或阻碍到其通道，并且没有凌乱置于地面，以防有人绊倒。
  11. 将 AC 电源线重新连接到电源。
    注意：

    接通 PDU 电源后，您必须至少等待 60 秒才能关闭。
  12. 将客户场地断路器打开 PDU。
  13. 验证 PDU 面板上的 200-240 V ~ 60 A 50-60 Hz LED 常亮，表示 PDU 正在接收电压。
  14. 将 PDU 上的断路器移至开启 （|） 位置。
  15. 验证 PDU 面板上的 CB ON LED 是否稳定点亮。
  16. 将 PDU 上的电源 OUTPUT 开关移至开启 （|） 位置。
  17. 验证 PDU 中每个 PSM 面板上的 AC IN LED 和 DC IN LED 常亮，表示每个 PSM 均已通电。验证 FAULT LED 是否关闭。
  18. 验证 PDU 面板上的 PDU OK LED 常亮，表示 PDU 正常工作。

更换 PTX5000 三相 Wye AC PDU

卸下 PTX5000 三相 Wye AC PDU

PTX5000 具有两个冗余负载分担 PDU。每个 PDU 均可热插入和热拔除。PDU 重量为 51.2 lb （23.2 kg）。

要卸下三相 wye PDU：

  1. 关闭要卸下的 PDU 的客户场地断路器。
  2. 将 PDU 面板上的断路器和电源 OUTPUT 开关移动到关闭 （O） 位置。
  3. 断开 AC 电源线与电源的连接。
    注意：

    关闭 PDU 电源后，您必须至少等待 60 秒才能重新打开。
  4. 请确保 AC 电源线间的电压为 0 V，这样在卸下过程中 AC 电源线就不会通电。验证 PDU 面板上的 200-240 V/346-415 ~ 30 A 50-60 Hz LED 熄灯。
  5. 从要卸下的 PDU 中卸下机箱前部的电源模块 （PSM）（请参阅 图 15）。
    1. 松开盖住 PSM 的门上的外加螺丝并打开门。
    2. 松开 PSM 弹出器手柄上的外加螺丝。
    3. 抓住弹出器手柄并拉出 PSM。将 PSM 从机箱滑出一半。将一只手放在 PSM 的下面支撑它，然后将其完全滑出机箱。
    4. 为 PDU 中剩余的 PSM 重复这些步骤。

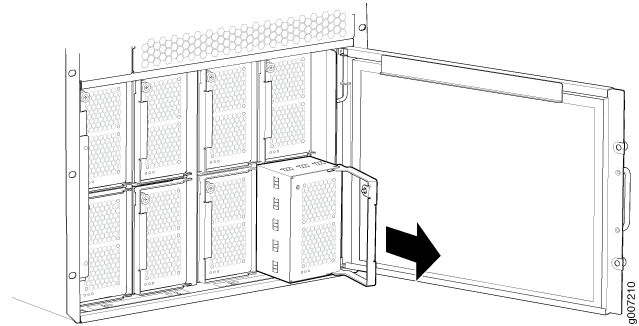

    图 15：卸下 AC 电源模块 Removing the AC Power Supply Modules
  6. 将静电放电 （ESD） 接地腕带绑到裸露的手腕上，然后将腕带连接到 PTX5000 背面机箱上的某个 ESD 点。
  7. 使用 2 号十字 （+） 螺丝起子，松开两颗外加螺丝到金属接线隔间门。打开金属接线隔间的门。从三相 wye AC PDU 上的 AC 接线盒断开接线（图 16）。使用 1/5 英寸（5.5 毫米）插槽螺丝，松开输入端子或接地点螺丝，并从输入端子或接地点卸下每根导线。
    1. 从 L3 输入端子上卸下标记为 L3 的接线。
    2. 从 L2 输入端子上卸下标记为 L2 的接线。
    3. 从 L1 输入端子上卸下标记为 L1 的接线。
    4. 将标记为 GND 的 接线卸下到接地点。
    图 16：断开 AC 电源线与三相 Wye AC PDU Disconnecting AC Power Wires from a Three-Phase Wye AC PDU 的连接
  8. 使用 2 号十字 （+） 螺丝起子，松开将金属固定托架和 AC 电源线固定到 PDU 的螺丝。小心地从接线隔间卸下 AC 电源线的导线，同时从 PDU 中卸下金属接线托架和 AC 电源线。请参阅 图 17。
    图 17：卸下金属接线托架和 AC 电源线 Removing the Metal Retaining Bracket and AC Power Cord
  9. 松开将前 PDU 手柄连接到 PDU 和机箱的四颗外加螺丝。
  10. 抓住 PDU 面板上的前置安装手柄，然后将手柄朝您方向稳定拉下。将 PDU 从机箱滑出一半，直到到达顶部安装手柄。（请参阅 图 19.）
  11. 使用顶部和正面安装手柄将 PDU 完全滑出机箱。
    谨慎：

    每个 PDU 重约 51.2 lb （23.2 kg）。从 PTX5000 中卸下 PDU 时，请做好承受其全部重量的准备。
警告：

切勿触碰 PDU 背面的电源连接器。它们可能含有危险电压。
谨慎：

在 PTX5000 运行时，不要将 PDU 插槽留空超过一小段时间。为保证通风良好，PDU 必须保留在机箱中，或者必须在空插槽中使用空面板。
图 18：三相 Wye AC PDU Three-Phase Wye AC PDU
  1
—
顶部安装手柄
  5
—
断路 器
  2
—
前置安装手柄
  6
—
金属接线隔间
  3
—
电源输出交换机
  7
—
金属接线隔间门
  4
—
排气口通风
  8
—
金属接线托架
图 19：卸下三相 Wye AC PDU Removing a Three-Phase Wye AC PDU

安装 PTX5000 三相 Wye AC PDU

要安装三相 wye AC PDU：

  1. 确保 AC 电源间的电压为 0 V，并确保安装过程中电压不会通电。
  2. 将 PDU 上的断路器切换到关闭 （O） 位置。
  3. 抓住前部和顶部安装手柄，将更换 PDU 插入 PDU 插槽中。
  4. 用两只手将 PDU 滑入机箱直到感觉到阻力。
  5. 将前置安装手柄向上朝 PDU 方向推动。使用 2 号十字 （+） 螺丝起子拧紧手柄上的外加螺丝。
  6. 使用 2 号十字 （+） 螺丝起子，松开位于新安装 PDU 右下角的金属固定托架上的四颗外加螺丝。从 PDU 中卸下金属接线托架。

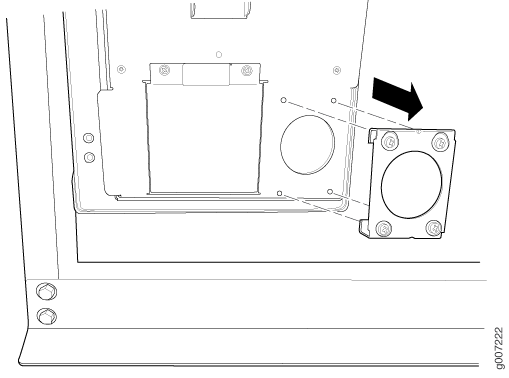

    图 20：从三相 Wye PDU 中卸下金属接线托架 Removing the Metal Retaining Bracket from the Three-Phase Wye PDU
  7. 使用 2 号十字 （+） 螺丝起子松开更换 PDU 的金属 AC 接线隔间上的两颗外加螺丝。打开金属 AC 接线隔间的金属门。
  8. 小心地将 AC 电源线推入金属固定托架的区域，然后将电线朝左侧朝金属 AC 接线隔间拉。
  9. 使用 2 号十字 （+） 螺丝起子，拧紧金属固定托架上的四颗外加螺丝，将 AC 电源线固定到 PDU。

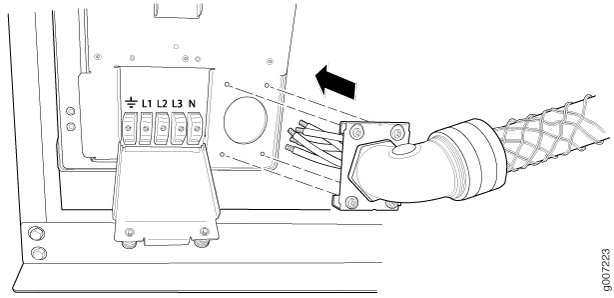

    图 21：将金属接线托架和 AC 电源线连接到三相 Wye PDU Connecting the Metal Retaining Bracket and AC Power Cord to the Three-Phase Wye PDU
  10. 将接线连接到三相 wye AC PDU 上的 AC 接线盒（图 22）。使用 1/5 英寸（5.5 毫米）插槽螺丝起子，松开输入端子或接地点螺丝，并将每根接线插入接地点或输入端子，然后拧紧螺丝。
    1. 将标记为 GND 的 接线插入接地点。
    2. 将标记为 L1 的接线插入 L1 输入端子。
    3. 将标记为 L2 的接线插入 L2 输入端子。
    4. 将标记为 L3 的接线插入 L3 输入端子。
    5. 将标记为 N 的接线插入 N 输入端子。

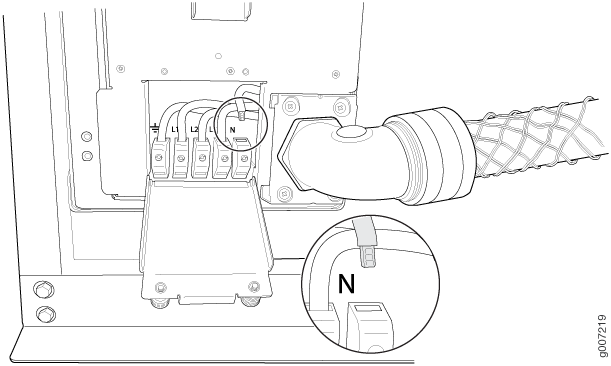

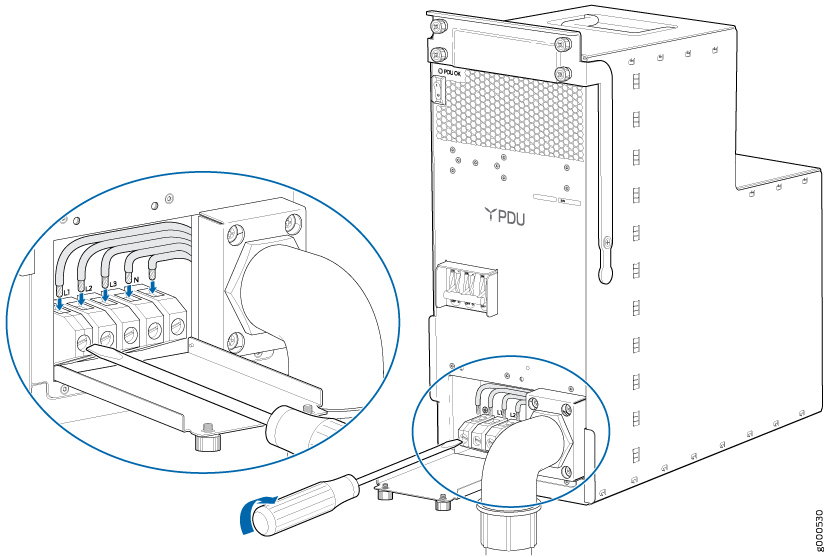

    图 22：将接地和 AC 电源线连接到三相 Wye AC PDU Connecting Grounding and AC Power Wires to a Three-Phase Wye AC PDU
  11. 验证 AC 电源和接地线连接是否正确。
  12. 使用 2 号十字 （+） 螺丝起子拧紧金属 AC 接线隔间上的两颗外加螺丝。
  13. 确保 AC 电源线未触碰或阻碍到机箱组件的通道，并且没有凌乱置于地面，以防有人绊倒。
  14. 将 AC 电源线重新连接到电源。
    注意：

    接通 PDU 电源后，您必须至少等待 60 秒才能关闭。
  15. 将客户场地断路器打开 PDU。
  16. 验证 PDU 面板上的 AC 输入 （~） LED 常亮，表示 PDU 正在接收电压。
  17. 将 PSM 重新安装到 PDU 中。
    1. 松开盖住 PSM 的门上的外加螺丝并打开门。
    2. 将一只手放在 PSM 的下面支撑它，然后将其滑入 PSM 插槽中。
    3. 将弹出器手柄朝 PSM 方向推动，然后拧紧弹出器手柄上的外加螺丝，将其固定至 PSM。
    4. 为 PDU 中的其他 PSM 重复此步骤。
  18. 将 PDU 上的断路器移至开启 （|） 位置。
  19. 验证 PDU 面板上的 CB ON LED 是否稳定点亮。
  20. 将 PDU 上的电源 OUTPUT 开关移至开启 （|） 位置。
  21. 验证 PDU 中每个 PSM 面板上的 AC IN LED 和 DC IN LED 常亮，表示每个 PSM 均已通电。验证 FAULT LED 是否关闭。
  22. 验证 PDU 面板上的 PDU OK LED 常亮，表示 PDU 正常工作。
图 23：安装三相 Wye AC PDU Installing a Three-Phase Wye AC PDU

更换 PTX5000 三相 Wye AC PDU 电源线

卸下 PTX5000 三相 Wye AC PDU 电源线

要卸下三相 wye PDU 电源线：

  1. 关闭要卸下的 AC 电源线的 PDU 的客户场地断路器。
  2. 将 PDU 面板上的断路器和输出电源开关移动到关闭 （O） 位置。
  3. 断开 AC 电源线与电源的连接。
    注意：

    关闭 PDU 电源后，您必须至少等待 60 秒才能重新打开。
  4. 请确保 AC 电源线间的电压为 0 V，这样在卸下过程中 AC 电源线就不会通电。验证 PDU 面板上的 200-240 V/346-415 ~ 30 A 50-60 Hz LED 熄灯。
  5. 将静电放电 （ESD） 接地腕带绑到裸露的手腕上，然后将腕带连接到 PTX5000 背面机箱上的某个 ESD 点。
  6. 打开金属接线隔间的门。
  7. 从三相 delta AC 电源上的 AC 接线盒断开接线（图 24）。使用 1/5 英寸（5.5 毫米）插槽螺丝起子，松开输入端子或接地点螺丝，并从输入端子或接地点卸下每根导线。
    1. 从 N 输入端子上卸下标记为 N 的接线。
    2. 从 L3 输入端子上卸下标记为 L3 的接线。
    3. 从 L2 输入端子上卸下标记为 L2 的接线。
    4. 从 L1 输入端子上卸下标记为 L1 的接线。
    5. 将标记为 GND 的 接线卸下到接地点。

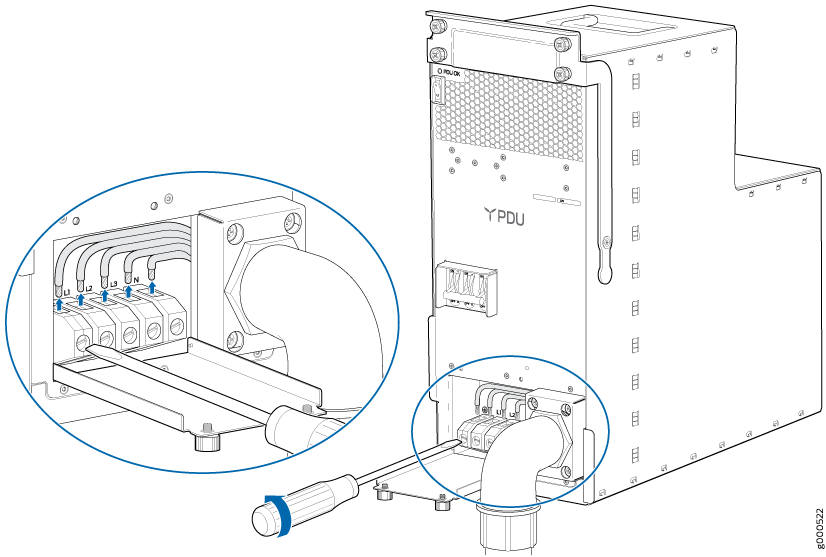

    图 24：断开 AC 电源线与三相 Wye AC 电源的连接 Disconnecting AC Power Wires from a Three-Phase Wye AC Power Supply
  8. 使用 2 号十字 （+） 螺丝起子，松开将金属固定托架和 AC 电源线固定到 PDU 的外加螺丝。小心地从接线隔间卸下 AC 电源线的导线，同时从 PDU 中卸下金属接线托架和 AC 电源线。请参阅 图 25。

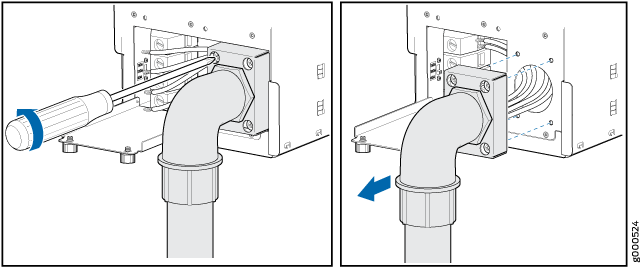

    图 25：卸下金属固定托架和 AC 电源线 Removing the Metal Retaining Bracket and AC Power Cord

安装 PTX5000 三相 Wye AC PDU 电源线

要安装三相 wye AC 电源线：

  1. 确保 AC 电源间的电压为 0 V，并确保安装过程中电压不会通电。
  2. 将 PDU 上的断路器和 电源 OUTPUT 开关切换到关闭 （O） 位置。
  3. 小心地将 AC 电源线穿过金属固定托架上的孔中。将固定螺母拧到 AC 电源线上，将金属固定托架固定到更换 AC 电源线（请参阅 图 26）。
    图 26：将金属接线托架连接到 AC 电源线 Attaching the Metal Retaining Bracket to the AC Power Cord
      1
    —
    固定螺母
      3
    —
    三相 wye AC 电源线
      2
    —
    金属接线托架

  4. 使用 2 号十字 （+） 螺丝起子松开金属 AC 接线隔间上的两颗外加螺丝。打开金属 AC 接线隔间的金属门。
  5. 小心地将 AC 电源线推入金属固定托架的区域，然后将电线朝左侧朝金属 AC 接线隔间拉。使用 2 号十字 （+） 螺丝起子，使用金属固定托架上的四颗螺丝将 AC 电源线固定到 PDU（请参阅 图 27）。
    图 27：将金属接线托架和 AC 电源线连接到三相 Wye PDU Connecting the Metal Retaining Bracket and AC Power Cord to the Three-Phase Wye PDU
  6. 将接线连接到三 wye AC PDU 上的 AC 接线盒（图 28）。使用 1/5 英寸（5.5 毫米）插槽螺丝起子，松开每个输入端子或接地点螺丝，将每根接线插入接地点或输入端子，然后拧紧螺丝。
    1. 将标记为 GND 的 接线插入接地点。
    2. 将标记为 L1 的接线插入 L1 输入端子。
    3. 将标记为 L2 的接线插入 L2 输入端子。
    4. 将标记为 L3 的接线插入 L3 输入端子。
    5. 将标记为 N 的接线插入 N 输入端子。
    图 28：将接地和 AC 电源线连接到三相 Wye AC 电源 Connecting Grounding and AC Power Wires to a Three-Phase Wye AC Power Supply
  7. 验证 AC 电源和接地布线连接是否正确。
  8. 使用 2 号十字 （+） 螺丝起子拧紧金属 AC 接线隔间上的两颗外加螺丝。
  9. 确保 AC 电源线未触碰 PTX5000 组件或阻碍到其通道，并且没有凌乱置于地面，以防有人绊倒。
  10. 将 AC 电源线重新连接到电源。
    注意：

    接通 PDU 电源后，您必须至少等待 60 秒才能关闭。
  11. 将客户场地断路器打开 PDU。
  12. 验证 PDU 面板上的 200-240 V/346-415 ~ 30 A 50-60 Hz LED 常亮，表示 PDU 正在接收电压。
  13. 将 PDU 上的断路器移至开启 （|） 位置。
  14. 验证 PDU 面板上的 CB ON LED 是否稳定点亮。
  15. 将 PDU 上的电源 OUTPUT 开关移至开启 （|） 位置。
  16. 验证 PDU 中每个 PSM 面板上的 AC IN LED 和 DC IN LED 常亮，表示每个 PSM 均已通电。验证 FAULT LED 是否关闭。
  17. 验证 PDU 面板上的 PDU OK LED 常亮，表示 PDU 正常工作。

更换 PTX5000 正常容量 AC PSM

卸下 PTX5000 AC PSM

要卸下 AC PSM：

  1. 将静电放电 （ESD） 接地腕带绑到裸露的手腕上，然后将腕带连接到机箱上的某个 ESD 点。
  2. 松开盖住 PSM 的门上的外加螺丝并打开门。
  3. 松开 PSM 弹出器手柄上的外加螺丝。
  4. 抓住弹出器手柄并拉出 PSM。将其从机箱中滑出一半（请参阅 图 29）。
    谨慎：

    每个 AC PSM 重约 10.5 lb （4.8 kg）。从 PTX5000 中卸下 PSM 时，请做好承受其全部重量的准备。
  5. 将一只手放在 PSM 的下面支撑它，然后将其完全滑出机箱。
    图 29：卸下 PSM Removing a PSM

安装 PTX5000 AC PSM

要安装 AC PSM：

  1. 用两只手将 PSM 滑入机箱直到感觉到阻力。每个 AC PSM 重约 10.5 lb （4.8 kg）。
  2. 将弹出器手柄朝 PSM 方向推动，然后拧紧 PSM 上的外加螺丝。
  3. 验证 PSM 面板上的 AC IN OK LED 常亮，表示 PSM 已通电。
  4. 验证 PSM 面板上的 DC IN OK LED 是否稳定点亮。
图 30：安装 PSM Installing a PSM

更换 PTX5000 高容量 Delta AC PDU

卸下 PTX5000 高容量 Delta AC PDU

PTX5000 具有两个冗余负载分担 PDU。每个 PDU 均可热插入和热拔除。高容量 Delta AC PDU 重量为 63.3 lb （28.7 kg）。

要卸下高容量 Delta AC PDU：

  1. 关闭正在卸下的 PDU 的客户场地断路器。
  2. 将 PDU 面板上的电源开关移动到待机 （） 位置。
  3. 断开 AC 电源线与电源的连接。
    注意：

    关闭 PDU 电源后，您必须至少等待 60 秒才能重新打开。
  4. 请确保 AC 电源线间的电压为 0 V，这样在卸下过程中 AC 电源线就不会通电。验证 PDU 面板上的 AC 输入 LED 熄灯。
  5. 从要卸下的 PDU 中卸下机箱前部的电源模块 （PSM）（请参阅 图 31）。
    1. 松开盖住 PSM 的门上的外加螺丝并打开门。
    2. 按下锁定卡舌，然后使用弹出器手柄拉出 PSM。抓住弹出器手柄并拉出 PSM。
    3. 将 PSM 从机箱滑出一半。将一只手放在 PSM 的下面支撑它，然后将其完全滑出机箱。
    4. 为 PDU 中剩余的 PSM 重复这些步骤。
    图 31：卸下高容量 AC 电源模块 Removing the High Capacity AC Power Supply Modules
    警告：

    每个高容量 AC PSM 重约 9.8 lb （4.5 kg）。从 PTX5000 中卸下 PSM 时，请做好承受其全部重量的准备。
  6. 将静电放电 （ESD） 接地腕带绑到裸露的手腕上，然后将腕带连接到机箱上的某个 ESD 点。
  7. 打开金属接线隔间的门。
  8. 从高容量 Delta AC PDU 上的 AC 接线盒断开接线（图 32）。使用 5/16 英寸（8 毫米）插槽螺丝起子，松开输入端子螺丝和接地点螺丝，然后从输入端子和接地点卸下每根导线。
    1. 从 L3 输入端子上卸下标记为 L3 的接线。
    2. 从 L2 输入端子上卸下标记为 L2 的接线。
    3. 从 L1 输入端子上卸下标记为 L1 的接线。
    4. 从接地点卸下标记为 GND 的 接线。
    图 32：断开 AC 电源线与高容量 Delta AC PDU Disconnecting AC Power Wires from a High Capacity Delta AC PDU 的连接
  9. 使用 2 号 十字 （+） 螺丝起子，松开将金属固定托架和 AC 电源线固定到 PDU 的外加螺丝。小心地从接线隔间卸下 AC 电源线的导线，同时从 PDU 中卸下金属接线托架和 AC 电源线。请参阅 图 33。
    图 33：卸下金属接线托架和 AC 电源线 Removing the Metal Retaining Bracket and AC Power Cord
  10. 松开将前 PDU 手柄连接到 PDU 和机箱的四颗外加螺丝。
  11. 抓住 PDU 面板上的前 PDU 手柄，朝您方向稳定拉下。将 PDU 从机箱中滑出一半，直到到达 PDU 顶部的安装手柄。（请参阅 图 34）。
    警告：

    每个 PDU 重约 63.3 lb （28.7 kg）。从 PTX5000 中卸下 PDU 时，请做好承受其全部重量的准备。
  12. 使用安装手柄将 PDU 完全滑出机箱。
    图 34：卸下高容量 Delta AC PDU Removing a High Capacity Delta AC PDU
  13. 使用金属固定托架上的外加螺丝将其重新连接到正在卸下的 PDU。
警告：

切勿触碰 PDU 背面的电源连接器。它们可能含有危险电压。
谨慎：

在 PTX5000 运行时，不要将 PDU 插槽留空超过一小段时间。为保证通风良好，PDU 必须保留在机箱中，或者必须在空插槽中使用空面板。

安装 PTX5000 高容量 Delta AC PDU

要安装高容量 Delta AC PDU：

  1. 确保 AC 电源间的电压为 0 V，并确保安装过程中电压不会通电。
  2. 将 PDU 面板上的电源开关移动到待机 （） 位置。
  3. 抓住前部安装手柄和顶部安装手柄，然后将 PDU 插入 PDU 插槽中。请参阅 图 35。
    图 35：安装高容量 Delta AC PDU Installing a High Capacity Delta AC PDU
  4. 用两只手将 PDU 滑入机箱直到感觉到阻力。
  5. 将前置安装手柄向上朝 PDU 方向推动，然后使用外加螺丝固定手柄。
  6. 使用 2 号 十字 （+） 螺丝起子松开将金属固定托架固定到新安装的 PDU 的四颗外加螺丝。从 PDU 中卸下金属接线托架。
  7. 使用 2 号 十字 （+） 螺丝起子松开更换 PDU 的金属 AC 接线隔间上的两颗外加螺丝。打开金属 AC 接线隔间的金属门。
  8. 小心地将 AC 电源线推入金属固定托架的区域，然后将电线朝左侧朝金属 AC 接线隔间拉。
  9. 使用 2 号 十字 （+） 螺丝起子，使用金属固定托架上的四颗外加螺丝将 AC 电源线固定到 PDU。请参阅 图 36。
    图 36：将金属接线托架和 AC 电源线连接到高容量 Delta PDU Connecting the Metal Retaining Bracket and AC Power Cord to the High Capacity Delta PDU
  10. 将接线连接到高容量 Delta AC PDU 上的 AC 接线盒（图 37）。使用 1/5 英寸（5.5 毫米）插槽螺丝起子，松开输入端子螺丝和接地点螺丝，将每根接线插入接地点或输入端子，然后拧紧螺丝。
    1. 将标记为 GND 的 接线插入接地点。
    2. 将标记为 L1 的接线插入 L1 输入端子。
    3. 将标记为 L2 的接线插入 L2 输入端子。
    4. 将标记为 L3 的接线插入 L3 输入端子。
    图 37：将接地和 AC 电源线连接到高容量 Delta AC 电源 Connecting Grounding and AC Power Wires to a High Capacity Delta AC Power Supply
  11. 验证 AC 电源和接地布线连接是否正确。
  12. 使用 2 号 十字 （+） 螺丝起子拧紧金属 AC 接线隔间上的两颗外加螺丝。
  13. 确保 AC 电源线未触碰或阻碍到机箱组件的通路，并且未凌乱置于地面，以防有人绊倒。
  14. 将 AC 电源线重新连接到电源。
    注意：

    接通 PDU 电源后，您必须至少等待 60 秒才能关闭。
  15. 将客户场地断路器打开 PDU。
  16. 验证 PDU 面板上的 AC 输入 LED 常亮，表示 PDU 正在接收电压。
  17. 将 PSM 重新安装到 PDU 中。
    1. 松开盖住 PSM 的门上的外加螺丝并打开门。
    2. 将一只手放在 PSM 的下面支撑它，然后将其滑入 PSM 插槽中。
    3. 将弹出器手柄朝 PSM 方向推动，然后拧紧弹出器手柄上的外加螺丝，将其固定至 PSM。
    4. 为 PDU 中的其他 PSM 重复这些步骤。
  18. 将 PDU 上的电源开关移至开启 （|） 位置。
  19. 验证 PDU 中每个 PSM 面板上的输入 OK LED 常亮，表示每个 PSM 均已通电。验证故障 （） LED 是否关闭。
  20. 验证 PDU 面板上的 PDU OK LED 常亮，表示 PDU 正常工作。

更换 PTX5000 高容量 Wye AC PDU

卸下 PTX5000 高容量 Wye AC PDU

PTX5000 具有两个冗余负载分担 PDU。每个 PDU 均可热插入和热拔除。高容量 Wye AC PDU 重量为 63.3 lb （28.7 kg）。

要卸下高容量 Wye AC PDU：

  1. 关闭正在卸下的 PDU 的客户场地断路器。
  2. 将 PDU 面板上的电源开关移动到待机 （） 位置。
  3. 断开 AC 电源线与电源的连接。
    注意：

    关闭 PDU 电源后，您必须至少等待 60 秒才能重新打开。
  4. 请确保 AC 电源线间的电压为 0 V，这样在卸下过程中 AC 电源线就不会通电。验证 PDU 面板上的 AC In （~） LED 熄灯。
  5. 从要卸下的 PDU 中卸下机箱前部的电源模块 （PSM）（请参阅 图 38）。
    1. 松开盖住 PSM 的门上的外加螺丝并打开门。
    2. 按下锁定卡舌，然后使用弹出器手柄拉出 PSM。
    3. 抓住弹出器手柄并拉出 PSM。将 PSM 从机箱滑出一半。
    4. 将一只手放在 PSM 的下面支撑它，然后将其完全滑出机箱。
    5. 为 PDU 中剩余的 PSM 重复这些步骤。
    图 38：卸下高容量 AC 电源模块 Removing the High Capacity AC Power Supply Modules
    警告：

    每个高容量 AC PSM 重约 9.8 lb （4.5 kg）。从 PTX5000 中卸下 PSM 时，请做好承受其全部重量的准备。
  6. 将静电放电 （ESD） 接地腕带绑到裸露的手腕上，然后将腕带连接到 PTX5000 背面机箱上的某个 ESD 点。
  7. 使用 2 号 十字 （+） 螺丝起子，松开两颗外加螺丝到金属接线隔间门。打开金属接线隔间的门。从高容量 Wye AC PDU 上的 AC 接线盒断开接线（图 39）。使用 7/32 英寸（5.5 毫米）插槽螺丝起子，松开输入端子螺丝和接地点螺丝，并从输入端子点和接地点卸下每根导线。
    1. 从 L3 输入端子上卸下标记为 L3 的接线。
    2. 从 L2 输入端子上卸下标记为 L2 的接线。
    3. 从 L1 输入端子上卸下标记为 L1 的接线。
    4. 将标记为 GND 的 接线卸下到接地点。
    图 39：断开 AC 电源线与高容量 Wye AC PDU Disconnecting AC Power Wires from a High Capacity Wye AC PDU 的连接
  8. 使用 2 号 十字 （+） 螺丝起子，松开将金属固定托架和 AC 电源线固定到 PDU 的螺丝。小心地从接线隔间卸下 AC 电源线的导线，同时从 PDU 中卸下金属接线托架和 AC 电源线。请参阅 图 40。
    图 40：卸下金属固定托架和 AC 电源线 Removing the Metal Retaining Bracket and AC Power Cord
  9. 松开将前 PDU 手柄连接到 PDU 和机箱的四颗外加螺丝。
  10. 抓住 PDU 面板上的前置安装手柄，然后将手柄朝您方向稳定拉下。将 PDU 从机箱滑出一半，直到到达顶部安装手柄。（请参阅 图 41。）
  11. 使用顶部和正面安装手柄将 PDU 完全滑出机箱。
    谨慎：

    每个 PDU 重约 63.3 lb （28.7 kg）。从 PTX5000 中卸下 PDU 时，请做好承受其全部重量的准备。
警告：

切勿触碰 PDU 背面的电源连接器。它们可能含有危险电压。
谨慎：

在 PTX5000 运行时，不要将 PDU 插槽留空超过一小段时间。为保证通风良好，PDU 必须保留在机箱中，或者必须在空插槽中使用空面板。
图 41：卸下高容量 Wye AC PDU Removing a High Capacity Wye AC PDU

安装 PTX5000 高容量 Wye AC PDU

要安装高容量 Wye AC PDU：

  1. 确保 AC 电源间的电压为 0 V，并确保安装过程中电压不会通电。
  2. 将 PDU 面板上的电源开关移动到待机 （） 位置。
  3. 抓住前部和顶部安装手柄，将更换 PDU 插入 PDU 插槽中。请参阅 图 42。
    图 42：安装高容量 Wye AC PDU Installing a High Capacity Wye AC PDU
  4. 用两只手将 PDU 滑入机箱直到感觉到阻力。
  5. 将前置安装手柄向上朝 PDU 方向推动。使用 2 号 十字 （+） 螺丝起子拧紧手柄上的外加螺丝。
  6. 使用 2 号 十字 （+） 螺丝起子，松开位于新安装 PDU 右下角的金属固定托架上的四颗外加螺丝。从 PDU 中卸下金属接线托架。请参阅 图 43。
    图 43：从高容量 Wye PDU 中卸下金属接线托架 Removing the Metal Retaining Bracket from the High Capacity Wye PDU
  7. 使用 2 号 十字 （+） 螺丝起子松开更换 PDU 的金属 AC 接线隔间上的两颗外加螺丝。打开金属 AC 接线隔间的金属门。
  8. 小心地将 AC 电源线推入金属固定托架的区域，然后将电线朝左侧朝金属 AC 接线隔间拉。
  9. 使用 2 号 十字 （+） 螺丝起子，拧紧金属固定托架上的四颗外加螺丝，将 AC 电源线固定到 PDU。请参阅 图 44。
    图 44：将金属接线托架和 AC 电源线连接到高容量 Wye PDU Connecting the Metal Retaining Bracket and AC Power Cord to the High Capacity Wye PDU
  10. 将接线连接到高容量 Wye AC PDU 上的 AC 接线盒（图 45）。使用 1/5 英寸（5.5 毫米）插槽螺丝起子，松开输入端子螺丝和接地点螺丝，并将每根接线插入接地点或输入端子，然后拧紧螺丝。
    1. 将标记为 GND 的 接线插入接地点。
    2. 将标记为 L1 的接线插入 L1 输入端子。
    3. 将标记为 L2 的接线插入 L2 输入端子。
    4. 将标记为 L3 的接线插入 L3 输入端子。
    5. 将标记为 N 的接线插入 N 输入端子。
    图 45：将接地和 AC 电源线连接到高容量 Wye AC PDU Connecting Grounding and AC Power Wires to a High Capacity Wye AC PDU
  11. 验证 AC 电源和接地线连接是否正确。
  12. 使用 2 号 十字 （+） 螺丝起子拧紧金属 AC 接线隔间上的两颗外加螺丝。
  13. 确保 AC 电源线未触到或阻碍到机箱组件的通路，并且没有凌乱置于地面，以防有人绊倒。
  14. 将 AC 电源线重新连接到电源。
    注意：

    接通 PDU 电源后，您必须至少等待 60 秒才能关闭。
  15. 将客户场地断路器打开 PDU。
  16. 验证 PDU 面板上的 AC 输入 （~） LED 常亮，表示 PDU 正在接收电压。
  17. 将 PSM 重新安装到 PDU 中。
    1. 松开盖住 PSM 的门上的外加螺丝并打开门。
    2. 将一只手放在 PSM 的下面支撑它，然后将其滑入 PSM 插槽中。
    3. 将弹出器手柄朝 PSM 方向推动，然后拧紧弹出器手柄上的外加螺丝，将其固定至 PSM。
    4. 为 PDU 中的其他所有 PSM 重复这些步骤。
  18. 将 PDU 上的断路器移至开启 （|） 位置。
  19. 验证 PDU 面板上的 CB OK LED 常亮。
  20. 将 PDU 上的电源开关移至开启 （|） 位置。
  21. 验证 PDU 中每个 PSM 面板上的输入 OK LED 常亮，表示每个 PSM 均已通电。验证故障 （） LED 是否关闭。
  22. 验证 PDU 面板上的 PDU OK LED 常亮，表示 PDU 正常工作。

更换 PTX5000 高容量单相 AC PDU

卸下 PTX5000 单相 AC PDU

PTX5000 具有两个冗余负载分担 PDU。每个 PDU 均可热插入和热拔除。单相 AC PDU 重量为 60.5 lb （27.4 kg）。

要卸下单相 AC PDU：

  1. 关闭正在卸下的 PDU 的客户场地断路器。
  2. 将 PDU 面板上的电源开关移动到待机 （） 位置。
  3. 断开 AC 电源线与电源的连接。
    注意：

    关闭 PDU 电源后，您必须至少等待 60 秒才能重新打开。
  4. 请确保 AC 电源线间的电压为 0 V，这样在卸下过程中 AC 电源线就不会通电。
  5. 如果使用了 20-A 输入线，则使用 2 号十字 （+） 螺丝起子松开 20-A 输入端子上的螺丝并插入连接器（请参阅 图 46）。在连接器中插入后拧紧螺丝。
    注意：

    30-A 连接器没有夹子，它有自己的完整夹子用于锁定连接器。
    图 46：断开 20-A 输入到高容量单相 AC PDU Disconnecting 20-A inputs to High Capacity Single-Phase AC PDU
  6. 从要卸下的 PDU 中卸下机箱前部的电源模块 （PSM）（请参阅 图 47）。
    1. 松开盖住 PSM 的门上的外加螺丝并打开门。
    2. 按下锁定卡舌，然后使用弹出器手柄拉出 PSM。
    3. 抓住弹出器手柄并拉出 PSM。将 PSM 从机箱滑出一半。
    4. 将一只手放在 PSM 的下面支撑它，然后将其完全滑出机箱。
    5. 为 PDU 中剩余的 PSM 重复这些步骤。
    图 47：卸下高容量 AC 电源模块 Removing the High Capacity AC Power Supply Modules
    警告：

    每个高容量 AC PSM 重约 14.3 lb （6.5 kg）。从 PTX5000 中卸下 PSM 时，请做好承受其全部重量的准备。
  7. 将静电放电 （ESD） 接地腕带绑到裸露的手腕上，然后将腕带连接到 PTX5000 背面机箱上的某个 ESD 点。
  8. 松开将前 PDU 手柄连接到 PDU 和机箱的四颗外加螺丝。
  9. 抓住 PDU 面板上的前置安装手柄，然后将手柄朝您方向稳定拉下。将 PDU 从机箱滑出一半，直到到达顶部安装手柄。（请参阅 图 48.）
  10. 使用顶部和正面安装手柄将 PDU 完全滑出机箱。
    谨慎：

    每个 PDU 重约 60.5 lb （27.4 kg）。从 PTX5000 中卸下 PDU 时，请做好承受其全部重量的准备。
警告：

切勿触碰 PDU 背面的电源连接器。它们可能含有危险电压。
谨慎：

在 PTX5000 运行时，不要将 PDU 插槽留空超过一小段时间。为保证通风良好，PDU 必须保留在机箱中，或者必须在空插槽中使用空面板。
图 48：卸下高容量单相 AC PDU Removing a High Capacity Single-Phase AC PDU

安装 PTX5000 高容量单相 AC PDU

要安装单相 AC PDU：

  1. 确保 AC 电源间的电压为 0 V，并确保安装过程中电压不会通电。
  2. 将 PDU 面板上的电源开关移动到待机 （） 位置。
  3. 抓住前部和顶部安装手柄，将更换 PDU 插入 PDU 插槽中。请参阅 图 49。
    图 49：安装单相 AC PDU Installing a Single-Phase AC PDU
  4. 用两只手将 PDU 滑入机箱直到感觉到阻力。
  5. 将前置安装手柄向上朝 PDU 方向推动。使用 2 号 十字 （+） 螺丝起子拧紧手柄上的外加螺丝。
  6. 将 PSM 重新安装到 PDU 中。
    1. 松开盖住 PSM 的门上的外加螺丝并打开门。
    2. 将一只手放在 PSM 的下面支撑它，然后将其滑入 PSM 插槽中。
    3. 将弹出器手柄朝 PSM 方向推动，然后拧紧弹出器手柄上的外加螺丝，将其固定至 PSM。
    4. 为 PDU 中的其他所有 PSM 重复这些步骤。
  7. 使用 2 号十字 （+） 螺丝起子，松开位于 PDU 中间的金属 AC 接线隔间的金属门上的两颗螺丝，用于 20-A 输入，并松开 PDU 下部的 30-A 输入。
  8. 使用 2 号十字 （+） 螺丝起子松开 20-A 输入端子上的螺丝并插入连接器。（请参阅 图 51）。在连接器中插入后拧紧螺丝。
    注意：

    30 A 连接器没有夹子，它有自己的完整夹子用于锁定连接器。
    图 50：20-A 插头类型（北美） 20-A Plug Type (North America)

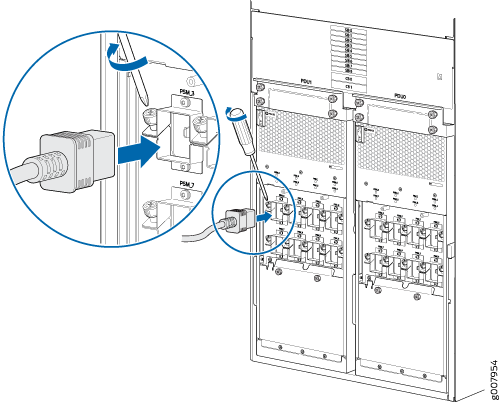

    图 51：将 20-A 输入连接到高容量单相 AC PDU Connecting 20-A Inputs to High Capacity Single-Phase AC PDU Connecting 20-A Inputs to High Capacity Single-Phase AC PDU
    图 52：将 30 A 输入连接到高容量单相 AC PDU Connecting 30 A inputs to High Capacity Single-Phase AC PDU
  9. 将最多八路输入（20-A 或 30-A）连接到 PDU。请参阅 图 53。
    图 53：30-A 插头类型（北美） 30-A Plug Types (North America)

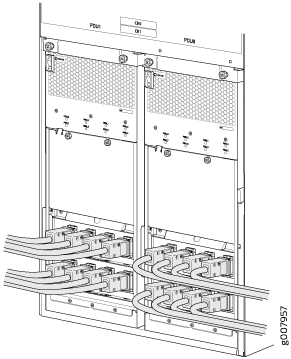

    图 54：将 30 A 输入连接到高容量单相 AC PDU Connecting 30 A Inputs to High Capacity Single-Phase AC PDU Connecting 30 A Inputs to High Capacity Single-Phase AC PDU
  10. 验证 AC 电源布线连接是否正确。
  11. 验证 AC 电源线未触碰 PTX5000 组件或阻碍到其通道，并且未凌乱置于地面，以防有人绊倒。
  12. 为其他单相 AC PDU 重复该过程。
  13. 确保 AC 电源线未触碰或阻碍到机箱组件的通路，并且未凌乱置于地面，以防有人绊倒。
  14. 将所有 AC 电源线重新连接到电源。
    注意：

    接通 PDU 电源后，您必须至少等待 60 秒才能关闭。
  15. 打开 PDU 的客户场地断路器。
  16. 将 PDU 上的电源开关移至开启 （|） 位置。
  17. 验证 PDU 面板上的输入 PSM LED 常亮，表示每个 PSM 均已通电。
  18. 验证 PDU 面板上的 PDU OK LED 常亮，表示 PDU 正常工作。

更换 PTX5000 高容量 AC PSM

卸下 PTX5000 高容量 AC PSM

要卸下高容量 AC PSM：

  1. 将静电放电 （ESD） 接地腕带绑到裸露的手腕上，然后将腕带连接到机箱上的某个 ESD 点。
  2. 松开盖住 PSM 的门上的外加螺丝并打开门。
  3. 按下锁定卡舌，然后使用弹出器手柄拉出 PSM。
    谨慎：

    每个高容量 AC PSM 重约 9.8 lb （4.5 kg）。从 PTX5000 中卸下 PSM 时，请做好承受其全部重量的准备。
  4. 将一只手放在 PSM 的下面支撑它，然后将其完全滑出机箱。
    图 55：卸下高容量 AC PSM Removing a High Capacity AC PSM

安装 PTX5000 高容量 AC PSM

与第一代 PSM 相比，高容量 DC PSM 的尺寸更小。因此，您必须安装 PSM 袖子才能在机箱中安装高容量 DCPSM。请参阅 安装高容量 PSM 袖子 以了解详细信息。每个高容量 AC PSM 重约 9.8 lb （4.5 kg）。

要安装高容量 AC PSM：

  1. 将静电放电 （ESD） 接地腕带绑到裸露的手腕上，然后将腕带连接到机箱上的某个 ESD 点。
  2. 用两只手将 PSM 滑入机箱，直至卡住。
    图 56：安装高容量 AC PSM Installing a High Capacity AC PSM
  3. 合上弹出器手柄，使其与 PSM 面板保持齐平。
  4. 验证 PSM 面板上的 AC 输入 OK LED 常亮，表示 PSM 正在接收电压。
  5. 验证 PSM 面板上的 AC 输出 OK LED 常亮，表示输出正常工作，且输入电压在支持的范围内。

相关文档
