快速通道到机架安装和电源

安装路由器

1. 将路由器放在平坦、稳定的表面上。

2. 将 ESD 接地腕带的一端缠绕并固定在裸露的手腕上，然后将另一端连接到现场 ESD 点。

3. 组装左右安装导轨。将后安装导轨与前安装导轨上的导轨对齐，然后轻轻将后安装导轨滑入前安装导轨。



4. 将后安装导轨连接到机架柱上——使用 2 号 十字 （+） 螺丝刀拧紧外加翼形螺钉。



5. 将前安装导轨连接到机架柱上 - 使用 2 号 十字 （+） 螺丝刀拧紧外加翼形螺钉。



6. 通过验证机架一侧的所有螺钉是否与另一侧的螺钉对齐，确保安装导轨水平。



7. 将安装支架连接到路由器机箱上。



8. 将安装托架与安装导轨上的导轨对齐，然后轻轻将机箱滑到安装导轨上，直到机箱锁定到位。



9. 将路由器固定到机架上 — 使用螺丝刀拧紧翼形螺钉。



10. 通过验证机架一侧的所有螺钉是否与另一侧的螺钉对齐，确保路由器机箱水平。

安装电源装置

我们在发货时将 PSU 预装在后面板上的路由器。如果机箱中未安装 PSU，请按照此过程中的步骤安装 PSU。PSU 是可热拔除和可热插入的现场可更换单元 （FRU）：您可以在不关闭路由器电源或中断路由器功能的情况下卸下和更换它们。

1. 如果 PSU 有保护性保鲜膜，请从 PSU 的所有侧面剥离并取下保鲜膜。

2. 将 ESD 腕带的一端缠绕并固定在裸露的手腕上，然后将腕带的另一端连接到站点 ESD 点。

3. 注意不要接触 PSU 组件、引脚、引线或焊接连接，请从包中取出 PSU。

4. 用双手将 PSU 放入后面板上的 PSU 插槽中，然后将其滑入，直到其完全就位并且锁定杆滑入到位。


   注意：

   如果您有Juniper Care服务合同，请在 https://www.juniper.net/customers/support/tools/updateinstallbase/ 注册任何添加、更改或升级硬件组件。如果需要更换零件，否则可能会导致重大延误。如果将现有组件替换为相同类型的组件，则此说明不适用。

路由器接地

为满足安全和 EMI 要求并确保正常运行，必须先将机箱接地，然后再将其接地。您必须使用路由器机箱上的保护性接地端子将其接地。对于需要将单独的接地导体连接到机箱的安装，请使用路由器机箱上的保护接地端子连接到接地。

注意：

当您使用适合您地理位置的电源线将设备中的电源单元 （PSU） 插入接地的电源插座时，HVAC/HVDC 供电的 PTX10002-36QDD 将获得额外的接地。请参阅 表 3。

注意：

您必须将路由器安装在访问受限的位置，并确保机箱始终正确接地。路由器的后面板上有一个两孔保护接地端子。在任何情况下，请使用此接地连接将机箱接地。对于 HVAC/HVDC 供电系统，您还必须使用电源线中的接地线以及双孔保护接地片连接。 该测试系统采用双孔保护接地端子，满足或超过所有适用的 EMC 法规要求。

要使路由器接地，请执行以下步骤：

1. 确保有执照的电工已将保护性接地端子接线片（在附件套件中提供）连接到您提供的接地电缆上。接线片连接不正确的电缆可能会损坏路由器（例如，导致短路）。

2. 将接地电缆的另一端连接到适当的站点接地，例如安装路由器的机架。

3. 将连接到接地电缆的接地片放在机箱上的保护接地端子上。



4. 使用垫圈和螺钉将接地片固定到保护接地端子上。

5. 修饰接地电缆，确保它不会接触或阻碍对其他设备组件的访问，并且不会悬垂在人们可能绊倒的地方。

连接电源线并打开路由器电源

您必须将每个 PSU 连接到专用电源插座。

要连接电源线并打开路由器电源：

1. 确保 PSU 完全插入机箱中并且闩锁牢固。

2. 找到适合您地理位置的电源线。

   警告：

   确保电源线不会阻挡对路由器组件的访问，也不会悬垂在人们可能被绊倒的地方。

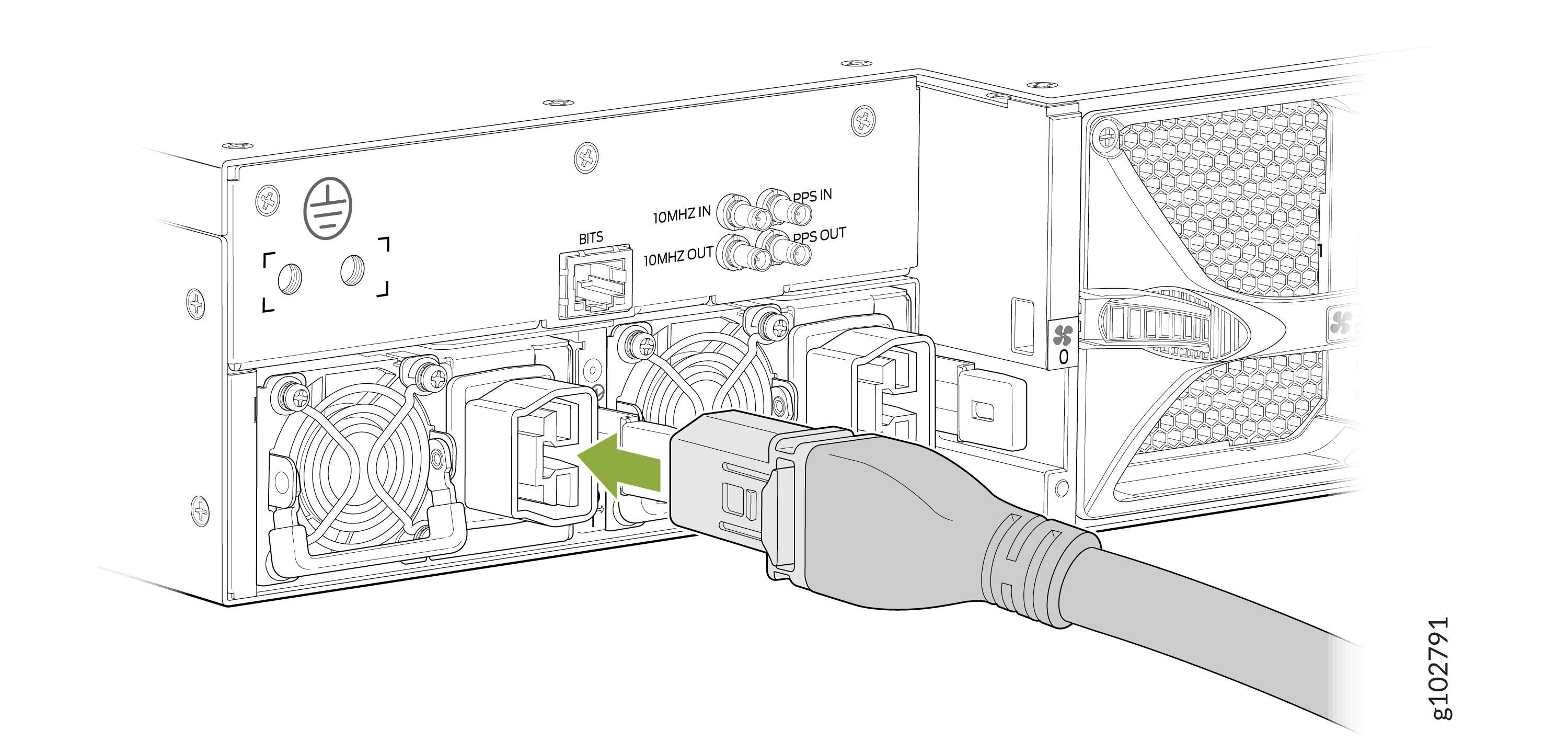

3. 将电源线的耦合器端插入 PSU 面板上的电源线插座。



4. 如果电源插座有电源开关，请将其设置为关闭 （O） 位置。

   注意：

   向 PSU 通电后，路由器将立即开机。路由器上没有电源开关。

5. 将电源线插头插入电源插座。

6. 如果电源插座有电源开关，请将其设置为开 （|） 位置。

7. 验证 PSU 上的状态 LED 是否呈绿色亮起。如果状态 LED 呈琥珀色亮起，请断开 PSU 电源并更换 PSU（请参阅 从 PTX10002-36QDD 卸下电源装置）。在准备好更换 PSU 之前，请勿卸下 PSU。
