将 PTX10002-36QDD 连接到电源

将 PTX10002-36QDD 接地

为满足安全和 EMI 要求并确保正常运行，必须先将机箱接地，然后再将其接地。您必须使用路由器机箱上的保护性接地端子将其接地。对于需要将单独的接地导体连接到机箱的安装，请使用路由器机箱上的保护接地端子连接到接地。

注意：

当您使用适合您地理位置的电源线将设备中的电源单元 （PSU） 插入接地的电源插座时，AC/HVAC/HVDC 供电的 PTX10002-36QDD 将获得额外的接地。请参阅 表 3。
谨慎：

在将机箱接地之前，请确保有执照的电工已将保护性接地端子接线片（在附件套件中提供）连接到您提供的接地电缆。接线片连接不正确的电缆可能会损坏路由器（例如，导致短路）。
注意：

在将接地片连接到 PTX10002-36QDD 之前安装路由器。请参阅 拆开包装并安装 PTX10002-36QDD。
注意：

您必须将路由器安装在访问受限的位置，并确保机箱始终正确接地。路由器的后面板上有一个两孔保护接地端子。在任何情况下，请使用此接地连接将机箱接地。对于 AC/HVAC/HVDC 供电的系统，您还必须使用电源线中的接地线以及双孔保护接地片连接。 该测试系统采用双孔保护接地端子，满足或超过所有适用的 EMC 法规要求。

在将路由器接地之前，请确保您准备好以下可用的部件和工具：

  • 接地电缆的接地片 — 所需的接地片是 Panduit LCDX4-14AH-L 或同等产品。

  • 接地电缆 — 接地电缆必须为 4 AWG （25 mm²），最小 75° C 电线，或者当地法规允许 — 未提供。

  • 两个 M6 螺钉和垫圈 - 未提供。

  • 适用于螺丝的螺丝刀 - 未提供。

要将路由器接地：

  1. 将 接地电缆的一端连接到适当的站点接地，例如安装路由器的机架。
  2. 将连接到接地电缆的接地片放在机箱上的保护接地端子上。
    图 1：将接地电缆连接到路由器 Connect a Grounding Cable to the Router
  3. 使用垫圈和螺钉将接地片固定到保护接地端子上。
  4. 穿好接地电缆，确保它不会接触或阻碍对其他设备组件的访问，并且不会悬垂在人们可能绊倒的地方。

将 AC/HVAC/HVDC 电源连接到 PTX10002-36QDD

开始连接 AC/HVAC/HVDC 电源之前：

注意：

您必须将每个 PSU 连接到专用电源插座。

要连接 AC/HVAC/HVDC 电源：

  1. 将 ESD 腕带的一端缠绕并固定在裸露的手腕上，然后将腕带的另一端连接到站点 ESD 点。
  2. 确保 PSU 完全插入机箱中并且闩锁牢固。
  3. 找到适合您地理位置的电源线。
    警告：

    确保电源线不会阻挡对路由器组件的访问，也不会悬垂在人们可能绊倒的地方。
  4. 将电源线的耦合器端插入 PSU 面板上的电源线插座。
  5. 如果电源插座有电源开关，请将其设置为关闭 （O） 位置。
    注意：

    向 PSU 通电后，路由器将立即开机。路由器上没有电源开关。
  6. 将 电源线插头插入电源插座。
  7. 如果电源插座有电源开关，请将其设置为开 （|） 位置。
  8. 验证 PSU 上的状态 LED 是否呈绿色亮起。

    如果状态 LED 呈琥珀色亮起，请断开 PSU 电源，然后更换 PSU（请参阅 从 PTX10002-36QDD 卸下电源装置）。在准备好更换 PSU 之前，请勿卸下 PSU。

将直流电源连接到 PTX10002-36QDD

开始连接直流电源之前：

  • 阅读直 流电源电气安全指南 和 直流电源电气安全警告。

  • 确保您已采取必要的预防措施来防止静电放电 （ESD） 损坏（请参阅 防止静电放电损坏）。

  • 确保已将路由器机箱接地（请参阅 将 PTX10002-36QDD 接地）。

    谨慎：

    在将电源连接到路由器之前，有执照的电工必须将电缆接线片连接到您提供的电源线上。接线片连接不正确的电缆可能会损坏路由器（例如，导致短路）。

  • 按照在 PTX10002-36QDD 中安装电源装置中的说明，将 PSU 安装在机箱中。

  • 确保您拥有以下可用的部件和工具：

    • ESD 接地带 - 未提供

    • 电源线 — 电源线必须为 4 AWG （25 mm²），最小 75° C 电线，或者当地法规允许 — 未提供。

    • 电源线接线片 — 所需的电源线接线片是 Panduit LCD4-14AH-L 或同等产品。

    • 1 号十字 （+） 螺丝刀 - 未提供

    • 提供四个六角螺母，用于将电源线固定到端子螺柱，以及一个扳手，用于拧紧六角螺母

    • 热缩管和用于收缩管的热风枪 - 未提供

注意：

您必须将每个 PSU 连接到专用电源插座。

要连接直流电源：

  1. 将 ESD 腕带的一端缠绕并固定在裸露的手腕上，然后将腕带的另一端连接到站点 ESD 点。
  2. 确保 PSU 完全插入机箱中并且闩锁牢固。

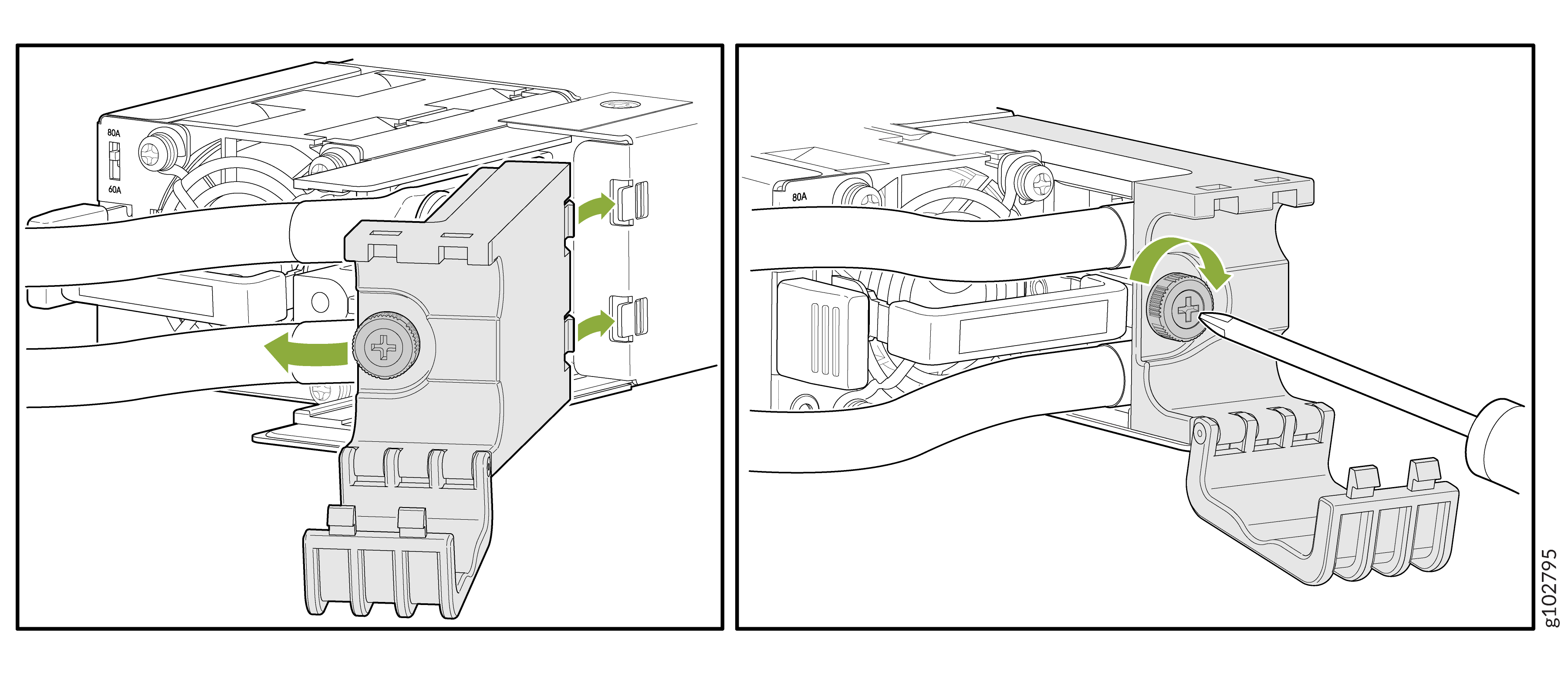

  3. 使用十字螺丝刀松开将电缆管理器支架固定到 PSU 接线盒盖上的螺钉。
  4. 拆下电缆管理器支架，露出端子螺柱。将支架放在一边。

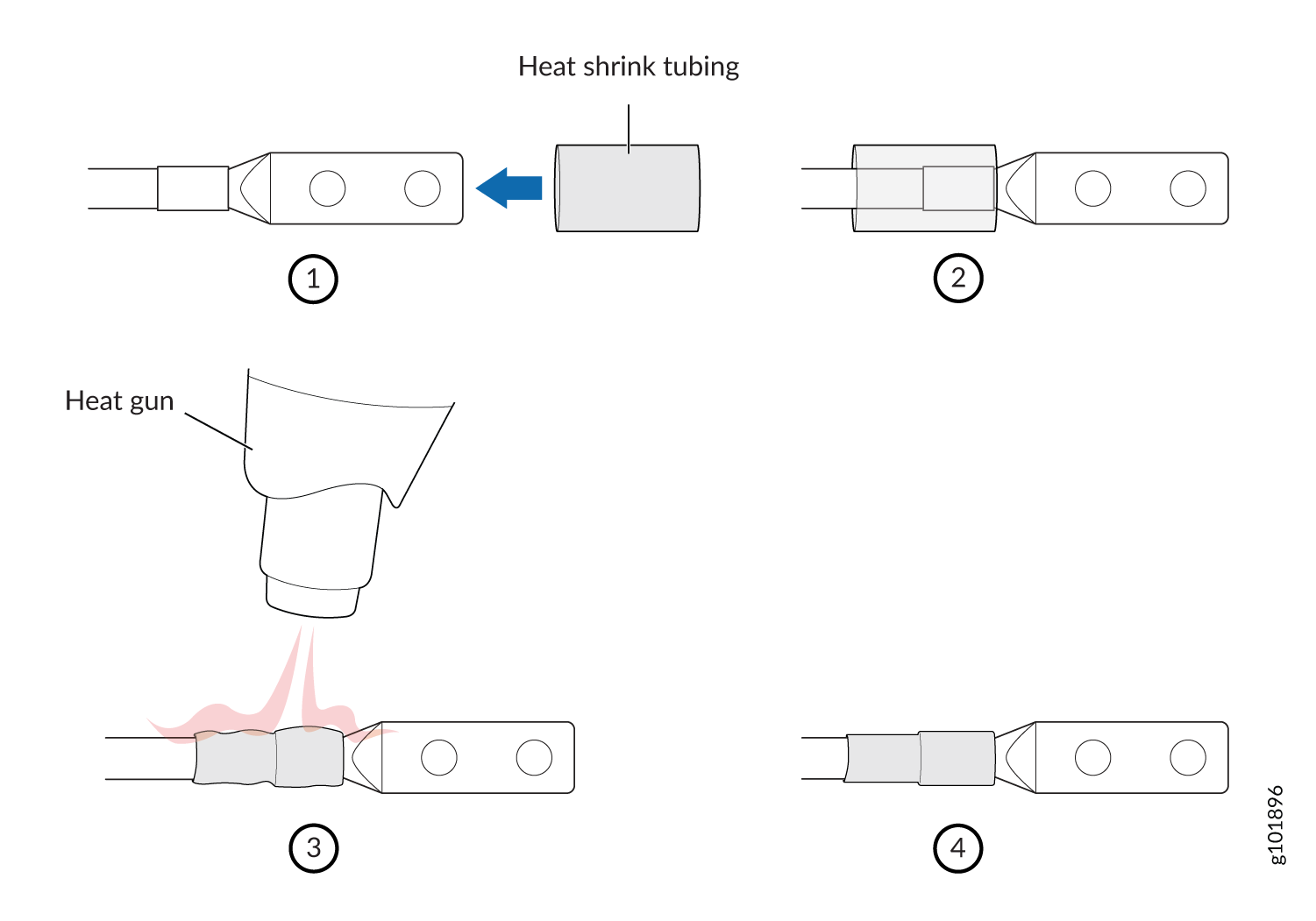

  5. 在电力电缆周围安装热缩管绝缘层。

    1. 将管子滑过电缆连接到凸耳筒的部分。确保管子覆盖电线的末端和连接到它的凸耳的枪管。

    2. 用热风枪收缩管道。确保均匀地加热管道的所有侧面，使其在电缆周围紧密收缩。

    注意：

    不要使管道过热。

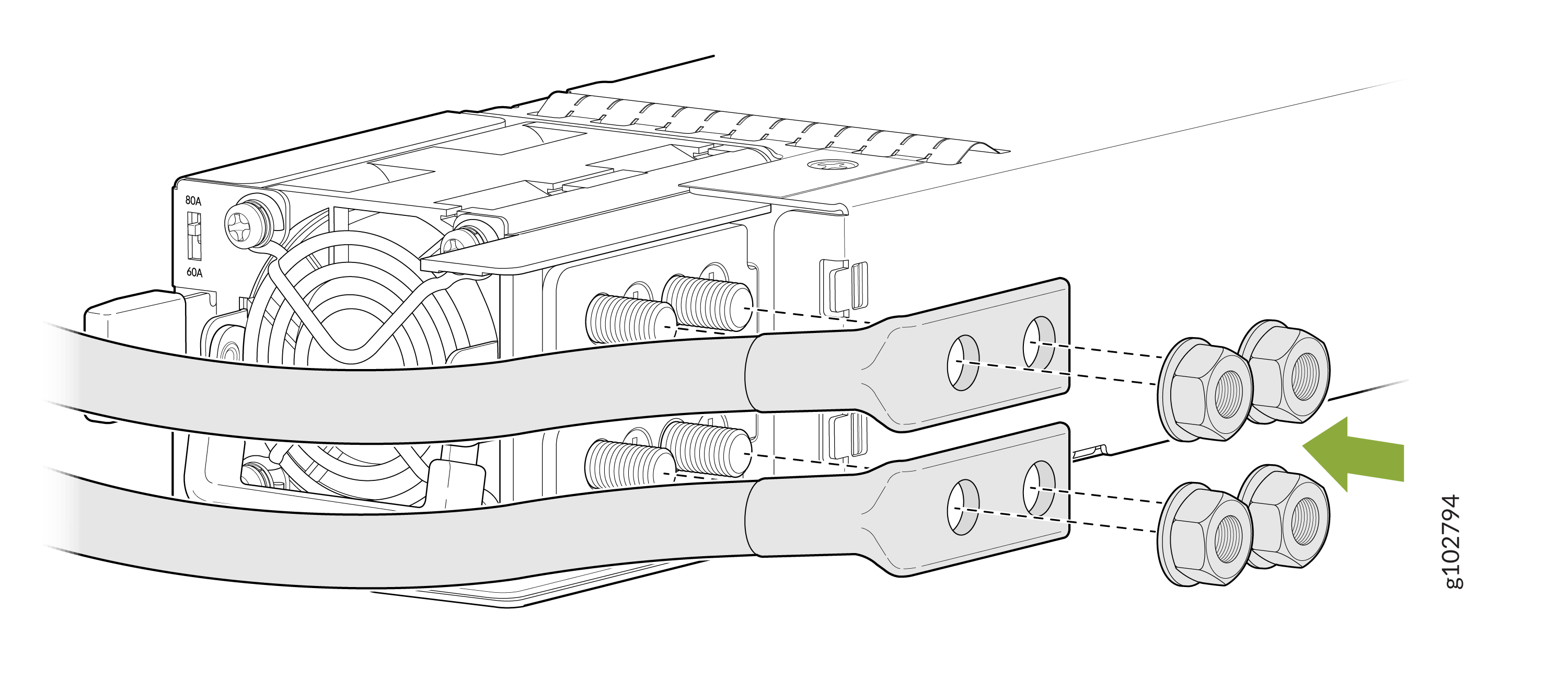

  6. 将直流电源线接线片连接到直流电源单元上的端子螺柱，并使用六角螺母固定电源线。
    警告：

    确保电源线不会阻挡对设备组件的访问，也不会悬垂在人们可能绊倒的地方。
    谨慎：

    您必须使用适当的扳手拧紧六角螺母。不要将六角螺母拧得太紧。施加过大的扭矩会损坏接线端子。
  7. 使用扳手通过施加高达 6 磅英寸的扭矩来拧紧六角螺母。（0.68 海里）。
  8. 关闭输入断路器。
    注意：

    我们建议您按照当地法规的要求为设施直流电源配备断路器。
    注意：

    向 PSU 通电后，路由器将立即开机。路由器上没有电源开关。
  9. 验证 PSU 上的状态 LED 是否呈绿色亮起。

    如果状态 LED 呈琥珀色亮起，请断开 PSU 电源，然后更换 PSU（请参阅 从 PTX10002-36QDD 上卸下电源装置）。在准备好更换 PSU 之前，请勿卸下 PSU。

  10. 将 电缆管理器支架上的插槽与 PSU 上的插槽对齐，然后将其推入到位。轻轻向左移动支架以盖住电源线。使用螺丝刀拧紧支架上的外加螺钉，将支架固定到 PSU 上。
