本页内容


将 PTX10001-36MR 连接到电源

将 PTX10001-36MR 接地

为满足安全和电磁干扰 （EMI） 要求并确保正常运行，必须先将机箱接地，然后再将其接地。对于需要将单独的接地导体连接到机箱的安装，请使用 PTX10001-36MR 机箱上的保护接地端子连接到接地。

注意：

当您使用适合您地理位置的交流电源线将电源插入接地的交流电源插座时，交流供电的 PTX10001-36MR 获得了额外的接地。请参阅 PTX10001-36MR 电源系统。
谨慎：

在将电源连接到 PTX10001-36MR 之前，有执照的电工必须将电缆接线片连接到您提供的接地电缆和电源线。接线片连接不正确的电缆可能会损坏 PTX10001-36MR（例如，导致短路）。
注意：

在将接地片连接到交换机之前，将设备安装在机架中。请参阅拆开包装并安装 PTX10001-36MR。
注意：

您必须将 PTX10001-36MR 安装在访问受限的位置，并确保机箱始终正确接地。PTX10001-36MR 在机箱上有一个双孔保护接地端子。请参阅 图 1。无论电源配置如何，我们都建议您将此保护性接地端子用作机箱接地的首选方法。 但是，如果有其他接地方法可用，您也可以使用这些方法。例如，您可以使用交流电源线中的接地线，或使用直流电源上的接地端子或接线片。 本测试系统采用双孔保护接地端子，符合或超过所有适用的 EMC 法规要求。

确保您有以下可用的部件和工具（未提供）：

  • 接地电缆 — 接地电缆必须为 8 AWG （8.4 mm²）、最小 90° C 电线或当地法规允许的接地电缆。

  • 接地电缆的接地片 — 所需的接地片是 Panduit LCD6-14AH-L 或同等产品。

  • 两个 M6 x 10 mm 螺钉和垫圈。

  • 适用于 M6 x 10 mm 螺钉的螺丝刀。

要将接地线连接到 PTX10001-36MR：

  1. 将接地电缆连接到接地（例如安装 PTX10001-36MR 的机架），然后将其连接到机箱接地点。 图 1 显示了机箱接地点的位置。

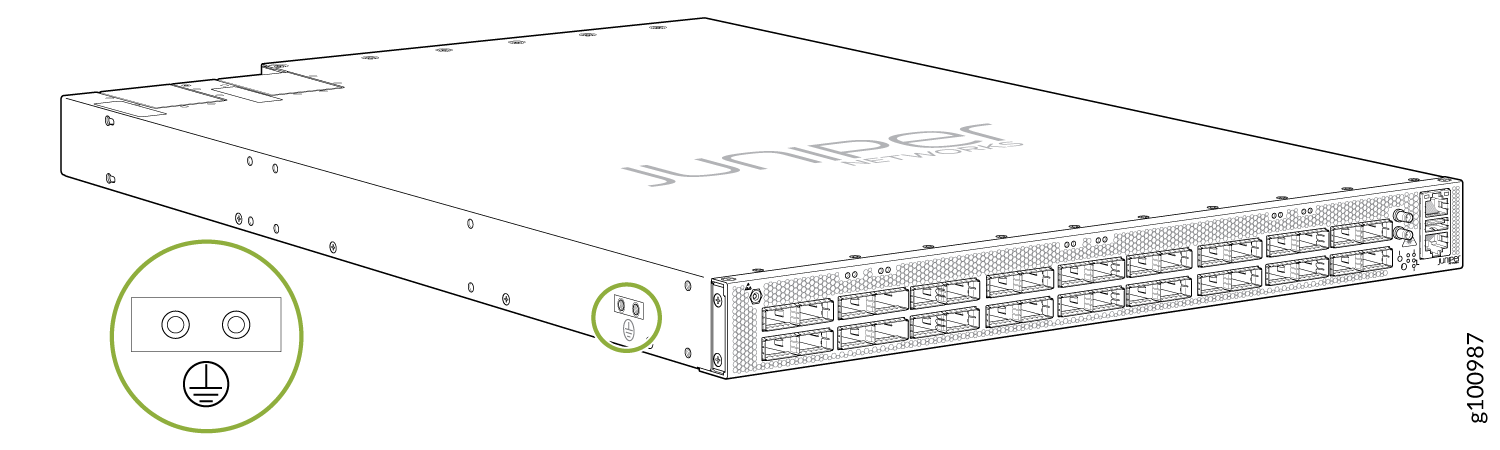

    图 1：PTX10001-36MR 接地点 PTX10001-36MR Grounding Points
  2. 用垫圈和螺钉将接地片固定到保护接地端子上。请参阅 图 2。

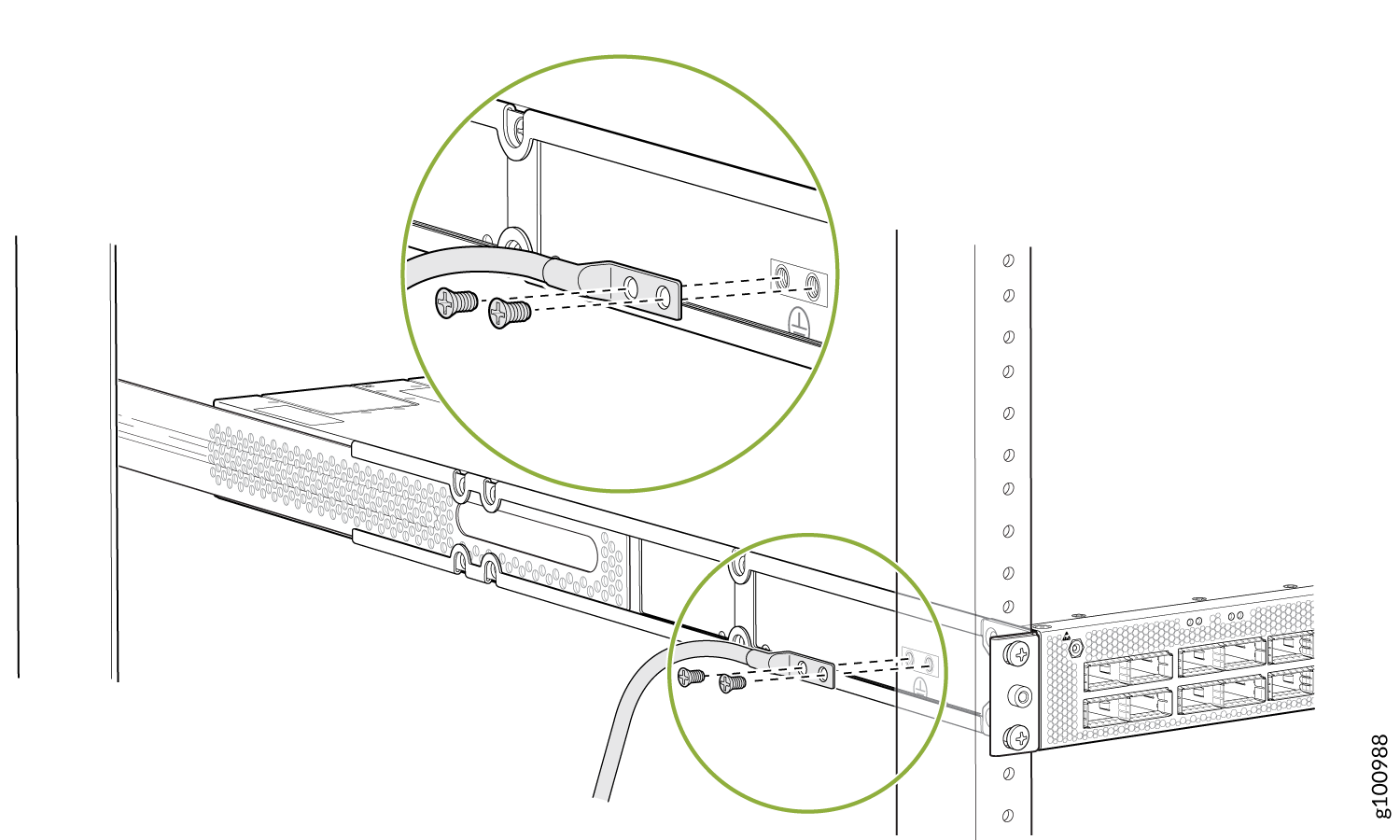

    图 2：将接地电缆连接到 PTX10001-36MR 设备 Connect a Grounding Cable to a PTX10001-36MR Device
  3. 穿好接地电缆，确保它不会接触或阻碍对其他设备组件的访问，并且不会悬垂在人们可能绊倒的地方。

将 AC/HVDC 电源连接到 PTX10001-36MR

开始将 AC/HVDC 电源连接到 PTX10001-36MR 之前：

电源会自动检测是否有交流或高压直流输入电压，并相应地管理电源。每个 3000 W 交流/高压直流电源模块都有一个交流或高压直流输入，可为系统提供 12 V 的电源。PTX10001-36MR 中的电源是可热拔除和可热插入的 现场可更换部件 （FRU）。从单个电源上拔下电源线后，可以在不关闭路由器电源或中断路由器功能的情况下卸下并更换电源线。

谨慎：

请勿在同一机箱中混用交流/高压直流和直流电源。
注意：

每个电源都必须连接到专用电源插座。

要将交流电源连接到 PTX10001-36MR：

  1. 将 ESD 腕带的一端缠绕并固定在裸露的手腕上，然后将腕带的另一端连接到设备上的 ESD 点。
  2. 确保电源已完全插入机箱中且闩锁牢固。
  3. 找到 PTX10001-36MR 随附的电源线;电源线配有适合您所在地理位置的插头。请参阅 表 4。
    警告：

    确保电源线不会阻挡对路由器组件的访问，也不会悬垂在人们可能被绊倒的地方。
  4. 将每个电源连接到电源。将电源线的耦合器端插入交流电源面板上的交流电源线插座（请参阅 图 3）。
    注意：

    电源线型号的耦合器端为 APP-400。

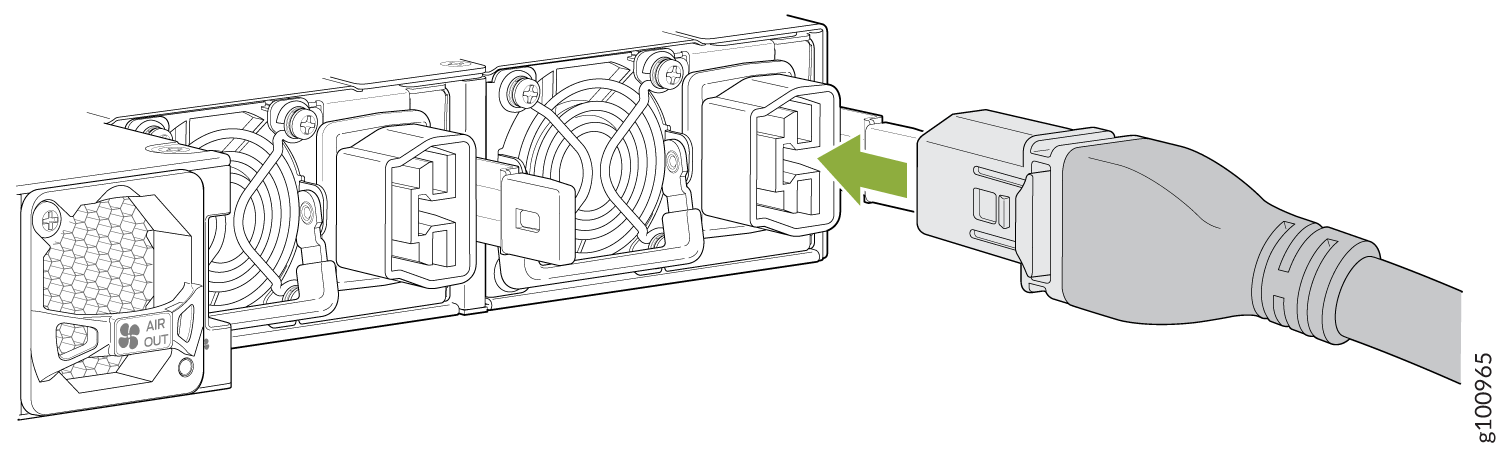

    图 3：将交流电源线连接到 PTX10001-36MR Connect an AC Power Cord to the PTX10001-36MR
  5. 如果交流电源插座有电源开关，请将其设置为关闭 （O） 位置。
    注意：

    为电源供电后，设备会立即上电。设备上没有电源开关。
  6. 将电源线插头插入交流电源插座。
  7. 如果交流电源插座有电源开关，请将其设置为开 （|） 位置。
  8. 验证每个电源上的状态 LED 是否呈绿色亮起。

    如果状态 LED 呈琥珀色亮起，请断开电源，然后更换电源（请参阅 维护 PTX10001-36MR 电源）。在准备好更换电源之前，请勿卸下电源。

    谨慎：

    在卸下后 2 分钟内将故障电源更换为新电源，以防止机箱过热。

将直流电源连接到 PTX10001-36MR

开始将直流电源连接到 PTX10001-36MR 之前：

  • 阅读 一般电气安全指南和警告、 电气事故后应采取的措施以及以下警告：

  • 确保您已采取必要的预防措施来防止静电放电 （ESD） 损坏（请参阅 防止静电放电损坏）。

    谨慎：

    在将直流电源连接到 PTX10001-36MR 之前，有执照的电工必须将电缆接线片连接到您提供的接地和电源线。接线片连接不正确的电缆可能会损坏路由器（例如，导致短路）。
    注意：

    为满足安全和电磁干扰 （EMI） 要求并确保正常运行，必须先将机箱接地，然后再将其接地。对于需要将单独的接地导体连接到机箱的安装，请使用 PTX10001-36MR 机箱上的保护接地端子连接到接地（请参阅将 PTX10001-36MR 连接到地）。

  • 在机箱中安装直流电源。请参阅 维护 PTX10001-36MR 电源。直流电源的电池回流必须作为隔离直流回流 （DC-I） 连接。

  • 确保您拥有以下可用的部件和工具：

    • ESD 接地带（提供）

    • 十字 （+） 螺丝刀，1/4 英寸，扭矩范围在 6 磅英寸之间。（0.68 nm） 和 7 磅英寸。（0.79海里）（未提供）

      谨慎：

      您必须使用适当的扭矩控制工具拧紧直流电源线连接器上的六角螺母。不要将六角螺母拧得太紧。施加过大的扭矩会损坏接线端子和接线盘。

    • 适合您地理位置的电源线，用于将直流电源连接到 PTX10001-36MR。我们建议您使用 4 AWG 规格的直流电源线，例如 Panduit/LCDX4-14AH-L。电缆接线片随电源一起提供。

PTX10001-36MR 中的直流电源是可热拔除和可热插入的现场可更换部件。您可以在不关闭路由器电源或中断路由器功能的情况下卸下和更换它。但是，在尝试卸下设备之前，您确实需要断开电源。

警告：

直流供电的 PTX10001-36MR 只能安装在访问受限的位置。
谨慎：

请勿在同一机箱中混用交流和直流电源。
注意：

每个电源都必须连接到专用电源插座。

要将直流电源连接到 PTX10001-36MR：

  1. 将 ESD 接地腕带连接到裸露的手腕上，然后将腕带连接到经批准的现场 ESD 接地点。
  2. 确保电源已完全插入机箱中且闩锁牢固。
  3. 根据输入电源，将直流输入电流选择器（DIP 开关）设置为 80 A 或 60 A。

    图4显示了直流输入电流选择器（有时称为DIP开关）的位置。

    图 4：PTX10001-36MR 直流电源 PTX10001-36MR DC Power Supply
    1
    —

    顶出杆
    4
    —

    处理
    阿拉伯数字
    —

    状态 LED 指示灯
    5
    —

    接线端子盖
    3
    —

    直流输入电流选择器（DIP 开关）


  4. 打开电源接线盒盖上的电缆管理器闩锁。
  5. 使用十字螺丝刀松开将电缆管理器闩锁固定到电源接线端子盖上的螺丝。请参阅图 5。

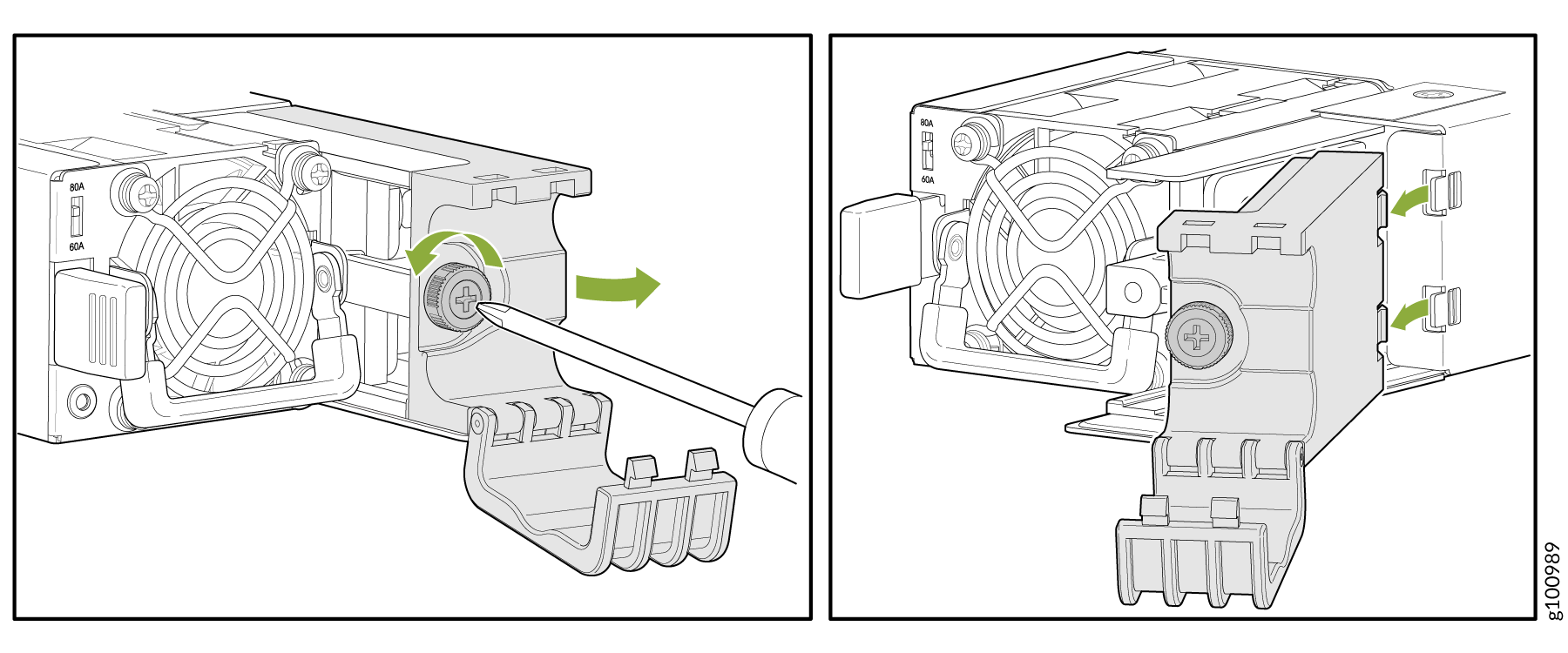

    图 5：松开电缆管理器闩 Loosen the Cable Manager Latch锁
  6. 卸下电缆管理器支架，露出四个端子螺柱。
  7. 在电力电缆周围安装热缩管绝缘层。

    要安装热缩管：

    1. 将管子滑过电缆连接到凸耳筒的部分。确保管子覆盖电线的末端和连接到它的凸耳的枪管。

    2. 用热风枪收缩管道。确保均匀地加热管道的所有侧面，使其在电缆周围紧密收缩。

    图 6 显示了安装热缩管的步骤。

    注意：

    不要使管道过热。

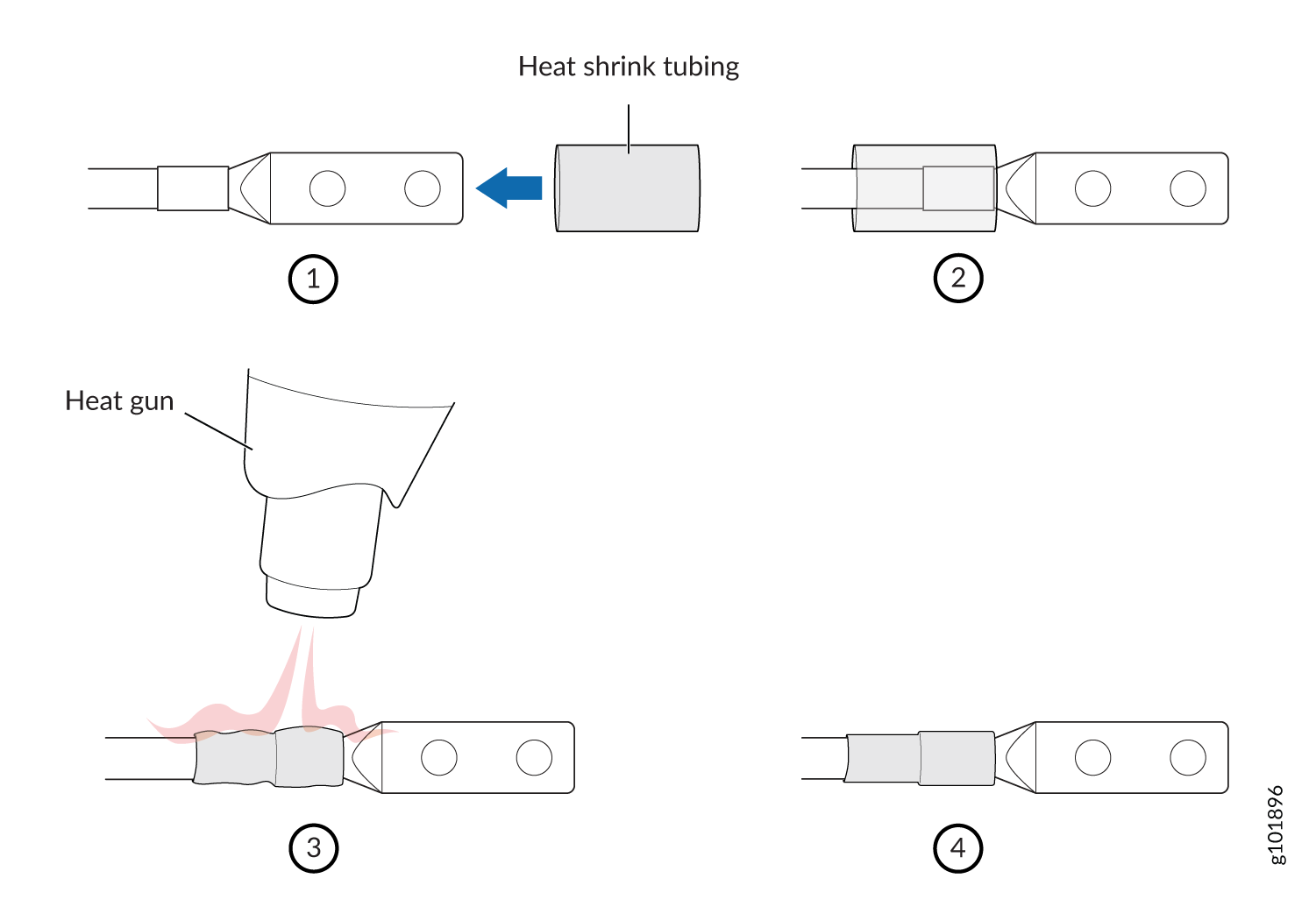

    图6：如何安装热缩管 How to Install Heat-Shrink Tubing
  8. 如果您使用的是直直电源线，请将电源线连接器的末端放在四个端子螺柱上。请参阅图 7。

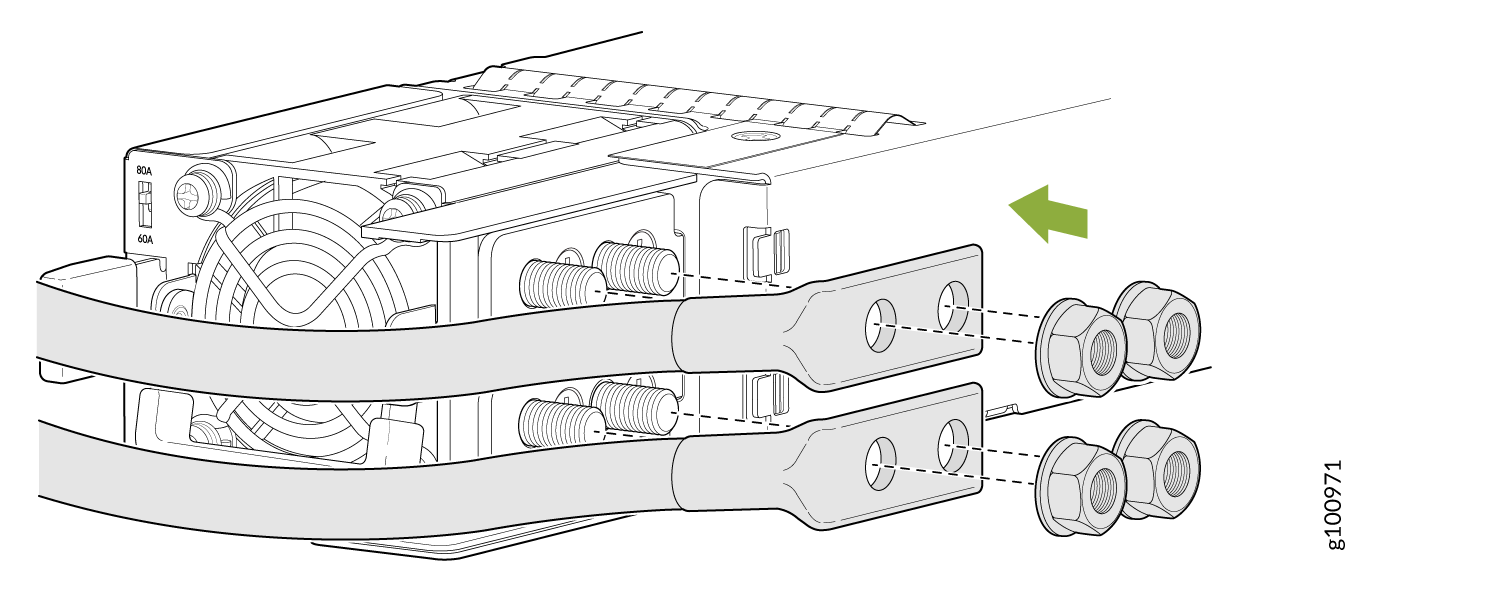

    图 7：将直电源线连接到 PTX10001-36MR Connect a Straight DC Power Cable to a DC Power Supply in a PTX10001-36MR 中的直流电源
  9. 通过用六角螺母将电源线固定到四个端子螺柱上，将电源连接到 80 A 或 60 A 电源。
  10. 使用扳手将扭矩施加到 6 磅英寸之间，从而拧紧六角螺母。（0.68 nm） 和 7 磅英寸。（0.79 海里）。
    注意：

    PTX10001-36MR 在电源通电后立即通电。路由器上没有电源开关。
    谨慎：

    您必须使用适当的扭矩控制工具拧紧直流电源线连接器上的六角螺母。不要将螺丝拧得太紧。施加过大的扭矩会损坏接线端子和接线盘。
  11. 重复步骤 3 到步骤 8 以连接其他直流电源。
  12. 验证每个电源上的状态 LED 是否呈绿色亮起并稳定亮起。

    如果状态 LED 呈琥珀色亮起，请断开电源，然后更换电源（请参阅 维护 PTX10001-36MR 电源）。在准备好更换电源之前，请勿卸下电源。电源必须安装在 PTX10001-36MR 中，以确保适当的气流。

    谨慎：

    在卸下后 2 分钟内将故障电源更换为新电源，以防止机箱过热。
  13. 重新连接在步骤 6 中卸下的电缆管理器支架并拧紧翼形螺钉。请参阅图 8。

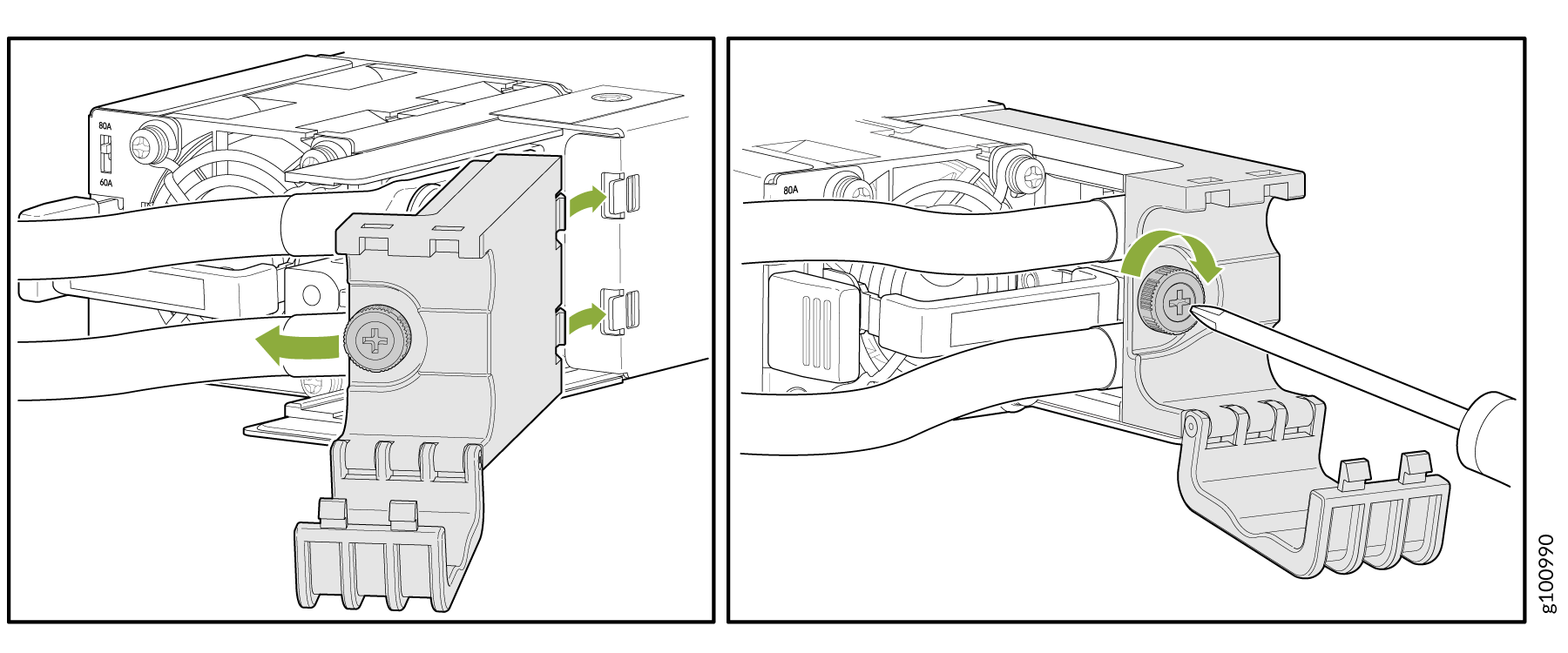

    图 8：重新连接电缆管理器支架 Reattach the Cable Manager Bracket
  14. 关闭电缆管理器闩锁以将电源线固定到位。请参阅图 9。

    警告：

    确保电源线不会阻挡对设备组件的访问，也不会悬垂在人们可能绊倒的地方。
图 9：关闭电缆管理器闩 Close the Cable Manager Latch锁
