将 MX960 替换为 MLC

卸下 MX960 AS MLC

卸下应用程序服务模块化线卡（AS MLC）时，路由器将继续运行，尽管正在移除的 AS MLC 上安装的模块化卡（AS MXC 和 AS MSC）不再起作用。

MX960 路由器前部最多可以垂直安装 8 个 AS MLC。AS MLC 可热插入和热拔除。空的 AS MLC 重 10.5 磅（4.76 千克）。完全配置的 AS MLC 重达 15.27 磅（6.93 千克）。准备好接受它的全部重量。

要卸下 AS MLC（请参阅图 1）：

已准备好更换的 AS MLC 或 AS MLC 空白面板和 AS MLC 的防静电垫。
将 ESD 接地带连接到裸露的手腕上，然后将腕带的另一端连接到 ESD 接地点。
使用以下方法之一使 AS MLC 脱机：
- 按住 AS MLC 联机/脱机按钮。按钮旁边的绿色 OK LED 开始闪烁。按住按钮直到 LED 熄灭。每个 AS MLC 的联机/脱机按钮位于其控制面板的正上方。
- 发出以下 CLI 命令：
  有关该命令的详细信息，请参阅 CLI 资源管理器。

  注意：
  插槽编号对应于安装 AS MLC 的最低编号插槽。
同时逆时针旋转两个弹出器手柄以卸下 AS MLC。
抓住手柄，将 AS MLC 直接从卡架中滑出一半。
将一只手放在 AS MLC（模块化卡壳）的前部，另一只手放在其下方以支撑它。将 AS MLC 完全滑出机箱，然后将其放在防静电垫上或防静电袋中。

谨慎：

AS MLC 的权重集中在后端。将 AS MLC 滑出机箱时，请准备好承受最大 15.27 磅（6.93 千克）的全部重量。

当 AS MLC 脱离机箱时，请勿握住弹出器手柄、母线或边缘连接器。他们无法支撑它的重量。

移除后，请勿将 AS MLC 堆叠在一起。将每个单独放在静电袋中或放在其自己的防静电垫上，放在平坦、稳定的表面上。
如有必要，请从 AS MLC 中移除每个已安装的 AS MSC 和 AS MXC。
卸下每个模块化卡后，请立即将其放在防静电垫或防静电袋中。
如果未在短时间内将 AS MLC 重新安装到空插槽中，请在每个插槽上安装一个空白的 AS MLC 面板，以保持插件架中的正常气流。

谨慎：

从机箱中卸下 AS MLC 后，请等待至少 30 秒，然后再将其重新插入或将 AS MLC 插入其他插槽。

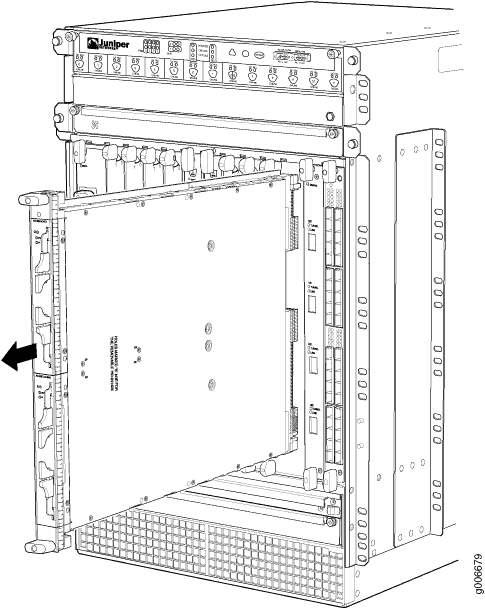

图 1：卸下 AS MLC Removing an AS MLC

安装 MX960 AS MLC

您最多可以在 MX960 路由器的前部垂直安装 8 个应用服务模块化线卡（AS MLC）。AS MLC 可热插入和热拔除。空的 AS MLC 重 10.5 磅（4.76 千克）。完全配置的 AS MLC 重达 15.27 磅（6.93 千克）。准备好接受它的全部重量。

要安装 AS MLC（请参阅图 2），请执行以下操作：

将 ESD 接地带连接到裸露的手腕上，然后将腕带的另一端连接到 ESD 接地点。
将 AS MLC 放在防静电垫上。
从静电袋中取出要安装在 AS MLC 中的 AS MSC 和 AS MXC（模块化卡）。AS MSC 必须插入顶部插槽，AS MXC 必须插入底部插槽。
将 AS MSC 和 AS MXC 安装到 AS MLC 上的相应插槽中。
在插件架中找到计划安装 AS MLC 的插槽。
调整 AS MLC 的方向，使面板面向您。
将 AS MLC 提起到位，并小心地将 AS MLC 的侧面与插件架内的导轨对齐。

谨慎：

当 AS MLC 脱离机箱时，请勿握住弹出器手柄、母线或边缘连接器。他们无法支撑它的重量。
将 AS MLC 一直滑入卡架，直到感觉到阻力。
抓住两个弹出器手柄，同时顺时针旋转，直到 AS MLC 完全就位。
使用以下方法之一使 AS MLC 联机：
- 按住 AS MLC 联机/脱机按钮，直到按钮旁边的绿色 OK LED 稳定亮起，大约需要 5 秒钟。每个 AS MLC 的 LED 和联机/脱机按钮位于控制面板的正上方。
- 发出以下 CLI 命令：
  有关该命令的详细信息，请参阅 CLI 资源管理器。
谨慎：

OK LED 稳定亮起后，等待至少 30 秒，然后再次卸下 AS MLC，从其他插槽卸下 AS MLC，或将 AS MLC 插入其他插槽。

您还可以通过发出 show chassis fpc 和 show chassis fpc pic-status来验证 AS MLC 和 AS MSC 或 AS MXC 是否正常工作。

图 2：安装 AS MLC Installing an AS MLC
