在此页面上


在将 MX2010 路由器机箱安装到机架中之前，从机箱中卸下组件

在使用托板车安装路由器之前，必须先从机箱上卸下装运盖和组件。卸下组件后，机箱重约 324 磅（146.96 千克）。

谨慎：

装运盖有助于将机箱引导到机架中。对机箱的任何其他部分施加力都可能造成损坏。

在安装带托板车的 MX2000 路由器之前卸下配电模块

首先卸下最上面的 PDM （PDM1），然后向下移动。卸下交流、直流、240 V 中国或通用 （HVAC/HVDC） PDM（请参阅图 1、图 2、图 3 和 图 4）。

  1. 将静电放电 （ESD） 接地腕带连接到裸露的手腕上，然后将腕带连接到经批准的现场 ESD 接地点。请参阅适用于您站点的说明。
  2. 在交流供电的路由器上，将交流断路器从电源移至关闭 （O） 位置。在 DC 供电的路由器上，将 DC 断路器从电源移动到关闭 （O） 位置。

    即使 PDM 未连接到电源，我们也建议采取此预防措施。

  3. 拧松 PDM 面板上的两个外加螺钉。将两个弹簧加载的锁定杆从机箱上拉出，直到其停止。
    注意：

    向下拉 PDM1 锁定杆以从机箱中释放，向上拉起 PDM0 锁定杆以从机箱中释放。

    PDM 从机箱稍稍延伸至远处。
  4. 用双手抓住两个手柄，轻轻地将 PDM 直接从机箱中拉出。
    谨慎：

    请勿触摸 PDM 背面的电源接头。它们可能会损坏。
    谨慎：

    移除 PDM 后，请勿将它们堆叠在一起。将每个组件放在稳定、平坦表面上的防静电垫上。
图 1：安装 MX2000 路由器 Removing an AC Power Distribution Module Before Installing the MX2000 Router之前卸下 AC 配电模块
图 2：安装 MX2000 路由器之前卸下 DC 配电模块 （-48 V） Removing a DC Power Distribution Module (-48 V) Before Installing the MX2000 Router
图 3：在安装 MX2000 路由器之前卸下 DC 配电模块（240 V 中国） Removing a DC Power Distribution Module (240 V China) Before Installing the MX2000 Router

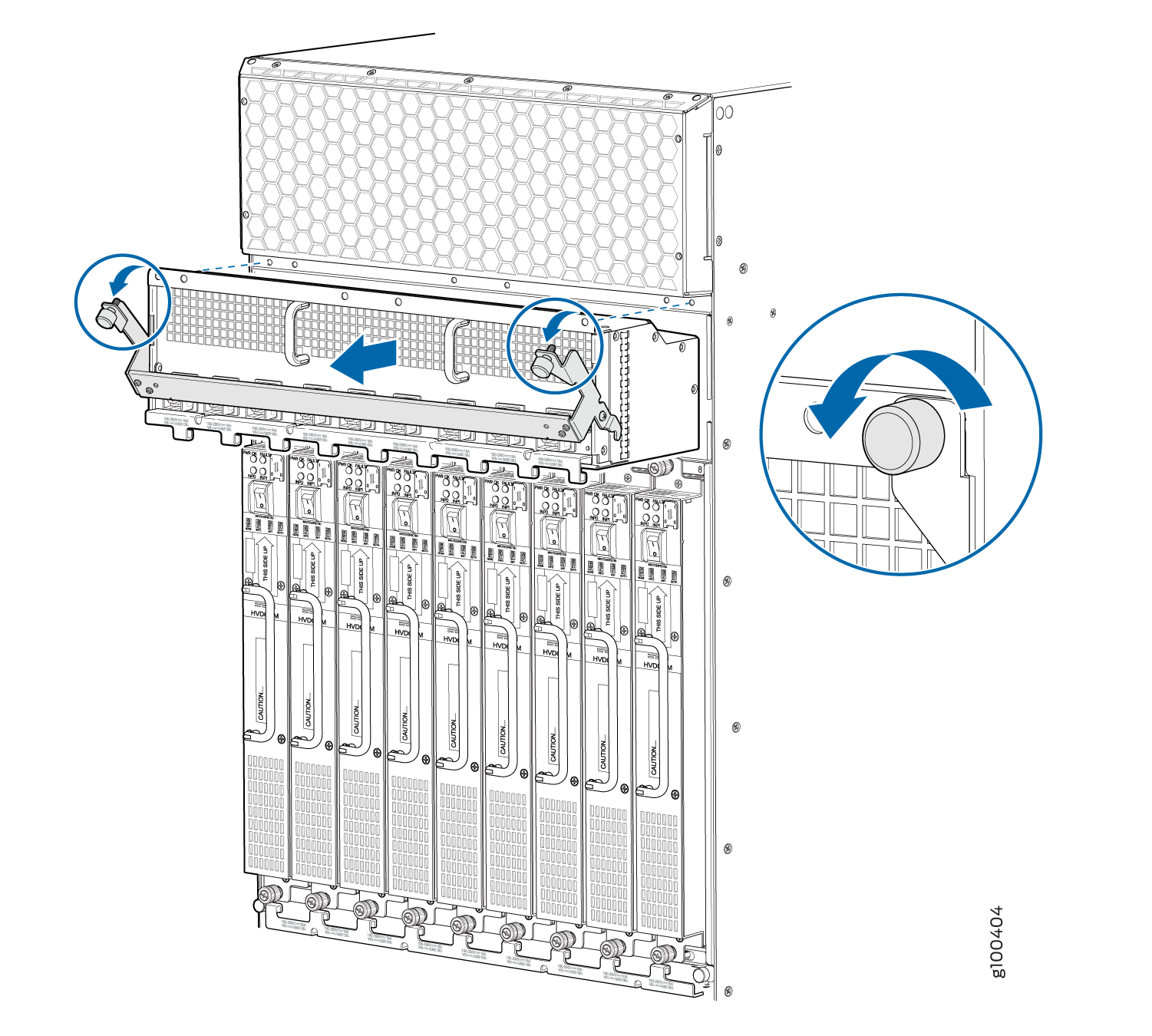

图 4：在安装 MX2000 路由器之前卸下高压通用 （HVAC/HVDC） 配电模块 Removing a High-Voltage Universal (HVAC/HVDC) Power Distribution Module Before Installing the MX2000 Router

参见

安装 MX2000 路由器之前卸下电源模块

要卸下交流、直流、240 V 中国通用 （HVAC/HVDC） PSM（请参阅图 5、图 6、图 7 和图 8）：

  1. 将静电放电 （ESD） 接地腕带连接到裸露的手腕上，然后将腕带连接到经批准的现场 ESD 接地点。请参阅适用于您站点的说明。
  2. 在交流供电的路由器上，将每个 PSM 上的交流电源开关移动到关闭 （O） 位置。在 DC 供电的路由器上，将每个 PSM 上的 DC 电源开关移动到关闭 （O） 位置。

    即使 PSM 未连接到电源，我们也建议这样做。

  3. 拧松将PSM固定到机箱的两个外加螺钉。在用一只手抓住 PSM 面板上的手柄的同时，用另一只手引导 PSM。
  4. 将PSM直接从机箱中拉出。
    谨慎：

    请勿触摸 PSM 背面的电源接头。它可能会损坏。
    谨慎：

    卸下 PSM 后，请勿将它们堆叠在一起。将每个组件放在稳定、平坦表面上的防静电垫上。
图 5：安装 MX2000 路由器 Removing a AC Power Supply Module Before Installing the MX2000 Router之前卸下 AC 电源模块
图 6：安装 MX2000 路由器之前卸下 DC 电源模块 （-48 V） Removing a DC Power Supply Module (-48 V) Before Installing the MX2000 Router
图 7：在安装 MX2000 路由器之前卸下 DC 电源模块（240 V 中国） Removing a DC Power Supply Module (240 V China) Before Installing the MX2000 Router

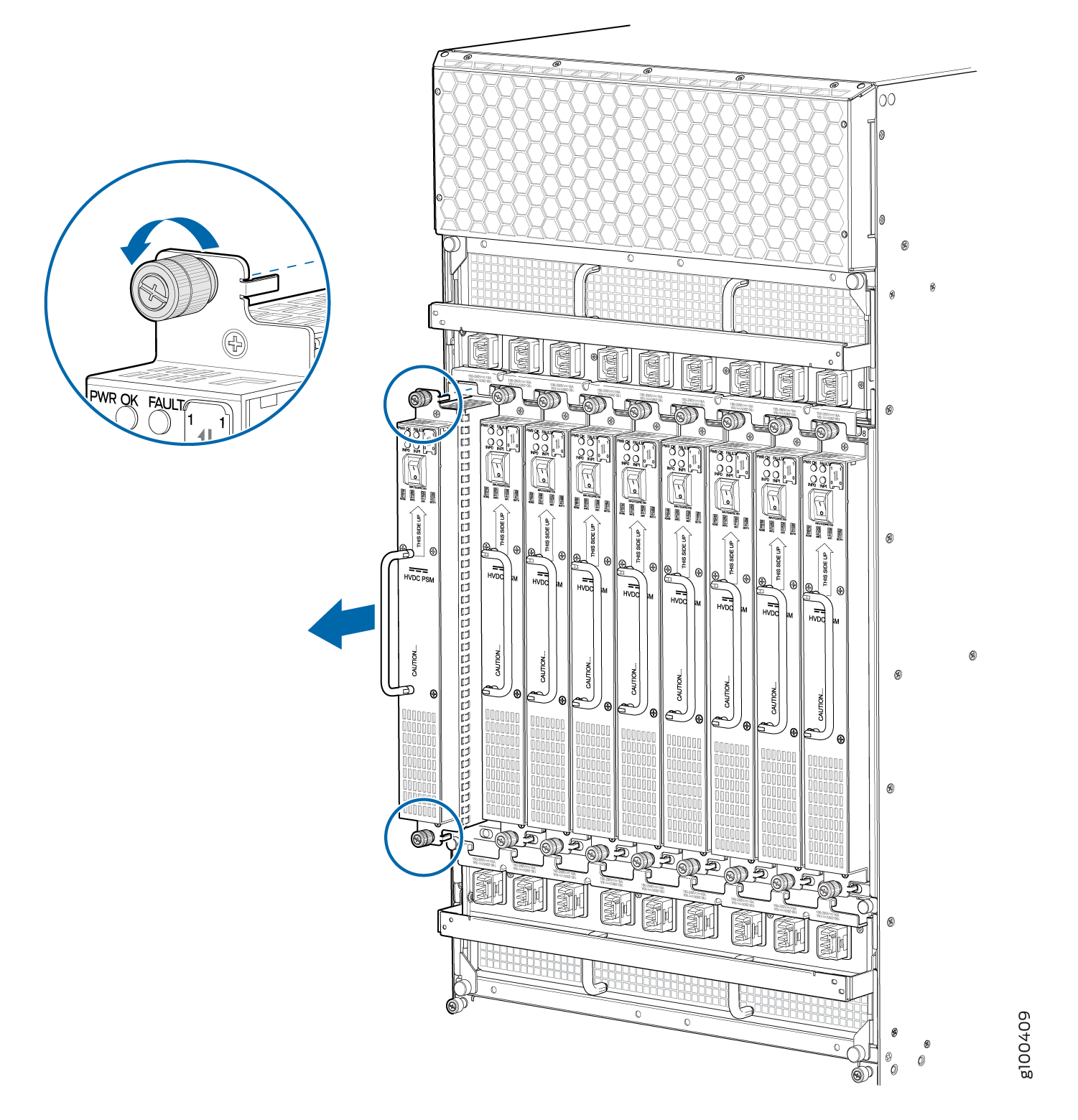

图 8：在安装 MX2000 路由器之前卸下高压通用 （HVAC/HVDC） 电源模块 Removing a High-Voltage Universal (HVAC/HVDC) Power Supply Module Before Installing the MX2000 Router

参见

在安装 MX2010 路由器之前卸下风扇托架

要卸下上下风扇托架（请参阅图 9 和 图 10）：

注意：

风扇托架可互换，可热插入和热拔除。
  1. 将静电放电 （ESD） 接地腕带连接到裸露的手腕上，然后将腕带连接到经批准的现场 ESD 接地点。请参阅适用于您站点的说明。
  2. 拧松风扇托架检修面板两侧的两个外加螺钉，然后打开面板。
  3. 拧松风扇托架面板上的两个固定螺钉。
  4. 按住闩锁，同时将风扇托架拉出约 1 到 3 英寸。将一只手放在风扇托架下方以获得支撑，同时将风扇托架完全拉出路由器。
    警告：

    风扇托架使用双闩锁安全机制。卸下风扇托架时，您必须连续按住闩锁。

  5. 将每个组件放在稳定、平坦表面上的防静电垫上。
    谨慎：

    卸下风扇托架后，请勿将它们堆叠在一起。

  6. 对每个风扇托架重复此过程。
图9：卸下上部风扇托架 Removing Upper Fan Trays
图10：卸下下部风扇托架 Removing Lower Fan Trays

在安装 MX2010 路由器之前卸下 SFB

要卸下 SFB（请参阅 图 11）：

  1. 将防静电袋或防静电垫放在平坦、稳定的表面上。
  2. 将静电放电 （ESD） 接地腕带连接到裸露的手腕上，然后将腕带连接到经批准的现场 ESD 接地点。请参阅适用于您站点的说明。
  3. 同时向外打开弹出器手柄以卸下 SFB。
  4. 抓住弹出器手柄，然后将 SFB 滑出机箱约一半。
  5. 将一只手放在 SFB 下方以支撑它，然后将其完全滑出机箱。将其放在防静电垫上。
    谨慎：

    SFB 的重量集中在后端。将 SFB 滑出机箱时，请准备好承受全部重量（最大 12 磅 （5.45 千克）。
    谨慎：

    卸下硬件组件后，请勿将它们堆叠在一起。将每个组件放在稳定、平坦表面上的防静电垫上。
  6. 对每个 SFB 重复该过程。
图 11：卸下 SFB Removing an SFB

在安装 MX2010 路由器之前卸下 MPC 和适配器卡

要卸下带有适配器卡的 MPC：

  1. 为带有适配器卡的 MPC 准备好防静电垫。此外，在拆卸具有光学接口的 MPC 时，请准备好橡胶安全帽。
  2. 将静电放电 （ESD） 接地腕带连接到裸露的手腕上，然后将腕带连接到经批准的现场 ESD 接地点。请参阅适用于您站点的说明。
  3. 同时打开两个弹出器手柄，以卸下MPC和适配器卡。
  4. 抓住手柄，将 MPC 和适配器卡直接从插件架中滑出一半。
  5. 将一只手放在带有适配器卡的 MPC 前面，另一只手放在 MPC 下方以支撑它。将MPC和适配器卡完全滑出机箱，然后将其放在防静电垫上或防静电袋中。
    谨慎：

    带有适配器卡的 MPC 的重量集中在后端。将 MPC 和适配器卡滑出机箱时，请准备好承受全部重量（最大 25 磅 （11.34 千克）。

    当 MPC 和适配器卡从机箱中取出时，请勿用弹出器手柄、母线或边缘连接器握住它。他们无法支撑它的重量。

    卸下后，请勿将 MPC 与适配器卡堆叠在一起。将每个单独放在静电袋中或放在其自己的防静电垫上，放在平坦、稳定的表面上。

在安装 MX2010 路由器之前卸下 MPC 而不卸下适配器卡

要仅卸下 MPC，而不卸下适配器卡（请参阅 图 12）：

  1. 为 MPC 准备好防静电垫。此外，在拆卸具有光学接口的 MPC 时，请准备好橡胶安全帽。
  2. 将静电放电 （ESD） 接地腕带连接到裸露的手腕上，然后将腕带连接到经批准的现场 ESD 接地点。请参阅适用于您站点的说明。
  3. 同时逆时针旋转两个旋钮，以从适配器卡上卸下 MPC。
  4. 抓住两个旋钮，然后将 MPC 直接从适配器卡中滑出。
  5. 将一只手放在 MPC 的前部，另一只手放在其下方以支撑它。将 MPC 完全滑出适配器卡，然后将其放在防静电垫上或防静电袋中。
    谨慎：

    MPC 的重量集中在后端。当 MPC 从适配器卡中滑出时，请准备好承受全部重量（最大 18.35 磅 （8.32  千克）。

    当 MPC 从适配器卡中取出时，请勿用旋钮、母线或边缘连接器握住它。他们无法支撑它的重量。

    移除后，请勿将 MPC 堆叠在一起。将每个单独放在静电袋中或放在其自己的防静电垫上，放在平坦、稳定的表面上。
图 12：卸下 MPC 而不卸下适配器卡 Removing an MPC Without Removing the Adapter Card

在安装 MX2010 路由器之前卸下控制板-RE

要卸下控制板-RE（请参阅 图 13）：

  1. 为控制板-RE准备好防静电垫。此外，对于使用要卸下的 CB-RE 上的光学接口的每个 SFP 收发器，也要准备好橡胶安全帽。
  2. 将静电放电 （ESD） 接地腕带连接到裸露的手腕上，然后将腕带连接到经批准的现场 ESD 接地点。请参阅适用于您站点的说明。
  3. 同时打开两个弹出器手柄以卸下控制板-RE。
  4. 抓住手柄，将控制板-RE直接从卡架中滑出一半。
  5. 将一只手放在控制板-RE的前部，另一只手放在其下方以支撑它。将 CB-RE 完全滑出机箱，然后将其放在防静电垫上或防静电袋中。
    谨慎：

    CB-RE的重量集中在后端。将 CB-RE 滑出机箱时，请准备好承受全部重量（不超过 15 磅 （6.8 千克）的重量。

    当控制板-RE脱离机箱时，请勿握住弹出器手柄、母线或边缘连接器。他们无法支撑它的重量。
    谨慎：

    移除控制板-RE 后，请勿将它们堆叠在一起。将每个组件放在稳定、平坦表面上的防静电垫上。
图13：卸下控制板-RE Removing a CB-RE
