EX9204 系统概述
EX9204 交换机硬件概述
瞻博网络 EX9204 以太网交换机为园区聚合和数据中心网络等高密度环境提供高性能、可扩展的连接性和运营商级可靠性。EX9204 交换机的吞吐量高达每秒 1.6 Tbps，或每插槽全双工的吞吐量高达 240 Gbps。
您可以使用用于管理运行 瞻博网络 Junos作系统 （Junos OS） 的其他设备的相同接口（CLI、网络和安全管理器 （NSM） 和 Junos Space）来管理 EX9204 交换机。
除了设备 CLI 之外，还可以使用 Juniper Routing Director（即之前的 Juniper Paragon Automation）对 EX9200 交换机进行管理和监控。
EX9204 交换机的优势
简化的网络架构 — EX9204 交换机提供简单、安全的虚拟化网络环境，可提高业务敏捷性。它们非常适合通过折叠网络层来简化园区、数据中心以及园区和数据中心组合网络环境。在园区的多机箱链路聚合 （MC-LAG） 配置中，您可以使用 EX9204 交换机消除生成树协议 （STP）;它们可以折叠核心层和聚合层，从而简化网络架构和网络运维。在数据中心，您可以使用 EX9204 交换机折叠核心层和聚合层。在园区和数据中心相结合的环境中，EX9204 交换机通过整合网络层来简化网络架构和运维。
支持 MACsec—EX9200-40F-M 和 EX9200-40XS 线卡以及 EX9200-MPC 线卡的 EX9200-20F-MIC，支持 IEEE 802.1AE MACsec 和 AES-256 位加密，确保链路层数据机密性、数据完整性和数据源身份验证。
软件
瞻博网络 EX 系列以太网交换机运行 Junos OS，可提供第 2 层和第 3 层交换、路由和安全服务。
EX9204 交换机的前后视图

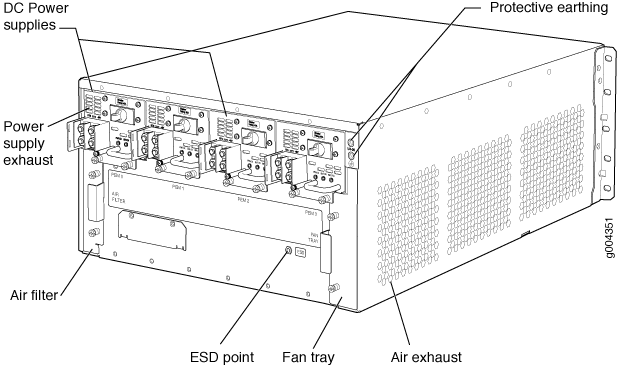

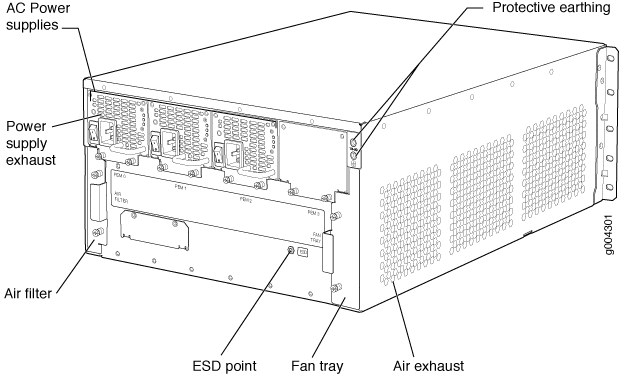

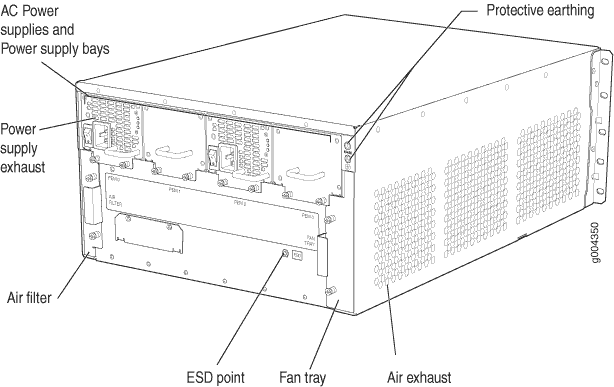

EX9204 交换机的大小为 5 个机架单元 （5 U）。一个标准的 48 U 机架可以容纳 9 台 EX9204 交换机。每台 EX9204 交换机均旨在优化机架空间和布线。请参阅 图 1、 图 2、 图 3 和 图 4。

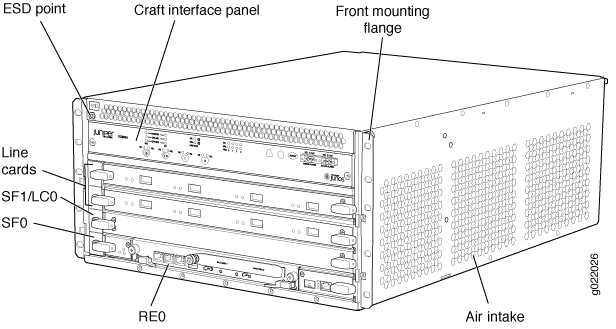

的前视图
主机子系统
EX9204 交换机的交换和路由功能、系统管理和系统控制功能由主机子系统执行。主机子系统由一个路由引擎和一个交换矩阵组成。
EX9204 是一款 4 插槽机箱，为线卡提供两个专用插槽（标记为 1 和 2），一个标记为 0 的专用插槽用于主机子系统，一个多功能插槽（标记为 1|0）用于线卡或主机子系统。
您可以在 EX9204 交换机中安装一个或两个主机子系统。基本配置 EX9204 交换机有一个主机子系统。冗余配置的 EX9204 交换机具有第二个主机子系统。有关更多信息，请参阅 EX9204 交换机配置。
线卡
线卡是现场可更换单元 （FRU），可安装在线卡插槽和交换机机箱前面的多功能插槽中。所有线卡均可热拔除和热插入。
一台 EX9204 交换机最多可以安装三个线卡。每台 EX9204 交换机都有两个专用线卡插槽（标记为 1 和 2）和一个多功能插槽（标记为 1|0），可用于线卡或主机子系统。
EX9204 交换机中的线卡将数据包转发引擎和以太网接口组合在一个组件中。 表 1 列出了可用于 EX9204 交换机的线卡。
| 型 |
描述 |
其他信息 |
|---|---|---|
| EX9200-2C-8XS |
一个线卡，带有两个 100 千兆以太网端口和 8 个 10 千兆以太网端口 |
|
| EX9200-4QS |
具有四个 40 千兆以太网端口的线卡 |
|
| EX9200-6QS |
一个线卡，包含 6 个 40 千兆以太网端口和 24 个 10 千兆以太网端口 |
|
| EX9200-MPC |
一个模块化线卡，可接受以下任一 MIC：
|
|
| EX9200-12QS |
带有六个 40 千兆以太网速率可选端口的线卡，每个端口可容纳收发器 |
|
| EX9200-15C |
具有 15 个速率可选端口的线卡。所有端口均能以 10 Gbps、25 Gbps、40 Gbps 或 100 Gbps 的速度运行 |
|
| EX9200-32XS |
具有 32 个 10 千兆以太网端口的线卡 |
|
| EX9200-40T |
具有 40 个支持 RJ-45 连接器的 10/100/1000BASE-T 端口的线卡 |
|
| EX9200-40F |
具有 40 个 1 千兆以太网端口的线卡 |
|
| EX9200-40F-M |
具有 40 个具有媒体访问控制安全性 （MACsec） 功能的 1 千兆以太网端口的线卡 |
|
| EX9200-40XS |
具有 40 个具有媒体访问控制安全性 （MACsec） 功能的 10 千兆以太网端口的线卡，每个端口都可以容纳 10 千兆小型可插拔增强型 （SFP+） 收发器 |
冷却系统
EX9204 交换机中的冷却系统是可现场可更换部件 （FRU）。它由一个可热拔除和可热插入的风扇托架组成。风扇托架包含三个风扇。风扇托架垂直安装在机箱的右后部，并提供机箱左右散热。请参阅 EX9204 冷却系统。
电源
EX9204 交换机的电源是完全冗余、负载分担以及可热拔除和热插入的 FRU。每个 EX9204 交换机机箱最多可容纳 4 个交流电源或最多 2 个直流电源。
表 2 显示了可用于 EX9204 交换机的电源的详细信息。
| 电源 |
输入电压 |
输出功率 |
|---|---|---|
| 2520 W 交流 |
低压线路 （100–120 VAC） |
1027 瓦 |
| 高压线路 （200–240 VAC） |
1590 瓦 |
|
| 2400 W 直流电 |
–40 VDC 至 –70 VDC |
2400 W 至 2600 W |
基本配置 EX9204 交换机随附两个低线 （100–120 VAC） 交流电源或一个高压线 （200–240 VAC） 交流电源。交流供电、冗余配置的 EX9204 交换机随附 4 个低线 （100–120 VAC） 或 2 个高压 （200–240 VAC） 交流电源。请参阅 EX9204 交换机中的交流电源。
一台冗余配置的直流电源 EX9204 交换机随附两个直流电源。请参阅 EX9204 交换机中的直流电源。
请勿在同一机箱中混用交流和直流电源。
EX9204 交换机配置
表 3 列出了 EX9204 交换机的三种硬件配置（一种基本配置 （AC） 和两种冗余配置（AC 和 DC））以及每种配置中包含的组件。
交换机配置 |
配置组件 |
第一个 Junos OS 版本 |
|---|---|---|
EX9204-BASE3C-AC |
|
20.3R1 |
EX9204-RED3C-AC （使用 2520 W 交流电源的冗余配置） |
|
20.3R1 |
EX9204-RED3C-DC （使用 2520 W 直流电源的冗余配置） |
|
20.3R1 |
EX9204-BASE3B-AC |
|
17.1R1 |
EX9204-AC-BND2 （包括 EX9204-BASE3B-AC 和线卡 EX9200-32XS，作为两件产品单独发货） |
|
17.1R1 |
EX9204-RED3B-AC （使用 2520 W 交流电源的冗余配置） |
|
17.1R1 |
EX9204-RED3B-DC （使用 2520 W 直流电源的冗余配置） |
|
17.1R1 |
EX9204-BASE3A-AC |
|
14.1 |
EX9204-REDUND3A-AC |
|
14.1 |
EX9204-AC-BND1 （包括 EX9204-BASE3 和线卡 EX9200-32XS，作为两件产品分开发货） |
|
14.1 |
EX9204-REDUND3A-DC |
|
14.1 |
EX9204-BASE-AC （基本配置，带 2520 W 交流电源） |
|
12.3R2 |
EX9204-冗余-交流 （使用 2520 W 交流电源的冗余配置） |
|
12.3R2 |
EX9204-冗余-DC （使用 2400 W 直流电源的冗余配置） |
|
12.3R2 |
您最多可以在交换机中安装三个线卡（任意组合）。
线卡不属于基本配置或冗余配置。您必须单独订购。
电源线和额外的电源（交流或直流）必须单独购买。
EX9204 交换机硬件和 CLI 术语映射
本主题介绍 EX9204 交换机文档中使用的硬件术语以及 Junos OS CLI 中使用的相应术语。请参阅 表 4。
硬件项目 （CLI） |
说明 （CLI） |
值 （CLI） |
文档中的项目 |
其他信息 |
|---|---|---|---|---|
底盘 |
EX9204 |
– |
交换机机箱 |
|
中置背板 |
实现以下情况之一：
|
– |
交换机中置背板 |
|
FPM板 |
前面板显示 |
– |
操作员接口 |
|
PEM （n） |
实现以下情况之一：
|
n 是 0-3 范围内的值。该值与电源插槽编号相对应。 |
交流或直流电源 |
|
路由引擎 （n） |
实现以下情况之一：
|
n 是 0-1 范围内的值。 在基本配置中，仅显示一个条目。 在冗余配置中，将显示两个条目;机箱中安装的每个路由引擎模块（RE 模块）一个。 |
RE 模块 |
|
CB （n） |
实现以下情况之一：
|
n 是 0-1 范围内的值。 如果机箱中安装了多个交换机结构模块（SF 模块），则 CLI 中会显示多个行项目。 CB0 和 CB1 代表 SF 模块。 |
SF 模块 |
|
FPC （n） |
线卡的缩写名称。 实现以下情况之一：
|
n 是 0-2 范围内的值。该值对应于安装线卡的线卡插槽编号。 |
线卡（交换机没有实际的 FPC — 线卡是交换机上的等效 FPC） |
|
麦克风 （n） |
模块化接口卡 （MIC） 的缩写名称。 如果安装了 EX9200-MPC 线卡，则为下列情况之一：
|
n 是 0-1 范围内的值。 |
线卡
注意：
除 EX9200-MPC 线卡外，交换机没有实际的 MIC — 线卡是交换机上的等效 MIC。EX9200-MPC 是一款模块化线卡，可接受以下任一 MIC：
|
|
图片 （n） |
物理接口卡 （PIC） 的缩写名称。 |
n 是 0-3 范围内的值。 |
线卡 （交换机没有实际的 PIC。 |
|
Xcvr （n） |
收发器的缩写名称。 |
n 等效于安装收发器的端口号的值。 |
光收发器 |
|
风扇托架 |
增强型风扇托架 |
– |
风扇托架 |
EX9204 交换机的机箱物理规格
EX9204 交换机机箱采用刚性钣金结构，用于容纳其他交换机组件。 表 5 汇总了 EX9204 交换机机箱的物理规格。
描述 |
重量 |
高度 |
宽度 |
深度 |
|---|---|---|---|---|
底盘 |
机箱（含中板）、操作员接口（前面板显示屏）、风扇托架和空气滤清器：52.0 磅（23.6 千克） 最大配置：128.0 磅（58.1 千克） |
8.7 英寸（22.1 厘米） |
17.5 英寸（44.5 厘米） |
24.5 英寸（62.2 厘米）（从前部到机箱后部） |
路由引擎模块 |
2.4 磅（1.09 千克） |
1.25 英寸（3.2 厘米） |
11 英寸（27.9 厘米） |
7.75 英寸（19.7 厘米） |
交换机结构模块 |
9.6 磅（4.4 千克）（安装路由引擎） |
1.25 英寸（3.2 厘米） |
17 英寸（43.2 厘米） |
22 英寸（55.9 厘米） |
EX9200-SF3 交换机结构模块 |
13.6 磅（6.2 千克） |
1.2 英寸（3.05 厘米） |
15.7 英寸（39.87 厘米） |
21.2 英寸（53.85 厘米） |
风扇托架 |
4.2 磅（1.9 千克） |
6.5 英寸（16.5 厘米） |
1.76 英寸（4.5 厘米） |
23.3 英寸（59.2 厘米） |
空气滤清器 |
1.0 磅（0.5 千克） |
5.0 英寸（12.7 厘米） |
0.31 英寸（0.8 厘米） |
22.23 英寸（56.5 厘米） |
交流电源 |
6.6 磅（2.99 千克） |
1.75 英寸（4.4 厘米） |
14.5 英寸（36.8 厘米） |
4 英寸（10.2 厘米） |
直流电源 |
6.2 磅（2.81 千克） |
1.75 英寸（4.4 厘米） |
14.5 英寸（36.8 厘米） |
4 英寸（10.2 厘米） |
EX9200-2C-8XS 线卡 |
19.4 磅（8.8 千克） |
1.25 英寸（3.2 厘米） |
17 英寸（43.2 厘米） |
22 英寸（55.9 厘米） |
EX9200-4QS 线卡 |
16.8 磅（7.6 千克） |
1.25 英寸（3.2 厘米） |
17 英寸（43.2 厘米） |
22 英寸（55.9 厘米） |
EX9200-6QS 线卡 |
21 磅（9.25 千克） |
1.25 英寸（3.2 厘米） |
17 英寸（43.2 厘米） |
22 英寸（55.9 厘米） |
EX9200-MPC 线卡 |
15.96 磅（7.3 千克） |
1.25 英寸（3.2 厘米） |
17 英寸（43.2 厘米） |
22 英寸（55.9 厘米） |
EX9200-10XS-MIC |
1.54 磅（0.7 千克） |
1.25 英寸（3.2 厘米） |
6.67 英寸（16.9 厘米） |
7.86 英寸（20 厘米） |
EX9200-20F-MIC |
1.2 磅（0.54 千克） |
1.25 英寸（3.2 厘米） |
6.67 英寸（16.9 厘米） |
7.86 英寸（20 厘米） |
EX9200-40T-MIC |
1.9 磅（0.9 千克） |
1.25 英寸（3.2 厘米） |
13.36 英寸（33.9 厘米） |
22 英寸（55.9 厘米） |
EX9200-12QS 线卡 |
15.7 磅（7.12 千克） |
1.25 英寸（3.2 厘米） |
17 英寸（43.2 厘米） |
22 英寸（55.9 厘米） |
EX9200-15C 线卡 |
20.4 磅（9.25 千克） |
1.2 英寸（3.05 厘米） |
15.7 英寸（39.87 厘米） |
21.2 英寸（53.85 厘米） |
EX9200-32XS 线卡 |
19.2 磅（8.7 千克） |
1.25 英寸（3.2 厘米） |
17 英寸（43.2 厘米） |
22 英寸（55.9 厘米） |
EX9200-40T 线卡 |
14.0 磅（6.6 千克） |
1.25 英寸（3.2 厘米） |
17 英寸（43.2 厘米） |
22 英寸（55.9 厘米） |
EX9200-40F 线卡 |
14.8 磅（6.7 千克） |
1.25 英寸（3.2 厘米） |
17 英寸（43.2 厘米） |
22 英寸（55.9 厘米） |
EX9200-40F-M 线卡 |
14.8 磅（6.7 千克） |
1.25 英寸（3.2 厘米） |
17 英寸（43.2 厘米） |
22 英寸（55.9 厘米） |
EX9200-40XS 线卡 |
17 磅（7.7 千克） |
1.25 英寸（3.2 厘米） |
17 英寸（43.2 厘米） |
22 英寸（55.9 厘米） |
您可以将 EX9204 交换机安装在标准 19 英寸上。四柱机架或标准 800 毫米封闭式机柜。在标准（48 机架单元 （U））机架中最多可以安装 8 台 EX9204 交换机。
EX9200 交换机中的现场可更换单元
现场可更换单元 （FRU） 是您可以在现场更换的交换机组件。EX9200 交换机使用以下类型的 FRU：
可热插入和可热拔除 — 您可以在不关闭交换机电源或中断交换功能的情况下卸下和更换这些组件。
热插拔 — 您可以在不关闭交换机电源的情况下卸下和更换这些组件，但开关功能会中断，直到您更换组件。
表 6 列出了 EX9200 交换机的 FRU 及其类型。
FRU |
类型 |
|
|---|---|---|
电源 |
可热插入和可热拔除。 |
|
风扇托架和空气过滤器 |
可热插入和可热拔除。 |
|
路由引擎模块（RE 模块） |
冗余配置：
基本配置：
请参阅 EX9204 交换机配置、 EX9208 交换机配置和 EX9214 交换机配置。 |
|
交换机结构模块（SF 模块） |
冗余配置：
基本配置：
请参阅 EX9204 交换机配置、 EX9208 交换机配置和 EX9214 交换机配置。 |
|
线卡 |
可热插入和可热拔除。我们建议您在卸下线卡之前先将其脱机。请参阅 从 EX9200 交换机卸下线卡。 |
|
SFP、SFP+、QSFP+ 和 CFP 收发器 请参阅 EX9200 交换机支持的可插拔收发器 ，了解引入收发器的 Junos OS 版本。 |
可热插入和可热拔除。 |
|
线卡不属于基本配置或冗余配置。您必须单独订购。
如果您签订了瞻博网络 J-Care 服务合同，请在 https://www.juniper.net/customers/support/tools/updateinstallbase/ 注册任何硬件组件添加、更改或升级。如果需要更换零件，否则可能会导致重大延误。如果将现有组件替换为相同类型的组件，则此说明不适用。
