EX3400 虚拟机箱

在虚拟机箱配置中互连 EX3400 交换机之前，必须考虑以下因素：

• 虚拟机箱中的交换机数量及其位置 - 最多可互连 10 台 EX3400 交换机，以形成完全由 EX3400 交换机组成的虚拟机箱。

• 安装 — 可以将交换机安装在单个机架中，也可以将其安装在多个机架上。有关机架大小和强度的信息，请参阅 机架要求。

• 虚拟机箱布线要求 — 您可以使用配置为虚拟机箱端口 （VCP） 的上行链路端口，将 EX3400 交换机互连到虚拟机箱中。默认情况下，QSFP+ 上行链路端口配置为 VCP。

  有关上行链路端口布线要求的信息，请参阅 管理电缆规格。

• 电源要求 — 您必须规划安装地点，以满足虚拟机箱中交换机的电源需求。请参阅 EX3400 交换机的电源规格。

• 许可证要求 - 您必须拥有所有设备的许可证密钥。请参阅 了解 EX 系列交换机的软件许可证。

虚拟机箱 是瞻博网络 EX3400 以太网交换机的一项功能，允许您将两台或多台 EX3400 交换机互连，使其能够作为统一的单台高带宽交换机运行。通过使用配置为虚拟机箱端口 （VCP） 的上行链路端口，最多可以互连 10 台 EX3400 交换机以形成虚拟机箱。默认情况下，QSFP+ 上行链路端口配置为 VCP。

所有 EX3400 交换机型号都支持虚拟机箱，并且您可以互连不同型号，从而在同一虚拟机箱内的一系列可能的端口配置中进行选择。

虚拟机箱配置包括一台主交换机和一台备份交换机，配置中的所有其他交换机都被指定为 线卡 成员交换机。虚拟机箱作通过主交换机进行管理。系统会为虚拟机箱中的每台交换机分配一个唯一的成员 ID。

您可以将 EX3400 交换机安装在单个机架上或多个机架中，也可以安装在不同的配线间中，并将它们互连以形成虚拟机箱。

通过使用配置为虚拟机箱端口 （VCP） 的上行链路端口来形成 EX3400 虚拟机箱。默认情况下，QSFP+ 上行链路端口配置为 VCP。

交换机在虚拟机箱中的物理位置仅受连接 VCP 的电缆支持的最大长度（在本例中为上行链路端口电缆的最大长度）的限制。有关 EX3400 交换机支持的上行链路端口电缆的最大电缆长度，请参阅 EX3400 交换机支持的可插拔收发器。

下图显示了使用 SFP+ 端口的虚拟机箱布线配置示例。这些示例也适用于使用 QSFP+ 端口的配置。

注意：

为了提高可用性和冗余性，我们建议您始终在环形拓扑中配置虚拟机箱。

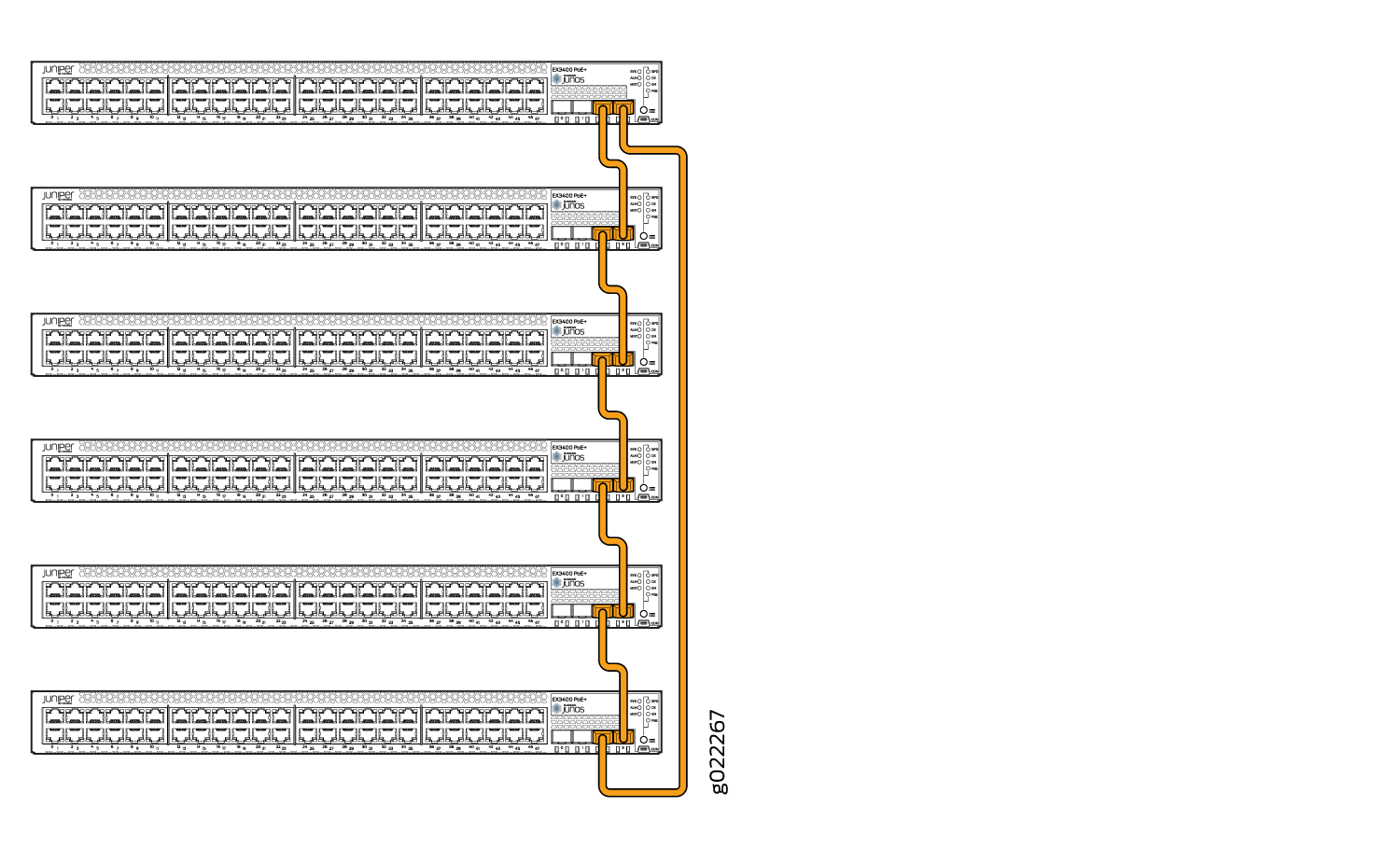

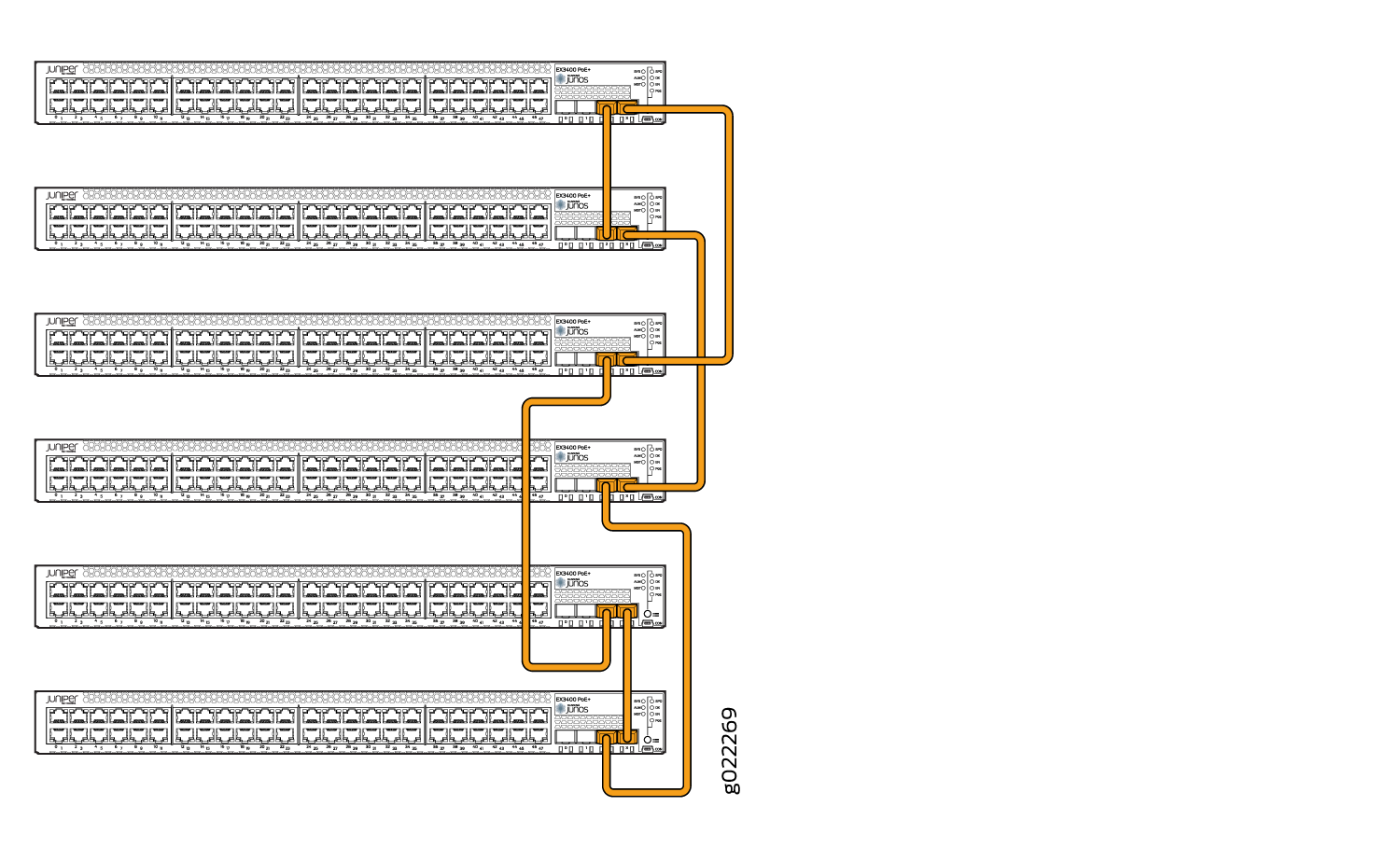

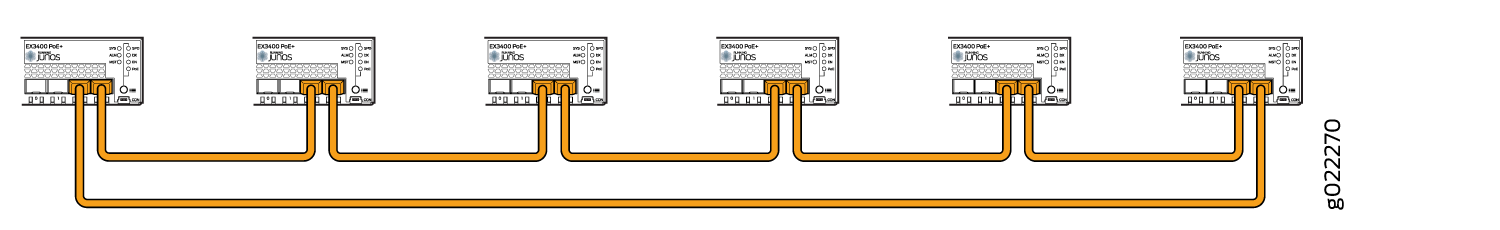

图 1、图 2 和图 3 显示了六台垂直堆叠在一个机架中并以环形拓扑结构互连的 EX3400 交换机。

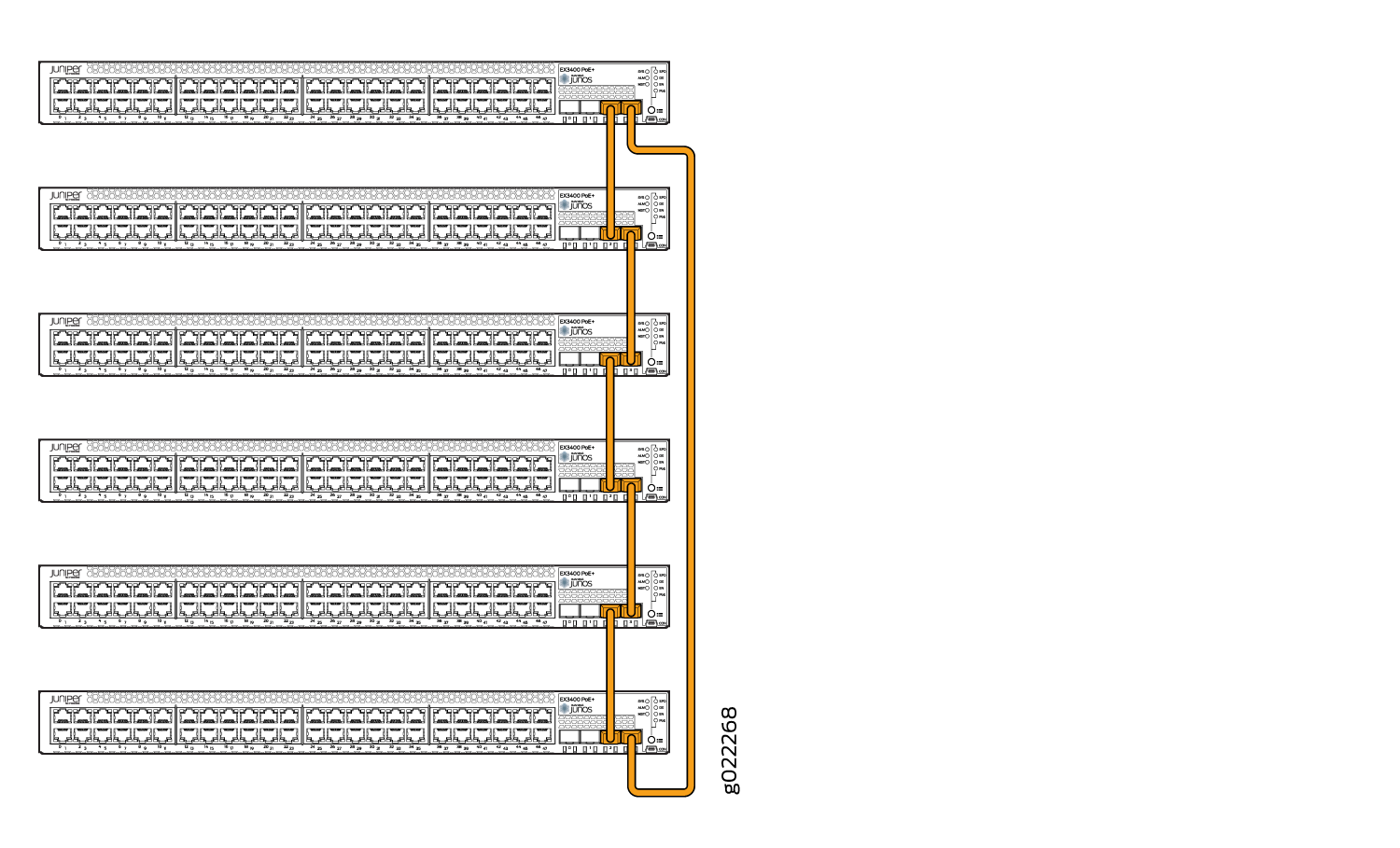

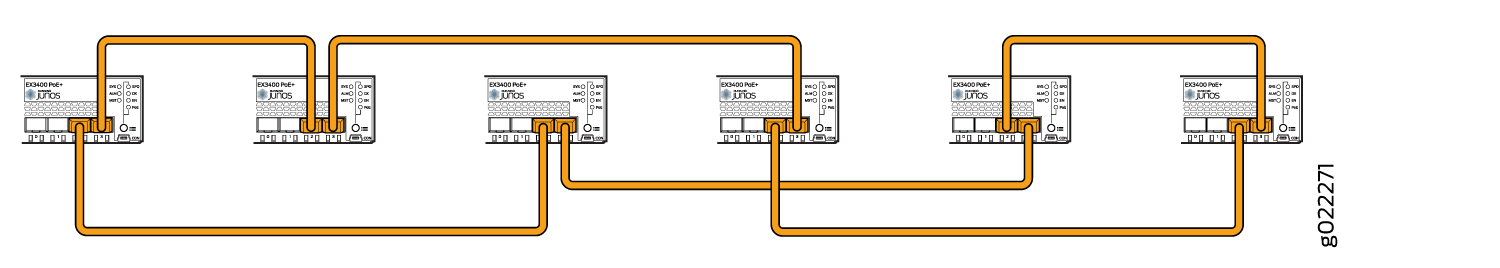

图 4 和图 5 显示了六台 EX3400 交换机，它们安装在相邻机架的顶行，并以环形拓扑结构互连。
