Gerencie um chassi virtual usando Mist (Adicionar, excluir, substituir e modificar membros)

Siga essas etapas para gerenciar os membros de um Virtual Chassis.

Você pode usar a opção Modifique o Virtual Chassis na página de detalhes do switch para gerenciar seu Virtual Chassis. As operações que você pode realizar incluem renumeração e substituição dos membros do Virtual Chassis e a inclusão de novos membros a um Virtual Chassis.

O fluxo de trabalho Modifi Virtual Chassis utiliza o método de pré-provisionamento Junos que configura a função e o número de série de todos os membros em um Virtual Chassis.

Nota: A opção Modifique Virtual Chassis está disponível para switches que tenham o gerenciamento de configuração habilitado na Mist.

A configuração pré-fornecida especifica o número de série do chassi, o ID do membro e a função para ambos os switches de membros no Virtual Chassis. Quando um novo roteador membro se junta ao Virtual Chassis, o Junos compara seu número de série com os valores especificados na configuração pré-fornecida. A pré-provisionamento impede qualquer atribuição acidental de função a um mecanismo de roteamento, ou qualquer adição acidental de um novo membro ao Virtual Chassis. Atribuições de funções, atribuições de ID de membros e adições ou exclusões de membros no Virtual Chassis estão sob o controle de uma configuração pré-fornecida.

Nota:

  • A opção Modifique Virtual Chassis está disponível:

    • Para super usuários ou administradores de rede.

    • Para switches que têm sua configuração gerenciada pela Mist.

  • Esse fluxo de trabalho se aplica a todas as plataformas da Série EX e série QFX que oferecem suporte ao Virtual Chassis.

  • Para excluir um membro cujo endereço MAC é usado como ID do dispositivo Virtual Chassis, destrua-o e substitua-o por um membro existente no Virtual Chassis. Para verificar se algum membro do Virtual Chassis é usado como identificador do dispositivo, procure a ID do dispositivo na página de detalhes do switch (página Virtual Chassis) ou na lista de switches.
  • A queda do switch Add só mostra os switches que:
    • Fazem parte do mesmo site. Modelos com portas dedicadas do Virtual Chassis podem estar conectados ou desconectados. No entanto, para modificar o EX2300, EX4650 ou QFX5120 Virtual Chassis, os membros devem estar no estado conectado, pois esses switches não têm portas dedicadas do Virtual Chassis.
    • Tenha o gerenciamento de configuração habilitado na Mist.
    • Atualmente, não fazem parte do mesmo ou de outro Virtual Chassis.
    • São da mesma família modelo. Por exemplo, um switch EX4100-F pode fazer parte de um Virtual Chassis com um switch EX4100-48MP.
  • O botão Modifique o Virtual Chassis é desativado quando a opção de gerenciamento de configuração é desativada para o switch.
  • Quando uma configuração do Virtual Chassis está em andamento, você não pode fazer nenhuma alteração dentro da página Modifique o Virtual Chassis.

Pré-requisitos

Antes de realizar qualquer modificação em um Virtual Chassis, você deve remover todos os comandos CLI adicionais específicos do Virtual Chassis (os virtual-chassis comandos) do dispositivo ou modelo do site associados. Os comandos CLI adicionais têm precedência sobre outros tipos de configurações. Se uma configuração do Virtual Chassis for detectada na seção de comandos CLI adicionais, você não poderá fazer nenhuma alteração usando a opção Modifique o Virtual Chassis . Quando você tenta modificar um Virtual Chassis, o painel da Mist exibe uma mensagem para indicar que os comandos CLI adicionais (se presentes) precisam ser removidos e salvos.

Substitua um membro do Virtual Chassis

Nota:

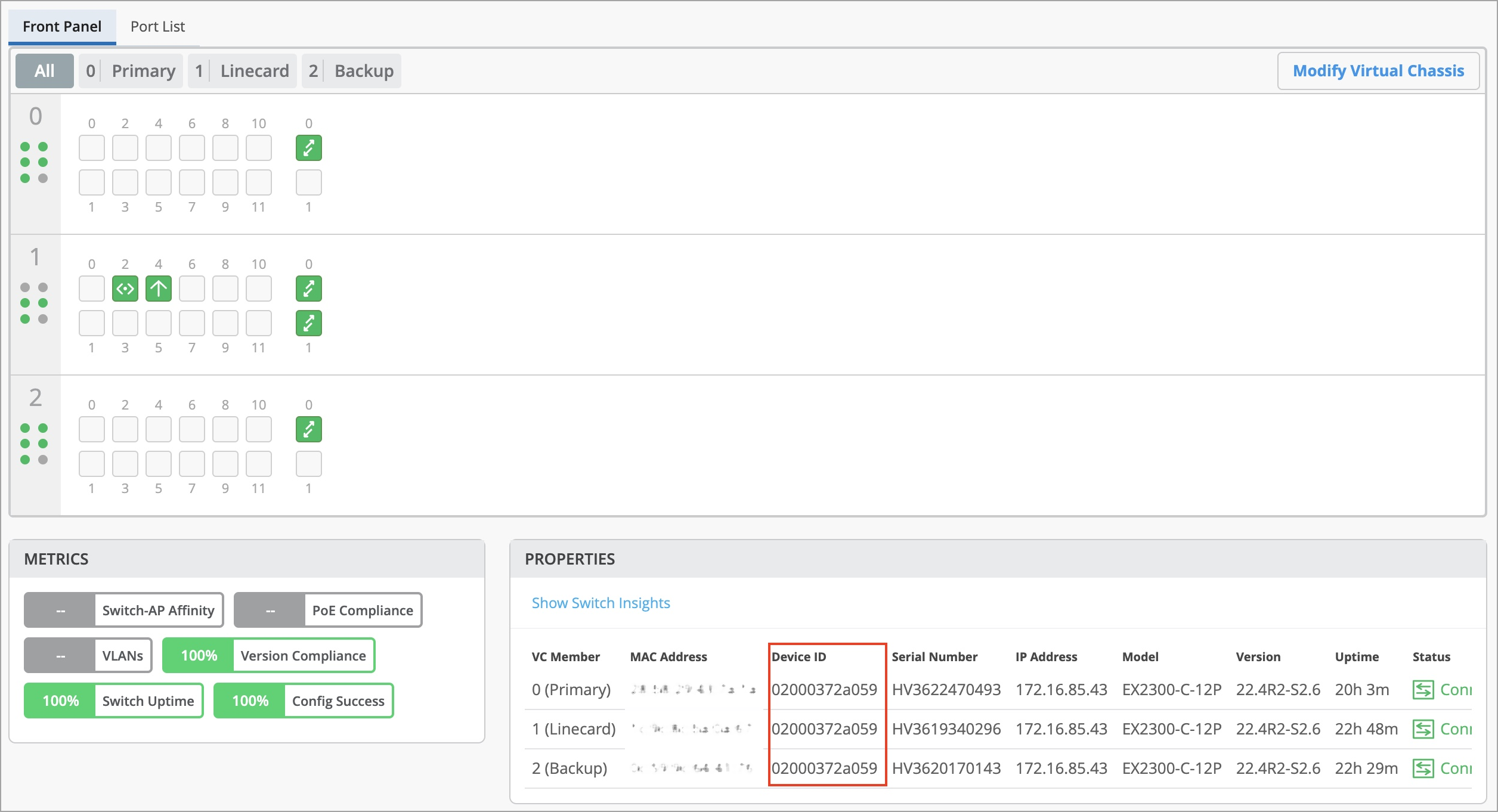

Instruções neste tópico aplicam-se a qualquer dispositivo Virtual Chassis que tenha uma ID do dispositivo a partir de '0200', como mostrado na imagem abaixo. Se o Virtual Chassis usar um endereço MAC de membro como identificador de dispositivo, você deve seguir as instruções em Substituir um membro cujo endereço MAC é usado como ID do dispositivo virtual do chassi para evitar quaisquer interrupções de conectividade durante o processo. Você pode encontrar a ID do dispositivo na página de detalhes do switch (página virtual chassis).

Substituir um switch de membro do Virtual Chassis envolve excluir o membro antigo e adicionar um novo membro. Antes de substituir um switch de membro, você deve garantir que:

  • O novo switch é da mesma família de modelos que os outros membros do Virtual Chassis.
  • O novo switch está conectado ao Virtual Chassis.
  • O novo switch é atribuído ao mesmo site que os outros membros do Virtual Chassis.

Substituir um membro do Virtual Chassis que tenha uma ID de dispositivo a partir de '0200':

  1. Integre o switch de substituição para a Mist Cloud e atribua-o ao mesmo site que os outros membros do Virtual Chassis. Para integrar o switch, use o switch de sinistro ou adote a opção de switch na página de inventário (Organização > Inventário). Você também pode usar o aplicativo móvel Mist AI para reivindicar um switch.

    Durante a integração do switch, lembre-se de habilitar o gerenciamento de configuração para o switch selecionando a configuração De gerenciar com a opção Mist.

    Para o fluxo de trabalho do Adopt Switch, a opção Gerenciar a configuração com a Mist está disponível durante a etapa de atribuição do site. Para obter mais informações sobre o fluxo de trabalho do Adopt Switch, consulte Integração de um switch Brownfield.

    Para o fluxo de trabalho do switch de sinistro, a opção Gerenciar a configuração com a Mist está disponível na página de solicitação e ativar a assinatura. Para obter mais informações sobre o fluxo de trabalho do Switch de sinistro, veja switches de integração para Mist Cloud.

  2. Se você estiver substituindo o membro principal, ou seja, Mecanismo de roteamento do Virtual Chassis, realize uma mudança graciosa da função primária para a função de backup. Para fazer isso, faça login na Shell remota e execute o seguinte comando CLI:
    request chassis routing-engine master switch
  3. Quando o backup se tornar o novo principal, desativa o membro primário original (o membro a ser substituído). Ou remova os cabos de porta Virtual Chassis (VCP) deste membro.
  4. Conecte os cabos Virtual Chassis dos membros existentes do Virtual Chassis ao novo switch de substituição.
  5. No portal Mist, navegue até a página de detalhes do switch (Virtual Chassis) clicando em switches > Switch Name.
  6. Aguarde a página de detalhes do switch para exibir o switch de membro que será substituído como offline, conforme mostrado abaixo:
  7. Clique em Modificar o Virtual Chassis.

    Como você removeu a conexão VCP do switch membro que está sendo substituído, a janela Modifique Virtual Chassis exibe um link quebrado para este switch membro, juntamente com um ícone de exclusão (lixo).

  8. Exclua o membro a ser substituído clicando no ícone lixo.
  9. Clique em Adicionar switch para adicionar o novo membro substituto.
  10. Renumera o novo switch ao arrastá-lo e deixá-lo cair no slot apropriado.
  11. Edite o endereço MAC do switch principal ou de backup se estiver substituindo um deles.
  12. Clique em Atualização.
  13. Certifique-se de que o switch de substituição, que está integrado, esteja ligado.
  14. Aguarde a conclusão da formação do Virtual Chassis.

    A página de eventos do switch exibe todos os eventos de atualização do Virtual Chassis.

    A página de detalhes do switch exibe as informações atualizadas do Virtual Chassis.

Substitua um membro cujo endereço MAC é usado como ID do dispositivo Virtual Chassis

Nota:

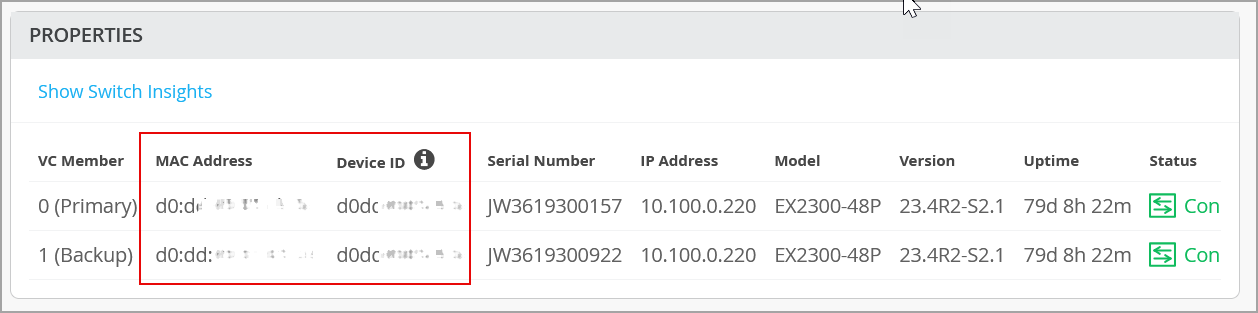

Instruções neste tópico aplicam-se a qualquer dispositivo Virtual Chassis que use um endereço MAC de membro como identificador de dispositivo, conforme mostrado na imagem abaixo. Se o Virtual Chassis que tem uma ID de dispositivo a partir de 0200, você deve seguir as instruções em Substituir um membro do Virtual Chassis para substituir seus membros. Você pode encontrar a ID do dispositivo na página de detalhes do switch (página virtual chassis).

Se um Virtual Chassis usar o endereço MAC de um membro (normalmente o FPC0) como identificador do dispositivo, você não pode substituir esse membro em uma única operação, pois ele é usado para se comunicar com a Mist Cloud. Você precisa realizar a substituição em um processo de 2 etapas que inclua a inclusão do novo switch de substituição e, em seguida, a remoção do switch a ser substituído. Nesses casos, você deve realizar a operação de substituição de membros em uma janela de manutenção, pois essa operação pode afetar o tráfego para os clientes conectados.

Nota: Substituir um membro do FPC que é usado como identificador de dispositivo recentemente atribuirá o Virtual Chassis por um novo ID de dispositivo que não está mais vinculado a nenhum membro do FPC.

Antes de substituir um switch de membro, você deve garantir que:

  • O novo switch é da mesma família de modelos que os outros membros do Virtual Chassis.
  • O novo switch está conectado ao Virtual Chassis.
  • O novo switch é atribuído ao mesmo site que os outros membros do Virtual Chassis.

Substituir um membro (FPC0, por exemplo) cujo endereço MAC é usado como ID do dispositivo Virtual Chassis:

  1. Clique em switches > Switch Name para acessar a página de detalhes do switch do Virtual Chassis a ser modificado.
  2. Clique em Modificar o Virtual Chassis.
    A janela Modifique o Virtual Chassis é exibida.
  3. Na janela Modifique o Virtual Chassis, clique em Adicionar switch e adicione o switch de substituição ao Virtual Chassis como um novo membro.
  4. Clique em Atualização.
  5. Remova a conexão de uplink (na banda ou OOB) do membro do FPC0 (se um uplink estiver presente). Garanta que a conectividade com a Mist Cloud seja mantida após a remoção do uplink. Se esse for o único uplink, conecte-o a outro membro que possa fornecer a conectividade uplink.
  6. Se o FPC0 for um membro primário, ou seja, mecanismo de roteamento do Virtual Chassis, realize uma mudança graciosa da função primária para a função de backup. Para fazer isso, faça login na Shell remota e execute o seguinte comando CLI:
    request chassis routing-engine master switch
  7. Desativar o membro do FPC0 para ser substituído. Ou remova os cabos VCP dele.
  8. Conecte o cabo ao novo membro nas mesmas portas.

    O novo membro é adicionado ao Virtual Chassis.

  9. Aguarde de 5 a 10 minutos para que os dados apareçam no portal da Mist.
  10. No portal Mist, navegue até a página de detalhes do switch do Virtual Chassis clicando em switches > Switch Name (o nome Virtual Chassis).
    A página de detalhes do switch (a página Virtual Chassis) exibirá o novo switch de membro como parte do Virtual Chassis.
  11. Clique em Modificar o Virtual Chassis.

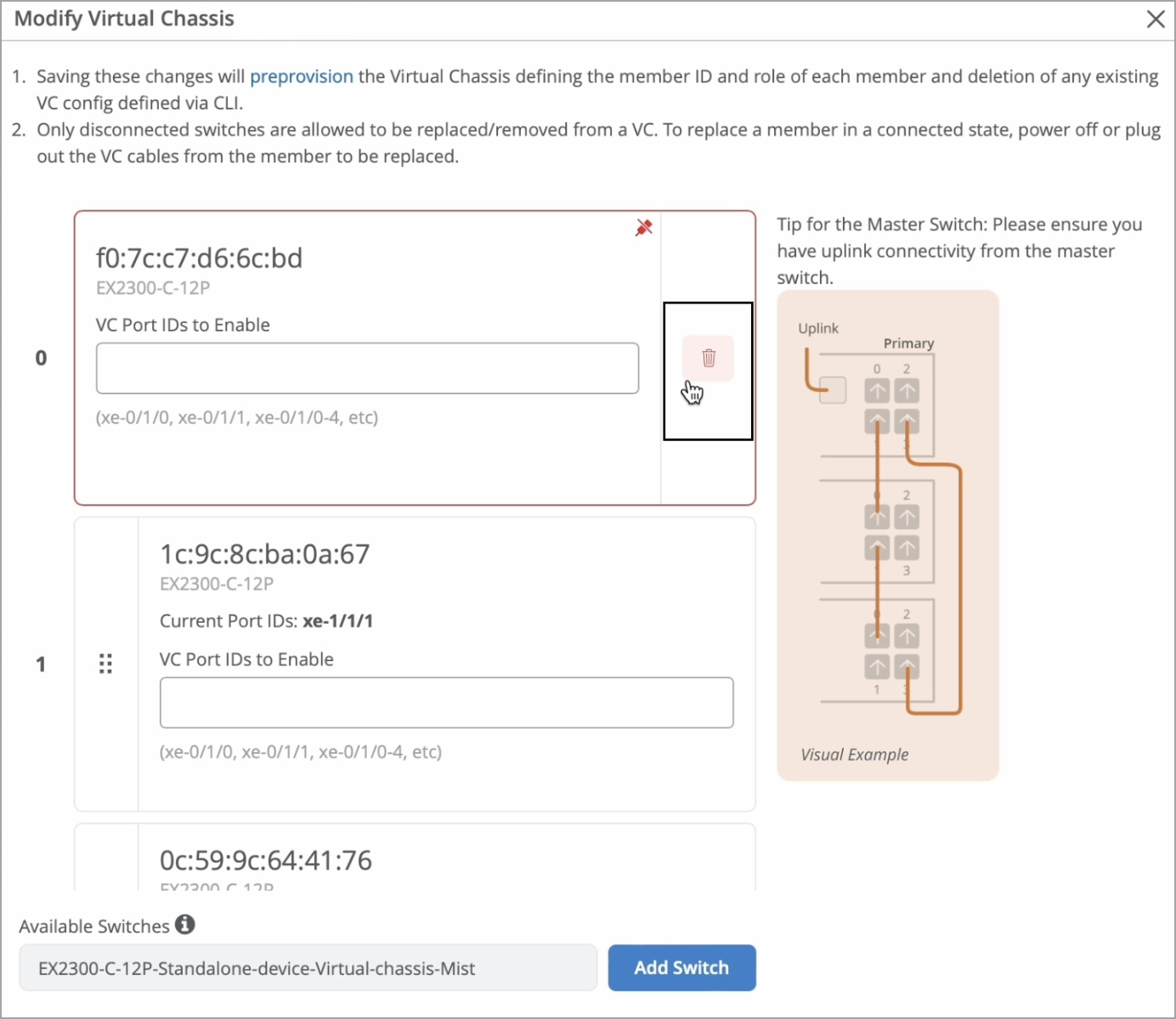

    Como você removeu a conexão VCP do FPC0 que está sendo substituído, a janela Modifique Virtual Chassis exibe um link quebrado contra este switch de membro, juntamente com um ícone de exclusão (lixo).

  12. Exclua o membro a ser substituído clicando no ícone lixo.
    A janela Modifique o Virtual Chassis exibe uma mensagem indicando que o FPC0 é necessário.
  13. Mova o novo switch para o slot 0 (o slot FPC0) ao arrastá-lo e deixá-lo cair.
  14. Atualize o campo de backup com o endereço MAC do novo switch, conforme mostrado abaixo:
  15. Clique em Atualização.

Renumerar os membros do Virtual Chassis

Se você preferir ver os membros do Virtual Chassis no portal Mist na mesma ordem em que eles estão fisicamente empilhados, você precisa reordenar os switches (depois que eles são ligados e conectados ao Virtual Chassis) usando a opção Modifi Virtual Chassis.

Você pode modificar a ordem dos switches de membro no portal mist renumerando os membros. Na janela Modifique Virtual Chassis, acessível a partir da página de detalhes do switch, você pode se mover pelo painel de porta de um switch para alterar a ordem do membro. A ordem é incremental. A primeira entrada é o membro 0, a segunda é o membro 1 e assim por diante. Você é obrigado a especificar o FPC0.

Para renumerar os switches em um Virtual Chassis pré-provisionado:

  1. Clique na guia switches à esquerda para navegar até a página de switches.
  2. Clique no Virtual Chassis no qual você deseja renumerar os membros.
    A página de detalhes do switch aparece.
  3. Na página de detalhes do switch, clique em Modificar o Virtual Chassis.
    A janela Modifique o Virtual Chassis é exibida.
  4. Na tela modifique o Virtual Chassis, arraste e solte o painel de porta de um switch para diferentes slots para alterar o número do switch. A ordem é incremental. A primeira entrada é o membro 0, a segunda é o membro 1 e assim por diante. No exemplo abaixo, o FPC1 foi renumerado como FPC2 e o FPC2 foi renumerado como FPC1.
    Nota:

    • Dentro de um Virtual Chassis que usa o endereço MAC de um membro (normalmente FPC0) como identificador de dispositivo, você não pode renumerar ou mover-se em torno desse membro a menos que ele seja desconectado.

    • Renumerar os membros dentro de um Virtual Chassis não renumera as configurações de porta e a atribuição do perfil da porta. Ao renumerar um VC, a Mist exibe o seguinte aviso (conforme mostrado na imagem acima): "A renumeração dos membros de VC foi detectada. As configurações de porta definidas sob configuração de porta > atribuição de perfil de porta não serão modificadas. Verifique se as configurações de porta estão corretas após salvar essas mudanças."

      Portanto, certifique-se de que essas mudanças sejam cuidadas antes ou depois da renumeração dos membros no Virtual Chassis.
  5. Depois de fazer as alterações, clique em Atualizar.
    Os membros estão renumerados.

Reatribuir funções de membro do Virtual Chassis

Uma configuração do Virtual Chassis em uma rede Juniper Mist™ tem dois switches na função mecanismo de roteamento — um na função principal do mecanismo de roteamento e outro na função de mecanismo de roteamento de backup. Os switches de membro restantes operam na função de cartão de linha. Você pode mudar a função de um switch de primário para backup ou backup para cartão de linha ou cartão de linha para primário.

Para mudar a função dos membros do Virtual Chassis:

  1. Clique na guia switches à esquerda para navegar até a página de switches.
  2. Clique no Virtual Chassis no qual você deseja mudar as funções de membro.
    A página de detalhes do switch aparece.
  3. Na página de detalhes do switch, clique em Modificar o Virtual Chassis.
    A janela Modifique o Virtual Chassis é exibida.
  4. Na tela modifique o Virtual Chassis, especifique um switch principal e um switch de backup (opcional) da lista de quedas primária e de backup. Todos os outros switches assumem uma função de cartão de linha.
  5. Depois de fazer as alterações, clique em Atualizar.
    As funções de membro são alteradas.

Você verá o status atualizado sobre a mudança de função na página de switches no portal mist. A mudança de função levará algum tempo (aproximadamente 15 minutos) para ser exibida no portal mist. Você pode ver uma mensagem de banner no topo após cada mudança que fizer, conforme mostrado abaixo:

Exclua membros do Virtual Chassis

Você pode excluir os switches de membros do Virtual Chassis clicando no ícone de exclusão (lixo) na janela Modifique o Virtual Chassis. Antes de excluir qualquer switch de membro, você deve garantir que o switch a ser removido esteja desconectado do Virtual Chassis. Se o switch estiver conectado, solte-o ou remova a conexão VCP dele.

Para excluir um switch de membro do Virtual Chassis:

  1. Se você estiver removendo um membro principal, ou seja, mecanismo de roteamento do Virtual Chassis, realize uma mudança graciosa da função primária para a função de backup. Para fazer isso, faça login na Shell remota e execute o seguinte comando CLI:
    request chassis routing-engine master switch
  2. Desativar o membro para ser removido. Ou remova o cabo VCP dele.
  3. No portal da Mist, clique na guia switches à esquerda para navegar até a página de switches.
  4. Clique no Virtual Chassis do qual você deseja excluir um switch de membro.
    A página de detalhes do switch aparece.
  5. Na página de detalhes do switch, clique em Modificar o Virtual Chassis.
    A janela Modifique o Virtual Chassis é exibida. Como você removeu a conexão VCP do switch de membro, a janela Modifique Virtual Chassis exibe um link quebrado para o switch do membro, juntamente com um ícone de exclusão.
  6. Clique no ícone de exclusão e clique em Atualizar.
    A Mist remove o switch de membro do Virtual Chassis.

Adicione um switch de membro a um Virtual Chassis

Você pode adicionar um ou mais switches de membros a um Virtual Chassis a partir da janela Modifique o Virtual Chassis. Antes de adicionar um novo switch de membro a um Virtual Chassis, certifique-se de que:

  • O novo switch é da mesma família de modelos que os outros membros do Virtual Chassis.
  • O novo switch está conectado à rede (aplicável ao EX2300, EX4650 e QFX5120).
  • O novo switch é atribuído ao mesmo site que os outros membros do Virtual Chassis.

Para adicionar um novo switch de membro ao Virtual Chassis:

  1. Integre o novo switch para a mist cloud e atribua-o ao mesmo site que os outros membros do Virtual Chassis. Para integrar o switch, use o switch de reivindicação ou adote a opção de switch na página de inventário (Organização > Inventário). Você também pode usar o aplicativo móvel Mist AI para reivindicar um switch.

    Durante a integração do switch, lembre-se de habilitar o gerenciamento de configuração para o switch selecionando a configuração De gerenciar com a opção Mist.

    Para o fluxo de trabalho do Adopt Switch, a opção Gerenciar a configuração com a Mist está disponível durante a etapa de atribuição do site. Para obter mais informações sobre o fluxo de trabalho do Adopt Switch, consulte Integração de um switch Brownfield.

    Para o fluxo de trabalho do switch de sinistro, a opção Gerenciar a configuração com a Mist está disponível na página de solicitação e ativar a assinatura. Para obter mais informações sobre o fluxo de trabalho do Switch de sinistro, veja switches de integração para Mist Cloud.

  2. No portal da Mist, clique na guia switches à esquerda para navegar até a página de switches.
  3. Clique no Virtual Chassis ao qual você deseja adicionar o novo switch de membro.
    A página de detalhes do switch aparece.
  4. Na página de detalhes do switch, clique em Modificar o Virtual Chassis.
    A janela Modifique o Virtual Chassis é exibida.
  5. Na janela Modificar o Virtual Chassis, clique em Adicionar switch.
  6. Especifique o ID da porta VC para o switch, se necessário (a configuração de ID da porta se aplica aos switches EX2300, EX4650 e QFX5120).
  7. Clique em Atualização.
  8. Conecte os VCPs conforme especificado na janela Modifique o Virtual Chassis e aguarde de 3 a 5 minutos para que o chassi virtual seja atualizado.
    Enquanto o Virtual Chassis está se formando, a página de switches exibe o status de "Formação de VC".

    Após a mist atualizar o Virtual Chassis, a página de detalhes do switch exibe o painel frontal de todos os três membros do Virtual Chassis.
