Visão geral das interfaces de dispositivo

As interfaces em um dispositivo fornecem conectividade de rede ao dispositivo. Este tópico discute sobre as várias interfaces de dispositivo suportadas, Junos OS como interfaces transitórias, interfaces de serviços, interfaces de contêiner e interfaces internas de ethernet. Este tópico também fornece informações básicas relacionadas à interface, como convenções de nomenclatura de interfaces, visão geral do encapsulamento de interface e visão geral dos descritores de interface.

Visão geral das interfaces de dispositivo

Os dispositivos da Juniper normalmente contêm vários tipos diferentes de interfaces adequadas para várias funções. Para que as interfaces em um dispositivo funcionem, você deve configurá-las. Especificamente, você deve configurar a localização da interface (ou seja, o slot onde o concentrador PIC flexível [FPC], concentrador de portas densas [DPC]ou concentrador de portas modulares [MPC] está instalado). Você também deve especificar a localização da placa de interface física [PIC] ou placa de interface modular [MIC] e do tipo de interface. Por fim, você deve especificar o tipo de encapsulamento e quaisquer propriedades específicas da interface que possam ser aplicadas.

Você pode configurar interfaces que estão atualmente presentes no dispositivo, bem como interfaces que não estão presentes no momento, mas que devem ser adicionadas no futuro. Junos OS detecta a interface depois que o hardware foi instalado e aplica a configuração pré-definida a ela.

Para ver quais interfaces estão instaladas no dispositivo atualmente, emita o comando do modo operacional.show interfaces terse Se uma interface estiver listada na saída, ela será instalada fisicamente no dispositivo. Se uma interface não estiver listada na saída, ela não será instalada no dispositivo.

Para obter informações sobre quais interfaces são suportadas em seu dispositivo, consulte a referência do módulo de interface do seu dispositivo.

Você pode configurar propriedades de classe de serviço (CoS) para fornecer uma variedade de classes de serviço para diferentes aplicativos, incluindo várias aulas de encaminhamento para gerenciamento de transmissão de pacotes, gerenciamento de congestionamento e encaminhamento baseado em CoS.Junos OS

Para obter mais informações sobre a configuração de propriedades CoS, consulte o Guia de usuário da classe de serviços do Junos OS para dispositivos de roteamento.https://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/cos/config-guide-cos.html

Tipos de interfaces

As interfaces podem ser permanentes ou transitórias, e elas são usadas para redes ou serviços:

  • Interfaces permanentes — interfaces que estão sempre presentes no dispositivo.

    As interfaces permanentes no dispositivo consistem em interfaces Ethernet de gerenciamento e interfaces internas de Ethernet, ambas descritas separadamente nos seguintes tópicos:

  • Interfaces transitórias — interfaces que podem ser inseridas ou removidas do dispositivo dependendo das necessidades de configuração da sua rede.

  • Interfaces de rede — interfaces que fornecem principalmente conectividade de tráfego.

  • Interfaces de serviços — interfaces que fornecem recursos específicos para manipular o tráfego antes que ele seja entregue em seu destino.

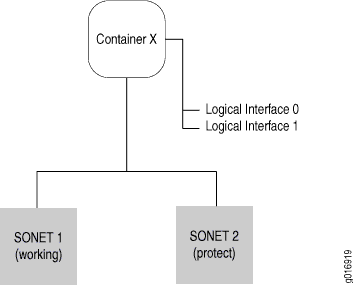

  • Interfaces de contêiner — Interfaces que oferecem suporte a comutação de proteção automática (APS) em links SONET físicos usando uma infraestrutura de contêiner virtual.

O Junos OS gera internamente interfaces não configuradas, que são descritas em interfaces de referência de comando e interfaces de serviços.

Visão geral de nomenclatura de interface

Cada interface tem um nome de interface, que especifica o tipo de mídia, o slot no qual está localizado o Concentrador PIC Flexível (FPC) ou concentrador de portas densas (DPC), o local no FPC onde o PIC está instalado e a porta PIC ou DPC. O nome da interface identifica um conector de rede individual no sistema. Você usa o nome da interface ao configurar interfaces e ao ativar várias funções e propriedades, como protocolos de roteamento, em interfaces individuais. O sistema usa o nome da interface ao exibir informações sobre a interface, como no comando.show interfaces

O nome da interface é representado por uma parte física, uma parte do canal e uma parte lógica no formato a seguir:

A parte do canal do nome é opcional para todas as interfaces, exceto interfaces DS3, E1, OC12 e STM1 canalizadas.

Os dispositivos SÉRIE EX, Série QFX, Série NFX, OCX1100, QFabric System e EX4600 usam uma convenção de nomenclatura para definir as interfaces que são semelhantes às de outras plataformas em execução sob o Junos OS da Juniper Networks. Para obter mais informações, veja Como entender as convenções de nomenclatura de interfaces.Understanding Interface Naming Conventions

As seções a seguir fornecem diretrizes de configuração de nomenclatura de interface:

Parte física de um nome de interface

A parte física de um nome de interface identifica o dispositivo físico, que corresponde a um único conector de rede físico.

Nota:

A interface de gerenciamento interno depende do Mecanismo de Roteamento. Para identificar se o mecanismo de roteamento está usando esse tipo de interface, use o seguinte comando:

terse de interfaces de exibição

Para obter mais informações sobre os mecanismos de roteamento suportados por cada chassi, a primeira versão suportada para o Mecanismo de Roteamento no chassi especificado, a interface Ethernet de gerenciamento e as interfaces internas de Ethernet para cada mecanismo de roteamento, consulte o link intitulado Mecanismos de roteamento suportados por chassi sob documentação relacionada.

Esta parte do nome da interface tem o seguinte formato:

type é o tipo de mídia, que identifica o dispositivo de rede que pode ser um dos seguintes:

  • ae— Interface de ethernet agregada. Este é um link agregado virtual e tem um formato de nomenclatura diferente da maioria dos PICs; para obter mais informações, veja a visão geral das interfaces de ethernet agregadas.https://www.juniper.net/documentation/en_US/junos/topics/topic-map/aggregated-ethernet-interfaces-lacp-configuring.html

  • as— Interface SONET/SDH agregada. Este é um link agregado virtual e tem um formato de nomenclatura diferente da maioria dos PICs; para obter mais informações, veja Configuração de interfaces SONET/SDH agregadas.https://www.juniper.net/documentation/en_US/junos/topics/task/configuration/sonet-configuring-aggregated-sonet-sdh-interfaces.html

  • at— interface de fila inteligente (IQ) ATM1 ou ATM2 ou uma interface de ATM virtual em uma interface de emulação de circuito (CE).

  • bcm— O processo de ethernet interna bcm0 é suportado em mecanismos de roteamento específicos para vários roteadores série M e T. Para obter mais informações, consulte o link intitulado Supported Routing Engines by Chassis under Related Documentation.

  • cau4— Interface de IQ AU-4 canalizada (configurada no IQ STM1 canalizado ou IQE PIC ou IQE canalizado OC12 IQ e IQE PICs).

  • ce1— Interface de IQ E1 canalizada (configurada no E1 IQ PIC canalizado ou IQ STM1 ou IQE PIC canalizado).

  • ci— Interface de contêiner.

  • coc1— Interface de IQ OC1 canalizada (configurada no IQ OC12 e IQE canalizado ou IQCs OC3 canalizados).

  • coc3— Interface de IQ OC3 canalizada (configurada no IQ OC3 canalizado e PICs IQE).

  • coc12— Interface de IQ OC12 canalizada (configurada nos PICs de IQ OC12 e IQE canalizados).

  • coc48— Interface OC48 canalizada (configurada no OC48 canalizado e piCs de IQE OC48 canalizados).

  • cp— Interface de coletor (configurada no Monitor Services II PIC).

  • cstm1— Interface de IQ STM1 canalizada (configurada no STM1 IQ ou IQE PIC canalizado).

  • cstm4— Interface de IQ STM4 canalizada (configurada no IQ OC12 e PICs IQE canalizados).

  • cstm16— Interface de IQ STM16 canalizada (configurada no OC48/STM16 canalizado e canalizado OC48/STM16 IQE PICs).

  • ct1— Interface de IQ T1 canalizada (configurada nos PICs DS3 e IQE canalizados, PICs OC3 E IQE canalizados, IQ OC12 canalizado e PICs IQE, ou PIC T1 IQ canalizado).

  • ct3— Interface de IQ T3 canalizada (configurada nos PICs DS3 EQ E IQE canalizados, IQ IQ e IQE canalizados, ou IQ12 IQ e IQE PCs canalizados).

  • demux— Interface que oferece suporte a interfaces IP lógicas que usam a origem de IP ou endereço de destino para desmultiplex de pacotes recebidos. Apenas uma interface de demux () existe por chassi.demux0 Todas as interfaces lógicas de demux devem estar associadas a uma interface lógica subjacente.

  • dfc— Interface que oferece suporte ao processamento dinâmico de captura de fluxo em roteadores série T ou M320 contendo um ou mais PICs de serviços de monitoramento III. A captura dinâmica de fluxo permite que você capture fluxos de pacotes com base em critérios dinâmicos de filtragem. Especificamente, você pode usar esse recurso para encaminhar fluxos de pacotes monitorados passivamente que correspondem a uma determinada lista de filtros a um ou mais destinos usando um protocolo de controle sob demanda.

  • ds— interface DS0 (configurada no DS3 PIC multicanal, E1 PIC canalizado, IQ OC3 canalizado e PICs IQE, PICs canalizados OC12 IQ e IQE, IQE PICs canalizados, IQ DS3 e IQE PICs canalizados, E1 IQ PIC canalizado, STM1 IQ ou IQE PIC, ou T1 IQ canalizado).

  • dsc— Descarte a interface.

  • e1— Interface E1 (incluindo interfaces STM1-to-E1 canalizadas).

  • e3— interface E3 (incluindo interfaces E3 IQ).

  • em— Gerenciamento e interfaces internas de Ethernet. Para roteadores da Série M, roteadores da Série MX, roteadores da Série T e roteadores da Série TX, você pode usar o comando para exibir informações de hardware sobre o roteador, incluindo seu modelo de Mecanismo de Roteamento.show chassis hardware Para determinar qual interface de gerenciamento é suportada na combinação entre seu roteador e mecanismo de roteamento, veja Entenda as interfaces de ethernet de gerenciamento e mecanismos de roteamento suportados por roteador.Understanding Management Ethernet Interfaceshttps://www.juniper.net/documentation/en_US/release-independent/junos/topics/reference/general/routing-engine-m-mx-t-series-support-by-chassis.html

  • es— Interface de criptografia.

  • et— interfaces Ethernet (interfaces Ethernet de 10, 25, 40, 50, 100, 200 e 400 Gigabit).

  • fe— Interface Ethernet rápida.

  • fxp— Gerenciamento e interfaces internas de Ethernet. Para roteadores da Série M, roteadores da Série MX, roteadores da Série T e roteadores da Série TX, você pode usar o comando para exibir informações de hardware sobre o roteador, incluindo seu modelo de Mecanismo de Roteamento.show chassis hardware Para determinar qual interface de gerenciamento é suportada na combinação entre seu roteador e mecanismo de roteamento, veja Entenda as interfaces de ethernet de gerenciamento e mecanismos de roteamento suportados por roteador.Understanding Management Ethernet Interfaceshttps://www.juniper.net/documentation/en_US/release-independent/junos/topics/reference/general/routing-engine-m-mx-t-series-support-by-chassis.html

  • ge— interface Ethernet Gigabit.

    Nota:

    • A interface Ethernet XENPAK de 10 Gigabits PIC, que é suportada apenas em roteadores da série M, é configurada usando a convenção de nomenclatura de interface em vez da convenção de nomenclatura de interface.gexe Consulte os comandos de exibição a seguir para obter mais informações:

      mostrar hardware do chassi

      mostrar interfaces de configuração

    • Nos firewalls da Série MX e SRX, as interfaces ópticas SFP ou SFP+ de 1 Gigabit e 10 Gigabit são sempre indicadas como mesmo se um SFP de 1 Gigabit fosse inserido.xe No entanto, nos dispositivos da série EX e QFX, o nome da interface é mostrado como ou com base na velocidade do dispositivo óptico inserido.gexe

  • gr— Interface de túnel de encapsulamento de roteamento genérico (GRE).

  • gre— Interface gerada internamente que é configurável apenas como o canal de controle para MPLS generalizado (GMPLS). Para obter mais informações sobre o GMPLS, consulte o Guia de usuário dos aplicativos MPLS do Junos OS.https://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/config-guide-mpls-applications/config-guide-mpls-applications.html

    Nota:

    Você pode configurar interfaces GRE (gre-x/y/z) apenas para canais de controle GMPLS. As interfaces GRE não são suportadas ou configuráveis para outros aplicativos.

  • ip— interface de túnel de encapsulamento IP sobre IP.

  • ipip— Interface gerada internamente que não é configurável.

  • ixgbe— O processo interno de ethernet ixgbe0 e ixgbe1 são usados pelo mecanismo de roteamento RE-DUO-C2600-16G, que é suportado no TX Matrix Plus e PTX5000.

  • iw— Interfaces lógicas associadas aos endpoints do circuito de Camada 2 e conexões VPN de Camada 2 (pseudowire costurando VPNs de Camada 2). Para obter mais informações sobre VPNs, consulte a Biblioteca de VPNs do Junos OS para dispositivos de roteamento.https://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/config-guide-vpns/index.html

  • lc— Interface gerada internamente que não é configurável.

  • lo— Interface de loopback. A configuração automática de uma interface de loopback ().Junos OSlo0 A interface lógica é uma interface não configurada para o tráfego de controle de roteador.lo0.16383

  • ls— Interface de serviços de enlace.

  • lsi— Interface gerada internamente que não é configurável.

  • ml— interface multilink (incluindo Multilink Frame Relay e MLPPP).

  • mo— Interface de serviços de monitoramento (incluindo serviços de monitoramento e monitoramento II). A interface lógica é uma interface não configurada internamente para o tráfego de controle de roteador.mo-fpc/pic/port.16383

  • ms— Interface de multisserviços.

  • mt— Interface de túnel multicast (interface de roteador interno para VPNs). Se o seu roteador tiver um PIC de túnel, o Junos OS configura automaticamente uma interface de túnel multicast () para cada VPN que você configura.mt Embora não seja necessário configurar interfaces multicast, você pode usar a declaração para configurar a unidade e a família para que o túnel possa transmitir e receber tráfego multicast apenas.multicast-only Para obter mais informações, veja somente multicast.https://www.juniper.net/documentation/en_US/junos/topics/reference/configuration-statement/multicast-only-edit-interfaces-ni.html

  • mtun— Interface gerada internamente que não é configurável.

  • oc3— Interface de IQ OC3 (configurada nos PICs de IQ OC12 e IQE canalizados ou IQE IQ e IQE canalizado).

  • pd— Interface no ponto de encontro (RP) que des encapsula pacotes.

  • pe— Interface no roteador PIM de primeiro salto que encapsula pacotes destinados ao roteador RP.

  • pimd— Interface gerada internamente que não é configurável.

  • pime— Interface gerada internamente que não é configurável.

  • pip— Interface de porta de instância de provedor (PIP) para EVPNs.

  • rlsq— Interface de contêiner, numerada de 0 a 127, usada para vincular os PICs LSQ primários e secundários em configurações de alta disponibilidade. Qualquer falha do PIC primário resulta em um switch para o PIC secundário, e vice-versa.

  • rms— Interface redundante para duas interfaces multisserviços.

  • rsp— Interface virtual redundante para a interface de serviços adaptativos.

  • se— Interface serial (incluindo interfaces EIA-530, V.35 e X.21).

  • si— Interface de serviços em linha, que é hospedada em uma placa de linha baseada em Trio.

  • so— interface SONET/SDH.

  • sp— Interface de serviços adaptativos. A interface lógica é uma interface não configurada internamente para o tráfego de controle de roteador.sp-fpc/pic/port.16383

  • stm1— interface STM1 (configurada nas interfaces OC3/STM1).

  • stm4— interface STM4 (configurada nas interfaces OC12/STM4).

  • stm16— interface STM16 (configurada nas interfaces OC48/STM16).

  • t1— Interface T1 (incluindo interfaces DS3-to-DS1 canalizadas).

  • t3— Interface T3 (incluindo interfaces OC12-to-DS3 canalizadas).

  • tap— Interface gerada internamente que não é configurável.

  • umd— interface de modem USB.

  • vsp— Interface de serviços de voz.

  • vc4— Interface virtualmente concatenada.

  • vt— Interface virtual de túnel de loopback.

  • vtep— Interface de endpoint de túnel virtual para VXLANS.

  • xe— interface Ethernet de 10 Gigabits. Algumas interfaces Ethernet de 10 Gigabit mais antigas usam o tipo de mídia (em vez de ) para identificar a parte física do dispositivo de rede.gexe

  • xt— Interface lógica para domínios de sistema protegido para estabelecer uma conexão de túnel de Camada 2.

fpc identifica o número da placa FPC ou DPC em que a interface física está localizada. Especificamente, é o número do slot em que a placa é instalada.

Os roteadores M40, M40e, M160, M320, M120, T320, T640 e T1600 têm cada um oito slots FPC que são numerados de 0 a 7, da esquerda para a direita enquanto você enfrenta a frente do chassi. Para obter informações sobre FPCs e PICs compatíveis, consulte o guia de hardware do seu roteador.

Em PTX1000 roteadores, o número do FPC é sempre 0.

O roteador M20 tem quatro slots FPC que são numerados de 0 a 3, de cima a baixo enquanto você enfrenta a frente do chassi. O número de slot é impresso ao lado de cada slot.

Os roteadores da Série MX oferecem suporte a DPCs, FPCs e placas de interface modular (MICs). Para obter informações sobre DPCs, FPCs, PICs e MICs compatíveis, veja a referência do módulo de interface da Série MX.

Para roteadores M5, M7i, M10 e M10i, os FPCs são integrados ao chassi; você instala os PICs no chassi.

Os roteadores M5 e M7i têm espaço para até quatro PICs. O roteador M7i também vem com um PIC de túnel integrado, ou um AS PIC integrado opcional, ou um MS PIC integrado opcional.

Os roteadores M10 e M10i têm espaço para até oito PICs.

Uma matriz de roteamento pode ter até 32 FPCs (numerados de 0 a 31).

Para obter mais informações sobre a nomenclatura de interface para uma matriz de roteamento, veja .Nomeação de interface para uma matriz de roteamento baseada em um roteador TX Matrix

pic identifica o número do PIC em que a interface física está localizada. Especificamente, é o número da localização pic no FPC. Os slots em um FPC com quatro slots PIC são numerados de 0 a 3. Os slots em um FPC com três slots PIC são numerados de 0 a 2. A localização do PIC está impressa na placa de operadora do FPC. Para PICs que ocupam mais de um slot PIC, o número menor de slot PIC identifica a localização pic.

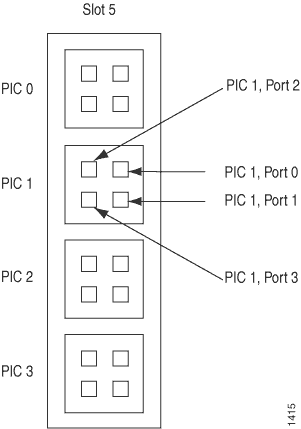

port identifica uma porta específica em um PIC ou DPC. O número de portas varia, dependendo do PIC. Os números da porta estão impressos no PIC.

channel identifica a parte identificador de canal do nome da interface e é exigido apenas em interfaces canalizadas. Para interfaces canalizadas, o canal 0 identifica a primeira interface canalizada.

Parte lógica de um nome de interface

A parte lógica da unidade do nome da interface corresponde ao número da unidade lógica. A gama de números disponíveis varia para diferentes tipos de interface.

Na parte virtual do nome, um período () separa os números da porta e da unidade lógica:.

Separadores em um nome de interface

Há um separador entre cada elemento de um nome de interface.

Na parte física do nome, um hífen (-) separa o tipo de mídia do número do FPC e uma barra (/) separa os números de FPC, PIC e porta.

Na parte virtual do nome, um período (.) separa os números do canal e da unidade lógica.

Um cólon (:) separa as partes físicas e virtuais do nome da interface.

Nome da parte do canal de uma interface

A parte identificador de canal do nome da interface é necessária apenas em interfaces canalizadas. Para interfaces canalizadas, o canal 0 identifica a primeira interface canalizada. Para interfaces de IQ canalizadas e IQE canalizadas, o canal 1 identifica a primeira interface canalizada. Uma interface SONET/SDH OC48 não canalizada (ou seja, canalizada) tem quatro canais OC12, numerados de 0 a 3.

Para determinar quais tipos de PICs canalizados estão atualmente instalados no roteador, use o comando do nível superior da CLI.show chassis hardware Os PICs de IQ e IQE canalizados estão listados na saída com "IQ de enfileiramento inteligente" ou "IQE de enfileiramento inteligente aprimorado" na descrição. Para obter mais informações, veja a visão geral das interfaces canalizadas.https://www.juniper.net/documentation/en_US/junos/topics/concept/interfaces-channelized-interfaces-overview.html

Para interfaces ISDN, você especifica o canal B no formulário .bc-pim/0/port:n Neste exemplo, está o ID do canal B e pode ser 1 ou 2. Você especifica o canal D no formulário .ndc-pim/0/port:0

Nota:

Para o ISDN, as interfaces de canal B e D não têm parâmetros configuráveis. No entanto, quando as estatísticas da interface são exibidas, as interfaces de canal B e D têm valores estatísticos.
Nota:

Na implementação do Junos OS, o termo interfaces lógicas geralmente refere-se às interfaces que você configura, incluindo a declaração no nível de hierarquia.unit[edit interfaces interface-name] As interfaces lógicas têm o descritor no final do nome da interface, como em ou , onde está o número da unidade lógica..logicalge-0/0/0.1t1-0/0/0:0.11

Embora as interfaces canalizadas geralmente sejam consideradas lógicas ou virtuais, o Junos OS vê interfaces T3, T1 e NxDS0 dentro de um IQ canalizado ou IQE PIC como interfaces físicas. Por exemplo, ambos e são tratados como interfaces físicas pelo Junos OS.t3-0/0/0t3-0/0/0:1 Por outro lado, e são consideradas interfaces lógicas porque elas têm os nomes de interface no final.t3-0/0/0.2t3-0/0/0:1.2.2

Nomeação de interface para uma matriz de roteamento baseada em um roteador TX Matrix

Uma matriz de roteamento baseada em um roteador TX Matrix da Juniper Networks é uma arquitetura multichassis composta por um roteador TX Matrix e de um a quatro roteadores T640 interconectados. Do ponto de vista da interface do usuário, a matriz de roteamento aparece como um único roteador. O roteador TX Matrix controla todos os roteadores T640, como mostrado em .Figura 1

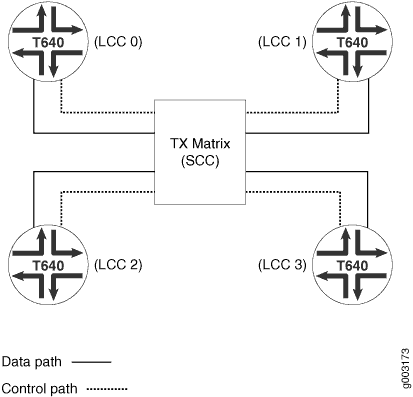

Figura 1: Matriz de roteamentoMatriz de roteamento

Um roteador TX Matrix também é referido como um chassi de placa de switch (SCC). A CLI usa para se consultar ao roteador TX Matrix.scc Um roteador T640 em uma matriz de roteamento também é referido como um chassi de placa de linha (LCC). A CLI usa como prefixo para se consultar a um roteador T640 específico.lcc

Todos os LCCs são atribuídos números de 0 a 3, dependendo da configuração de hardware e conectividade ao roteador TX Matrix. Para obter mais informações, consulte o Guia de hardware do roteador TX Matrix. Uma matriz de roteamento pode ter até quatro roteadores T640, e cada roteador T640 tem até oito FPCs. Portanto, a matriz de roteamento como um todo pode ter até 32 FPCs (0 a 31).

No Junos OS CLI, um nome de interface tem o seguinte formato:

Quando você especifica o número de um roteador T640 em uma matriz de roteamento, o Junos OS determina qual roteador T640 contém o FPC especificado com base na atribuição a seguir:fpc

  • No LCC 0, os slots de hardware FPC de 0 a 7 estão configurados como de 0 a 7.

  • No LCC 1, os slots de hardware FPC de 0 a 7 estão configurados como de 8 a 15.

  • No LCC 2, os slots de hardware FPC de 0 a 7 estão configurados como de 16 a 23.

  • No LCC 3, os slots de hardware FPC de 0 a 7 estão configurados como de 24 a 31.

Por exemplo, a in refere-se ao slot de hardware FPC 1 no roteador T640 rotulado .1se-1/0/0lcc0 A in refere-se ao slot de hardware FPC 3 no roteador T640 rotulado .11t1-11/2/0lcc1 A in refere-se ao slot de hardware FPC 4 no roteador T640 rotulado .20so-20/0/1lcc2 A in refere-se ao slot de hardware FPC 7 no roteador T640 rotulado .31t3-31/1/0lcc3

Tabela 1 resume a numeração do FPC para um roteador T640 em uma matriz de roteamento.

Tabela 1: Numeração de FPC para roteadores T640 em uma matriz de roteamento

Números de LCC atribuídos ao roteador T640

Números de configuração

0

0 a 7

1

8 a 15

2

16 a 23

3

24 a 31

Tabela 2 lista cada slot de hardware FPC e os números de configuração correspondentes para LCCs 0 a 3.

Tabela 2: Numeração de FPC de um a um para roteadores T640 em uma matriz de roteamento

Numeração do FPC

Roteadores T640



 LCC 0
Hardware Slots

0

1

2

3

4

5

6

7
Números de configuração

0

1

2

3

4

5

6

7
LCC 1
Hardware Slots

0

1

2

3

4

5

6

7
Números de configuração

8

9

10

11

12

13

14

15
LCC 2
Hardware Slots

0

1

2

3

4

5

6

7
Números de configuração

16

17

18

19

20

21

22

23
LCC 3
Hardware Slots

0

1

2

3

4

5

6

7
Números de configuração

24

25

26

27

28

29

30

31

Nomeação de interface para uma matriz de roteamento baseada em um roteador TX Matrix Plus

Uma matriz de roteamento baseada em um roteador TX Matrix Plus da Juniper Networks é uma arquitetura multichassis composta por um roteador TX Matrix Plus e de um a quatro roteadores T1600 interconectados. Do ponto de vista da interface do usuário, a matriz de roteamento aparece como um único roteador. O roteador TX Matrix Plus controla todos os roteadores T1600, como mostrado em .Figura 2

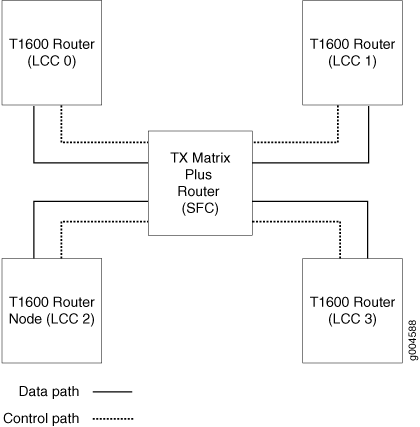

Figura 2: Matriz de roteamento baseada em um roteador TX Matrix PlusMatriz de roteamento baseada em um roteador TX Matrix Plus

Um roteador TX Matrix Plus também é referido como um chassi de malha de switch (SFC). A CLI usa para se consultar ao roteador TX Matrix Plus.sfc Um roteador T1600 em uma matriz de roteamento também é referido como um chassi de placa de linha (LCC). A CLI usa como prefixo para se consultar a um roteador T1600 específico.lcc

Os LCCs são números atribuídos, de 0 a 3, dependendo da configuração de hardware e conectividade com o roteador TX Matrix Plus. Para obter mais informações, veja o guia de hardware do roteador TX Matrix Plus. Uma matriz de roteamento baseada em um roteador TX Matrix Plus pode ter até quatro roteadores T1600, e cada roteador T1600 tem até oito FPCs. Portanto, a matriz de roteamento como um todo pode ter até 32 FPCs (0 a 31).

No Junos OS CLI, um nome de interface tem o seguinte formato:

Quando você especifica o número de um roteador T1600 em uma matriz de roteamento, o Junos OS determina qual roteador T1600 contém o FPC especificado com base na atribuição a seguir:fpc

  • No LCC 0, os slots de hardware FPC de 0 a 7 estão configurados como de 0 a 7.

  • No LCC 1, os slots de hardware FPC de 0 a 7 estão configurados como de 8 a 15.

  • No LCC 2, os slots de hardware FPC de 0 a 7 estão configurados como de 16 a 23.

  • No LCC 3, os slots de hardware FPC de 0 a 7 estão configurados como de 24 a 31.

Por exemplo, a in refere-se ao slot de hardware FPC 1 no roteador T1600 rotulado .1se-1/0/0lcc0 A in refere-se ao slot de hardware FPC 3 no roteador T1600 rotulado .11t1-11/2/0lcc1 A in refere-se ao slot de hardware FPC 4 no roteador T1600 rotulado .20so-20/0/1lcc2 A in refere-se ao slot de hardware FPC 7 no roteador T1600 rotulado .31t3-31/1/0lcc3

Tabela 3 resume a numeração do FPC para uma matriz de roteamento baseada em um roteador TX Matrix Plus.

Tabela 3: Numeração de FPC para roteadores T1600 em uma matriz de roteamento

Números de LCC atribuídos ao roteador T1600

Números de configuração

0

0 a 7

1

8 a 15

2

16 a 23

3

24 a 31

Tabela 4 lista cada slot de hardware FPC e os números de configuração correspondentes para LCCs 0 a 3.

Tabela 4: Numeração de FPC única para roteadores T1600 em uma matriz de roteamento

Numeração do FPC

Roteadores T1600



 LCC 0
Hardware Slots

0

1

2

3

4

5

6

7
Números de configuração

0

1

2

3

4

5

6

7
LCC 1
Hardware Slots

0

1

2

3

4

5

6

7
Números de configuração

8

9

10

11

12

13

14

15
LCC 2
Hardware Slots

0

1

2

3

4

5

6

7
Números de configuração

16

17

18

19

20

21

22

23
LCC 3
Hardware Slots

0

1

2

3

4

5

6

7
Números de configuração

24

25

26

27

28

29

30

31

Nomeação da interface do chassi

Você configura algumas propriedades PIC, como o enquadramento, no nível de hierarquia.[edit chassis] A nomenclatura da interface do chassi varia, dependendo do hardware de roteamento.

  • Para configurar propriedades PIC para um roteador autônomo, você deve especificar os números FPC e PIC da seguinte forma:

  • Para configurar propriedades PIC para um roteador T640 ou T1600 configurado em uma matriz de roteamento, você deve especificar os números LCC, FPC e PIC da seguinte forma:

    Para o slot FPC em um roteador T640 em uma matriz de roteamento, especifique o número real de slot de hardware, conforme rotulado no chassi do roteador T640. Não use os números de configuração de FPC de software correspondentes mostrados em .Tabela 2

    Para o slot FPC em um roteador T1600 em uma matriz de roteamento, especifique o número real de slot de hardware, conforme rotulado no chassi do roteador T1600. Não use os números de configuração de FPC de software correspondentes mostrados em .Tabela 3

Para obter mais informações sobre a hierarquia, consulte a Biblioteca de Administração do Junos OS para dispositivos de roteamento.[edit chassis]https://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/system-basics/index.html

Exemplos: Nomeação de interface

Esta seção fornece exemplos de interfaces de nomenclatura. Para obter uma ilustração de onde estão localizados slots, PICs e portas.Figura 3

Figura 3: Slot de interface, PIC e locais de portaSlot de interface, PIC e locais de porta

Para um FPC no slot 1 com dois PICs SONET/SDH OC3 nas posições PIC 0 e 1, cada PIC com duas portas usa os seguintes nomes:

Um SONET/SDH PIC OC48 no slot 1 e no modo concatenado aparece como um único FPC com um único PIC, que tem uma única porta. Se essa interface tiver uma única unidade lógica, ela tem o seguinte nome:

Um SONET/SDH PIC OC48 no slot 1 e no modo canalizado tem um número para cada canal. Por exemplo:

Para um FPC no slot 1 com um PIC OC12 canalizado na posição 2 do PIC, os canais DS3 têm os seguintes nomes:

Para um FPC no slot 1 com quatro PICs ATM OC12 (o FPC é totalmente preenchido), os quatro PICs, cada um com uma única porta e uma única unidade lógica, têm os seguintes nomes:

Em uma matriz de roteamento no roteador T640 rotulado , para um FPC no slot 5 com quatro PICs SONET OC192, os quatro PICs, cada um com uma única porta e uma única unidade lógica, têm os seguintes nomes:lcc1

Para um FPC no slot 1 com uma placa de interface ISDN BRI de 4 portas, a porta 4 tem o seguinte nome:

O primeiro canal B, o segundo canal B e o canal de controle têm os seguintes nomes:

Visão geral dos descritores de interface

Quando você configura uma interface, você está especificando efetivamente as propriedades para um descriptor de interface física. Na maioria dos casos, o descritor de interface física corresponde a um único dispositivo físico e consiste nas seguintes partes:

  • O nome da interface, que define o tipo de mídia

  • O slot em que o FPC está localizado

  • A localização no FPC em que o PIC está instalado

  • A porta PIC

  • O canal da interface e os números lógicos da unidade (opcional)

Cada descrição de interface física pode conter um ou mais descritores de interface lógica . Esses descritores permitem que você mapeie uma ou mais interfaces lógicas (ou virtuais) em um único dispositivo físico. A criação de várias interfaces lógicas permite associar vários circuitos virtuais, conexões de link de dados ou LANs virtuais (VLANs) a um único dispositivo de interface.

Cada descritor de interface lógica pode ter um ou mais descritores familiares para definir a família de protocolo associada e permitida a execução da interface lógica.

As seguintes famílias de protocolo são apoiadas:

  • Pacote de protocolo de Internet versão 4 (IPv4) (inet)

  • Pacote Internet Protocol versão 6 (IPv6) (inet6)

  • Ethernet (comutação de ethernet)

  • Circuito cross-connect (CCC)

  • Cross-connect translacional (TCC)

  • Organização Internacional para Padronização (ISO)

  • Transmissão de quadros multilink de ponta a ponta (MLFR de ponta a ponta)

  • Interface de rede para rede de interface de usuário para rede multilink (MLFR UNI NNI)

  • Protocolo de ponto a ponto (MLPPP) multilink

  • Multiprotocol Label Switching (MPLS)

  • Protocolo de rede trivial (TNP)

  • (Apenas roteadores da Série M, Série T e MX) Serviço de LAN privada virtual (VPLS)

Por fim, cada descrição da família pode ter uma ou mais entradas de endereço, que associam um endereço de rede a uma interface lógica e, portanto, com a interface física.

Você configura os vários descritores de interface da seguinte forma:

  • Você configura o descriptor de interface física incluindo a declaração.interfaces interface-name

  • Você configura o descrição da interface lógica incluindo a declaração dentro da declaração ou incluindo o descriptor no final do nome da interface, como em , onde o número da unidade lógica é 1, conforme mostrado nos seguintes exemplos:unitinterfaces interface-name.logicalet-0/0/0.1

  • Você configura o descrição da família incluindo a declaração de família dentro da declaração.familyunit

  • Você configura as entradas de endereço incluindo a declaração de endereço dentro da declaração da família .addressfamily

  • Você configura túneis incluindo a declaração de túnel dentro da declaração.https://www.juniper.net/documentation/en_US/junos/topics/reference/configuration-statement/tunnel-edit-interfaces-ni.htmlunit

Nota:

O endereço de uma interface lógica não pode ser o mesmo que o endereço de origem ou destino de uma interface de túnel. Se você tentar configurar uma interface lógica com o endereço ou vice-versa de uma interface de túnel, ocorrerá uma falha de confirmação.

Parte física de um nome de interface

Nomes de interface para dispositivos da Série ACX, Série PTX e Série QFX

Quando você exibe informações sobre uma interface, você especifica o tipo de interface, o slot no qual o Concentrador PIC Flexível (FPC) é instalado, o slot no FPC em que a Placa de Interface Física (PIC) está localizada e o número de porta configurado.

Nota:

Alguns dispositivos da Juniper não têm PICs reais. Em vez disso, eles têm portas de rede integradas no painel frontal do roteador. Essas portas são nomeadas usando a mesma convenção de nomenclatura usada para dispositivos com PICs com a compreensão de que o FPC, o PIC e a porta são dispositivos pseudo. Ao exibir informações sobre uma dessas portas, você especifica o tipo de interface, o slot para o Concentrador PIC Flexível (FPC), o slot no FPC para a placa de interface física (PIC) e o número de porta configurado.

Nota:

No CLI, todos os PICs PTX3000 estão representados como .pic0 Para obter mais informações, veja PTX3000 Descrição do PIC.https://www.juniper.net/documentation/en_US/release-independent/junos/topics/topic-map/ptx3000-interface-modules.html

Na parte física do nome da interface, um hífen () separa o tipo de mídia (por exemplo ) do número do FPC.-et Uma barra () separa os números de portas, FPC, PIC e FPC./ Um cólon () separa o número de porta e o canal (opcional)::

Nomes de interface para roteadores série M e T

Nos roteadores da Série M e T, quando você exibe informações sobre uma interface, você especifica o tipo de interface, o slot no qual o Concentrador PIC Flexível (FPC) é instalado, o slot no FPC em que a Placa de Interface Física (PIC) está localizada e o número de porta configurado.

Na parte física do nome da interface, um hífen () separa o tipo de mídia do número do FPC e uma barra () separa os números de FPC, PIC e porta:-/

Nota:

Exceções à descrição física incluem a Ethernet agregada e interfaces SONET/SDH agregadas, que usam a sintaxe e , respectivamente.type-fpc/pic/portae numberas number

Nomes de interface para roteadores da Série MX

Nos roteadores da Série MX quando você exibe informações sobre uma interface, você especifica o tipo de interface, o concentrador de portas densas (DPC), concentrador pic flexível (FPC) ou slot de concentrador de portas modulares (MPC), o slot PIC ou MIC, e o número de porta configurado.

Nota:

Embora os roteadores da Série MX usem DPCs, FPCs, MPCs, MICs e PICs, a sintaxe de comando neste livro é mostrada como // para simplicidade.fpcpicport

Na parte física do nome da interface, um hífen () separa o tipo de mídia do número do FPC, e uma barra () separa o DPC, FPC ou MPC, MIC ou PIC, e os números de porta:-/

  • fpc— Slot no qual o DPC, FPC ou MPC estão instalados.

  • pic— Slot no FPC em que o PIC está localizado.

    Para DPCs, MICs e o MPC de 16 portas, o valor pic é um agrupamento lógico de portas e varia em diferentes plataformas.

  • port— Número de porta no DPC, PIC, MPC ou MIC.

Exibição de configurações de interface

Para exibir uma configuração, use o comando no modo de configuração ou o comando de nível superior.showshow configuration As interfaces estão listadas em ordem numérica, primeiro do menor ao mais alto número de slots e depois do menor para o mais alto número de PIC, e finalmente do menor ao mais alto número de portas.

Visão geral dos encapsulamentos de interface

Tabela 5 lista o suporte de encapsulamento por tipo de interface.

Tabela 5: Suporte de encapsulamento por tipo de interface

Tipo de interface

Encapsulamento de interface física

Interface lógica Encapsulamento

ae— Interface ethernet agregada

ethernet-ccc— cross-connect da Ethernet

extended-vlan-ccc— Tags de TPID fora do padrão para uma conexão cruzada

extended-vlan-vpls— Serviço de LAN virtual privada VLAN estendido

flexible-ethernet-services— permite a configuração de encapsulamento Ethernet por unidade.

vlan-ccc— Marcação de 802.1Q para um cross-connect

ethernet-vpls— Serviço de LAN privada virtual Ethernet

vlan-vpls— Serviço de LAN virtual privada VLAN



dix— Ethernet DIXv2 (RFC 894)

vlan-ccc— Marcação de 802.1Q para um cross-connect



as— Interface SONET/SDH agregada

cisco-hdlc— Estrutura de HDLC compatível com Cisco

ppp— Dispositivo PPP serial

NA

at— interface ATM1

atm-ccc-cell-relay— encapsulamento de transmissão de células ATM para uma conexão cruzada

atm-pvc— Circuitos virtuais permanentes do ATM

ethernet-over-atm— encapsulamento de Ethernet sobre ATM

atm-ccc-cell-relay— retransmissão de células ATM para CCC

atm-ccc-vc-mux— ATM VC para CCC

atm-cisco-nlpid— Encapsulamento de NLPID atm compatível com Cisco

atm-nlpid— encapsulamento de NLPID atm

atm-snap— encapsulamento ATM LLC/SNAP

atm-tcc-snap— ATM LLC/SNAP para uma interconectação translacional

atm-tcc-vc-mux— ATM VC para um cross-connect translacional

atm-vc-mux— multiplexação de VC no ATM

ether-over-atm-llc— encapsulamento de ethernet sobre ATM (LLC/SNAP)

at— Interface de enfileiramento inteligente (IQ) atm2

atm-ccc-cell-relay— encapsulamento de transmissão de células ATM para uma conexão cruzada

atm-pvc— Circuitos virtuais permanentes do ATM

ethernet-over-atm— encapsulamento de Ethernet sobre ATM

atm-ccc-cell-relay— retransmissão de células ATM para CCC

atm-ccc-vc-mux— ATM VC para CCC

atm-cisco-nlpid— Encapsulamento de NLPID atm compatível com Cisco

atm-mlppp-llc— ATM MLPPP sobre AAL5/LLC

atm-nlpid— encapsulamento de NLPID atm

atm-ppp-llc— PPP de ATM sobre AAL5/LLC

atm-ppp-vc-mux— PPP de ATM sobre AAL5 bruto

atm-snap— encapsulamento ATM LLC/SNAP

atm-tcc-snap— ATM LLC/SNAP para uma interconectação translacional

atm-tcc-vc-mux— ATM VC para um cross-connect translacional

atm-vc-mux— multiplexação de VC no ATM

ether-over-atm-llc— encapsulamento de ethernet sobre ATM (LLC/SNAP)

ether-vpls-over-atm-llc— Encapsulamento de Ethernet VPLS sobre ATM (ponte)

bcm— Interfaces internas gigabit Ethernet

NA

NA

br— Interface de rede digital de serviços integrados (ISDN)

NA

NA

ci— Interface de contêiner

cisco-hdlc— Estrutura de HDLC compatível com Cisco

ppp— Dispositivo PPP serial

aps— Interface SONET necessária para a configuração do APS.

ds— interface DS0

cisco-hdlc— Estrutura de HDLC compatível com Cisco

cisco-hdlc-ccc— Estrutura de HDLC compatível com Cisco para uma conexão cruzada

cisco-hdlc-tcc— Estrutura de HDLC compatível com Cisco para um cross-connect translacional

extended-frame-relay-ccc— Qualquer DLCI de retransmissão de quadros para um cross-connect

extended-frame-relay-tcc— Qualquer DLCI de retransmissão de quadros para uma conexão translacional

flexible-frame-relay— encapsulamentos de transmissão de vários quadros

frame-relay— Encapsulamento de retransmissão de quadros

frame-relay-ccc— Retransmissão de quadros para uma conexão cruzada

frame-relay-port-ccc— Encapsulamento de porta de retransmissão de quadros para um cross-connect

frame-relay-tcc— Frame Relay para uma conexão translacional

multilink-frame-relay-uni-nni— Encapsulamento uni nni de retransmissão de quadros multilink (FRF.16)

ppp— Dispositivo PPP serial

ppp-ccc— Dispositivo PPP serial para uma conexão cruzada

ppp-tcc— Dispositivo PPP serial para uma interligação translacional

frame-relay-ccc— DLCI de retransmissão de quadros para CCC

frame-relay-ppp— PPP over Frame Relay

frame-relay-tcc— DLCI de retransmissão de quadros para uma conexão translacional

dsc— Descartar interface

NA

NA

e1— Interface E1 (incluindo interfaces STM1-to-E1 canalizadas)

cisco-hdlc— Estrutura de HDLC compatível com Cisco

cisco-hdlc-ccc— Estrutura de HDLC compatível com Cisco para uma conexão cruzada

cisco-hdlc-tcc— Estrutura de HDLC compatível com Cisco para um cross-connect translacional

extended-frame-relay-ccc— Qualquer DLCI de retransmissão de quadros para um cross-connect

extended-frame-relay-tcc— Qualquer DLCI de retransmissão de quadros para uma conexão translacional

flexible-frame-relay— encapsulamentos de transmissão de vários quadros

frame-relay— Encapsulamento de retransmissão de quadros

frame-relay-ccc— Retransmissão de quadros para uma conexão cruzada

frame-relay-port-ccc— Encapsulamento de porta de retransmissão de quadros para um cross-connect

frame-relay-tcc— Frame Relay para uma conexão translacional

multilink-frame-relay-uni-nni— Encapsulamento uni nni de retransmissão de quadros multilink (FRF.16)

ppp— Dispositivo PPP serial

ppp-ccc— Dispositivo PPP serial para uma conexão cruzada

ppp-tcc— Dispositivo PPP serial para uma interligação translacional

frame-relay-ccc— DLCI de retransmissão de quadros para CCC

frame-relay-ppp— PPP over Frame Relay

frame-relay-tcc— DLCI de retransmissão de quadros para uma conexão translacional

e3— interface E3 (incluindo interfaces E3 IQ e IQE)

cisco-hdlc— Estrutura de HDLC compatível com Cisco

cisco-hdlc-ccc— Estrutura de HDLC compatível com Cisco para uma conexão cruzada

cisco-hdlc-tcc— Estrutura de HDLC compatível com Cisco para um cross-connect translacional

extended-frame-relay-ccc— Qualquer DLCI de retransmissão de quadros para um cross-connect

extended-frame-relay-tcc— Qualquer DLCI de retransmissão de quadros para uma conexão translacional

flexible-frame-relay— encapsulamentos de transmissão de vários quadros

frame-relay— Encapsulamento de retransmissão de quadros

frame-relay-ccc— Retransmissão de quadros para uma conexão cruzada

frame-relay-port-ccc— Encapsulamento de porta de retransmissão de quadros para um cross-connect

frame-relay-tcc— Frame Relay para uma conexão translacional

ppp— Dispositivo PPP serial

ppp-ccc— Dispositivo PPP serial para uma conexão cruzada

ppp-tcc— Dispositivo PPP serial para uma interligação translacional

frame-relay-ccc— DLCI de retransmissão de quadros para CCC

frame-relay-ppp— PPP over Frame Relay

frame-relay-tcc— DLCI de retransmissão de quadros para uma conexão translacional

em— Gerenciamento e interfaces internas de Ethernet

NA

NA

fe— Interface Ethernet rápida

ethernet-ccc— cross-connect da Ethernet

ethernet-tcc— cross-connect translacional Ethernet

ethernet-vpls— Serviço de LAN privada virtual Ethernet

extended-vlan-ccc— Tags de TPID fora do padrão para uma conexão cruzada

extended-vlan-tcc— marcação de 802.1Q para um cross-connect translacional

extended-vlan-vpls— Serviço de LAN virtual privada VLAN estendido

vlan-ccc— Marcação de 802.1Q para um cross-connect

vlan-vpls— Serviço de LAN virtual privada VLAN

dix— Ethernet DIXv2 (RFC 894)

vlan-ccc— Marcação de 802.1Q para um cross-connect

vlan-vpls— Serviço de LAN virtual privada VLAN

fxp— Gerenciamento e interfaces internas de Ethernet

NA

NA

Interfaces de ethernet (incluindo interfaces gigabit Ethernet IQ e )gexeet

ethernet-ccc— cross-connect da Ethernet

ethernet-tcc— cross-connect translacional Ethernet

ethernet-vpls— Serviço de LAN privada virtual Ethernet

extended-vlan-ccc— Tags de TPID fora do padrão para uma conexão cruzada

extended-vlan-tcc— marcação de 802.1Q para um cross-connect translacional

extended-vlan-vpls— Serviço de LAN virtual privada VLAN estendido

flexible-ethernet-services— permite a configuração de encapsulamento de Ethernet por unidade

vlan-ccc— Marcação de 802.1Q para um cross-connect

vlan-vpls— Serviço de LAN virtual privada VLAN

dix— Ethernet DIXv2 (RFC 894)

vlan-ccc— Marcação de 802.1Q para um cross-connect

vlan-tcc— marcação de 802.1Q para um cross-connect translacional

vlan-vpls— Serviço de LAN virtual privada VLAN

ixgbe— interfaces internas Ethernet de 10 Gigabits

NA

NA

— Interface de loopback; configura automaticamente uma interface de loopback ().loJunos OSlo0

NA

NA

ls— Interface de serviços de enlace

multilink-frame-relay-uni-nni— Encapsulamento uni nni de retransmissão de quadros multilink (FRF.16)

multilink-frame-relay-end-to-end— Transmissão de quadros multilink de ponta a ponta (FRF.15)

multilink-ppp— PPP multilink

lsq— Interface de IQ de serviços de enlace

multilink-frame-relay-uni-nni— Encapsulamento uni nni de retransmissão de quadros multilink (FRF.16)

multilink-frame-relay-end-to-end— Transmissão de quadros multilink de ponta a ponta (FRF.15)

multilink-ppp— PPP multilink

lt— Interface lógica de túnel



NA

ethernet— serviço Ethernet

ethernet-vpls— Serviço de LAN privada virtual Ethernet

ethernet-ccc— cross-connect da Ethernet

frame-relay— Encapsulamento de retransmissão de quadros

frame-relay-ccc— Retransmissão de quadros para uma conexão cruzada

vlan— serviço VLAN

vlan-ccc— Marcação de 802.1Q para um cross-connect

vlan-vpls— Serviço de LAN virtual privada VLAN

ml— Interface multilink (incluindo Multilink Frame Relay e MLPPP)

NA

multilink-frame-relay-end-to-end— Transmissão de quadros multilink de ponta a ponta (FRF.15)

multilink-ppp— PPP multilink

se— Interface serial (incluindo interfaces EIA-530, V.35 e X.21)

cisco-hdlc— Estrutura de HDLC compatível com Cisco

cisco-hdlc-ccc— Estrutura de HDLC compatível com Cisco para uma conexão cruzada

cisco-hdlc-tcc— Estrutura de HDLC compatível com Cisco para um cross-connect translacional

frame-relay— Encapsulamento de retransmissão de quadros

frame-relay-ccc— Retransmissão de quadros para uma conexão cruzada

frame-relay-port-ccc— Encapsulamento de porta de retransmissão de quadros para um cross-connect

frame-relay-tcc— Frame Relay para uma conexão translacional

ppp— Dispositivo PPP serial

ppp-ccc— Dispositivo PPP serial para uma conexão cruzada

ppp-tcc— Dispositivo PPP serial para uma interligação translacional

frame-relay-ccc— DLCI de retransmissão de quadros para CCC

frame-relay-ppp— PPP over Frame Relay

frame-relay-tcc— DLCI de retransmissão de quadros para uma conexão translacional

so— Interface SONET/SDH

cisco-hdlc— Estrutura de HDLC compatível com Cisco

cisco-hdlc-ccc— Estrutura de HDLC compatível com Cisco para uma conexão cruzada

cisco-hdlc-tcc— Estrutura de HDLC compatível com Cisco para um cross-connect translacional

extended-frame-relay-ccc— Qualquer DLCI de retransmissão de quadros para um cross-connect

extended-frame-relay-tcc— Qualquer DLCI de retransmissão de quadros para uma conexão translacional

flexible-frame-relay— encapsulamentos de transmissão de vários quadros

frame-relay— Encapsulamento de retransmissão de quadros

frame-relay-ccc— Retransmissão de quadros para uma conexão cruzada

frame-relay-port-ccc— Encapsulamento de porta de retransmissão de quadros para um cross-connect

frame-relay-tcc— Frame Relay para uma conexão translacional

ppp— Dispositivo PPP serial

ppp-ccc— Dispositivo PPP serial para uma conexão cruzada

ppp-tcc— Dispositivo PPP serial para uma interligação translacional

frame-relay-ccc— DLCI de retransmissão de quadros para CCC

frame-relay-ppp— PPP over Frame Relay

frame-relay-tcc— DLCI de retransmissão de quadros para uma conexão translacional

multilink-frame-relay-end-to-end— IQE SONET PICs suportam o multilink Frame Relay de ponta a ponta (FRF.15)

multilink-ppp— IQE SONET PICs oferecem suporte a PPP multilink

t1— Interface T1 (incluindo interfaces DS3-to-DS1 canalizadas)

cisco-hdlc— Estrutura de HDLC compatível com Cisco

cisco-hdlc-ccc— Estrutura de HDLC compatível com Cisco para uma conexão cruzada

cisco-hdlc-tcc— Estrutura de HDLC compatível com Cisco para um cross-connect translacional

extended-frame-relay-ccc— Qualquer DLCI de retransmissão de quadros para um cross-connect

extended-frame-relay-tcc— Qualquer DLCI de retransmissão de quadros para uma conexão translacional

flexible-frame-relay— encapsulamentos de transmissão de vários quadros

frame-relay— Encapsulamento de retransmissão de quadros

frame-relay-ccc— Retransmissão de quadros para uma conexão cruzada

frame-relay-port-ccc— Encapsulamento de porta de retransmissão de quadros para um cross-connect

frame-relay-tcc— Frame Relay para uma conexão translacional

multilink-frame-relay-uni-nni— Encapsulamento uni nni de retransmissão de quadros multilink (FRF.16)

ppp— Dispositivo PPP serial

ppp-ccc— Dispositivo PPP serial para uma conexão cruzada

ppp-tcc— Dispositivo PPP serial para uma interligação translacional

frame-relay-ccc— DLCI de retransmissão de quadros para CCC

frame-relay-ppp— PPP over Frame Relay

frame-relay-tcc— DLCI de retransmissão de quadros para uma conexão translacional

t3— Interface T3 (incluindo interfaces OC12-to-DS3 canalizadas)

cisco-hdlc— Estrutura de HDLC compatível com Cisco

cisco-hdlc-ccc— Estrutura de HDLC compatível com Cisco para uma conexão cruzada

cisco-hdlc-tcc— Estrutura de HDLC compatível com Cisco para um cross-connect translacional

extended-frame-relay-ccc— Qualquer DLCI de retransmissão de quadros para um cross-connect

extended-frame-relay-tcc— Qualquer DLCI de retransmissão de quadros para uma conexão translacional

flexible-frame-relay— encapsulamentos de transmissão de vários quadros

frame-relay— Encapsulamento de retransmissão de quadros

frame-relay-ccc— Retransmissão de quadros para uma conexão cruzada

frame-relay-port-ccc— Encapsulamento de porta de retransmissão de quadros para um cross-connect

frame-relay-tcc— Frame Relay para uma conexão translacional

ppp— Dispositivo PPP serial

ppp-ccc— Dispositivo PPP serial para uma conexão cruzada

ppp-tcc— Dispositivo PPP serial para uma interligação translacional

frame-relay-ccc— DLCI de retransmissão de quadros para CCC

frame-relay-ppp— PPP over Frame Relay

frame-relay-tcc— DLCI de retransmissão de quadros para uma conexão translacional

Interfaces de IQ canalizadas no nível do controlador (, , , , , , e cau4coc1coc3coc12cstm1ct1ct3ce1)

NA

NA

Interfaces de serviços (, , , , , , , , e )cpgripmovtesmorspsp

NA

NA

Interfaces não configuradas e geradas internamente (, , , , , , , , , , , , e )greipiplearning-chip (lc)lsitapmtmtunpdpepimdpime

NA

NA
Nota:

Você pode configurar interfaces GRE (gre-x/y/z) apenas para canais de controle GMPLS. As interfaces GRE não são suportadas ou configuráveis para outros aplicativos. Para obter mais informações sobre o GMPLS, consulte o Guia de usuário dos aplicativos MPLS do Junos OS.https://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/config-guide-mpls-applications/config-guide-mpls-applications.html

Entendendo interfaces transitórias

Os roteadores da Série M, MX e Série T contêm slots para a instalação de concentrador PIC flexível [FPC] ou Concentrador de portas densas [DPC] (para roteadores da Série MX) ou Concentrador modular de portas [MPC] (para roteadores da Série MX). A placa de interface física [PIC] pode ser instalada em FPCs. A placa de interface modular [MIC] pode ser inserida em MPCs.

O número de PICs que podem ser instalados varia de acordo com o dispositivo e o tipo de FPC. Os PICs fornecem as interfaces físicas reais para a rede. Os roteadores da Série MX contêm slots para a instalação de placas DPC que fornecem as interfaces físicas para a rede ou para a instalação de FPCs em que os PICs podem ser instalados.

Você pode inserir qualquer DPC ou FPC em qualquer slot que lhes ofereça suporte no roteador apropriado. Normalmente, você pode colocar qualquer combinação de PICs, compatíveis com o seu roteador, em qualquer local em um FPC. (Você está limitado pela largura de banda total do FPC e pelo fato de que alguns PICs exigem fisicamente dois ou quatro dos locais PIC no FPC. Em alguns casos, limitações de energia ou limitações de microcódigo também podem ser aplicadas.) Para determinar a compatibilidade entre DPC e PIC, veja a referência do módulo de interface do seu roteador.

Você pode inserir o MPC em qualquer slot que os ofereça suporte no roteador apropriado. Você pode instalar até dois MICs de diferentes tipos de mídia no mesmo MPC, desde que o MPC ofereça suporte a esses MICs.

Essas interfaces físicas são interfaces transitórias do roteador. Eles são chamados de transitórios porque você pode trocar a quente um DPC ou FPC ou MPC e seus PICs ou MICs a qualquer momento.

Você deve configurar cada interface transitória com base no slot em que o FPC, DPC ou MPC está instalado, a localização em que o PIC ou MIC está instalado e para vários PICs ou MICs de porta, a porta à qual você está conectando.

Você pode configurar as interfaces em PICs ou MICs que já estão instaladas no roteador, bem como interfaces em PICs ou MICs que você planeja instalar mais tarde. O Junos OS detecta quais interfaces estão realmente presentes, então quando o software ativa sua configuração, ele ativa apenas as interfaces atuais e retém as informações de configuração para as interfaces que não estão presentes. Quando o Junos OS detecta que um FPC contendo PICs ou MPC contendo MICs foi inserido no roteador, o software ativa a configuração para essas interfaces.

Entendendo as interfaces de serviços

As interfaces de serviços permitem que você adicione serviços incrementalmente à sua rede. O Junos OS oferece suporte aos seguintes PICs de serviços:

  • PICs de serviços adaptativos (AS) — permitem que você forneça vários serviços em um único PIC configurando um conjunto de serviços e aplicativos. Os PICs AS oferecem uma gama especial de serviços que você configura em um ou mais conjuntos de serviços.

  • ES PIC — oferece um pacote de segurança para as camadas de rede IP versão 4 (IPv4) e IP versão 6 (IPv6). O conjunto oferece funcionalidades como autenticação de origem, integridade de dados, confidencialidade, proteção de repetição e nãorepudiação da origem. Ela também define mecanismos para geração e intercâmbio chave, gerenciamento de associações de segurança e suporte para certificados digitais.

  • PICs de serviços de monitoramento — permitem que você monitore o fluxo de tráfego e exporte o tráfego monitorado. O monitoramento do tráfego permite que você reúna e exporte informações detalhadas sobre fluxos de tráfego IPv4 entre nós de origem e destino em sua rede; amostra todo o tráfego IPv4 de entrada na interface de monitoramento e apresenta os dados em formato de registro cflowd; executar a contabilidade de descarte em um fluxo de tráfego de entrada; registros de cflowd criptografados ou de saída de túnel, tráfego IPv4 interceptado ou ambos; e tráfego filtrado direto para diferentes analisadores de pacotes e apresentar os dados em seu formato original. Em um PIC de serviços de monitoramento II, você pode configurar interfaces de monitoramento ou interfaces de coletor. Uma interface de coletor permite que você combine vários registros de cflowd em um arquivo de dados ASCII comprimido e exporte o arquivo para um servidor FTP.

  • Serviços multilink, multisserviços, serviços de link e PICs de serviços de voz — permitem que você divida, recombine e sequencie datagramas em vários links de dados lógicos. O objetivo da operação multilink é coordenar vários links independentes entre um par fixo de sistemas, fornecendo um link virtual com maior largura de banda do que qualquer um dos membros.

  • Serviços de túnel PIC — Ao encapsular pacotes arbitrários dentro de um protocolo de transporte, o tunelamento oferece um caminho privado e seguro por uma rede pública de outra forma. Os túneis conectam sub-redes descontinuadas e permitem interfaces de criptografia, redes privadas virtuais (VPNs) e comutação de rótulos multiprotocol (MPLS).

  • Nos roteadores série M e T, as interfaces lógicas de túnel permitem que você conecte sistemas lógicos, roteadores virtuais ou instâncias VPN. Para obter mais informações sobre VPNs, consulte a Biblioteca de VPNs do Junos OS para dispositivos de roteamento. Para obter mais informações sobre a configuração de túneis, consulte a Biblioteca de interfaces de serviços do Junos OS para dispositivos de roteamento.https://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/services-interfaces/index.html

Entendendo as interfaces de contêineres

As interfaces de contêiner oferecem os seguintes recursos:

  • A comutação automática de proteção (APS) nos links SONET/SDH e ATM é suportada usando a infraestrutura de contêiner.

  • As interfaces físicas e as interfaces lógicas do contêiner permanecem ativas no switchover.

  • Os parâmetros APS são copiados automaticamente da interface de contêiner para os links dos membros.

Nota:

Grupos pareados e APS unidirecional verdadeiro não são suportados no momento.

Para obter mais informações sobre a configuração SONET/SDH, consulte Configuração de interfaces de contêiner para APS em links SONET.

Os recursos das interfaces de contêiner são descritos nas seguintes seções:

Entendendo o conceito aps tradicional

A comutação de proteção automática tradicional (APS) é configurada em duas interfaces físicas independentes SONET/SDH: uma interface é configurada como o circuito de trabalho e a outra está configurada como circuito de proteção (ver Figura 4). O circuito, chamado circuito X na figura, é o elo entre as duas interfaces SONET.

Figura 4: APS InterfaceAPS Interface

O APS tradicional usa protocolos de roteamento que são executados em cada interface SONET/SDH individual (uma vez que o circuito é uma construção abstrata, em vez de ser uma interface real). Quando o link de trabalho cai, a infraestrutura APS traz o link de proteção e suas interfaces lógicas subjacentes e derruba o link de trabalho e suas interfaces lógicas subjacentes, fazendo com que os protocolos de roteamento se reconverem. Isso consome tempo e leva à perda de tráfego, embora a infraestrutura APS tenha executado o switch rapidamente.

Conceito de interfaces de contêiner

Para resolver o problema da perda de tráfego, a interface fornece um construto de interface suave chamado interface de contêiner (ver ).Junos OSFigura 5

Figura 5: Interface de contêinerInterface de contêiner

A interface de contêiner permite que os protocolos de roteamento possam ser executados nas interfaces lógicas associadas a uma interface de contêiner virtual, em vez de nas interfaces físicas SONET/SDH e ATM. Quando o APS muda o link físico subjacente com base em uma condição de falha, a interface de contêiner permanece ativa, e a interface lógica na interface de contêiner não bate. Os protocolos de roteamento permanecem inconscientes da comutação APS.

Suporte a APS para interfaces baseadas em contêineres

Com a interface de contêiner, o APS é configurado na própria interface de contêiner. Os links SONET/SDH e ATM de membros individuais são marcados como primários (correspondentes ao circuito de trabalho) ou espera (correspondente ao circuito de proteção) na configuração. Nenhum nome de circuito ou grupo está especificado no modelo de interface de contêiner; os links SONET/SDH e ATM físicos são colocados em um grupo APS vinculando-os a uma única interface de contêiner. Os parâmetros APS são especificados no nível da interface do contêiner e são propagados para os links SONET/SDH e ATM individuais pelo daemon APS.

Autocopia de parâmetros APS

Aplicativos típicos exigem a cópia dos parâmetros APS do circuito de trabalho para o circuito de proteção, uma vez que a maioria dos parâmetros deve ser a mesma para ambos os circuitos. Isso é feito automaticamente na interface de contêiner. Os parâmetros APS são especificados apenas uma vez sob a configuração da interface física do contêiner e são copiados internamente para os links FÍSICOS SONET/SDH e ATM individuais.

Consulte também

Entendendo as interfaces internas de ethernet

Dentro de um dispositivo da Juniper, as interfaces internas de Ethernet fornecem comunicação entre o Mecanismo de Roteamento e os Mecanismos de encaminhamento de pacotes. Junos OS configura automaticamente as interfaces internas de Ethernet quando Junos OS inicializa. Junos OS inicializa o hardware do componente de encaminhamento de pacotes. Quando esses componentes são executados, a Placa de Controle (CB) usa a interface interna de Ethernet para transmitir informações de status do hardware ao Mecanismo de Roteamento. As informações de status do hardware incluem a temperatura interna do roteador, a condição dos ventiladores, se um FPC foi removido ou inserido, e informações da LCD na interface de embarcação.

Para determinar as interfaces internas de Ethernet suportadas para o seu roteador, veja Mecanismos de roteamento suportados por roteador.

Nota:

Não modifique ou remova a configuração para a interface interna de Ethernet que se configura automaticamente.Junos OS Se o fizer, o dispositivo para de funcionar.

  • A maioria dos dispositivos da Juniper cria a interface interna de Ethernet.Junos OS A interface interna de Ethernet conecta o mecanismo de roteamento aos mecanismos de encaminhamento de pacotes.re0

    Se o dispositivo tiver mecanismos de roteamento redundantes, outra interface interna de Ethernet será criada em cada mecanismo de roteamento ( e ) a fim de oferecer suporte à tolerância a falhas.re0re1 Duas ligações físicas entre e conectam os planos de controle independentes.re0re1 Se um dos links falhar, ambos os mecanismos de roteamento podem usar o outro link para comunicação IP.

  • Roteadores TX Matrix Plus — Em um roteador TX Matrix Plus, a placa de mecanismo e controle de roteamento funciona como uma unidade ou subsistema de host. Para cada subsistema host no roteador, o Junos OS cria automaticamente duas interfaces internas de Ethernet e .ixgbe0ixgbe1

    As interfaces ixgbe0 e ixgbe1 conectam o TX Matrix Plus Routing Engine aos mecanismos de roteamento de todos os chassis de placa de linha (LCC) configurados na matriz de roteamento.

    O TX Matrix Plus Routing Engine se conecta a um switch de alta velocidade por meio de um link de 10 Gbps dentro do subsistema do host. O switch oferece um link de 1 Gbps para cada mecanismo de roteamento T1600. Os links de 1 Gbps são fornecidos por meio das conexões de cabo ethernet de categoria 5 UTP entre o TXP-CBs e os LCC-CBs nos LCCs.

    • O TX Matrix Plus Routing Engine se conecta a um switch de alta velocidade na Placa de Controle local por meio de um link de 10 Gbps dentro do subsistema do host.

    • O switch Ethernet Gigabit conecta a Placa de Controle aos mecanismos de roteamento remotos de cada LCC configurado na matriz de roteamento.

    Se um roteador TX Matrix Plus contém subsistemas de host redundantes, os planos de controle independentes são conectados por duas ligações físicas entre as duas portas Ethernet de 10 Gigabit em seus respectivos Mecanismos de Roteamento.

    • O link principal para o mecanismo de roteamento remoto está na interface; o switch Ethernet de 10 Gigabits na placa de controle local também conecta o mecanismo de roteamento à porta Ethernet de 10 Gigabit acessada pela interface no Mecanismo de roteamento remoto.ixgbe0ixgbe1

    • O link alternativo ao mecanismo de roteamento remoto é a porta Ethernet de 10 Gigabits na interface.ixgbe1 Esta segunda porta conecta o mecanismo de roteamento ao switch Ethernet de 10 Gigabits na placa de controle remota, que se conecta à porta Ethernet de 10 Gigabits na interface do mecanismo de roteamento remoto.ixgbe0

    Se um dos dois links entre os subsistemas de host falhar, ambos os mecanismos de roteamento podem usar o outro link para comunicação IP.

  • LCC em uma matriz de roteamento — Em um LCC configurado em uma matriz de roteamento, o Mecanismo de Roteamento e a Placa de Controle funcionam como uma unidade ou subsistema de host. Para cada subsistema host no LCC, o Junos OS cria automaticamente duas interfaces internas de Ethernet e , para as duas portas Ethernet Gigabit no Mecanismo de Roteamento.bcm0em1

    A interface conecta o mecanismo de roteamento em cada LCC aos mecanismos de roteamento de todos os outros LCC configurados na matriz de roteamento.bcm0

    • O mecanismo de roteamento se conecta a um switch Ethernet Gigabit no Conselho de Controle local.

    • O switch conecta a Placa de Controle aos mecanismos de roteamento remoto de todos os outros LCC configurados na matriz de roteamento.

    Se um LCC em uma matriz de roteamento conter subsistemas de host redundantes, os planos de controle independentes serão conectados por duas ligações físicas entre as portas Gigabit Ethernet em seus respectivos Mecanismos de Roteamento.

    • O link principal para o mecanismo de roteamento remoto está na interface; o switch Gigabit Ethernet na Placa de Controle local também conecta o Mecanismo de Roteamento à porta Ethernet Gigabit acessada pela interface no Mecanismo de Roteamento remoto.bcm0em1

    • O link alternativo ao mecanismo de roteamento remoto está na interface.em1 Esta segunda porta conecta o mecanismo de roteamento ao switch Ethernet Gigabit na placa de controle remota, que se conecta à porta Ethernet Gigabit na interface do mecanismo de roteamento remoto.bcm0

    Se um dos dois links entre os subsistemas de host falhar, ambos os mecanismos de roteamento podem usar o outro link para comunicação IP.

Cada dispositivo também tem uma ou duas portas serial, rotuladas (console) ou (auxiliares), para conectar terminais do tipo tty ao dispositivo usando cabos padrão do tipo PC.CONAUX Embora essas portas não sejam interfaces de rede, elas fornecem acesso ao dispositivo. Consulte o guia de hardware de seus dispositivos para obter detalhes.

Consulte também

Entender interfaces em roteadores metro universais da Série ACX

Os roteadores da Série ACX oferecem suporte a interfaces T1 e E1 de multiplexação por divisão de tempo (TDM) e Ethernet (1 Gigabit Ethernet [GbE], 1GbE, 10 GbE e fibra de 40 GbE) para oferecer suporte às necessidades legadas e de evolução da rede móvel. O suporte ao Power over Ethernet (PoE+) a 65 watts por porta reduz a necessidade de cabeamento elétrico adicional para microondas ou outras interfaces de acesso.

Os roteadores da Série ACX suportam o seguinte:

  • Portas TDM T1 e E1:

    • O roteador ACX1000 contém oito portas T1 ou E1.

    • O roteador ACX2000 contém 16 portas T1 ou E1.

    • Multiplexação inversa para ATM (IMA)

    Nota:

    ACX5048 e roteadores ACX5096 não oferecem suporte a portas T1 ou E1 ou multiplexação inversa para ATM (IMA).

  • Portas Ethernet Gigabit:

    • O roteador ACX1000 contém oito portas GbE. O roteador ACX1000 também oferece suporte a quatro portas RJ45 (Cu) ou instalação de quatro transceptores plugáveis de pequeno formato (SFP) GbE.

    • O roteador ACX2000 contém 16 portas GbE e duas portas PoE. O roteador ACX2000 também oferece suporte à instalação de dois transceptores SFP GbE e dois transceptores SFP+ de 10 GbE.

    • O roteador ACX5448 é um roteador plugável de pequeno porte (SFP+) aprimorado de 10 GbE com 48 portas SFP+ e quatro portas QSFP28 de 100 GbE. Cada porta SFP+ pode operar como uma porta nativa de 10 GbE ou como uma porta de 1 GbE quando os enlaces ópticos de 1 Gigabit são inseridos. As 48 portas em ACX5448 roteador podem ser configuradas como modos 1GE ou 10GE, e essas portas são representadas pelo tipo de interface.xe O PIC 1 do FPC 0 tem 4 portasx100GE, onde cada porta pode ser canalizada como modos 1x100GE, 1x40GE ou 4x25GE e essas portas são representadas pelo tipo de interface.et Por padrão, a velocidade de porta no PIC 1 é de 100GE.

      Nota:

      O roteador ACX5448 não oferece suporte à interface de Serviços Pseudowire.

    Nota:

    Apenas roteadores de ACX5048, ACX5096 e ACX5448 oferecem suporte a 40GbE. O roteador ACX5448 oferece suporte a canalização de 40GbE a 10GbE.

Interfaces de multiplexação por divisão de tempo (TDM) T1 e E1

Nos roteadores da Série ACX, os recursos TDM existentes do Junos OS são suportados sem alterações nas declarações ou funcionalidades. As seguintes principais funcionalidades TDM para interfaces T1 () e E1 () são suportadas:ct1ce1

  • Canalização T1 e E1

  • Encapsulamento T1 e E1

  • Alarmes, defeitos e estatísticas

  • Loopback externo e interno

  • Classe de serviço (CoS) de TDM

A seleção do modo T1 e E1 está no nível PIC. Para definir o modo T1 ou E1 no nível PIC, inclua a declaração com a ou opção no nível [] de hierarquia.framingt1e1chassis fpc slot-number pic slot-number Todas as portas podem ser T1 ou E1. A mistura de T1s e E1s não é suportada.

Interface de BITS T1 ou E1 (ACX2000)

O roteador ACX2000 tem uma interface de fonte de temporidade (BITS) integrada ao edifício T1 ou E1 que você pode conectar a um clock externo. Depois de conectar a interface ao relógio externo, você pode configurar a interface BITS para que a interface BITS se torne uma fonte candidata para sincronização do chassi com o relógio externo. A frequência da interface BITS depende do clock do cliente do equipamento Ethernet síncronico (EEC) selecionado com a declaração no nível [] de hierarquia.network-optionedit chassis synchronization

Nota:

O roteador ACX1000 não oferece suporte à interface BITS.

Multiplexação inversa para ATM (IMA)

Definida pelo ATM Forum, a especificação IMA versão 1.1 é uma tecnologia padronizada usada para transportar tráfego atm em um pacote de interfaces T1 e E1, também conhecida como um grupo IMA. Até oito links por pacote e 16 pacotes por PIC são suportados. Os seguintes recursos principais de IMA são suportados:

  • Encapsulamento de Camada 2 IMA

  • ATM CoS

  • Policiamento e modelagem de atm

  • Pacotes negados contam na saída para o comandoshow interfaces at-fpc/pic/port extensive

Gigabit Ethernet Interfaces

Nos roteadores da Série ACX, os recursos Ethernet existentes do Junos OS são suportados sem alterações nas declarações ou funcionalidades. Os principais recursos a seguir são suportados:

  • Especificação do tipo de mídia (roteador ACX1000 com interfaces GbE SFP e RJ45)

  • Automação para interfaces RJ45 GbE

  • Tratamento de eventos de inserção e remoção de SFP

  • Desativação explícita da interface física

  • Controle de fluxo

    Nota:

    O roteador da Série ACX não oferece suporte ao controle de fluxo com base em quadros PAUSE.

  • Loopback

  • Alarme de perda de sinal (LOS)

  • Recursos de camada de controle de acesso ao meio (MAC)

  • Unidade de transmissão máxima (MTU)

  • Notificação remota de falhas para interfaces de 10 GbE

  • Coleta e manuseio de estatísticas

  • Alimentação sobre ethernet (PoE) (roteador ACX2000)

  • Modo de alta potência

As portas GbE do roteador têm a capacidade de funcionar como uma interface de 1 GbE ou 10 GbE, dependendo do tipo de transceptor plugável de pequeno fator de forma (SFP) inserido. Ao inserir um transceptor SFP+, a interface funciona na velocidade de 10 Gigabits. Ao inserir um transceptor SFP, a interface funciona na velocidade de 1 Gigabit. A configuração não é necessária porque a velocidade é determinada automaticamente com base no tipo de transceptor SFP inserido. A interface de dupla velocidade é criada automaticamente com o prefixo, como .xexe-4/0/0

As mesmas declarações de configuração são usadas para ambas as velocidades, e os parâmetros de CoS são dimensionados como uma porcentagem da velocidade da porta. Para configurar uma interface GbE de dupla velocidade, inclua a declaração no nível [] de hierarquia.interface xe-fpc/pic/portedit interfaces Para exibir a velocidade da interface e outros detalhes, emita o comando.show interfaces

Nota:

Você precisa usar um SFP de nível industrial abaixo de 0dC para placas ACX 1100 e ACX 2100.

Consulte também

Interfaces ethernet de gerenciamento do roteador TX Matrix Plus e T1600 (matriz de roteamento)

Para roteadores TX Matrix Plus e para roteadores de núcleo T1600 com RE-C1800 configurado em uma matriz de roteamento, o Junos OS cria automaticamente a interface Ethernet de gerenciamento do roteador. em0 Para usar como porta de gerenciamento, você deve configurar sua porta lógica, com um endereço IP válido.em0 em0.0

Quando você insira o comando em um roteador TX Matrix Plus, as interfaces Ethernet de gerenciamento (e interfaces lógicas) são exibidas:show interfaces

Nota:

Os mecanismos de roteamento no roteador TX Matrix Plus e nos roteadores T1600 com RE-C1800 configurados em uma matriz de roteamento não oferecem suporte à interface Ethernet de gerenciamento.fxp0 Eles também não suportam as interfaces internas de Ethernet.fxp1 fxp2

Consulte também

Interfaces internas de ethernet para roteadores T1600 (matriz de roteamento)

Em um roteador T1600 configurado em uma matriz de roteamento, o Mecanismo de Roteamento (RE-TXP-LCC) e o Conselho de Controle (LCC-CB) funcionam como uma unidade ou subsistema de host. Para cada subsistema host no roteador, o Junos OS cria automaticamente duas interfaces internas de Ethernet e , para as duas portas Ethernet Gigabit no Mecanismo de Roteamento.bcm0 em1

Consulte também
