Atributo BGP MED
Entendendo o atributo MED que determina o ponto de saída em um AS
O bgp discriminatório de múltiplas saídas (MED, ou MULTI_EXIT_DISC) é um atributo não transitivo, o que significa que não é propagado por toda a Internet, mas apenas para sistemas autônomos adjacentes (ASs). O atributo MED é opcional, o que significa que nem sempre é enviado com as atualizações BGP. O objetivo do MED é influenciar como outros ASs entram em seu AS para alcançar um determinado prefixo.
O atributo MED tem um valor que é referido como uma métrica. Se todos os outros fatores na determinação de um ponto de saída forem iguais, o ponto de saída com a métrica mais baixa é o preferido.
Se um MED é recebido em um link BGP externo, ele é propagado por links internos para outros dispositivos habilitados para BGP dentro do AS.
As mensagens de atualização do BGP incluem uma métrica de MED se a rota foi aprendida com o BGP e já tinha uma métrica de MED associada a ela, ou se você configurar a métrica de MED no arquivo de configuração.
Uma métrica de MED é anunciada com uma rota de acordo com as seguintes regras gerais:
Uma métrica mais específica substitui uma métrica menos específica. Ou seja, uma métrica específica do grupo substitui uma métrica BGP global, e uma métrica específica para pares substitui um BGP global ou uma métrica específica do grupo.
Uma métrica definida com uma política de roteamento substitui uma métrica definida com a declaração.
metric-outSe alguma métrica for definida, ela substitui uma métrica recebida em uma rota.
Se a rota recebida não tiver uma métrica MED associada e se você não configurar explicitamente um valor métrica, nenhuma métrica será anunciada. Quando você não configura explicitamente um valor métrica, o valor do MED equivale a zero (0) ao anunciar uma rota ativa.
Como o caminho AS em vez do número de saltos entre hosts é o critério principal para a seleção de rotas BGP, um AS com múltiplas conexões a um PEER AS pode ter vários caminhos AS equivalentes. Quando a tabela de roteamento contém duas rotas para o mesmo host em um AS vizinho, uma métrica de MED atribuída a cada rota pode determinar qual incluir na tabela de encaminhamento. A métrica de MED que você atribui pode forçar o tráfego através de um determinado ponto de saída em um AS.
Figura 1 ilustra como as métricas de MED são usadas para determinar a seleção de rotas.
mostra AS 1 e AS 2 conectados por dois links BGP separados para roteadores C e D. Host E no AS 1 está localizado mais perto do roteador C. O Host F, também no AS 1, está localizado mais perto do Roteador D. Como os caminhos AS são equivalentes, existem duas rotas para cada host, uma pelo Roteador C e outra pelo Roteador D. Para forçar todo o tráfego destinado ao Host E pelo roteador C, o administrador de rede para AS 1 atribui uma métrica de MED para cada roteador para Host E em seu ponto de saída.Figura 1 Uma métrica MED de 10 é atribuída à rota para o Host E através do roteador C, e uma métrica MED de 20 é atribuída à rota de Host E através do roteador D. Os roteadores BGP no AS 2 selecionam a rota com a métrica MED inferior para a tabela de encaminhamento.
Por padrão, apenas os MEDs de rotas que têm os mesmos ASs peer são comparados. No entanto, você pode configurar as opções de seleção de caminho de tabela de roteamento listadas para comparar MEDs de diferentes maneiras.Tabela 1 As opções de MED não são mutuamente exclusivas e podem ser configuradas em combinação ou de forma independente. Para que as opções de MED surtirem efeito, você deve configurá-las uniformemente por toda a sua rede. A opção ou opções de MED que você configura determinam a rota selecionada. Assim, recomendamos que você avalie cuidadosamente sua rede para rotas preferidas antes de configurar as opções de MED.
Opção (Nome) |
Função |
Uso |
|---|---|---|
Sempre comparando MEDs () |
Garante que os MEDs para caminhos de pares em diferentes ASs sejam sempre comparados no processo de seleção de rota. |
Útil quando todas as empresas que participam de uma rede concordam com uma política uniforme para definir MEDs. Por exemplo, em uma rede compartilhada por dois ISPs, ambos devem concordar que um determinado caminho é o melhor caminho para configurar corretamente os valores de MED. |
Adicionar custo de IGP ao MED () |
Antes de comparar os valores de MED para a seleção de caminhos, adiciona ao MED o custo da rota IGP para o destino next-hop bgp. Essa opção substitui o valor de MED para o roteador, mas não afeta a comparação métrica do IGP. Como resultado, quando várias rotas têm o mesmo valor após a comparação MED-plus-IGP, e a seleção de rota continua, a métrica de rota do IGP também é comparada, embora tenha sido adicionada ao valor MED e comparada no início do processo de seleção. |
Útil quando o AS downstream requer o custo completo de uma determinada rota que é recebida em várias ASs. |
Aplicação de comportamento não determinado do Cisco IOS () |
Especifica o comportamento nãodeterminístico do software Cisco IOS:
|
Recomendamos que você não configure essa opção, pois o comportamento não determinado às vezes impede o sistema de comparar adequadamente os MEDs entre caminhos. |
Consulte também
Exemplo: Configuração do atributo MED que determina o ponto de saída em um AS
Este exemplo mostra como configurar uma métrica discriminatória de saída múltipla (MED) para anunciar em mensagens de atualização do BGP.
Requisitos
Nenhuma configuração especial além da inicialização do dispositivo é necessária antes de configurar este exemplo.
Visão geral
Para configurar diretamente uma métrica de MED para anunciar em mensagens de atualização BGP, inclua a declaração:metric-out
metric-out (metric | minimum-igp offset | igp delay-med-update | offset);
metric é a métrica primária em todas as rotas enviadas aos pares. Pode ser um valor na faixa de 0 a 4.294.967.295 (232 – 1).
As seguintes configurações opcionais também são suportadas:
minimum-igp— Define a métrica para o valor mínimo de métrica calculado no protocolo de gateway interior (IGP) para chegar ao BGP no próximo salto. Se uma métrica recém-calculada for maior do que o valor mínimo da métrica, o valor métrica permanecerá inalterado. Se uma métrica recém-calculada for menor, o valor métrica será reduzido a esse valor.igp— Define a métrica para o valor métrica mais recente calculado no IGP para chegar ao BGP no próximo salto.delay-med-update— Atrasos no envio de atualizações de MED quando o valor do MED aumenta. Inclua a declaração quando configurar a declaração.delay-med-updateigpO intervalo padrão para atrasar o envio de atualizações, a menos que o MED seja menor ou outro atributo associado à rota tenha sido alterado é de 10 minutos. Inclua a declaração no nível de hierarquia para modificar o intervalo padrão.med-igp-update-interval minutes[edit routing-options]— Especifica um valor para aumentar ou diminuir a métrica usada a partir do valor métrica calculado no IGP.
offsetoffsetO valor métrica é compensado pelo valor especificado. A métrica calculada no IGP (especificando ou ) é aumentada se o valor for positivo.igpigp-minimumoffsetA métrica calculada no IGP (especificando ou ) é diminuída se o valor for negativo.igpigp-minimumoffsetpode ser um valor na faixa de – 231 a 231 – 1. Observe que a métrica ajustada nunca pode ficar abaixo de 0 ou superior a 232 – 1.
offset

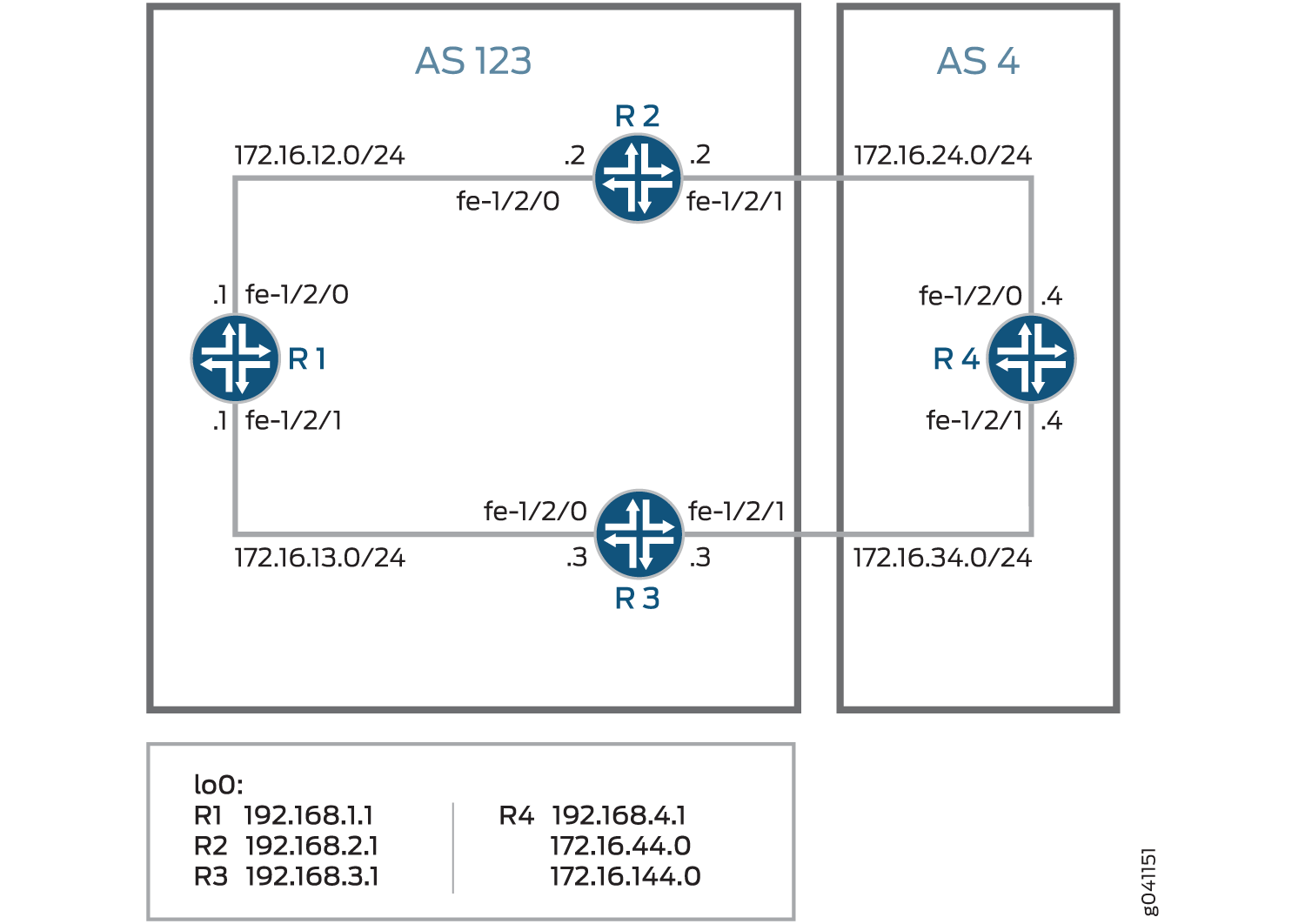

Figura 2 mostra uma rede típica com sessões internas de peer e vários pontos de saída para um sistema autônomo vizinho (AS).
O dispositivo R4 tem várias interfaces de loopback configuradas para simular prefixos anunciados. Os endereços extras da interface de loopback são 44.44.44.44/32 e 144.144.144.144/32. Este exemplo mostra como configurar o dispositivo R4 para anunciar um valor MED de 30 para o Dispositivo R3 e um valor MED de 20 para o Dispositivo R2. Isso faz com que todos os dispositivos no AS 123 prefiram o caminho através do Dispositivo R2 para chegar ao AS 4.
Configuração
- Configuração rápida da CLI
- Configuração do dispositivo R1
- Configuração do dispositivo R2
- Configuração do dispositivo R3
- Configuração do dispositivo R4
Configuração rápida da CLI
Para configurar este exemplo rapidamente, copie os seguintes comandos, cole-os em um arquivo de texto, remova qualquer quebra de linha, altere os detalhes necessários para combinar com a configuração da sua rede e, em seguida, copie e cole os comandos no CLI no nível de hierarquia.[edit]
Dispositivo R1
set interfaces fe-1/2/0 unit 1 family inet address 12.12.12.1/24 set interfaces fe-1/2/1 unit 2 family inet address 13.13.13.1/24 set interfaces lo0 unit 1 family inet address 192.168.1.1/32 set protocols bgp group internal type internal set protocols bgp group internal local-address 192.168.1.1 set protocols bgp group internal export send-direct set protocols bgp group internal neighbor 192.168.2.1 set protocols bgp group internal neighbor 192.168.3.1 set protocols ospf area 0.0.0.0 interface lo0.1 passive set protocols ospf area 0.0.0.0 interface fe-1/2/0.1 set protocols ospf area 0.0.0.0 interface fe-1/2/1.2 set policy-options policy-statement send-direct term 1 from protocol direct set policy-options policy-statement send-direct term 1 then accept set routing-options autonomous-system 123 set routing-options router-id 192.168.1.1
Dispositivo R2
set interfaces fe-1/2/0 unit 3 family inet address 12.12.12.2/24 set interfaces fe-1/2/1 unit 4 family inet address 24.24.24.2/24 set interfaces lo0 unit 2 family inet address 192.168.2.1/32 set protocols bgp group internal type internal set protocols bgp group internal local-address 192.168.2.1 set protocols bgp group internal export send-direct set protocols bgp group internal neighbor 192.168.1.1 set protocols bgp group internal neighbor 192.168.3.1 set protocols bgp group external type external set protocols bgp group external export send-direct set protocols bgp group external peer-as 4 set protocols bgp group external neighbor 24.24.24.4 set protocols ospf area 0.0.0.0 interface lo0.2 passive set protocols ospf area 0.0.0.0 interface fe-1/2/0.3 set protocols ospf area 0.0.0.0 interface fe-1/2/1.4 set policy-options policy-statement send-direct term 1 from protocol direct set policy-options policy-statement send-direct term 1 then accept set routing-options autonomous-system 123 set routing-options router-id 192.168.2.1
Dispositivo R3
set interfaces fe-1/2/0 unit 5 family inet address 13.13.13.3/24 set interfaces fe-1/2/1 unit 6 family inet address 34.34.34.3/24 set interfaces lo0 unit 3 family inet address 192.168.3.1/32 set protocols bgp group internal type internal set protocols bgp group internal local-address 192.168.3.1 set protocols bgp group internal export send-direct set protocols bgp group internal neighbor 192.168.1.1 set protocols bgp group internal neighbor 192.168.2.1 set protocols bgp group external type external set protocols bgp group external export send-direct set protocols bgp group external peer-as 4 set protocols bgp group external neighbor 34.34.34.4 set protocols ospf area 0.0.0.0 interface lo0.3 passive set protocols ospf area 0.0.0.0 interface fe-1/2/0.5 set protocols ospf area 0.0.0.0 interface fe-1/2/1.6 set policy-options policy-statement send-direct term 1 from protocol direct set policy-options policy-statement send-direct term 1 then accept set routing-options autonomous-system 123 set routing-options router-id 192.168.3.1
Dispositivo R4
set interfaces fe-1/2/0 unit 7 family inet address 24.24.24.4/24 set interfaces fe-1/2/1 unit 8 family inet address 34.34.34.4/24 set interfaces lo0 unit 4 family inet address 192.168.4.1/32 set interfaces lo0 unit 4 family inet address 44.44.44.44/32 set interfaces lo0 unit 4 family inet address 144.144.144.144/32 set protocols bgp group external type external set protocols bgp group external export send-direct set protocols bgp group external peer-as 123 set protocols bgp group external neighbor 34.34.34.3 metric-out 30 set protocols bgp group external neighbor 24.24.24.2 metric-out 20 set policy-options policy-statement send-direct term 1 from protocol direct set policy-options policy-statement send-direct term 1 then accept set routing-options autonomous-system 4 set routing-options router-id 192.168.4.1
Configuração do dispositivo R1
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter informações sobre como navegar na CLI, consulte Usando o Editor de CLI no modo de configuração no Guia de usuário do Junos OS CLI.Use o editor de CLI no modo de configuraçãohttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
Para configurar o dispositivo R1:
Configure as interfaces.
[edit interfaces fe-1/2/0 unit 1] user@R1# set family inet address 12.12.12.1/24 [edit interfaces fe-1/2/1 unit 2] user@R1# set family inet address 13.13.13.1/24 [edit interfaces lo0 unit 1] user@R1# set family inet address 192.168.1.1/32
Configure BGP.
[edit protocols bgp group internal] user@R1# set type internal user@R1# set local-address 192.168.1.1 user@R1# set export send-direct user@R1# set neighbor 192.168.2.1 user@R1# set neighbor 192.168.3.1
Configure OSPF.
[edit protocols ospf area 0.0.0.0] user@R1# set interface lo0.1 passive user@R1# set interface fe-1/2/0.1 user@R1# set interface fe-1/2/1.2
Configure uma política que aceite rotas diretas.
Outras opções úteis para este cenário podem ser aceitar rotas aprendidas por meio de OSPF ou rotas locais.
[edit policy-options policy-statement send-direct term 1] user@R1# set from protocol direct user@R1# set then accept
Configure a ID do roteador e o número do sistema autônomo (AS).
[edit routing-options] user@R1# set autonomous-system 123 user@R1# set router-id 192.168.1.1
Resultados
A partir do modo de configuração, confirme sua configuração entrando no, e comandos.show interfacesshow policy-optionsshow protocolsshow routing-options Se a saída não exibir a configuração pretendida, repita as instruções neste exemplo para corrigir a configuração.
user@R1# show interfaces
fe-1/2/0 {
unit 1 {
family inet {
address 12.12.12.1/24;
}
}
}
fe-1/2/1 {
unit 2 {
family inet {
address 13.13.13.1/24;
}
}
}
lo0 {
unit 1 {
family inet {
address 192.168.1.1/32;
}
}
}
user@R1# show policy-options
policy-statement send-direct {
term 1 {
from protocol direct;
then accept;
}
}
user@R1# show protocols
bgp {
group internal {
type internal;
local-address 192.168.1.1;
export send-direct;
neighbor 192.168.2.1;
neighbor 192.168.3.1;
}
}
ospf {
area 0.0.0.0 {
interface lo0.1 {
passive;
}
interface fe-1/2/0.1;
interface fe-1/2/1.2;
}
}
user@R1# show routing-options autonomous-system 123; router-id 192.168.1.1;
Se você terminar de configurar o dispositivo, entre no modo de configuração.commit
Configuração do dispositivo R2
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter informações sobre como navegar na CLI, consulte Usando o Editor de CLI no modo de configuração no Guia de usuário do Junos OS CLI.Use o editor de CLI no modo de configuraçãohttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
Para configurar o dispositivo R2:
Configure as interfaces.
[edit interfaces fe-1/2/0 unit 3] user@R2# set family inet address 12.12.12.21/24 [edit interfaces fe-1/2/1 unit 4] user@R2# set family inet address 24.24.24.2/24 [edit interfaces lo0 unit 2] user@R2# set family inet address 192.168.2.1/32
Configure BGP.
[edit protocols bgp group internal] user@R2# set type internal user@R2# set local-address 192.168.2.1 user@R2# set export send-direct user@R2# set neighbor 192.168.1.1 user@R2# set neighbor 192.168.3.1 [edit protocols bgp group external] user@R2# set type external user@R2# set export send-direct user@R2# set peer-as 4 user@R2# set neighbor 24.24.24.4
Configure OSPF.
[edit protocols ospf area 0.0.0.0] user@R2# set interface lo0.2 passive user@R2# set interface fe-1/2/0.3 user@R2# set interface fe-1/2/1.4
Configure uma política que aceite rotas diretas.
Outras opções úteis para este cenário podem ser aceitar rotas aprendidas por meio de OSPF ou rotas locais.
[edit policy-options policy-statement send-direct term 1] user@R2# set from protocol direct user@R2# set then accept
Configure a ID do roteador e o número do sistema autônomo (AS).
[edit routing-options] user@R2# set autonomous-system 123 user@R2# set router-id 192.168.2.1
Resultados
A partir do modo de configuração, confirme sua configuração entrando no, e comandos.show interfacesshow policy-optionsshow protocolsshow routing-options Se a saída não exibir a configuração pretendida, repita as instruções neste exemplo para corrigir a configuração.
user@R2# show interfaces
fe-1/2/0 {
unit 3 {
family inet {
address 12.12.12.2/24;
}
}
}
fe-1/2/1 {
unit 4 {
family inet {
address 24.24.24.2/24;
}
}
}
lo0 {
unit 2 {
family inet {
address 192.168.2.1/32;
}
}
}
user@R2# show policy-options
policy-statement send-direct {
term 1 {
from protocol direct;
then accept;
}
}
user@R2# show protocols
bgp {
group internal {
type internal;
local-address 192.168.2.1;
export send-direct;
neighbor 192.168.1.1;
neighbor 192.168.3.1;
}
group external {
type external;
export send-direct;
peer-as 4;
neighbor 24.24.24.4;
}
}
ospf {
area 0.0.0.0 {
interface lo0.2 {
passive;
}
interface fe-1/2/0.3;
interface fe-1/2/1.4;
}
}
user@R2# show routing-options autonomous-system 123; router-id 192.168.2.1;
Se você terminar de configurar o dispositivo, entre no modo de configuração.commit
Configuração do dispositivo R3
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter informações sobre como navegar na CLI, consulte Usando o Editor de CLI no modo de configuração no Guia de usuário do Junos OS CLI.Use o editor de CLI no modo de configuraçãohttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
Para configurar o dispositivo R3:
Configure as interfaces.
[edit interfaces fe-1/2/0 unit 5] user@R3# set family inet address 13.13.13.3/24 [edit interfaces fe-1/2/1 unit 6] user@R3# set family inet address 34.34.34.3/24 [edit interfaces lo0 unit 3] user@R3# set family inet address 192.168.3.1/32
Configure BGP.
[edit protocols bgp group internal] user@R3# set type internal user@R3# set local-address 192.168.3.1 user@R3# set export send-direct user@R3# set neighbor 192.168.1.1 user@R3# set neighbor 192.168.2.1 [edit protocols bgp group external] user@R3# set type external user@R3# set export send-direct user@R3# set peer-as 4 user@R3# set neighbor 34.34.34.4
Configure OSPF.
[edit protocols ospf area 0.0.0.0] user@R3# set interface lo0.3 passive user@R3# set interface fe-1/2/0.5 user@R3# set interface fe-1/2/1.6
Configure uma política que aceite rotas diretas.
Outras opções úteis para este cenário podem ser aceitar rotas aprendidas por meio de OSPF ou rotas locais.
[edit policy-options policy-statement send-direct term 1] user@R3# set from protocol direct user@R3# set then accept
Configure a ID do roteador e o número do sistema autônomo (AS).
[edit routing-options] user@R3# set autonomous-system 123 user@R3# set router-id 192.168.3.1
Resultados
A partir do modo de configuração, confirme sua configuração entrando no, e comandos.show interfacesshow policy-optionsshow protocolsshow routing-options Se a saída não exibir a configuração pretendida, repita as instruções neste exemplo para corrigir a configuração.
user@R3# show interfaces
fe-1/2/0 {
unit 5 {
family inet {
address 13.13.13.3/24;
}
}
}
fe-1/2/1 {
unit 6 {
family inet {
address 34.34.34.3/24;
}
}
}
lo0 {
unit 3 {
family inet {
address 192.168.3.1/32;
}
}
}
user@R3# show policy-options
policy-statement send-direct {
term 1 {
from protocol direct;
then accept;
}
}
user@R3# show protocols
bgp {
group internal {
type internal;
local-address 192.168.3.1;
export send-direct;
neighbor 192.168.1.1;
neighbor 192.168.2.1;
}
group external {
type external;
export send-direct;
peer-as 4;
neighbor 34.34.34.4;
}
}
ospf {
area 0.0.0.0 {
interface lo0.3 {
passive;
}
interface fe-1/2/0.5;
interface fe-1/2/1.6;
}
}
user@R3# show routing-options autonomous-system 123; router-id 192.168.3.1;
Se você terminar de configurar o dispositivo, entre no modo de configuração.commit
Configuração do dispositivo R4
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter informações sobre como navegar na CLI, consulte Usando o Editor de CLI no modo de configuração no Guia de usuário do Junos OS CLI.Use o editor de CLI no modo de configuraçãohttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
Para configurar o dispositivo R4:
Configure as interfaces.
[edit interfaces fe-1/2/0 unit 7] user@R4# set family inet address 24.24.24.4/24 [edit interfaces fe-1/2/1 unit 8] user@R4# set family inet address 34.34.34.4/24 [edit interfaces lo0 unit 4] user@R4# set family inet address 192.168.4.1/32 user@R4# set family inet address 44.44.44.44/32 user@R4# set family inet address 144.144.144.144/32
O dispositivo R4 tem vários endereços de interface de loopback para simular prefixos anunciados.
Configure uma política que aceite rotas diretas.
Outras opções úteis para este cenário podem ser aceitar rotas aprendidas por meio de OSPF ou rotas locais.
[edit policy-options policy-statement send-direct term 1] user@R4# set from protocol direct user@R4# set then accept
Configure BGP.
[edit protocols bgp group external] user@R4# set type external user@R4# set export send-direct user@R4# set peer-as 123
Configure um valor de MED de 30 para o dispositivo vizinho R3 e um valor de MED de 20 para o dispositivo vizinho R2.
[edit protocols bgp group external] user@R4# set neighbor 34.34.34.3 metric-out 30 user@R4# set neighbor 24.24.24.2 metric-out 20
Essa configuração faz com que o sistema autônomo (AS) 123 (dos quais o Dispositivo R1, o Dispositivo R2 e o Dispositivo R3 sejam membros) prefira o caminho através do Dispositivo R2 para chegar ao AS 4.
Configure o ID e o número AS do roteador.
[edit routing-options] user@R4# set autonomous-system 4 user@R4# set router-id 192.168.4.1
Resultados
A partir do modo de configuração, confirme sua configuração entrando no, e comandos.show interfacesshow policy-optionsshow protocolsshow routing-options Se a saída não exibir a configuração pretendida, repita as instruções neste exemplo para corrigir a configuração.
user@R4# show interfaces
fe-1/2/0 {
unit 7 {
family inet {
address 24.24.24.4/24;
}
}
}
fe-1/2/1 {
unit 8 {
family inet {
address 34.34.34.4/24;
}
}
}
lo0 {
unit 4 {
family inet {
address 192.168.4.1/32;
address 44.44.44.44/32;
address 144.144.144.144/32;
}
}
}
user@R4# show policy-options
policy-statement send-direct {
term 1 {
from protocol direct;
then accept;
}
}
user@R4# show protocols
bgp {
group external {
type external;
export send-direct;
peer-as 123;
neighbor 34.34.34.3 {
metric-out 30;
}
neighbor 24.24.24.2 {
metric-out 20;
}
}
}
user@R4# show routing-options autonomous-system 4; router-id 192.168.4.1;
Se você terminar de configurar o dispositivo, entre no modo de configuração.commit
Verificação
Confirme se a configuração está funcionando corretamente.
- Verificando o caminho ativo do dispositivo R1 ao dispositivo R4
- Verificar se o dispositivo R4 está enviando suas rotas corretamente
Verificando o caminho ativo do dispositivo R1 ao dispositivo R4
Propósito
Verifique se o caminho ativo passa pelo Dispositivo R2.
Ação
A partir do modo operacional, entre no comando.show route protocol bgp
user@R1> show route protocol bgp
inet.0: 13 destinations, 19 routes (13 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
12.12.12.0/24 [BGP/170] 3d 22:52:38, localpref 100, from 192.168.2.1
AS path: I
> to 12.12.12.2 via fe-1/2/0.1
13.13.13.0/24 [BGP/170] 3d 03:15:16, localpref 100, from 192.168.3.1
AS path: I
> to 13.13.13.3 via fe-1/2/1.2
24.24.24.0/24 [BGP/170] 3d 22:52:38, localpref 100, from 192.168.2.1
AS path: I
> to 12.12.12.2 via fe-1/2/0.1
34.34.34.0/24 [BGP/170] 3d 03:15:16, localpref 100, from 192.168.3.1
AS path: I
> to 13.13.13.3 via fe-1/2/1.2
44.44.44.44/32 *[BGP/170] 01:41:11, MED 20, localpref 100, from 192.168.2.1
AS path: 4 I
> to 12.12.12.2 via fe-1/2/0.1
144.144.144.144/32 *[BGP/170] 00:08:13, MED 20, localpref 100, from 192.168.2.1
AS path: 4 I
> to 12.12.12.2 via fe-1/2/0.1
192.168.2.1/32 [BGP/170] 3d 22:52:38, localpref 100, from 192.168.2.1
AS path: I
> to 12.12.12.2 via fe-1/2/0.1
192.168.3.1/32 [BGP/170] 3d 03:15:16, localpref 100, from 192.168.3.1
AS path: I
> to 13.13.13.3 via fe-1/2/1.2
192.168.4.1/32 *[BGP/170] 01:41:11, MED 20, localpref 100, from 192.168.2.1
AS path: 4 I
> to 12.12.12.2 via fe-1/2/0.1Significado
O asterisco (*) mostra que o caminho preferido é pelo Dispositivo R2. O motivo da seleção do caminho está listado como MED 20.
Verificar se o dispositivo R4 está enviando suas rotas corretamente
Propósito
Certifique-se de que o Dispositivo R4 esteja enviando mensagens de atualização com um valor de 20 para o Dispositivo R2 e um valor de 30 para o Dispositivo R3.
Ação
A partir do modo operacional, entre no comando.show route advertising-protocol bgp 24.24.24.2
user@R4> show route advertising-protocol bgp 24.24.24.2 inet.0: 11 destinations, 13 routes (11 active, 0 holddown, 0 hidden) Prefix Nexthop MED Lclpref AS path * 24.24.24.0/24 Self 20 I * 34.34.34.0/24 Self 20 I * 44.44.44.44/32 Self 20 I * 144.144.144.144/32 Self 20 I * 192.168.4.1/32 Self 20 I
user@R4> show route advertising-protocol bgp 34.34.34.3 inet.0: 11 destinations, 13 routes (11 active, 0 holddown, 0 hidden) Prefix Nexthop MED Lclpref AS path * 24.24.24.0/24 Self 30 I * 34.34.34.0/24 Self 30 I * 44.44.44.44/32 Self 30 I * 144.144.144.144/32 Self 30 I * 192.168.4.1/32 Self 30 I
Significado
A coluna MED mostra que o Dispositivo R4 está enviando os valores de MED corretos para seus dois vizinhos BGP (EBGP) externos.
Exemplo: Configuração do MED usando filtros de rota
Este exemplo mostra como configurar uma política que usa filtros de rota para modificar a métrica discriminatória de múltiplas saídas (MED) para anunciar em mensagens de atualização do BGP.
Requisitos
Nenhuma configuração especial além da inicialização do dispositivo é necessária antes de configurar este exemplo.
Visão geral
Para configurar uma política de filtro de rota que modifique a métrica de MED anunciada nas mensagens de atualização do BGP, inclua a declaração na ação da política.metric
Figura 3 mostra uma rede típica com sessões internas de peer e vários pontos de saída para um sistema autônomo vizinho (AS).
O dispositivo R4 tem várias interfaces de loopback configuradas para simular prefixos anunciados. Os endereços extras da interface de loopback são 172.16.44.0/32 e 172.16.144.0/32. Este exemplo mostra como configurar o Dispositivo R4 para anunciar um valor MED de 30 para o Dispositivo R3 para todas as rotas, exceto 172.16.144.0. Para 172.16.144.0, um valor de MED de 10 é anunciado para o Dispositivo 3. Um valor MED de 20 é anunciado para o Dispositivo R2, independentemente do prefixo de rota.
Configuração
- Configuração rápida da CLI
- Configuração do dispositivo R1
- Configuração do dispositivo R2
- Configuração do dispositivo R3
- Configuração do dispositivo R4
Configuração rápida da CLI
Para configurar este exemplo rapidamente, copie os seguintes comandos, cole-os em um arquivo de texto, remova qualquer quebra de linha, altere os detalhes necessários para combinar com a configuração da sua rede e, em seguida, copie e cole os comandos no CLI no nível de hierarquia.[edit]
Dispositivo R1
set interfaces fe-1/2/0 unit 1 family inet address 172.16.12.1/24 set interfaces fe-1/2/1 unit 2 family inet address 172.16.13.1/24 set interfaces lo0 unit 1 family inet address 192.168.1.1/32 set protocols bgp group internal type internal set protocols bgp group internal local-address 192.168.1.1 set protocols bgp group internal export send-direct set protocols bgp group internal neighbor 192.168.2.1 set protocols bgp group internal neighbor 192.168.3.1 set protocols ospf area 0.0.0.0 interface lo0.1 passive set protocols ospf area 0.0.0.0 interface fe-1/2/0.1 set protocols ospf area 0.0.0.0 interface fe-1/2/1.2 set policy-options policy-statement send-direct term 1 from protocol direct set policy-options policy-statement send-direct term 1 then accept set routing-options autonomous-system 123 set routing-options router-id 192.168.1.1
Dispositivo R2
set interfaces fe-1/2/0 unit 3 family inet address 172.16.12.2/24 set interfaces fe-1/2/1 unit 4 family inet address 172.16.24.2/24 set interfaces lo0 unit 2 family inet address 192.168.2.1/32 set protocols bgp group internal type internal set protocols bgp group internal local-address 192.168.2.1 set protocols bgp group internal export send-direct set protocols bgp group internal neighbor 192.168.1.1 set protocols bgp group internal neighbor 192.168.3.1 set protocols bgp group external type external set protocols bgp group external export send-direct set protocols bgp group external peer-as 4 set protocols bgp group external neighbor 172.16.24.4 set protocols ospf area 0.0.0.0 interface lo0.2 passive set protocols ospf area 0.0.0.0 interface fe-1/2/0.3 set protocols ospf area 0.0.0.0 interface fe-1/2/1.4 set policy-options policy-statement send-direct term 1 from protocol direct set policy-options policy-statement send-direct term 1 then accept set routing-options autonomous-system 123 set routing-options router-id 192.168.2.1
Dispositivo R3
set interfaces fe-1/2/0 unit 5 family inet address 172.16.13.3/24 set interfaces fe-1/2/1 unit 6 family inet address 172.16.34.3/24 set interfaces lo0 unit 3 family inet address 192.168.3.1/32 set protocols bgp group internal type internal set protocols bgp group internal local-address 192.168.3.1 set protocols bgp group internal export send-direct set protocols bgp group internal neighbor 192.168.1.1 set protocols bgp group internal neighbor 192.168.2.1 set protocols bgp group external type external set protocols bgp group external export send-direct set protocols bgp group external peer-as 4 set protocols bgp group external neighbor 172.16.34.4 set protocols ospf area 0.0.0.0 interface lo0.3 passive set protocols ospf area 0.0.0.0 interface fe-1/2/0.5 set protocols ospf area 0.0.0.0 interface fe-1/2/1.6 set policy-options policy-statement send-direct term 1 from protocol direct set policy-options policy-statement send-direct term 1 then accept set routing-options autonomous-system 123 set routing-options router-id 192.168.3.1
Dispositivo R4
set interfaces fe-1/2/0 unit 7 family inet address 172.16.24.4/24 set interfaces fe-1/2/1 unit 8 family inet address 172.16.34.4/24 set interfaces lo0 unit 4 family inet address 192.168.4.1/32 set interfaces lo0 unit 4 family inet address 172.16.44.0/32 set interfaces lo0 unit 4 family inet address 172.16.144.0/32 set protocols bgp group external type external set protocols bgp group external export send-direct set protocols bgp group external peer-as 123 set protocols bgp group external neighbor 172.16.34.3 export med-10 set protocols bgp group external neighbor 172.16.34.3 export med-30 set protocols bgp group external neighbor 172.16.24.2 metric-out 20 set policy-options policy-statement med-10 from route-filter 172.16.144.0/32 exact set policy-options policy-statement med-10 then metric 10 set policy-options policy-statement med-10 then accept set policy-options policy-statement med-30 from route-filter 0.0.0.0/0 longer set policy-options policy-statement med-30 then metric 30 set policy-options policy-statement med-30 then accept set policy-options policy-statement send-direct term 1 from protocol direct set policy-options policy-statement send-direct term 1 then accept set routing-options autonomous-system 4 set routing-options router-id 192.168.4.1
Configuração do dispositivo R1
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter informações sobre como navegar na CLI, consulte Usando o Editor de CLI no modo de configuração no Guia de usuário do Junos OS CLI.Use o editor de CLI no modo de configuraçãohttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
Para configurar o dispositivo R1:
Configure as interfaces do dispositivo.
[edit interfaces fe-1/2/0 unit 1] user@R1# set family inet address 172.16.12.1/24 [edit interfaces fe-1/2/1 unit 2] user@R1# set family inet address 172.16.13.1/24 [edit interfaces lo0 unit 1] user@R1# set family inet address 192.168.1.1/32
Configure BGP.
[edit protocols bgp group internal] user@R1# set type internal user@R1# set local-address 192.168.1.1 user@R1# set export send-direct user@R1# set neighbor 192.168.2.1 user@R1# set neighbor 192.168.3.1
Configure OSPF.
[edit protocols ospf area 0.0.0.0] user@R1# set interface lo0.1 passive user@R1# set interface fe-1/2/0.1 user@R1# set interface fe-1/2/1.2
Configure uma política que aceite rotas diretas.
Outras opções úteis para este cenário podem ser aceitar rotas aprendidas por meio de OSPF ou rotas locais.
[edit policy-options policy-statement send-direct term 1] user@R1# set from protocol direct user@R1# set then accept
Configure a ID do roteador e o número do sistema autônomo (AS).
[edit routing-options] user@R1# set autonomous-system 123 user@R1# set router-id 192.168.1.1
Resultados
A partir do modo de configuração, confirme sua configuração entrando no, e comandos.show interfacesshow protocolsshow policy-optionsshow routing-options Se a saída não exibir a configuração pretendida, repita as instruções neste exemplo para corrigir a configuração.
user@R1# show interfaces
fe-1/2/0 {
unit 1 {
family inet {
address 172.16.12.1/24;
}
}
}
fe-1/2/1 {
unit 2 {
family inet {
address 172.16.13.1/24;
}
}
}
lo0 {
unit 1 {
family inet {
address 192.168.1.1/32;
}
}
}
user@R1# show protocols
bgp {
group internal {
type internal;
local-address 192.168.1.1;
export send-direct;
neighbor 192.168.2.1;
neighbor 192.168.3.1;
}
}
ospf {
area 0.0.0.0 {
interface lo0.1 {
passive;
}
interface fe-1/2/0.1;
interface fe-1/2/1.2;
}
}
user@R1# show policy-options
policy-statement send-direct {
term 1 {
from protocol direct;
then accept;
}
}
user@R1# show routing-options autonomous-system 123; router-id 192.168.1.1;
Se você terminar de configurar o dispositivo, entre no modo de configuração.commit
Configuração do dispositivo R2
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter informações sobre como navegar na CLI, consulte Usando o Editor de CLI no modo de configuração no Guia de usuário do Junos OS CLI.Use o editor de CLI no modo de configuraçãohttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
Para configurar o dispositivo R2:
Configure as interfaces do dispositivo.
[edit interfaces fe-1/2/0 unit 3] user@R2# set family inet address 172.16.12.21/24 [edit interfaces fe-1/2/1 unit 4] user@R2# set family inet address 172.16.24.2/24 [edit interfaces lo0 unit 2] user@R2# set family inet address 192.168.2.1/32
Configure BGP.
[edit protocols bgp group internal] user@R2# set type internal user@R2# set local-address 192.168.2.1 user@R2# set export send-direct user@R2# set neighbor 192.168.1.1 user@R2# set neighbor 192.168.3.1 [edit protocols bgp group external] user@R2# set type external user@R2# set export send-direct user@R2# set peer-as 4 user@R2# set neighbor 172.16.24.4
Configure OSPF.
[edit protocols ospf area 0.0.0.0] user@R2# set interface lo0.2 passive user@R2# set interface fe-1/2/0.3 user@R2# set interface fe-1/2/1.4
Configure uma política que aceite rotas diretas.
Outras opções úteis para este cenário podem ser aceitar rotas aprendidas por meio de OSPF ou rotas locais.
[edit policy-options policy-statement send-direct term 1] user@R2# set from protocol direct user@R2# set then accept
Configure a ID do roteador e o número do sistema autônomo (AS).
[edit routing-options] user@R2# set autonomous-system 123 user@R2# set router-id 192.168.2.1
Resultados
A partir do modo de configuração, confirme sua configuração entrando no, e comandos.show interfacesshow protocolsshow policy-optionsshow routing-options Se a saída não exibir a configuração pretendida, repita as instruções neste exemplo para corrigir a configuração.
user@R2# show interfaces
fe-1/2/0 {
unit 3 {
family inet {
address 172.16.12.2/24;
}
}
}
fe-1/2/1 {
unit 4 {
family inet {
address 172.16.24.2/24;
}
}
}
lo0 {
unit 2 {
family inet {
address 192.168.2.1/32;
}
}
}
user@R2# show protocols
bgp {
group internal {
type internal;
local-address 192.168.2.1;
export send-direct;
neighbor 192.168.1.1;
neighbor 192.168.3.1;
}
group external {
type external;
export send-direct;
peer-as 4;
neighbor 172.16.24.4;
}
}
ospf {
area 0.0.0.0 {
interface lo0.2 {
passive;
}
interface fe-1/2/0.3;
interface fe-1/2/1.4;
}
}
user@R2# show policy-options
policy-statement send-direct {
term 1 {
from protocol direct;
then accept;
}
}
user@R2# show routing-options autonomous-system 123; router-id 192.168.2.1;
Se você terminar de configurar o dispositivo, entre no modo de configuração.commit
Configuração do dispositivo R3
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter informações sobre como navegar na CLI, consulte Usando o Editor de CLI no modo de configuração no Guia de usuário do Junos OS CLI.Use o editor de CLI no modo de configuraçãohttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
Para configurar o dispositivo R3:
Configure as interfaces do dispositivo.
[edit interfaces fe-1/2/0 unit 5] user@R3# set family inet address 172.16.13.3/24 [edit interfaces fe-1/2/1 unit 6] user@R3# set family inet address 172.16.34.3/24 [edit interfaces lo0 unit 3] user@R3# set family inet address 192.168.3.1/32
Configure BGP.
[edit protocols bgp group internal] user@R3# set type internal user@R3# set local-address 192.168.3.1 user@R3# set export send-direct user@R3# set neighbor 192.168.1.1 user@R3# set neighbor 192.168.2.1 [edit protocols bgp group external] user@R3# set type external user@R3# set export send-direct user@R3# set peer-as 4 user@R3# set neighbor 172.16.34.4
Configure OSPF.
[edit protocols ospf area 0.0.0.0] user@R3# set interface lo0.3 passive user@R3# set interface fe-1/2/0.5 user@R3# set interface fe-1/2/1.6
Configure uma política que aceite rotas diretas.
Outras opções úteis para este cenário podem ser aceitar rotas aprendidas por meio de OSPF ou rotas locais.
[edit policy-options policy-statement send-direct term 1] user@R3# set from protocol direct user@R3# set then accept
Configure a ID do roteador e o número do sistema autônomo (AS).
[edit routing-options] user@R3# set autonomous-system 123 user@R3# set router-id 192.168.3.1
Resultados
A partir do modo de configuração, confirme sua configuração entrando no, e comandos.show interfacesshow protocolsshow policy-optionsshow routing-options Se a saída não exibir a configuração pretendida, repita as instruções neste exemplo para corrigir a configuração.
user@R3# show interfaces
fe-1/2/0 {
unit 5 {
family inet {
address 172.16.13.3/24;
}
}
}
fe-1/2/1 {
unit 6 {
family inet {
address 172.16.34.3/24;
}
}
}
lo0 {
unit 3 {
family inet {
address 192.168.3.1/32;
}
}
}
user@R3# show protocols
bgp {
group internal {
type internal;
local-address 192.168.3.1;
export send-direct;
neighbor 192.168.1.1;
neighbor 192.168.2.1;
}
group external {
type external;
export send-direct;
peer-as 4;
neighbor 172.16.34.4;
}
}
ospf {
area 0.0.0.0 {
interface lo0.3 {
passive;
}
interface fe-1/2/0.5;
interface fe-1/2/1.6;
}
}
user@R3# show policy-options
policy-statement send-direct {
term 1 {
from protocol direct;
then accept;
}
}
user@R3# show routing-options autonomous-system 123; router-id 192.168.3.1;
Se você terminar de configurar o dispositivo, entre no modo de configuração.commit
Configuração do dispositivo R4
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter informações sobre como navegar na CLI, consulte Usando o Editor de CLI no modo de configuração no Guia de usuário do Junos OS CLI.Use o editor de CLI no modo de configuraçãohttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
Para configurar o dispositivo R4:
Configure as interfaces do dispositivo.
[edit interfaces fe-1/2/0 unit 7] user@R4# set family inet address 172.16.24.4/24 [edit interfaces fe-1/2/1 unit 8] user@R4# set family inet address 172.16.34.4/24 [edit interfaces lo0 unit 4] user@R4# set family inet address 192.168.4.1/32 user@R4# set family inet address 172.16.44.0/32 user@R4# set family inet address 172.16.144.0/32
O dispositivo R4 tem vários endereços de interface de loopback para simular prefixos anunciados.
Configure uma política que aceite rotas diretas.
Outras opções úteis para este cenário podem ser aceitar rotas aprendidas por meio de OSPF ou rotas locais.
[edit policy-options policy-statement send-direct term 1] user@R4# set from protocol direct user@R4# set then accept
Configure BGP.
[edit protocols bgp group external] user@R4# set type external user@R4# set export send-direct user@R4# set peer-as 123
Configure as duas políticas de MED.
[edit policy-options] set policy-statement med-10 from route-filter 172.16.144.0/32 exact set policy-statement med-10 then metric 10 set policy-statement med-10 then accept set policy-statement med-30 from route-filter 0.0.0.0/0 longer set policy-statement med-30 then metric 30 set policy-statement med-30 then accept
Configure os dois vizinhos EBGP, aplicando as duas políticas de MED ao Dispositivo R3 e um valor MED de 20 para o Dispositivo R2.
[edit protocols bgp group external] user@R4# set neighbor 172.16.34.3 export med-10 user@R4# set neighbor 172.16.34.3 export med-30 user@R4# set neighbor 172.16.24.2 metric-out 20
Configure a ID do roteador e o número do sistema autônomo (AS).
[edit routing-options] user@R4# set autonomous-system 4 user@R4# set router-id 192.168.4.1
Resultados
A partir do modo de configuração, confirme sua configuração entrando no, e comandos.show interfacesshow protocolsshow policy-optionsshow routing-options Se a saída não exibir a configuração pretendida, repita as instruções neste exemplo para corrigir a configuração.
user@R4# show interfaces
fe-1/2/0 {
unit 7 {
family inet {
address 172.16.24.4/24;
}
}
}
fe-1/2/1 {
unit 8 {
family inet {
address 172.16.34.4/24;
}
}
}
lo0 {
unit 4 {
family inet {
address 192.168.4.1/32;
address 172.16.44.0/32;
address 172.16.144.0/32;
}
}
}
user@R4# show protocols
bgp {
group external {
type external;
export send-direct;
peer-as 123;
neighbor 172.16.24.2 {
metric-out 20;
}
neighbor 172.16.34.3 {
export [ med-10 med-30 ];
}
}
}
user@R4# show policy-options
policy-statement med-10 {
from {
route-filter 172.16.144.0/32 exact;
}
then {
metric 10;
accept;
}
}
policy-statement med-30 {
from {
route-filter 0.0.0.0/0 longer;
}
then {
metric 30;
accept;
}
}
policy-statement send-direct {
term 1 {
from protocol direct;
then accept;
}
}
user@R4# show routing-options autonomous-system 4; router-id 192.168.4.1;
Se você terminar de configurar o dispositivo, entre no modo de configuração.commit
Verificação
Confirme se a configuração está funcionando corretamente.
- Verificando o caminho ativo do dispositivo R1 ao dispositivo R4
- Verificar se o dispositivo R4 está enviando suas rotas corretamente
Verificando o caminho ativo do dispositivo R1 ao dispositivo R4
Propósito
Verifique se o caminho ativo passa pelo Dispositivo R2.
Ação
A partir do modo operacional, entre no comando.show route protocol bgp
user@R1> show route protocol bgp
inet.0: 13 destinations, 19 routes (13 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
172.16.12.0/24 [BGP/170] 4d 01:13:32, localpref 100, from 192.168.2.1
AS path: I
> to 172.16.12.2 via fe-1/2/0.1
172.16.13.0/24 [BGP/170] 3d 05:36:10, localpref 100, from 192.168.3.1
AS path: I
> to 172.16.13.3 via fe-1/2/1.2
172.16.24.0/24 [BGP/170] 4d 01:13:32, localpref 100, from 192.168.2.1
AS path: I
> to 172.16.12.2 via fe-1/2/0.1
172.16.34.0/24 [BGP/170] 3d 05:36:10, localpref 100, from 192.168.3.1
AS path: I
> to 172.16.13.3 via fe-1/2/1.2
172.16.44.0/32 *[BGP/170] 00:06:03, MED 20, localpref 100, from 192.168.2.1
AS path: 4 I
> to 172.16.12.2 via fe-1/2/0.1
172.16.144.0/32 *[BGP/170] 00:06:03, MED 10, localpref 100, from 192.168.3.1
AS path: 4 I
> to 172.16.13.3 via fe-1/2/1.2
192.168.2.1/32 [BGP/170] 4d 01:13:32, localpref 100, from 192.168.2.1
AS path: I
> to 172.16.12.2 via fe-1/2/0.1
192.168.3.1/32 [BGP/170] 3d 05:36:10, localpref 100, from 192.168.3.1
AS path: I
> to 172.16.13.3 via fe-1/2/1.2
192.168.4.1/32 *[BGP/170] 00:06:03, MED 20, localpref 100, from 192.168.2.1
AS path: 4 I
> to 172.16.12.2 via fe-1/2/0.1Significado
A saída mostra que o caminho preferido para as rotas anunciadas pelo Dispositivo R4 é pelo Dispositivo R2 para todas as rotas, exceto 172.16.144.0/32. Para 172.16.144.0/32, o caminho preferido é pelo dispositivo R3.
Verificar se o dispositivo R4 está enviando suas rotas corretamente
Propósito
Certifique-se de que o Dispositivo R4 esteja enviando mensagens de atualização com um valor de 20 para o Dispositivo R2 e um valor de 30 para o Dispositivo R3.
Ação
A partir do modo operacional, entre no comando.show route advertising-protocol bgp
user@R4> show route advertising-protocol bgp 172.16.24.2 inet.0: 11 destinations, 13 routes (11 active, 0 holddown, 0 hidden) Prefix Nexthop MED Lclpref AS path * 172.16.24.0/24 Self 20 I * 172.16.34.0/24 Self 20 I * 172.16.44.0/32 Self 20 I * 172.16.144.0/32 Self 20 I * 192.168.4.1/32 Self 20 I
user@R4> show route advertising-protocol bgp 172.16.34.3 inet.0: 11 destinations, 13 routes (11 active, 0 holddown, 0 hidden) Prefix Nexthop MED Lclpref AS path * 172.16.24.0/24 Self 30 I * 172.16.34.0/24 Self 30 I * 172.16.44.0/32 Self 30 I * 172.16.144.0/32 Self 10 I * 192.168.4.1/32 Self 30 I
Significado
A coluna MED mostra que o Dispositivo R4 está enviando os valores de MED corretos para seus dois vizinhos EBGP.
Exemplo: Configuração do MED usando comunidades
Defina a métrica de discriminação por múltiplas saídas (MED) para 20 para todas as rotas de uma determinada comunidade.
[edit]
routing-options {
router-id 10.0.0.1;
autonomous-system 23;
}
policy-options {
policy-statement from-otago {
from community otago;
then metric 20;
}
community otago members [56:2379 23:46944];
}
protocols {
bgp {
import from-otago;
group 23 {
type external;
peer-as 56;
neighbor 192.168.0.1 {
traceoptions {
file bgp-log-peer;
flag packets;
}
log-updown;
}
}
}
}
Exemplo: Associando o atributo de caminho MED com a métrica do IGP e atrasando as atualizações de MED
Este exemplo mostra como associar o atributo de caminho discriminatório de múltiplas saídas (MED) à métrica do protocolo de gateway interior (IGP) e configurar um temporizador para atrasar a atualização do atributo MED.
Requisitos
Nenhuma configuração especial além da inicialização do dispositivo é necessária antes de configurar este exemplo.
Visão geral
O BGP pode ser configurado para anunciar o atributo MED para uma rota com base na distância IGP de seu próximo salto bgp interno (IBGP). A métrica IGP permite que o roteamento interno siga o caminho mais curto de acordo com a configuração administrativa. Em algumas implantações, pode ser ideal comunicar o conhecimento de caminho mais curto do IGP aos pares externos do BGP (EBGP) em um sistema autônomo vizinho (AS). Isso permite que esses pares de EBGP encaminhem o tráfego para o seu AS usando os caminhos mais curtos possíveis.
As rotas aprendidas com um peer EBGP geralmente têm um próximo salto em uma interface diretamente conectada, e assim o valor do IGP é igual a zero. Zero é o valor anunciado. A métrica de IGP é um valor não zero quando um peer BGP envia próximos saltos de terceiros que exigem que o sistema local realize resolução de próximo salto — configurações do IBGP, configurações dentro de pares da confederação ou configurações de EBGP que incluem a declaração.multihop Nesses cenários, pode fazer sentido associar o valor do MED à métrica de IGP, incluindo a opção ou a opção.metric-out minimum-igpmetric-out igp
A desvantagem de associar o MED à métrica de IGP é o risco de anúncios de rota excessivos quando há instabilidades de IGP na rede. A configuração de um atraso para a atualização do MED fornece um mecanismo para reduzir os anúncios de rota em tais cenários. O atraso funciona diminuindo as atualizações de MED quando a métrica do IGP para o próximo salto muda. A abordagem usa um temporizador para anunciar periodicamente atualizações de MED. Quando o temporizador expira, o atributo MED para rotas com configuração é atualizado para a métrica IGP atual do próximo salto.metric-out igp delay-updates O dispositivo habilitado para BGP envia anúncios para rotas para as quais o atributo MED mudou.
A opção identifica os grupos BGP (ou peers) para os quais as atualizações de MED devem ser suprimidas.delay-updates O tempo de publicidade das atualizações de MED é definido para 10 minutos por padrão. Você pode aumentar o intervalo até 600 minutos incluindo a declaração na configuração.med-igp-update-intervalrouting-options
Se você tiver o roteamento ativo (NSR) ininterrupto habilitado e ocorrer uma switchover, as atualizações MED atrasadas podem ser anunciadas assim que a switchover ocorrer.
Ao configurar a opção , a métrica de IGP rastreia diretamente o custo do IGP para o peer IBGP.metric-out igp Quando o custo do IGP cai, o mesmo acontece com o valor anunciado de MED. Por outro lado, quando o custo do IGP sobe, o valor do MED também sobe.
Quando você configura a opção , o valor anunciado do MED muda apenas quando o custo do IGP para o peer IBGP cai.metric-out minimum-igp Um aumento no custo do IGP não afeta o valor do MED. O roteador monitora e lembra o menor custo de IGP até que o processo de roteamento (rpd) seja reiniciado. O peer BGP envia uma atualização apenas se o MED for menor do que o valor anunciado anteriormente ou outro atributo associado à rota tiver mudado, ou se o peer BGP estiver respondendo a uma solicitação de rota de atualização.
Este exemplo usa a declaração na configuração do OSPF para demonstrar que, quando a métrica do IGP muda, o MED também muda após o intervalo de atraso configurado.metric A métrica de OSPF pode variar de 1 a 65.535.
Figura 4 mostra a topologia da amostra.
Neste exemplo, o valor MED anunciado pelo Dispositivo R1 está associado ao IGP executado em AS 1. O valor de MED anunciado pelo Dispositivo R1 afeta as decisões do AS vizinho (AS 2) quando o AS 2 está encaminhando o tráfego para AS 1.
Configuração
Configuração rápida da CLI
Para configurar este exemplo rapidamente, copie os seguintes comandos, cole-os em um arquivo de texto, remova qualquer quebra de linha, altere os detalhes necessários para combinar com a configuração da sua rede e, em seguida, copie e cole os comandos no CLI no nível de hierarquia.[edit]
Dispositivo R1
set interfaces fe-1/2/0 unit 2 description R1->R2 set interfaces fe-1/2/0 unit 2 family inet address 10.0.0.1/30 set interfaces fe-1/2/1 unit 7 description R1->R4 set interfaces fe-1/2/1 unit 7 family inet address 172.16.0.1/30 set interfaces lo0 unit 1 family inet address 192.168.0.1/32 set protocols bgp group internal type internal set protocols bgp group internal local-address 192.168.0.1 set protocols bgp group internal export send-direct set protocols bgp group internal neighbor 192.168.0.2 set protocols bgp group internal neighbor 192.168.0.3 set protocols bgp group external type external set protocols bgp group external metric-out igp delay-med-update set protocols bgp group external export send-direct set protocols bgp group external peer-as 2 set protocols bgp group external neighbor 172.16.0.2 set protocols ospf area 0.0.0.0 interface fe-1/2/0.2 metric 600 set protocols ospf area 0.0.0.0 interface lo0.1 passive set policy-options policy-statement send-direct term 1 from protocol direct set policy-options policy-statement send-direct term 1 then accept set routing-options med-igp-update-interval 12 set routing-options router-id 192.168.0.1 set routing-options autonomous-system 1
Dispositivo R2
set interfaces fe-1/2/0 unit 1 description R2->R1 set interfaces fe-1/2/0 unit 1 family inet address 10.0.0.2/30 set interfaces fe-1/2/1 unit 4 description R2->R3 set interfaces fe-1/2/1 unit 4 family inet address 10.0.2.2/30 set interfaces lo0 unit 2 family inet address 192.168.0.2/32 set protocols bgp group internal type internal set protocols bgp group internal local-address 192.168.0.2 set protocols bgp group internal export send-direct set protocols bgp group internal neighbor 192.168.0.1 set protocols bgp group internal neighbor 192.168.0.3 set protocols ospf area 0.0.0.0 interface fe-1/2/0.1 set protocols ospf area 0.0.0.0 interface fe-1/2/1.4 set protocols ospf area 0.0.0.0 interface lo0.2 passive set policy-options policy-statement send-direct term 1 from protocol direct set policy-options policy-statement send-direct term 1 then accept set routing-options router-id 192.168.0.2 set routing-options autonomous-system 1
Dispositivo R3
set interfaces fe-1/2/0 unit 3 description R3->R2 set interfaces fe-1/2/0 unit 3 family inet address 10.0.2.1/30 set interfaces fe-1/2/1 unit 5 description R3->R5 set interfaces fe-1/2/1 unit 5 family inet address 172.16.0.5/30 set interfaces lo0 unit 3 family inet address 192.168.0.3/32 set protocols bgp group internal type internal set protocols bgp group internal local-address 192.168.0.3 set protocols bgp group internal export send-direct set protocols bgp group internal neighbor 192.168.0.1 set protocols bgp group internal neighbor 192.168.0.2 set protocols bgp group external type external set protocols bgp group external export send-direct set protocols bgp group external peer-as 2 set protocols bgp group external neighbor 172.16.0.6 set protocols ospf area 0.0.0.0 interface fe-1/2/0.3 set protocols ospf area 0.0.0.0 interface lo0.3 passive set policy-options policy-statement send-direct term 1 from protocol direct set policy-options policy-statement send-direct term 1 then accept set routing-options router-id 192.168.0.3 set routing-options autonomous-system 1
Dispositivo R4
set interfaces fe-1/2/0 unit 8 description R4->R1 set interfaces fe-1/2/0 unit 8 family inet address 172.16.0.2/30 set interfaces fe-1/2/1 unit 9 description R4->R5 set interfaces fe-1/2/1 unit 9 family inet address 10.0.4.1/30 set interfaces fe-1/2/2 unit 13 description R4->R6 set interfaces fe-1/2/2 unit 13 family inet address 172.16.0.9/30 set interfaces lo0 unit 4 family inet address 192.168.0.4/32 set protocols bgp group internal type internal set protocols bgp group internal local-address 192.168.0.4 set protocols bgp group internal export send-direct set protocols bgp group internal neighbor 192.168.0.5 set protocols bgp group external type external set protocols bgp group external export send-direct set protocols bgp group external neighbor 172.16.0.10 peer-as 3 set protocols bgp group external neighbor 172.16.0.1 peer-as 1 set protocols ospf area 0.0.0.0 interface fe-1/2/1.9 set protocols ospf area 0.0.0.0 interface lo0.4 passive set policy-options policy-statement send-direct term 1 from protocol direct set policy-options policy-statement send-direct term 1 then accept set routing-options router-id 192.168.0.4 set routing-options autonomous-system 2
Dispositivo R5
set interfaces fe-1/2/0 unit 6 description R5->R3 set interfaces fe-1/2/0 unit 6 family inet address 172.16.0.6/30 set interfaces fe-1/2/1 unit 10 description R5->R4 set interfaces fe-1/2/1 unit 10 family inet address 10.0.4.2/30 set interfaces fe-1/2/2 unit 11 description R5->R8 set interfaces fe-1/2/2 unit 11 family inet address 172.16.0.13/30 set interfaces lo0 unit 5 family inet address 192.168.0.5/32 set protocols bgp group internal type internal set protocols bgp group internal local-address 192.168.0.5 set protocols bgp group internal export send-direct set protocols bgp group internal neighbor 192.168.0.4 set protocols bgp group external type external set protocols bgp group external export send-direct set protocols bgp group external neighbor 172.16.0.5 peer-as 1 set protocols bgp group external neighbor 172.16.0.14 peer-as 3 set protocols ospf area 0.0.0.0 interface fe-1/2/1.10 set protocols ospf area 0.0.0.0 interface lo0.5 passive set policy-options policy-statement send-direct term 1 from protocol direct set policy-options policy-statement send-direct term 1 then accept set routing-options router-id 192.168.0.5 set routing-options autonomous-system 2
Dispositivo R6
set interfaces fe-1/2/0 unit 14 description R6->R4 set interfaces fe-1/2/0 unit 14 family inet address 172.16.0.10/30 set interfaces fe-1/2/1 unit 15 description R6->R7 set interfaces fe-1/2/1 unit 15 family inet address 10.0.6.1/30 set interfaces lo0 unit 6 family inet address 192.168.0.6/32 set protocols bgp group internal type internal set protocols bgp group internal local-address 192.168.0.6 set protocols bgp group internal export send-direct set protocols bgp group internal neighbor 192.168.0.7 set protocols bgp group internal neighbor 192.168.0.8 set protocols bgp group external type external set protocols bgp group external export send-direct set protocols bgp group external peer-as 2 set protocols bgp group external neighbor 172.16.0.9 peer-as 2 set protocols ospf area 0.0.0.0 interface fe-1/2/1.15 set protocols ospf area 0.0.0.0 interface lo0.6 passive set policy-options policy-statement send-direct term 1 from protocol direct set policy-options policy-statement send-direct term 1 then accept set routing-options router-id 192.168.0.6 set routing-options autonomous-system 3
Dispositivo R7
set interfaces fe-1/2/0 unit 16 description R7->R6 set interfaces fe-1/2/0 unit 16 family inet address 10.0.6.2/30 set interfaces fe-1/2/1 unit 17 description R7->R8 set interfaces fe-1/2/1 unit 17 family inet address 10.0.7.2/30 set interfaces lo0 unit 7 family inet address 192.168.0.7/32 set protocols bgp group internal type internal set protocols bgp group internal local-address 192.168.0.7 set protocols bgp group internal export send-direct set protocols bgp group internal neighbor 192.168.0.6 set protocols bgp group internal neighbor 192.168.0.8 set protocols ospf area 0.0.0.0 interface fe-1/2/0.16 set protocols ospf area 0.0.0.0 interface fe-1/2/1.17 set protocols ospf area 0.0.0.0 interface lo0.7 passive set policy-options policy-statement send-direct term 1 from protocol direct set policy-options policy-statement send-direct term 1 then accept set routing-options router-id 192.168.0.7 set routing-options autonomous-system 3
Dispositivo R8
set interfaces fe-1/2/0 unit 12 description R8->R5 set interfaces fe-1/2/0 unit 12 family inet address 172.16.0.14/30 set interfaces fe-1/2/1 unit 18 description R8->R7 set interfaces fe-1/2/1 unit 18 family inet address 10.0.7.1/30 set interfaces lo0 unit 8 family inet address 192.168.0.8/32 set protocols bgp group internal type internal set protocols bgp group internal local-address 192.168.0.8 set protocols bgp group internal export send-direct set protocols bgp group internal neighbor 192.168.0.6 set protocols bgp group internal neighbor 192.168.0.7 set protocols bgp group external type external set protocols bgp group external export send-direct set protocols bgp group external peer-as 2 set protocols bgp group external neighbor 172.16.0.13 peer-as 2 set protocols ospf area 0.0.0.0 interface fe-1/2/1.18 set protocols ospf area 0.0.0.0 interface lo0.8 passive set policy-options policy-statement send-direct term 1 from protocol direct set policy-options policy-statement send-direct term 1 then accept set routing-options router-id 192.168.0.8 set routing-options autonomous-system 3
Configuração do dispositivo R1
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter informações sobre como navegar na CLI, consulte Usando o Editor de CLI no modo de configuração no Guia de usuário do Junos OS CLI.Use o editor de CLI no modo de configuraçãohttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
Para configurar o dispositivo R1:
Configure as interfaces.
[edit interfaces fe-1/2/0 unit 2] user@R1# set description R1->R2 user@R1# set family inet address 10.0.0.1/30 [edit interfaces fe-1/2/1 unit 7] user@R1# set description R1->R4 user@R1# set family inet address 172.16.0.1/30 [edit interfaces lo0 unit 1] user@R1# set family inet address 192.168.0.1/32
Configure IBGP.
[edit protocols bgp group internal] user@R1# set type internal user@R1# set local-address 192.168.0.1 user@R1# set export send-direct user@R1# set neighbor 192.168.0.2 user@R1# set neighbor 192.168.0.3
Configure EBGP.
[edit protocols bgp group external] user@R1# set type external user@R1# set export send-direct user@R1# set peer-as 2 user@R1# set neighbor 172.16.0.2
Associe o valor do MED com a métrica de IGP.
[edit protocols bgp group external] user@R1# set metric-out igp delay-med-update
O padrão para a atualização do MED é de 10 minutos quando você inclui a opção .
delay-med-updateQuando você exclui a opção , a atualização do MED ocorre imediatamente após as alterações métricas do IGP.delay-med-update(Opcional) Configure o intervalo de atualização para a atualização do MED.
[edit routing-options] user@R1# set med-igp-update-interval 12
Você pode configurar o intervalo de 10 minutos a 600 minutos.
Configure OSPF.
[edit protocols ospf area 0.0.0.0] user@R1# set interface fe-1/2/0.2 metric 600 user@R1# set interface lo0.1 passive
A declaração é usada aqui para demonstrar o que acontece quando a métrica do IGP muda.
metricConfigure uma política que aceite rotas diretas.
Outras opções úteis para este cenário podem ser aceitar rotas aprendidas por meio de OSPF ou rotas locais.
[edit policy-options policy-statement send-direct term 1] user@R1# set from protocol direct user@R1# set then accept
Configure a ID do roteador e o número do sistema autônomo (AS).
[edit routing-options] user@R1# set router-id 192.168.0.1 user@R1# set autonomous-system 1
Resultados
A partir do modo de configuração, confirme sua configuração entrando no, e comandos.show interfacesshow policy-optionsshow protocolsshow routing-options Se a saída não exibir a configuração pretendida, repita as instruções neste exemplo para corrigir a configuração.
user@R1# show interfaces
fe-1/2/0 {
unit 2 {
description R1->R2;
family inet {
address 10.0.0.1/30;
}
}
}
fe-1/2/1 {
unit 7 {
description R1->R4;
family inet {
address 172.16.0.1/30;
}
}
}
lo0 {
unit 1 {
family inet {
address 192.168.0.1/32;
}
}
}
user@R1# show policy-options
policy-statement send-direct {
term 1 {
from protocol direct;
then accept;
}
}
user@R1# show protocols
bgp {
group internal {
type internal;
local-address 192.168.0.1;
export send-direct;
neighbor 192.168.0.2;
neighbor 192.168.0.3;
}
group external {
type external;
metric-out igp delay-med-update;
export send-direct;
peer-as 2;
neighbor 172.16.0.2;
}
}
ospf {
area 0.0.0.0 {
interface fe-1/2/0.2 {
metric 600;
}
interface lo0.1 {
passive;
}
}
}
user@R1# show routing-options med-igp-update-interval 12; router-id 192.168.0.1; autonomous-system 1;
Se você terminar de configurar o dispositivo, entre no modo de configuração.commit Repita as etapas de configuração dos outros dispositivos na topologia, conforme necessário para sua rede.
Verificação
Confirme se a configuração está funcionando corretamente.
- Verificando os anúncios bgp
- Verificando se o valor do MED muda quando a métrica do OSPF muda
- Teste da configuração mínima do igp
Verificando os anúncios bgp
Propósito
Verifique se o Dispositivo R1 está anunciando ao Dispositivo R4 um valor MED BGP que reflete a métrica de IGP.
Ação
A partir do modo operacional, entre no comando.show route advertising-protocol bgp
user@R1> show route advertising-protocol bgp 172.16.0.2 inet.0: 19 destinations, 33 routes (19 active, 0 holddown, 0 hidden) Prefix Nexthop MED Lclpref AS path * 10.0.0.0/30 Self 0 I * 172.16.0.0/30 Self 0 I * 172.16.0.4/30 Self 601 I * 192.168.0.1/32 Self 0 I
Significado
O valor do 601 na coluna MED mostra que o valor do MED foi atualizado para refletir a métrica de OSPF configurada.
Verificando se o valor do MED muda quando a métrica do OSPF muda
Propósito
Certifique-se de que, ao elevar a métrica do OSPF para 700, o valor do MED seja atualizado para refletir essa mudança.
Ação
A partir do modo de configuração, entre no comando.set protocols ospf area 0 interface fe-1/2/0.2 metric 700
user@R1# set protocols ospf area 0 interface fe-1/2/0.2 metric 700 user@R1# commit
Depois de esperar 12 minutos (o período de atraso configurado), insira o comando do modo operacional.show route advertising-protocol bgp
user@R1> show route advertising-protocol bgp 172.16.0.2 inet.0: 19 destinations, 33 routes (19 active, 0 holddown, 0 hidden) Prefix Nexthop MED Lclpref AS path * 10.0.0.0/30 Self 0 I * 172.16.0.0/30 Self 0 I * 172.16.0.4/30 Self 701 I * 192.168.0.1/32 Self 0 I
Significado
O valor do 701 na coluna MED mostra que o valor do MED foi atualizado para refletir a métrica de OSPF configurada.
Teste da configuração mínima do igp
Propósito
Altere a configuração para usar a declaração em vez da declaração.minimum-igpigp Quando você aumenta a métrica de OSPF, o valor do MED permanece inalterado, mas quando você diminui a métrica de OSPF, o valor do MED reflete a nova métrica de OSPF.
Ação
Do modo de configuração, exclua a declaração, adicione a declaração e aumente a métrica de OSPF.igpminimum-igp
user@R1# delete protocols bgp group external metric-out igp user@R1# set protocols bgp group external metric-out minimum-igp user@R1# set protocols ospf area 0 interface fe-1/2/0.2 metric 800 user@R1# commit
A partir do modo operacional, entre no comando para garantir que o valor do MED não mude.show route advertising-protocol bgp
user@R1> show route advertising-protocol bgp 172.16.0.2 inet.0: 19 destinations, 33 routes (19 active, 0 holddown, 0 hidden) Prefix Nexthop MED Lclpref AS path * 10.0.0.0/30 Self 0 I * 172.16.0.0/30 Self 0 I * 172.16.0.4/30 Self 701 I * 192.168.0.1/32 Self 0 I
A partir do modo de configuração, diminua a métrica de OSPF.
user@R1# set protocols ospf area 0 interface fe-1/2/0.2 metric 20 user@R1# commit
A partir do modo operacional, entre no comando para garantir que o valor do MED mude.show route advertising-protocol bgp
user@R1> show route advertising-protocol bgp 172.16.0.2 inet.0: 19 destinations, 33 routes (19 active, 0 holddown, 0 hidden) Prefix Nexthop MED Lclpref AS path * 10.0.0.0/30 Self 0 I * 172.16.0.0/30 Self 0 I * 172.16.0.4/30 Self 21 I * 192.168.0.1/32 Self 0 I
Significado
Quando a declaração está configurada, o valor do MED muda apenas quando um caminho mais curto está disponível.minimum-igp
